Besiktningsrapport

9.4

Installation genom

Svenskt ByggMontage AB

Datum

11 februari 2025

Ort

Åkarp,

Tätning

Anslutningar i brytare

Ändklämmor

+ 1

94% godkända

6% ej godkända

Om installationen

Paneler

Trina: TSM-NEG9RC.27

Montagesystem

ESDEC: Korrugerat tak

Växelriktare

Solis: S5-GR3P(3-20)K

Tillbehör

Säkerhetsbrytare AC

Installerad av Svenskt ByggMontage AB som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (7)Tak 1, ESDEC: Korrugerat tak (22)Tak 1, Trina: TSM-NEG9RC.27 (14)Varselmärkning (4)Växelriktare (34)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Säkerhetsbrytare AC

Anmärkningar

1/7

2.1 Anslutningar i brytare

Inte godkänd

Jordkabel är inte tillförlitligt fäst i plint.

Godkända kontrollpunkter

6/7

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, ESDEC: Korrugerat tak

Anmärkningar

2/22

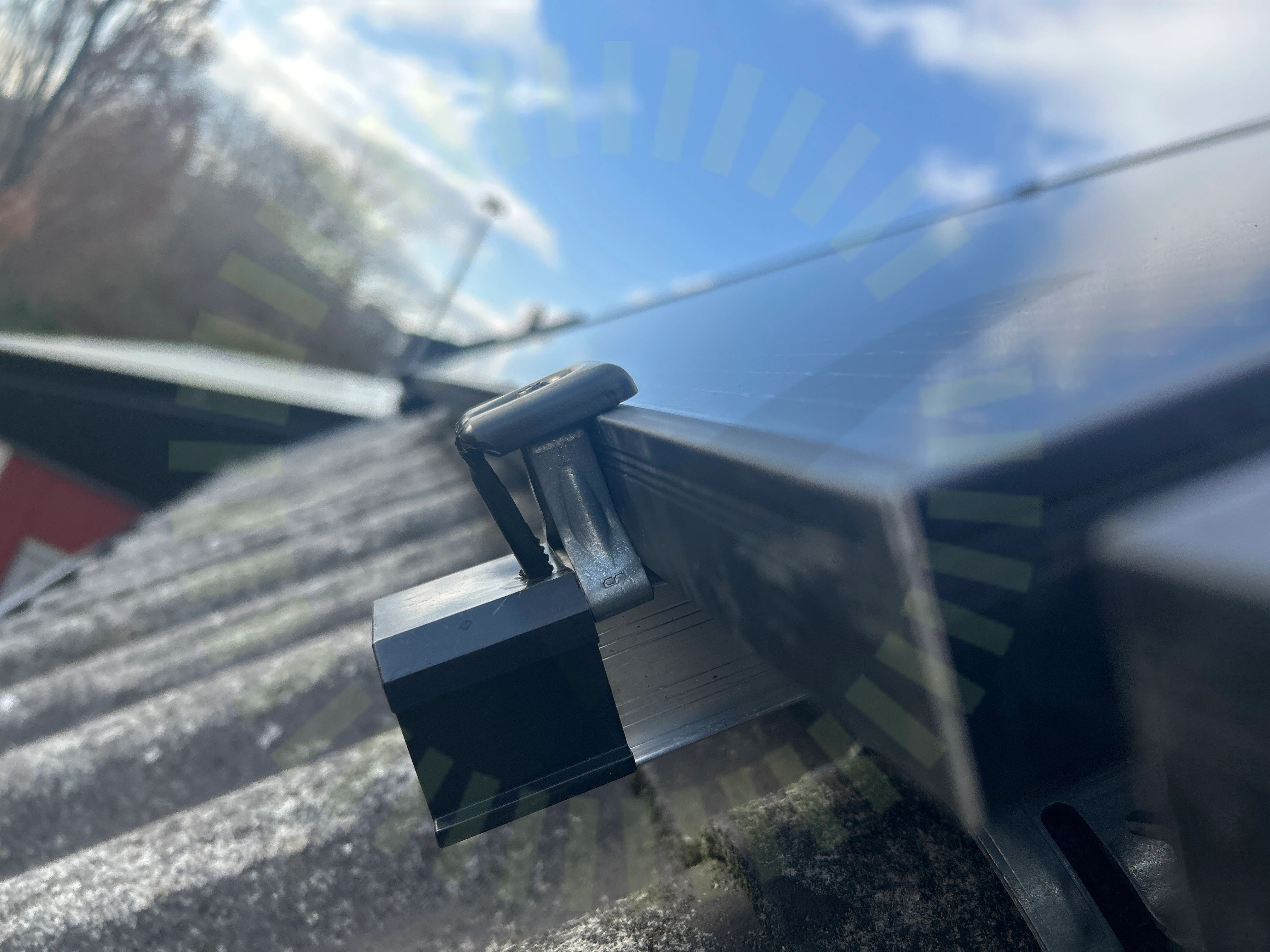

3.1 Ändklämmor

Inte godkänd

Ändkåpan för klämmorna saknas på flera ställen.

Tillverkarens anvisningar

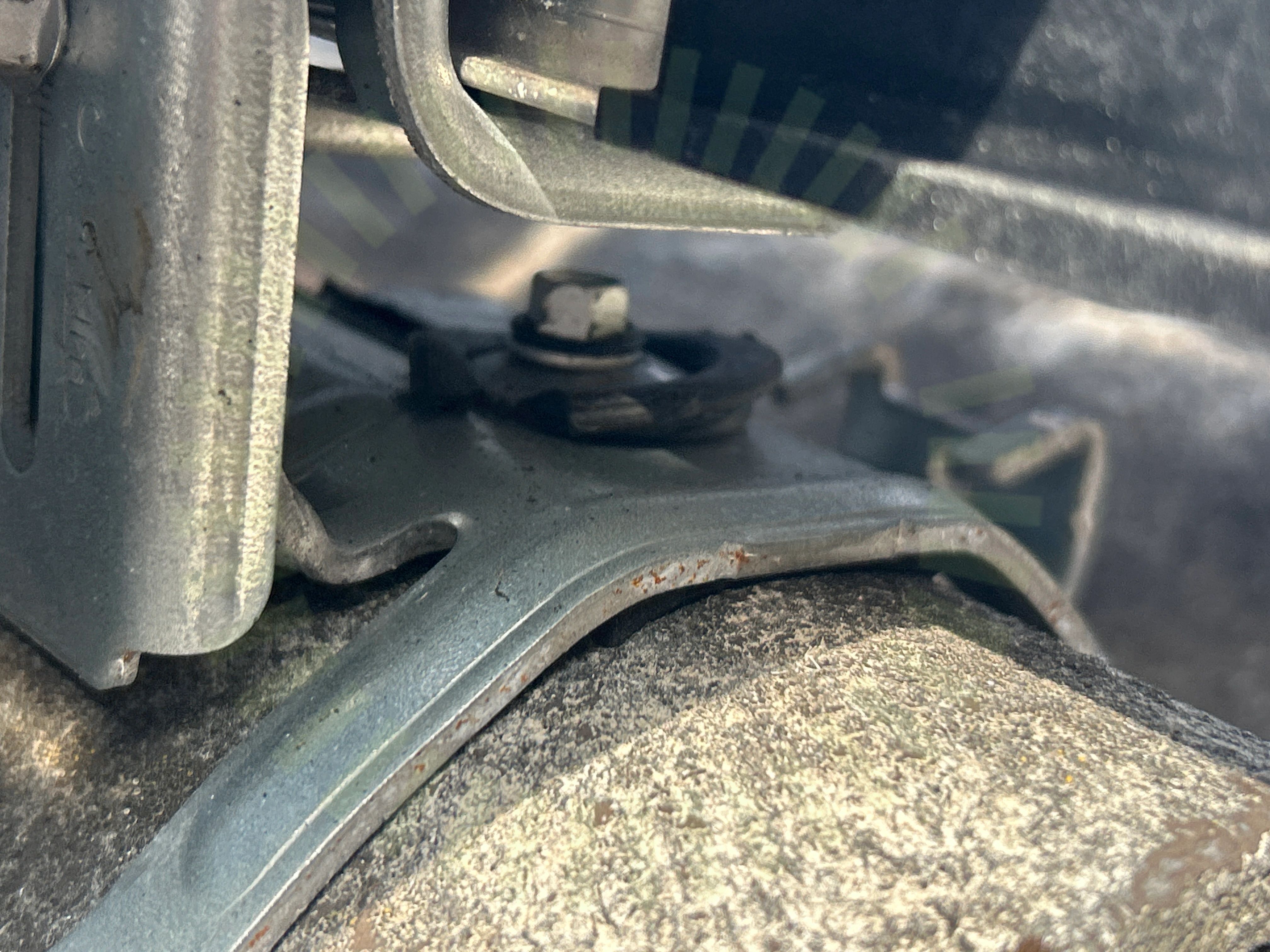

3.2 Tätning

Inte godkänd

Skruvarna har dragits åt för hårt och packningen har tryckts sönder.

ESDEC KORRUGERAT TAK 2023-02-06 sid 4

Godkända kontrollpunkter

20/22

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Förstärkningsskruv

Höjdjustering

Infästning

Kabeluppfästning

Klämmans placering i skena

Mittklämmor

Panelstorlek

Placering

Skador

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Takets lutning

Takkrokarnas CC

Underbyggnad

Väderbeständigt material

Tak 1, Trina: TSM-NEG9RC.27

Anmärkningar

2/14

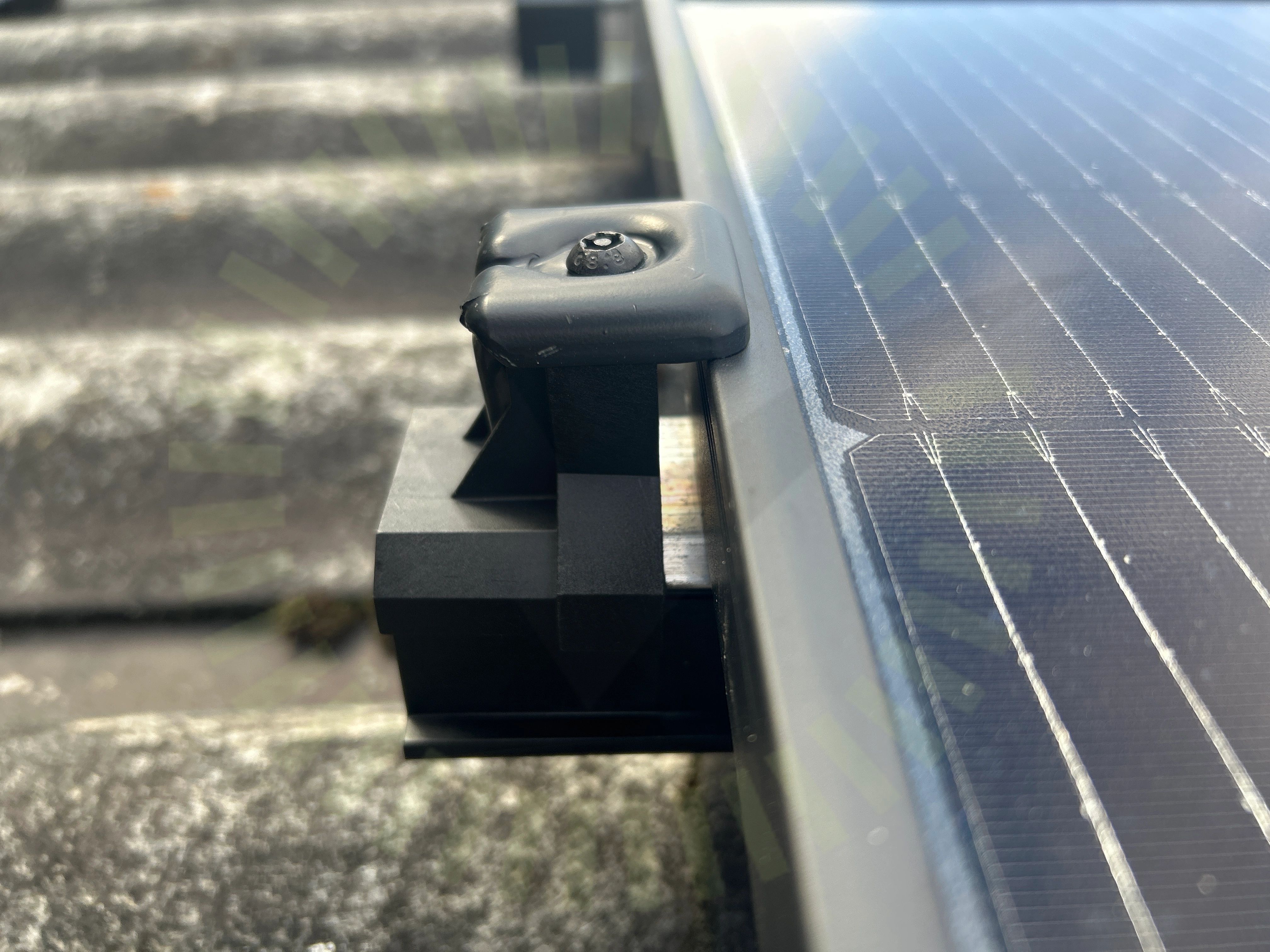

4.1 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Trina: User Manual UM-M-0002/Ver. J Nov 2023, Sida 16

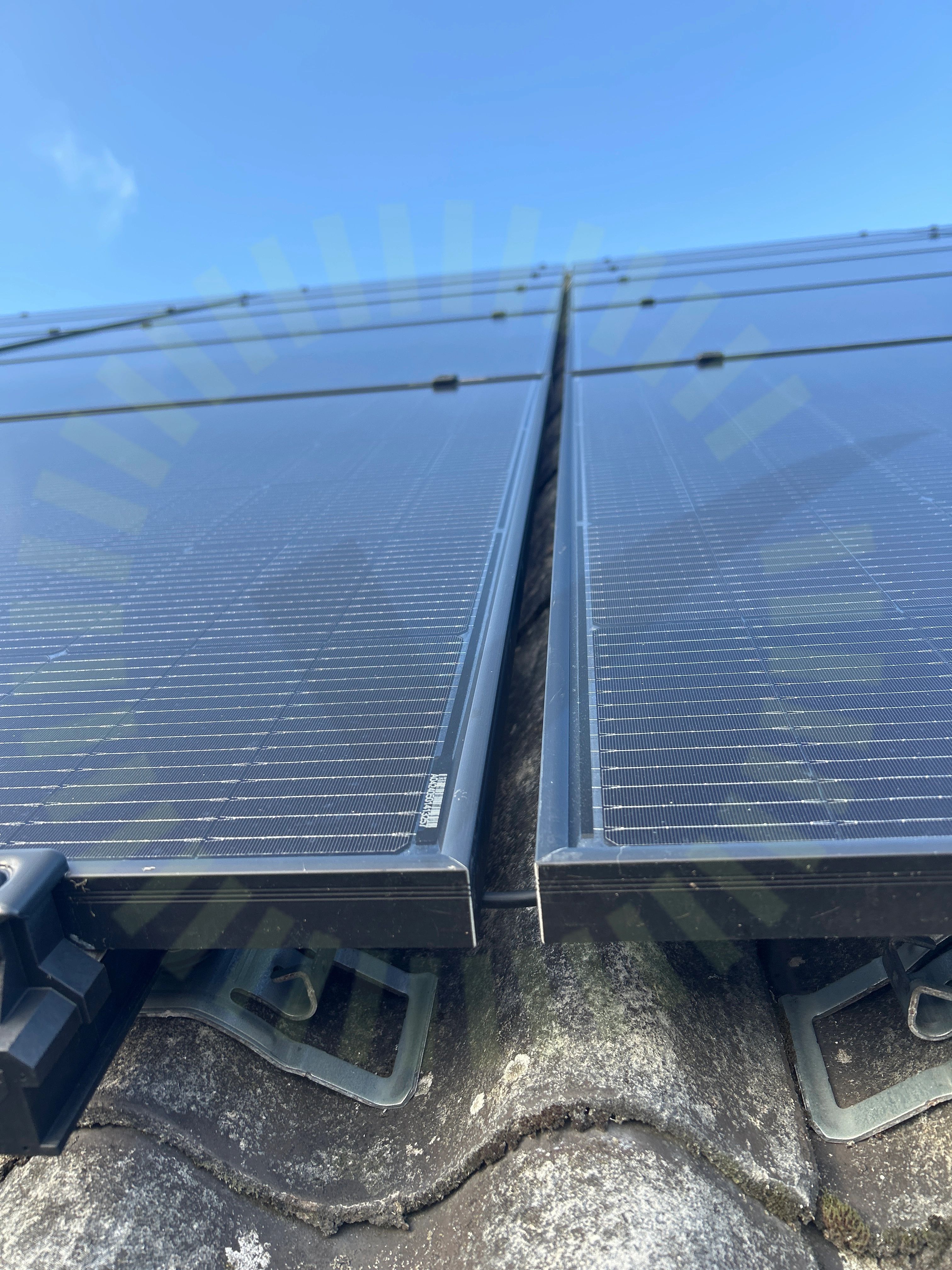

4.2 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga. Plus går längst upp medans minus är längst ner.

SS 436 40 00 (712.521.103)

Godkända kontrollpunkter

12/14

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

34/34

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning
