Besiktningsrapport

8.3
x

Installation genom

Sun4Energy

Datum

10 maj 2024

Ort

Trollhättan, Västra Götalands län
Anslutningar i brytare
Anslutningar i brytare
Fastsäkring av produkt
Fastsäkring av produkt
Fästens placering
Fästens placering
+ 5
+ 5
90% godkända10% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-54HBB
MontagesystemMAFI: Concrete Tile Bracket Läktfästen
VäxelriktareGroWatt: MOD 3-10KTL3-XH
BatteriGrowatt: APX HV Battery System S2
TillbehörUndercentral
TillbehörCHINT: Growatt DTSU666
TillbehörSäkerhetsbrytare AC
Sun4Energy

Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän (3)CHINT: Growatt DTSU666 (5)DMEGC: DM(XXX)M10RT-54HBB (18)Growatt: APX HV Battery System S2 (15)GroWatt: MOD 3-10KTL3-XH (39)MAFI: Concrete Tile Bracket Läktfästen (20)Säkerhetsbrytare AC (7)Undercentral (6)

Allmän

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

CHINT: Growatt DTSU666

Godkända kontrollpunkter

5/5
Fastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

DMEGC: DM(XXX)M10RT-54HBB

Anmärkningar

2/18

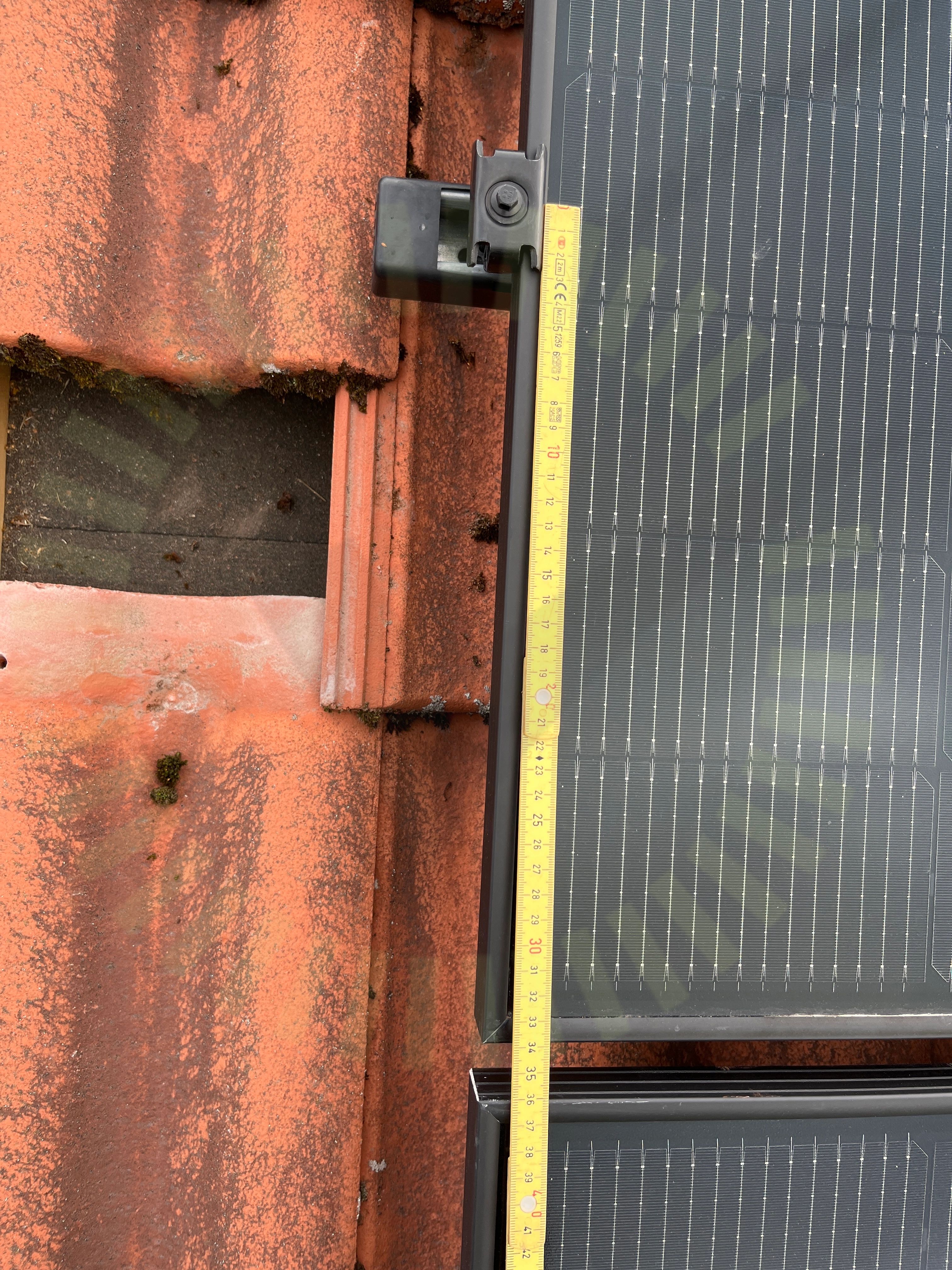

Fästens placering

3.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 13

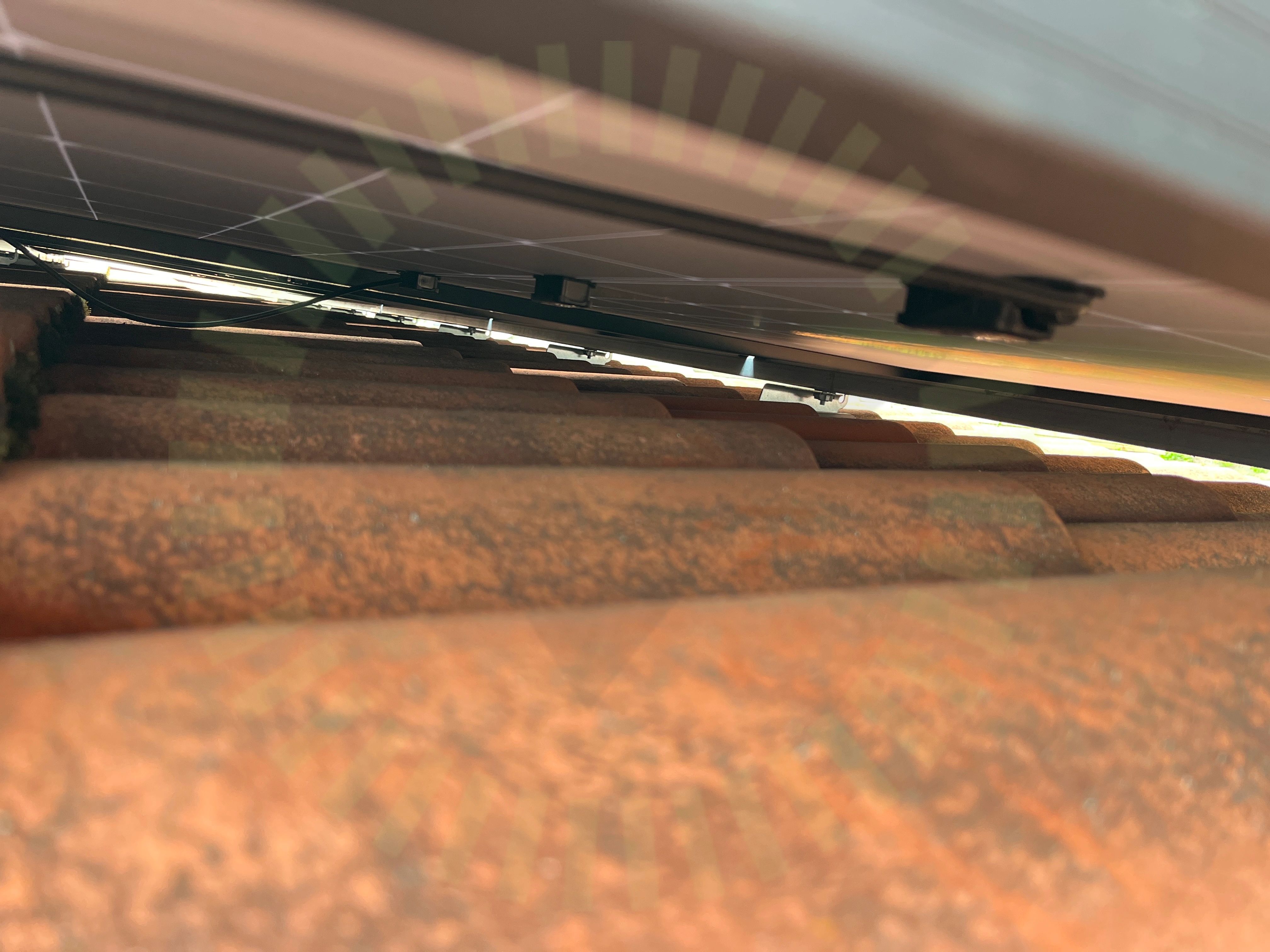

Kopplingslåda böjradie

3.2 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

14/18
Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

2/18
Förbindelse av kontakterSträngförläggning

Growatt: APX HV Battery System S2

Anmärkningar

2/15

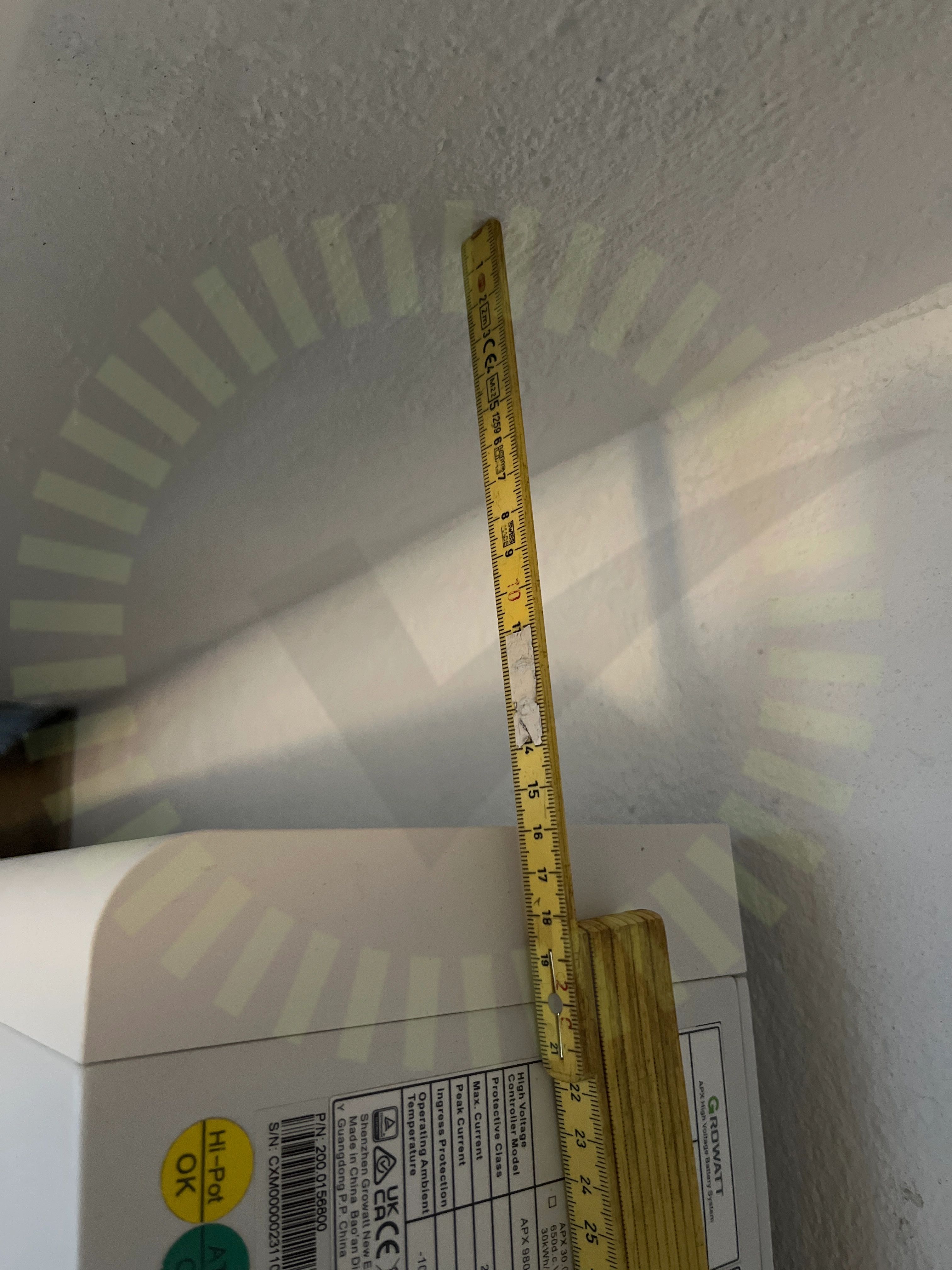

Avstånd närliggande objekt

4.1 Avstånd närliggande objekt

Överenskommelse

Batteriet har inte rätt avstånd till omkringliggande material.

Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 11-12

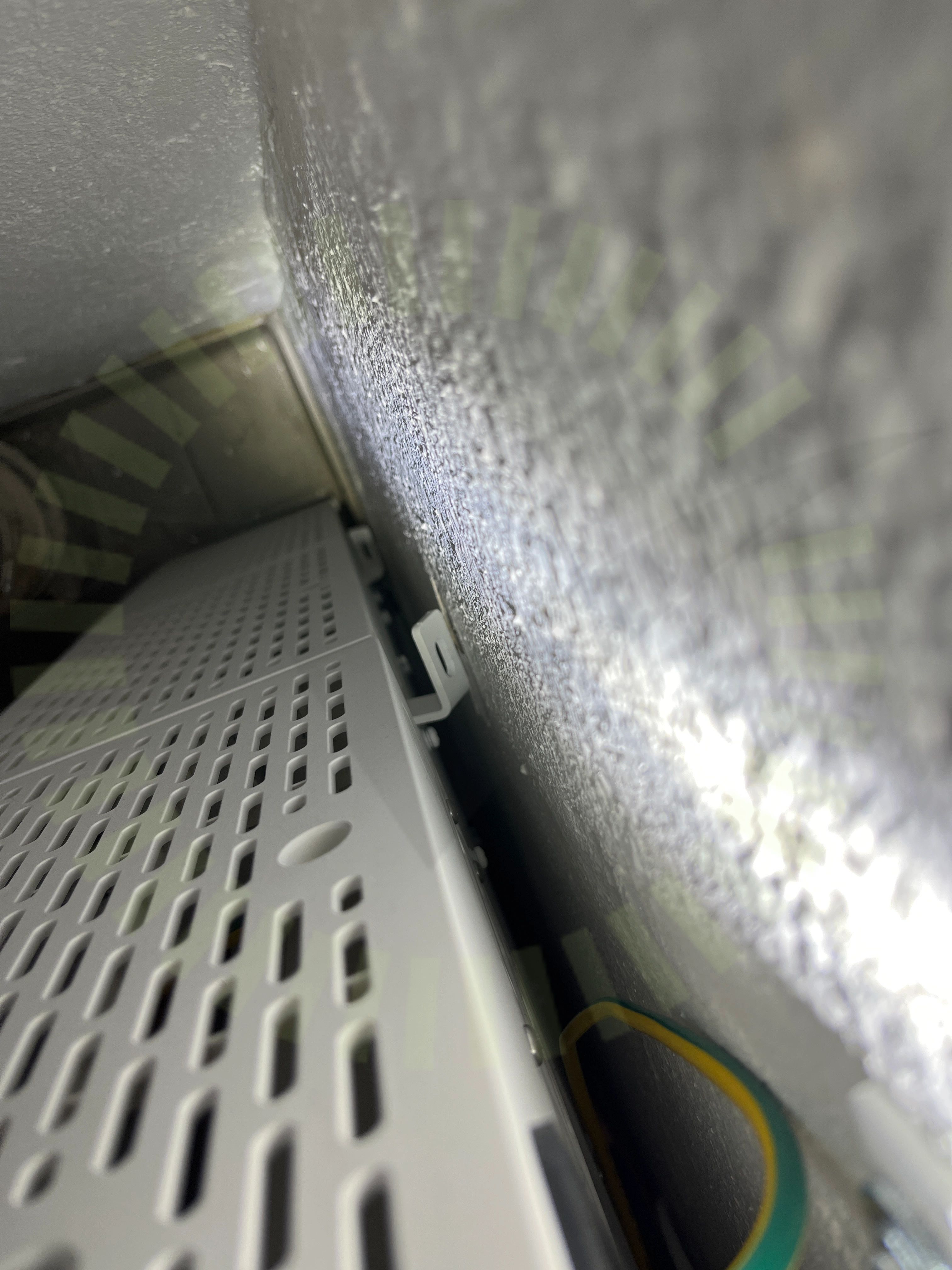

Fastsäkring av produkt

4.2 Fastsäkring av produkt

Inte godkänd

Batterimodul är inte fastsäkrad i väggen.

Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 16-20

Godkända kontrollpunkter

13/15
Batteri PEDC anslutning batterimodulDC anslutning växelriktareLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

GroWatt: MOD 3-10KTL3-XH

Anmärkningar

3/39

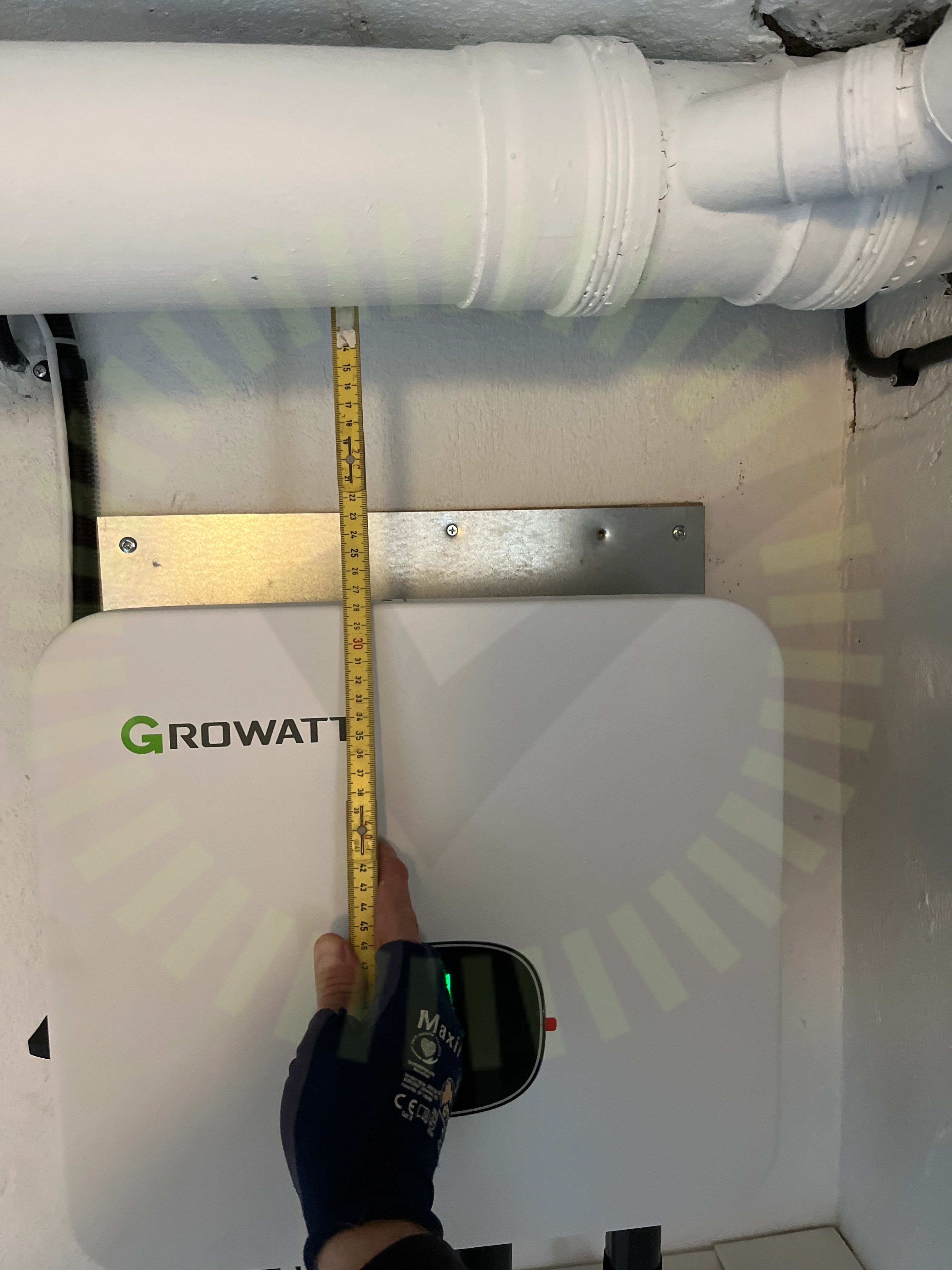

Avstånd närliggande objekt

5.1 Avstånd närliggande objekt

Överenskommelse

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12

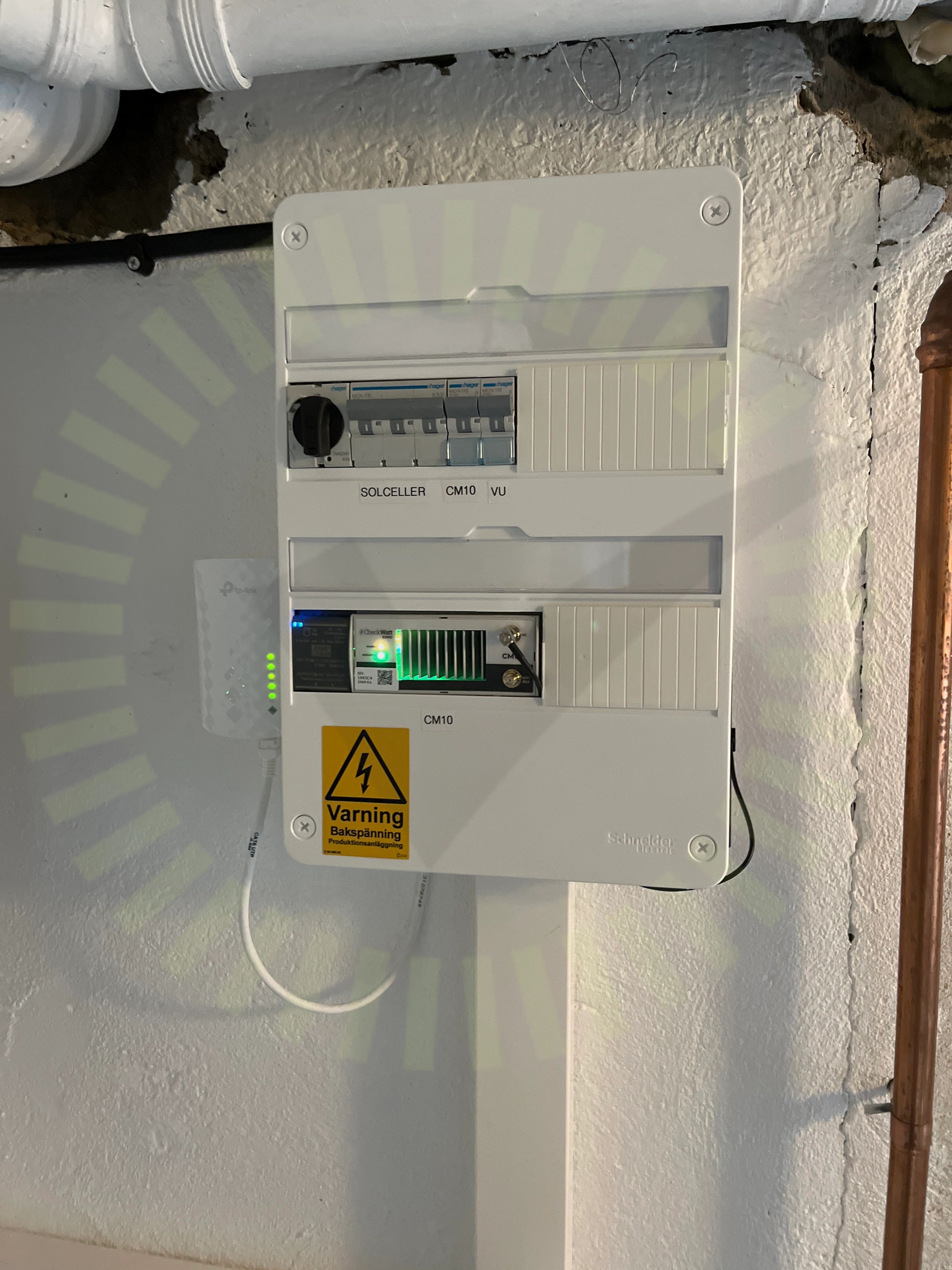

Informering av solceller

5.2 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

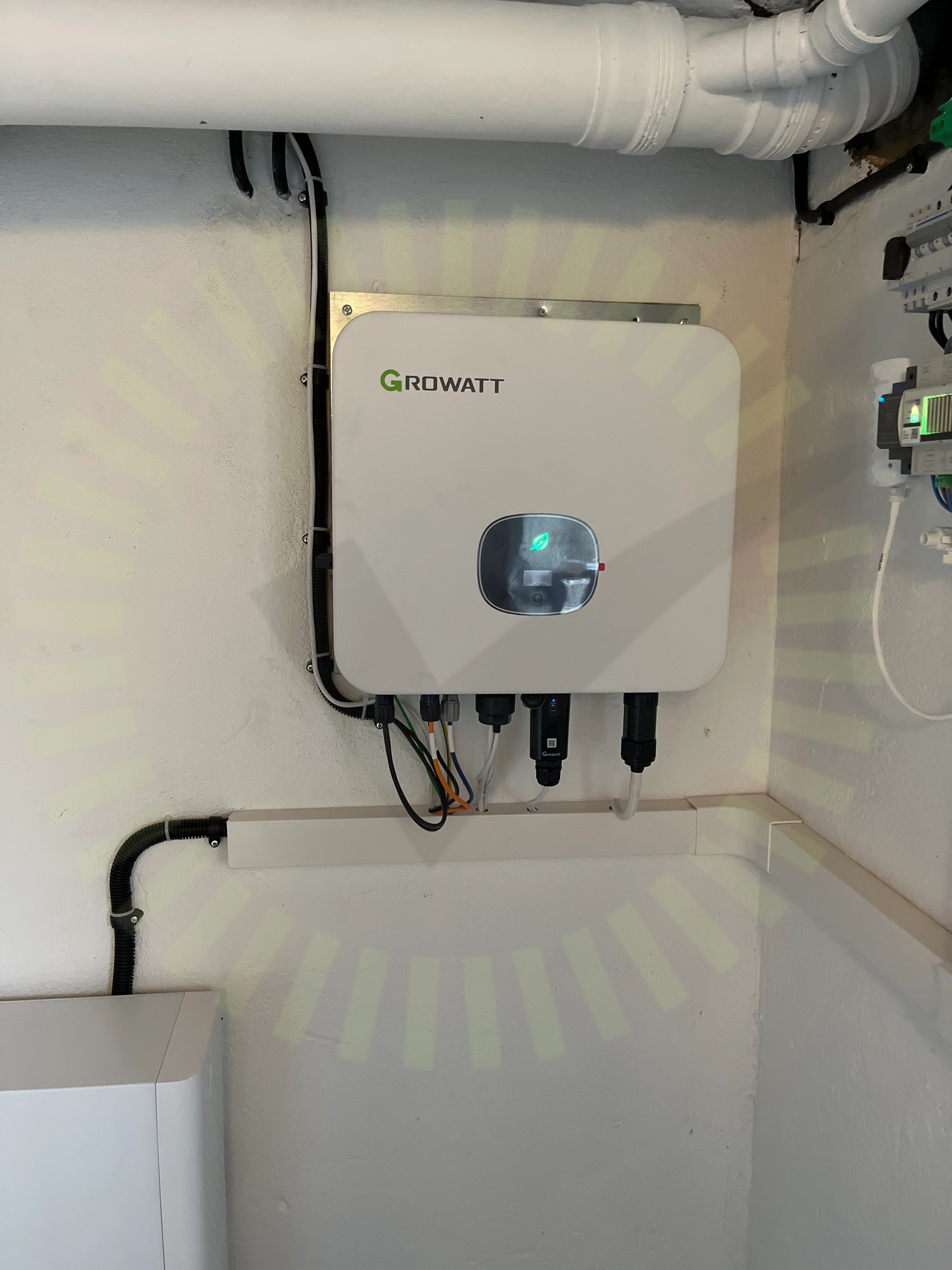

Varning för likspänning

5.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

36/39
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

MAFI: Concrete Tile Bracket Läktfästen

Anmärkningar

4/20
Kabeluppfästning

6.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

6.2 Skenornas överhäng

Inte godkänd

Lastberäkningen saknas, finns inget underlag att kontrollera skenornas överhäng.

MAFI Solar Montagehandbok 2023 Rev G, Sida 2

6.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

6.4 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt mått mellan krokar: 90cm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

16/20
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSäkerhetsavståndTakgenomföringTyp av takpannaUnderbyggnadVäderbeständigt materialÄndklämmor

Säkerhetsbrytare AC

Anmärkningar

1/7
Anslutningar i brytare

7.1 Anslutningar i brytare

Inte godkänd

Kardeler spretar.

Godkända kontrollpunkter

6/7
EgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
