Besiktningsrapport

9.0

Installation av

Skånska Energilösningar

Datum

15 juli 2024

Ort

Södra Sandby, Skåne län

Klämmans kontakt med tak

Skenskarvar

Kabeluppfästning

+ 2

88% godkända

12% ej godkända

Om installationen

Paneler

JA Solar: JAM54S31 xxx/MR

Montagesystem

K2: Standing Seam Clamps: Single Rail

Växelriktare

SunGrow: SH5-10RT

Batteri

SunGrow: SBR(XXX)

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Undercentral

Installerad av Skånska Energilösningar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (16)Säkerhetsbrytare AC (7)Tak 1, JA Solar: JAM54S31 xxx/MR (15)Tak 1, K2: Standing Seam Clamps: Single Rail (27)Undercentral (9)Varselmärkning (4)Växelriktare (36)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas. Allt är kopplat i en sträng men anläggningen visar låg produktion, överstiger aldrig 8kW.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Batteri

Anmärkningar

1/15

2.1 Signalkabel batteri

Inte godkänd

Batteriet visar fel laddning vid vissa tillfällen. Går från en lägre nivå till 100% laddat direkt.

SBR064-256-UEN-Ver19-202302, Sida 26

Godkända kontrollpunkter

14/15

Batteri PE

Batterimodul

DC anslutning

Fastsäkring av produkt

Lock och sidoskydd

Närliggande objekt

Rakt stående

Sammansättning av komponenter

Skador

Smartmätare

Tillgång till batteriet

Uppfästning av kablage

Utrymme

Väderskydd

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, JA Solar: JAM54S31 xxx/MR

Anmärkningar

2/15

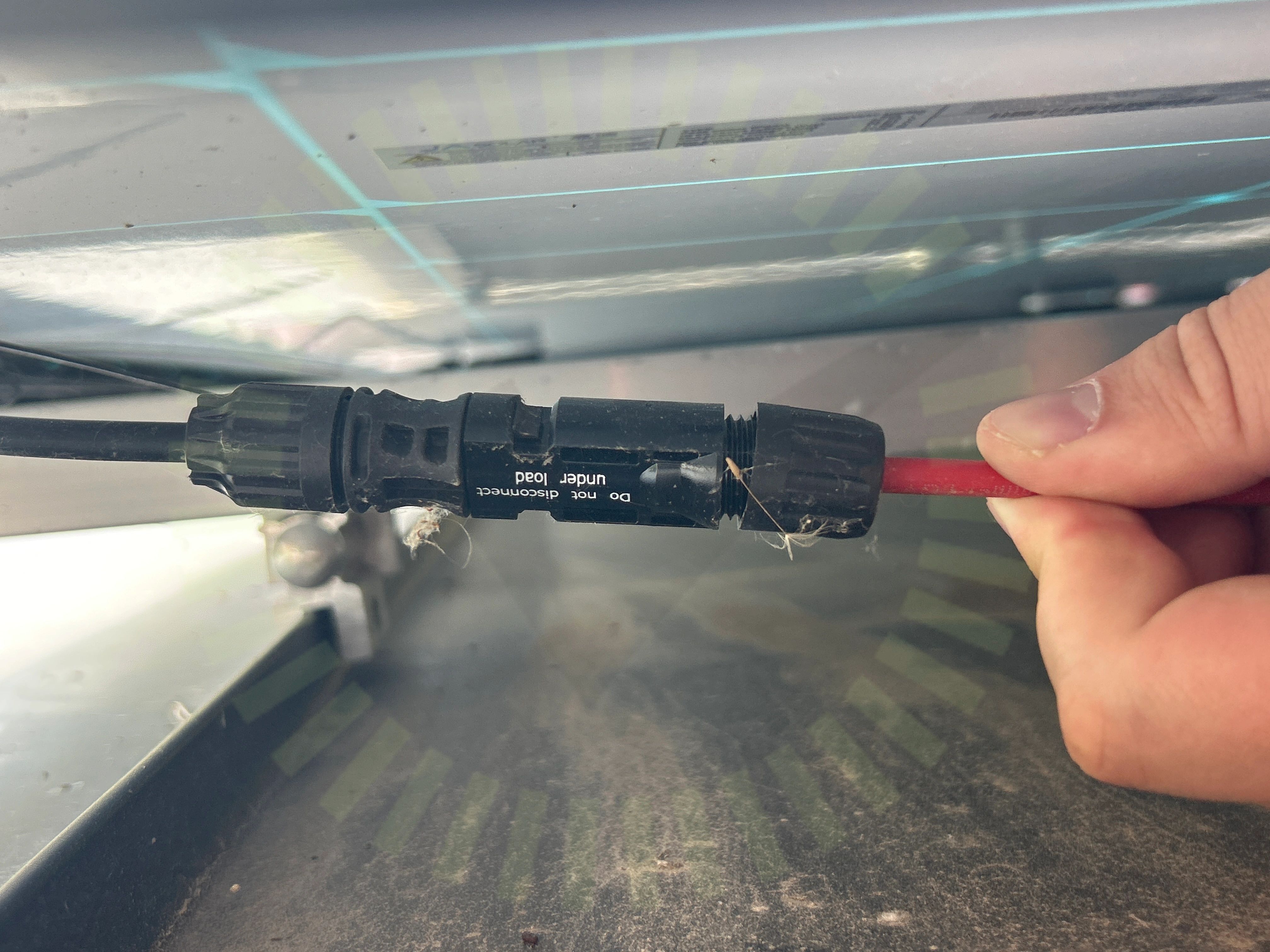

4.1 Kontaktdon

Inte godkänd

Förskruvning för kontakt är snett pådragen.

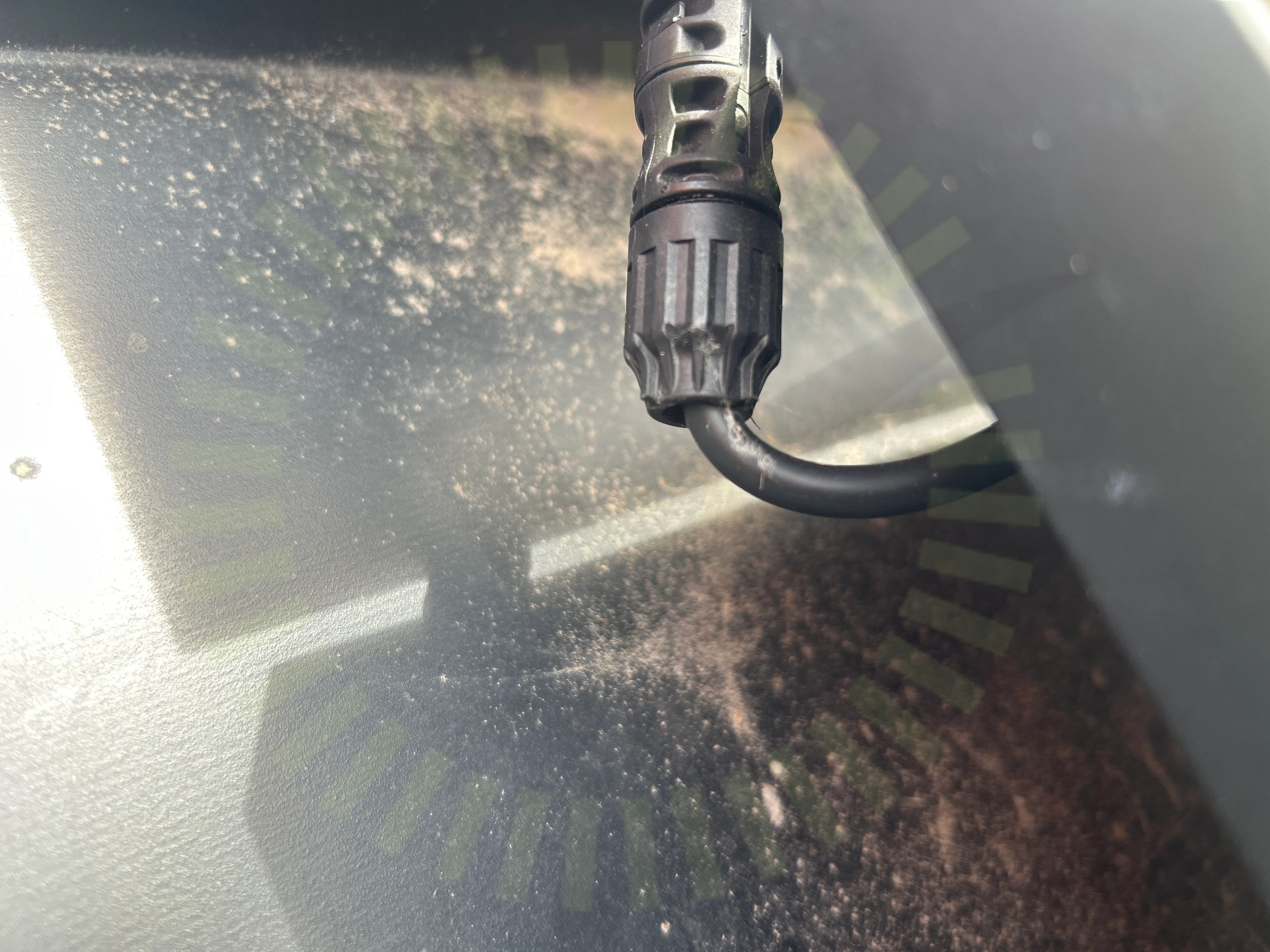

4.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

JA SOLAR PV MODULES INSTALLATION MANUAL Version no. A/22, sida 10

Godkända kontrollpunkter

12/15

Avstånd till havet

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kopplingslåda böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Tak 1, K2: Standing Seam Clamps: Single Rail

Anmärkningar

3/21

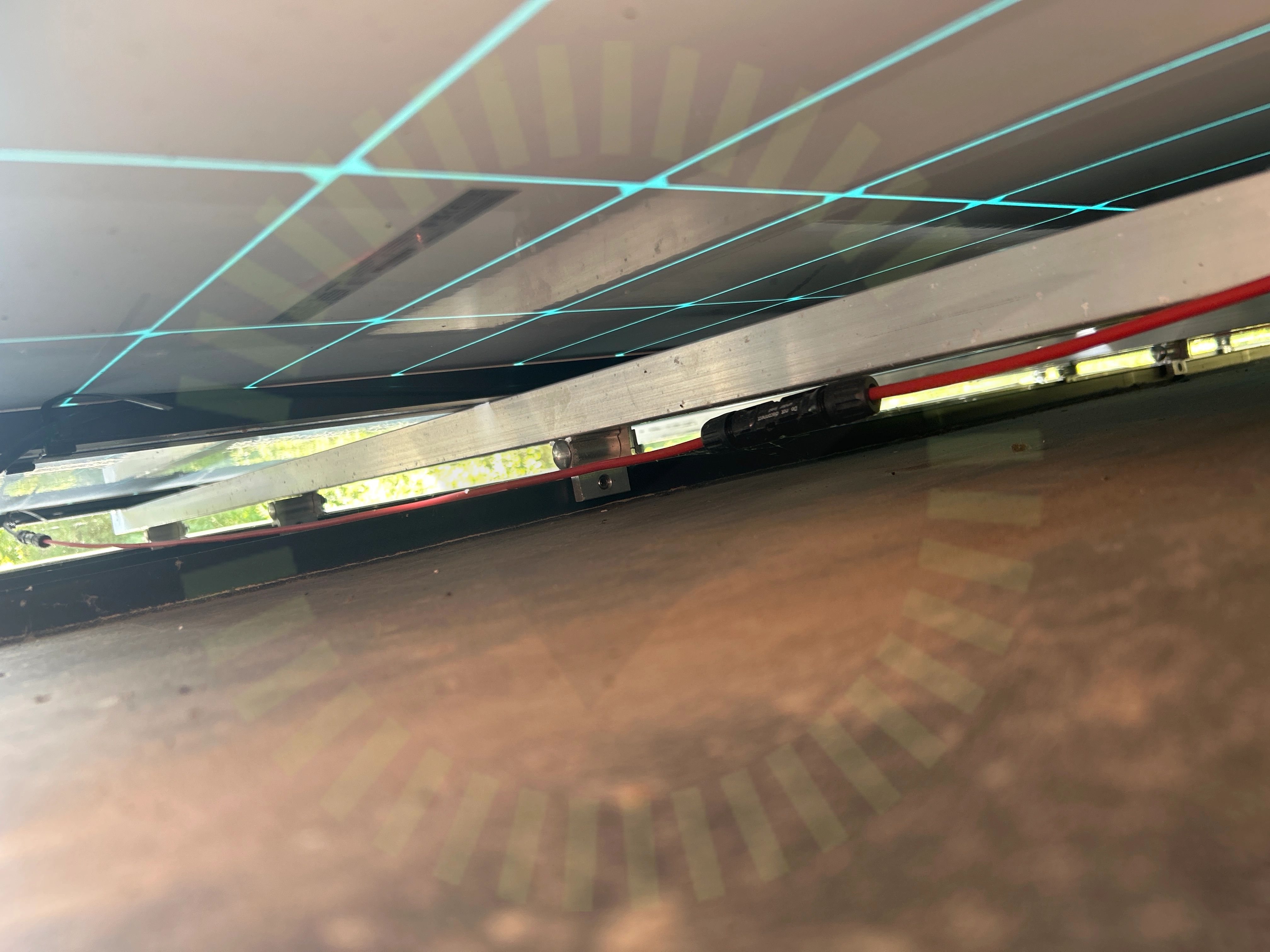

5.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

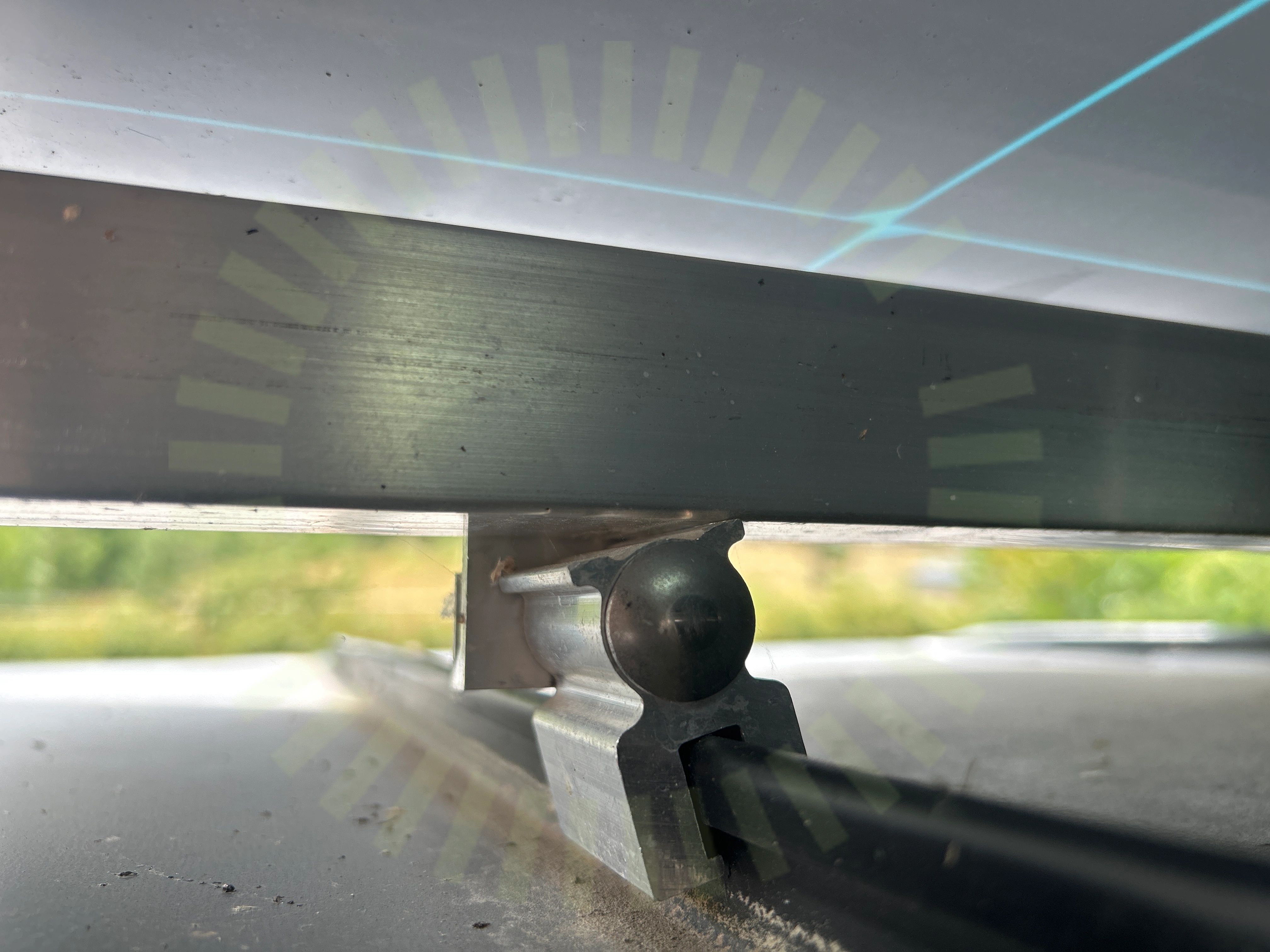

5.2 Klämmans kontakt med tak

Inte godkänd

Infästningen sitter inte korrekt monterad på falsen. Flera klämmor är snett monterade, skenan får inte full kontakt med infästningen.

Standing Seam Clamps Assembly EN V4 | 1222, sida 8

5.3 Skenskarvar

Inte godkänd

Skenskarvar är felaktigt monterade. 3 bultar sitter på ena sidan och 1 på andra. Skall vara jämt fördelade.

Standing Seam Clamps Assembly EN V4 | 1222

Godkända kontrollpunkter

18/21

CC mått Infästning

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Mittklämmor

Placering

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Snö- och Vindlastberäkning

Takets lutning

Termisk brytpunkt skenor

Val av klämma

Väderbeständigt material

Ändklämmor

Undercentral

Anmärkningar

1/6

6.1 Kabeldimension

Inte godkänd

Nya undercentralen är ansluten med 16mm då huvudcentralen är förberedd för 63A. Inne i undercentralen har 6mm använts utan avsäkring.

Godkända kontrollpunkter

5/6

Femledarsystem

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

3/4

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

7.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

7.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/4

Missvisande varselmärkning

Växelriktare

Anmärkningar

2/35

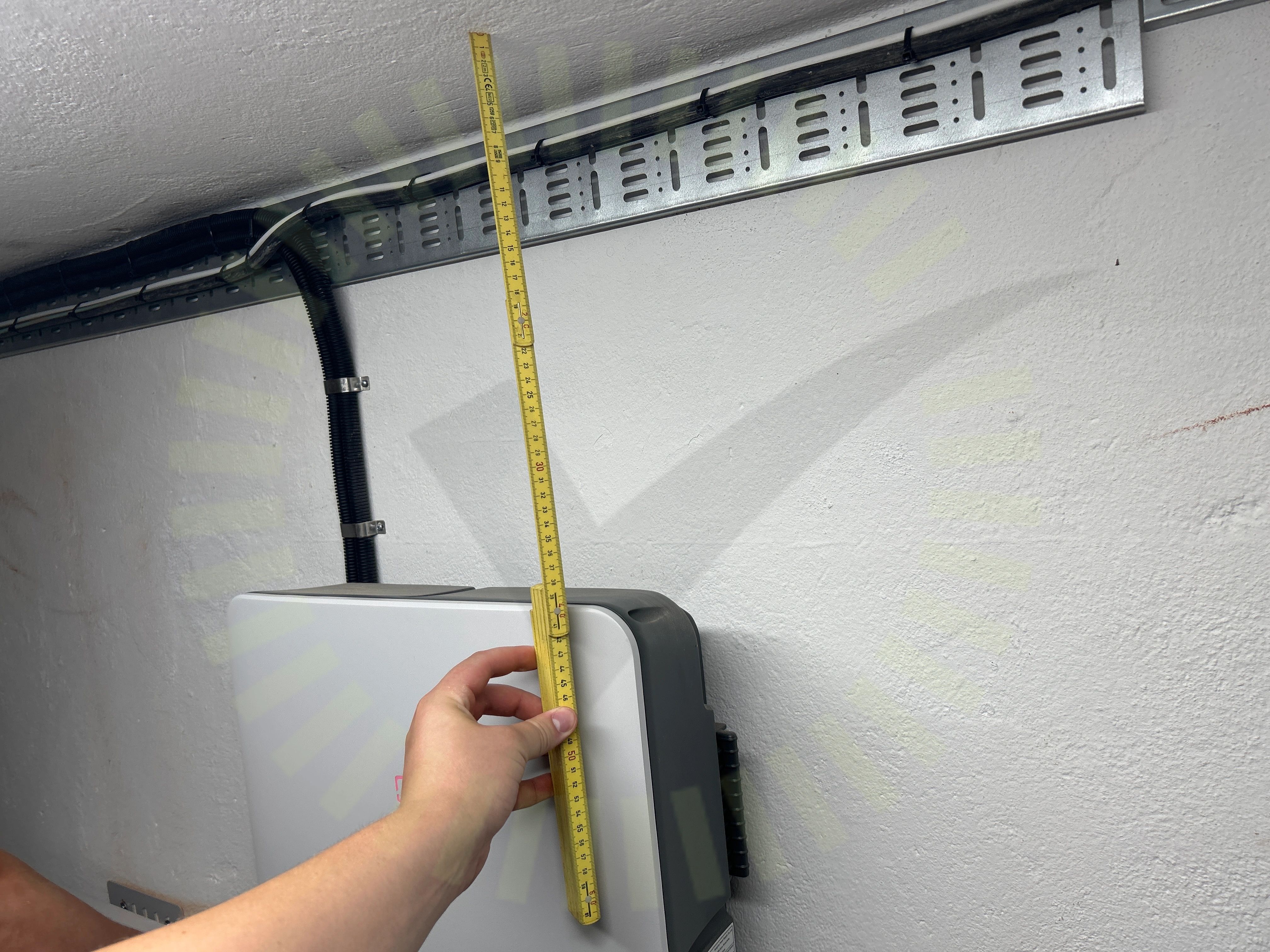

8.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

8.2 DC Max Spänning

Inte godkänd

Spänning på sträng kan överstiga 1000V vid vissa förhållanden. Mätningar och dokumentation saknas för strängen.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147

Godkända kontrollpunkter

33/35

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
