Besiktningsrapport
7.6
Installation av
Photonic Power Systems Sweden
Datum
3 oktober 2023
Ort
Västerås, Västmanlands län
Förbindelse av kontakter
Skenskarvar
Kabeluppfästning
+ 8
75% godkända
25% ej godkända
Om installationen
Paneler
QCells: Q.PEAK DUO BLK M-G11
Montagesystem
Tritec: Falsplåt
Växelriktare
GroWatt: MOD 3-10KTL3-XH
Tillbehör
Säkerhetsbrytare AC
Installerad av Photonic Power Systems Sweden som har ett medelhögt snittbetyg på 8.3 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Säkerhetsbrytare AC
Godkända kontrollpunkter
8/8
Tak 1, QCells: Q.PEAK DUO BLK M-G11
Anmärkningar
4/12

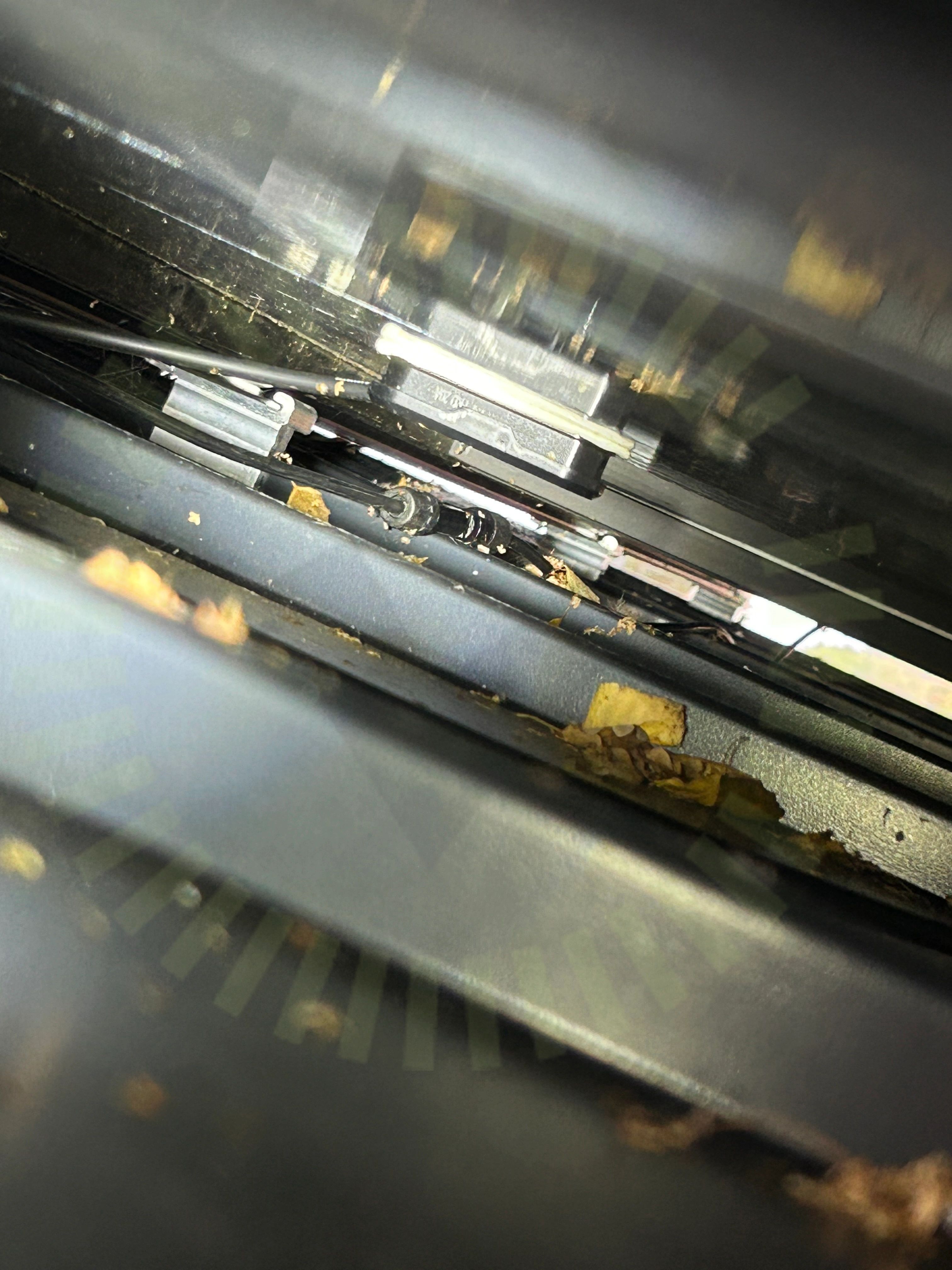

3.1 Kontaktdon
Inte godkänd
Kontakten ligger an mot takytan.

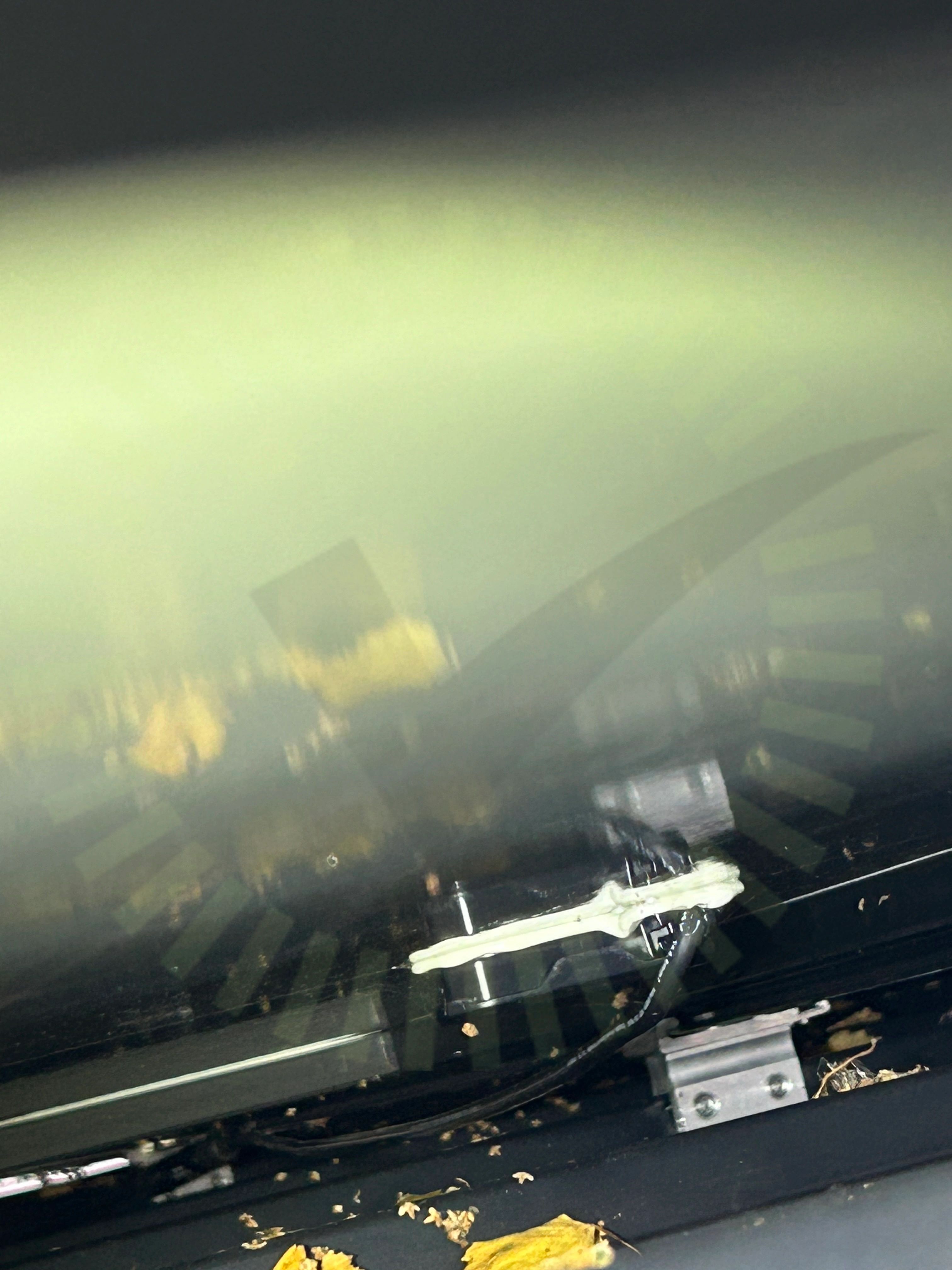

3.2 Panelkablagets böjradie
Inte godkänd
Panalernas kablar har en för skarp böjradie vid kopplingslådor.

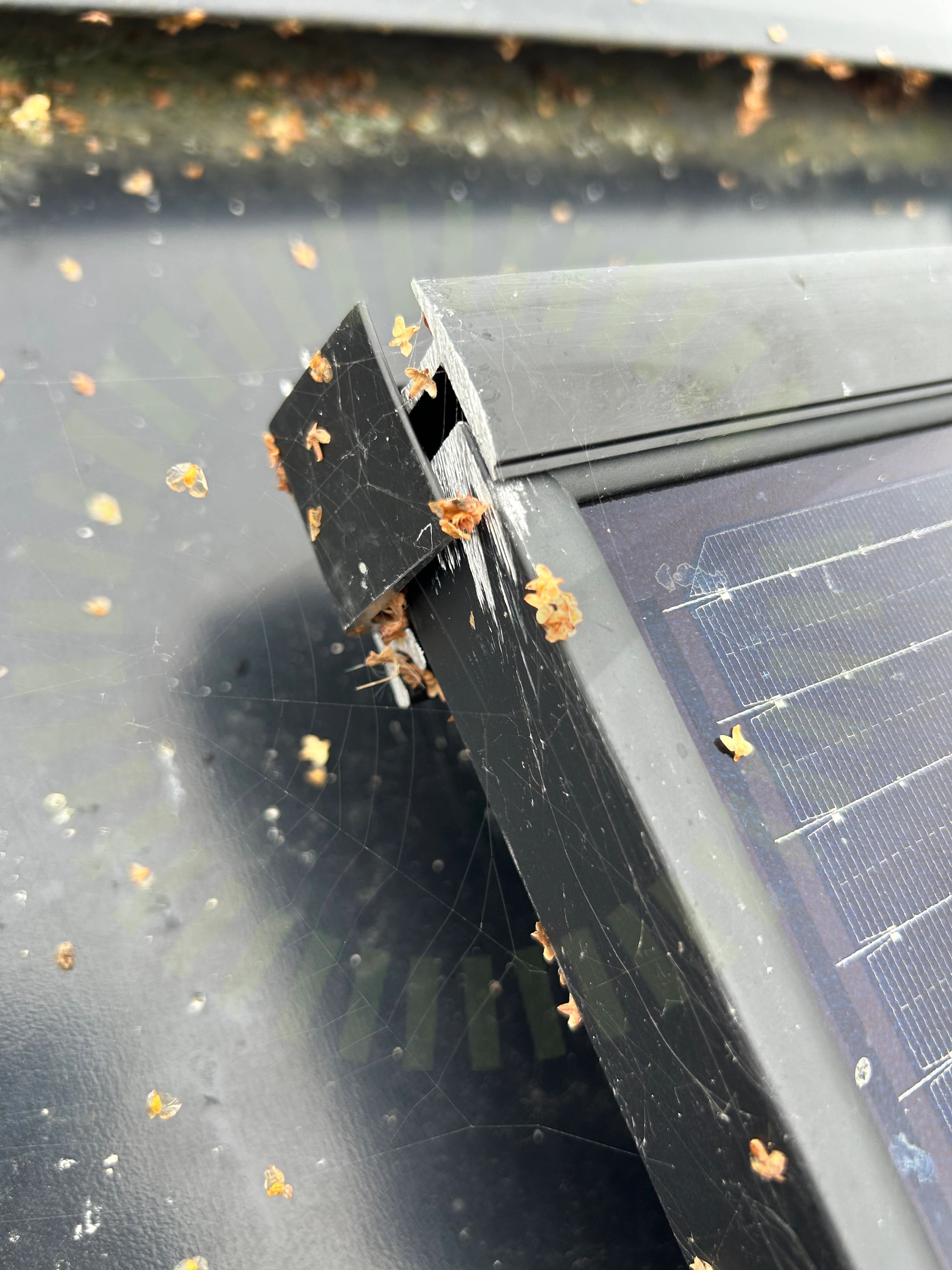

3.3 Skador på panel
Inte godkänd
Panelram har tagit skada.
3.4 Förbindelse av kontakter
Inte godkänd
DC kontakter i förbindelse är från olika tillverkare.
Godkända kontrollpunkter
7/12
Ej tillgängligt vid besiktning
1/12
Tak 1, Tritec: Falsplåt
Anmärkningar
6/15
4.1 CC mått Infästning
Inte godkänd
Lastberäkning saknas vid besiktning. Underlag att kontrollera infästningarnas avstånd mot ej tillgängligt.

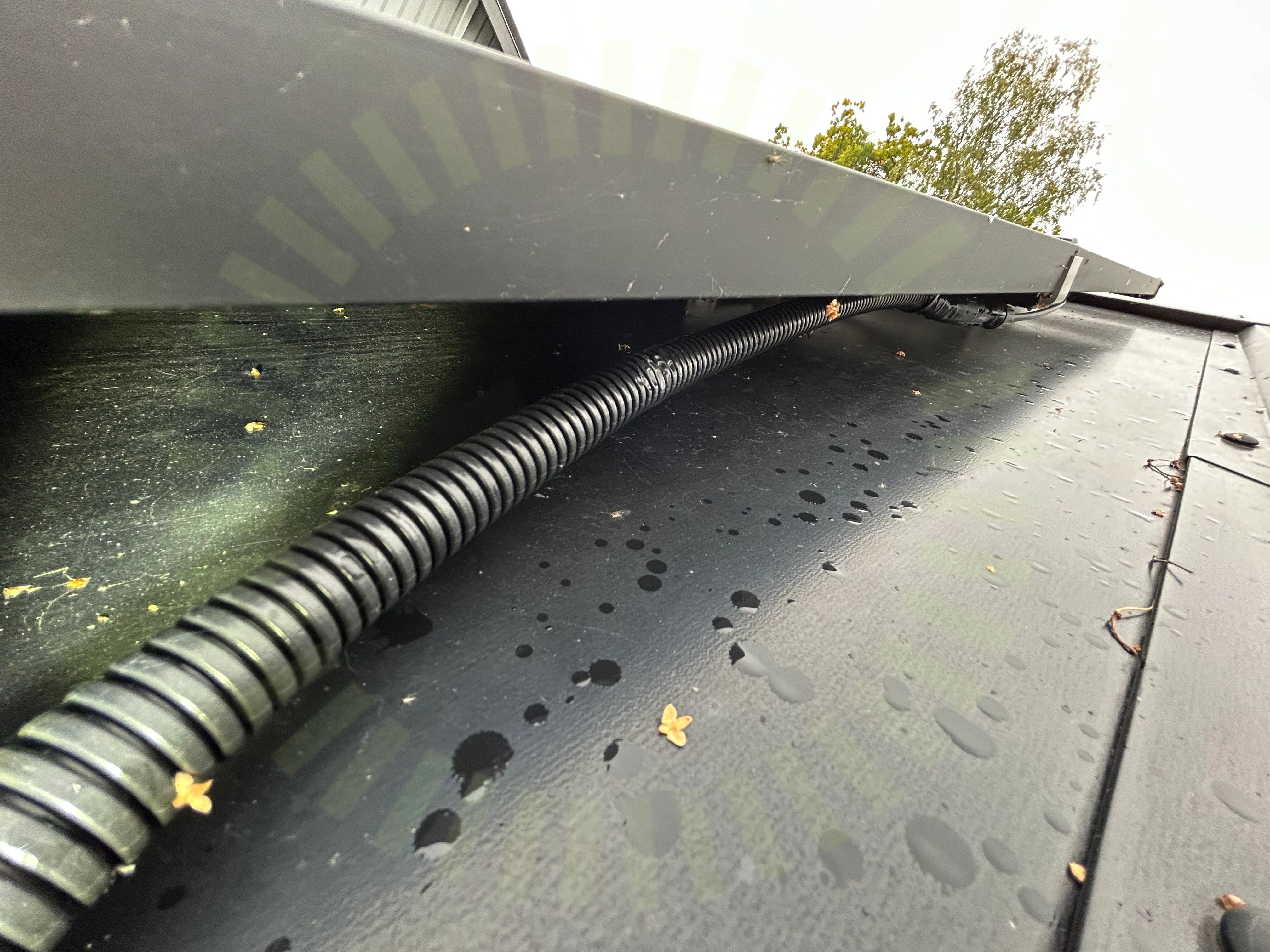

4.2 Kabeldragning mellan takytor
Inte godkänd
Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

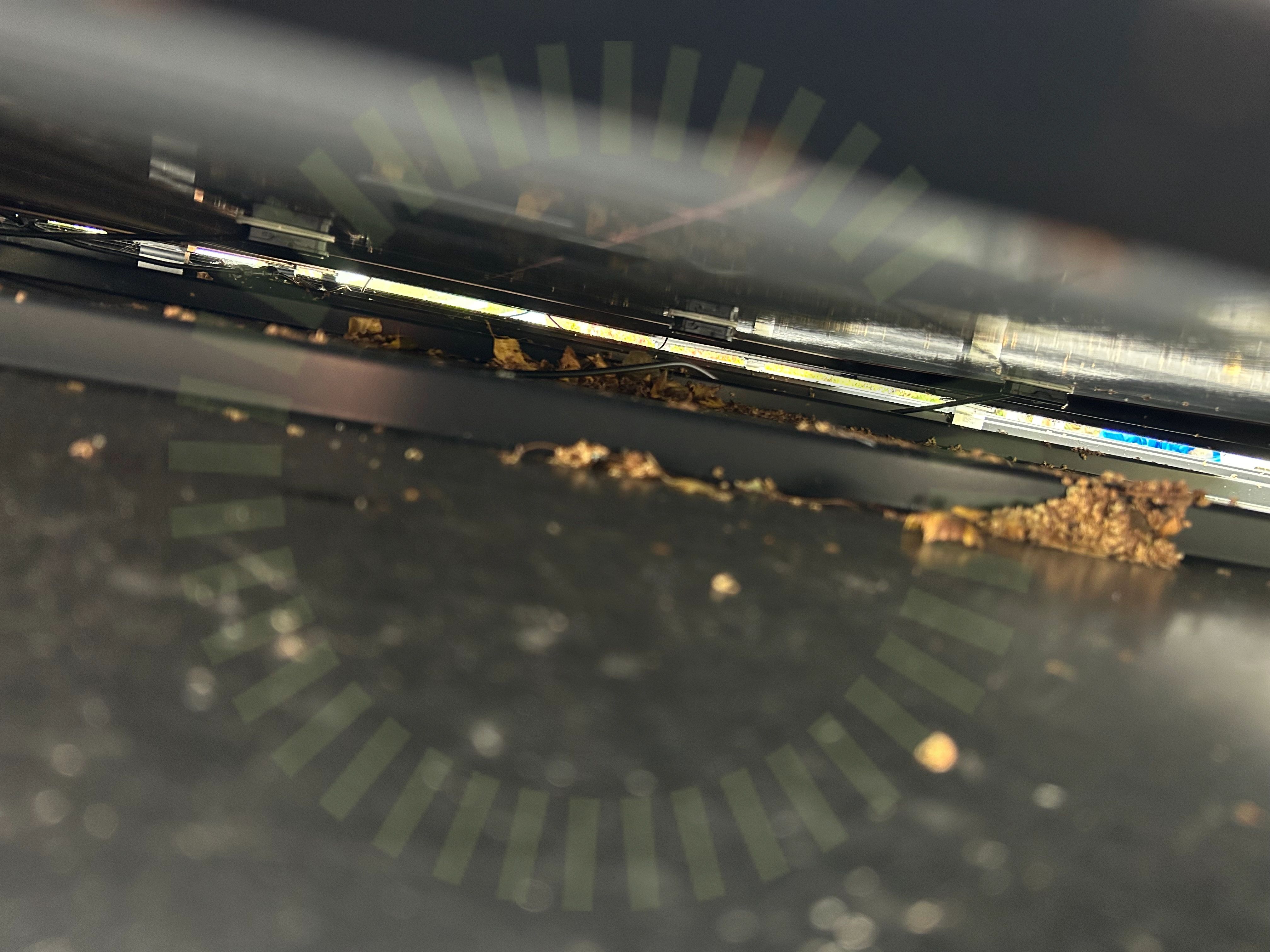

4.3 Kabeluppfästning
Inte godkänd
Kablage ligger på yttertaket.
4.4 Skenornas överhäng
Inte godkänd
Lastberäkning saknas vid besiktning. Underlag att kontrollera skenans överhäng mot ej tillgängligt.

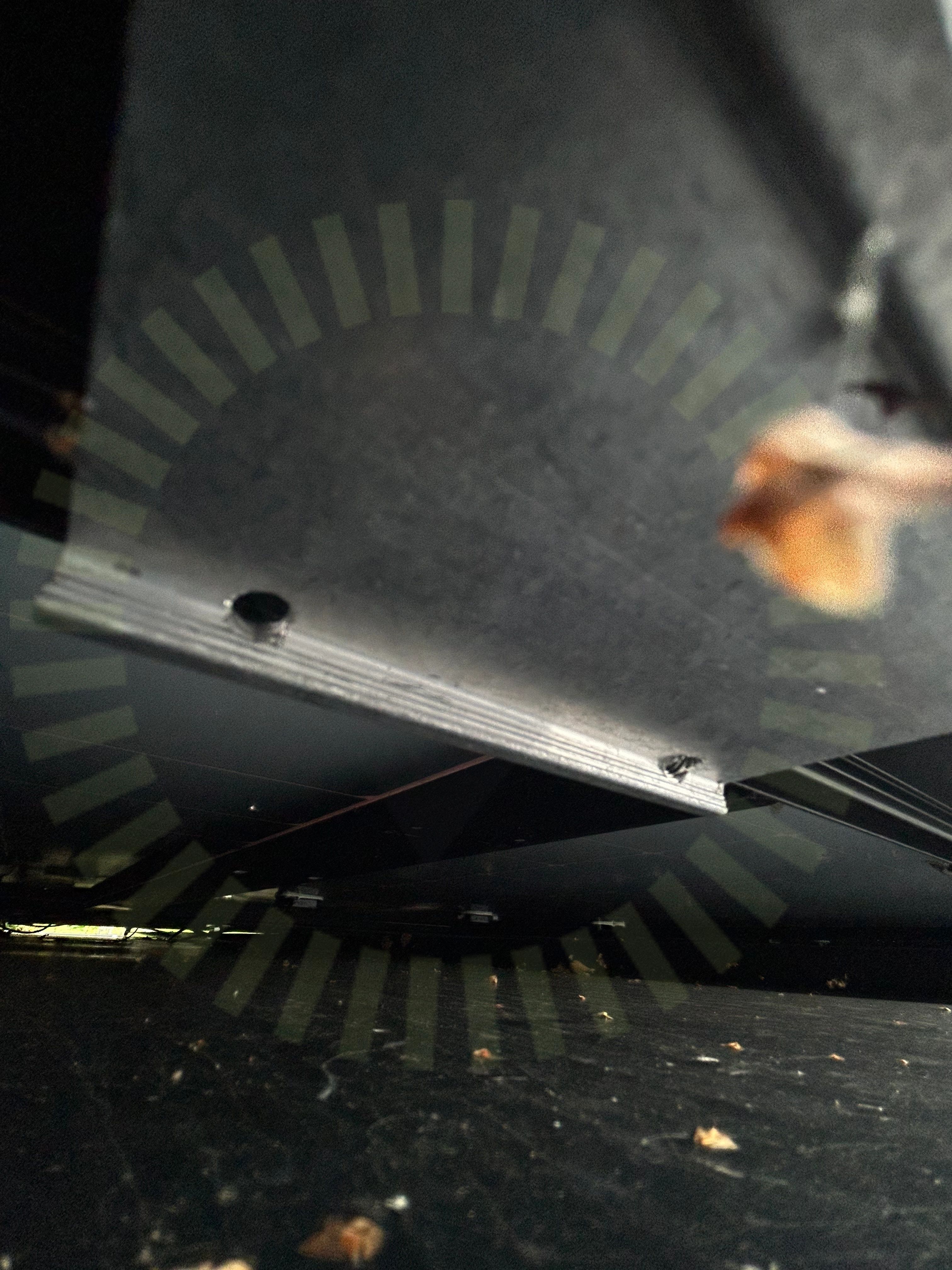

4.5 Skenskarvar
Inte godkänd
Sammankopplingen mellan skenorna är inte korrekt installerad. Skarven är inte skruvad.
4.6 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
Godkända kontrollpunkter
9/15
Varselmärkning
Anmärkningar
2/5
5.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas vid ansluten central.

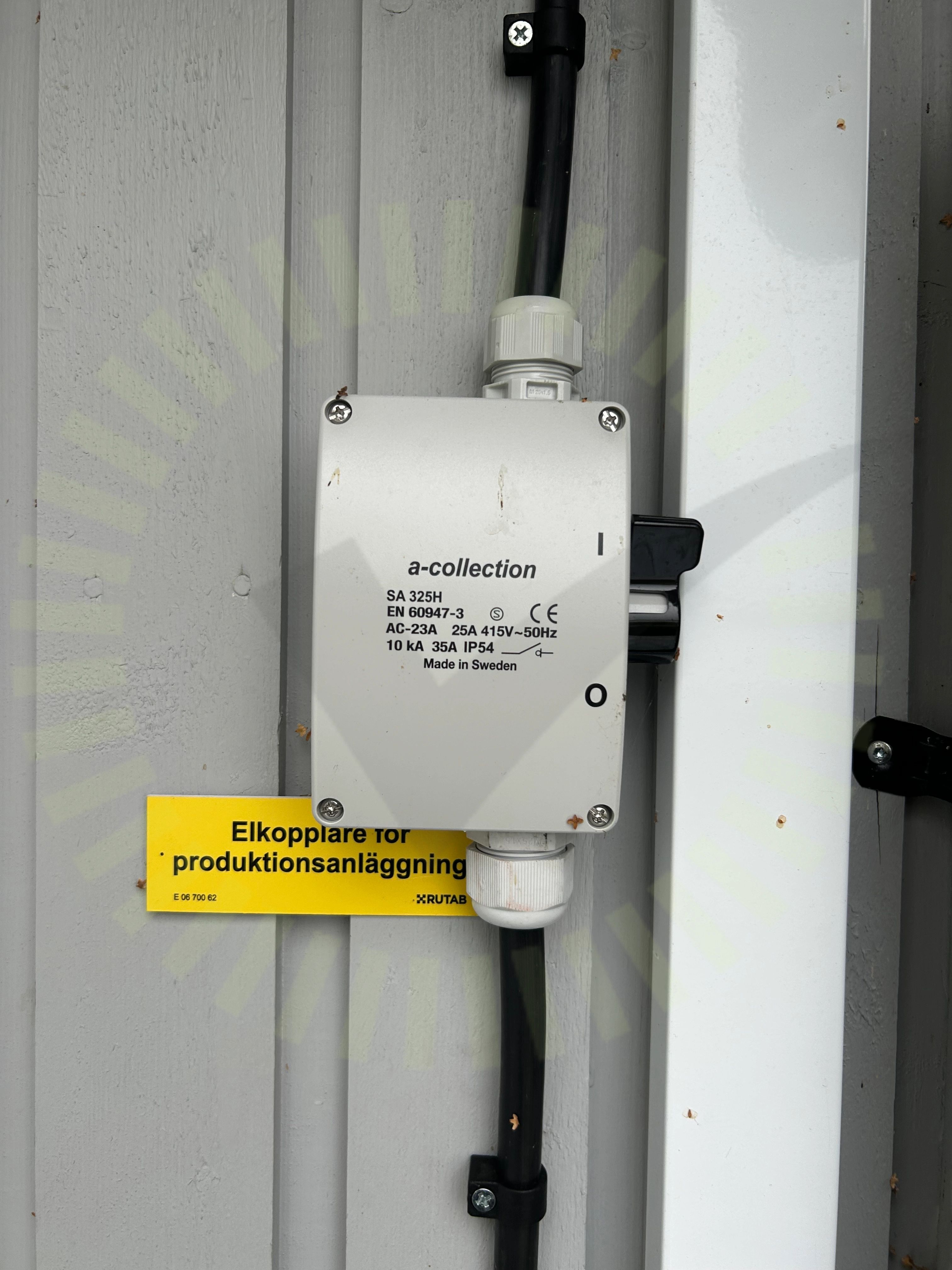

5.2 Varning för backspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
Godkända kontrollpunkter
3/5
Växelriktare
Anmärkningar
4/34

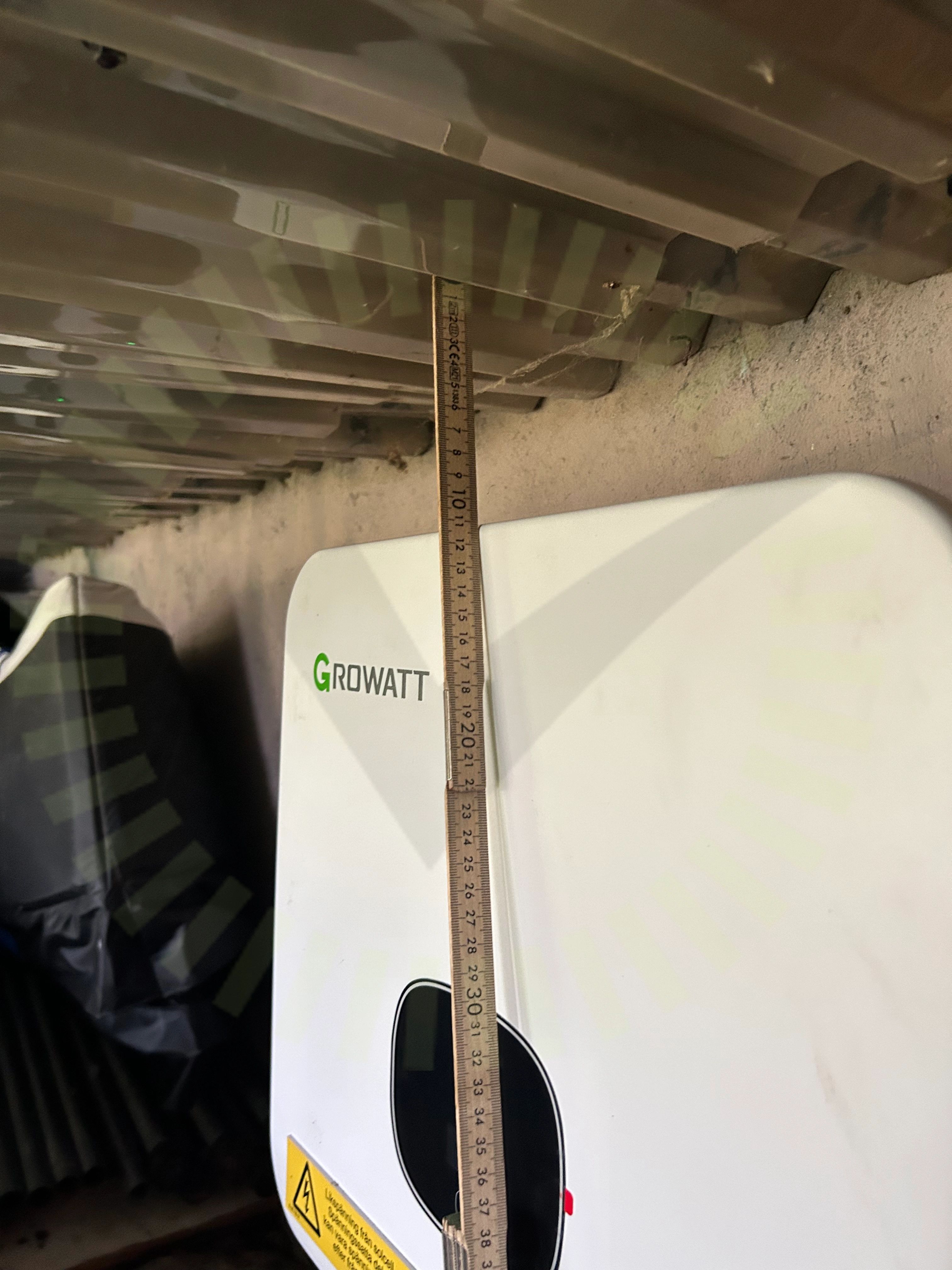

6.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

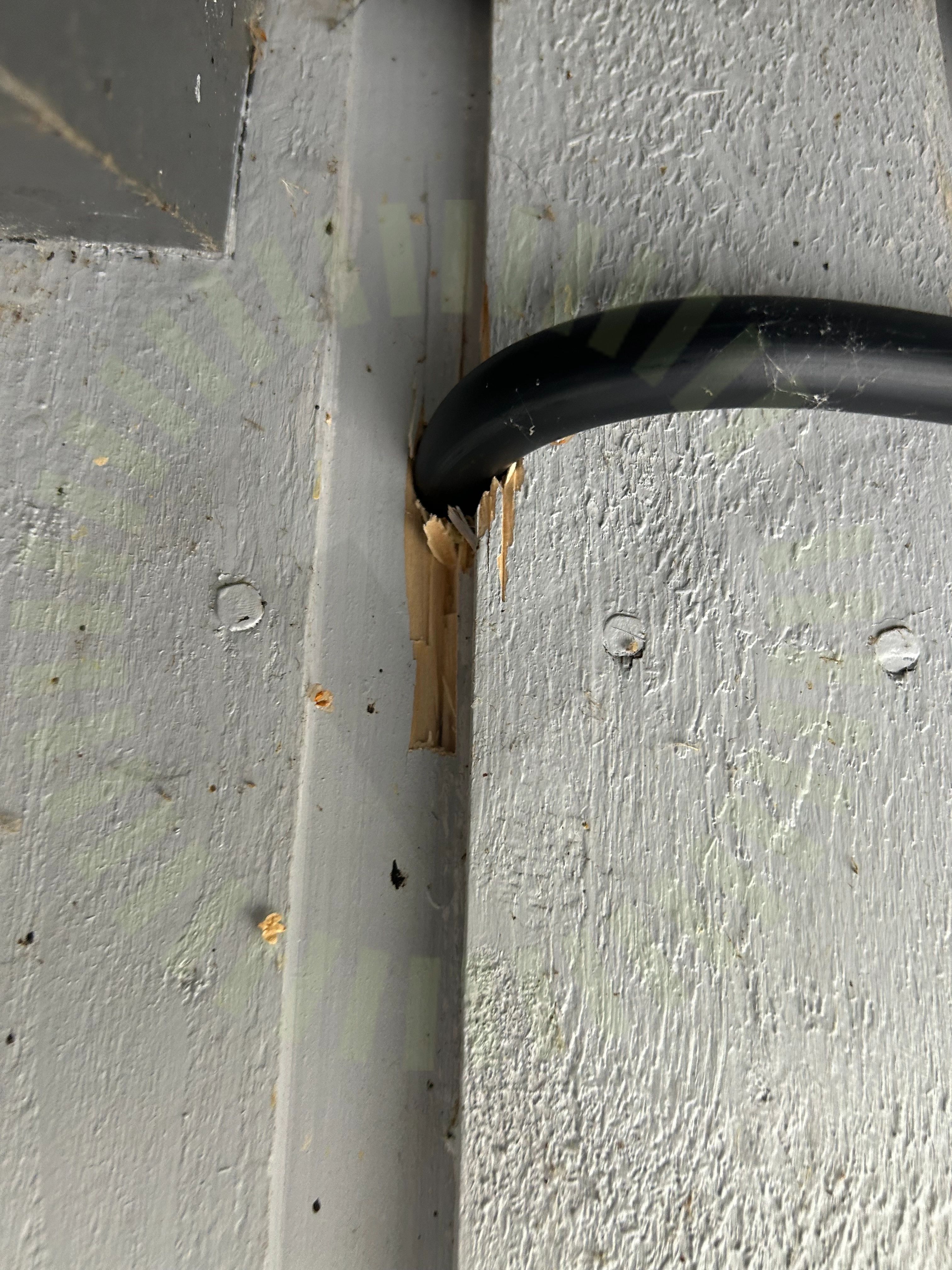

6.2 Genomföringar
Inte godkänd
Genomföring inte tätad.

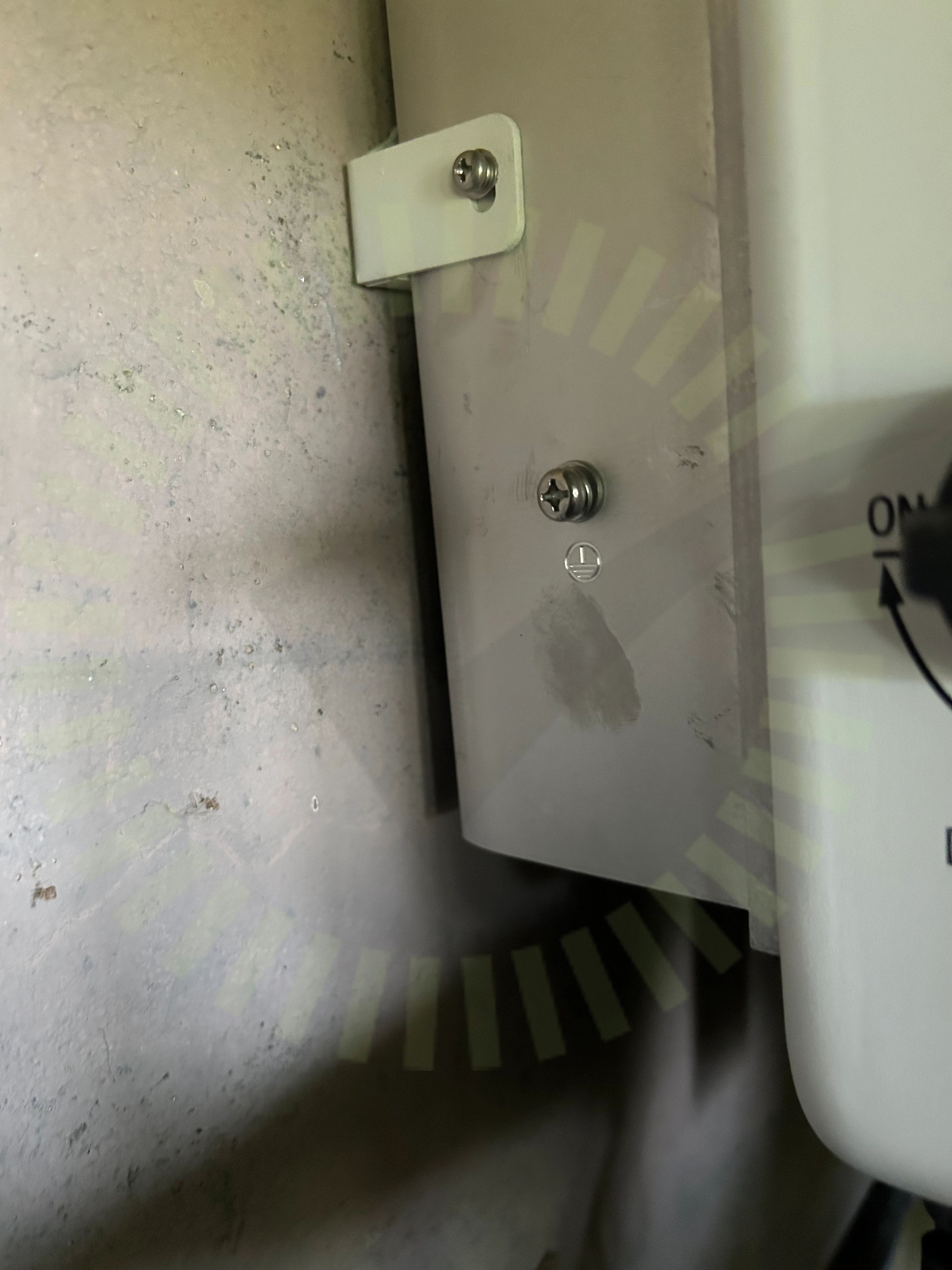

6.3 Jordning av chassi
Inte godkänd
Växelriktarens chassi är inte jordat.

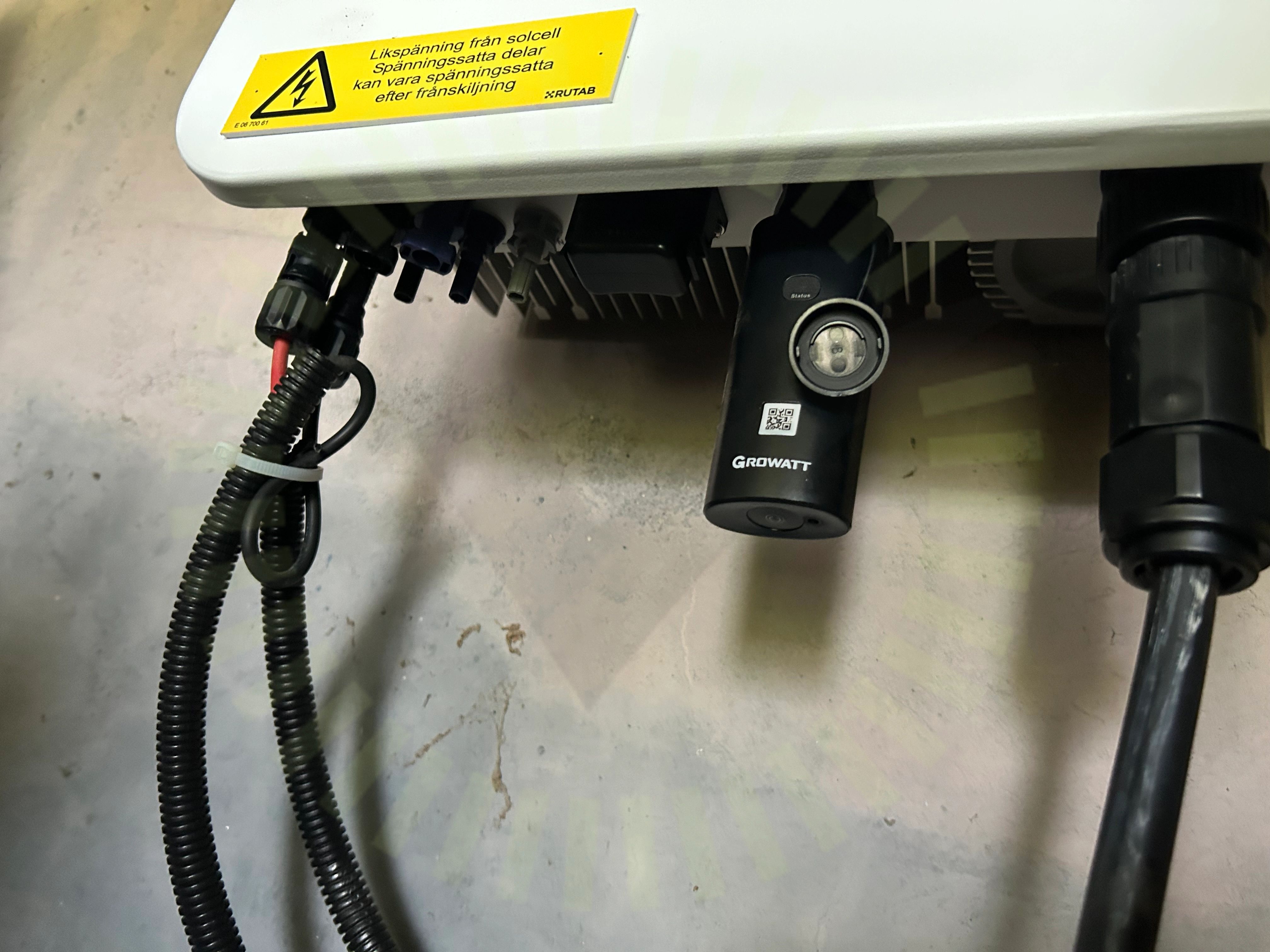

6.4 Växelriktarens IP klassning
Inte godkänd
Växelriktarens IP klassning har blivit påverkad då skyddskåpor på oanvända kontakter saknas.
Godkända kontrollpunkter
27/34
Ej tillgängligt vid besiktning
3/34
