Besiktningsrapport

9.0

Installation av

Svea Solar

Datum

28 mars 2023

Ort

Ytterby, Västra Götalands län

Skenornas infästning skruvade

Takkrokarnas CC

Termisk brytpunkt skenor

+ 5

87% godkända

13% ej godkända

Om installationen

Paneler

Risen: RSM40-8 385-405W

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

Huawei: SUN2000 (12-20KTL)-M2

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, CC90- UNUM Betongpannor (26)Tak 1, Risen: RSM40-8 385-405W (18)Varselmärkning (4)Växelriktare (34)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

6/25

2.1 Främmande material

Inte godkänd

Material som inte är från tillverkaren av montagesystemet är inte tillåtet att använda vid montering. Patentband skruvat i skenan.

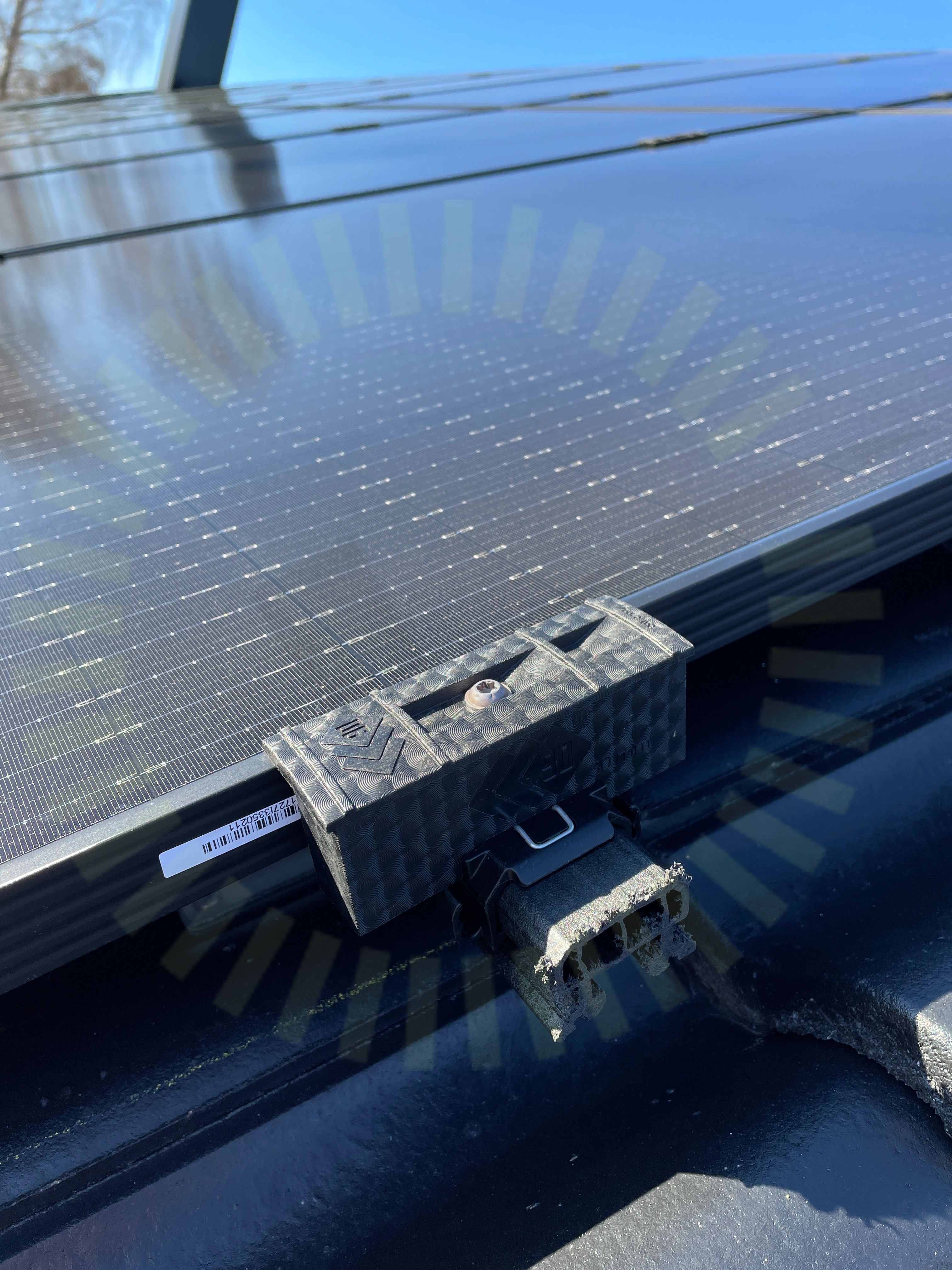

2.2 Klämmans orientering

Inte godkänd

Klämma placerad uppochner.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

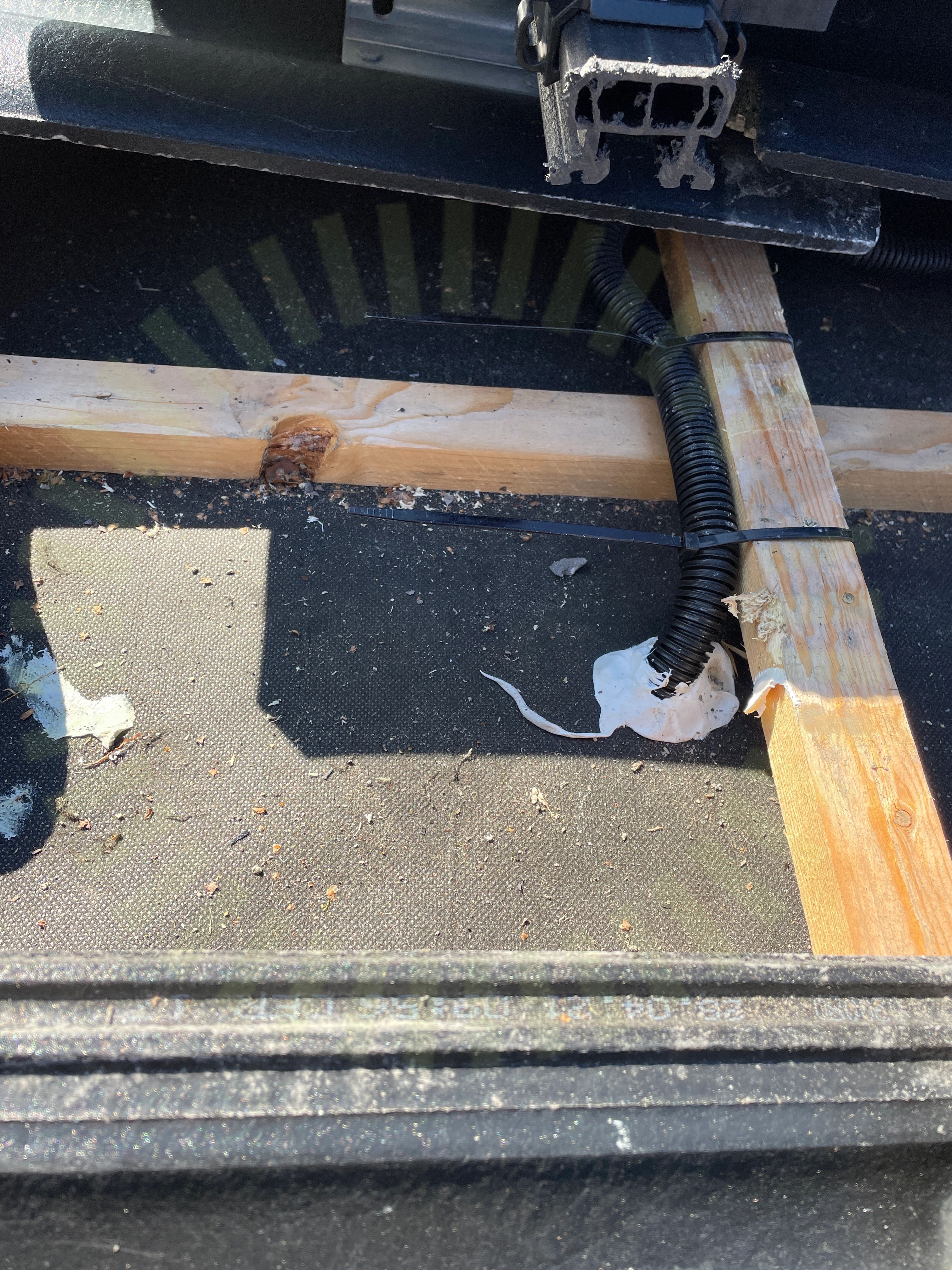

2.3 Takgenomföring

Inte godkänd

Takgenomföring är inte tillfredställande utförd.

2.4 Skenornas infästning skruvade

Inte godkänd

Skenan är ibland fäst i yttersta infästning och ibland saknas infästning.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

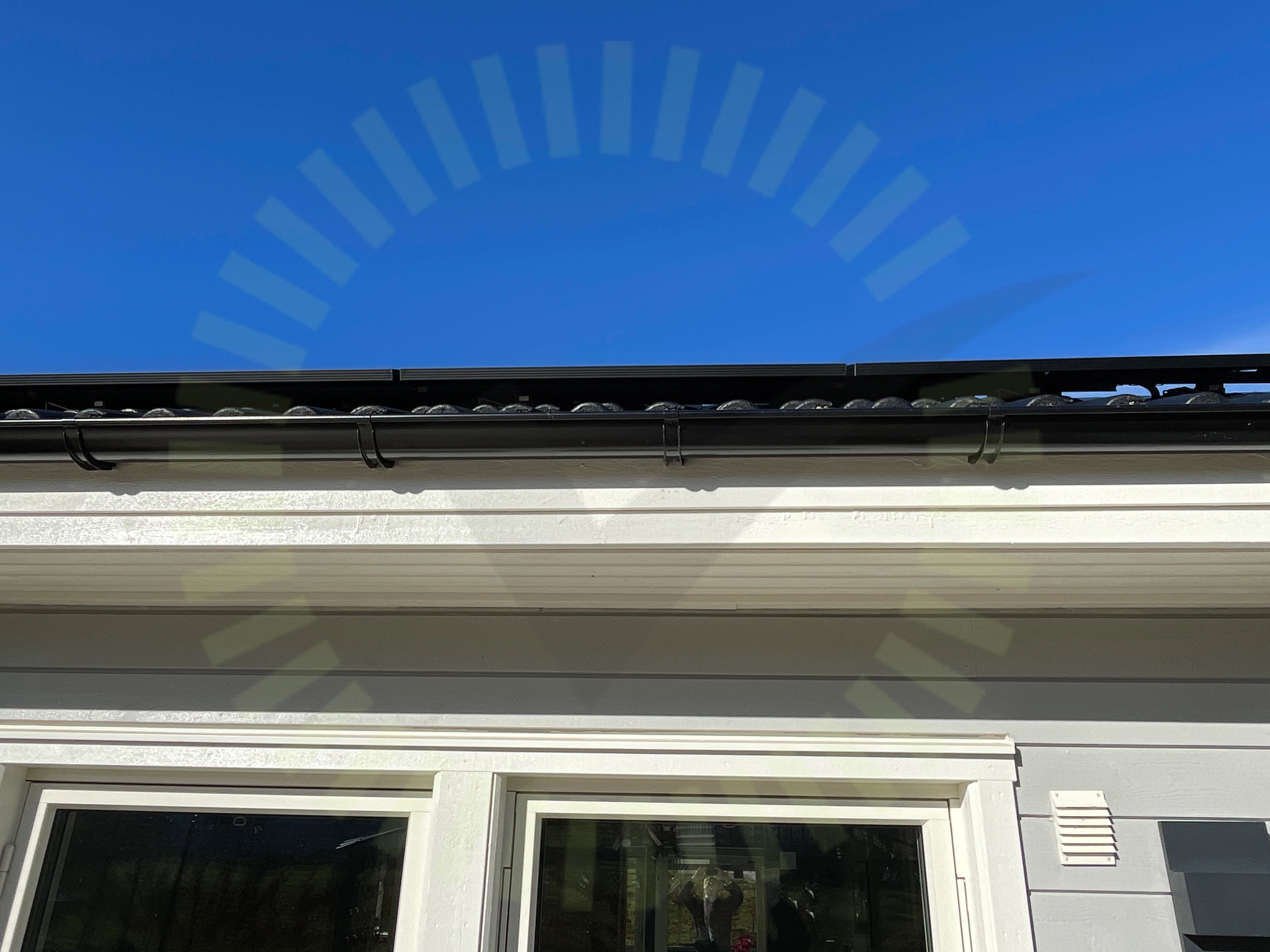

2.5 Takkrokarnas CC

Inte godkänd

Använt cc mått 135 cm. Synligt att skenan är nertyngd. Lastberäkning som Svea tagit fram i eget dokument godkänner 135 cm men enligt tillverkaren är Max 120 cm.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 1-2

2.6 Termisk brytpunkt skenor

Inte godkänd

Termiskt brytpunkt saknas efter tillverkarens krav. Skall ske efter Max 12 paneler. Här 14 st.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

Godkända kontrollpunkter

19/25

Kabeluppfästning

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Shims

Skada på klämmor

Skador

Skarp kant

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Skydd

Säkerhetsavstånd

Takkrokarnas CC skenstart

Takkrokstyper

Väderbeständigt material

Ändklämmor

Tak 1, Risen: RSM40-8 385-405W

Anmärkningar

1/17

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

PV module installation and maintenance manual A1 2023 sida 26.

Godkända kontrollpunkter

16/17

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas storlek

Klämmornas överlappning

Kontakter

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Varselmärkning

Anmärkningar

2/4

4.1 Tillförlitligt fäst

Inte godkänd

Skyltning ska ha god beständighet. Två klistermärken är på väg att lossna.

ELSÄK-FS 2022:2 - § 11

4.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

2/4

Informering av solceller

Varning för backspänning

Växelriktare

Anmärkningar

2/33

5.1 Väderskydd

Rekommendation

Tillverkaren rekommenderar inte att växelriktaren placeras i direkt solljus. Östlig riktning utomhus. Viss skuggning av utskjutande tak

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/14e4a216/environment-requirements

5.2 Huvudsäkring

Inte godkänd

Anläggningen har 20A huvudsäkring. 22A möjligt utmatning från växelriktare. Dokumentering som styrker effektbegränsning saknas.

Godkända kontrollpunkter

31/33

AC Anslutning Växelriktare

AC Böjradie

AC Genomföringar

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Genomföringar

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Kontakter förskruvning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Infästning

Jordning av chassi

Ledare Fastspända

Märkning

Säkringsdimension

Ventilation

Växelriktarens IP klassning
