Besiktningsrapport

8.0

Installation av

Sesol

Datum

27 april 2023

Ort

Vassmolösa , Kalmar län

Stress på kontakter

Klämmornas placering

Panelkablagets böjradie

+ 7

85% godkända

15% ej godkända

Om installationen

Paneler

Hyundai: HiE-S(385-410W)VG

Montagesystem

Weland Stål: Råspont

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (14)Tak 1, Hyundai: HiE-S(385-410W)VG (16)Tak 1, Weland Stål: Råspont (26)Varselmärkning (5)Växelriktare (33)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Godkända kontrollpunkter

14/14

Avstånd

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Infästning

Internet

Kabel

Kontakter

Rakt stående

Skador

Smart Power Sensor

Temperatur

Utrymme

Väderskydd

Tak 1, Hyundai: HiE-S(385-410W)VG

Anmärkningar

5/15

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

HES INSTALLATION MANUAL (IEC) Issued on October. 25th, 2022 (Version1.2) sida 21.

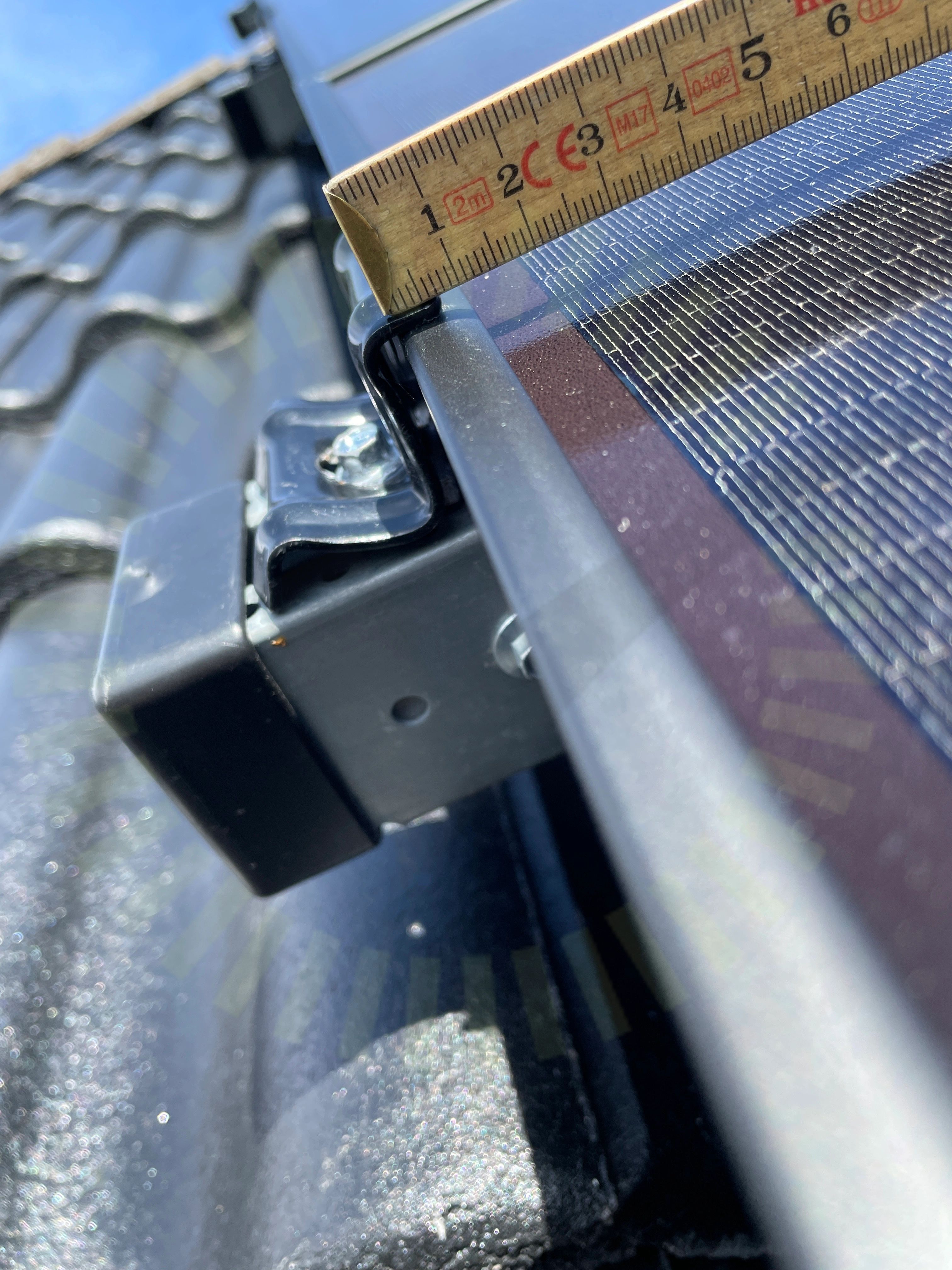

3.2 Klämmornas överlappning

Inte godkänd

Panelklämman överlappar felaktigt då ändklämman inte är förlagd mot panelen

HES INSTALLATION MANUAL (IEC) Issued on October. 25th, 2022 (Version1.2), Sida 20

3.3 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

3.4 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

HES INSTALLATION MANUAL (IEC) Issued on October. 25th, 2022 (Version1.2), Sida 14

3.5 Stress på kontakter

Inte godkänd

Kontakt utsätts för stress då den frihänger utan dragavlastning

Godkända kontrollpunkter

10/15

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Kontakter

Punktbelastning

Skador

Skugga

Spänningar i ram

Strängförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

7/22

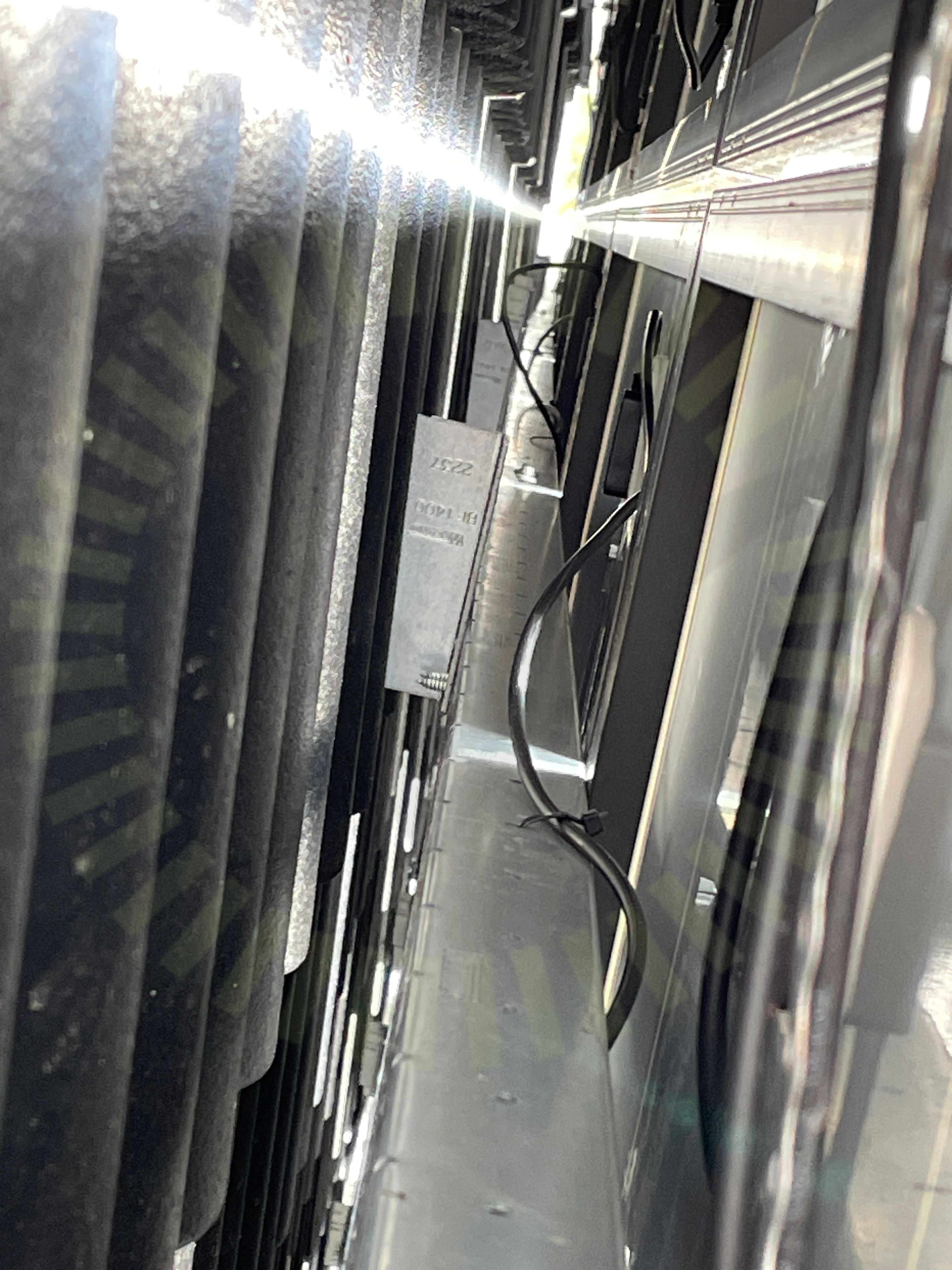

4.1 Kabeluppfästning

Inte godkänd

Kablage är bristfälligt uppfäst.

SS 436 40 00 (712.521.101 och 522.8.4)

4.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

4.3 Klämmor rätt förläggning

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117

4.4 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenor avviker från anvisning

MA5102 Sid 1 (1) | Version 3 - 221101

4.5 Snö- och Vindlastberäkning

Inte godkänd

Finns endast urklipp ur lastberäkning. Inmatade värden kan ej kontrolleras

Tillverkarens montageanvisningar

4.6 Underbyggnad

Inte godkänd

Lastberäkning saknas så maximala laster saknas. Max last vid 17 mm råspont mellan takstolar är endast 2 kN.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

4.7 Takkrokarnas CC

Inte godkänd

Komplett lastberäkning saknas. Underlag för korrekta CC mått ej tillgängligt.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

15/22

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Mittklämmor

Placering

Råspontsinfästning

Skador

Skenornas infästning

Skenornas överhäng

Mittklämma skruv

Tvådelad Takkrok

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Varselmärkning

Anmärkningar

1/5

5.1 Tillförlitligt fäst

Inte godkänd

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

ELSÄK-FS 2022:2 - § 11

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/32

6.1 DC Kontakter anslutning

Inte godkänd

Felgängad kontakt

Godkända kontrollpunkter

31/32

AC anslutning växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Kontakter

Ledare Fastspända

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material
