Besiktningsrapport

5.7

Installation av
Nordpolen Energi
Datum
15 november 2022
Ort
Kalmar, Kalmar län

Skenornas infästning

Skenornas infästning

Kabeluppfästning

Kabeluppfästning

Säkerhetsavstånd

Säkerhetsavstånd

+ 15

+ 15
56% godkända
44% ej godkända

Om installationen

Paneler

MEPV 144 HALF-CUT

Montagesystem

ESDEC: ClickFit EVO Universal Hook

Växelriktare

SunGrow: SG(5.0-20)RT

Nordpolen Energi

Installerad av Nordpolen Energi som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Varselmärkning

Anmärkningar
2/4
1.1 Varning för backspänning

Inte godkänd

Varning för bakspänning saknas på UC.

SS 436 40 00 (712.514) / (134.1.7)
1.2 Varning för likström

Inte godkänd

Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514) / (134.1.7)
Godkända kontrollpunkter
1/4
Informering av solceller
Ej tillgängligt vid besiktning
1/4
Tillförlitligt fäst

Villa, ESDEC: ClickFit EVO Universal Hook

Anmärkningar
12/24
2.1 Främmande material

Inte godkänd

Skruvar utanför ESDECs sortiment är använt och skruvat in i ESDECs skenor. Garanti kan påverkas.

Tillverkarens anvisningar
CC mått

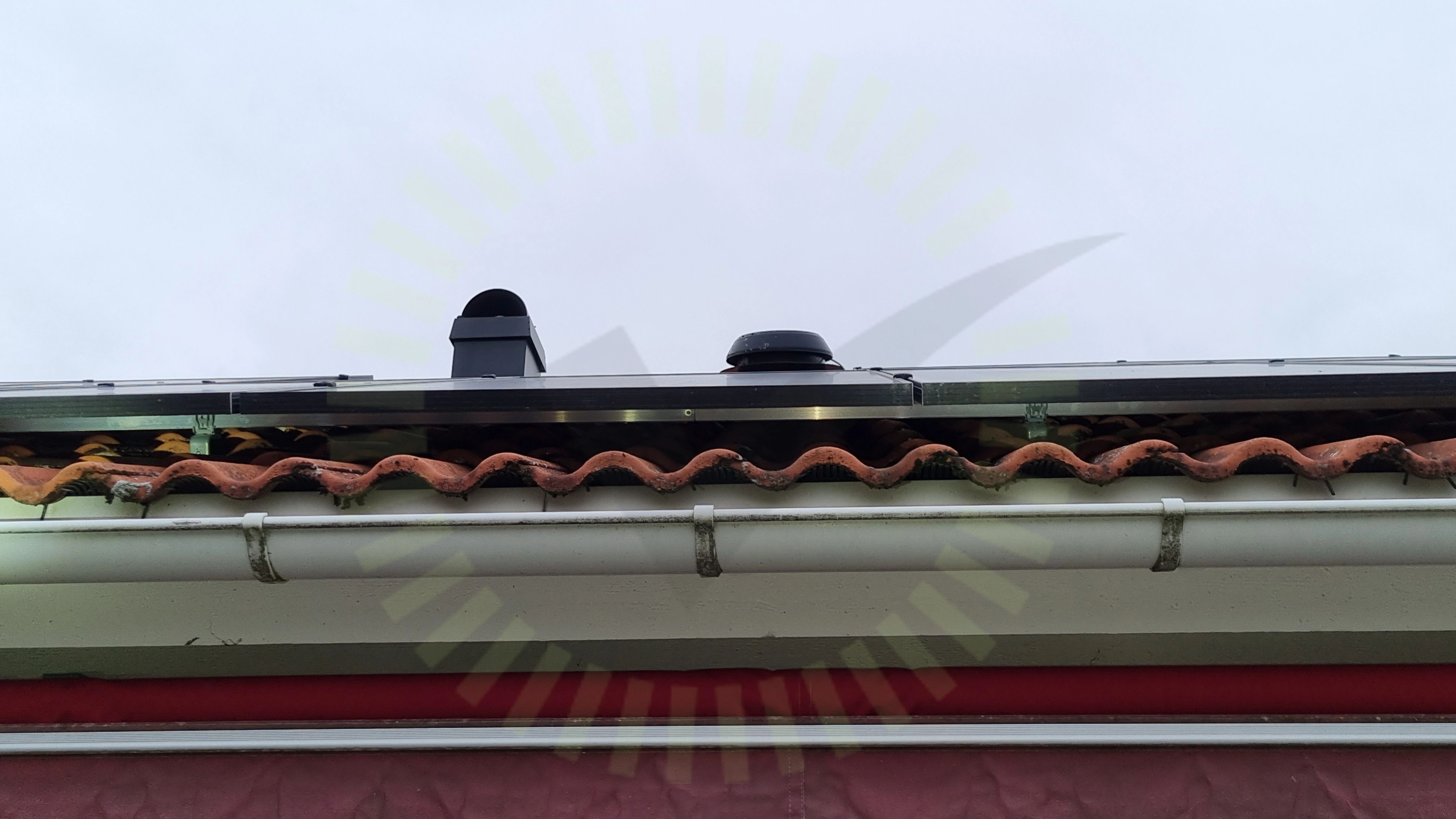

2.2 CC mått

Inte godkänd

Avstånd mellan krokar är ca 150 cm i mittzon och 120 cm i kantzon. Infästning ska sitta max 55 cm enligt lastberäkningen. Risk att anläggningen inte tål de laster som den kan utsättas för.

Tillverkarens anvisningar

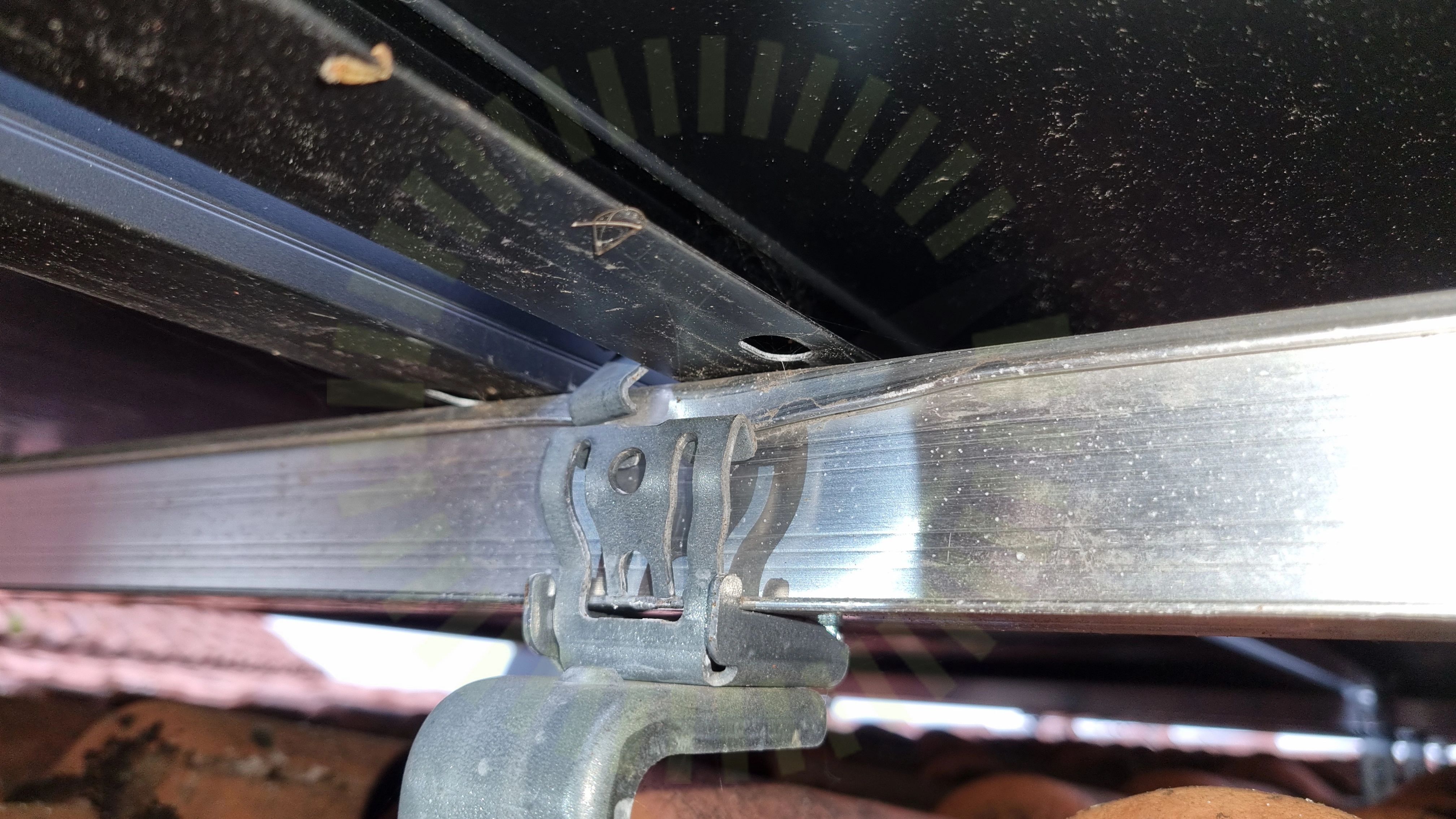

Skador
2.3 Skador

Inte godkänd

Skena skadas. Mittfäste kan ej sitta korrekt runt skenan. Fästet kommer trilla av.

Tillverkarens anvisningar

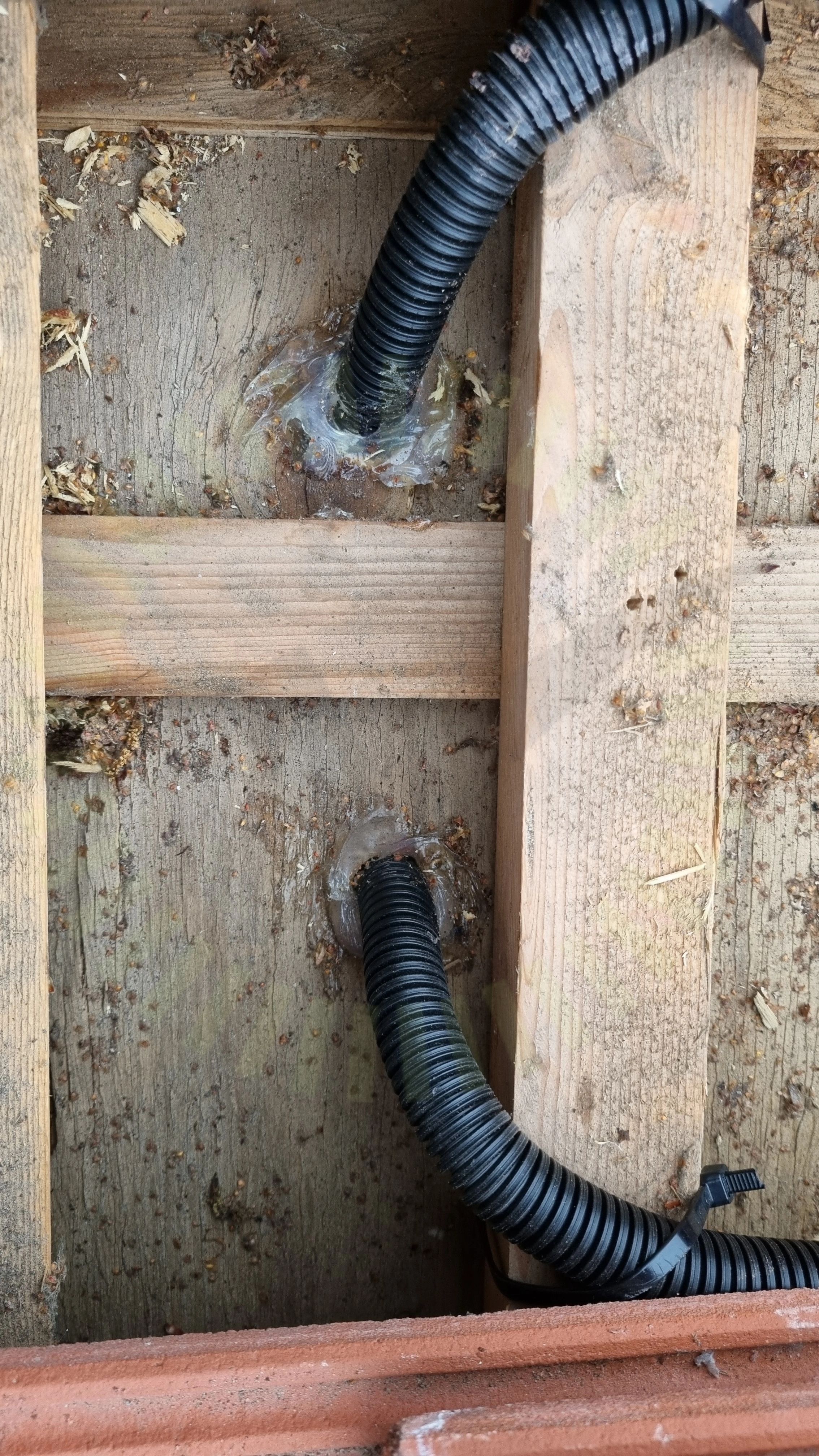

Takgenomföring
2.4 Takgenomföring

Inte godkänd

Takgenomföring ej ordentligt tät.

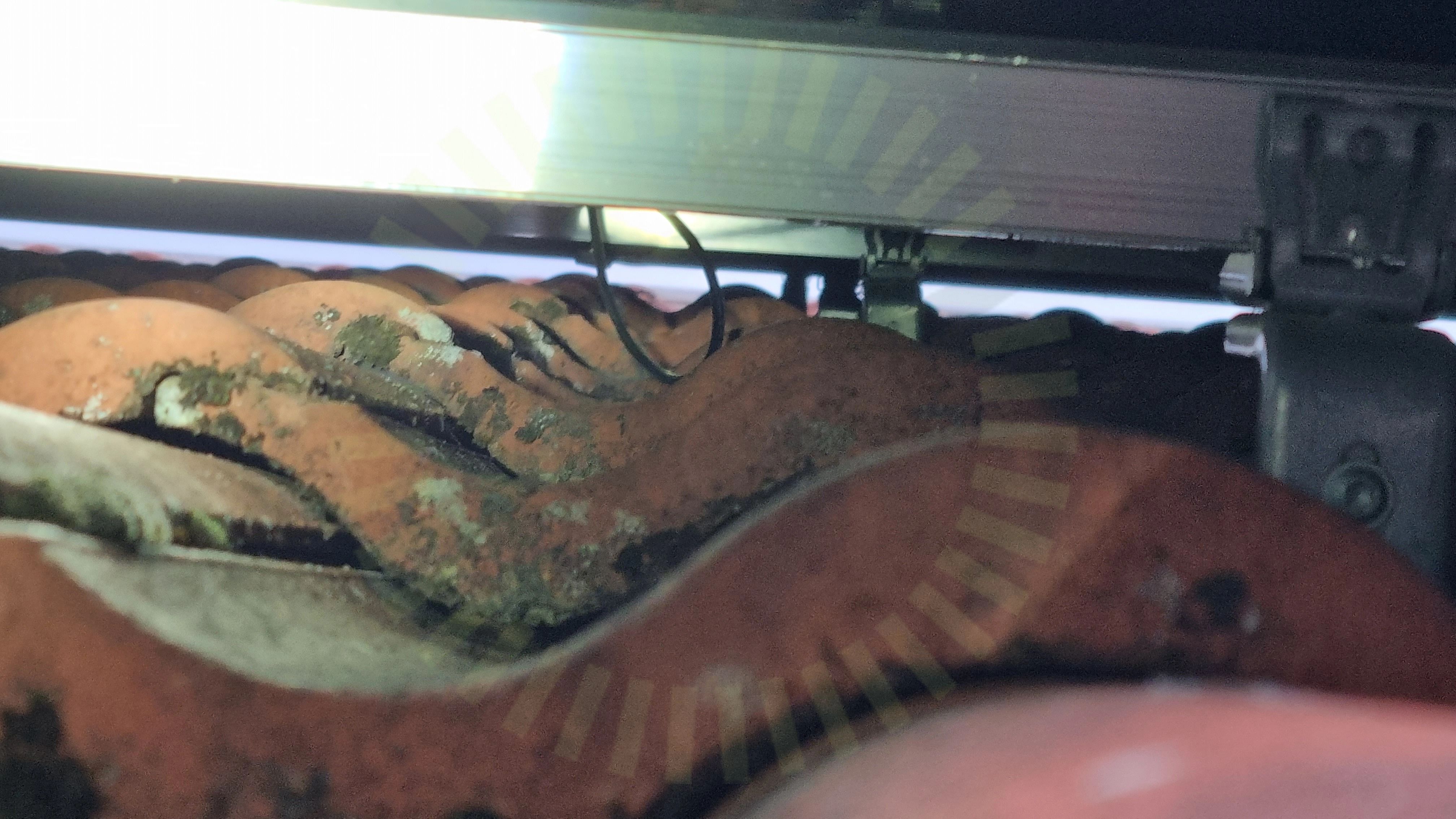

Kabeluppfästning
2.5 Kabeluppfästning

Inte godkänd

Kablage hänger på yttertaket.

SS 436 40 00 (712.521.101 och 522.8.4)

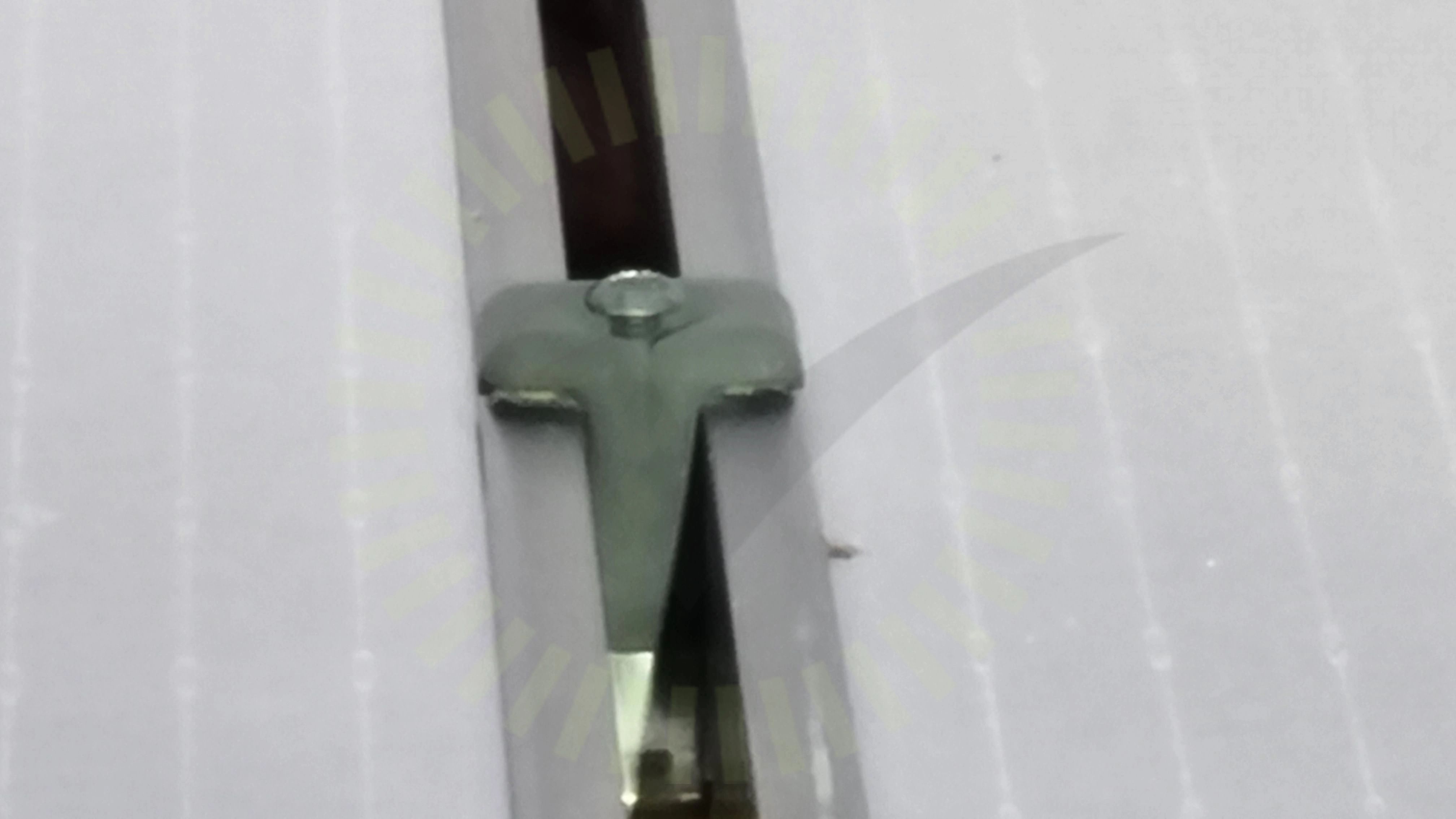

Mittfäste
2.6 Mittfäste

Inte godkänd

Flera mittfästen är ej åtspännda.

Tillverkarens anvisningar

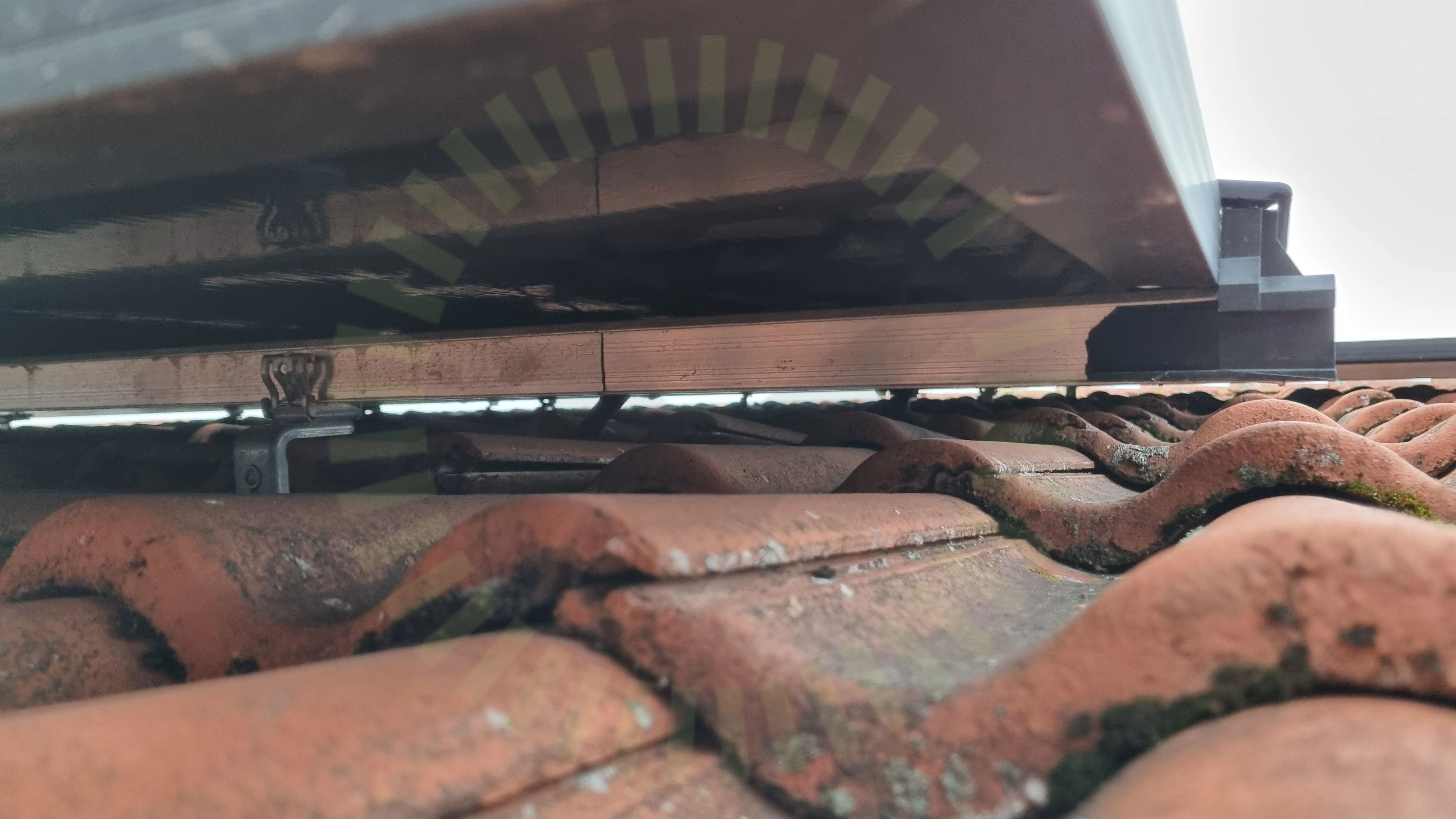

Skenornas överhäng
2.7 Skenornas överhäng

Inte godkänd

Skenornas överhäng felaktig. Får max vara 250 mm. Uppmätt till 500 mm. Även överhäng som är för korta förekommer. Skall vara minst 90 mm.

Tillverkarens anvisningar
Slutfäste
2.8 Slutfäste

Inte godkänd

Slutklämmans fäste felmonterat. Skenan sticker ut för mycket så klämman överlappar felaktigt med panel.

Tillverkarens anvisningar
2.9 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning följer inte verkligheten. Paneldisposition felaktig samt avstånd till kant ej samma i lastberäkning som i verklighet.

Tillverkarens montageanvisningar
Säkerhetsavstånd

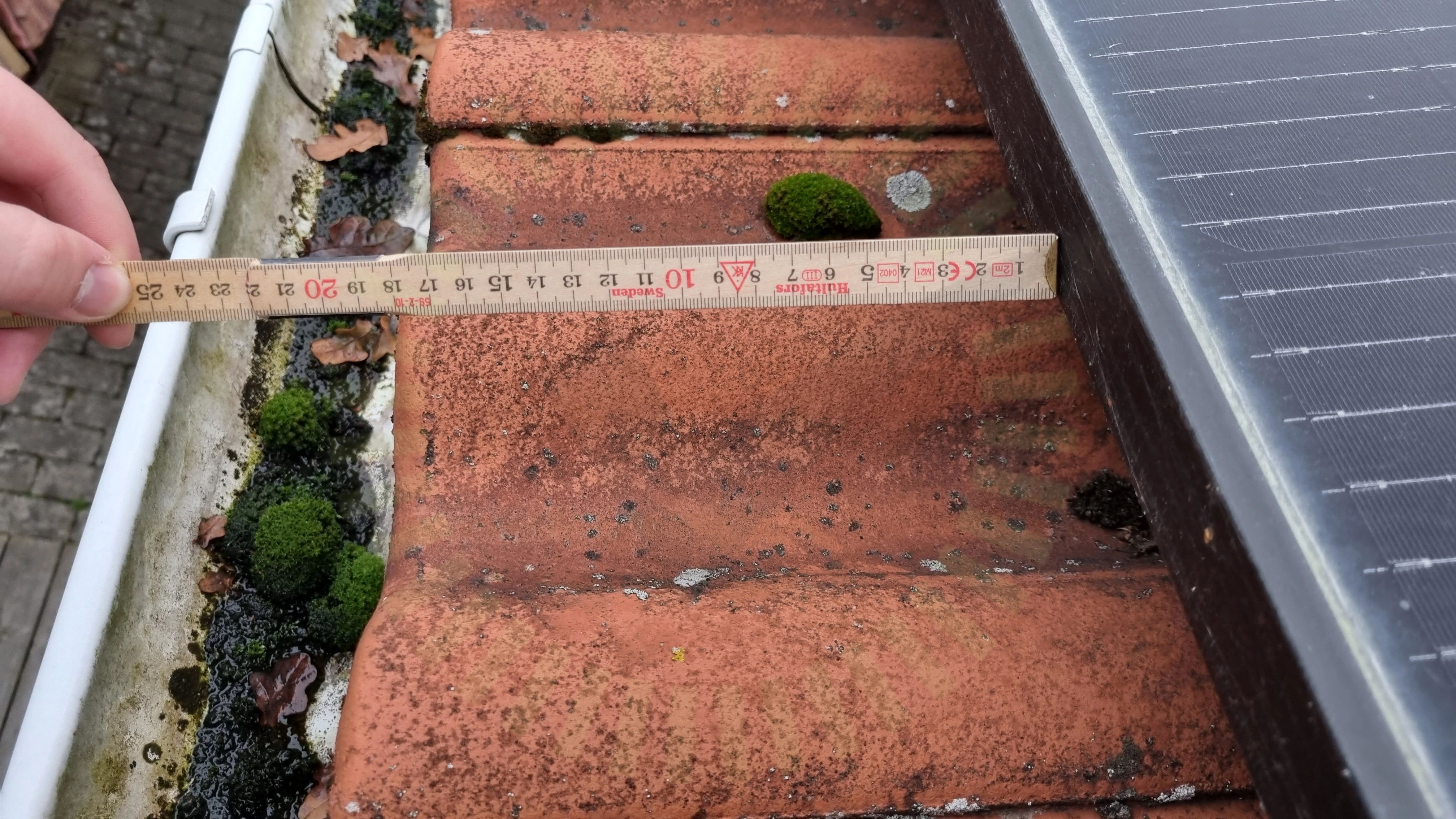

2.10 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära kanten.

Tillverkarens anvisningar

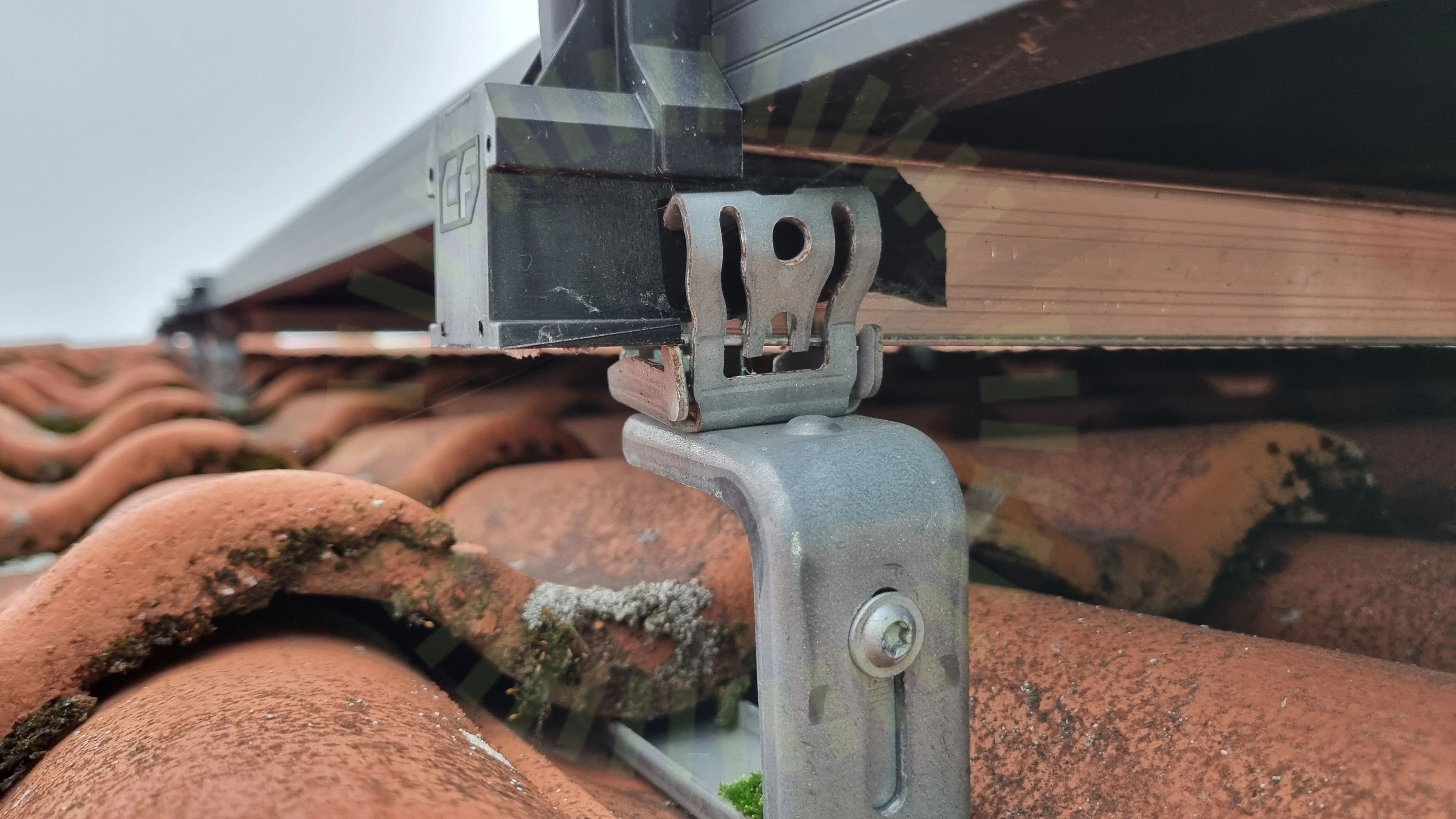

Skenornas infästning
2.11 Skenornas infästning

Inte godkänd

Skenorna är inte fästa korrekt i krokarna. Gafflarna måste ligga i skenan. Risk att skenor trillar av.

Tillverkarens anvisningar

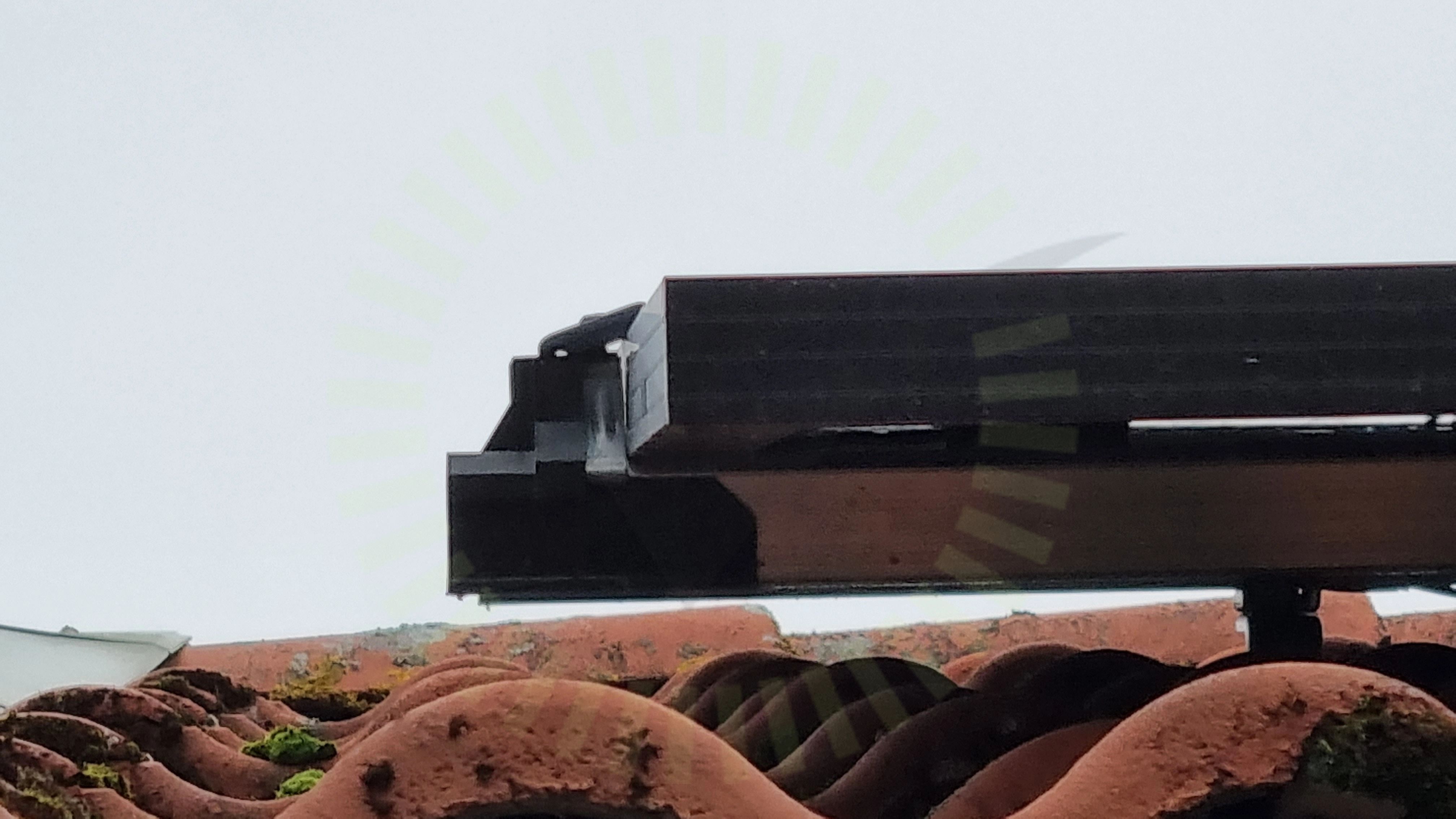

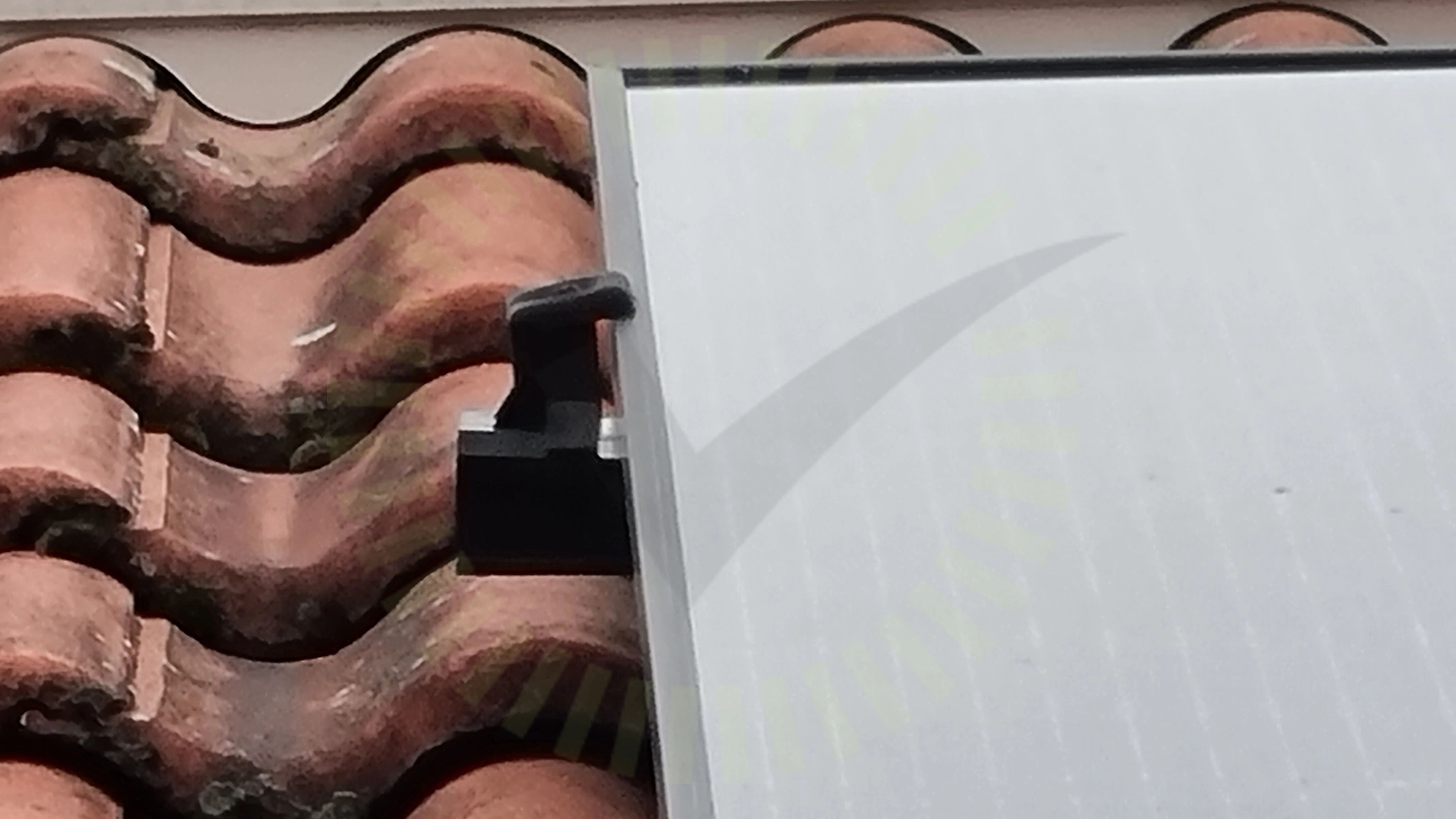

Ändfäste
2.12 Ändfäste

Inte godkänd

Ändfäste felmonterat. Ryggen av fäste sitter utanför koppen som gör att universalfästet kan användas som ändfäste.

Godkända kontrollpunkter
11/24
Bärläkt
Höjdjustering
Panelramens tjocklek
Shims
Skarp kant
Klämmans omfång
Skenskarvar
Skydd
Takhöjd
Taklutning
Väderbeständigt material
Ej tillgängligt vid besiktning
1/24
Belastning

Villa, MEPV 144 HALF-CUT

Anmärkningar
5/10

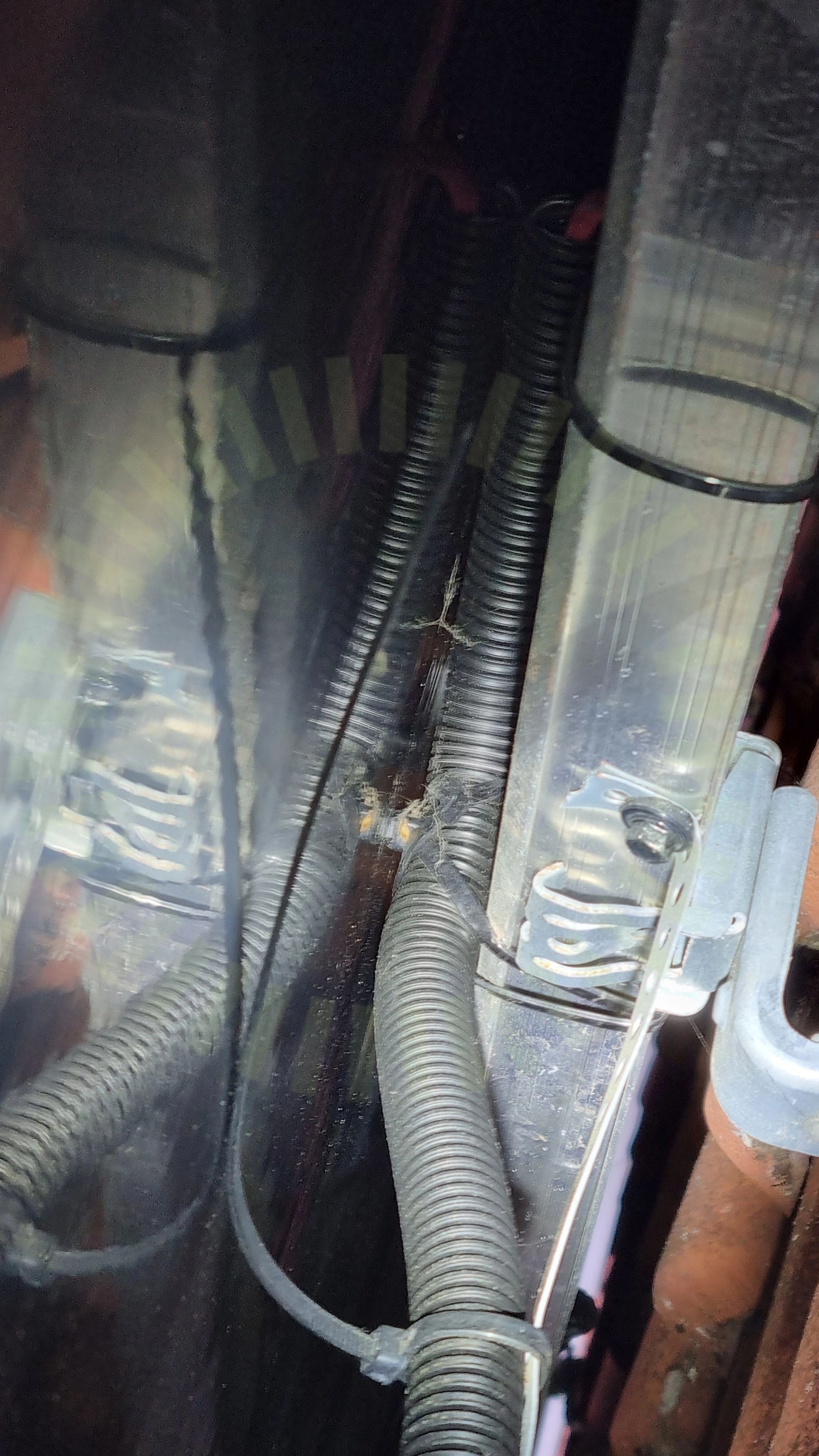

Föremål Bakstycke
3.1 Föremål Bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Skaver ner bakstycket över tid och skadar panelen.

Tillverkarens montageanvisningar

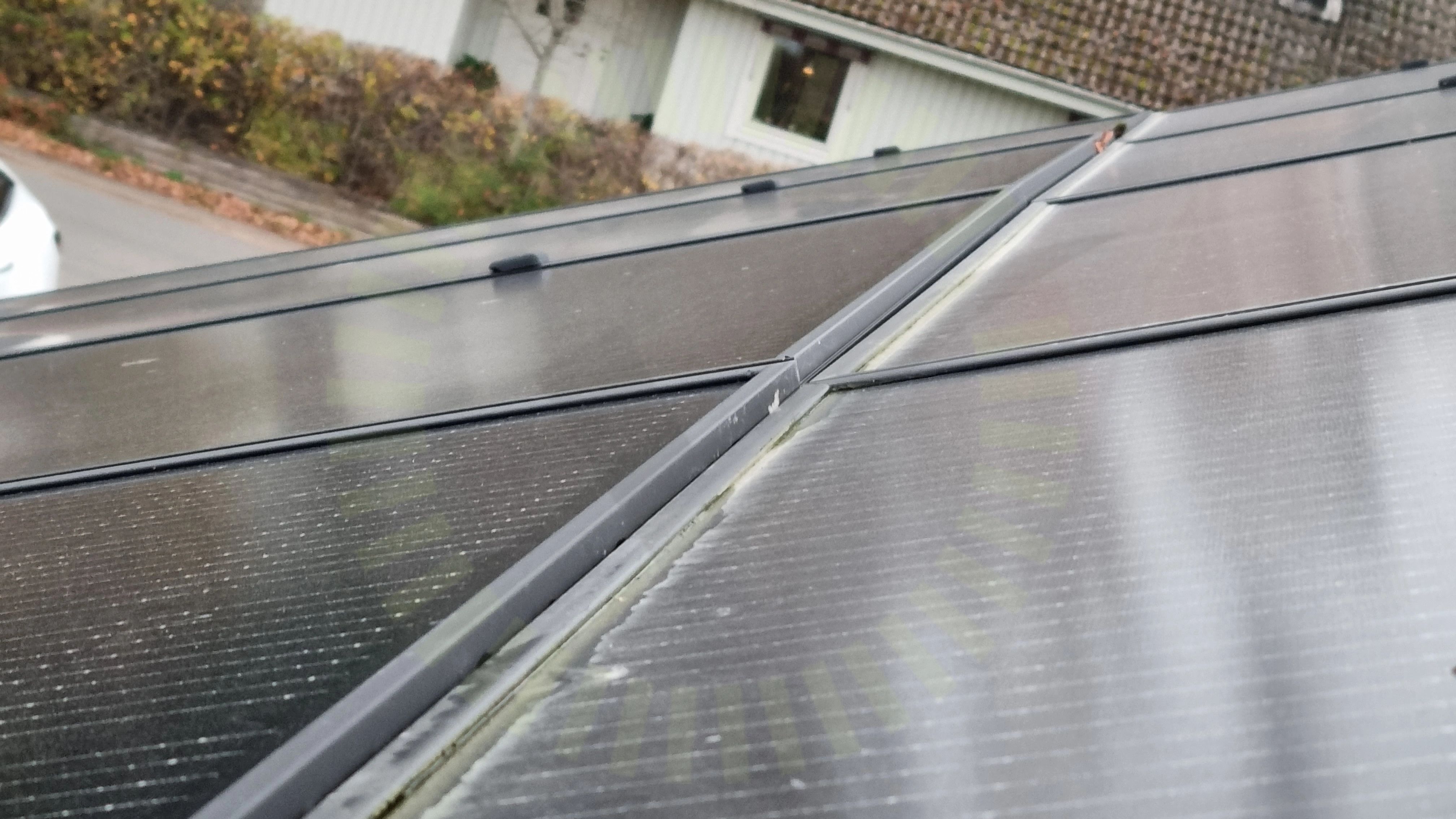

Höjdskillnad
3.2 Höjdskillnad

Inte godkänd

Paneler tandar. Undre rad ca 1.5 cm högre. Detta medför att överdriven snölast kan ansamlas på den övre panelen.

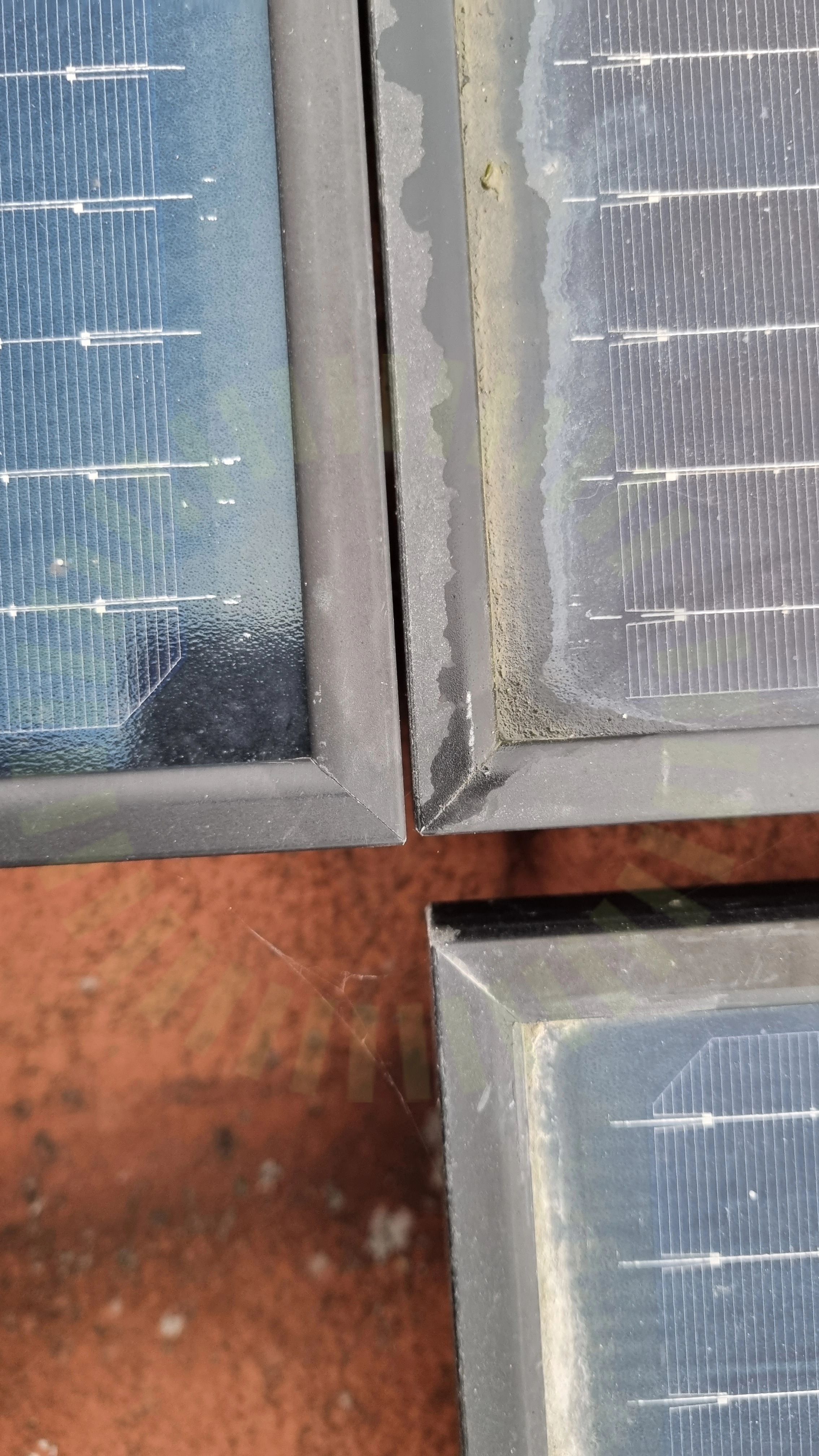

Mellanrum
3.3 Mellanrum

Inte godkänd

Paneler är ej separerade med godkänt avstånd.

Eurener Installation manual, sida 3
3.4 Fästens placering

Inte godkänd

Fästen är placerade ca 28 cm från kortsidan. Ska placeras mellan 460-525 mm. Panelens garantivillkor ej uppfyllda.

Tillverkarens anvisningar
Förbindelse av kontakter

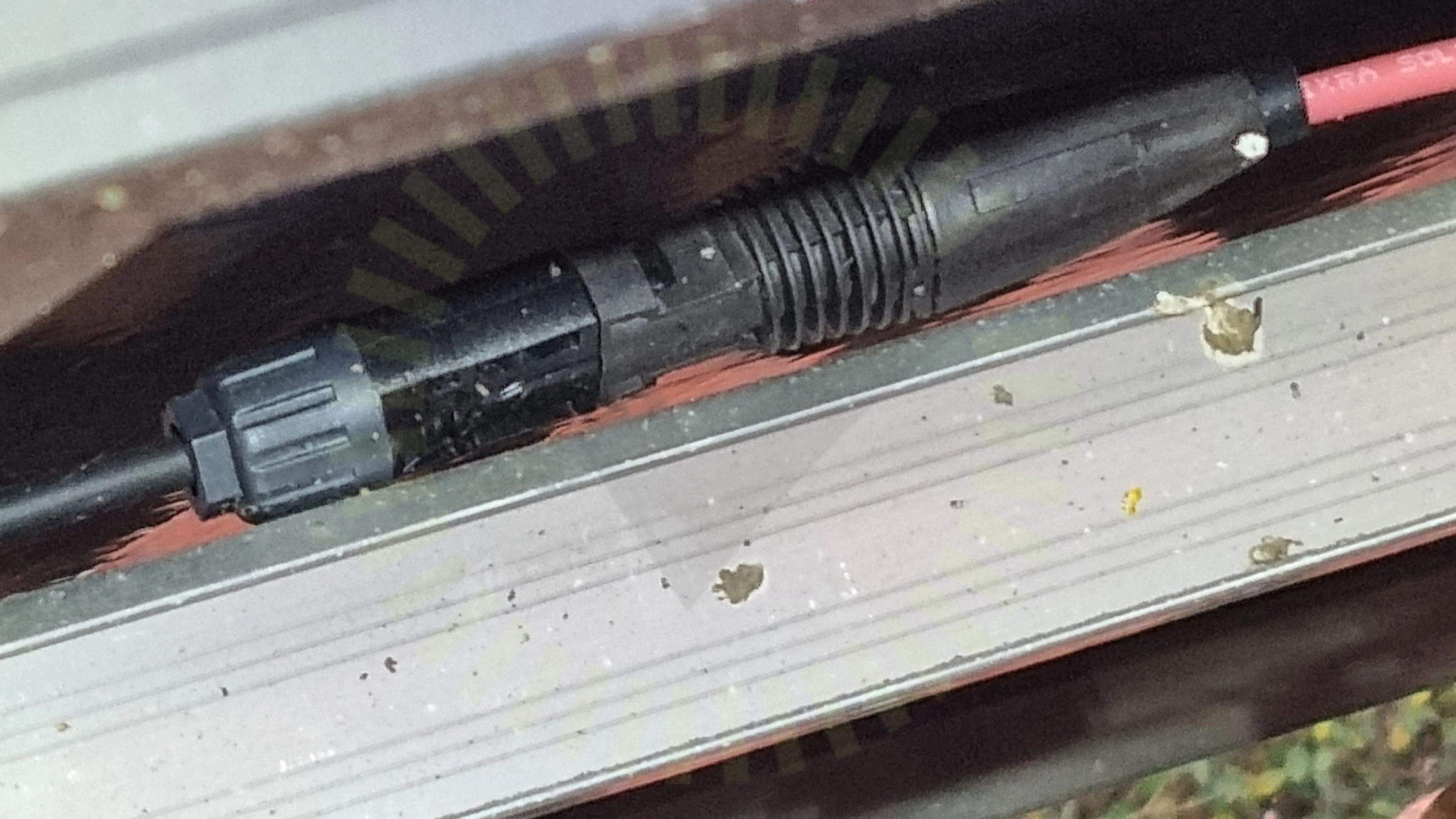

3.5 Förbindelse av kontakter

Inte godkänd

Kontakter från olika tillverkare är blandade I en förbindelse. Risk för brand på taket.

SS 436 40 00 (712.526.1)
Godkända kontrollpunkter
4/10
Dragavlastade
Dräneringshål
Skador
Skugga
Ej tillgängligt vid besiktning
1/10
Strängförläggning

Växelriktare

Anmärkningar
8/26

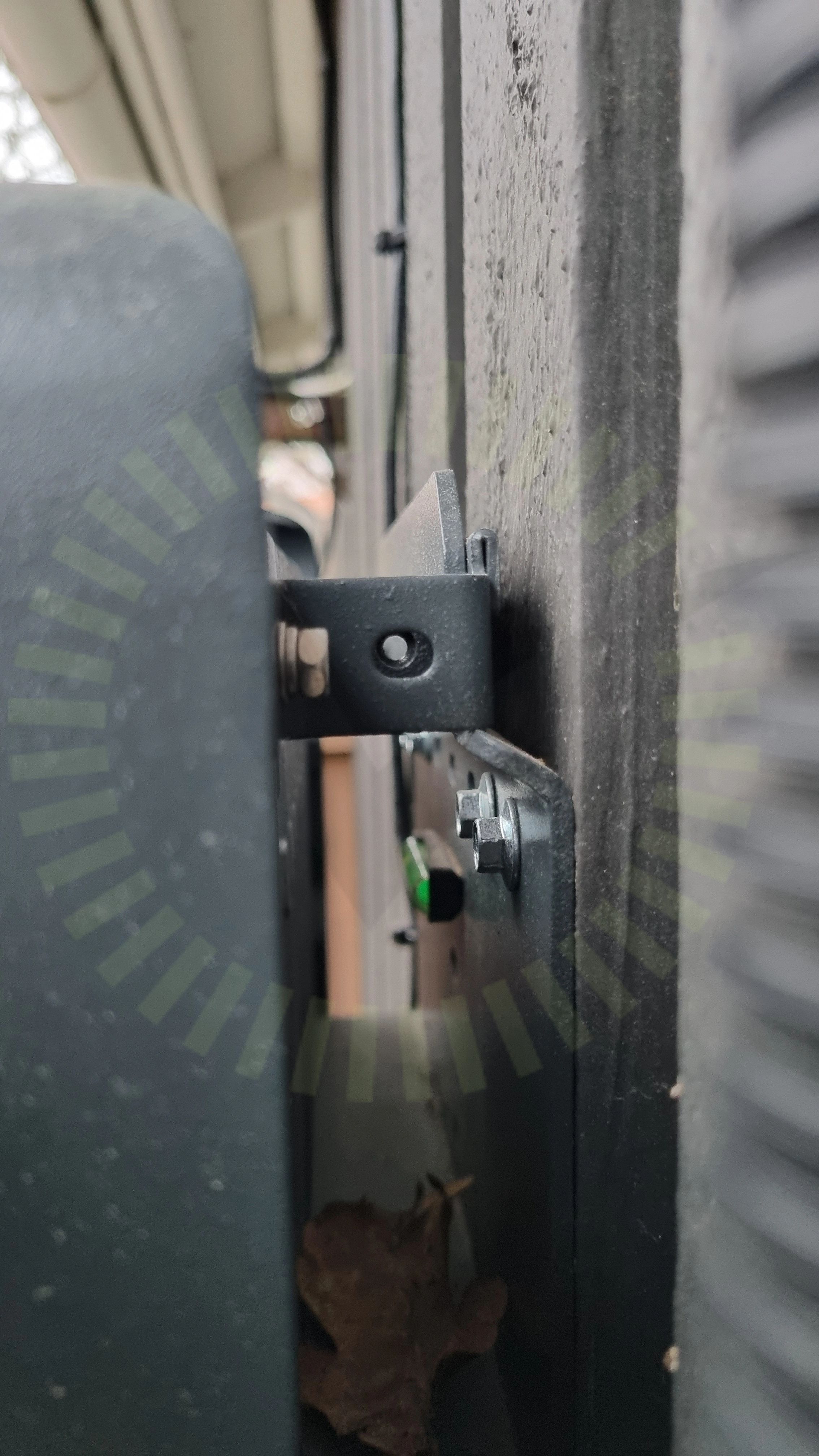

Fastsäkring av produkt
4.1 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad i infästningsplattan. Ramlar ner om den stöts i sidled eller uppåt.

Tillverkarens anvisningar

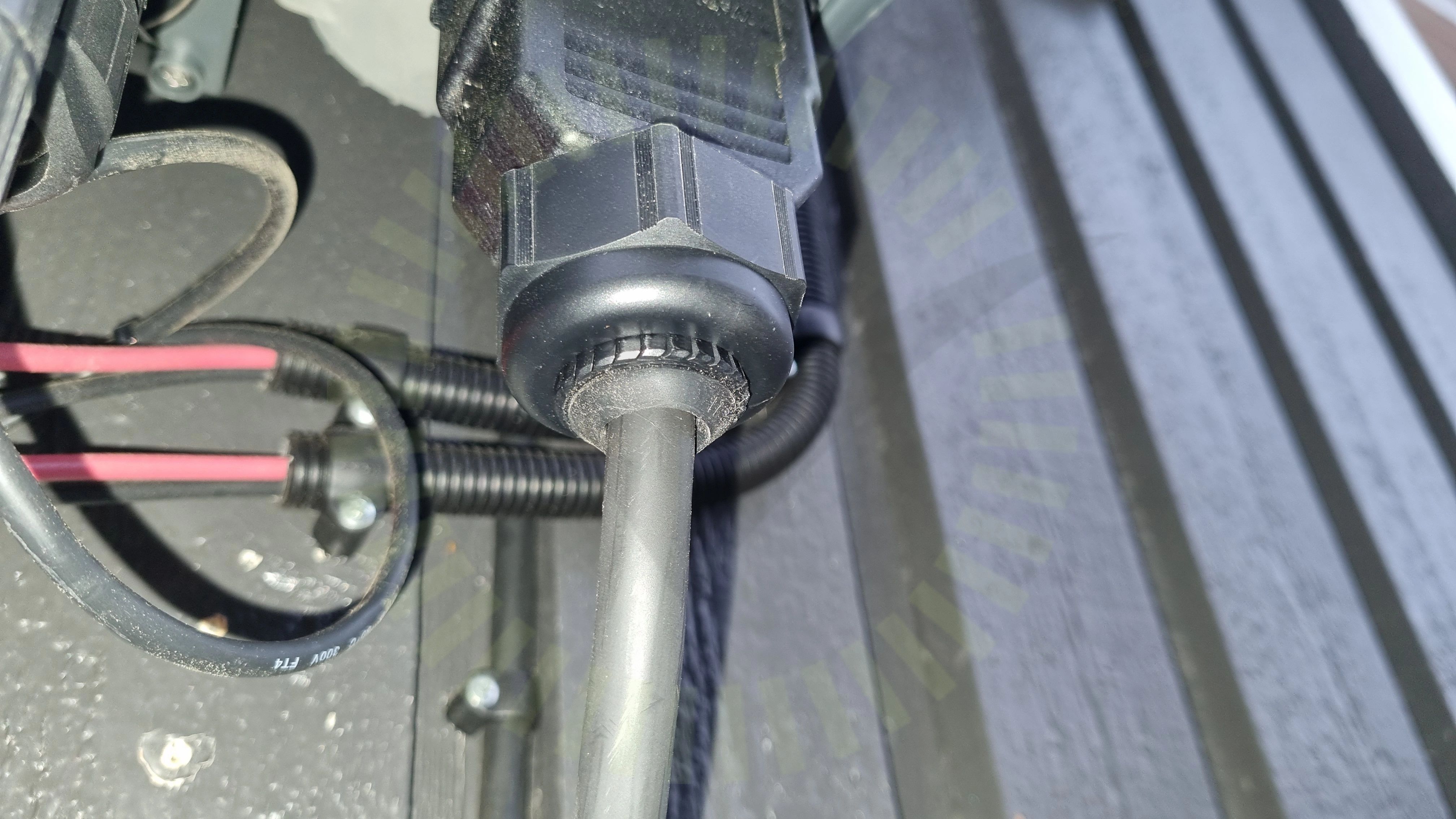

Förskruvning
4.2 Förskruvning

Inte godkänd

Förskruvning klämmer inte runt kabeln korrekt. Risk för elchock om den dras ur.

Tillverkarens anvisningar

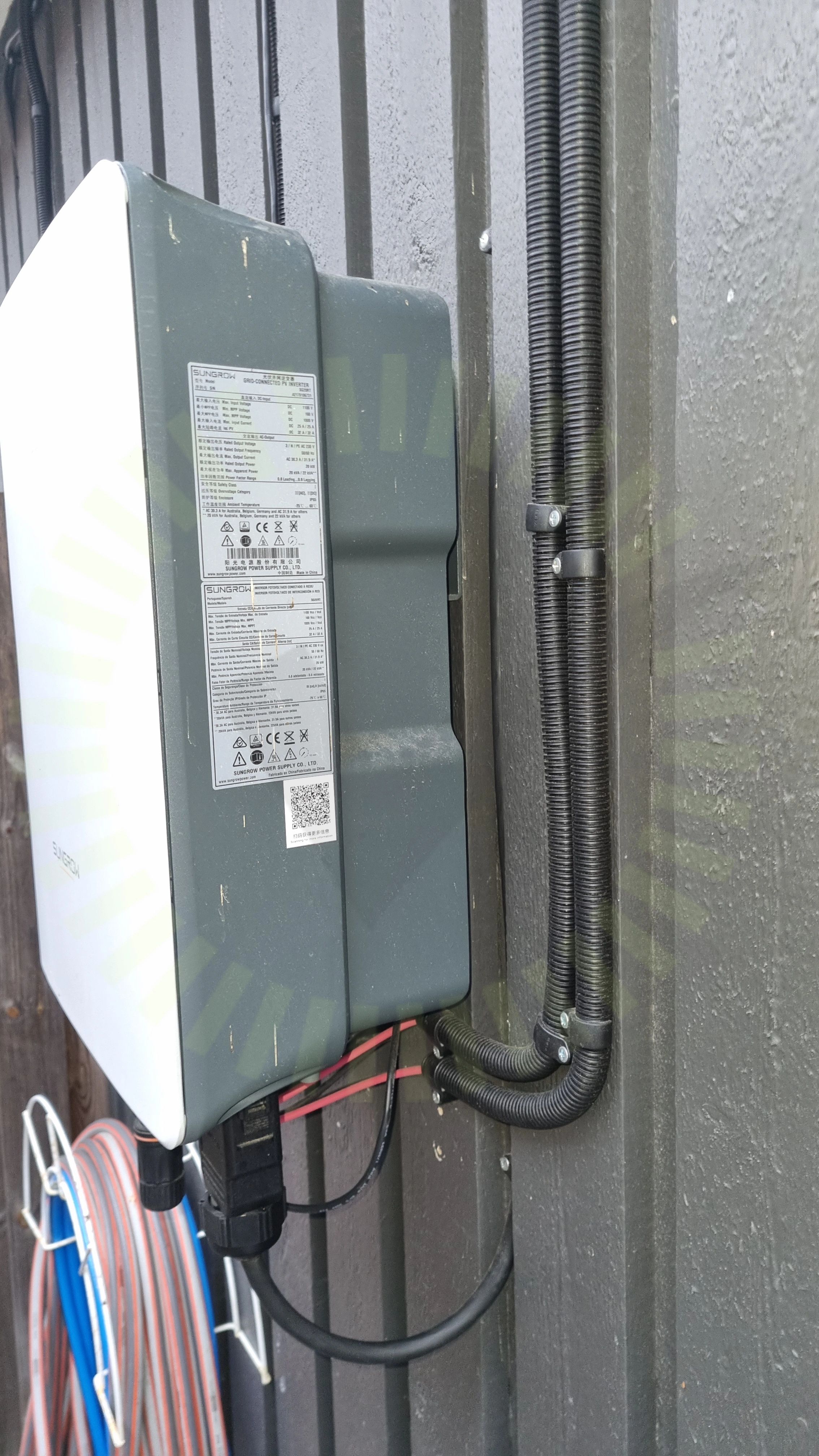

Infästning
4.3 Infästning

Inte godkänd

Växelriktare ska sitta på icke brännbart material. Sitter på träfasad.

Tillverkarens anvisningar
4.4 Anslutning

Inte godkänd

UC ansluten med 4mm mot plint i fasadmätarskåp.

4.5 Dokumentation Växelriktare

Inte godkänd

Projektering av växelriktare är missvisande. Gjord i solaredge, växelriktare är Sungrow. Optimerare finns ej i anläggningen men står i dokumentation att det finns. Strängar kopplade till samma MPPT har olika antal paneler.

Kontakter

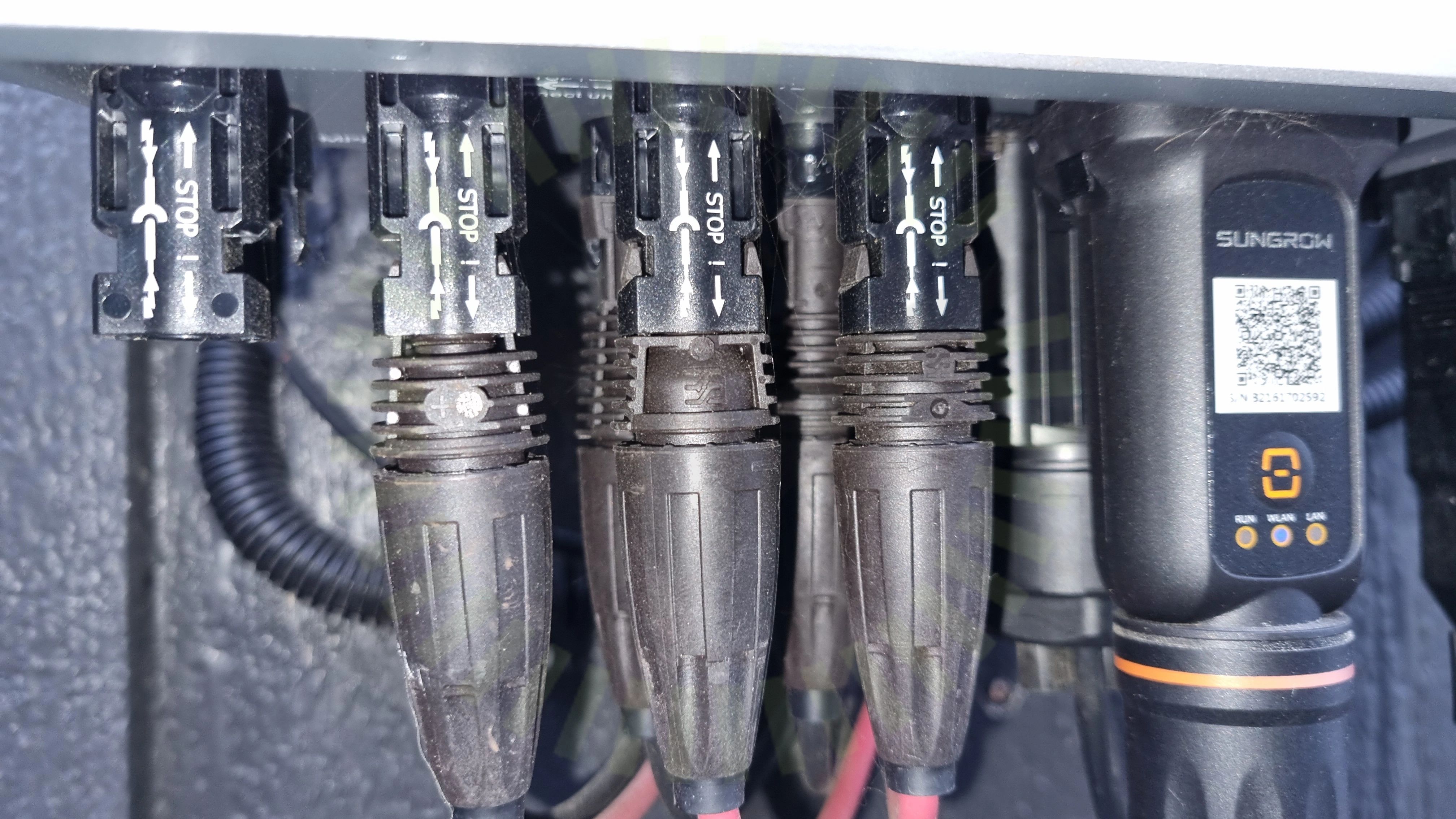

4.6 Kontakter

Inte godkänd

Kontakt längst till vänster är ej ordentligt intryckta. Låsning ej iklickad. Kontakter ansluta till växelriktaren är från en annan tillverkare än de förmonterade. Risk för brand.

Tillverkarens anvisningar

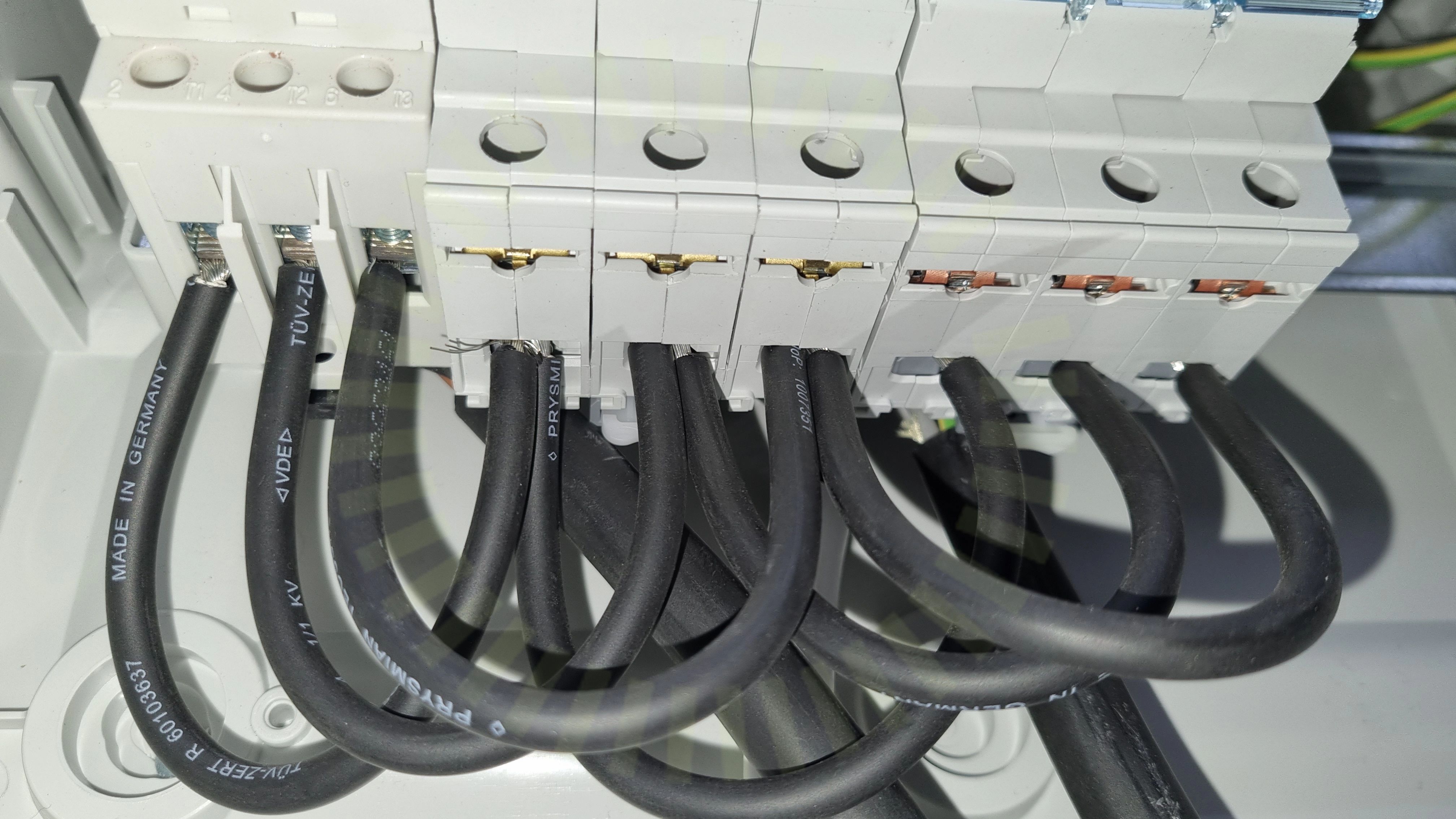

Ledare i central
4.7 Ledare i central

Inte godkänd

Solkabel använt i UC och för att ansluta smartmätare i fasadmätarskåp.

4.8 Säkring

Inte godkänd

Kabel med 4mm2 area avsäkrad med 32A.

Tillverkarens anvisningar
Godkända kontrollpunkter
18/26
AC Böjradie
AC Förläggning
AC Genomföringar
AC kabel skarp kant
AC Skador på kabel
Avstånd
DC Förläggning
DC Genomföringar
DC Skador på kabel
DC Kablage egenskaper
DC Yttre påverkan
Huvudsäkring
Kabel
Ledare fastspända
Märkning
Skador
Utrymme
Vinkel
