Besiktningsrapport
8.2
Installation av
E.ON
Datum
31 augusti 2023
Ort
LUND, Skåne län
Panelkablagets böjradie
Förbindelse av kontakter
Klämmornas placering

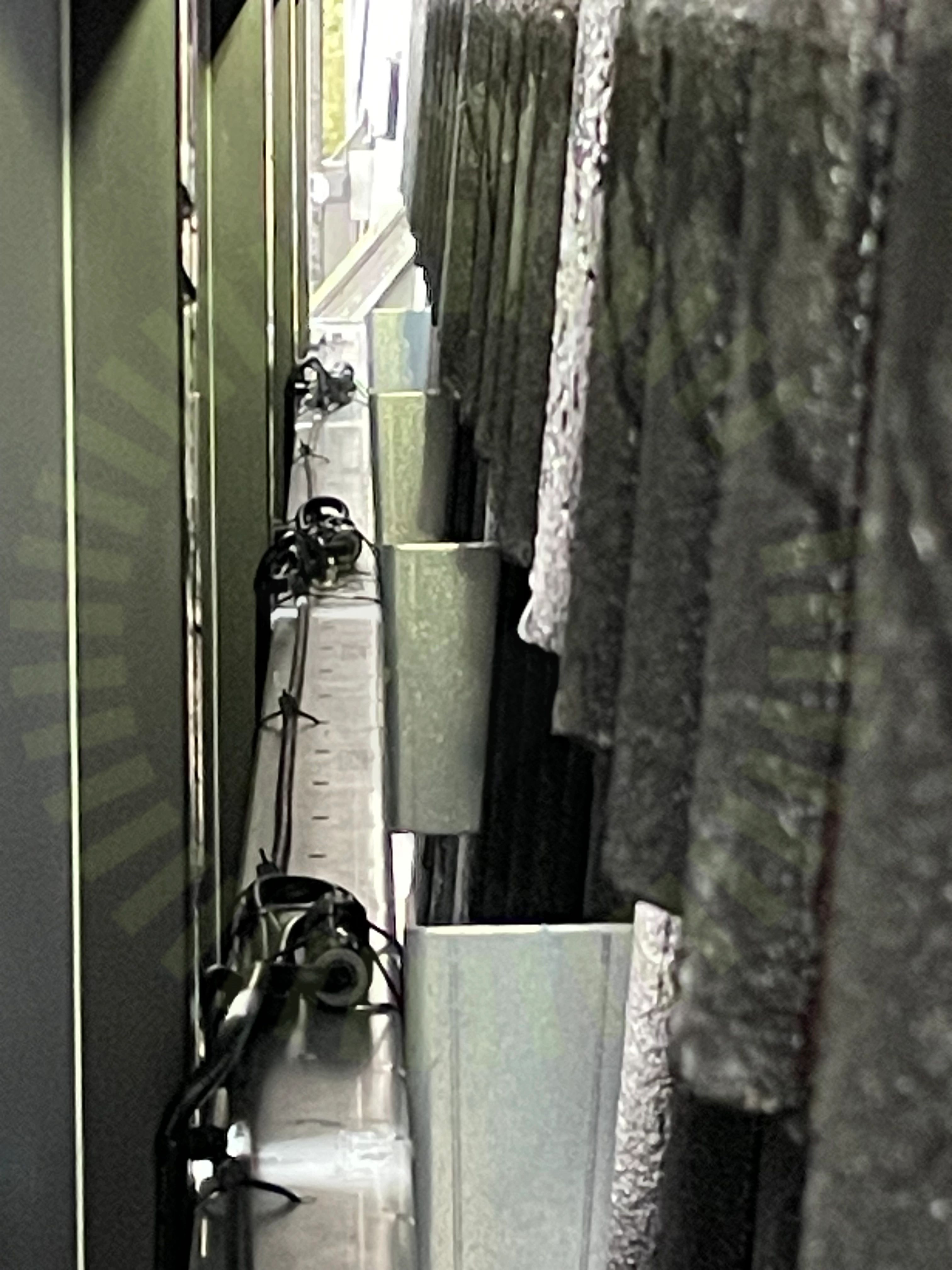

+ 7
83% godkända
17% ej godkända
Om installationen
Paneler
JA Solar: JAM60S20/21 355-375MR
Montagesystem
Weland Stål: Läktfästen
Växelriktare
GoodWe: GW4-15K SDT G2 Series
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Undercentral
Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
2/3
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6
Tak 1, JA Solar: JAM60S20/21 355-375MR
Anmärkningar
4/17

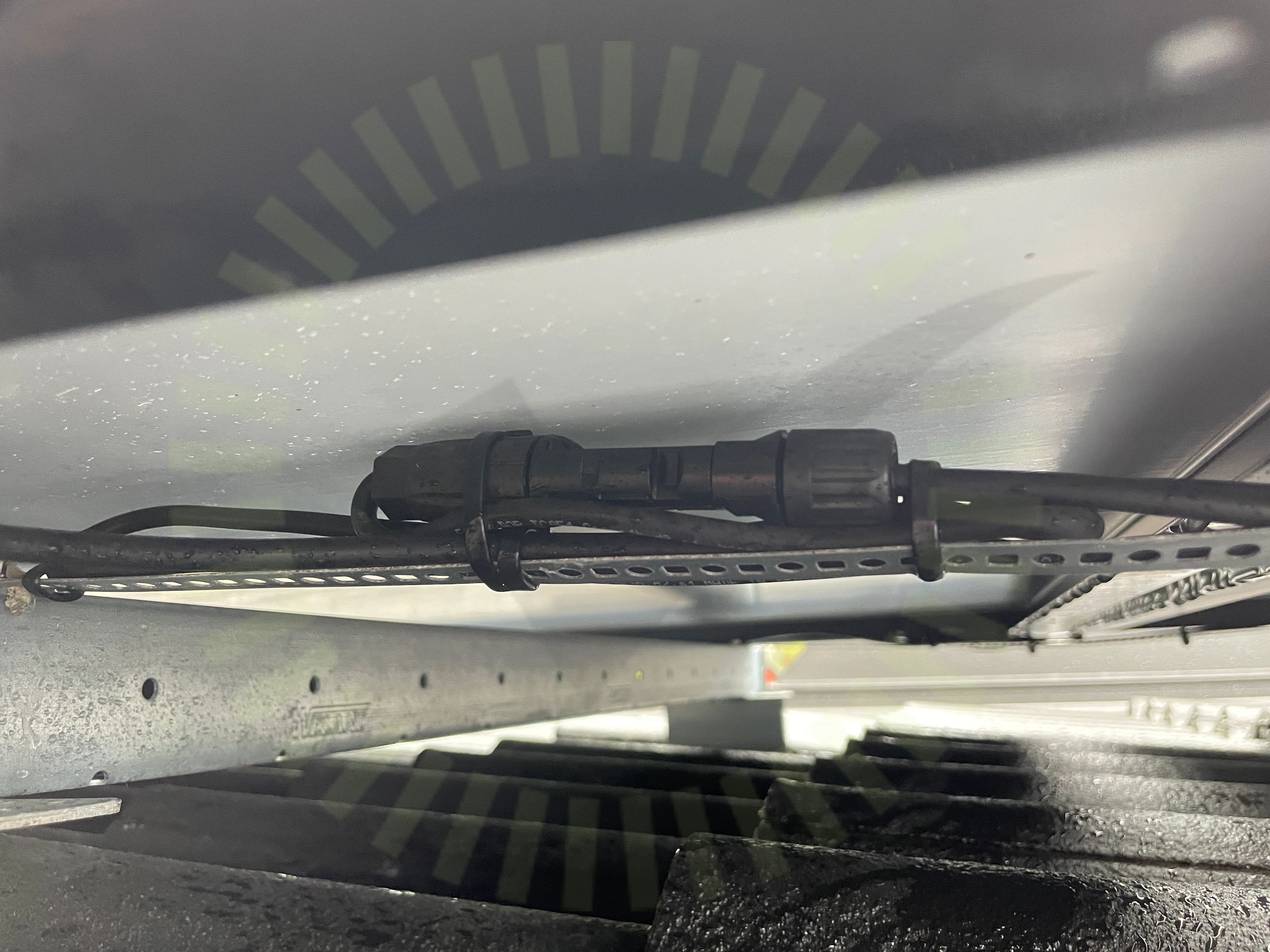

3.1 Förbindelse av kontakter
Inte godkänd
DC kontakter i förbindelse är från olika tillverkare

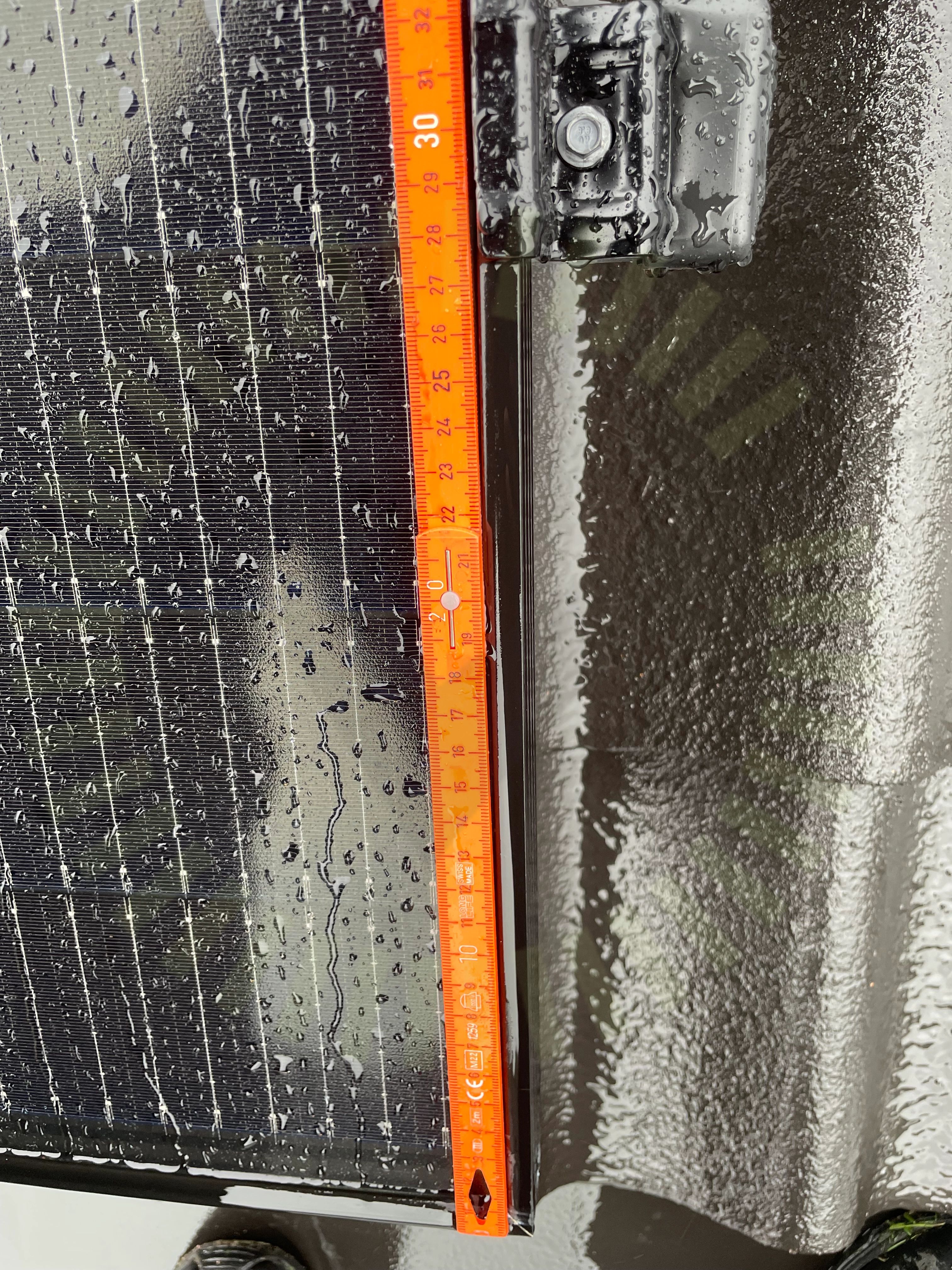

3.2 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
3.3 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje.
3.4 Panelkablagets böjradie
Inte godkänd
Panelernas kablar har en för skarp böjradie.
Godkända kontrollpunkter
13/17
Tak 1, Weland Stål: Läktfästen
Anmärkningar
6/23
4.1 Klämmor rätt förläggning
Inte godkänd
Fästen ligger inte korrekt i skenan. Bottendel är skadad.

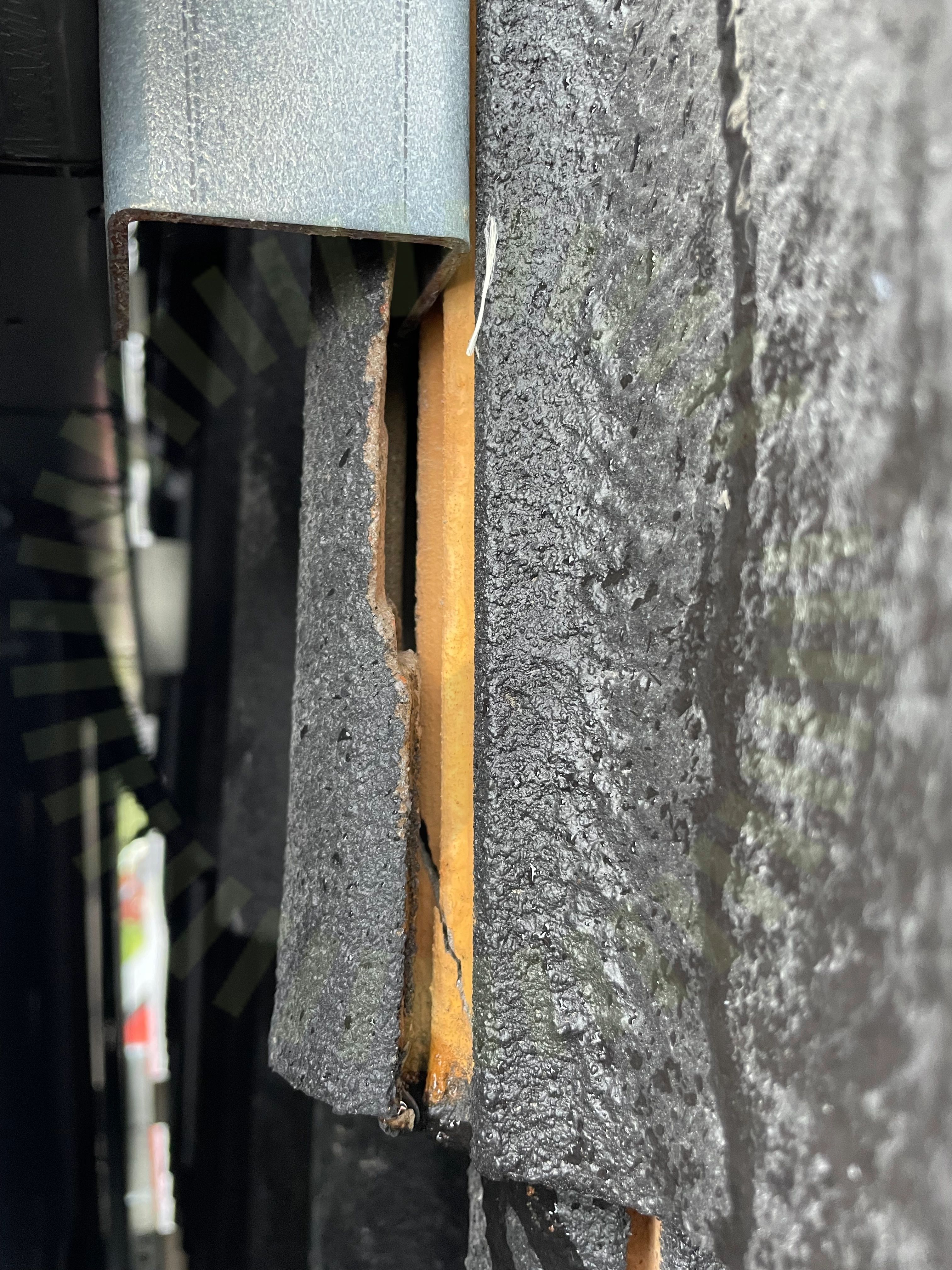

4.2 Skador
Inte godkänd
Flertalet takpannor är skadade efter slipning och risk för att vatten ska tränga sig in förekommer.
4.3 Skenors avstånd till varandra
Inte godkänd
En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.
4.4 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
4.5 Takkrokarnas CC
Inte godkänd
Lastberäkning saknas. Kontroll av korrekt avstånd mellan infästningar inte möjligt.
4.6 Underbyggnad
Inte godkänd
Lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt. Bärläkt 45x70mm.
Godkända kontrollpunkter
17/23
Undercentral
Anmärkningar
2/9

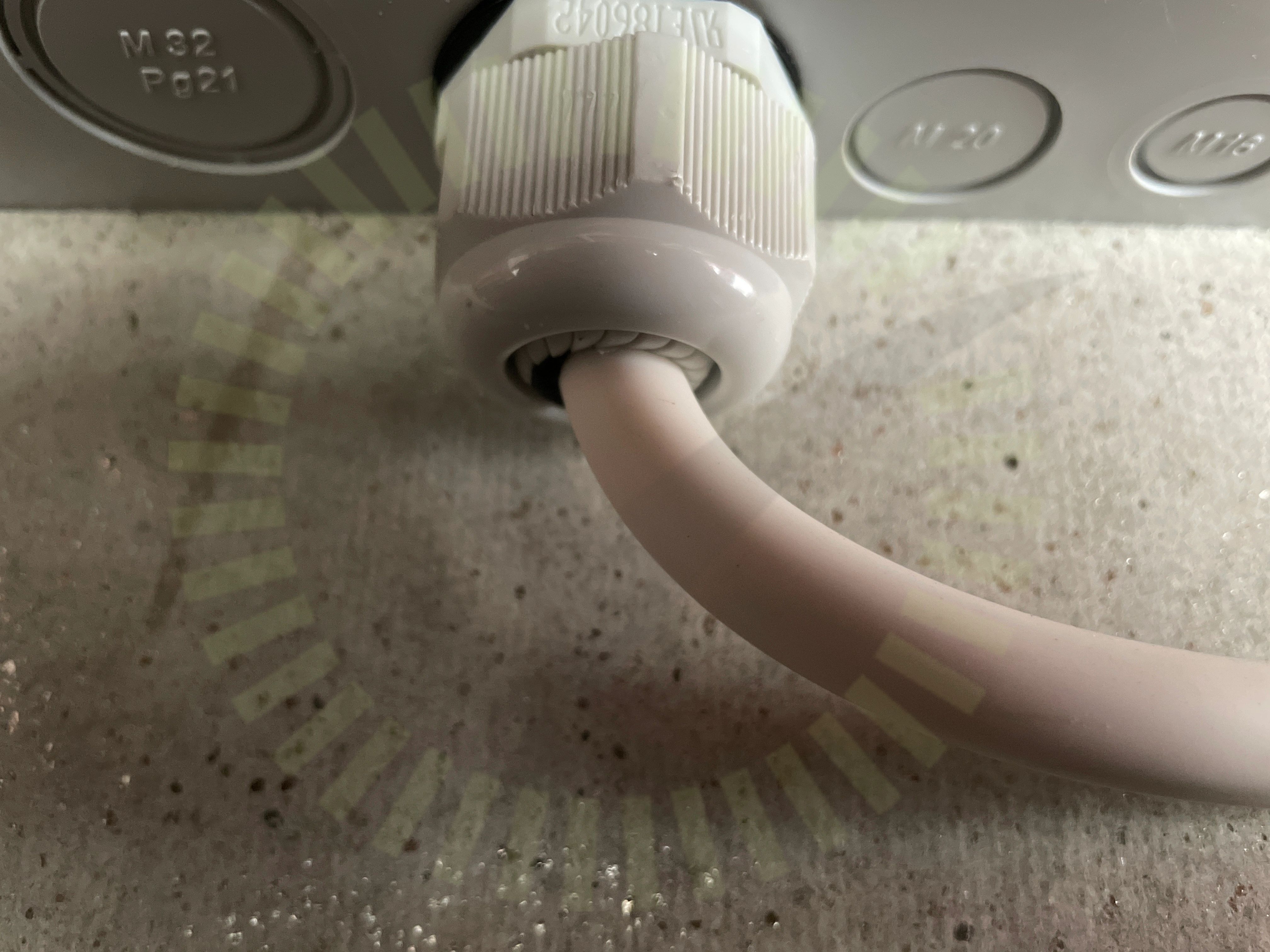

5.1 Böjradie
Inte godkänd
Kablage är uppfäst på ett sådant vis att ledarna kan skadas av dragpåverkan.

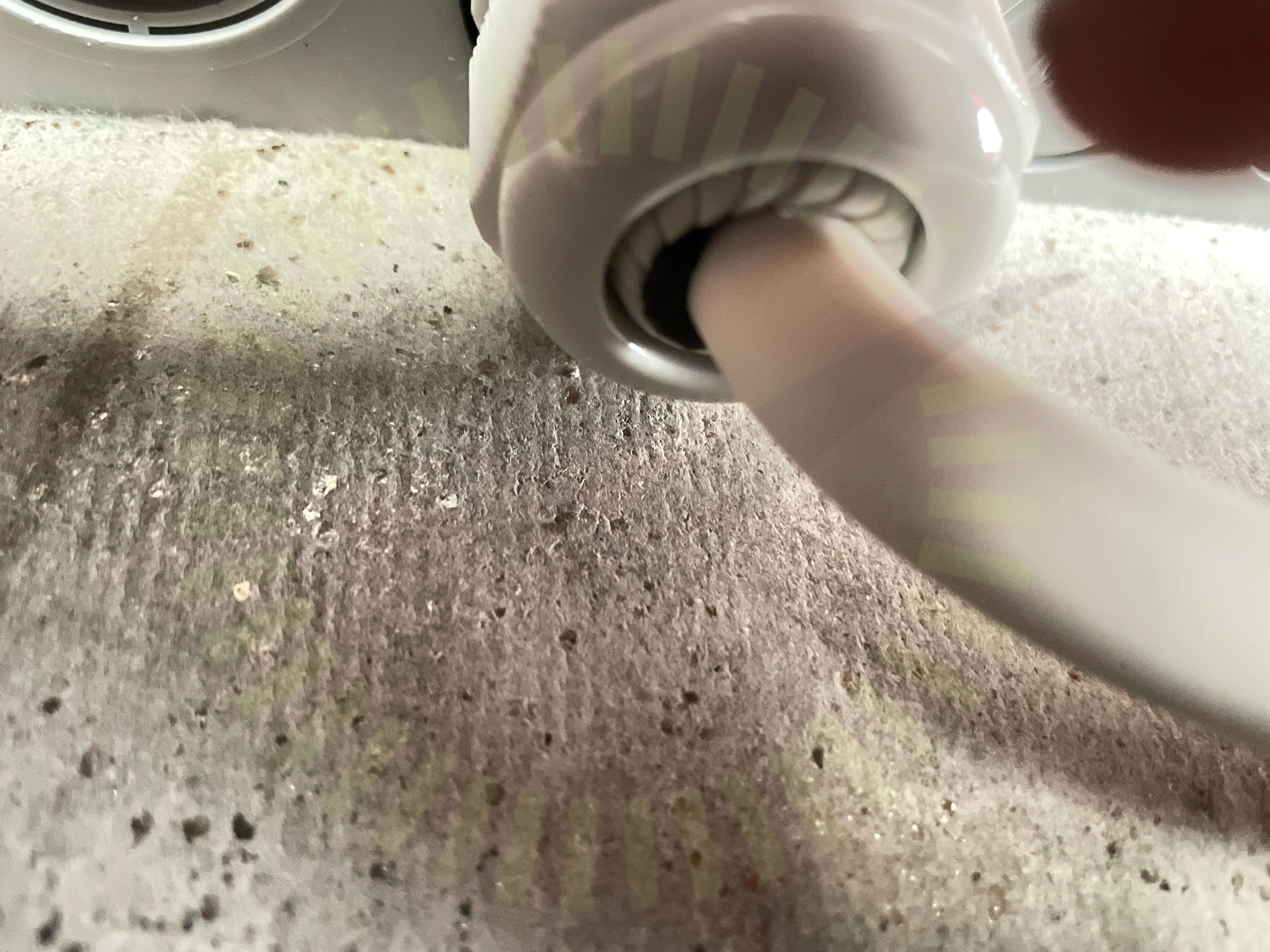

5.2 Förskruvningar
Inte godkänd
Kablage drar åt höger och utsätter förskruvningen för negativ påverkan, förskruvning håller ej tätt.
Godkända kontrollpunkter
7/9
Varselmärkning
Anmärkningar
1/5

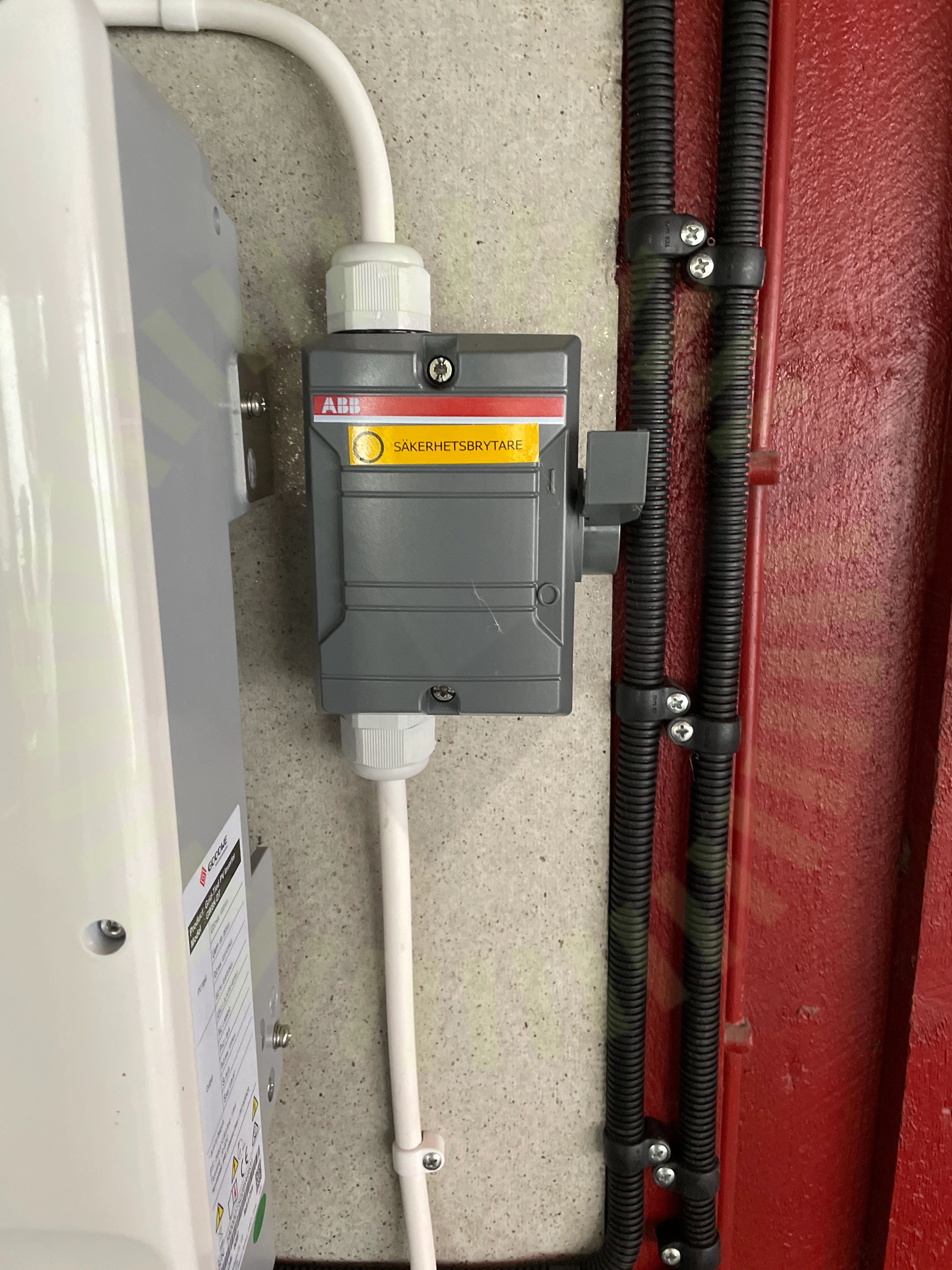

6.1 Varning för backspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för bakspänning saknas enligt krav. Se referens.
Godkända kontrollpunkter
3/5
Ej tillgängligt vid besiktning
1/5
Växelriktare
Anmärkningar
2/35

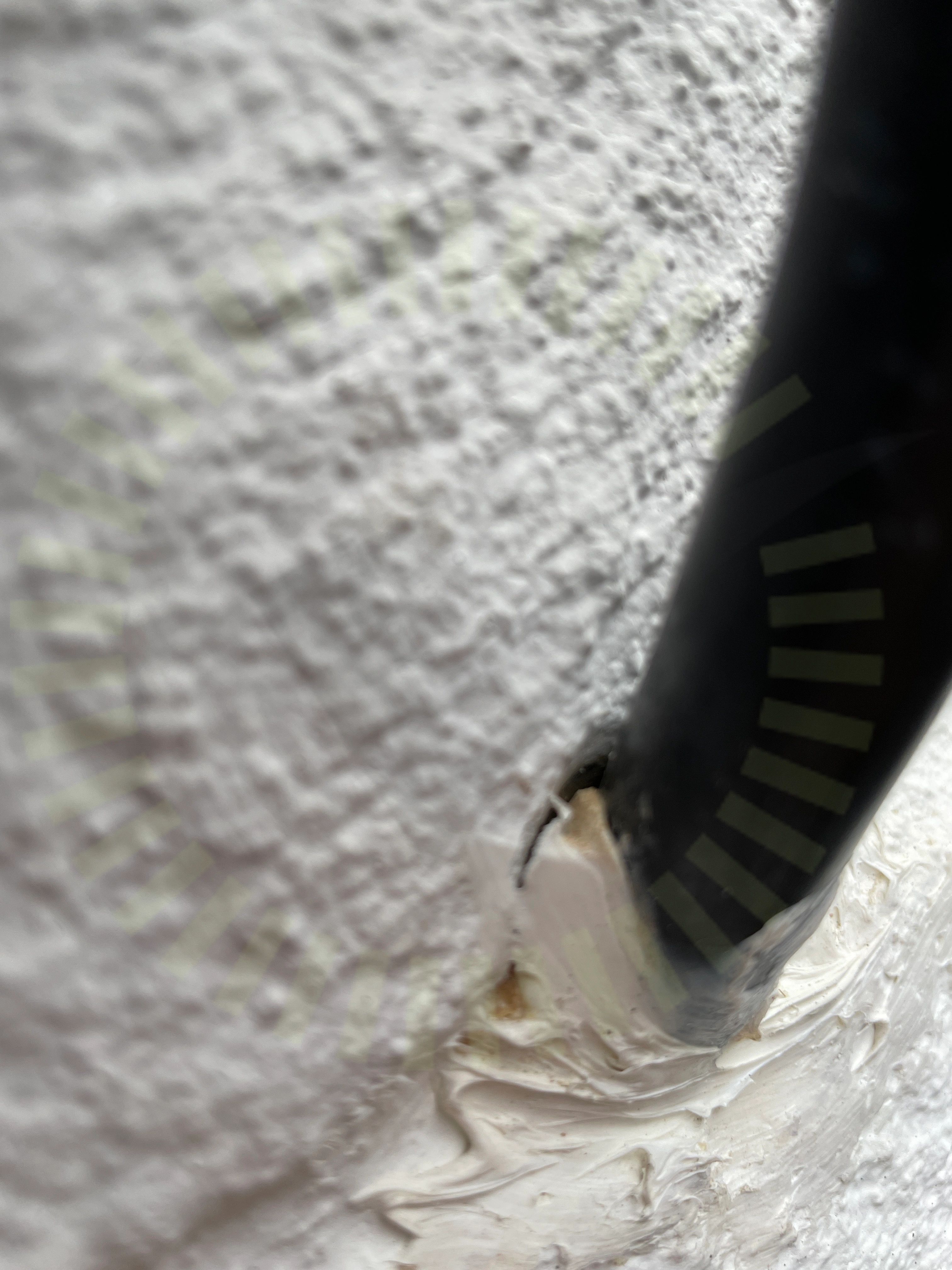

7.1 Genomföringar
Inte godkänd
Genomföring till mätarskåp är inte tätad korrekt.

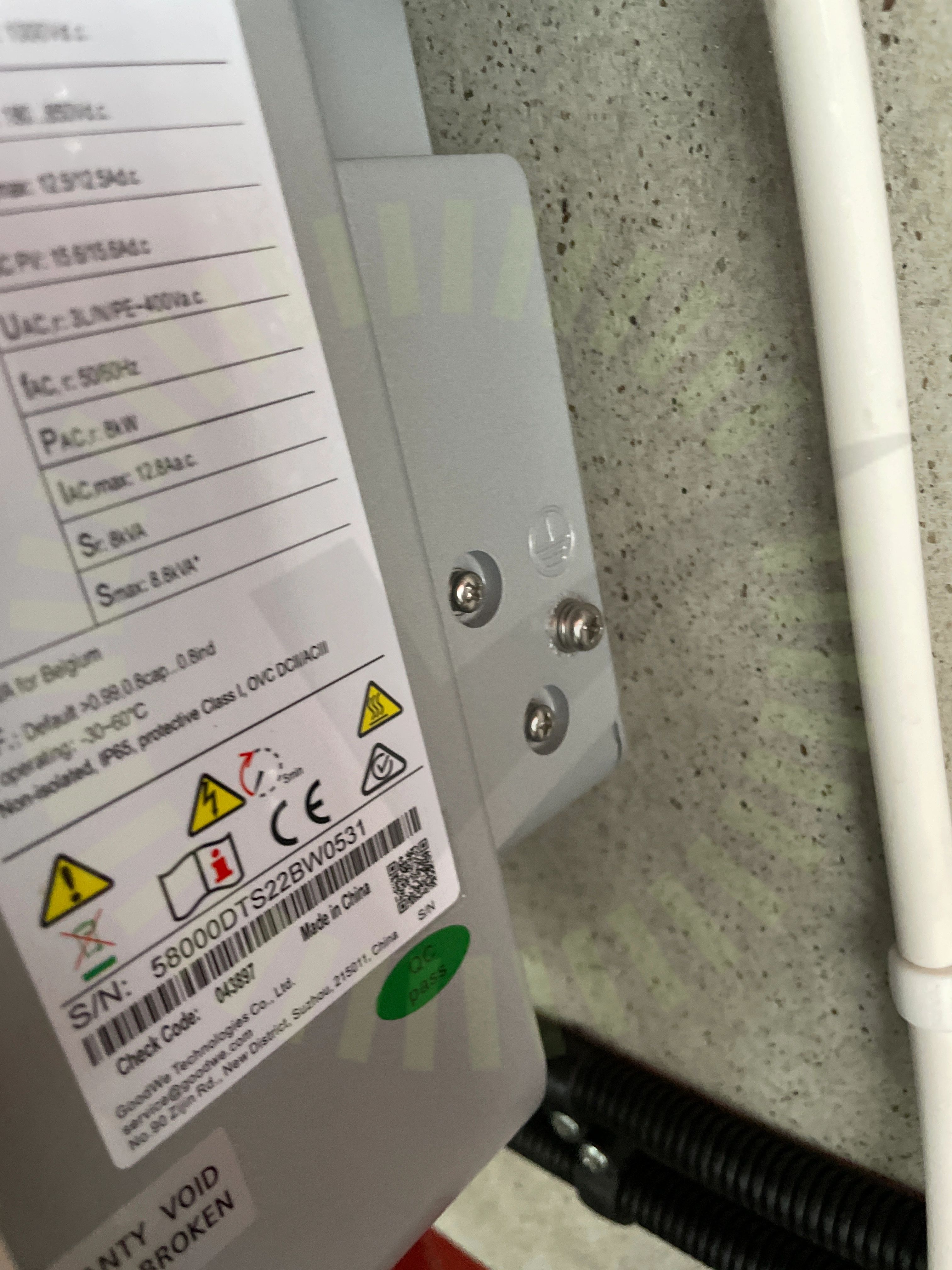

7.2 Jordning av chassi
Inte godkänd
Växelriktarens chassi är inte jordat.
Godkända kontrollpunkter
32/35
Ej tillgängligt vid besiktning
1/35
