Besiktningsrapport

9.8

Installation genom

Nova Solar

Datum

19 februari 2025

Ort

Västra Frölunda, Västra Götalands län

Skadat kablage

Anslutning av smartmätare

Anslutning av ledare

+ 1

95% godkända

5% ej godkända

Om installationen

Paneler

Trina: TSM-NEG9RC.27

Paneler

Trina: TSM-NEG9RC.27

Montagesystem

Nordmount: Falsad/Klickplåt

Montagesystem

Nordmount Panntak: Bärläkt

Växelriktare

SAJ: H2-(5-10)K-T2

Batteri

SAJ: B2-(5.1-25.6)-HV1

Tillbehör

CHINT: Sungrow DTSU666

Tillbehör

Säkerhetsbrytare AC

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (13)Smartmätare (4)Säkerhetsbrytare AC (7)Tak 1, Nordmount: Falsad/Klickplåt (20)Tak 1, Trina: TSM-NEG9RC.27 (14)Tak 2, Nordmount Panntak: Bärläkt (24)Tak 2, Trina: TSM-NEG9RC.27 (14)Varselmärkning (4)Växelriktare (34)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Anmärkningar

1/13

2.1 Anslutning till växelriktare

Kundkommentar

Batteriet fungerar inte. Det är felanmält och ska felsökas.

SAJ: B2 Series HIGH VOLTAGE BATTERY USER MANUAL B2-5.0-25.0-HV1 /HV5, Sida 34

Godkända kontrollpunkter

12/13

Avstånd närliggande objekt

Batteri PE

Batterikåpor

DC anslutning batteri

Fastsäkring av produkt

Lutning

Sammansättning av komponenter

Signalkabel batteri

Skador

Tillgång till batteriet

Uppfästning av kablage

Väderskydd

Smartmätare

Anmärkningar

1/4

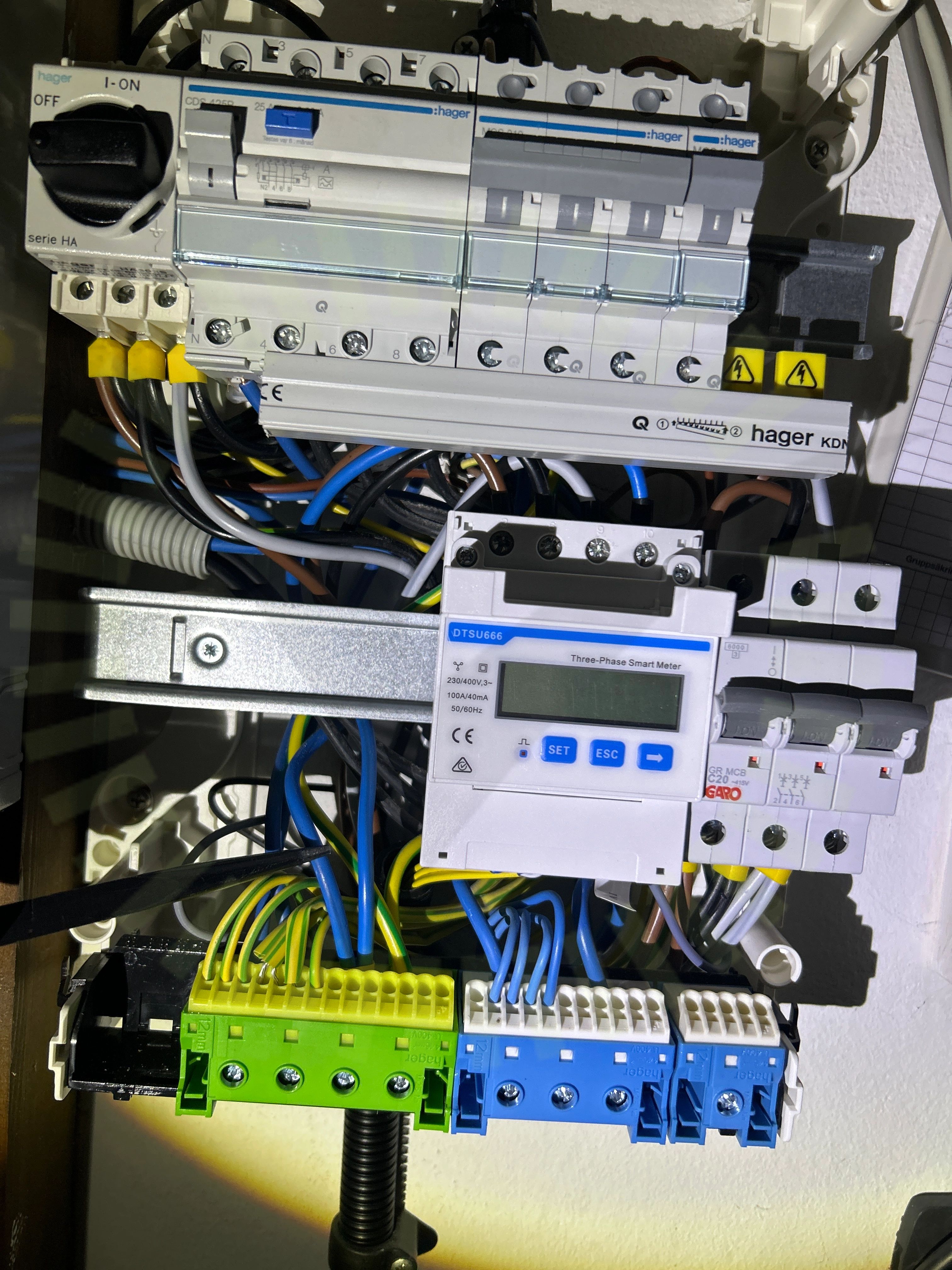

3.1 Anslutning av smartmätare

Inte godkänd

Neutralledaren är ansluten på jordplinten.

DTSU666-QIEN-Ver13-202007, Sida 6

Godkända kontrollpunkter

3/4

Fastsäkring av produkt

Signalkabel till växelriktaren

Skador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, Nordmount: Falsad/Klickplåt

Godkända kontrollpunkter

20/20

CC mått Infästning

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans kontakt med tak

Klämmans placering i skena

Klämmornas överlappning

Mittklämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Val av klämma

Väderbeständigt material

Ändklämmor

Tak 1, Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

14/14

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 2, Nordmount Panntak: Bärläkt

Anmärkningar

1/24

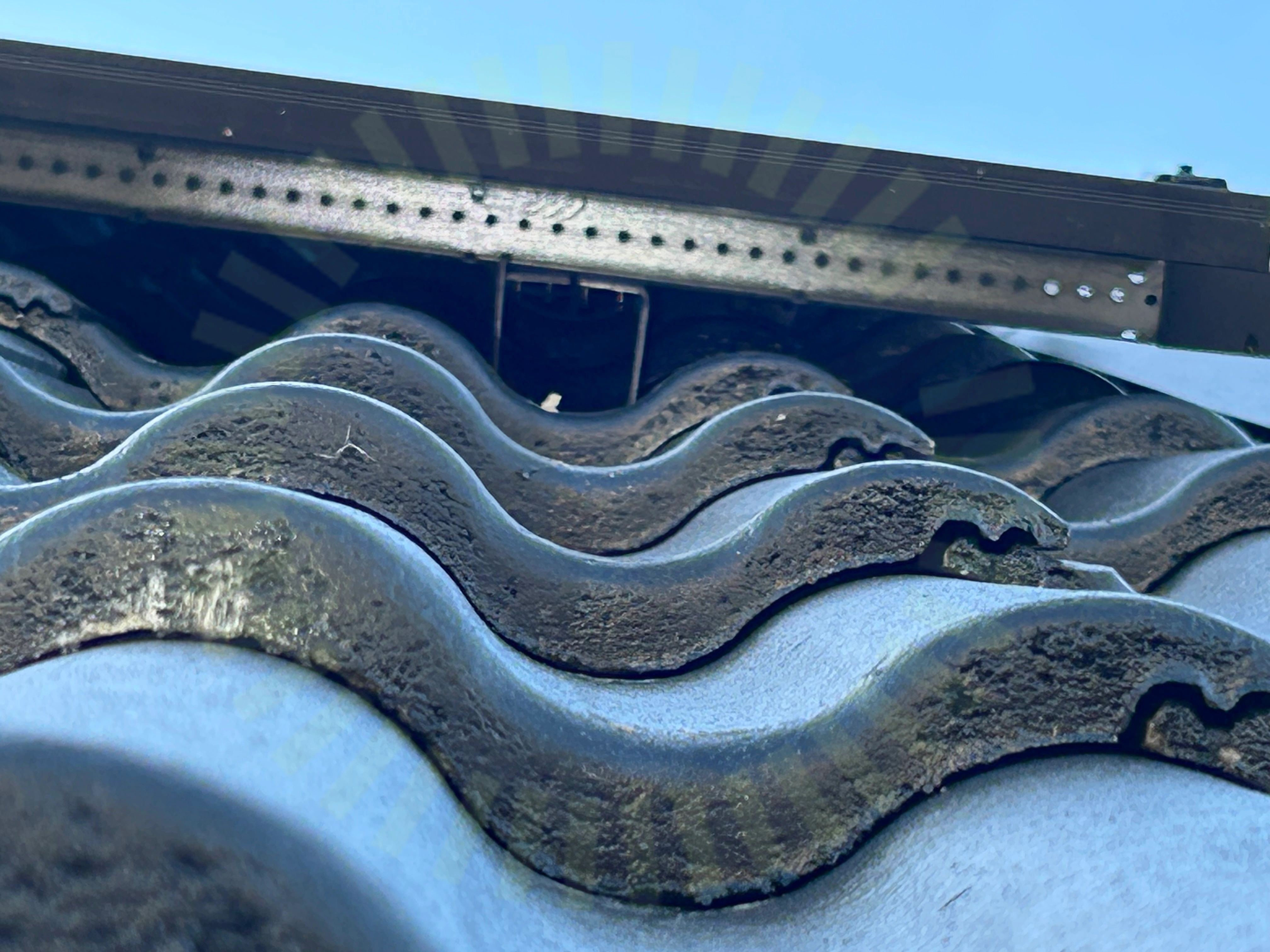

7.1 Skador

Inte godkänd

Bakom kroken i bild ligger en lös tegelpanna ovanpå den vanliga takpannan. Det är svårt att få en tydlig bild men det syns med blotta ögat på plats. Takpannan riskerar att ramla ner och orsaka skada.

Godkända kontrollpunkter

23/24

Använd skruv

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Klämmornas överlappning

Liggande skenor

Läktinfästning

Mittklämmor

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takgenomföring

Takkrokarnas CC

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Tak 2, Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

14/14

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

3/34

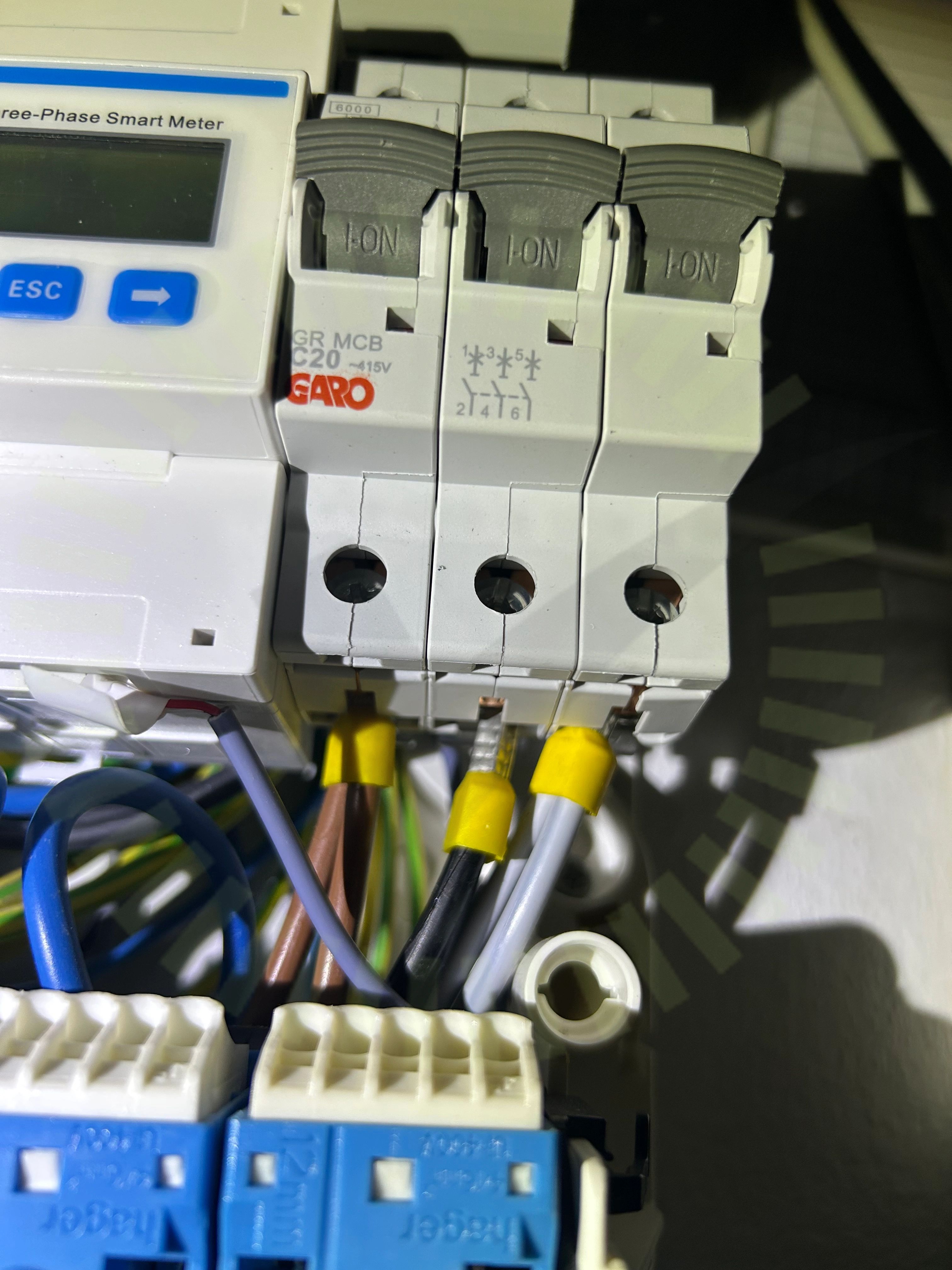

10.1 Anslutning av ledare

Inte godkänd

Ledare är inte fastsäkrade i plint.

SS 436 40 00 (134.1.4)

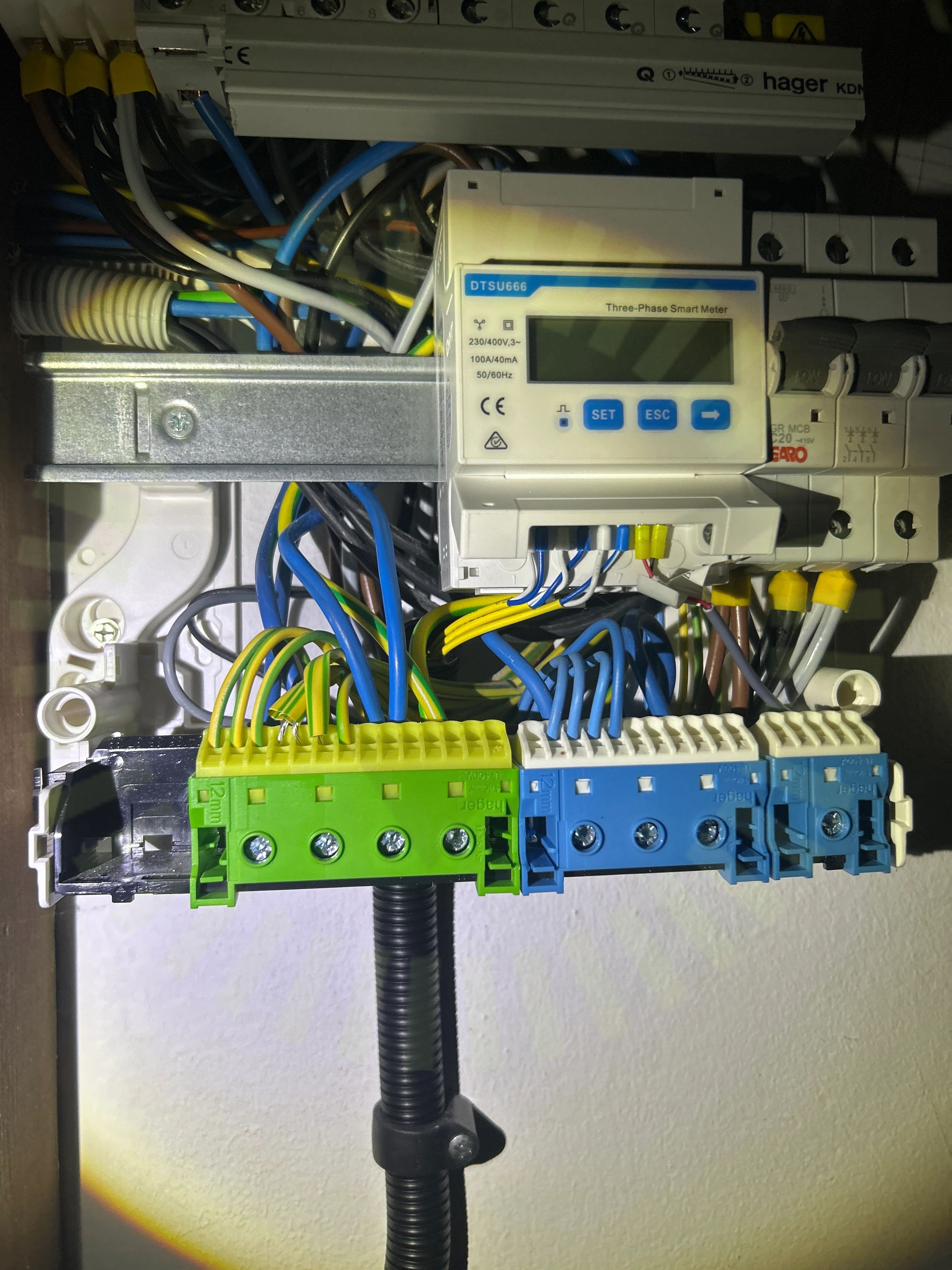

10.2 Anslutning av växelriktare

Inte godkänd

Neutralledaren är ansluten på jordplint trots att jordplint och neutralplint inte är byglade.

10.3 Skadat kablage

Inte godkänd

Mantel på kablage skadat.

Godkända kontrollpunkter

31/34

AC kablage förläggning

AC Kablage förläggning

Avstånd närliggande objekt

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning
