Besiktningsrapport

9.3

Installation av

Skandica Solar

Datum

31 oktober 2023

Ort

Öjersjö, Västra Götalands län

Växelriktarens IP klassning

Ändklämmor

Kabeluppfästning

+ 5

89% godkända

11% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB

Montagesystem

Nordmount Panntak: Bärläkt

Växelriktare

GroWatt: MOD 3-10KTL3-XH

Tillbehör

Säkerhetsbrytare AC

Installerad av Skandica Solar som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (7)Tak 1, Longi: LR5-54HPB (17)Tak 1, Nordmount Panntak: Bärläkt (26)Varselmärkning (5)Växelriktare (35)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

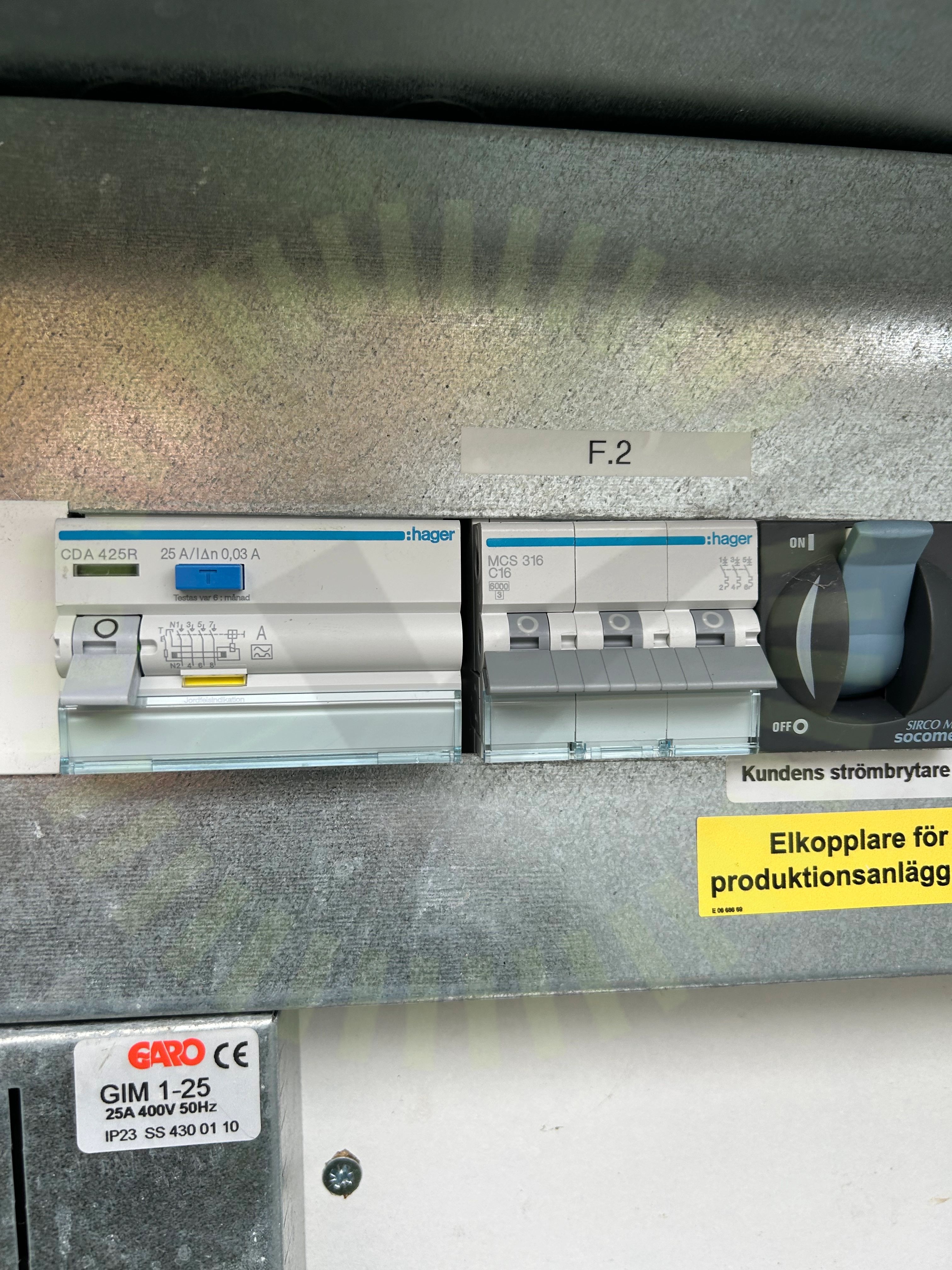

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, Longi: LR5-54HPB

Godkända kontrollpunkter

16/17

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Kontaktdon

Mellanrum

Panelkablaget generell böjradie

Panelkablagets böjradie

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Överlappning

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

4/23

4.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

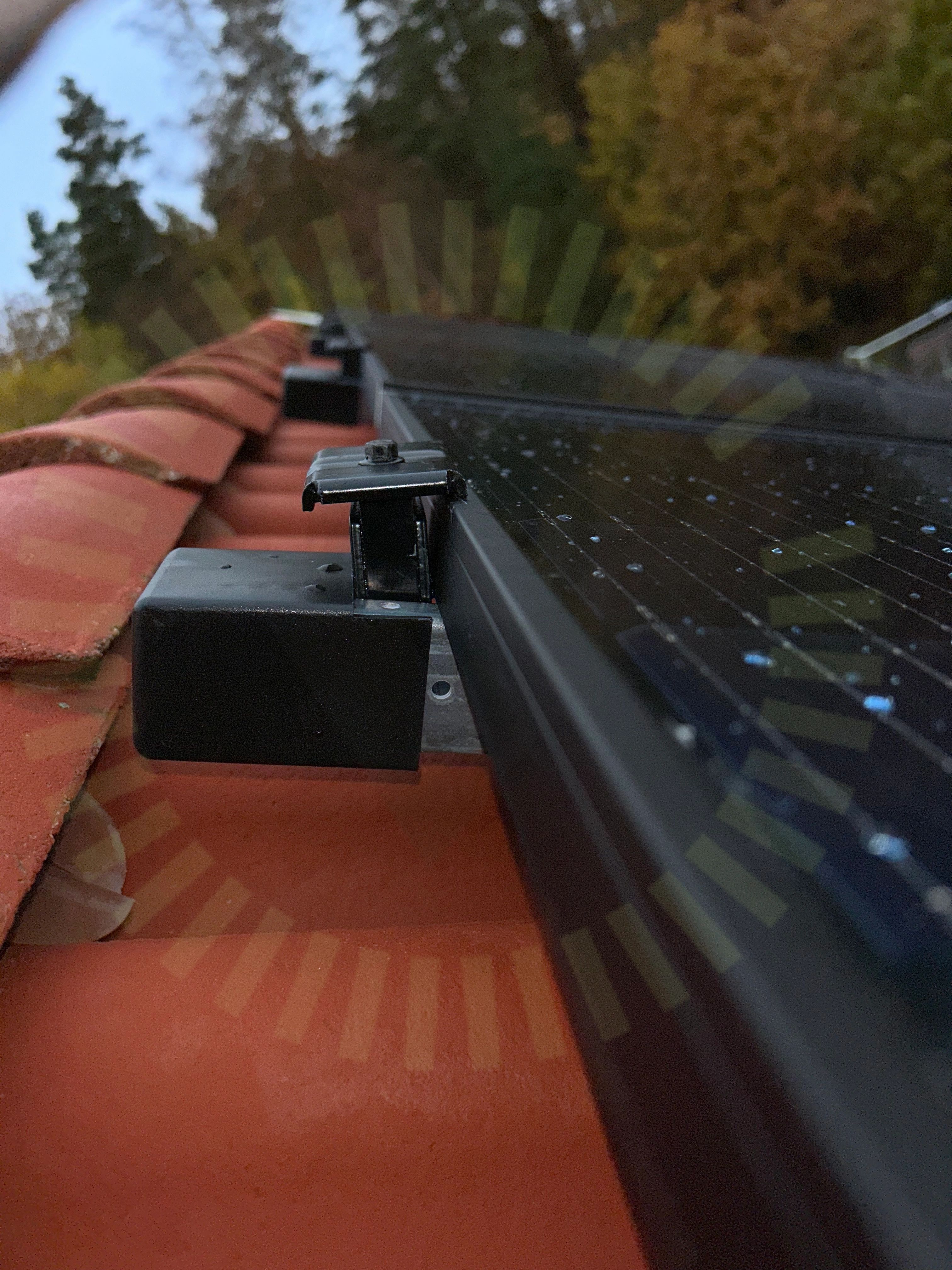

4.2 Ändklämmor

Inte godkänd

Ändklämma ligger inte emot panelens ram.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3

4.3 Potentialutjämningsledare

Inte godkänd

Potentialutjämningsledare följer inte plus och minus på taket.

SS 436 40 00, 712.542.103

4.4 Skenskarvar

Inte godkänd

För få plåtskruv har använts till skenskarv.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 2

Godkända kontrollpunkter

18/23

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Klämmornas överlappning

Läktinfästning

Mittklämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takkrokarnas CC

Underliggande takpanna

Väderbeständigt material

Ej tillgängligt vid besiktning

1/23

Takgenomföring

Varselmärkning

Anmärkningar

1/5

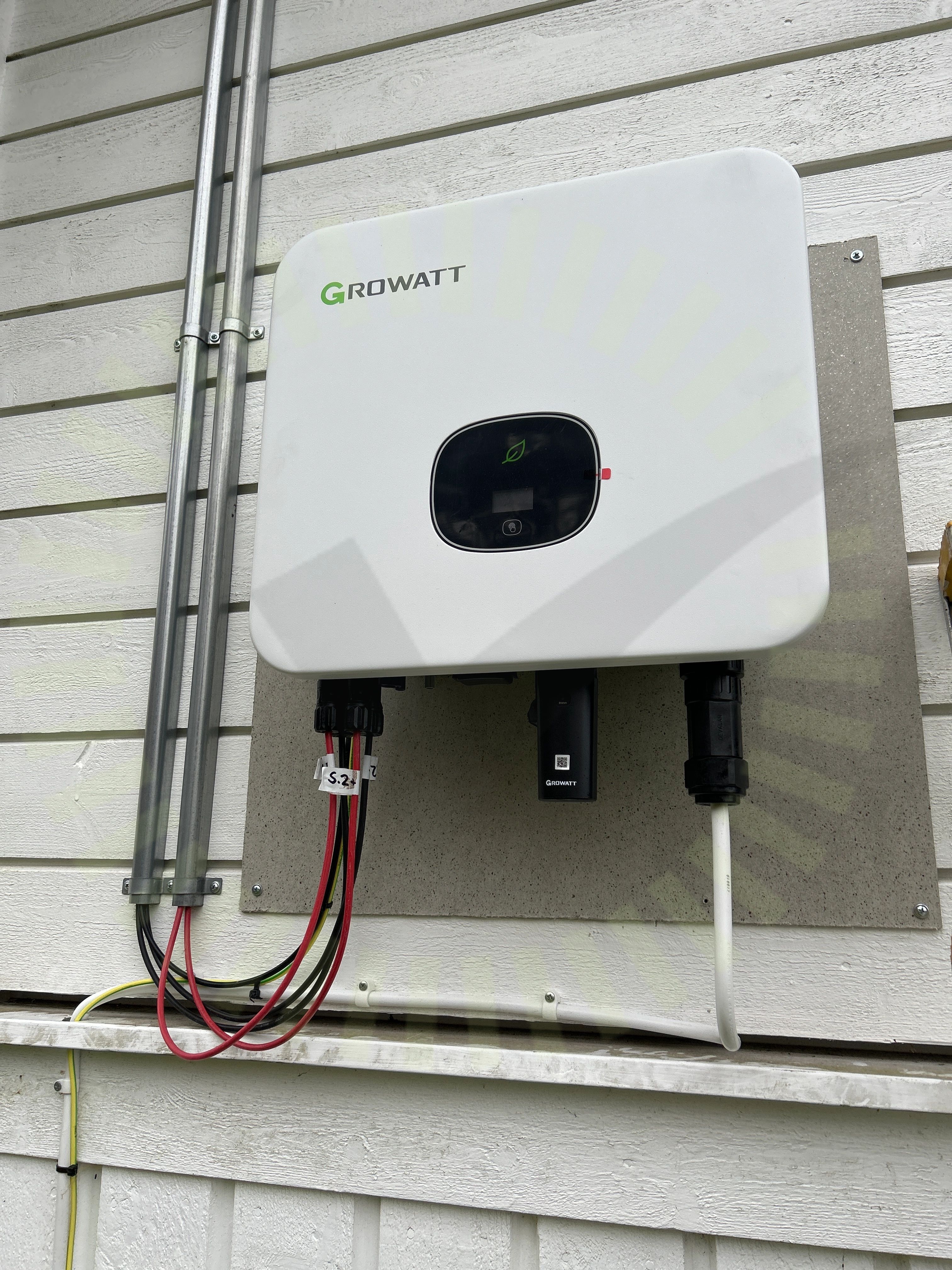

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

5/35

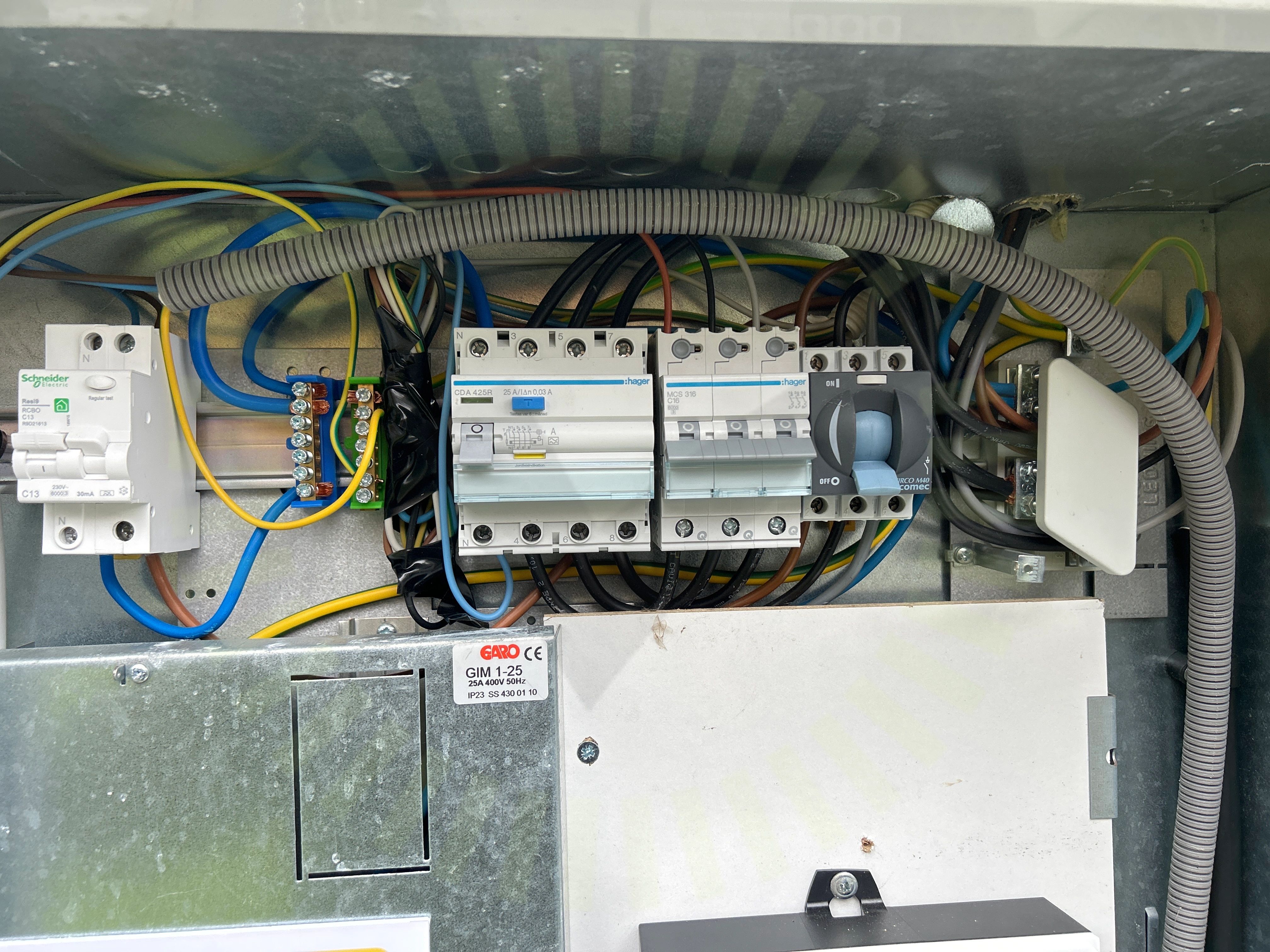

6.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

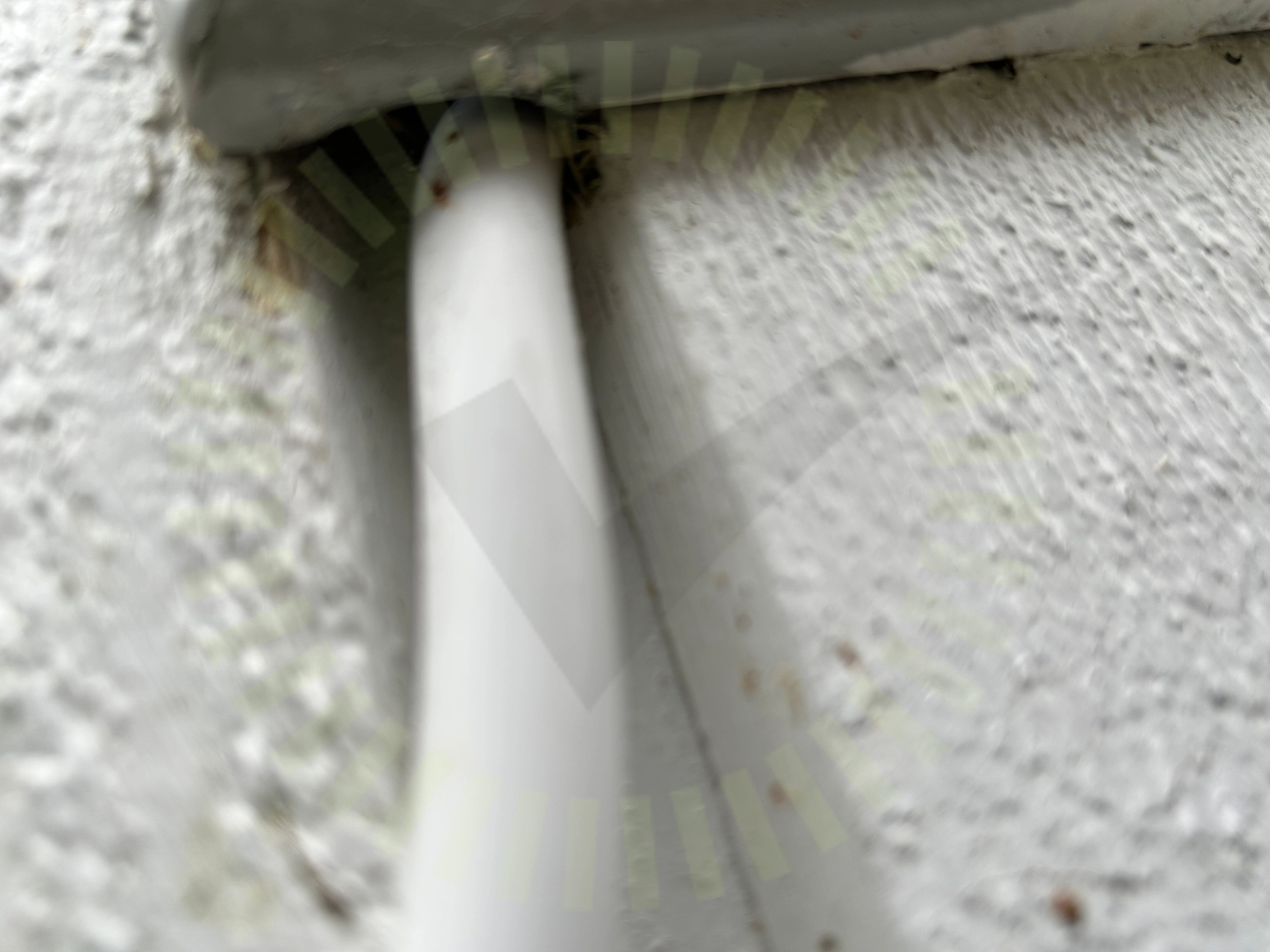

6.2 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

6.3 Identifiering

Inte godkänd

Märkning är inte utfört så det är tydligt vad som tillhör vad. Kund vet inte vilken säkring som är till växelriktaren.

SS 436 40 00 (514.1)

6.4 Väderbeständigt material

Inte godkänd

Underlag för att jordkabel är väderbeständig saknas.

6.5 Växelriktarens IP klassning

Inte godkänd

Oanvända ingångar har inte tätats.

Godkända kontrollpunkter

30/35

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderskydd
