Besiktningsrapport

8.4

Installation av

Alstra

Datum

31 januari 2023

Ort

Hjärup, Skåne län

Ändklämmor

Skenornas infästning

AC kabel skarp kant

+ 3

84% godkända

16% ej godkända

Om installationen

Paneler

Trina: Vertex DE09.05

Montagesystem

Weland Stål: Papptak

Montagesystem

K2: SolidRail

Växelriktare

SunGrow: SH5-10RT

Installerad av Alstra som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Tak 1, K2: SolidRail (6)Tak 1, Trina: Vertex DE09.05 (11)Tak 1, Weland Stål: Papptak (24)Varselmärkning (4)Växelriktare (27)

Tak 1, K2: SolidRail

Anmärkningar

1/3

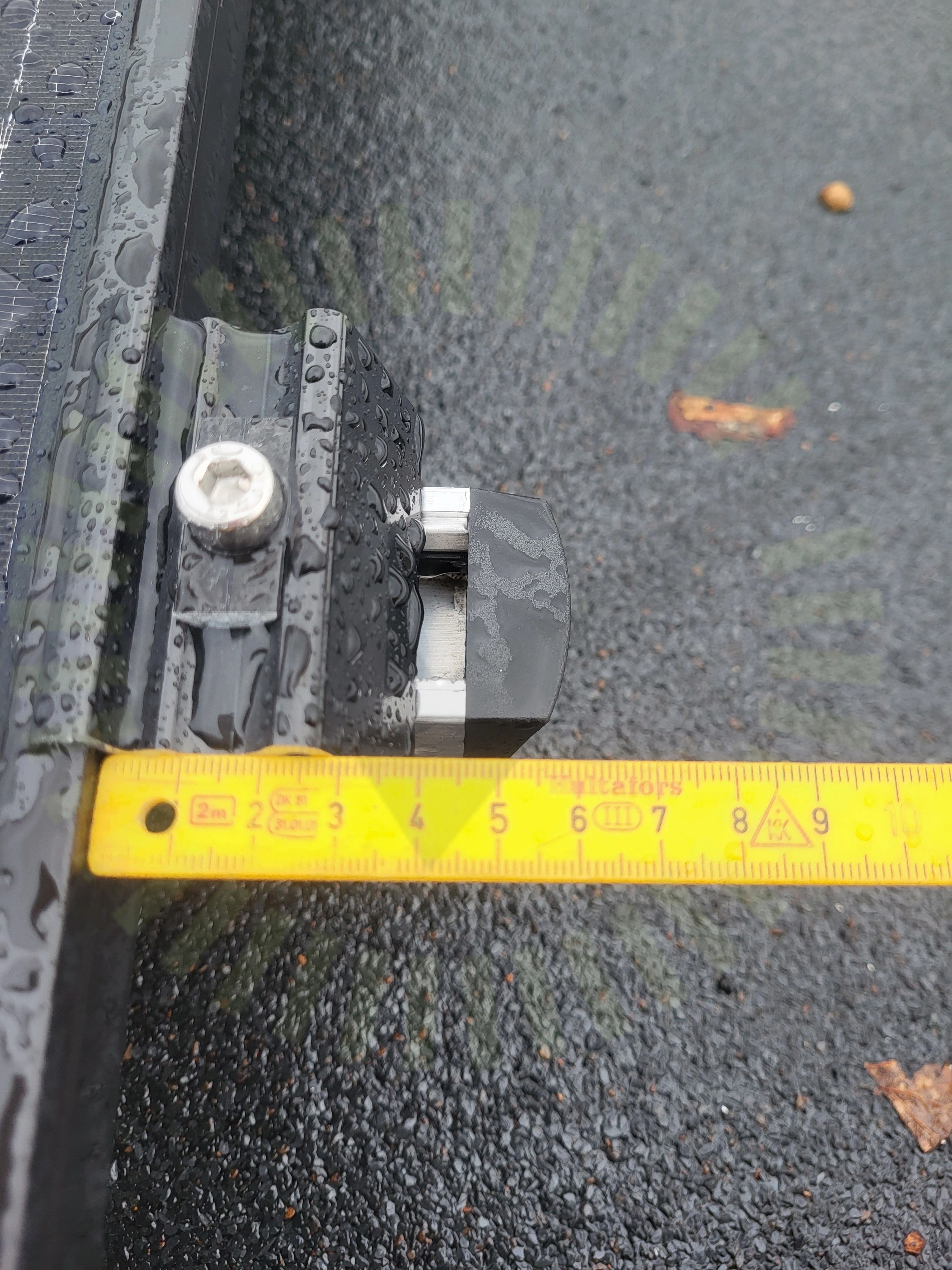

1.1 Ändklämmor

Inte godkänd

Mått uppfylls ej överallt.

Tillverkarens anvisningar

Godkända kontrollpunkter

2/3

Mittklämmor

Skenornas överhäng

Tak 1, Trina: Vertex DE09.05

Anmärkningar

1/11

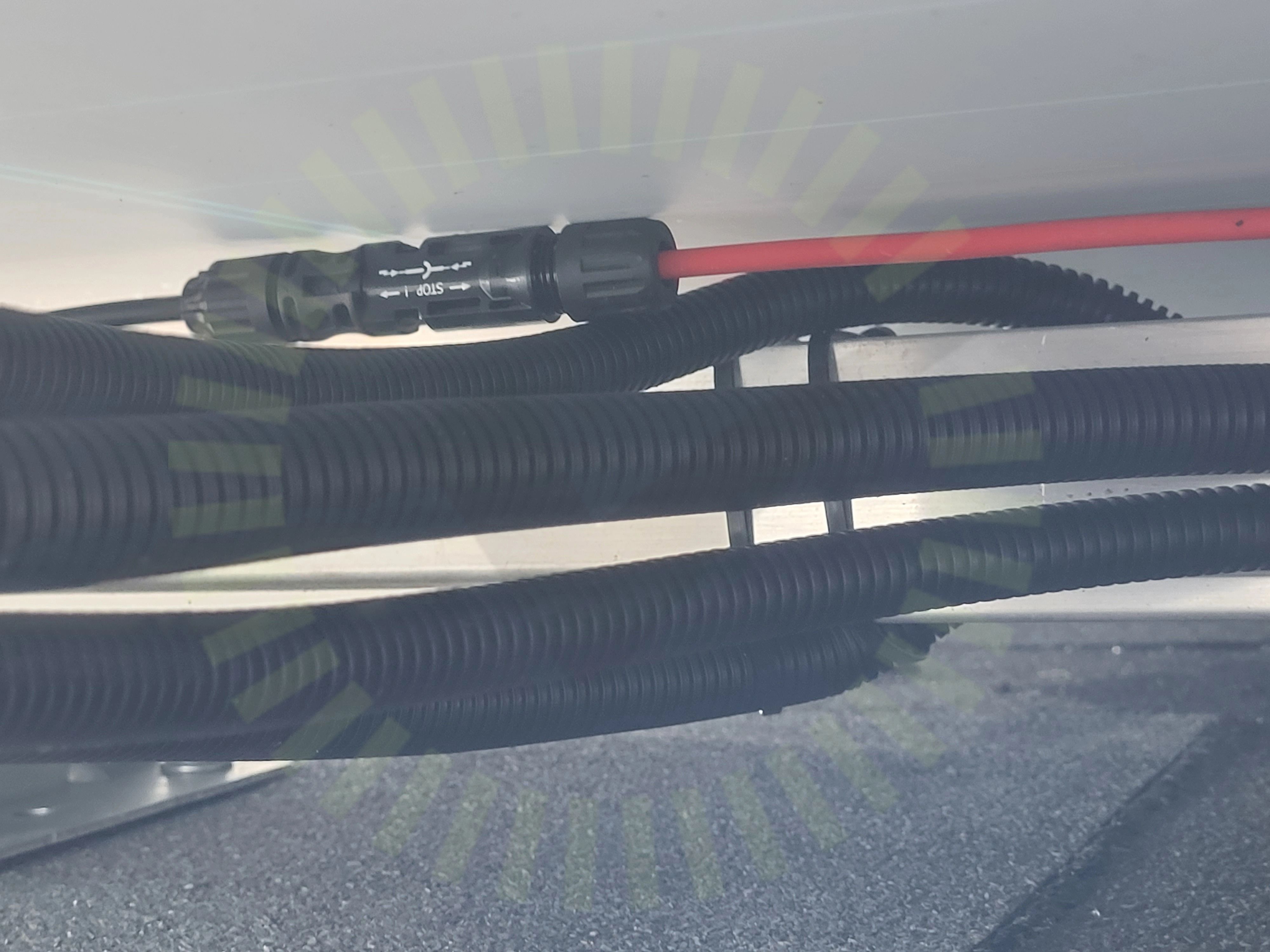

2.1 Föremål mot bakstycke

Inte godkänd

Kontakter ligger emot baksidan av panelerna på somliga ställen.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

10/11

Dragavlastade

Dräneringshål

Fästenas placering

Fästenas överlappning

Förbindelse av kontakter

Höjdskillnad

Mellanrum panelram

Skador

Skugga

Strängförläggning

Tak 1, Weland Stål: Papptak

Anmärkningar

3/21

3.1 Främmande material

Inte godkänd

Weland är blandat med k2 skenor.

Garanti standardprodukter | Version 1 - 200813

3.2 Skenornas infästning

Inte godkänd

Skenorna sitter bara fast med en bult i centrum istället.

MA5103 Sid 1 (2) | Version 4 - 201103

3.3 Snö- och Vindlastberäkning

Inte godkänd

Beräkningen bygger på err k2 system men detta är blandat med weland samt att man anget fel typ av skena.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

18/21

Använd tätskiktsduk

C-profil

CC infästningar

Fastskruvning av stödplatta

Kabeluppfästning

Mittklämma rätt förläggning

Mittklämma skruv

Mittklämmor

Placering stödplatta

Shims

Skador

Skarp kant

Skenornas överhäng

Skydd

Svetsning av papp

Väderbeständigt material

Ändklämmor rätt förläggning

Ändklämmor skena

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

5/25

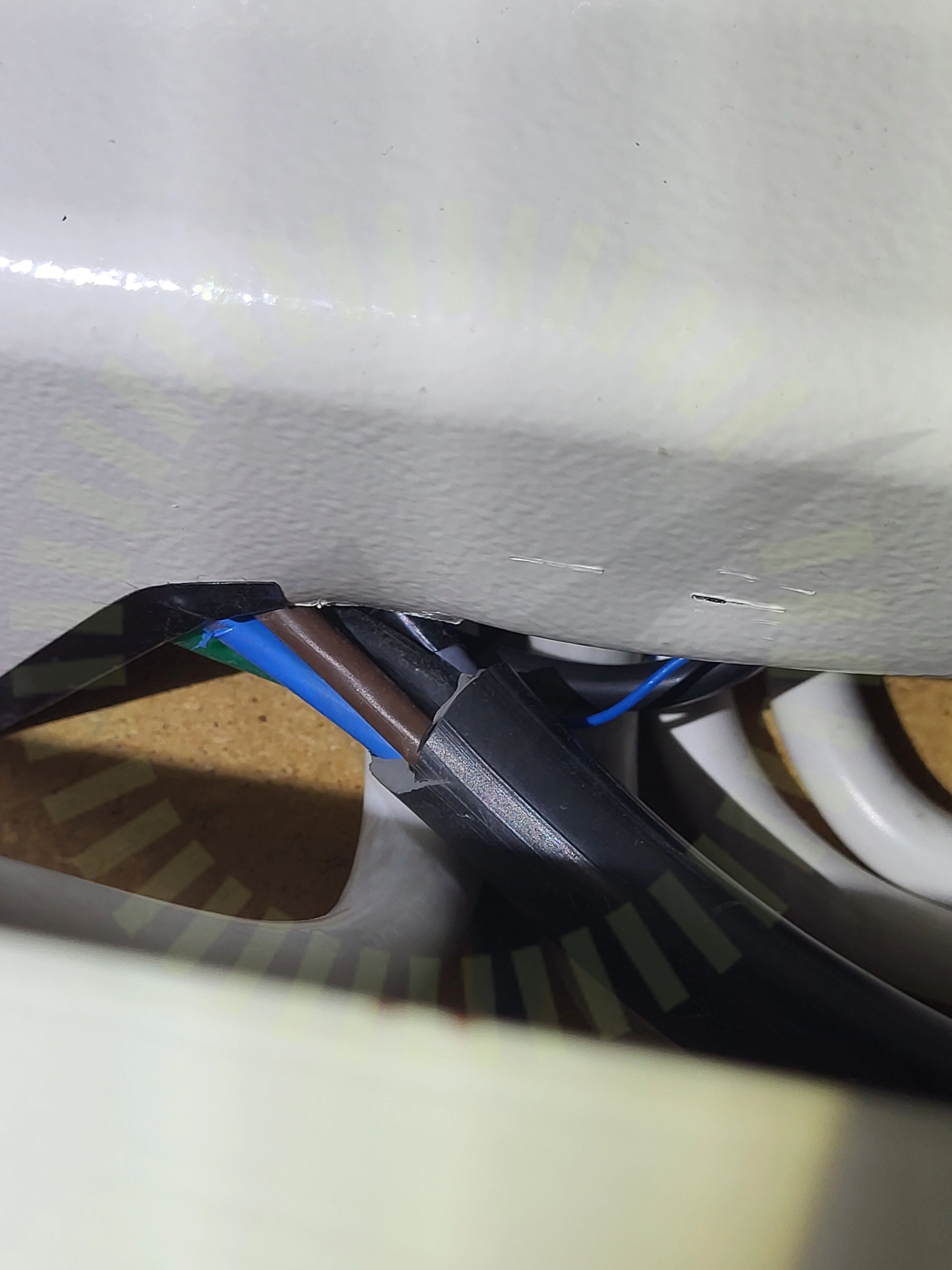

5.1 AC kabel skarp kant

Inte godkänd

Kabel ligger emot vass kant I central samt att isoleringen är uppskalad för mycket.

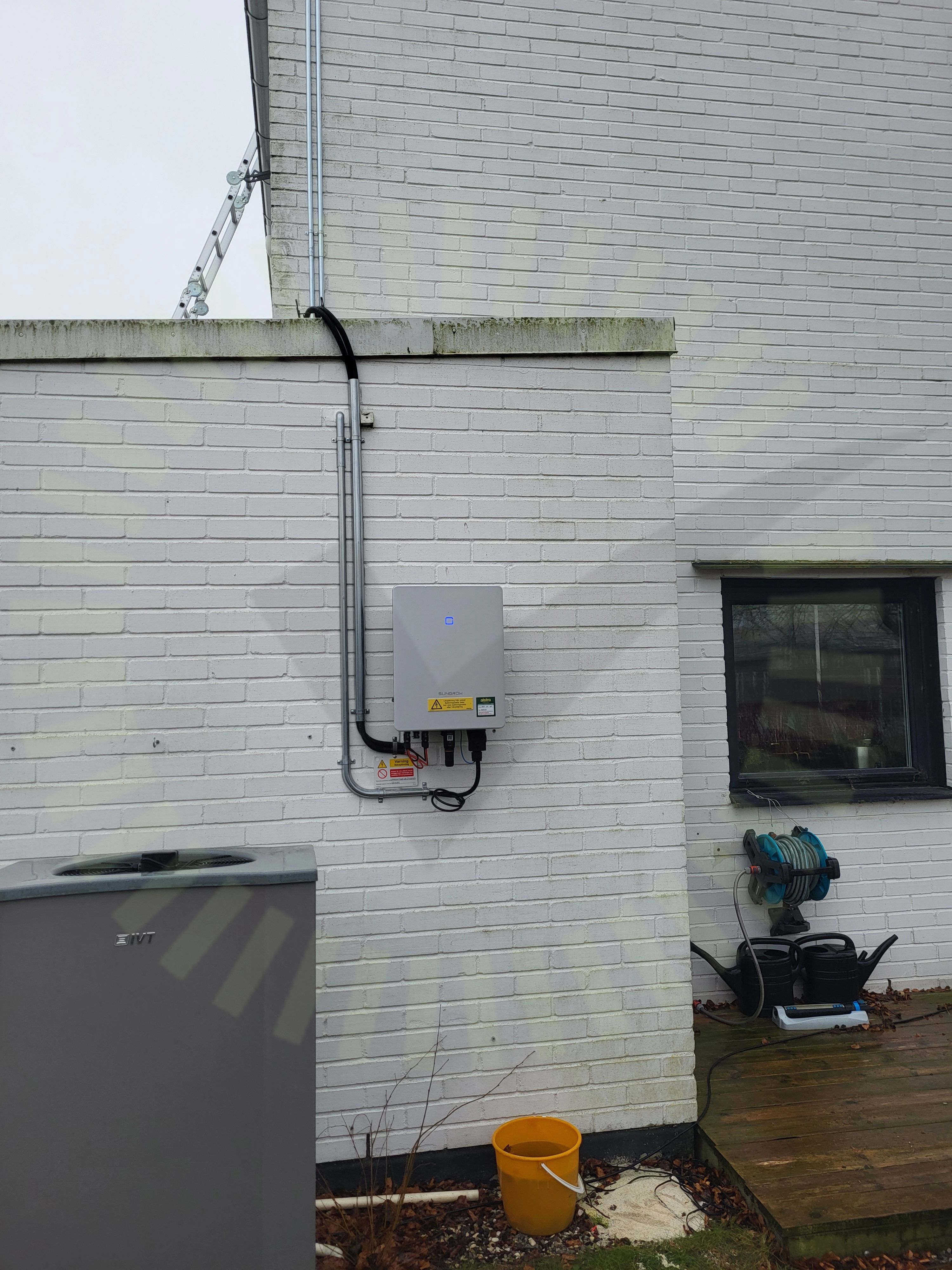

5.2 Miljökrav

Inte godkänd

Snö kan ansamlas på växelriktare.

SH5.0_6.0_8.0_10RT-UEN-Ver19-202210

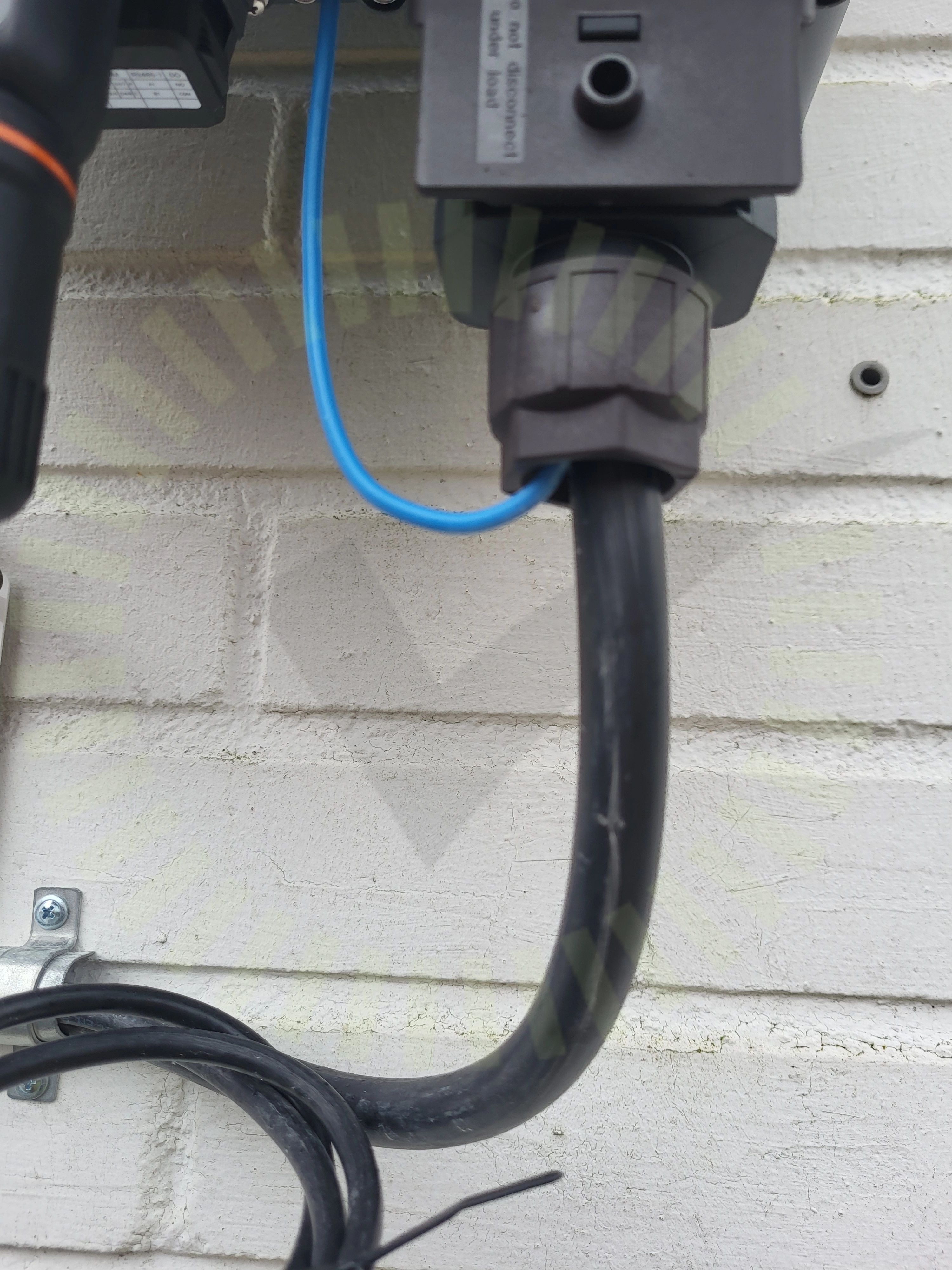

5.3 Förskruvningar och anslutningar

Inte godkänd

Förskruvning till matning sluter ej tätt då man har tagit ut ytterligare en kabel ur samma förskruvning.

SH5.0_6.0_8.0_10RT-UEN-Ver19-202210

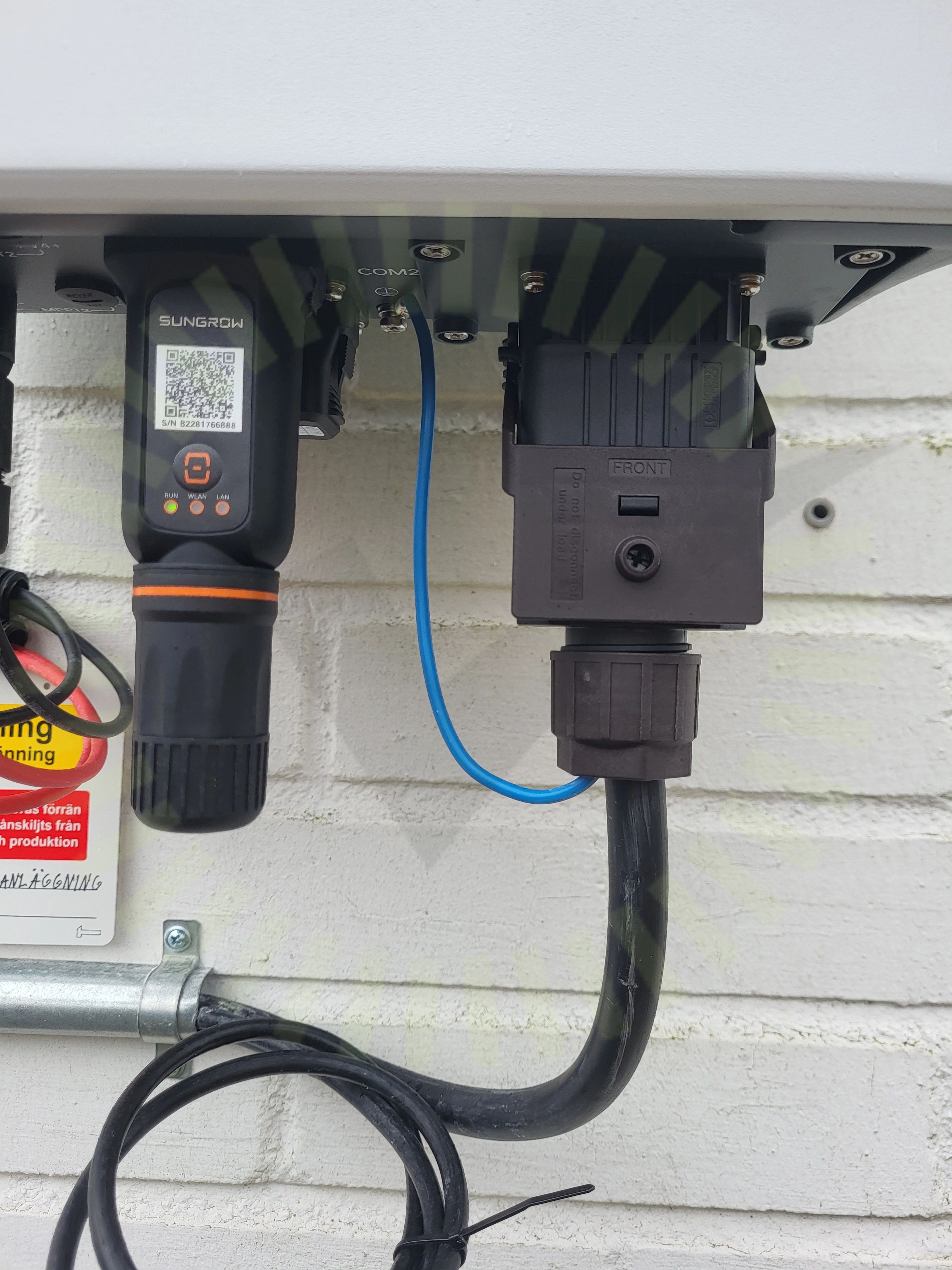

5.4 Jordning av chassi

Inte godkänd

Kabel är ej gul/grön.

Branschstandard

5.5 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

20/25

AC Böjradie

AC Förläggning

AC Genomföringar

AC Skador på kabel

Anslutning

Avståndskrav

Bakomliggande material

DC Förläggning

DC Kablage egenskaper

DC Skador på kabel

DC Yttre påverkan

Huvudsäkring

Infästning av växelriktare

Kabel

Ledare fastspända

Märkning

Strängschema

Säkring

Vinkel

Växelriktarens kontakter
