Besiktningsrapport

9.1

Installation av

Enermont

Datum

10 oktober 2023

Ort

hässleholm, Skåne län

Ändklämmor - Position

Skador

PEN-ledare

+ 3

88% godkända

12% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-54HBB/-V

Montagesystem

Novotegra: Trapezoidal Metal

Växelriktare

GroWatt: MOD 3-10KTL3-XH

Tillbehör

Undercentral

Installerad av Enermont som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, DMEGC: DM(XXX)M10-54HBB/-V (15)Tak 1, Novotegra: Trapezoidal Metal (21)Undercentral (9)Varselmärkning (5)Växelriktare (34)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Godkända kontrollpunkter

15/15

Dräneringshål

Fästens placering

Förbindelse av kontakter

Föremål mot bakstycke

Klämmans överlappning

Klämmornas storlek

Kontaktdon

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, Novotegra: Trapezoidal Metal

Anmärkningar

3/16

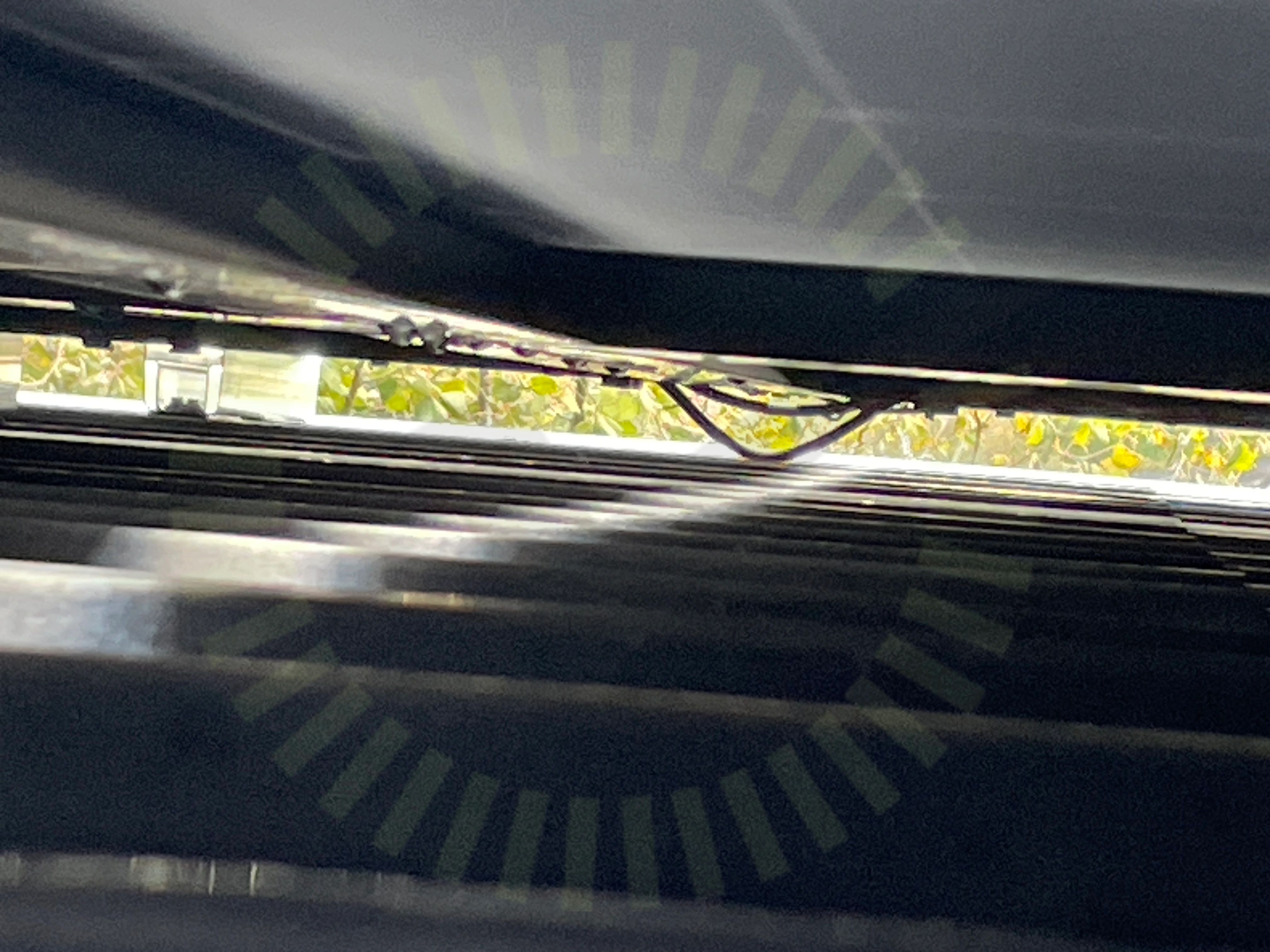

3.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

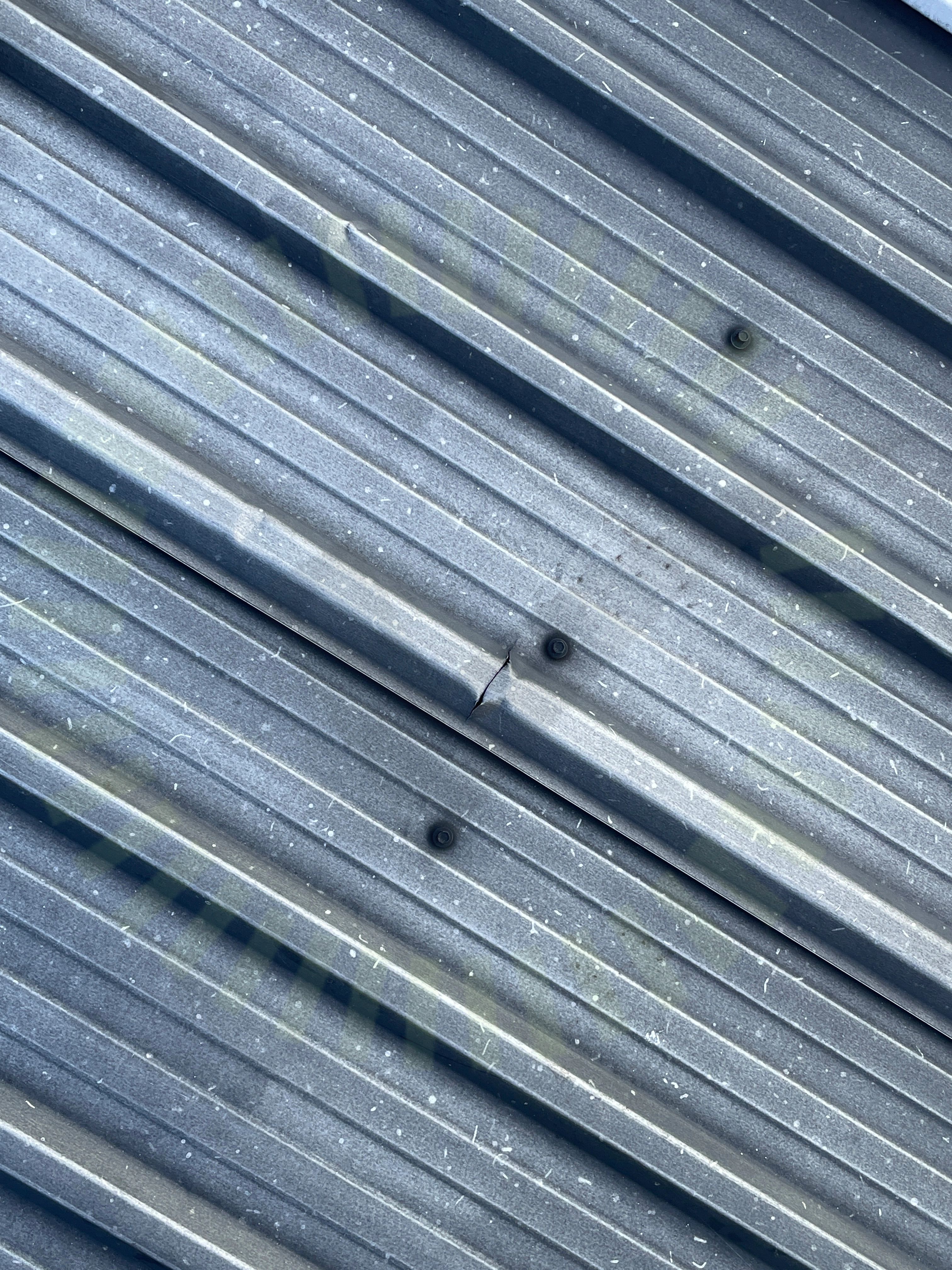

3.2 Skador

Inte godkänd

Skador noterade på taket runt installationen.

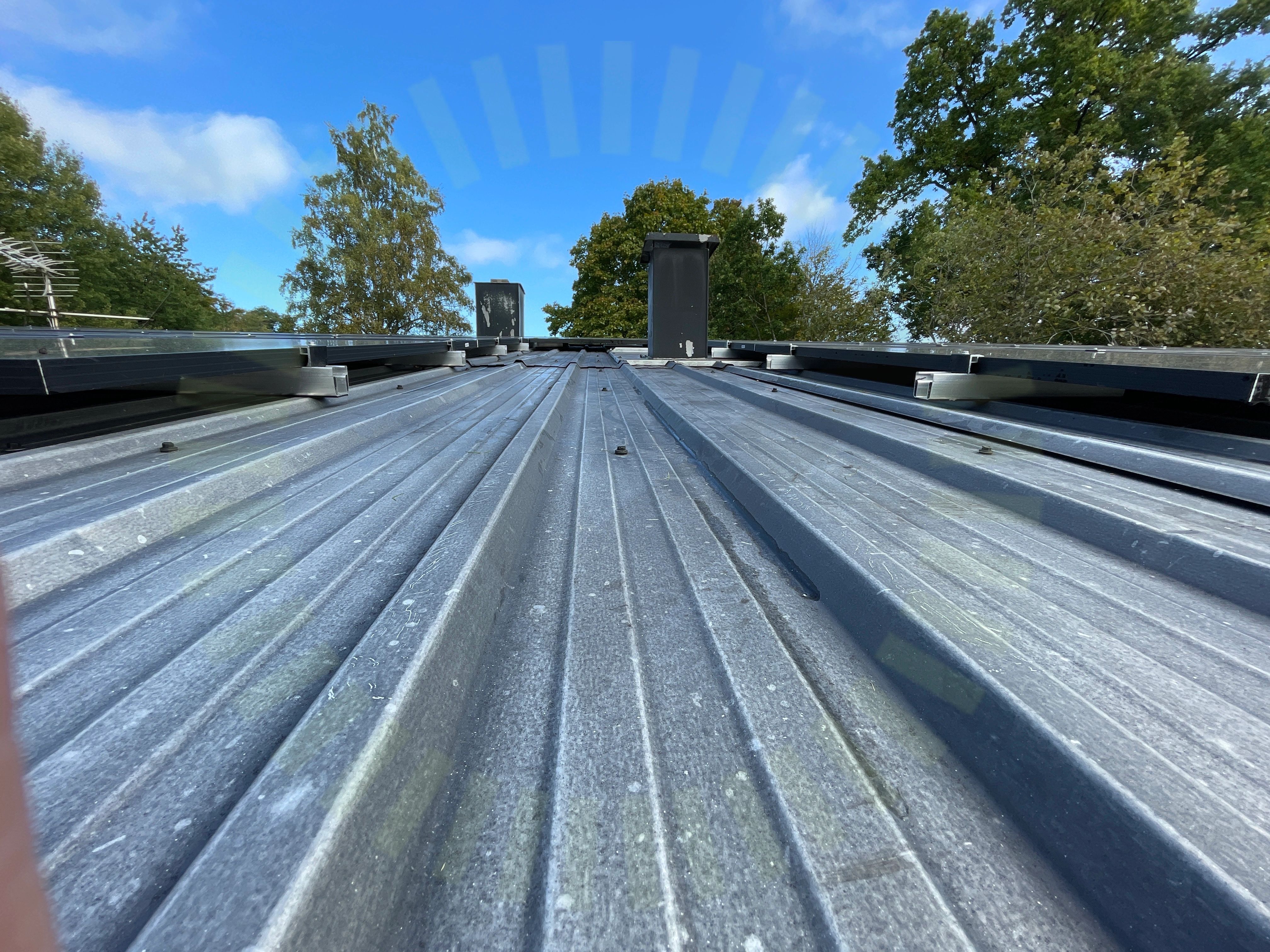

3.3 Ändklämmor - Position

Inte godkänd

Samtliga av panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

Novotegra: Mounting instruction | Trapezodial metal sheet V4.2 (s.10)

Godkända kontrollpunkter

13/16

Säkerhetsavstånd

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästning

Mittklämmor

Mittklämmor - Position

Panelbredd

Snö- och Vindlastberäkning

Taklutning

Tjocklek

Väderbeständigt material

Ändklämmor

Undercentral

Anmärkningar

1/6

4.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

5/6

Böjradie

Femledarsystem

Infästning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

2/5

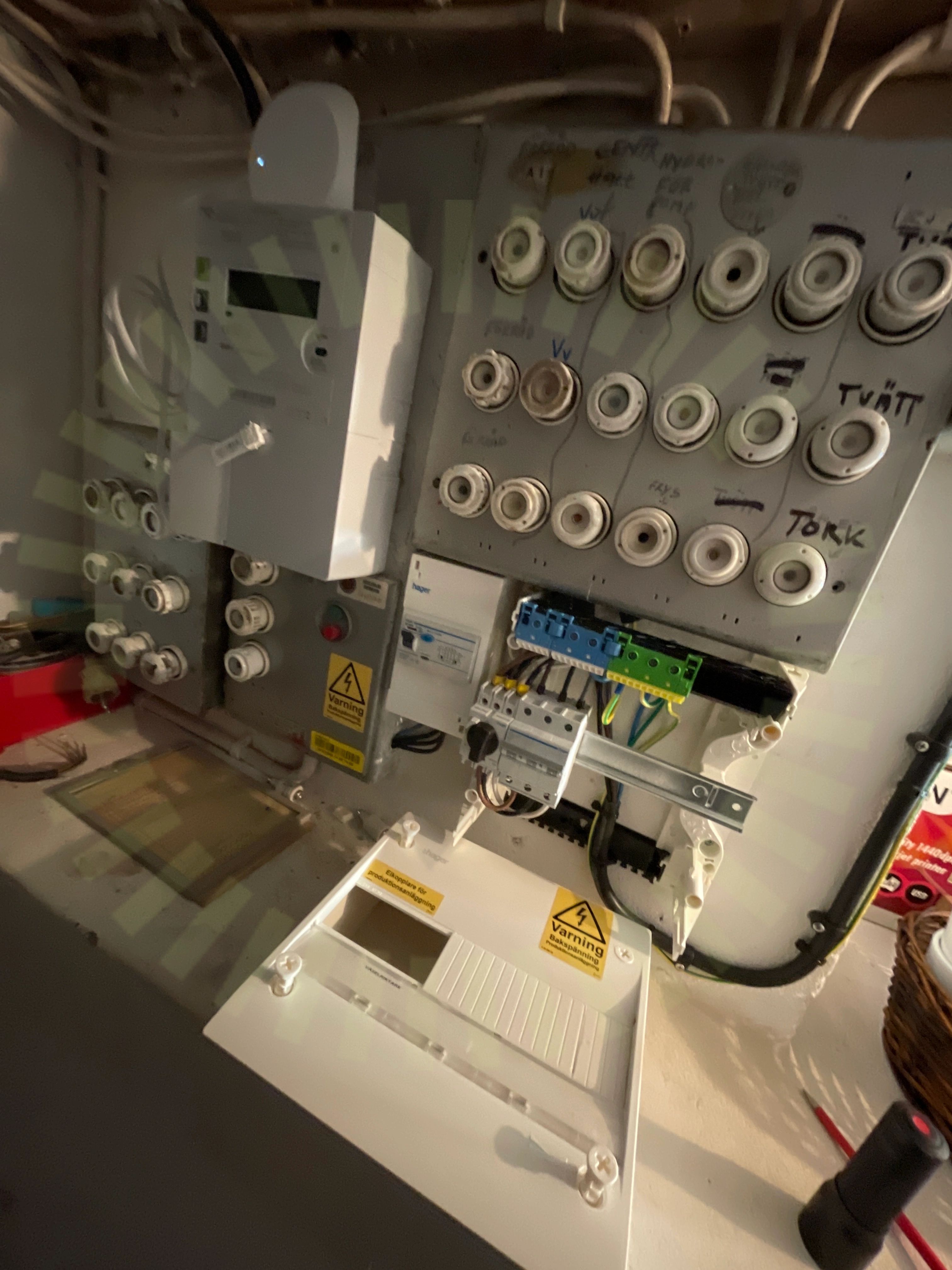

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

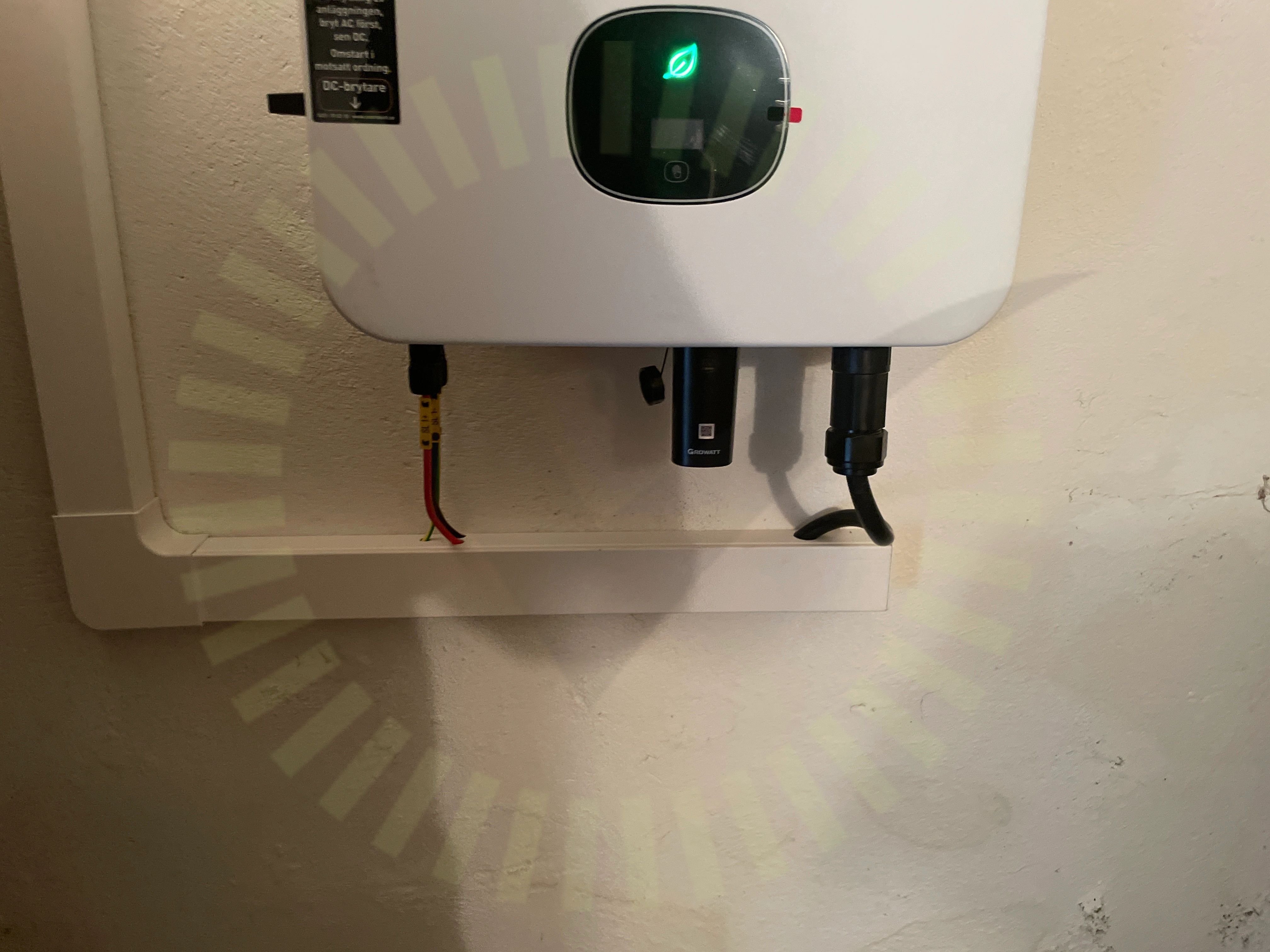

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

1/31

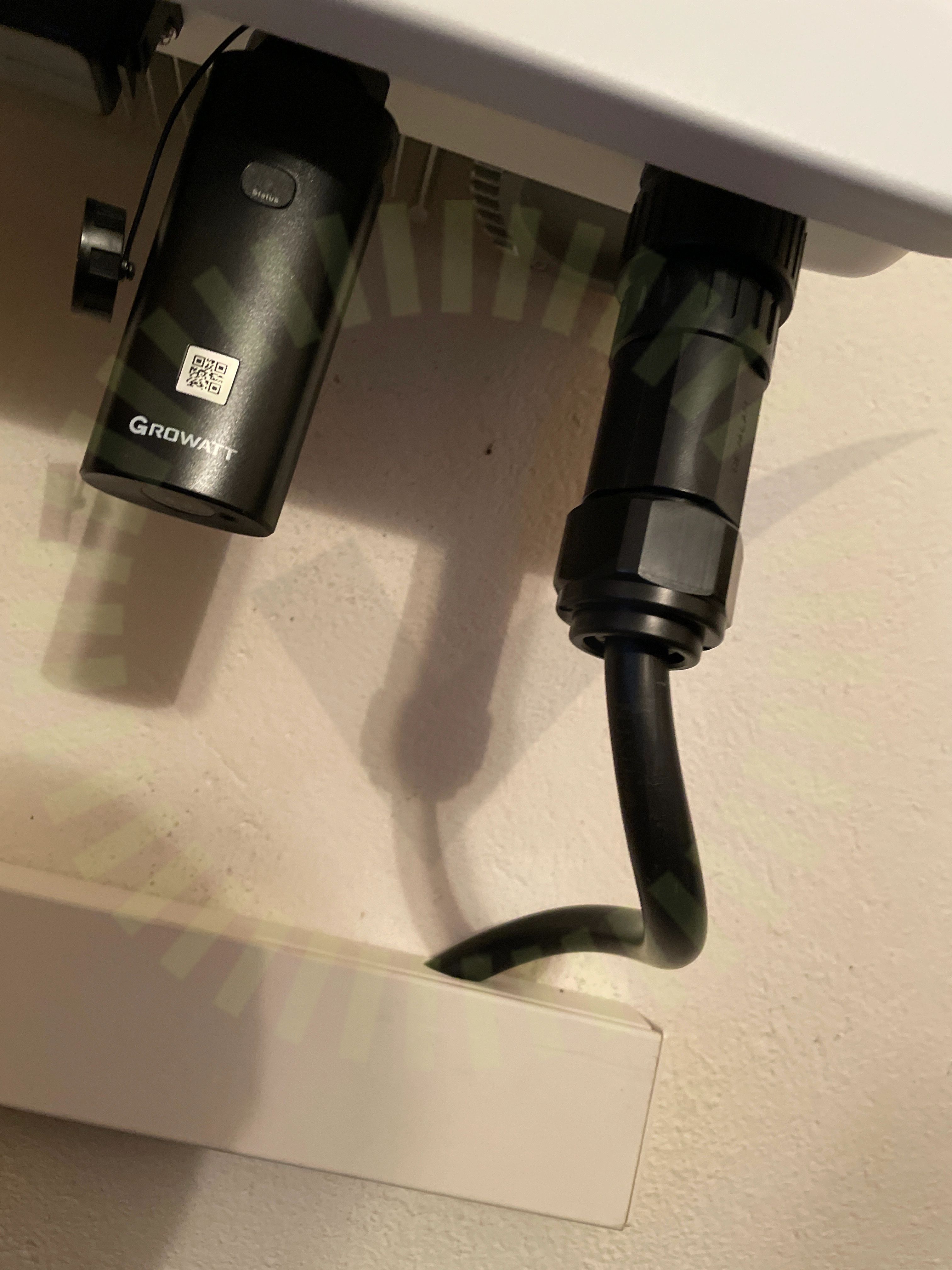

6.1 Förskruvning

Inte godkänd

Kablaget drar i förskruvningen åt höger enligt bild och utsätter denna för stresspåverkan.

Godkända kontrollpunkter

28/31

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

Enkelisolerade ledare

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

2/31

Dubbel matning

Strängdesign
