Besiktningsrapport

9.0

Installation genom

GoSol Energi

Datum

8 juli 2024

Ort

Partille, Västra Götalands län

Fastsäkring av produkt

Anslutningar i brytare

Skenornas infästning

+ 5

90% godkända

10% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-66HBB/-V

Montagesystem

Weland Stål: Råspont

Växelriktare

GoodWe: GW5-10KN-ET

Batteri

BYD: HVS Battery-Box Premium (5.1-12.8)

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Undercentral

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (13)Säkerhetsbrytare AC (7)Tak 1, DMEGC: DM(XXX)M10-66HBB/-V (18)Tak 1, Weland Stål: Råspont (26)Undercentral (8)Varselmärkning (4)Växelriktare (39)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Anmärkningar

1/13

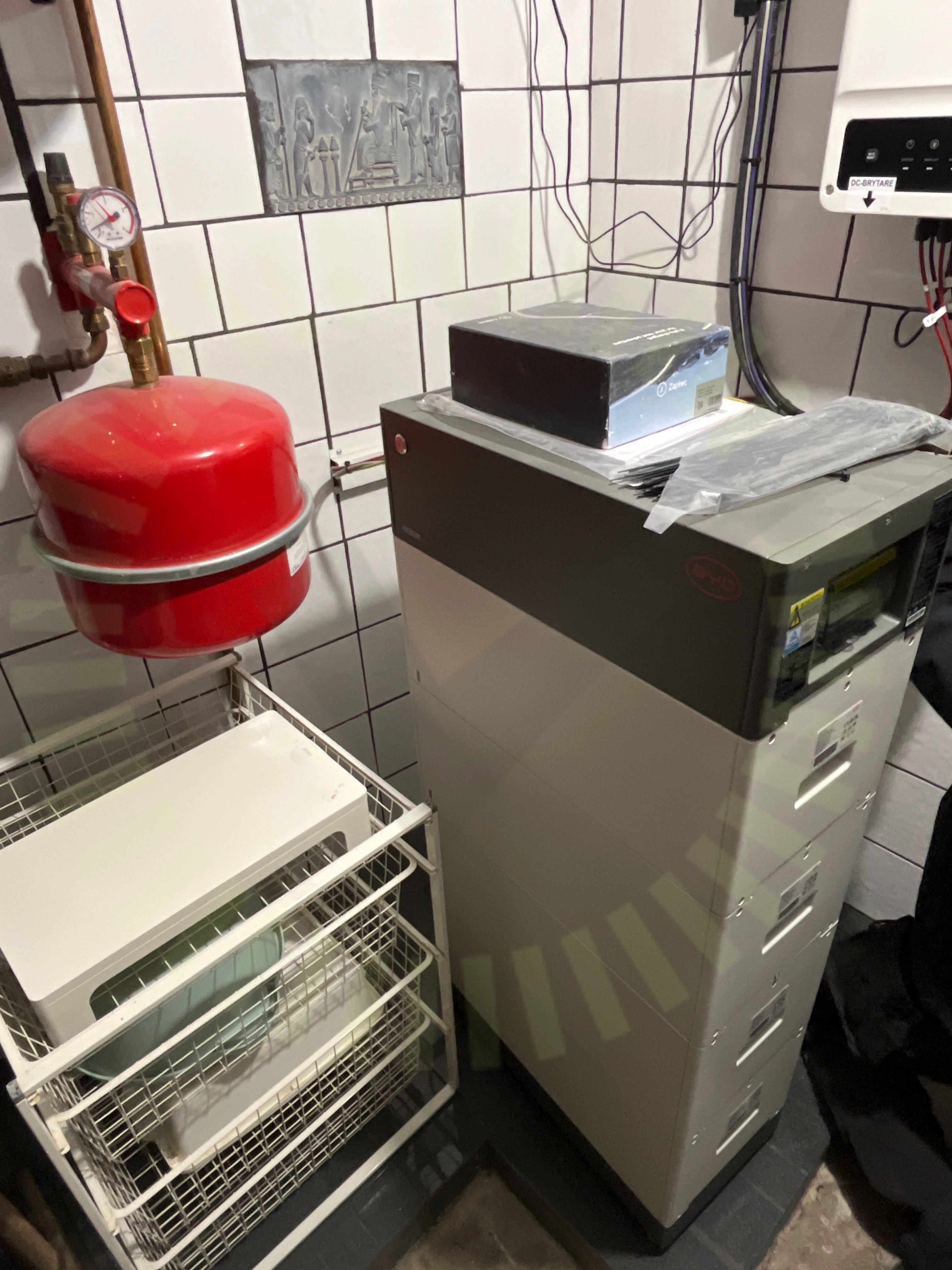

2.1 Fastsäkring av produkt

Inte godkänd

Batteriet är inte fastsäkrat.

Battery-Box Premium HVS / HVM Operating Manual V2.1, Sida 17, 20

Godkända kontrollpunkter

12/13

Bakomliggande material

Batteri PE

DC anslutning

Förläggning av moduler

Sammansättning av komponenter

Signalkabel batteri

Skador

Smartmätare

Tillgång till batteriet

Uppfästning av kablage

Utrymme

Väderskydd

Säkerhetsbrytare AC

Anmärkningar

2/7

3.1 Anslutningar i brytare

Inte godkänd

Enkelisolerade kablar ligger utanför säkerhetsbrytaren.

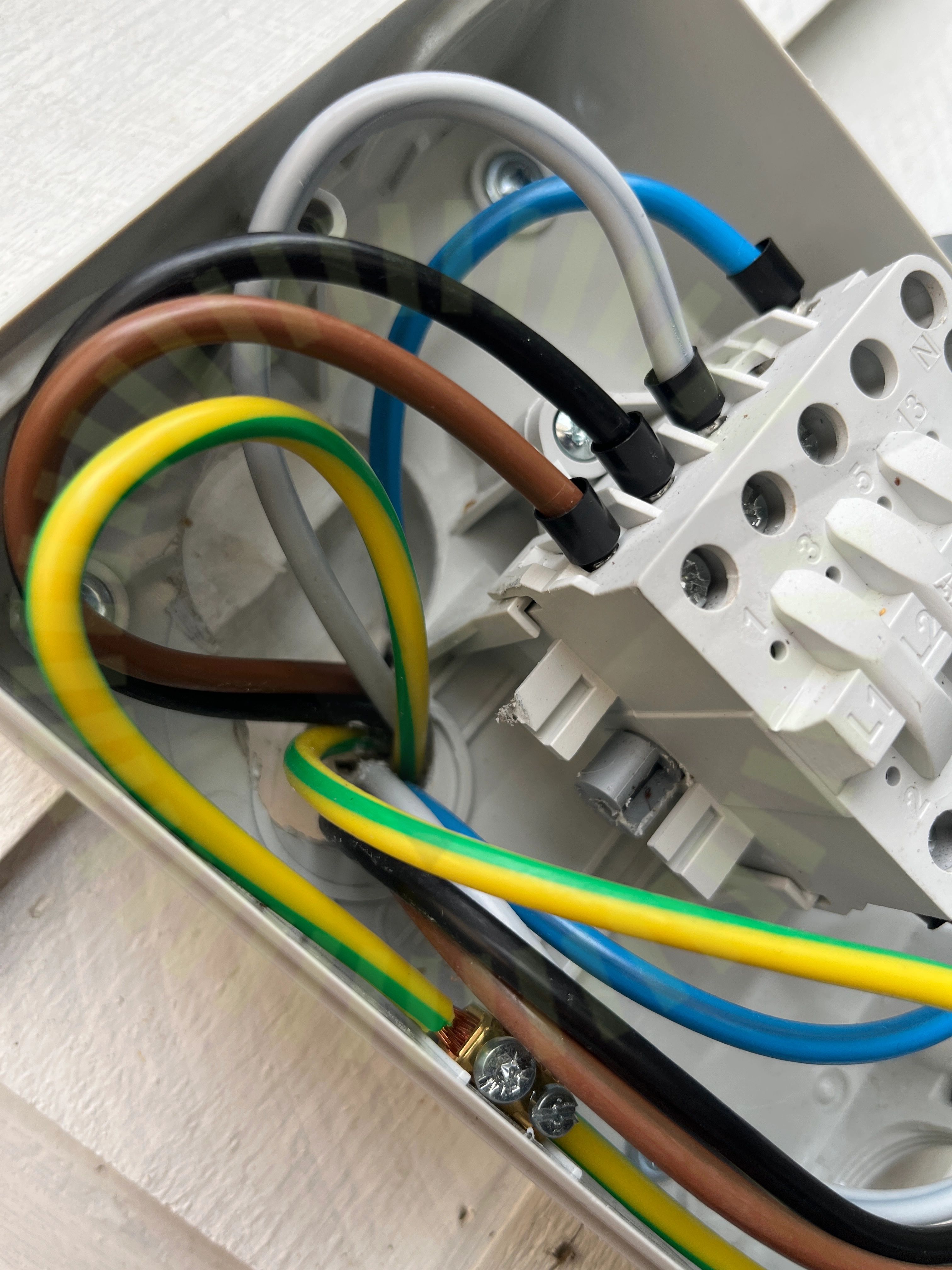

3.2 Kabelinföringar

Inte godkänd

Hålet är inte tätat.

Godkända kontrollpunkter

5/7

Egenskaper

Identifiering

Infästning

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

1/18

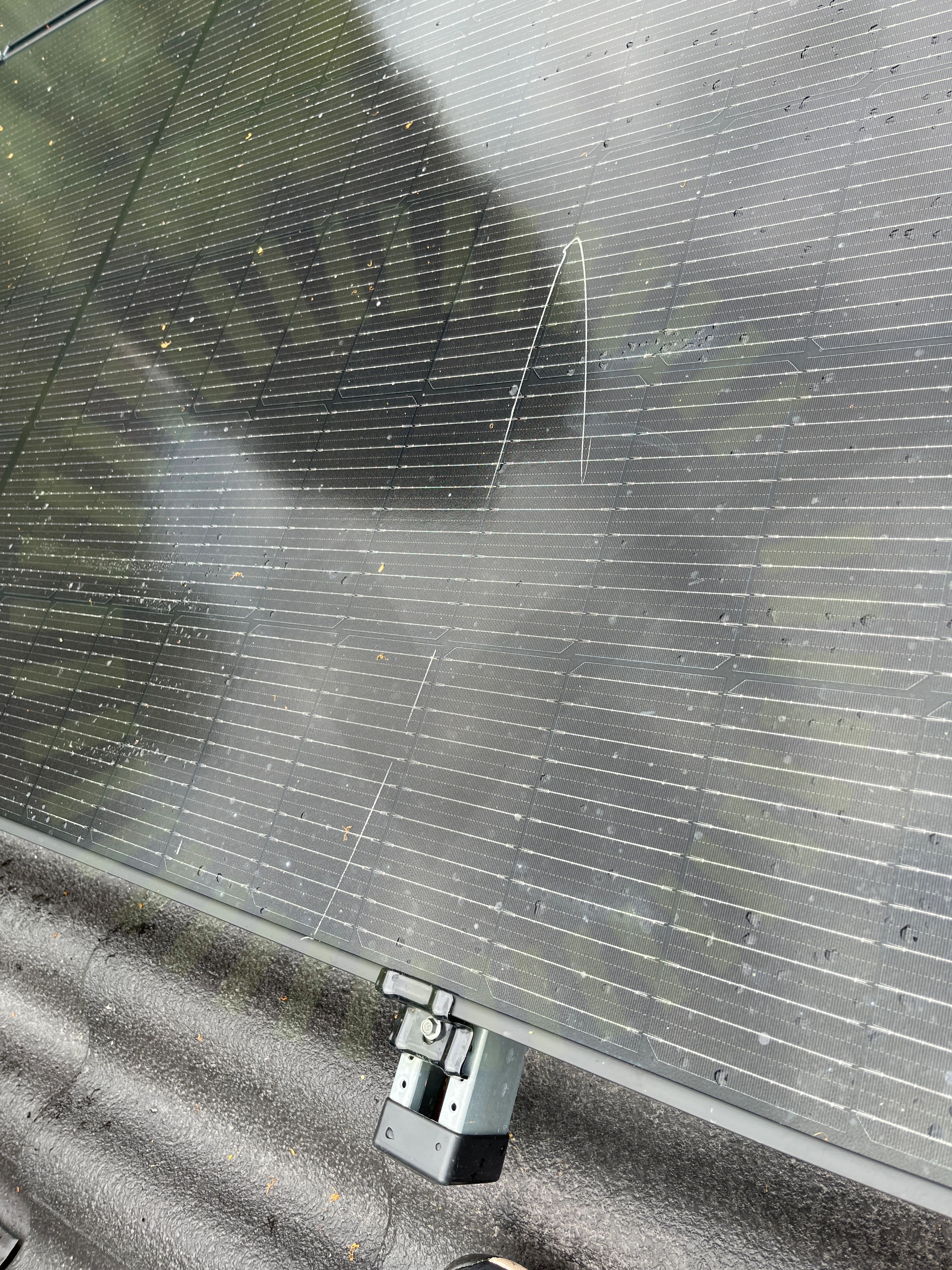

4.1 Skador på panel

Inte godkänd

Längre repor finns på panelerna.

Godkända kontrollpunkter

16/18

Avstånd till hav

Avstånd till yta

Dräneringshål

Fästens placering

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmans överlappning

Klämmornas storlek

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/18

Strängförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

3/22

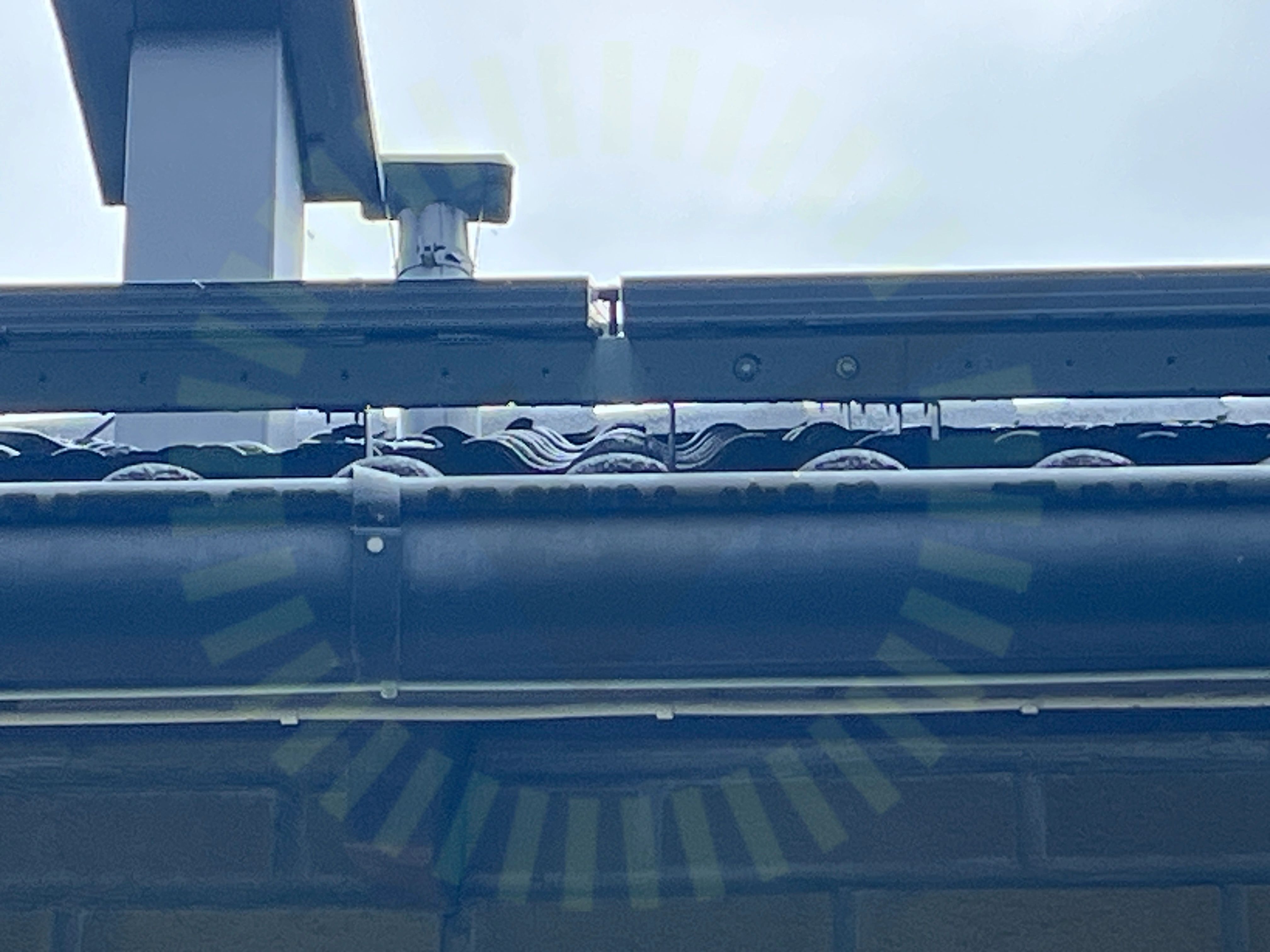

5.1 Skenornas infästning

Inte godkänd

Skruvar saknas vid skeninfästning.

MA5102 Sid 1 (1) | Version 3 - 221101

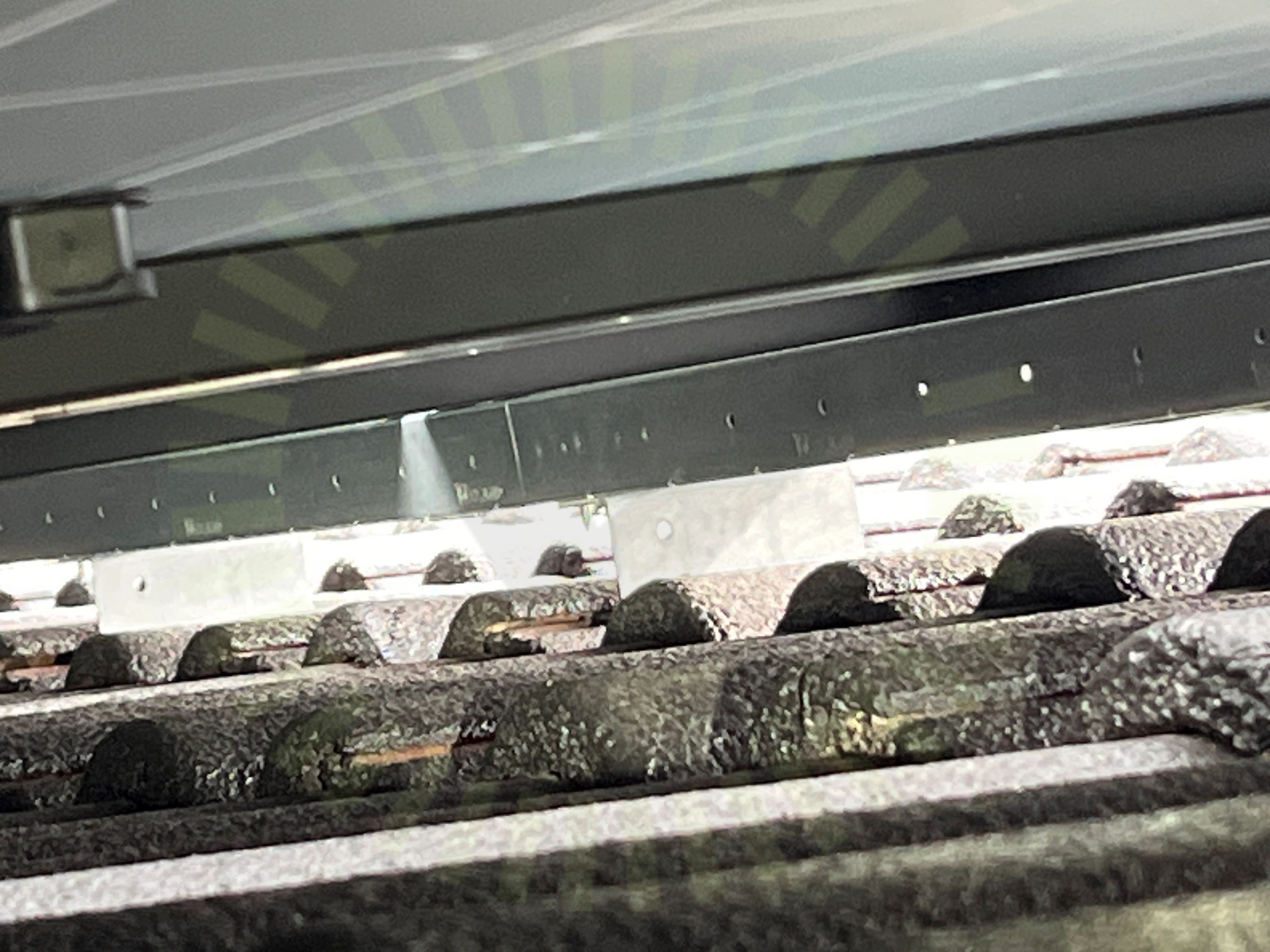

5.2 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Skruv saknas.

MA5102 Sid 1 (1) | Version 3 - 221101

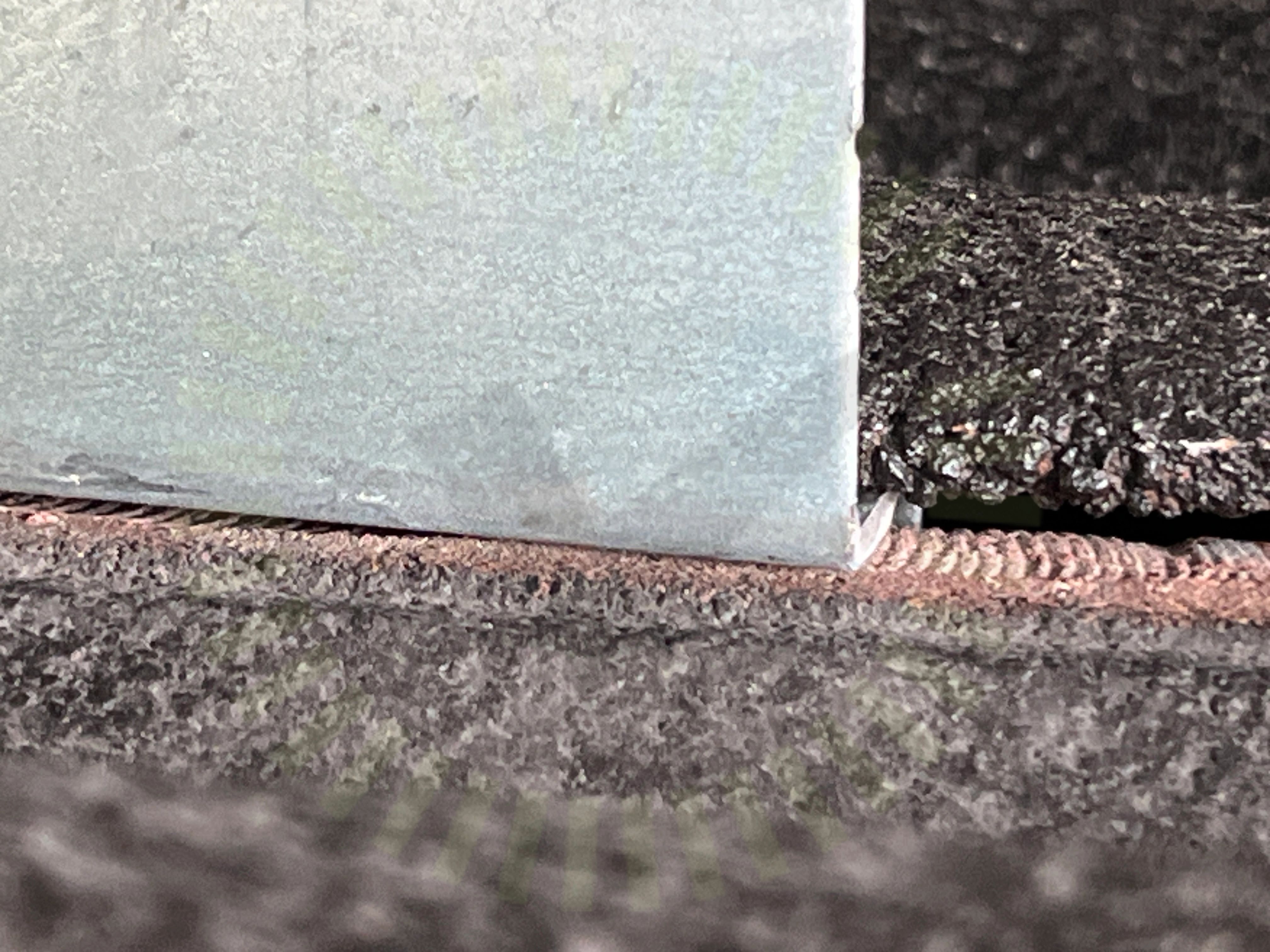

5.3 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

19/22

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmor rätt förläggning

Mittklämmor

Placering

Råspontsinfästning

Skador

Skenornas överhäng

Skenors avstånd till varandra

Snö- och Vindlastberäkning

Takgenomföring

Takkrokarnas CC

Tvådelad Takkrok

Underbyggnad

Väderbeständigt material

Ändklämmor skena

Undercentral

Godkända kontrollpunkter

7/7

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

PEN-ledare

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/38

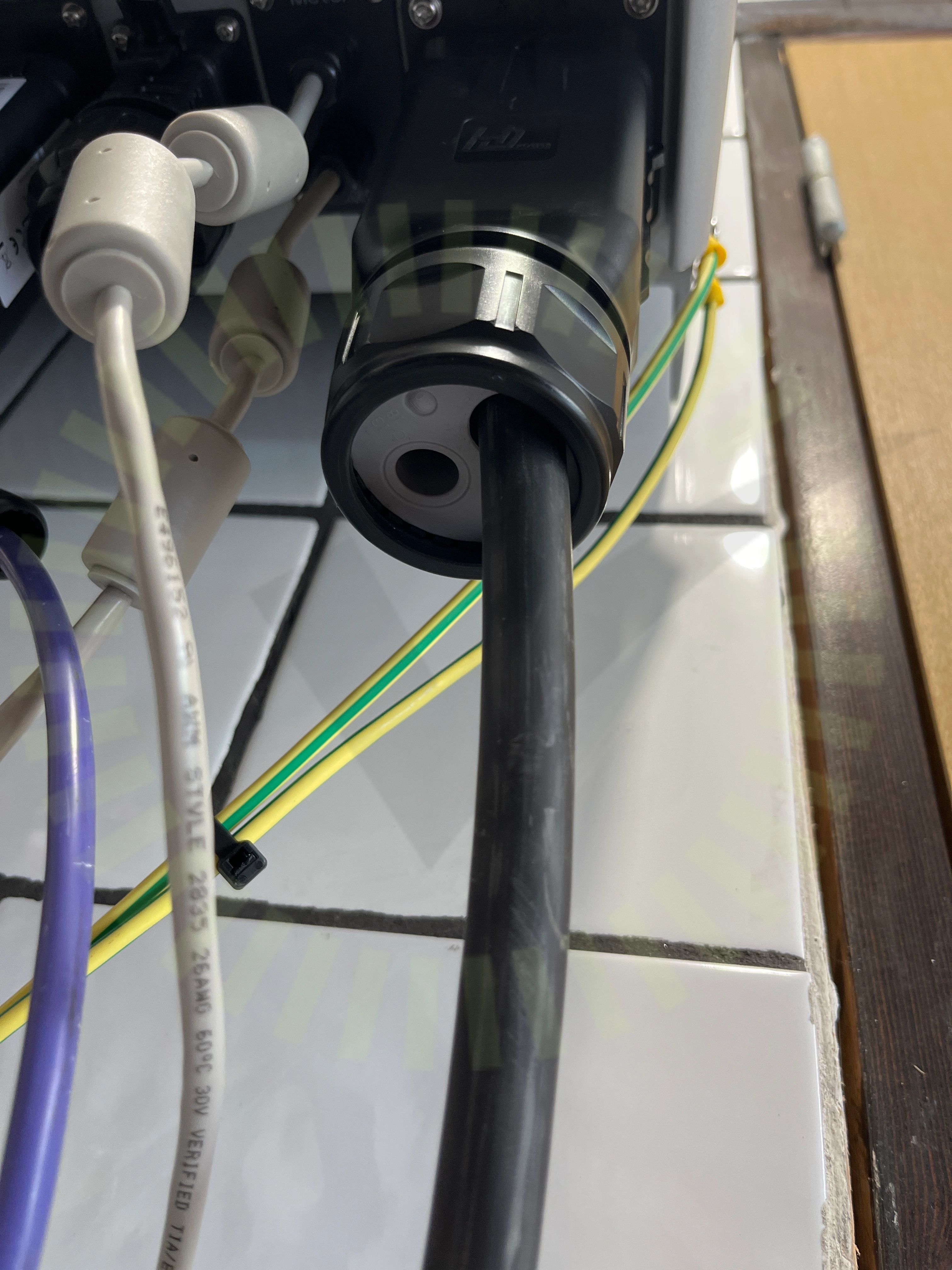

8.1 Förskruvning

Inte godkänd

Förskruvning håller inte kabeln på plats.

User Manual ET Series / ET Plus Series 5.0-10.0kW V1.3-2024-01-05, Sida 40-43

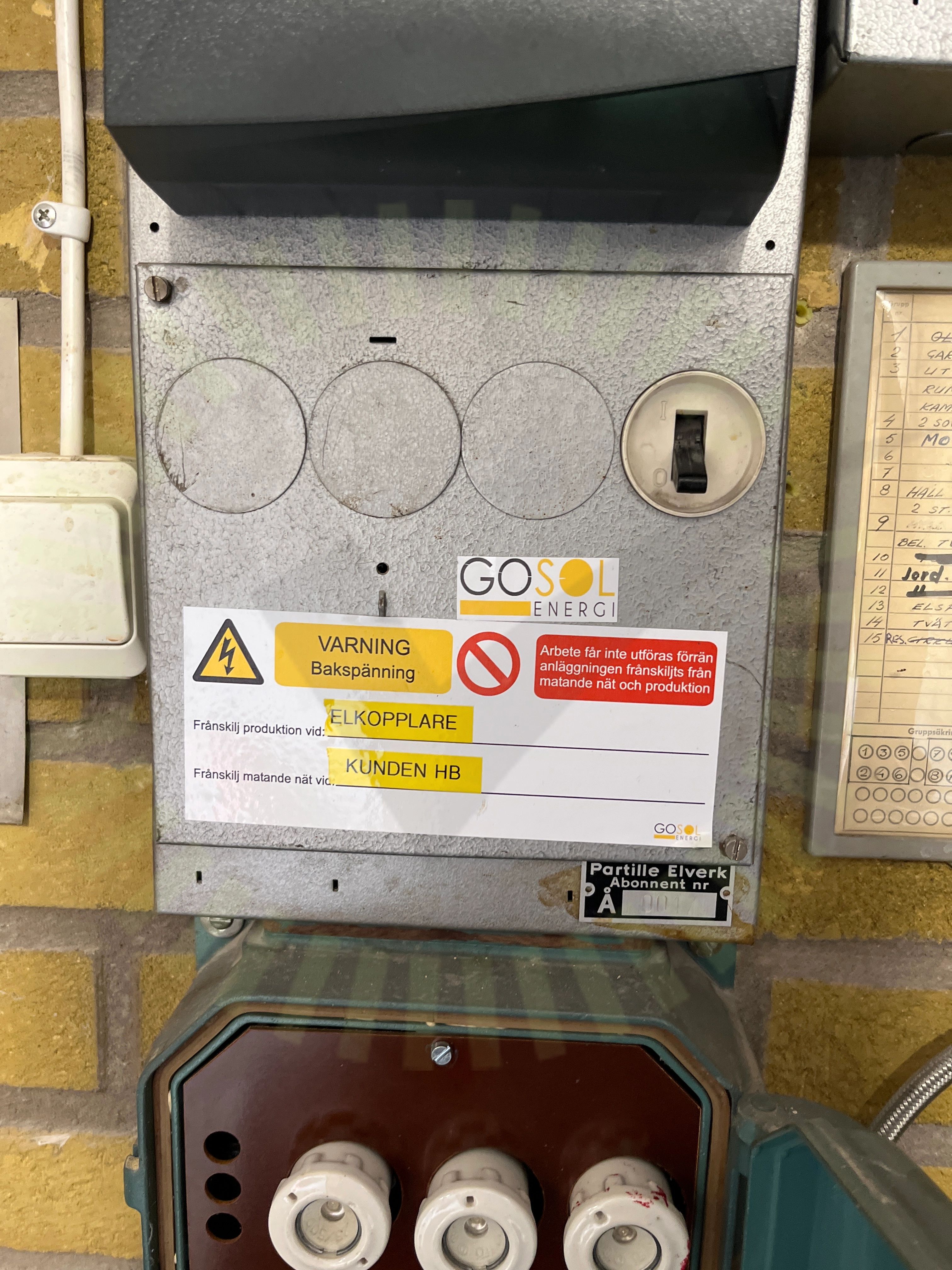

8.2 Huvudbrytaren

Inte godkänd

Kundens huvudbrytare är ur funktion.

Godkända kontrollpunkter

33/38

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Ström

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Utrymme

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

3/38

DC Max Spänning

DC Min Spänning

Strängdesign
