Besiktningsrapport

9.3

Installation av

Dalhem Sol

Datum

23 oktober 2023

Ort

Hässleholm, Skåne län

Stress på kontakter

Kabeluppfästning

Ändklämmor skena

Underliggande takpanna

96% godkända

4% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB

Montagesystem

Weland Stål: Läktfästen

Växelriktare

Fronius: Symo GEN24 6.0-10.0 Plus

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Undercentral

Tillbehör

Smartmätare: Fronius

Tillbehör

Undercentral

Installerad av Dalhem Sol som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (8)Tak 1, Longi: LR5-54HPB (17)Tak 1, Weland Stål: Läktfästen (26)Undercentral (9)Varselmärkning (5)Växelriktare (40)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8

Anslutning

Böjradie

Egenskaper

Förskruvningar

Identifiering

Infästning

Placering

Yttre påverkan

Tak 1, Longi: LR5-54HPB

Anmärkningar

1/17

3.1 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

16/17

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Kontaktdon

Mellanrum

Panelkablaget generell böjradie

Panelkablagets böjradie

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Strängförläggning

Överlappning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

3/22

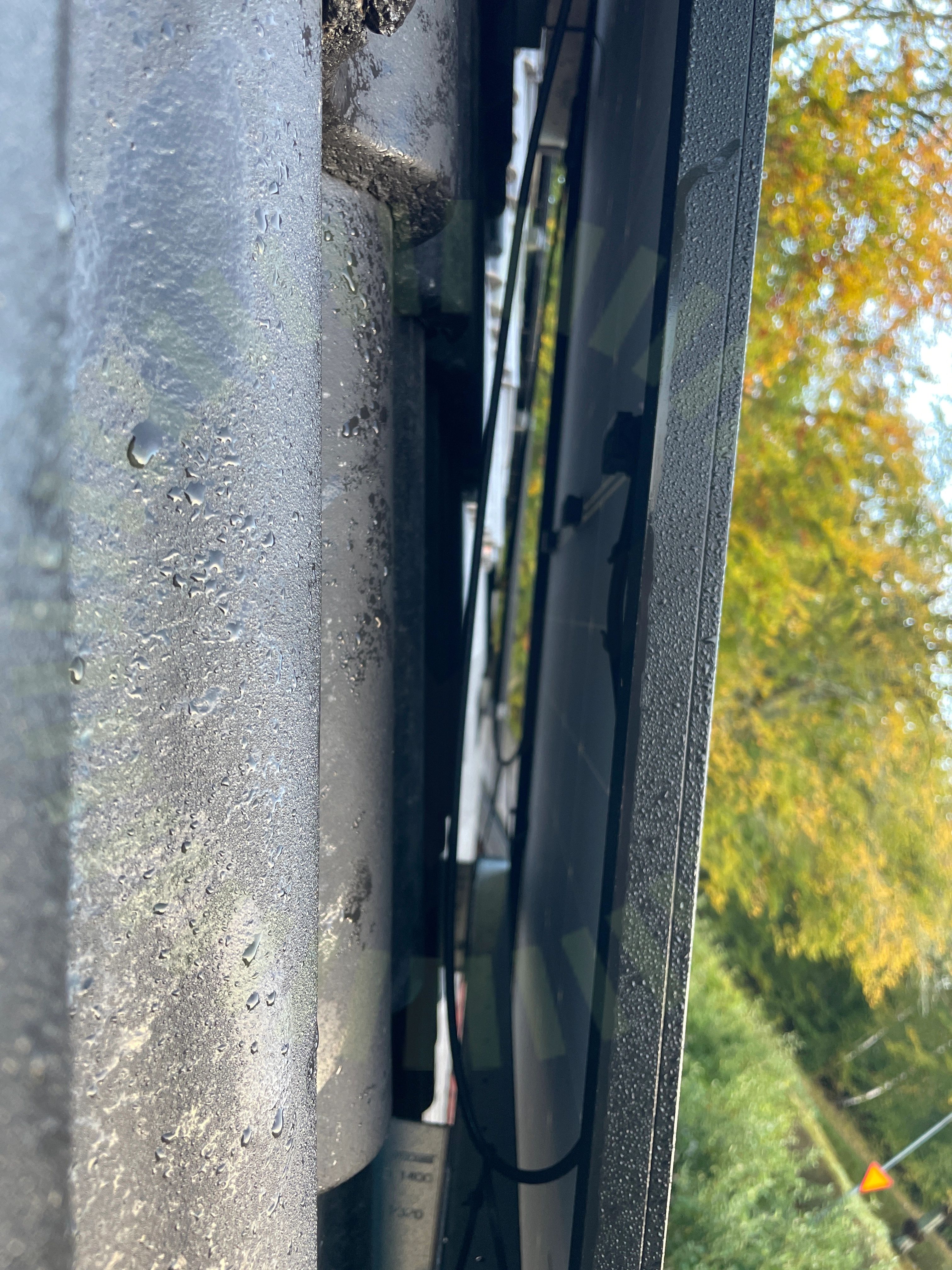

4.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket och bristfälligt utfört generellt.

SS 436 40 00 (712.522.101)

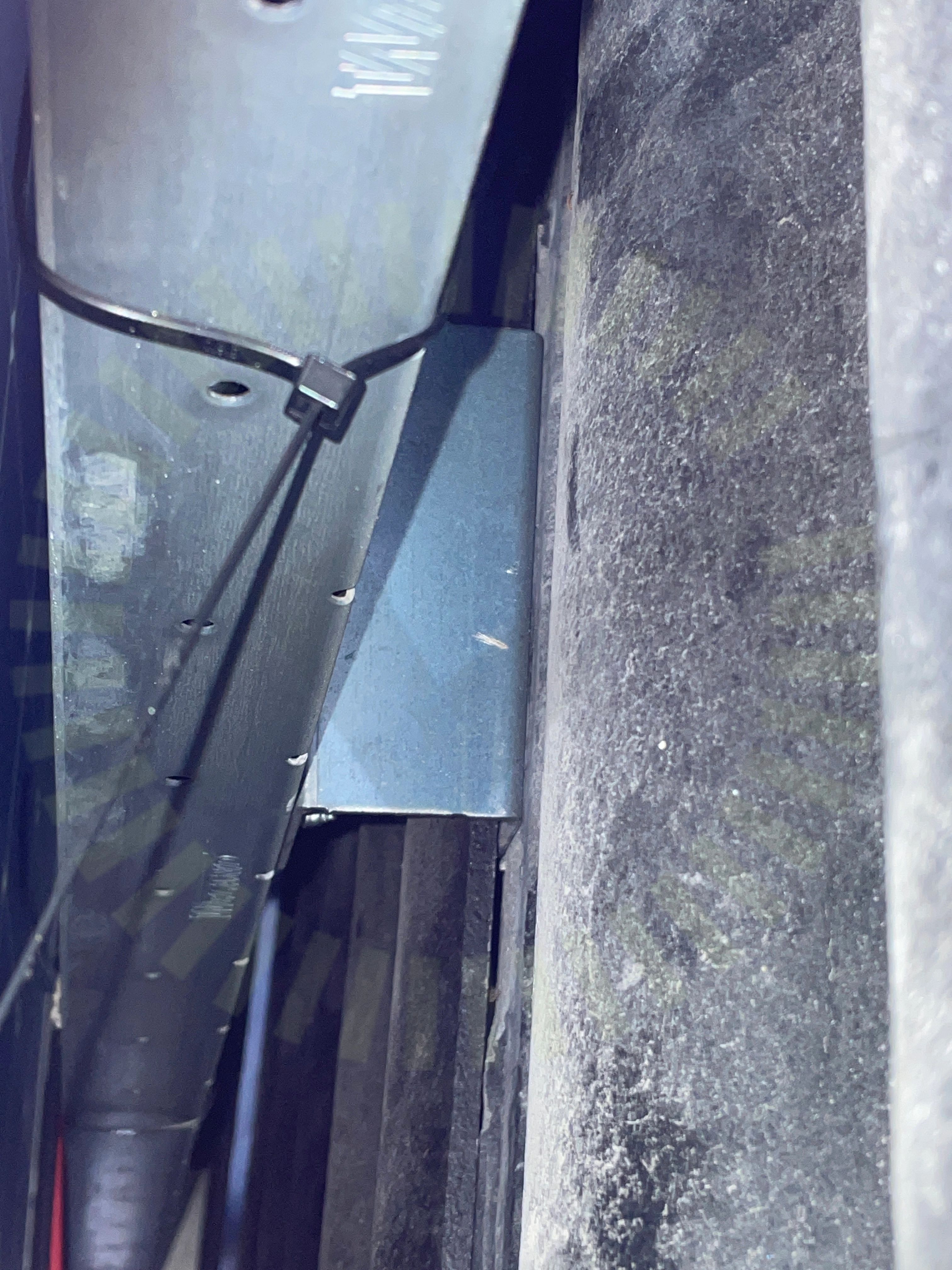

4.2 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5104. Sid 1 (1) | Version 4 - 221101

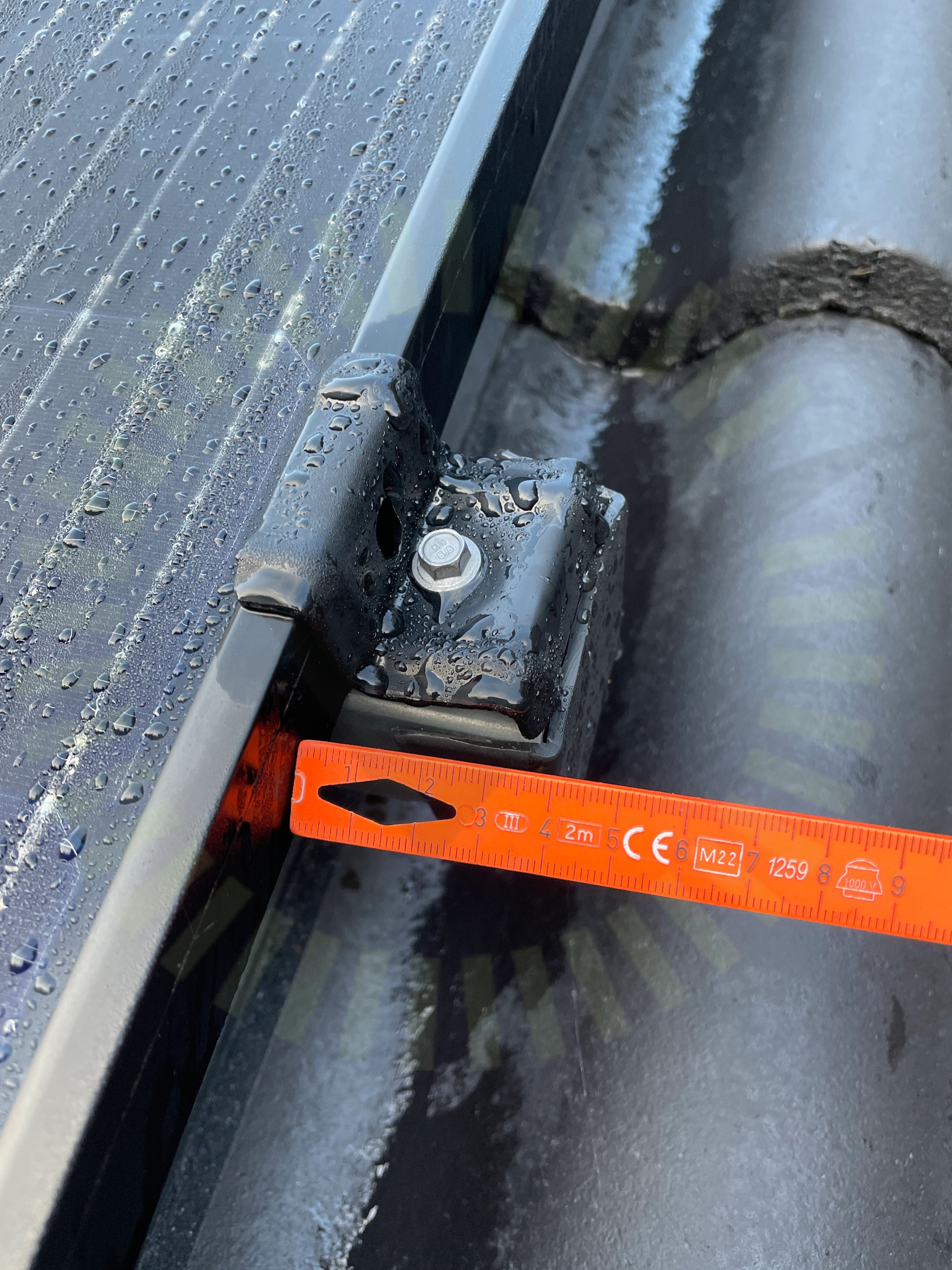

4.3 Ändklämmor skena

Inte godkänd

För lite skena sticker ut från slutet av panelkanten på flertalet ställen.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

18/22

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Klämmor rätt förläggning

Läktinfästning

Mittklämmor

Placering

Skador

Skenornas infästning

Skenornas infästning korslager

Skenornas överhäng

Skenors avstånd till varandra

Skenskarvar

Snö- och Vindlastberäkning

Takkrokarnas CC

Tvådelad Takkrok

Underbyggnad

Väderbeständigt material

Ej tillgängligt vid besiktning

1/22

Takgenomföring

Undercentral

Godkända kontrollpunkter

6/6

Böjradie

Femledarsystem

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

34/35

AC Böjradie

AC Kablage förläggning

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Ström

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkring

Tillgänglighet

Tätningsinsatts

Utrymme

Varselmärkning nödströmsförsörjning

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

1/35

Ferritkärna
