Besiktningsrapport

9.4

Installation genom

Delidel

Datum

2 februari 2024

Ort

Askim, Västra Götalands län

Råspontsinfästning

Klämmornas placering

PEN-ledare

+ 1

95% godkända

5% ej godkända

Om installationen

Paneler

JA Solar: JAM54S31 xxx/MR

Paneler

DMEGC: DM(XXX)M10-72HBB/-V

Montagesystem

IBC: TopFix 200 (Betongkrok)

Växelriktare

SunGrow: SH5-10RT

Batteri

SunGrow: SBR(XXX)

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Undercentral

Tillbehör

CHINT: Sungrow DTSU666

Installerad av Delidel som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (16)Smartmätare (4)Säkerhetsbrytare AC (7)Tak 1, DMEGC: DM(XXX)M10-72HBB/-V (17)Tak 1, IBC: TopFix 200 (Betongkrok) (28)Tak 1, JA Solar: JAM54S31 xxx/MR (17)Undercentral (8)Varselmärkning (4)Växelriktare (37)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Godkända kontrollpunkter

15/15

Batteri PE

Batterimodul

DC anslutning

Fastsäkring av produkt

Lock och sidoskydd

Närliggande objekt

Rakt stående

Sammansättning av komponenter

Signalkabel batteri

Skador

Smartmätare

Tillgång till batteriet

Uppfästning av kablage

Utrymme

Väderskydd

Smartmätare

Godkända kontrollpunkter

4/4

Anslutning av smartmätare

Fastsäkring av produkt

Signalkabel till växelriktaren

Skador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, DMEGC: DM(XXX)M10-72HBB/-V

Anmärkningar

2/17

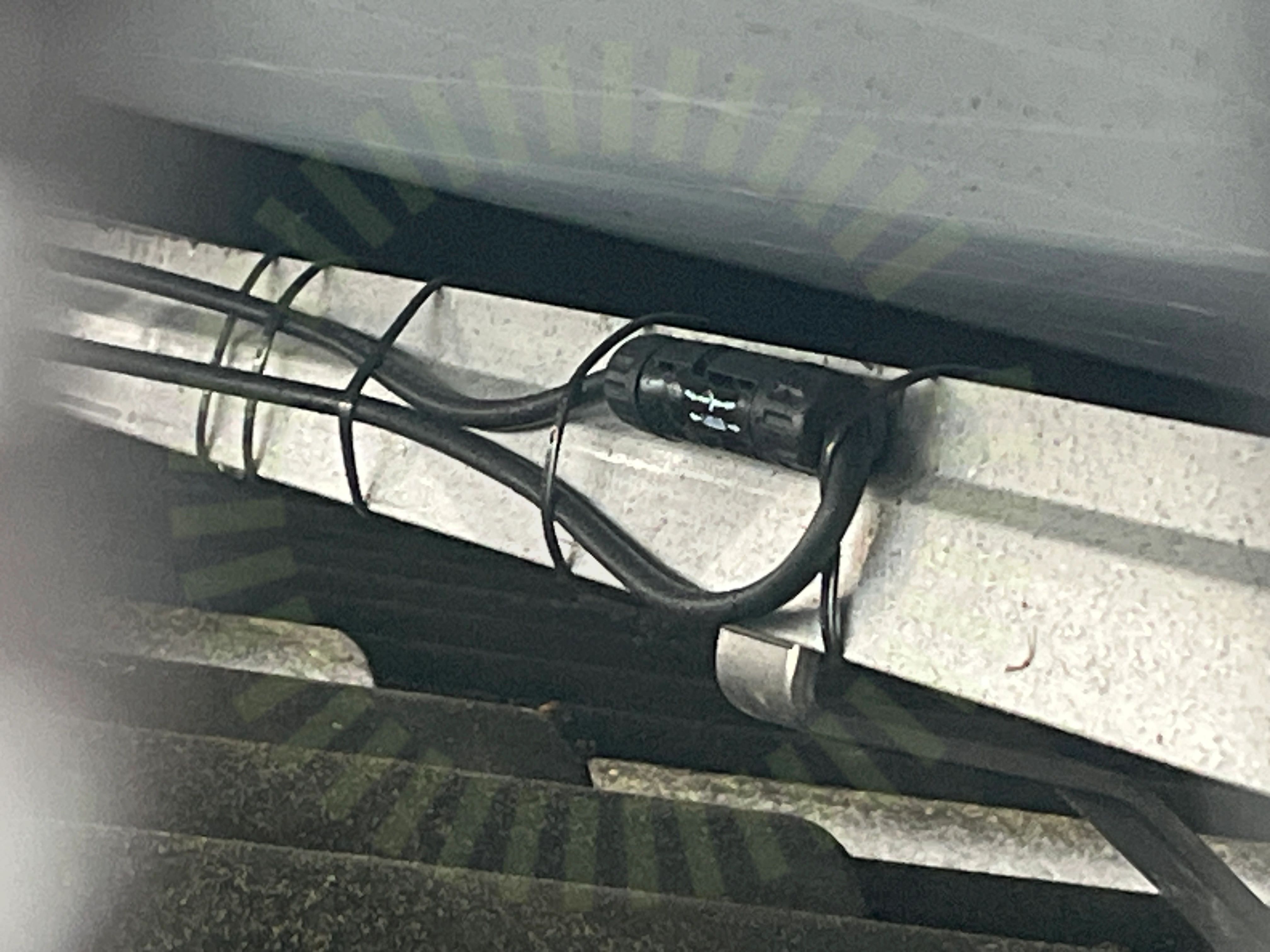

5.1 Panelkablagets böjradie

Inte godkänd

Kablagets böjradie är för skarp.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7

5.2 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas. Uppmätt 56cm.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.

Godkända kontrollpunkter

14/17

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmans överlappning

Klämmornas storlek

Kontaktdon

Kopplingslåda böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Tak 1, IBC: TopFix 200 (Betongkrok)

Anmärkningar

1/22

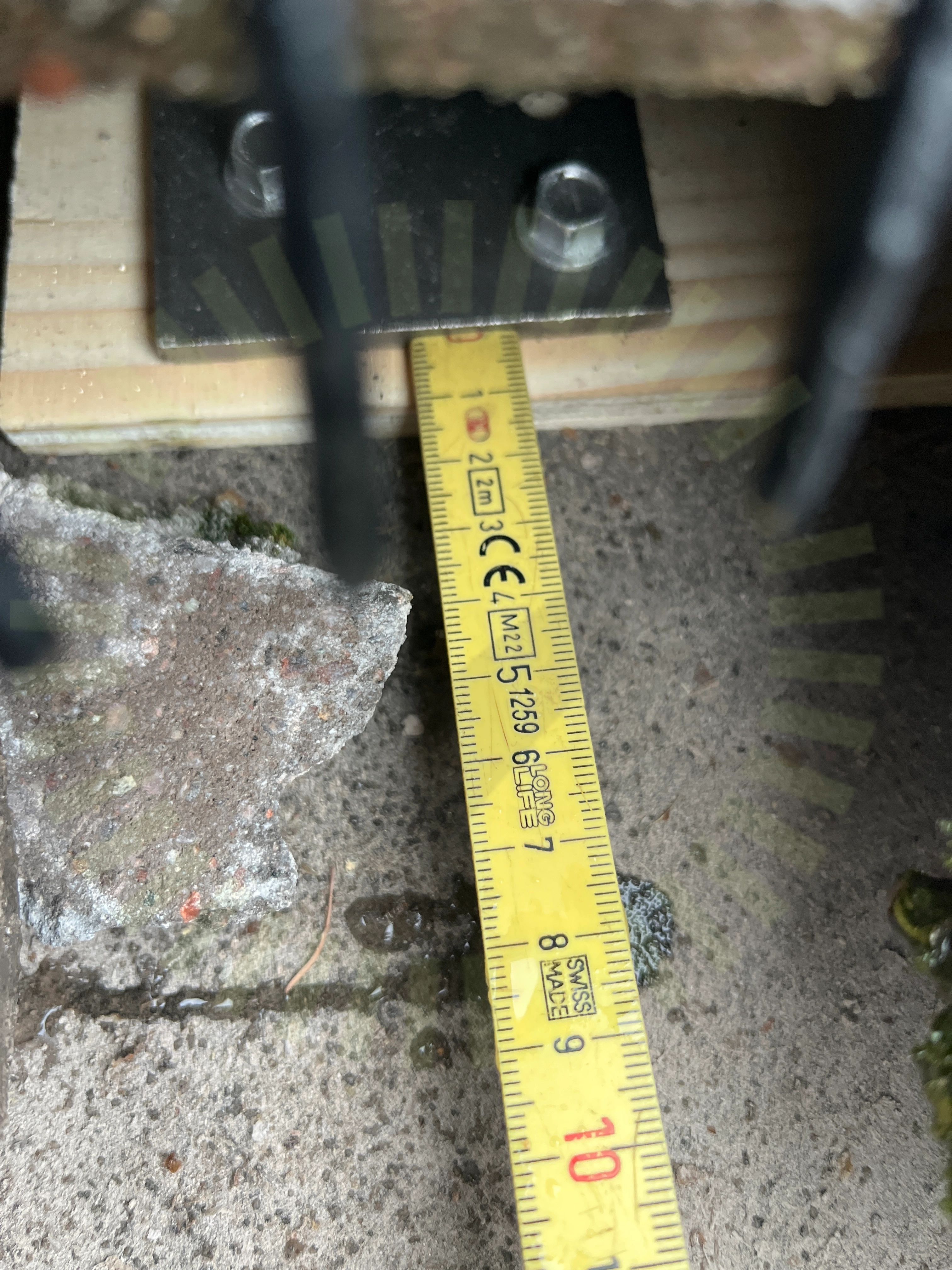

6.1 Råspontsinfästning

Inte godkänd

Kroken sitter för nära basplattans kant.

Supplement to installation manual for Sweden (SWE) IBC TopFix 200 Version 20.02a, as of: 11-December-2020, Sida 7-8

Godkända kontrollpunkter

20/22

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Mittklämmor

Placering

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenors avstånd till varandra

Skenskarvar

Snö- och Vindlastberäkning

Takets lutning

Takkrokarnas CC

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/22

Takgenomföring

Tak 1, JA Solar: JAM54S31 xxx/MR

Anmärkningar

2/17

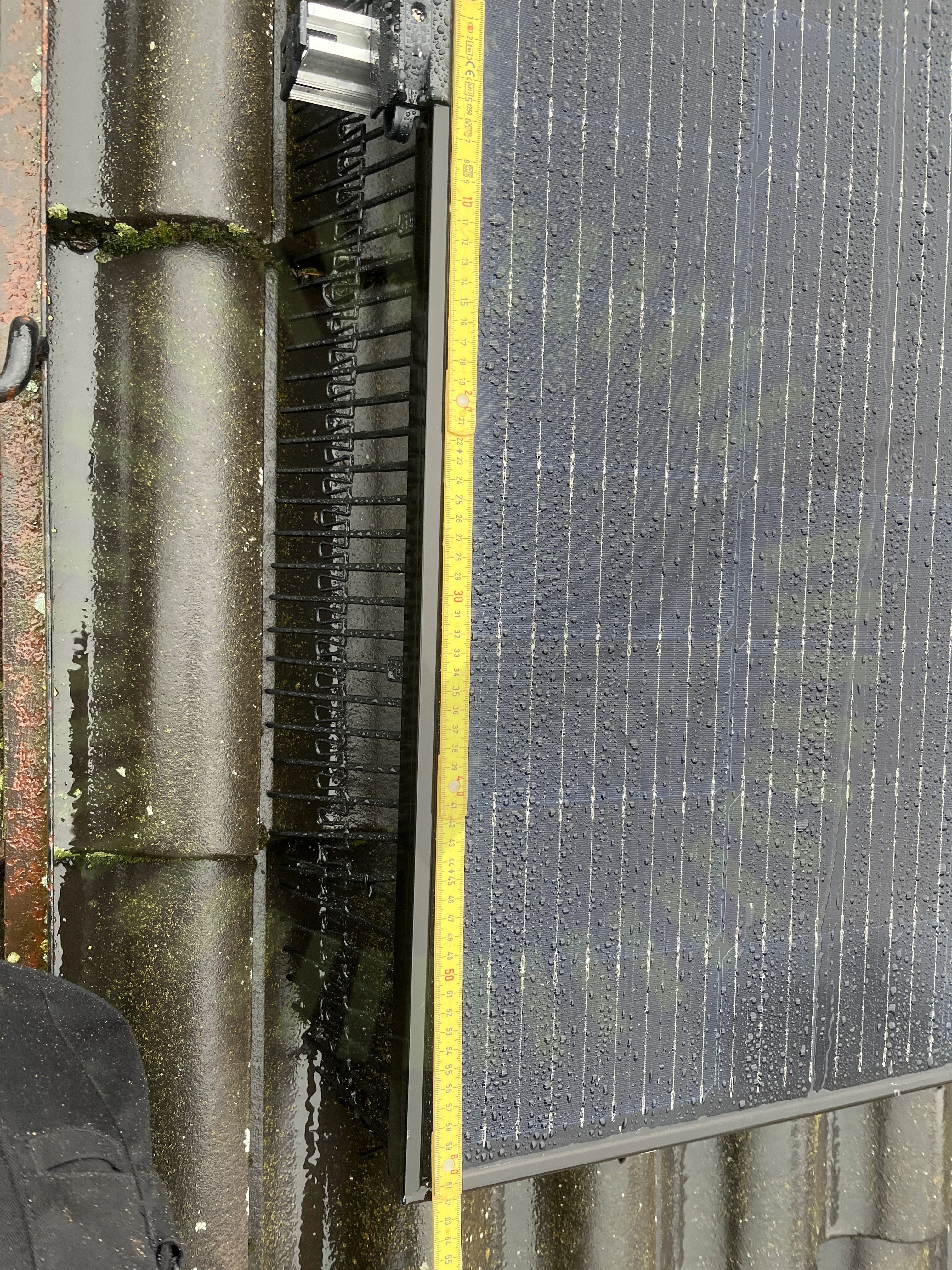

7.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Tillverkarens anvisningar

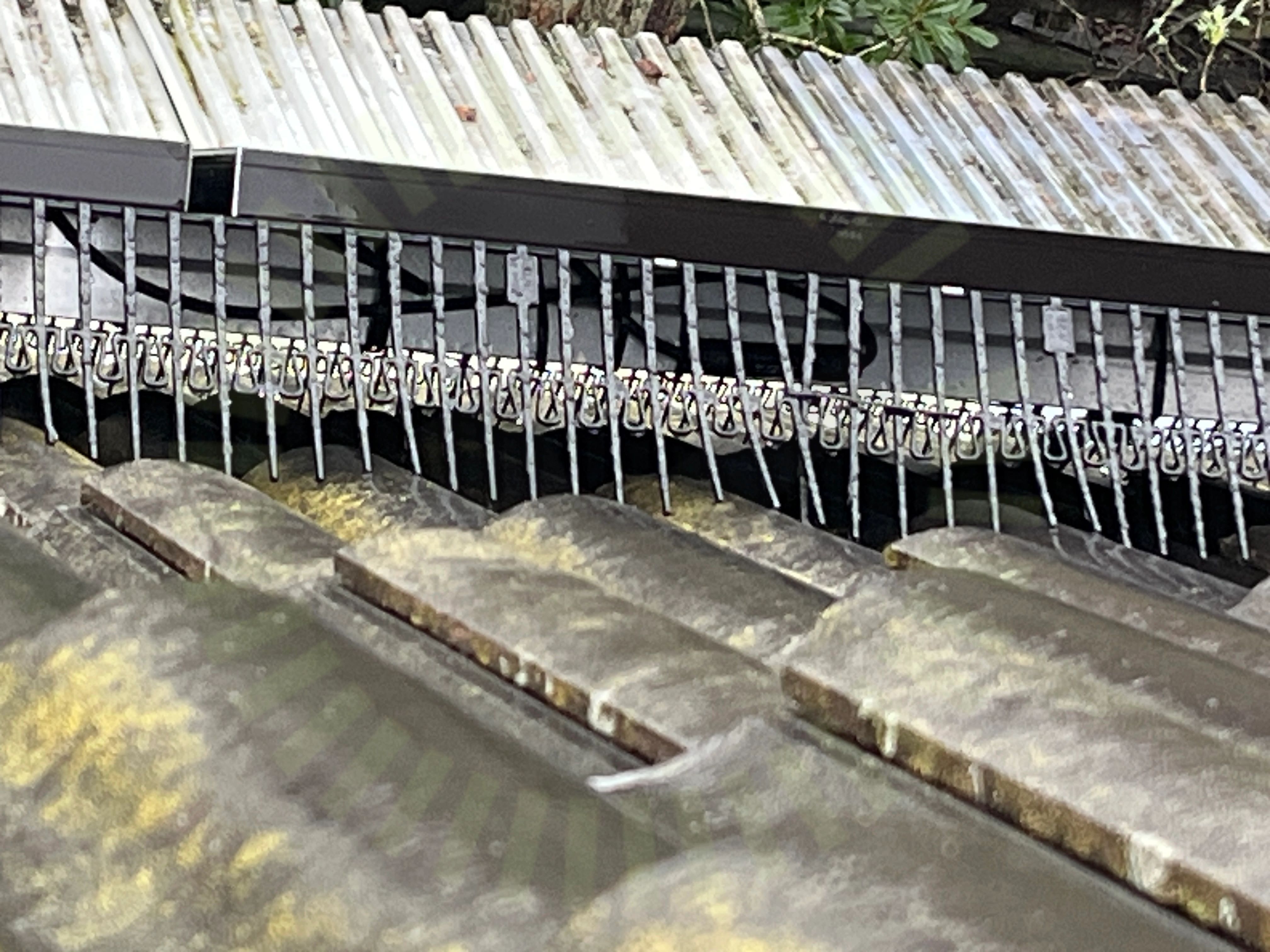

7.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 10

Godkända kontrollpunkter

14/17

Avstånd till havet

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Undercentral

Anmärkningar

1/6

8.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

36/36

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
