Besiktningsrapport

9.5

Installation av

Sesol

Datum

8 november 2023

Ort

Hovås, Västra Götalands län

DC anslutning

Kontaktdon

Mellanrum

+ 5

88% godkända

12% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB

Montagesystem

Weland Stål: Råspont

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Undercentral

Tillbehör

CHINT: DTSU666

Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (13)Tak 1, Longi: LR5-54HPB (17)Tak 1, Weland Stål: Råspont (26)Undercentral (8)Varselmärkning (5)Växelriktare (42)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Batteri

Anmärkningar

2/13

2.1 DC anslutning

Inte godkänd

Kontakter som använts är bottnade.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 92

2.2 Smart Power Sensor

Kundkommentar

Enligt kund fungerar inte smartmätaren som den ska.

Godkända kontrollpunkter

10/13

Avstånd till växelriktare

Batteri PE

Batterikåpor

Fastsäkring av produkt

Närliggande objekt

Placering av batteri

Rakt stående

Skador

Tillgång till batteriet

Uppfästning av kablage

Ej tillgängligt vid besiktning

1/13

Signalkabel batteri

Tak 1, Longi: LR5-54HPB

Anmärkningar

2/17

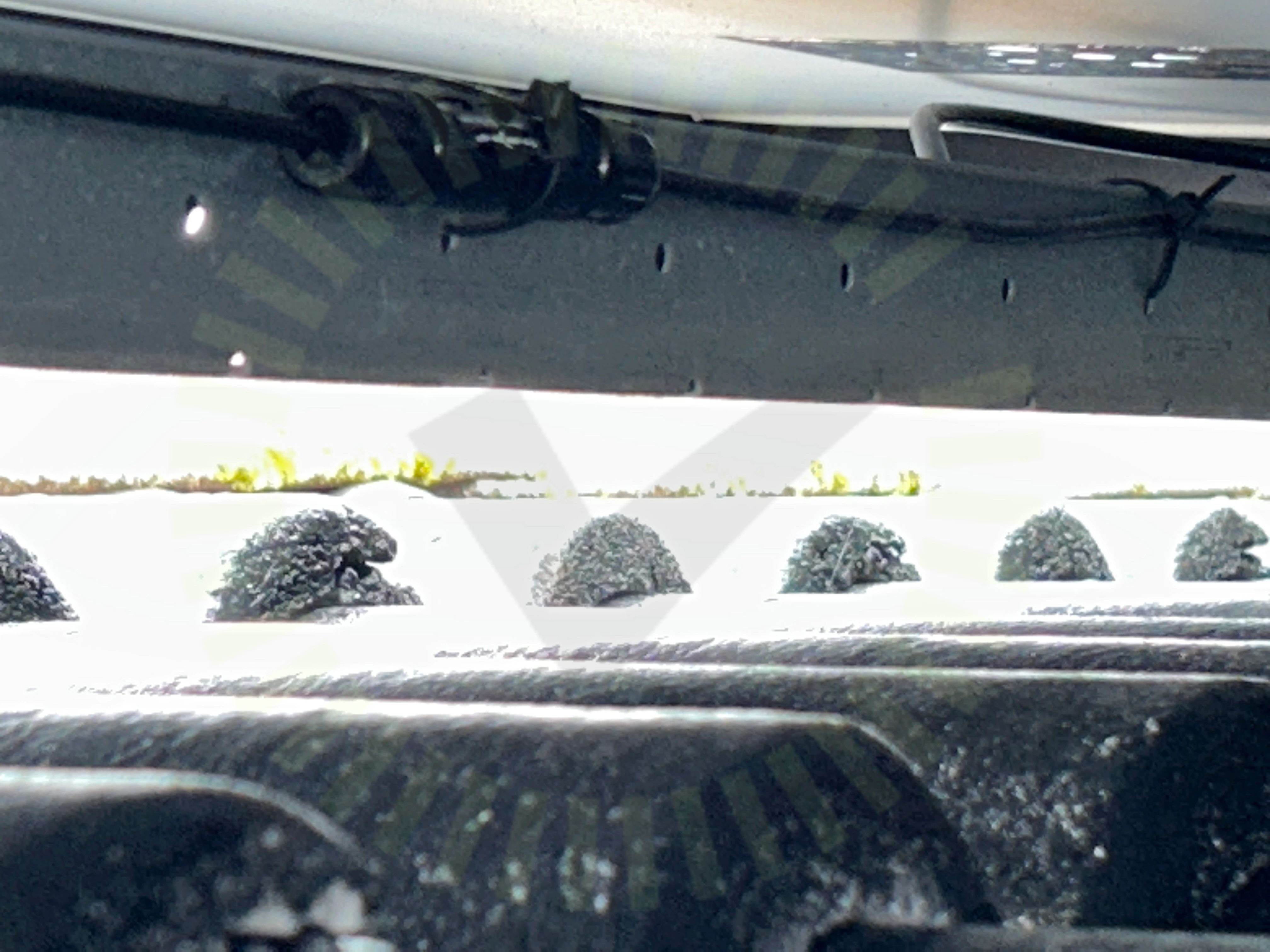

3.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

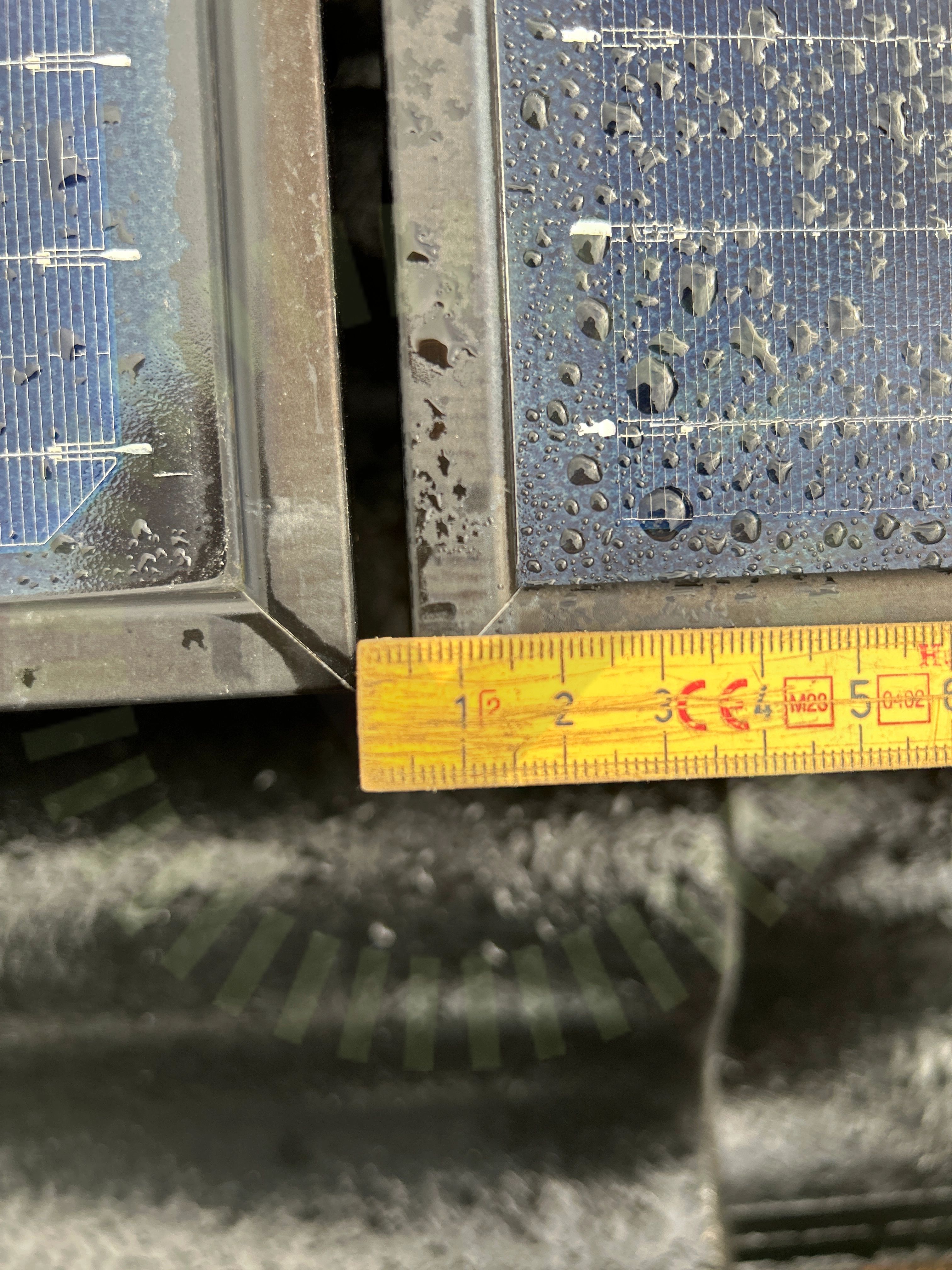

3.2 Mellanrum

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

Godkända kontrollpunkter

14/17

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Panelkablaget generell böjradie

Panelkablagets böjradie

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Överlappning

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

4/22

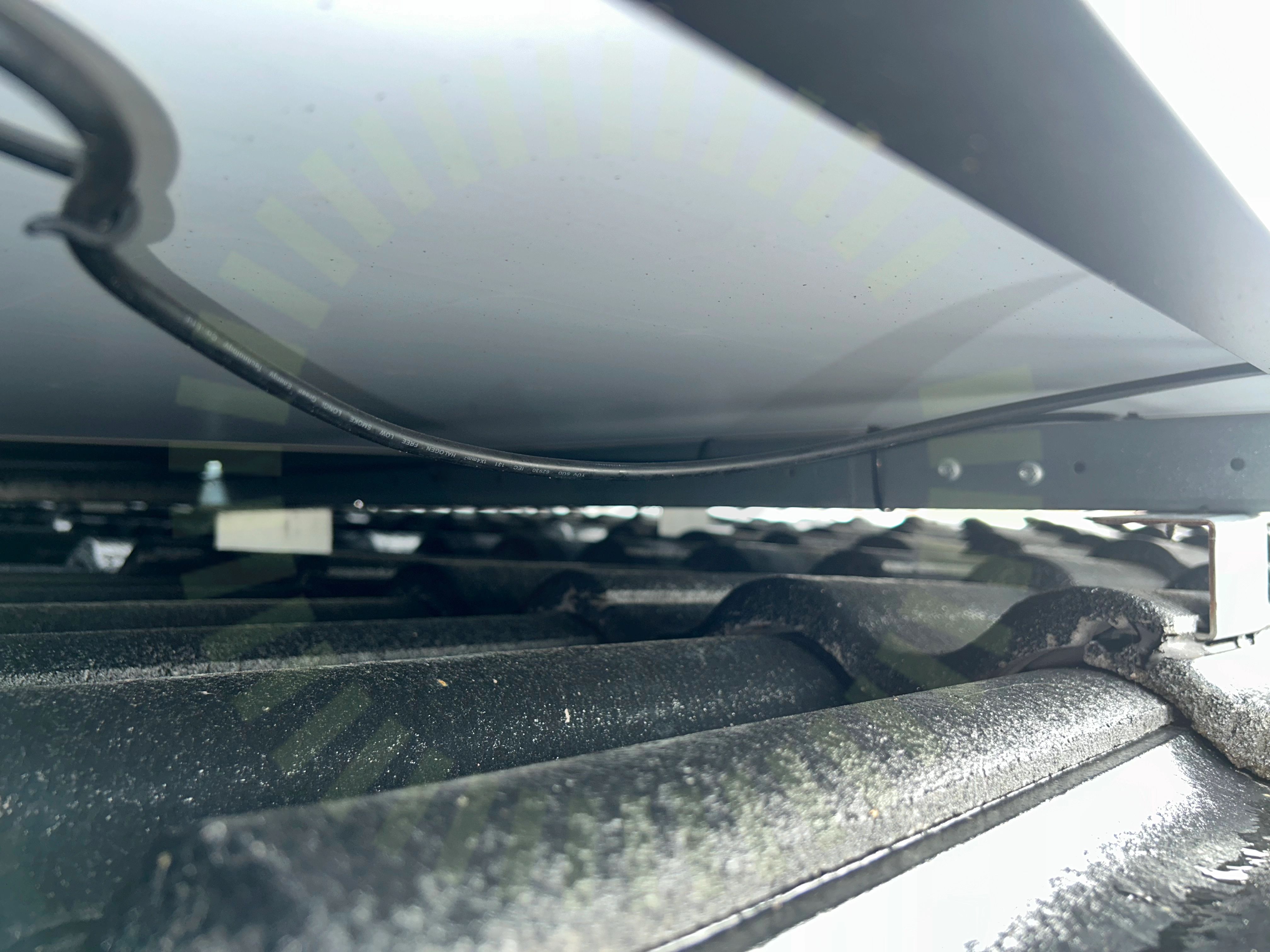

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning saknar stöd.

SS 436 40 00 (712.522.101)

4.2 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel kan vara skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

4.3 Skenornas infästning

Inte godkänd

Saknas skruv på vissa skeninfästningar.

MA5102 Sid 1 (1) | Version 3 - 221101

4.4 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd. Bild visad till besiktningsman och kund av Sesols arbetsledare.

Godkända kontrollpunkter

18/22

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Mittklämmor

Placering

Råspontsinfästning

Skador

Skenornas överhäng

Skenors avstånd till varandra

Skenskarvar

Snö- och Vindlastberäkning

Takkrokarnas CC

Tvådelad Takkrok

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/5

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

4/5

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/41

7.1 DC Kablage förläggning

Inte godkänd

Kablaget ligger i kabelkanal, dokumentation för godkänd vald kabelförläggning saknas.

7.2 DC Kontakter anslutning

Inte godkänd

Förskruvningar är bottnade och har skadat kontaktens tätning.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50

Godkända kontrollpunkter

36/41

AC anslutning växelriktare

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Signalkabel till växelriktaren

Skadat kablage

Skador signalkablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Ventilation

Väderbeständigt material

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

3/41

Anslutning av CT klämmor

Matning till smartmätare

Placering av CT klämmor
