Besiktningsrapport

8.5

Installation av

1KOMMA5°

Datum

22 september 2023

Ort

Kalmar, Kalmar län

Takstolsinfästning

Föremål mot bakstycke

Kopplingslåda

+ 9

80% godkända

20% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-54HBB/-V

Optimerare

SolarEdge: S-Serie

Montagesystem

K2: SingleRail: CrossHook 3S

Växelriktare

SolarEdge: SE3K-10K

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Undercentral

Tillbehör

Smartmätare: Inepro PRO380--S-Mb-Mod

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (8)Tak 1, DMEGC: DM(XXX)M10-54HBB/-V (16)Tak 1, K2: SingleRail: CrossHook 3S (31)Tak 1, SolarEdge: S-Serie (5)Undercentral (9)Varselmärkning (5)Växelriktare (33)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutning

Böjradie

Egenskaper

Förskruvningar

Identifiering

Infästning

Placering

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

5/16

3.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 11

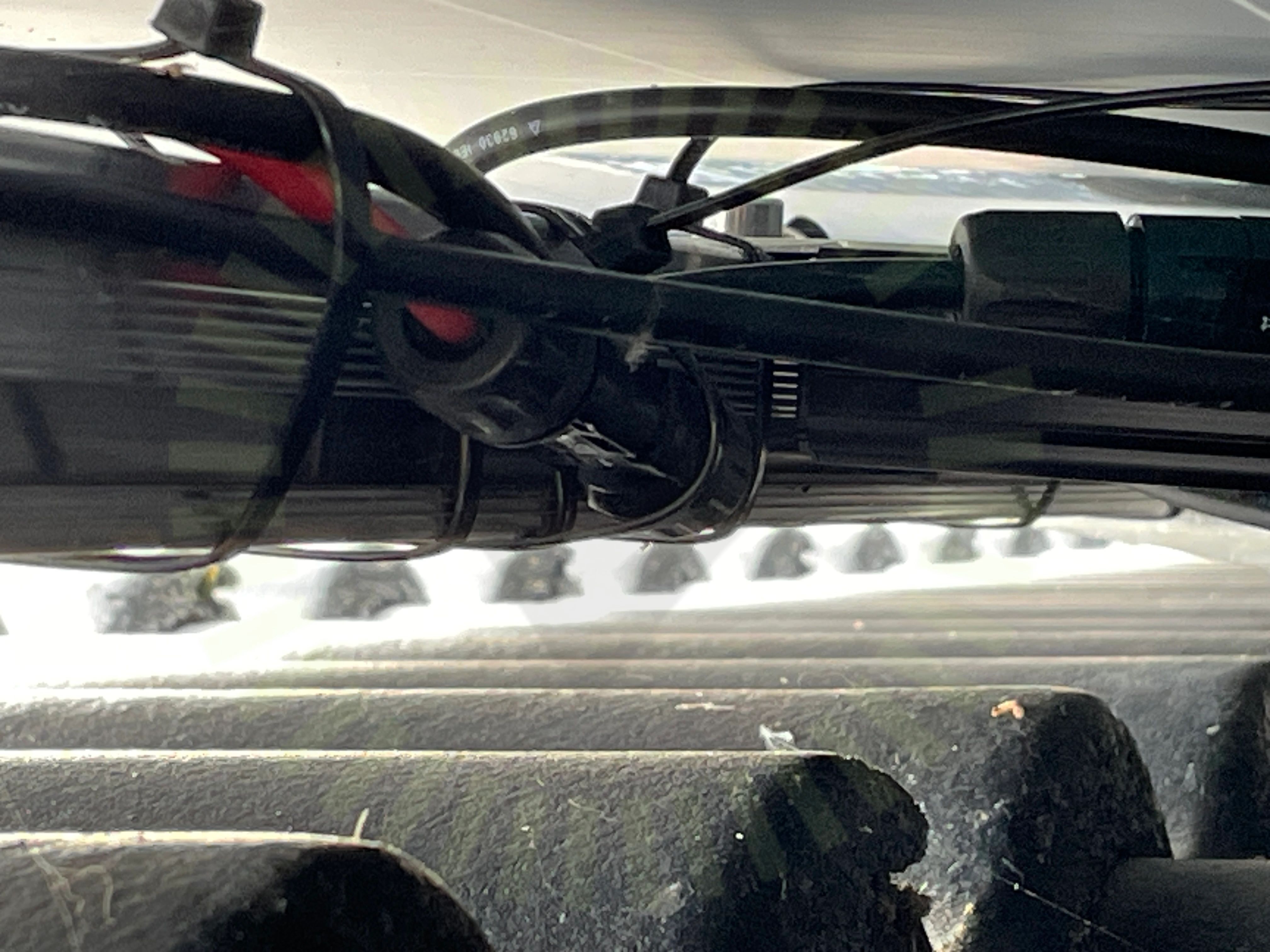

3.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli MA711 ver 10.2022, sid 4/4

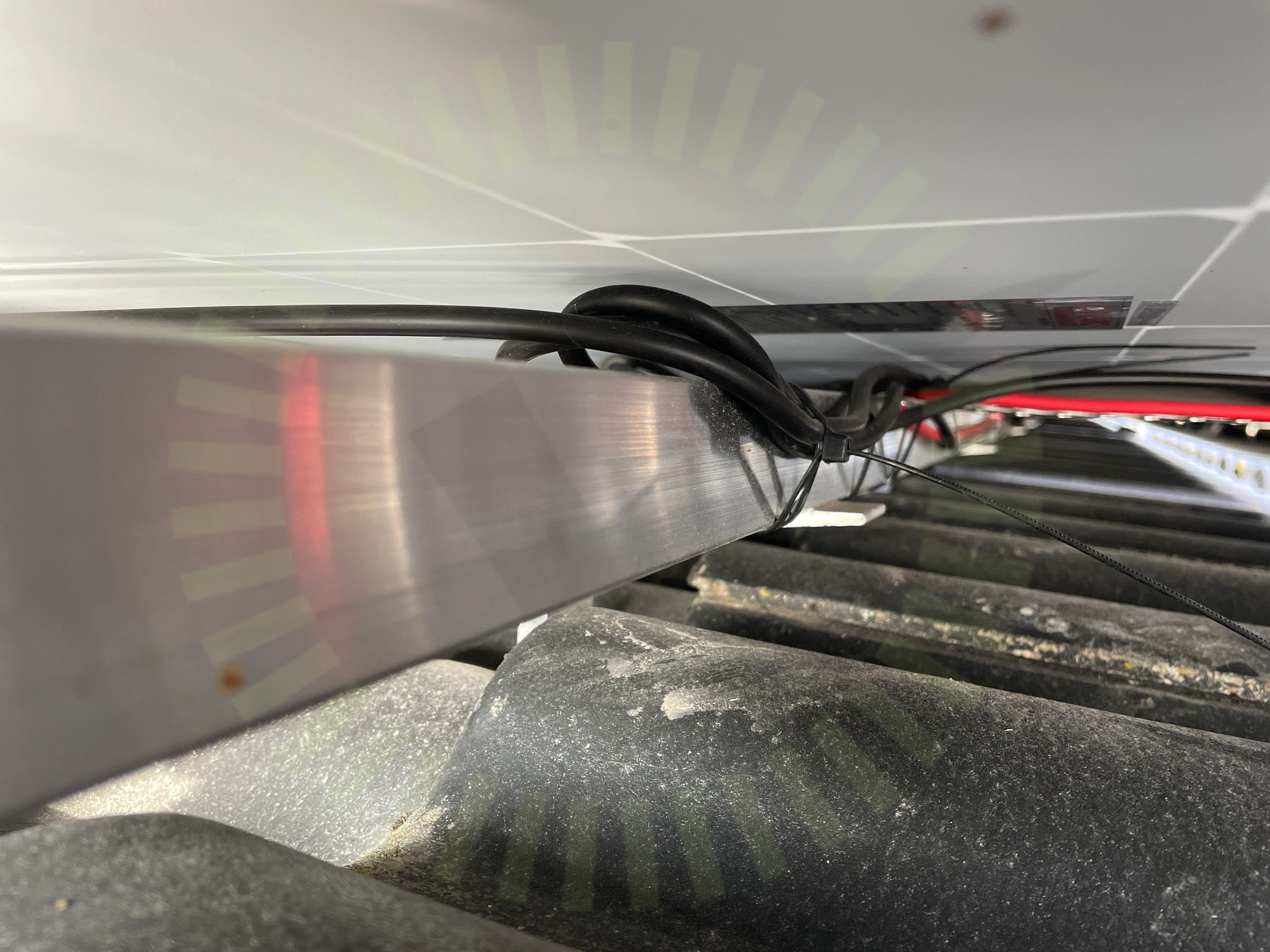

3.3 Panelkablagets böjradie

Inte godkänd

Kablagets böjradie är för skarp.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7

3.4 Föremål mot bakstycke

Inte godkänd

Föremål skaver mot panelens undersida.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 4

3.5 Kopplingslåda

Inte godkänd

Kablar bristfälligt uppfästa. Dragavlastning mot väderpåverkan saknas.

SS 436 40 00 (522.8.3), Sida 248

Godkända kontrollpunkter

11/16

Dräneringshål

Förbindelse av kontakter

Klämmans överlappning

Klämmornas storlek

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

8/22

4.1 Infästning utanför takstol

Inte godkänd

Kroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

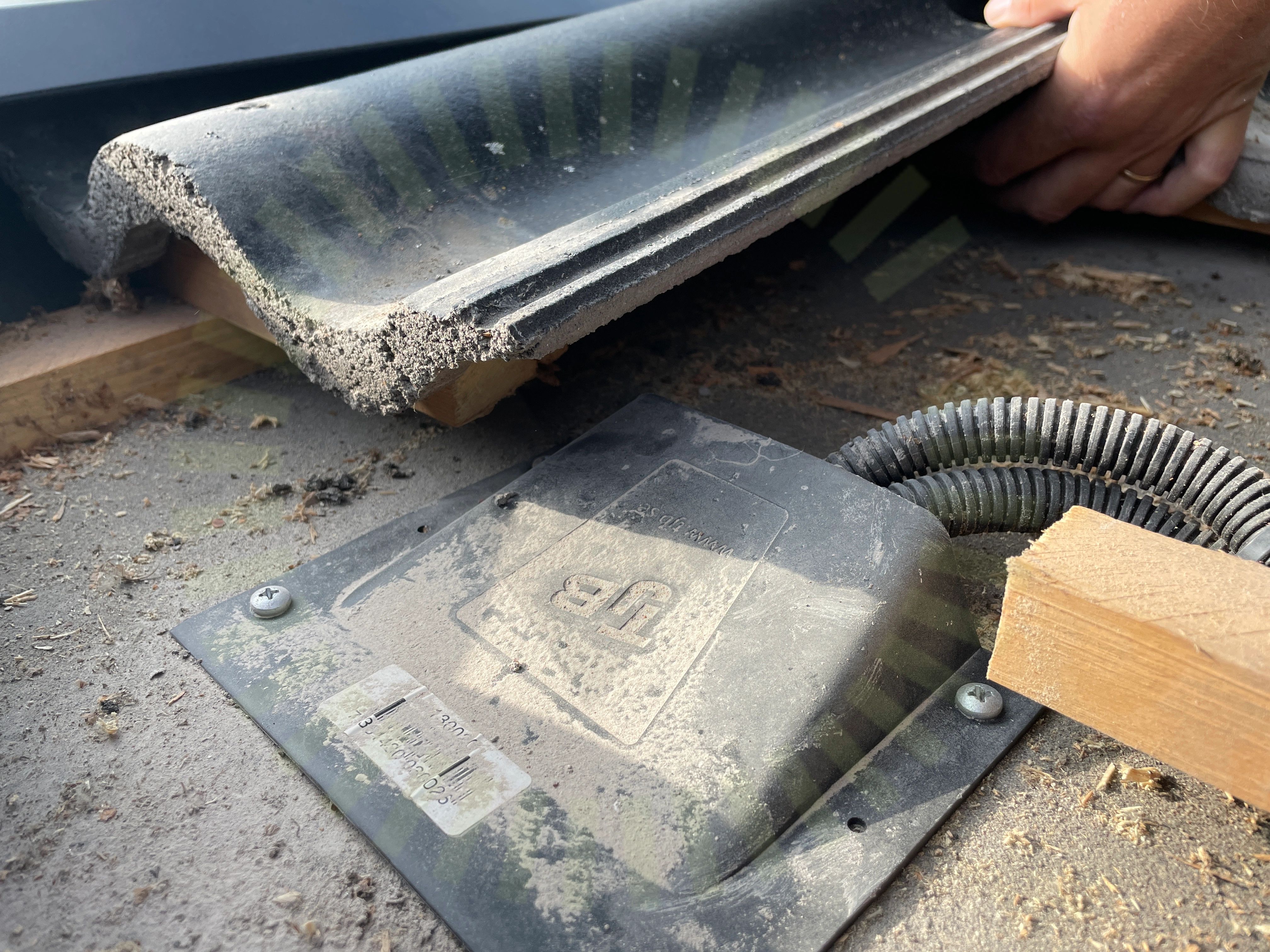

4.3 Skador

Inte godkänd

Bärläkt saknas under pannor efter Takgenomföring.

4.4 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Felaktigt avstånd mellan takstolar. Uppmätt 120 cm.

Tillverkarens montageanvisningar

4.5 Takgenomföring

Inte godkänd

Mögelstoppern ej monterad enligt anvisningar. Är ej tät.

4.6 Takkrokarnas CC

Inte godkänd

Takkrokar är monterade med ett längre CC mått än vad som anges som maximalt i lastberäkningen.

Snö- och vindlastberäkning

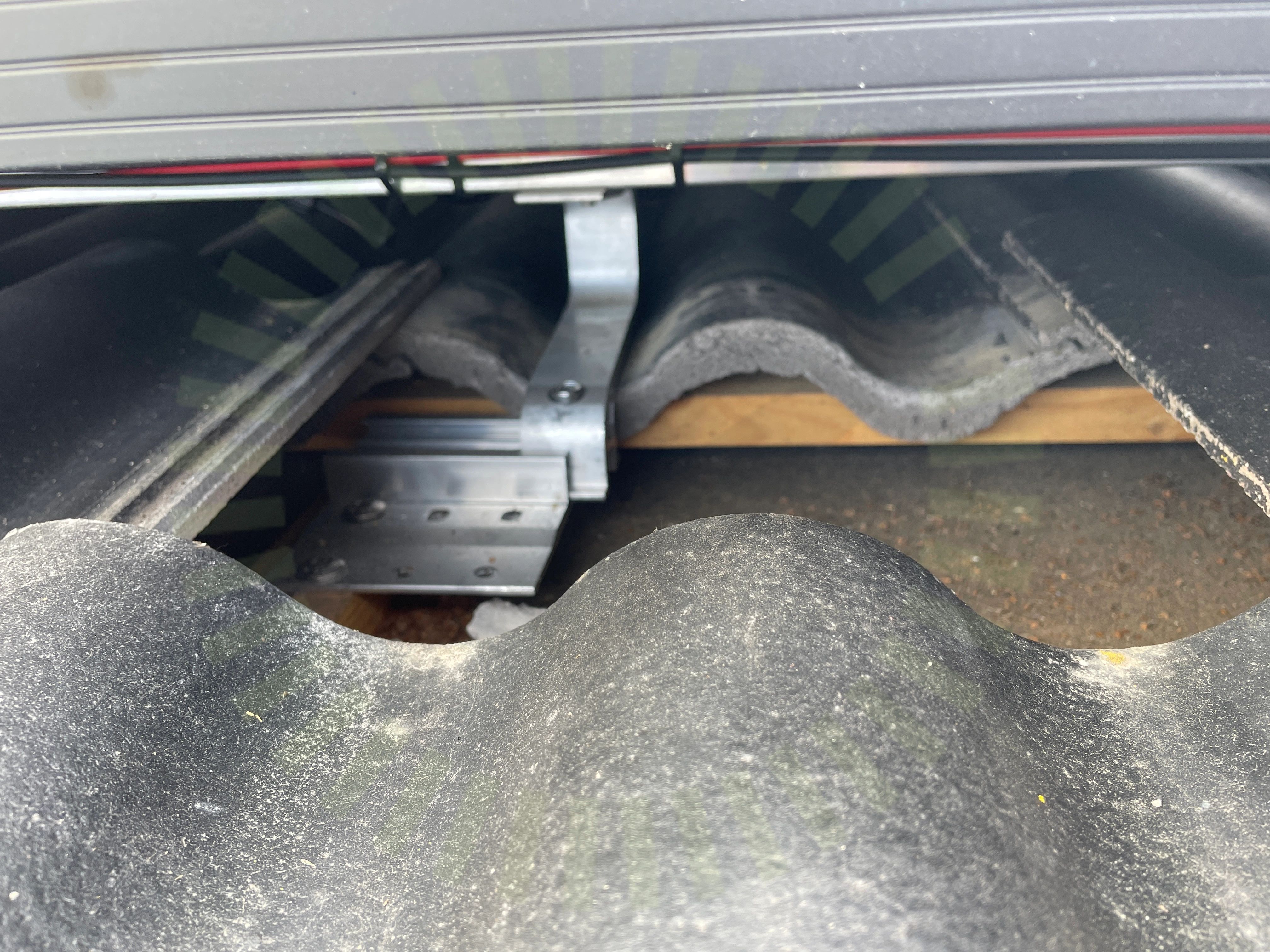

4.7 Tvådelad takkrok

Inte godkänd

Krokar är inte placerade innanför basplattan.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 9

4.8 Takstolsinfästning

Inte godkänd

Infästning ska primärt ske i takstol där det är möjligt. Infästning i råspont ska endast ske där det anges i lastberäkning eller som avslut för att få korrekt överhäng.

K2 Roof hook with Heco Fastening Topix-plus screws, Sida 7

Godkända kontrollpunkter

13/22

Främmande material

Föremål mellan skena och panelram

Klämmans placering i skena

Mittklämmor

Placering

Skenans utstick för klämma

Skenornas infästning

Skenskarvar

Skruvar korrekt

Takets lutning

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/22

Skenornas överhäng

Tak 1, SolarEdge: S-Serie

Godkända kontrollpunkter

5/5

Dragavlastade

Fastsäkring av produkt

Kompatibilitet

Kontakter

Placering

Undercentral

Anmärkningar

1/6

6.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem till smartmätaren. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

5/6

Böjradie

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/26

8.1 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera.

8.2 Förskruvning

Inte godkänd

Förskruvning håller inte fast kabeln.

Solaredge: Installation Guide Three Phase System with SetApp Configuration For Europe Version 1.7, Sida 30

Godkända kontrollpunkter

22/26

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till havet

DC Kablage förläggning

DC Kablage skydd

Enkelisolerade ledare

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Likspänningskomponenter

Stress på kontakter

Säkringsdimension

Tillgänglighet

Tätningsinsatts

Vinkel

Växelriktare direkt solljus

Växelriktarens IP klassning

Växelriktarens kontakter

Ej tillgängligt vid besiktning

2/26

DC Kablage egenskaper

Strängdesign
