Besiktningsrapport
6.5
Installation av
Vattenfall
Datum
25 oktober 2023
Ort
Upphärad, Västra Götalands län
Takstolsinfästning
Takkrokarnas CC
Säkerhetsavstånd
+ 18
72% godkända
28% ej godkända
Om installationen
Paneler
Trina: TSM-DE09R.05 405-425W
Montagesystem
SIC Solar: Tile Roof Hook
Växelriktare
Afore: BNT 12-20kW
Tillbehör
Undercentral
Installerad av Vattenfall som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
Godkända kontrollpunkter
2/3
Tak 1, SIC Solar: Tile Roof Hook
Anmärkningar
7/23

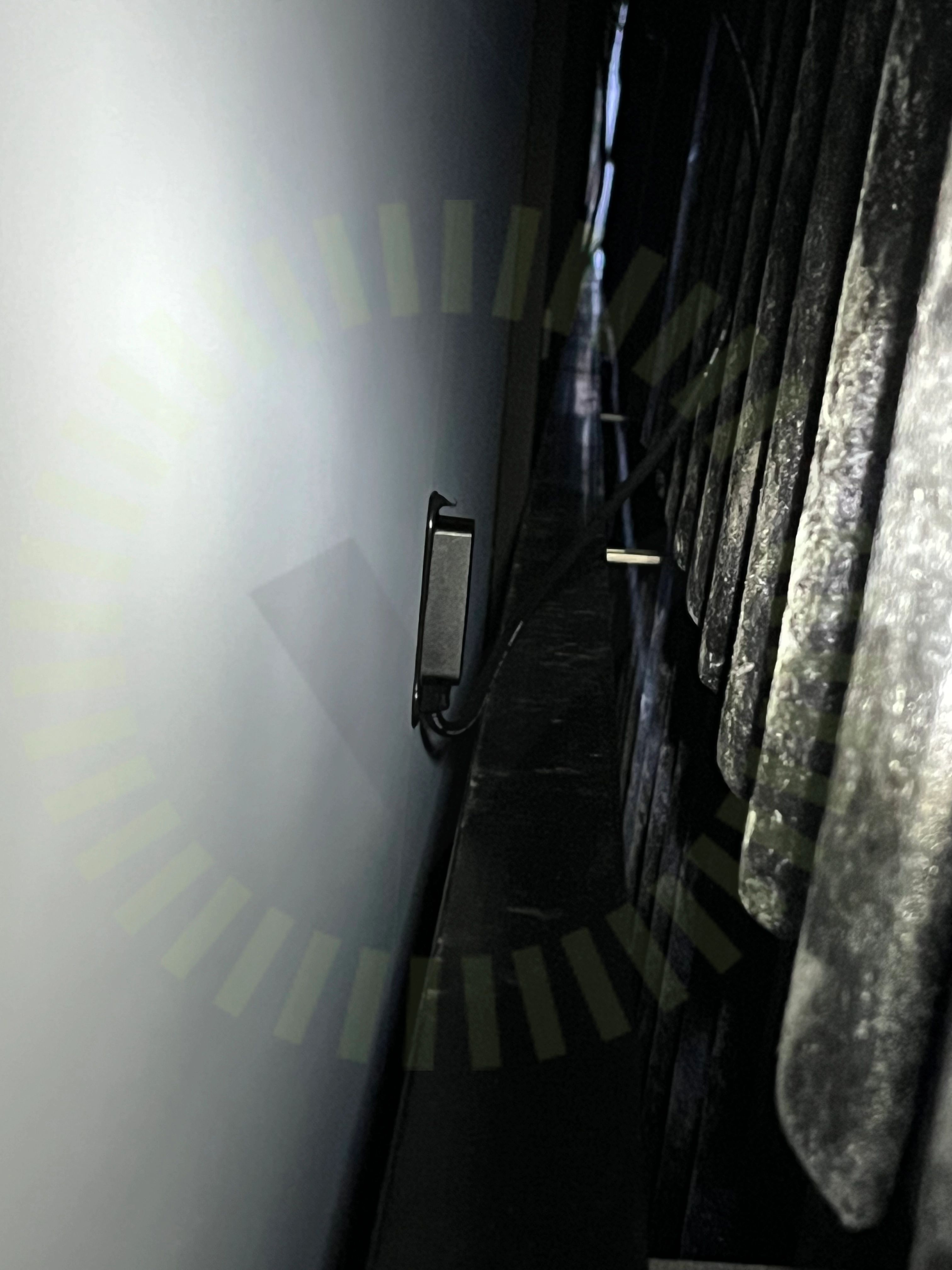

2.1 Kabeluppfästning
Inte godkänd
Kablage ligger på yttertaket.
2.2 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning är inte komplett.

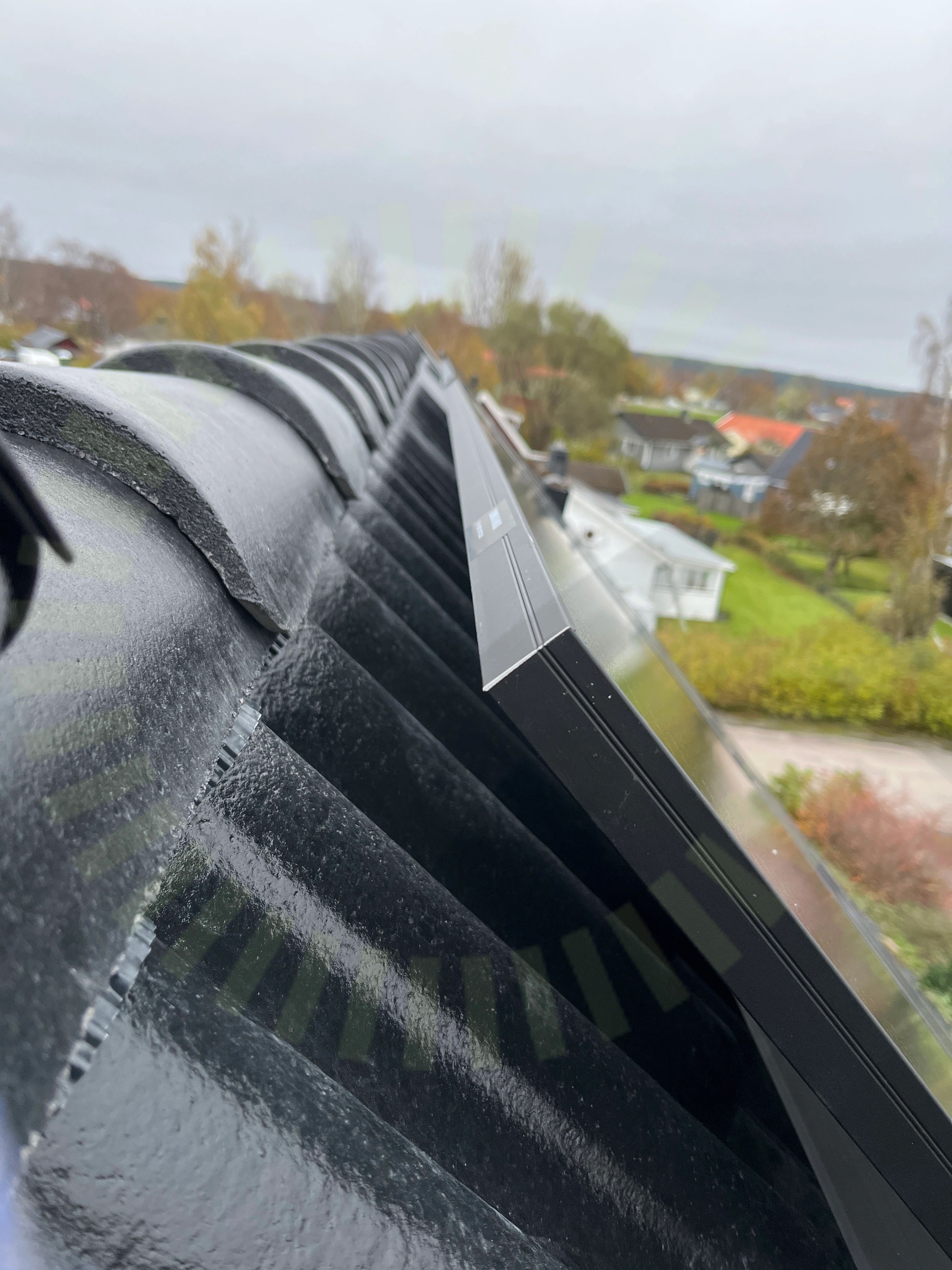

2.3 Säkerhetsavstånd
Inte godkänd
Paneler är placerade närmare takets kant än vad som är tillåtet.

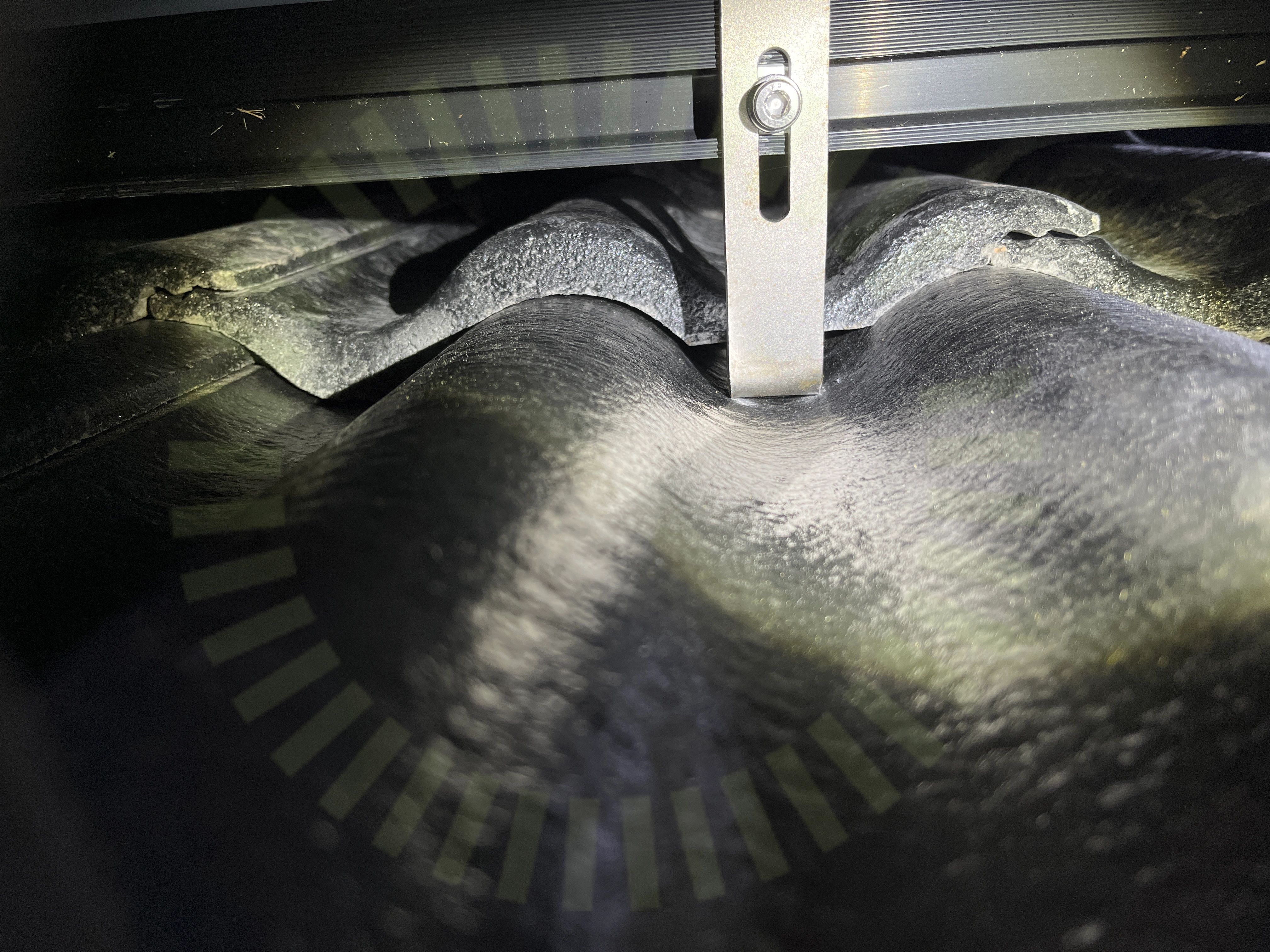

2.4 Underliggande takpanna
Inte godkänd
Takkrok ligger emot underliggande takpanna.

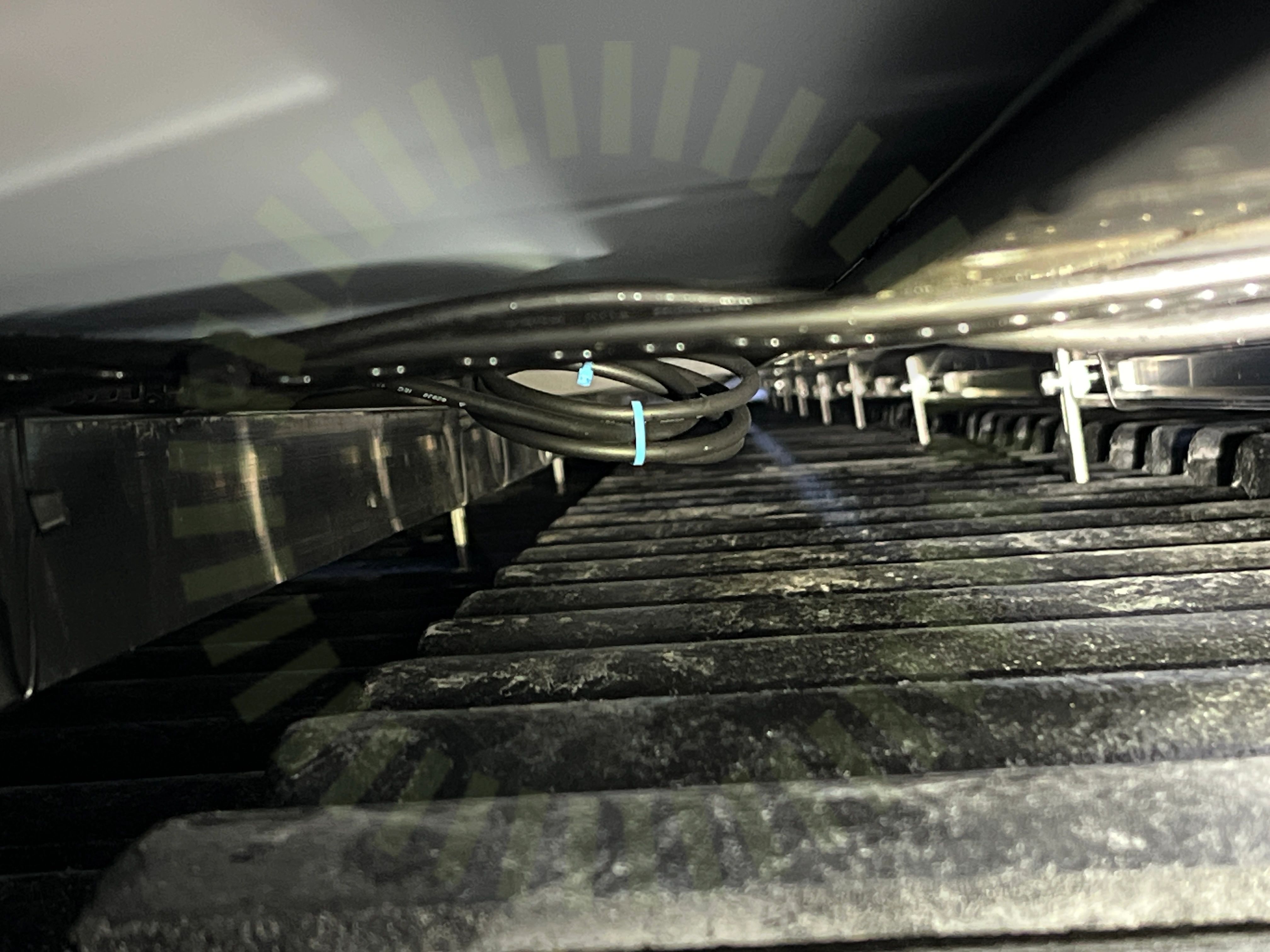

2.5 Väderbeständigt material
Inte godkänd
Använt material är inte väderbeständigt. Kablage hänger kvar i förpackningsbuntband, kablage kommer med tiden att ligga på yttertaket.
2.6 Takkrokarnas CC
Inte godkänd
Snö- och vindlastberäkning är inte komplett. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt 150cm.

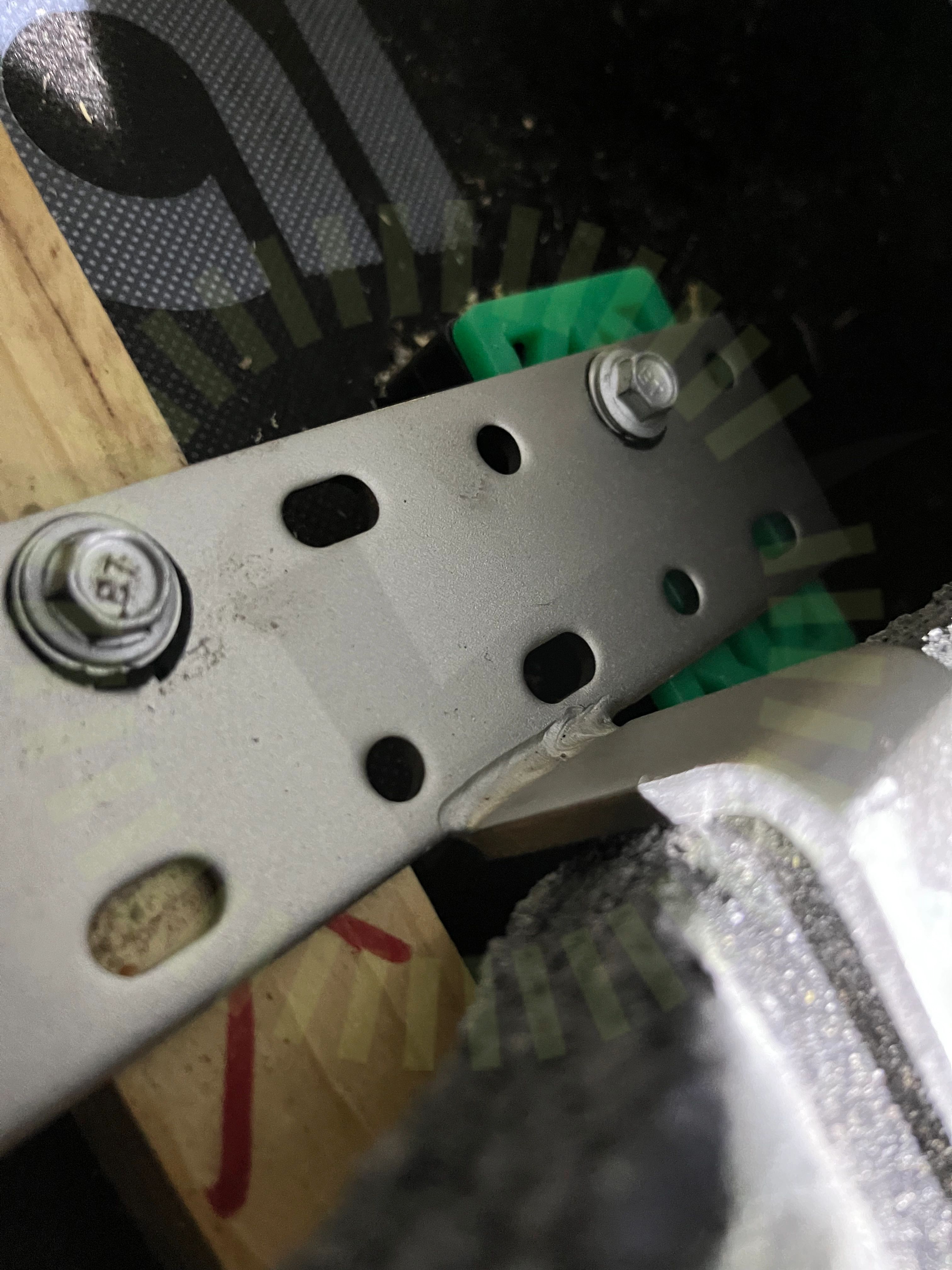

2.7 Takstolsinfästning
Inte godkänd
Takkrokens infästning är fel utförd, för få skruv är använda.
Godkända kontrollpunkter
16/23
Tak 1, Trina: TSM-DE09R.05 405-425W
Anmärkningar
5/15

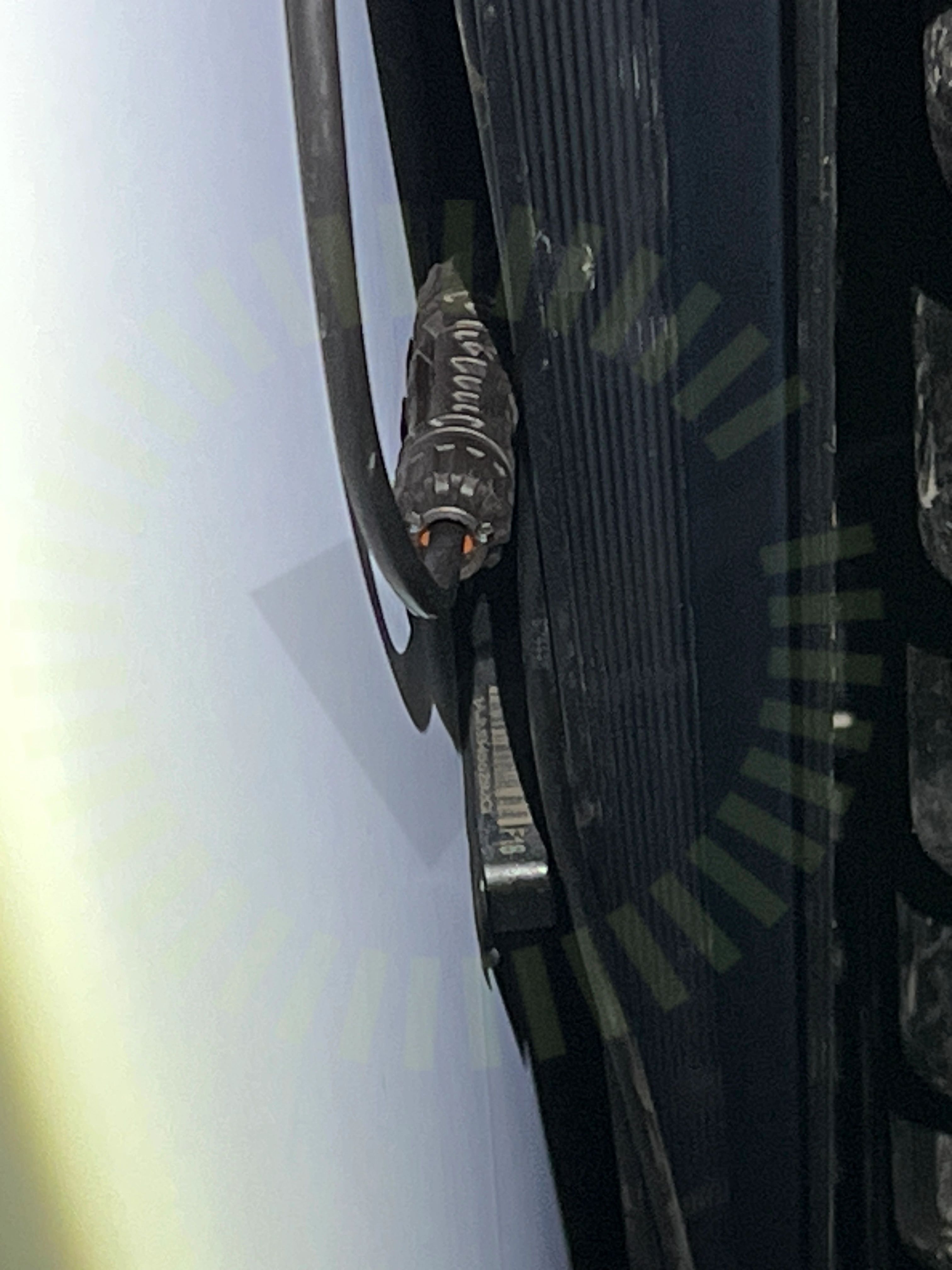

3.1 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens undersida.

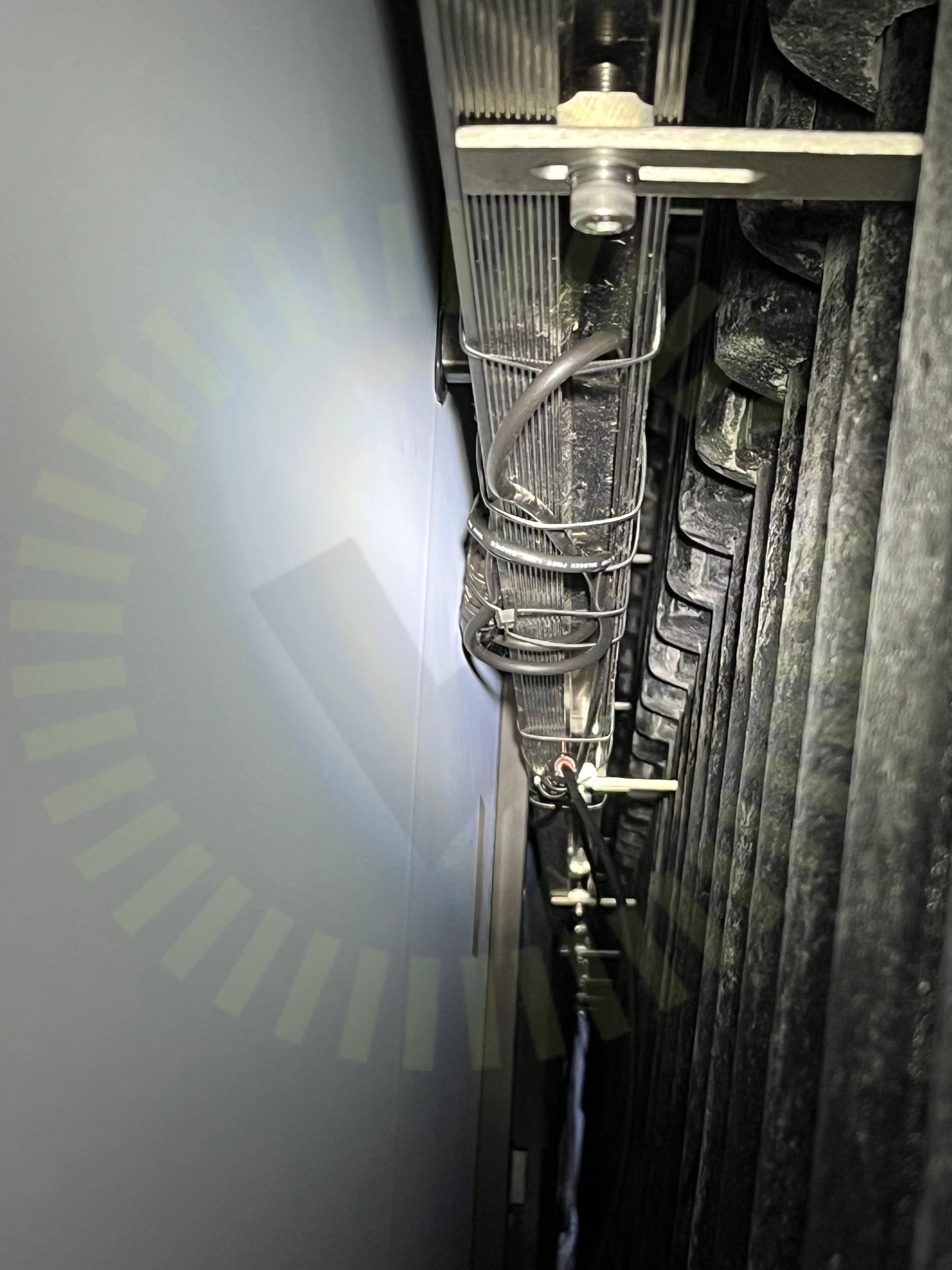

3.2 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje.

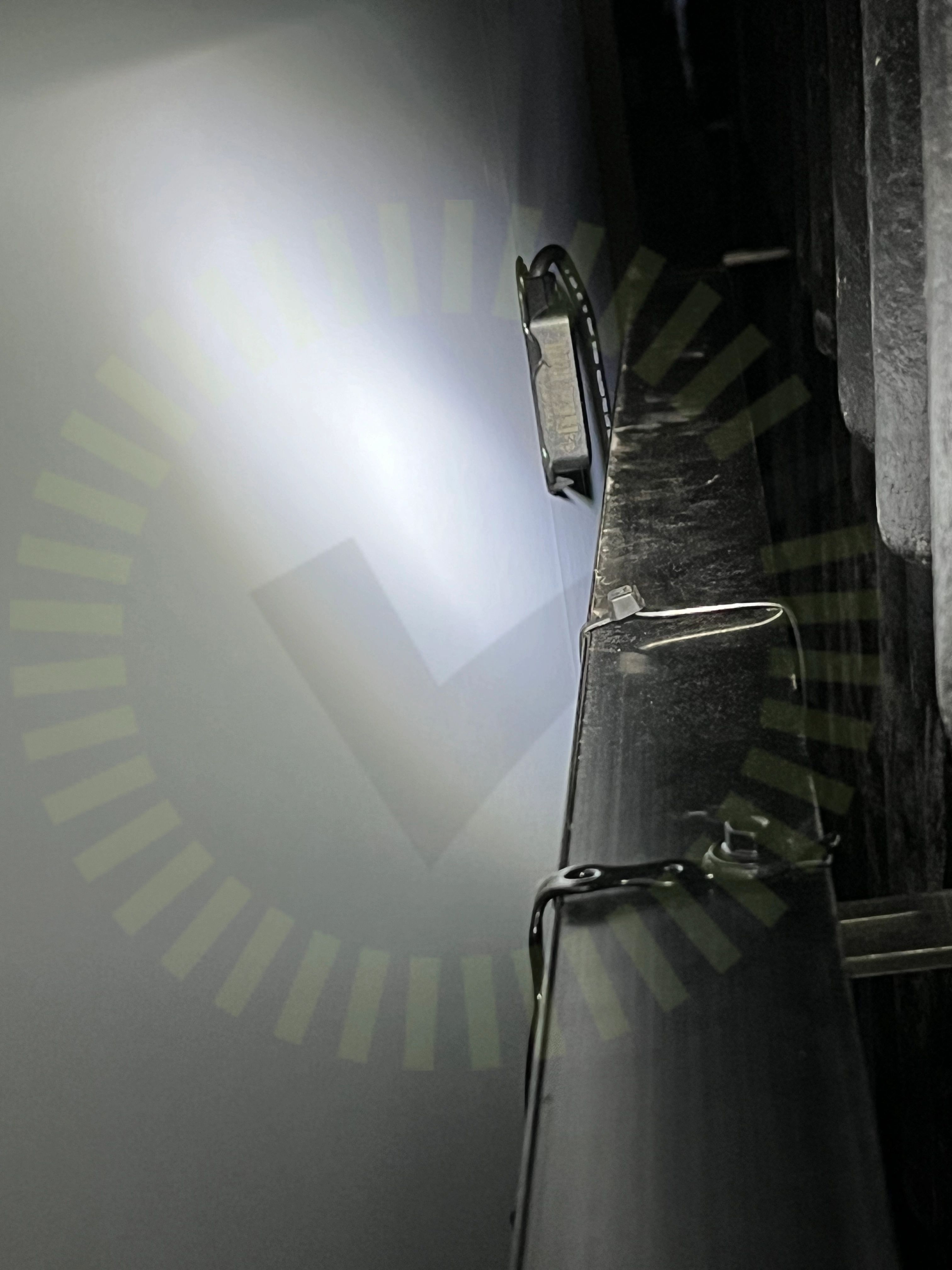

3.3 Panelkablaget generell böjradie
Inte godkänd
Kabelns böjradie är för skarp ut från kopplingslådan.

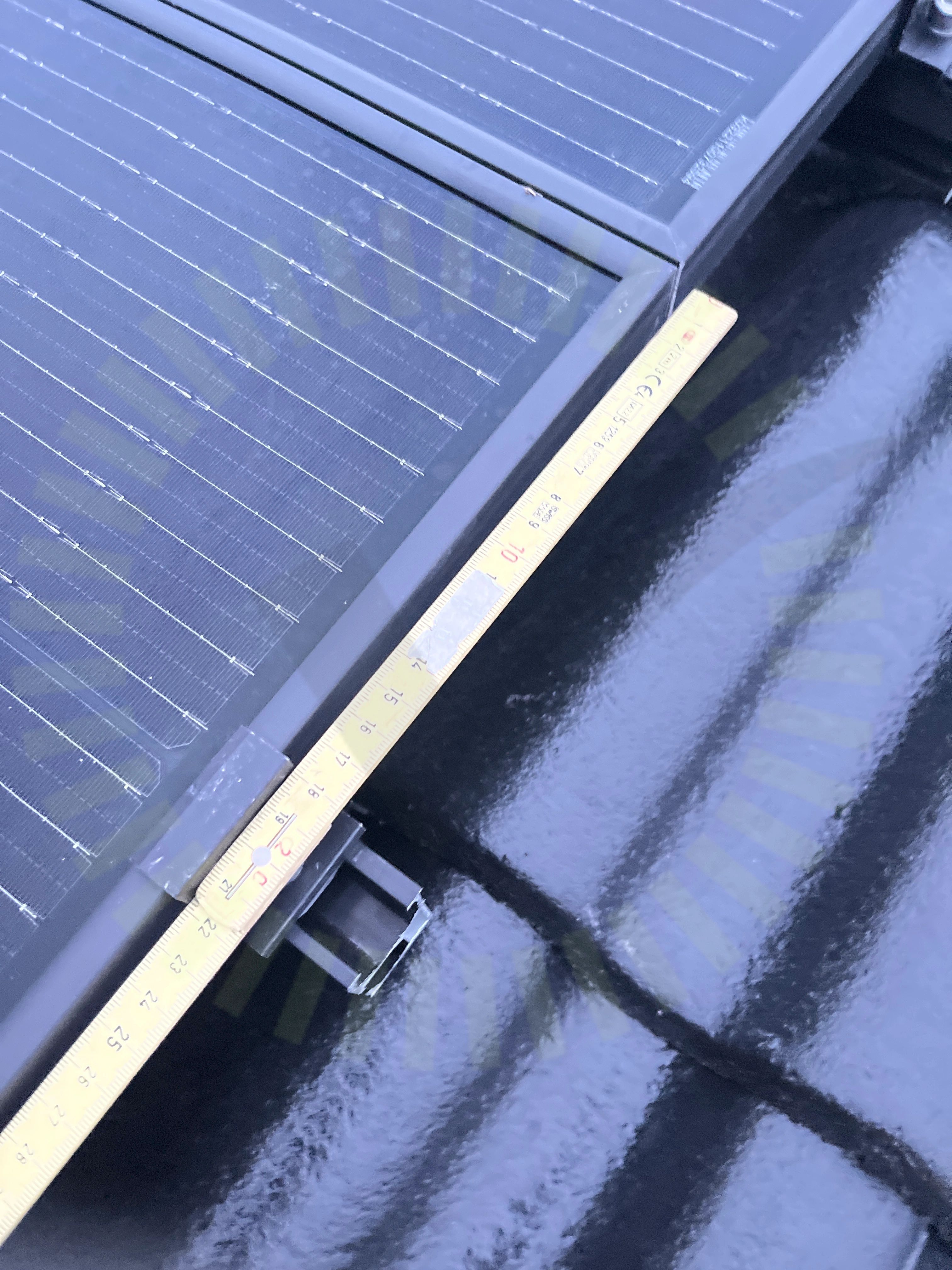

3.4 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

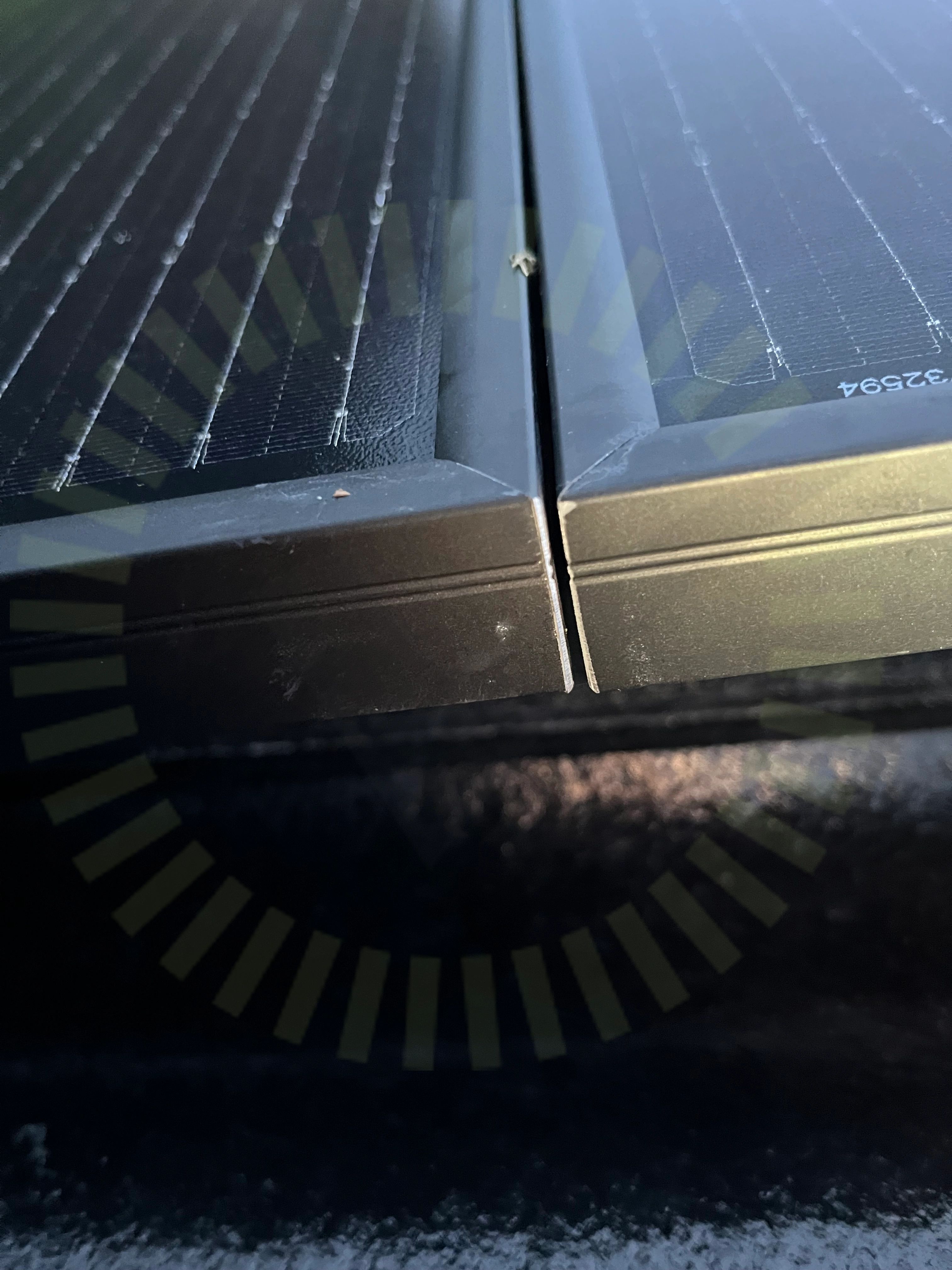

3.5 Panelramar separerade
Inte godkänd
Panelerna är inte monterade med korrekt avstånd till varandra.
Godkända kontrollpunkter
8/15
Ej tillgängligt vid besiktning
2/15
Undercentral
Anmärkningar
2/7

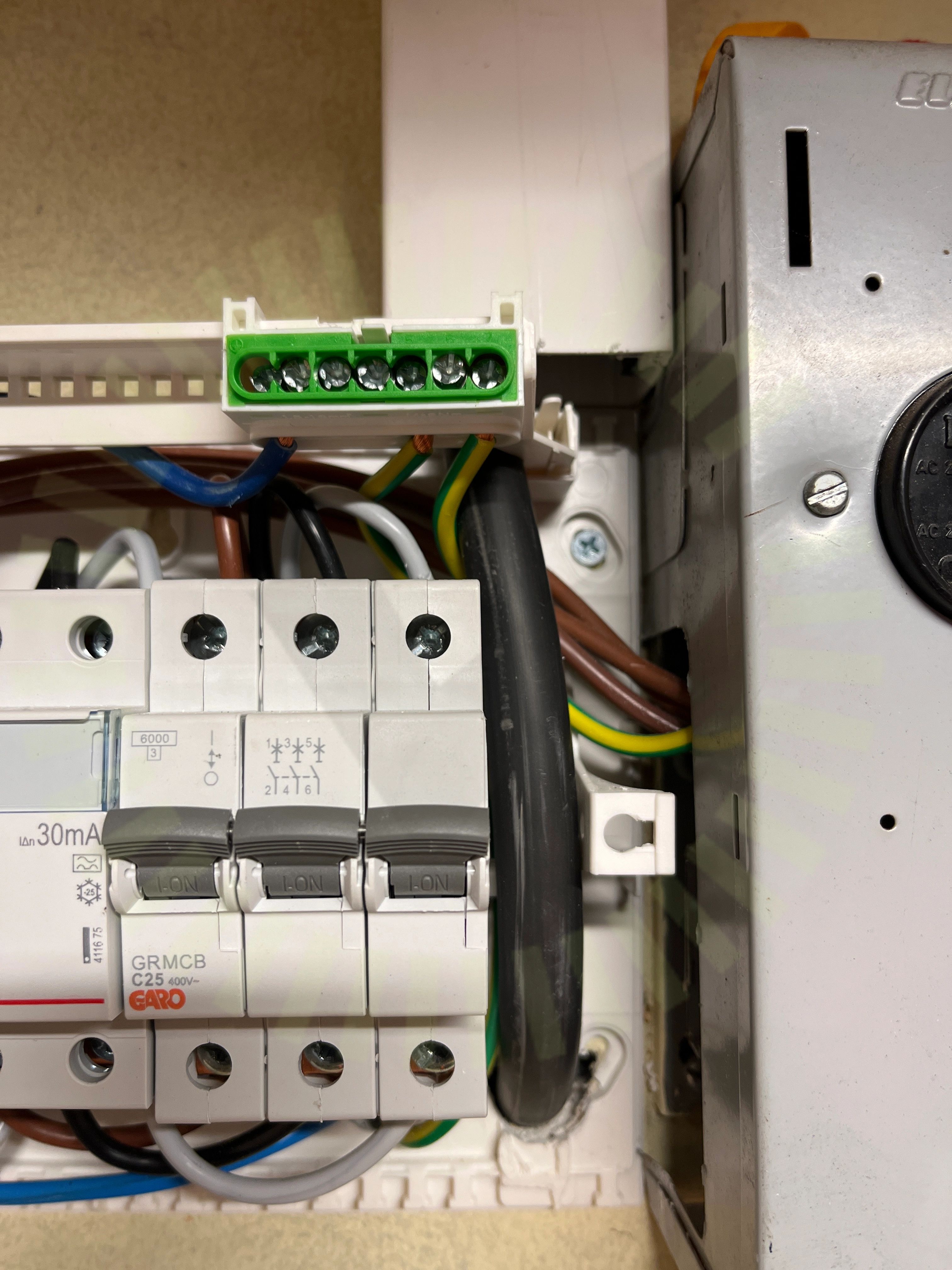

4.1 PEN-ledare
Inte godkänd
Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
4.2 Skydd mot beröring
Inte godkänd
Beröringsskydd är inte uppfyllt. Täcklock saknas.
Godkända kontrollpunkter
5/7
Varselmärkning
Anmärkningar
1/5

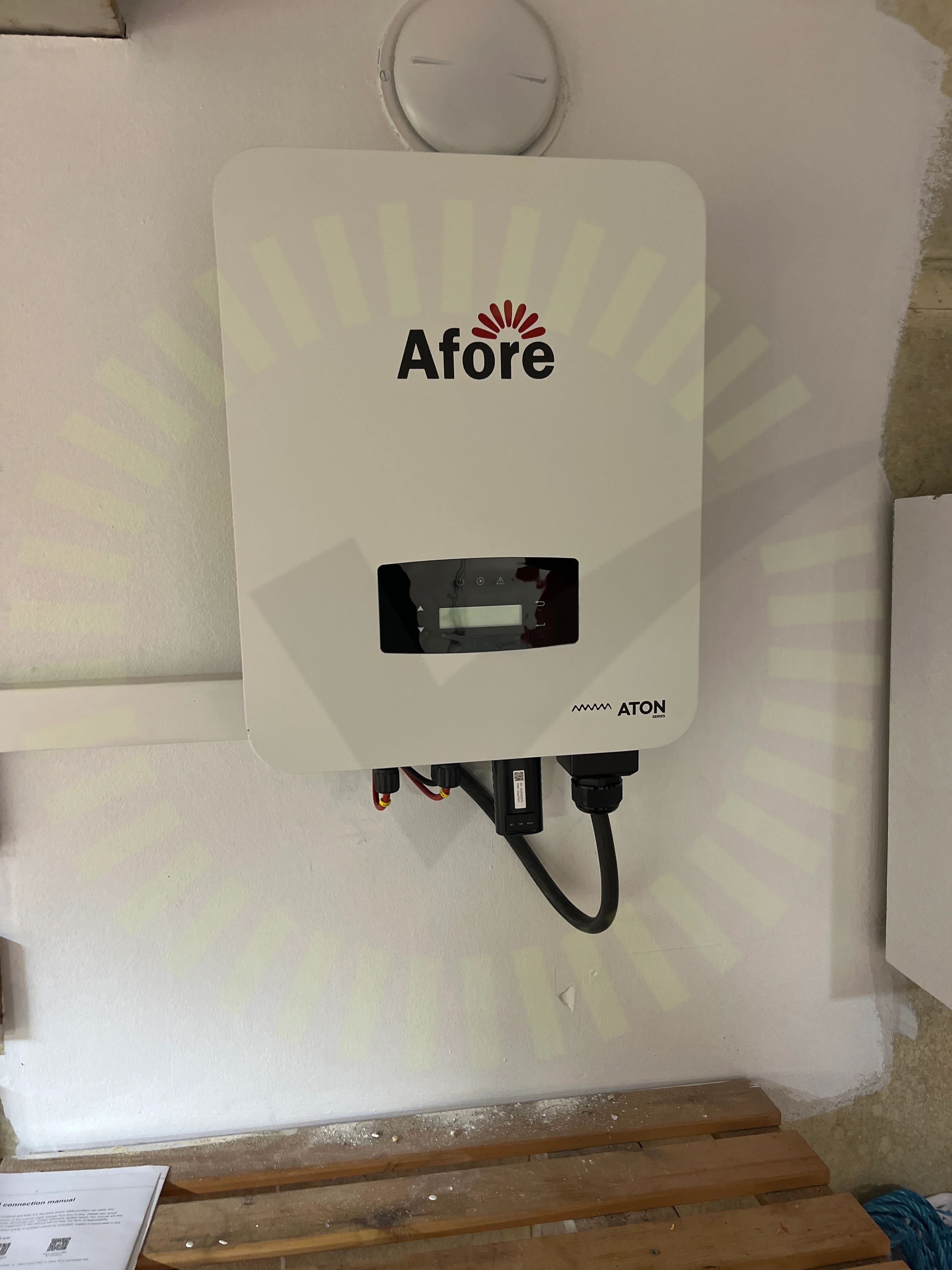

5.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
Godkända kontrollpunkter
4/5
Växelriktare
Anmärkningar
8/36

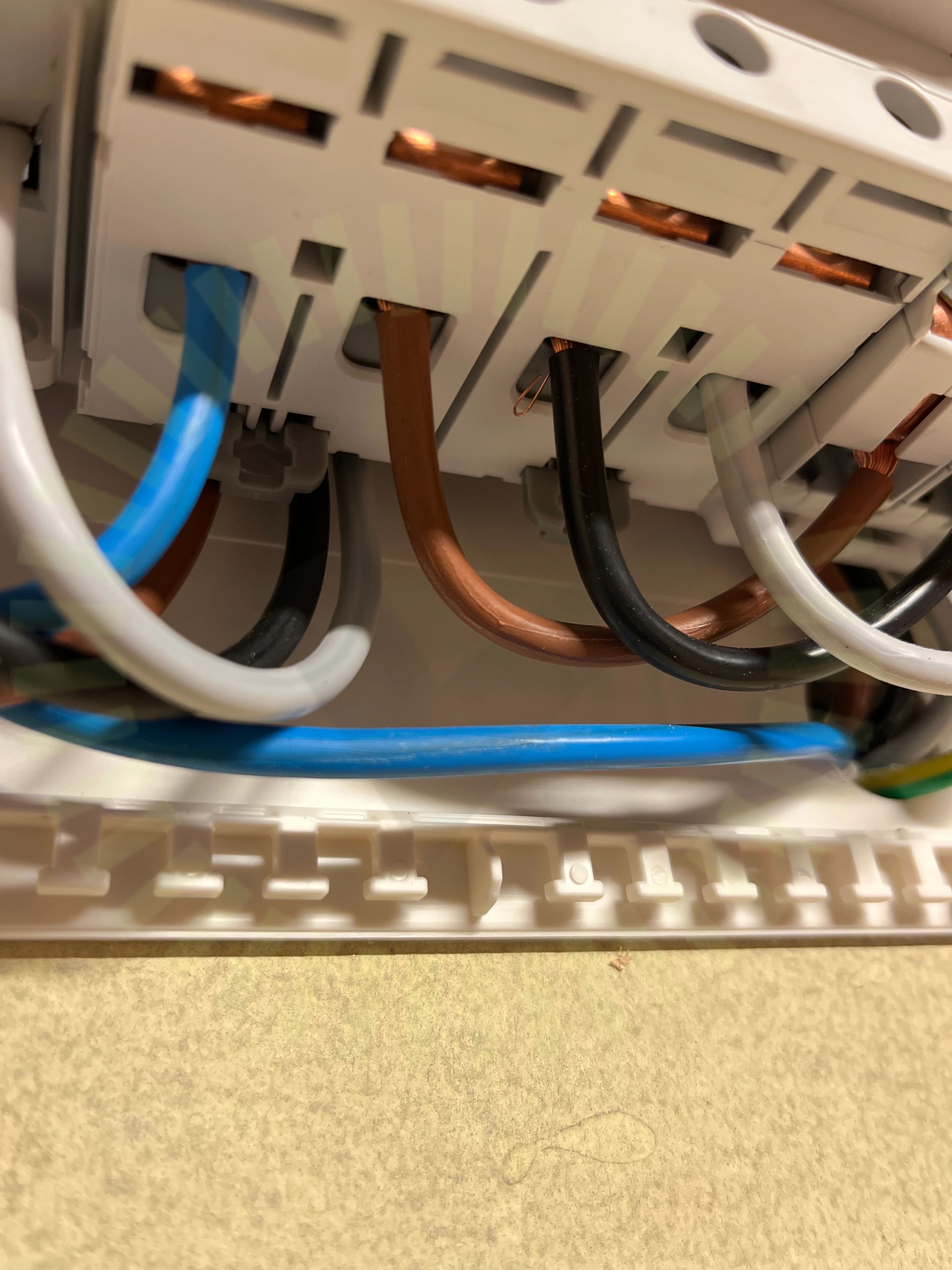

6.1 Anslutning av ledare
Inte godkänd
Kardeler spretar från plint.

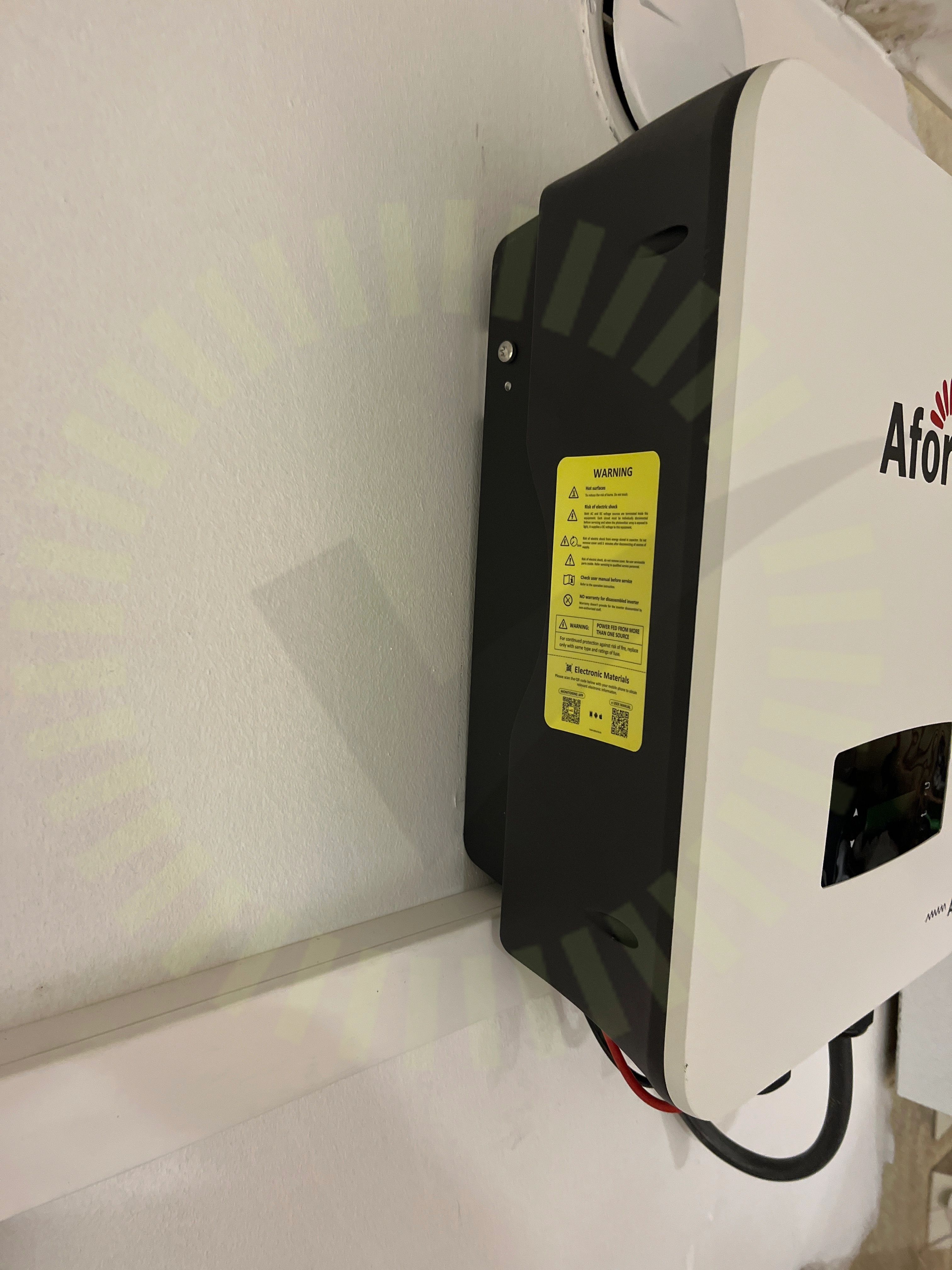

6.2 Bakomliggande material
Inte godkänd
Bakomliggande material uppfyller inte tillverkarens krav.

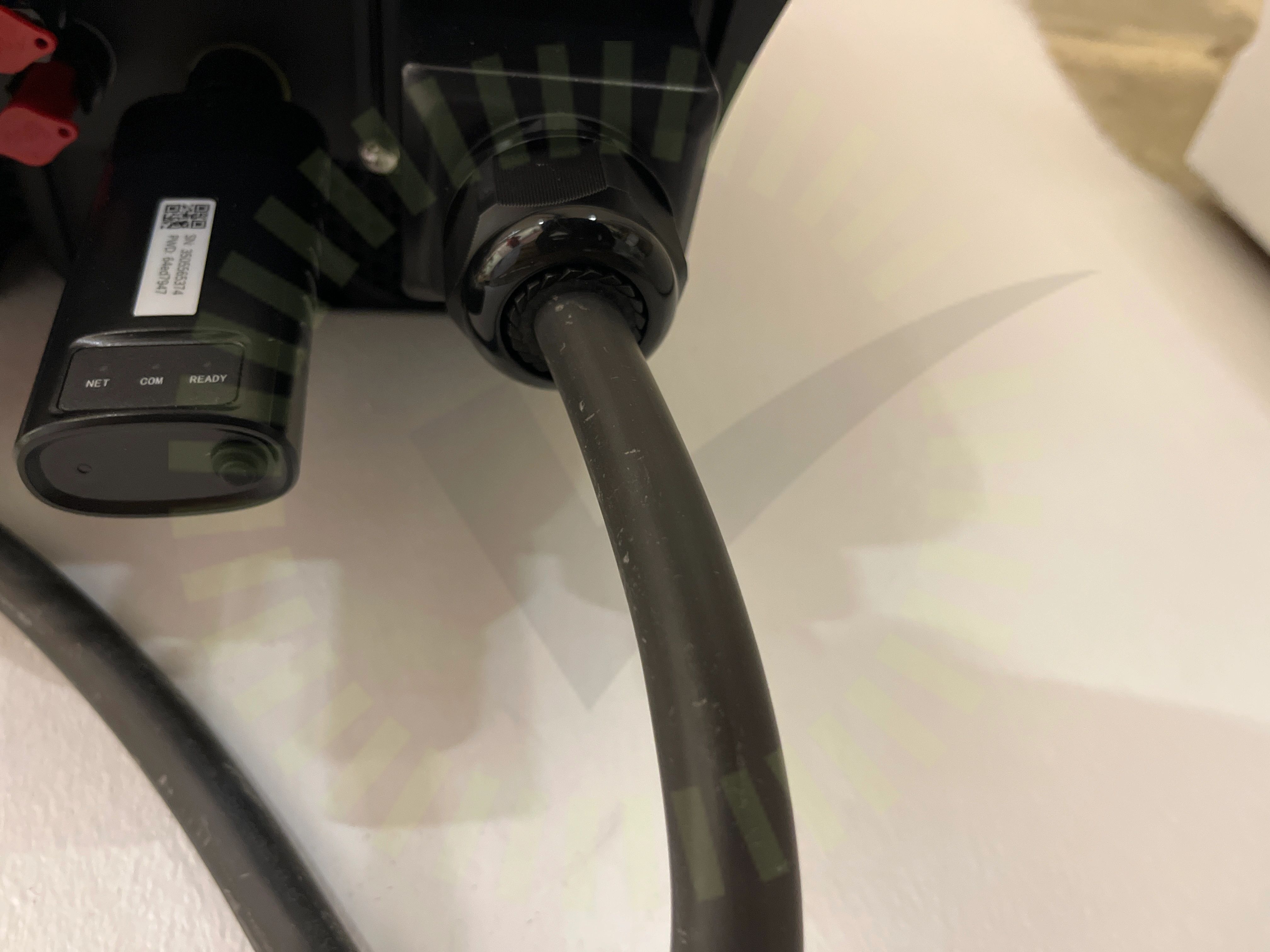

6.3 Förskruvning
Inte godkänd
Förskruvning håller inte kabeln på plats.

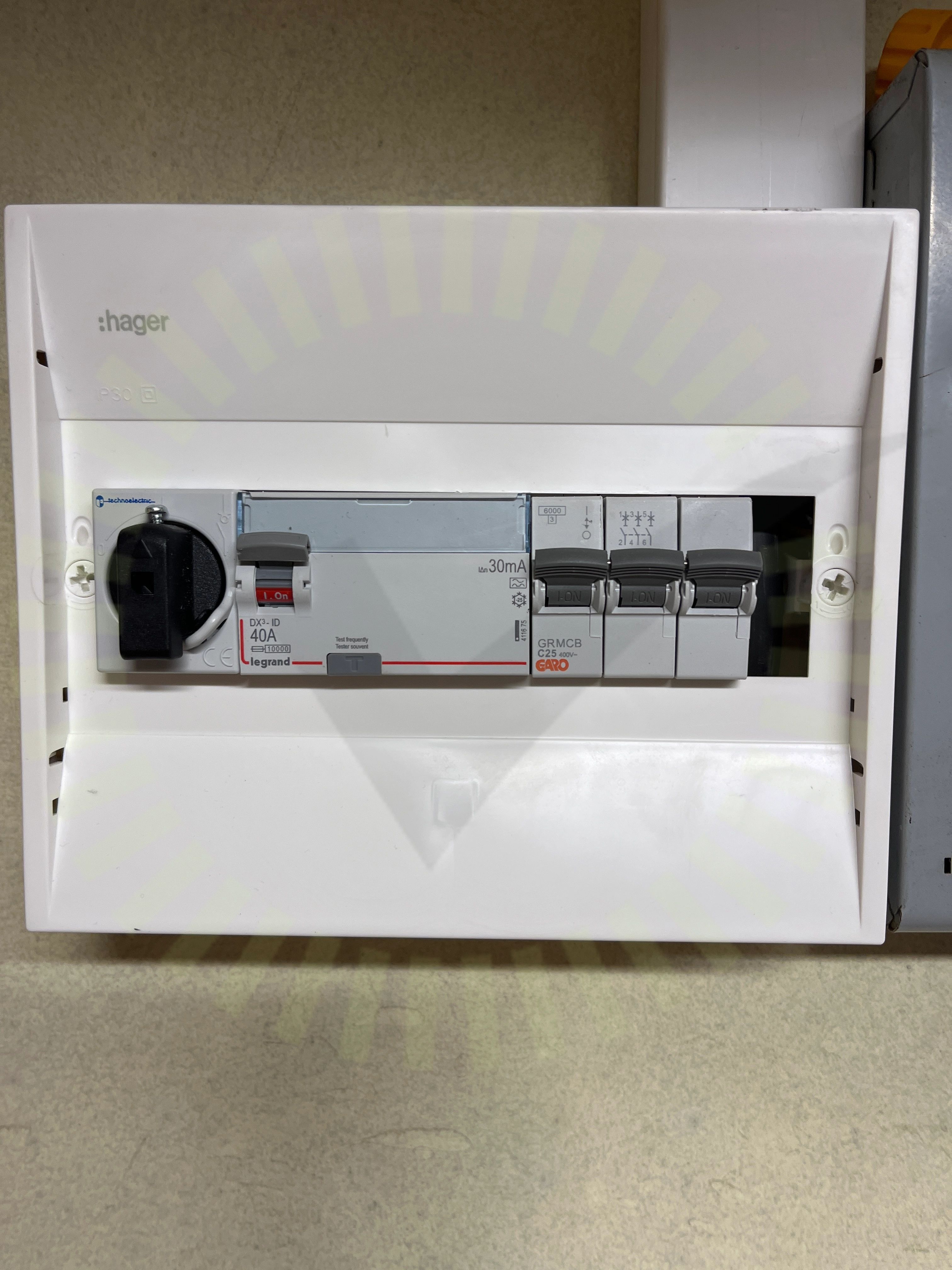

6.4 Identifiering
Inte godkänd
Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

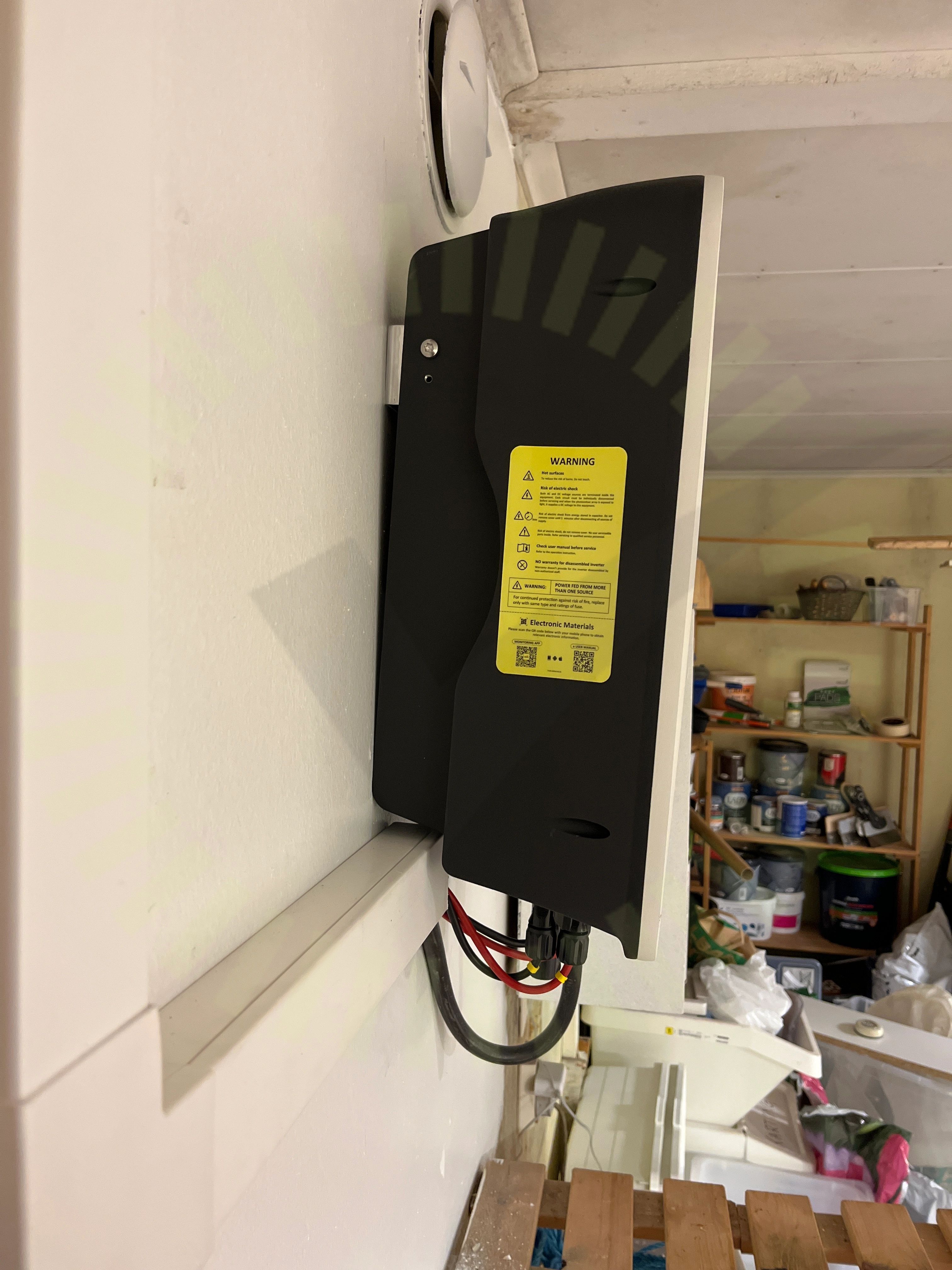

6.5 Placering
Inte godkänd
Växelriktaren är inte placerad enligt tillverkarens anvisningar.

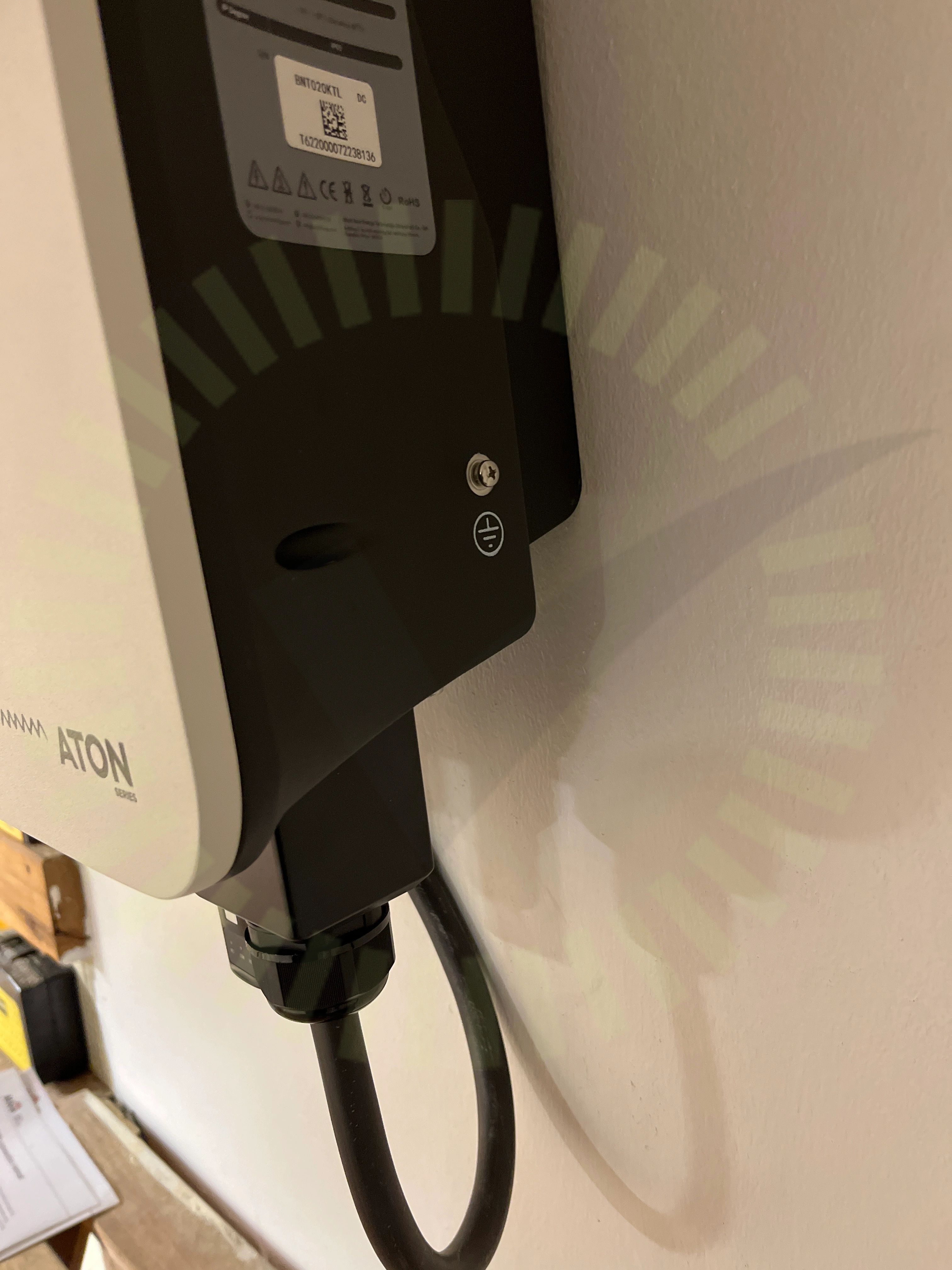

6.6 Jordning av chassi
Inte godkänd
Växelriktarens chassi är inte jordat.

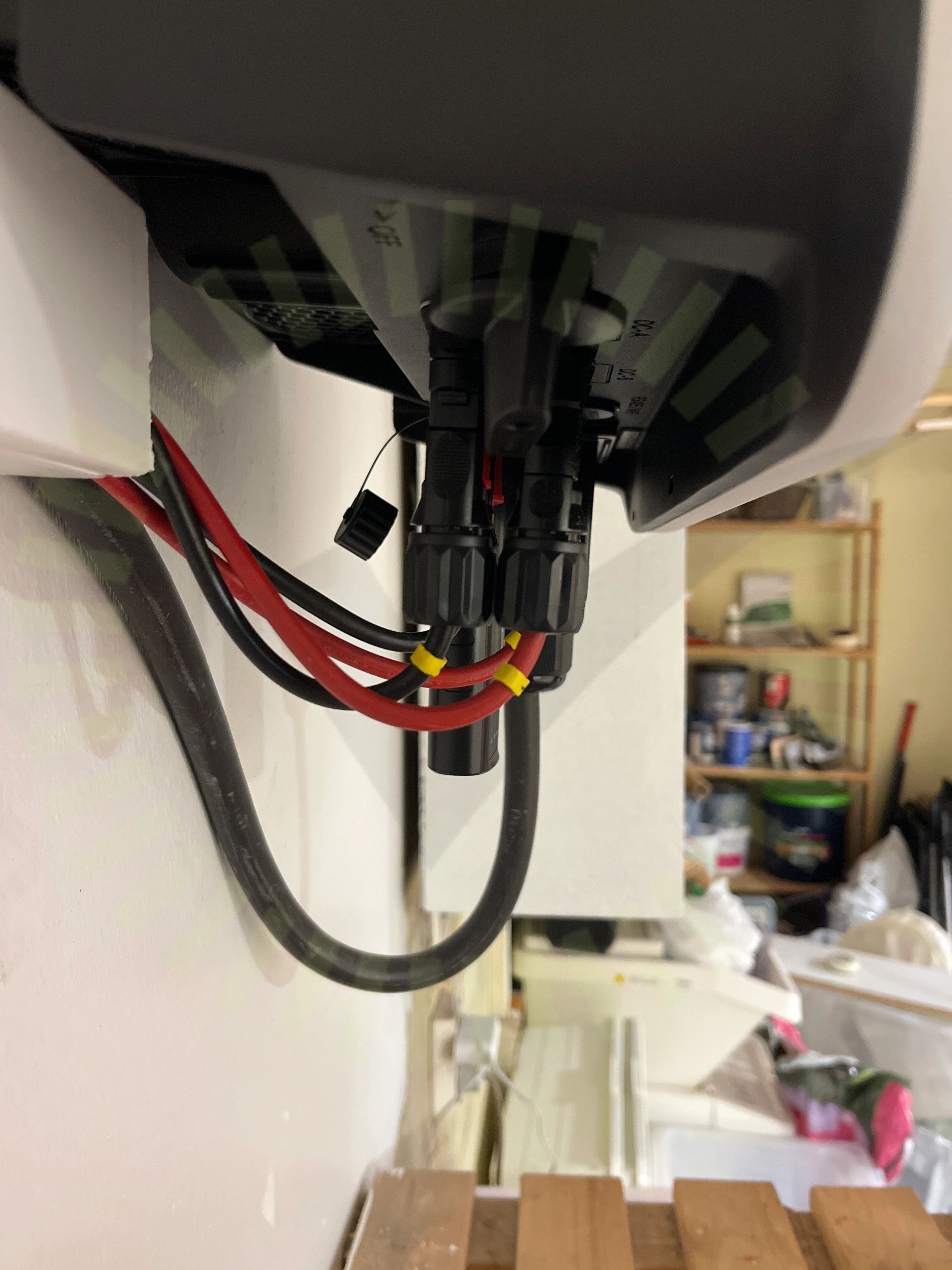

6.7 Stress på kontakter
Inte godkänd
Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.

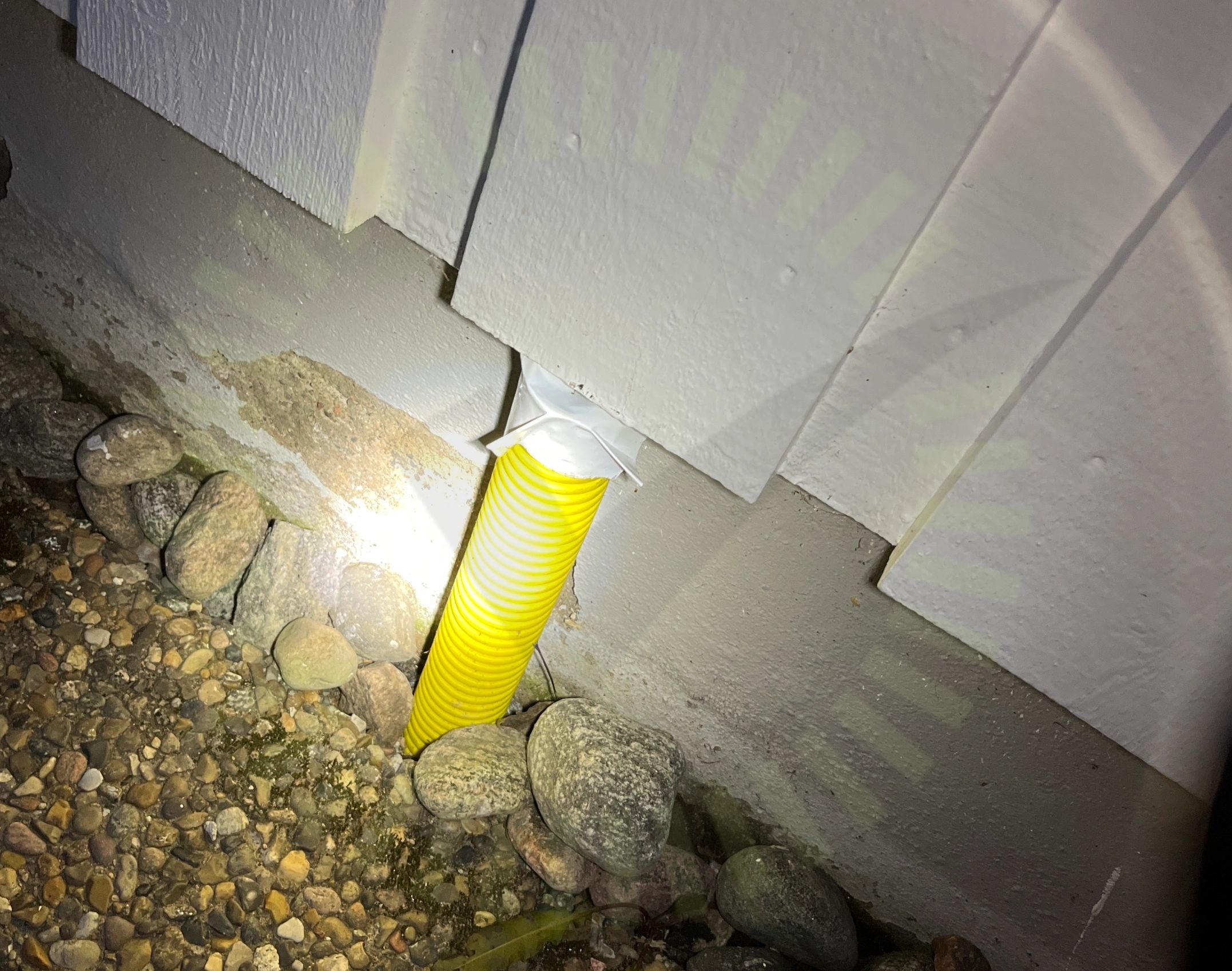

6.8 Väderbeständigt material
Inte godkänd
Gult markrör saknar dokumentation som styrker att det är väderbeständigt.
Godkända kontrollpunkter
28/36
