Besiktningsrapport
7.2
Installation av
Nordpolen Energi
Datum
27 oktober 2022
Ort
Kalmar, Kalmar län
Dragavlastade
Fästens placering
CC mått
+ 12
70% godkända
30% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10-72HBB/-V
Paneler
DMEGC: DM(XXX)M10-72HBB/-V
Montagesystem
ESDEC: ClickFit EVO Universal Hook
Montagesystem
Weland Stål: Falsfäste
Växelriktare
SunGrow: SG15-20RT
Installerad av Nordpolen Energi som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Betongtak, DMEGC: DM(XXX)M10-72HBB/-V
Anmärkningar
4/12

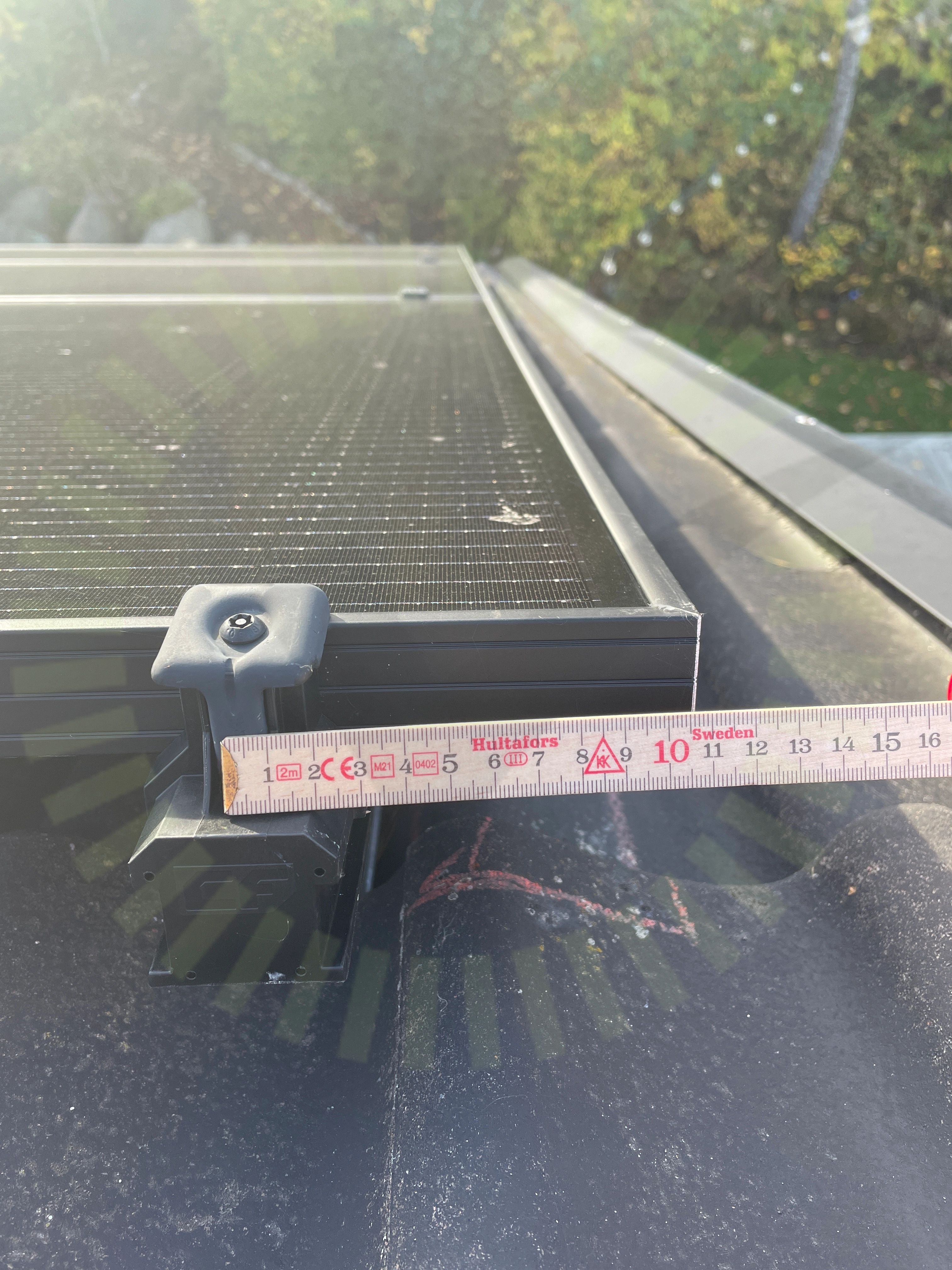

1.1 Dräneringshål
Inte godkänd
Skena täcker panelens dräneringshål.

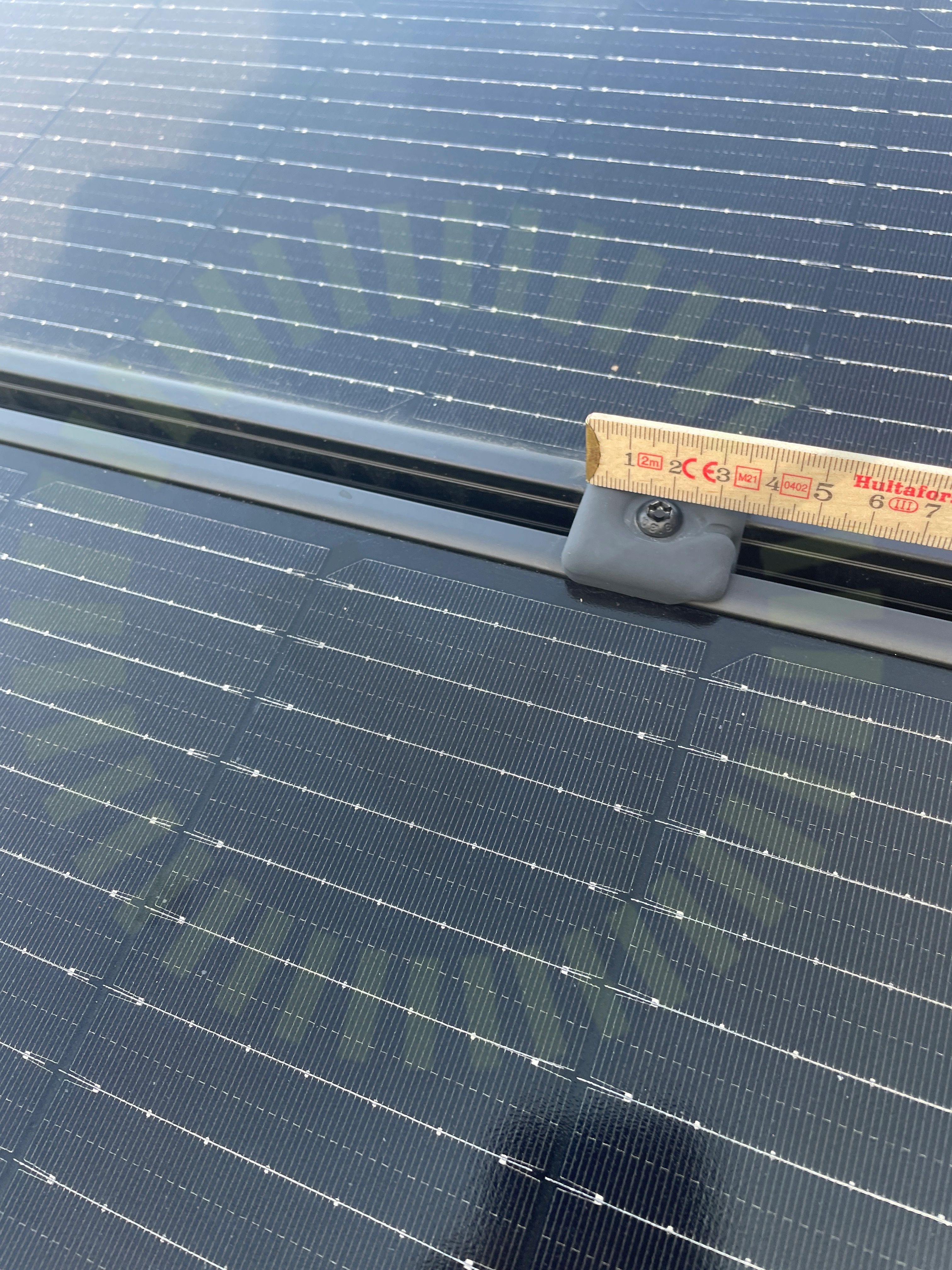

1.2 Klämmornas storlek
Inte godkänd
Klämma skall vara 50 mm bred enligt paneltillverkarens garantiförutsättningar. Monterad med Esdec som är 35 mm bred. Ev dispans skall styrkas med intyg.

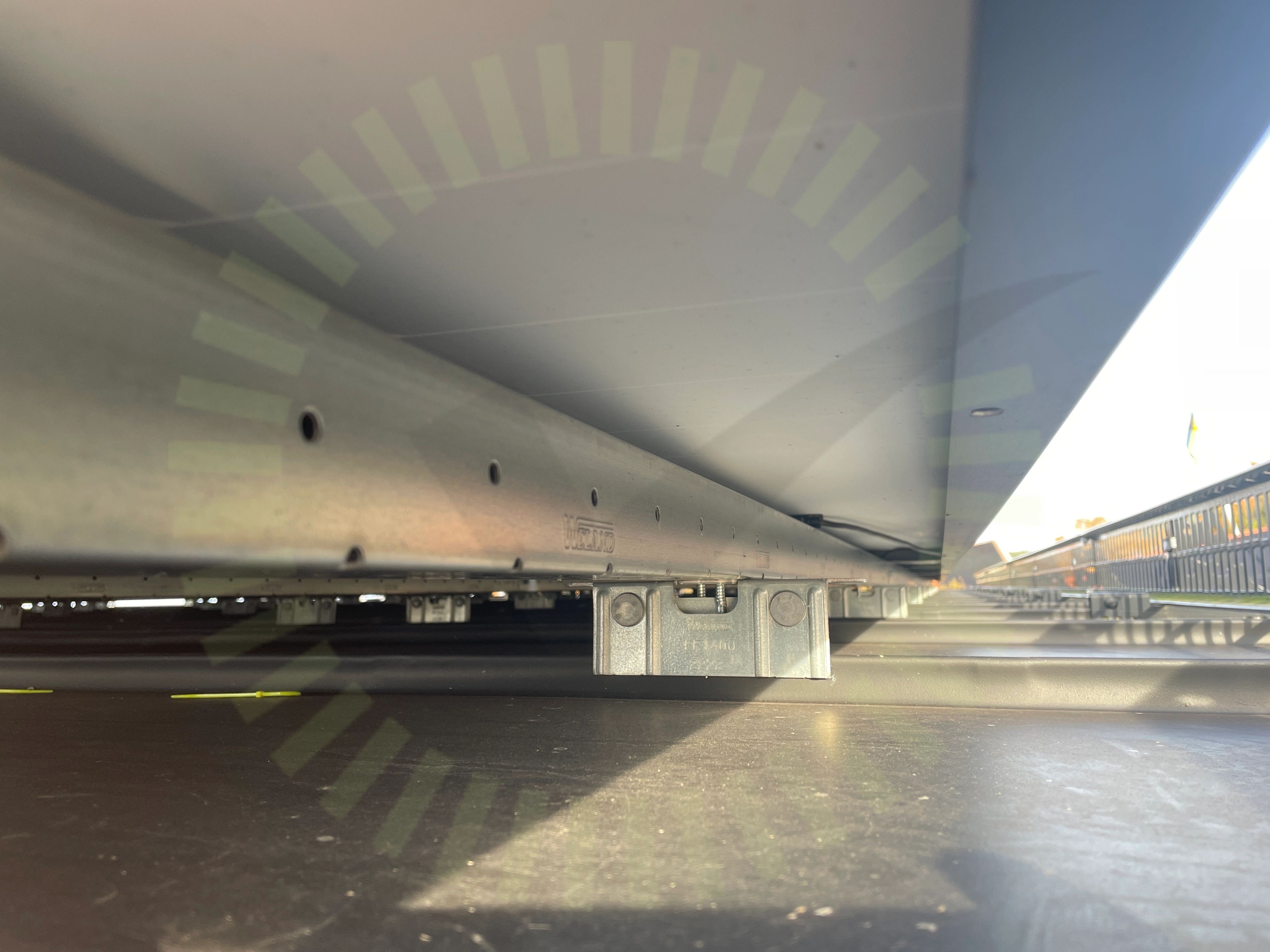

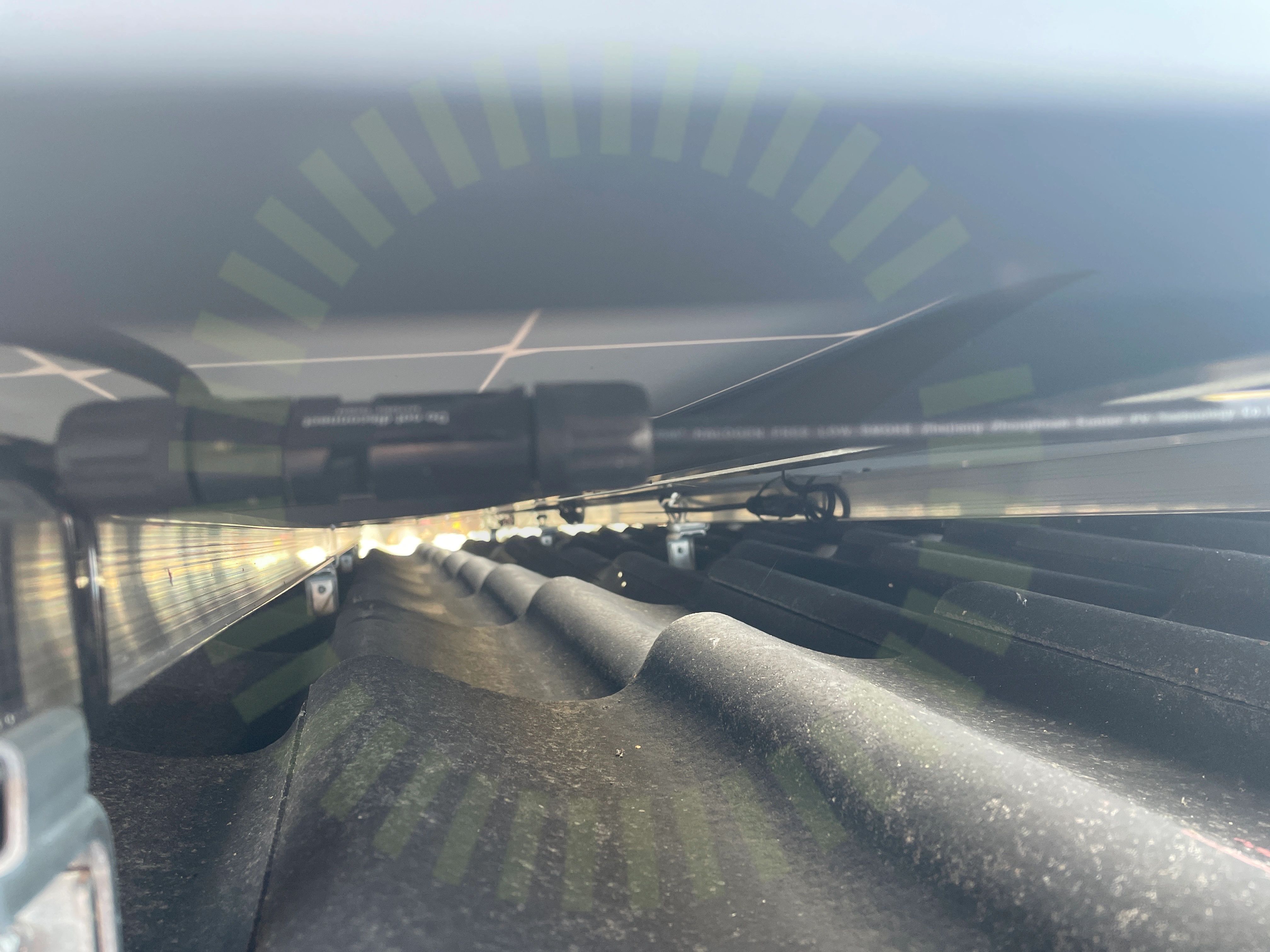

1.3 Dragavlastade
Inte godkänd
Kablar ej dragavlastade. Brister både gällande kontakter enligt bild och kablar från panelens kopplingsbox.

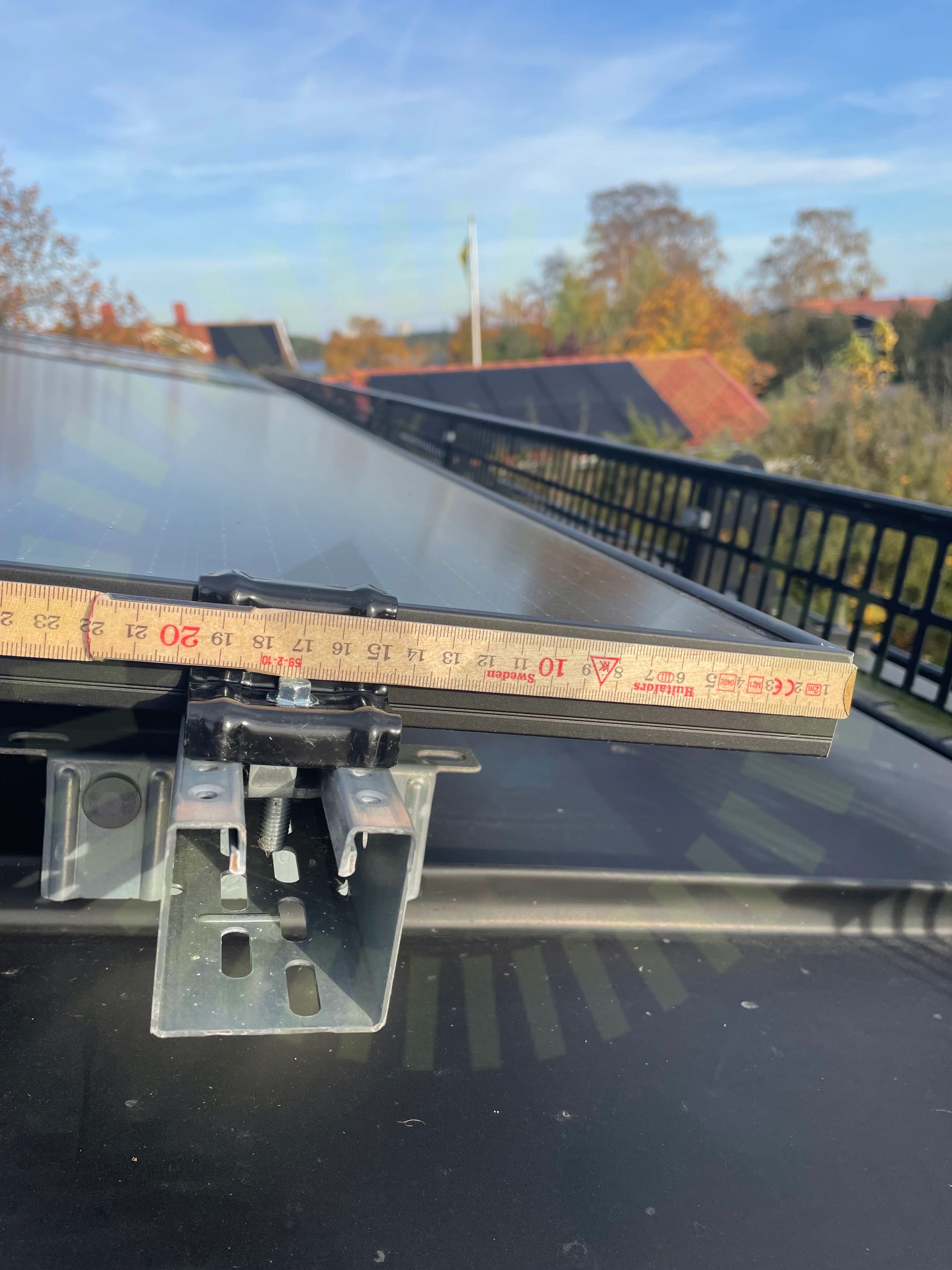

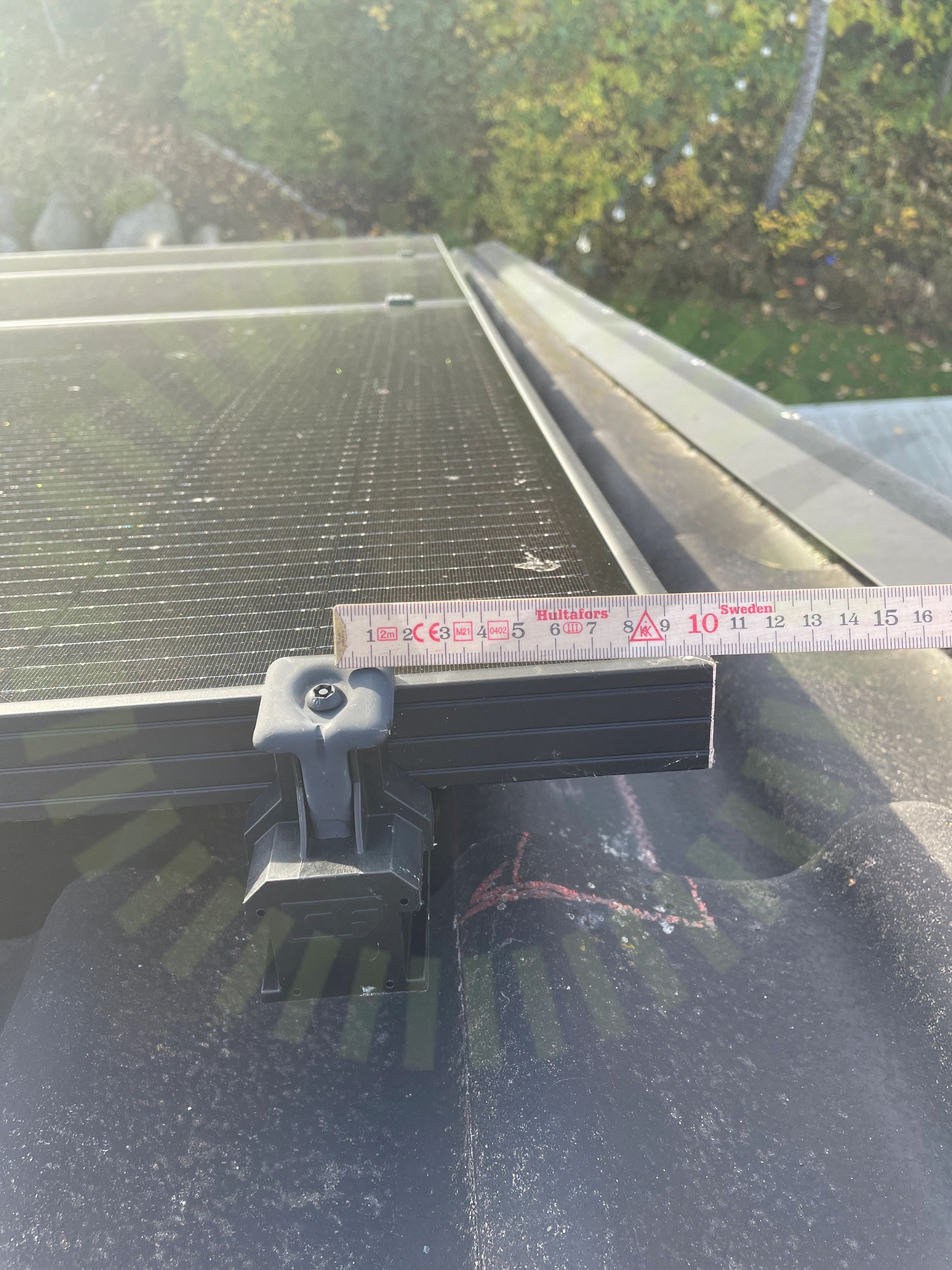

1.4 Fästens placering
Inte godkänd
Godkänd klämzon är 1/5 av panelens längd +-50 mm, ca 40-50 cm i på panelens långsida. Risk för panelskada uppstår. Panelens garantivillkor ej uppfyllda
Godkända kontrollpunkter
7/12
Ej tillgängligt vid besiktning
1/12
Betongtak, ESDEC: ClickFit EVO Universal Hook
Anmärkningar
5/24
2.1 Avstånd
Inte godkänd
Snö och vindlast beräkning framtagen på fel produkt. Verkligt uppmätt avstånd är 190 cm

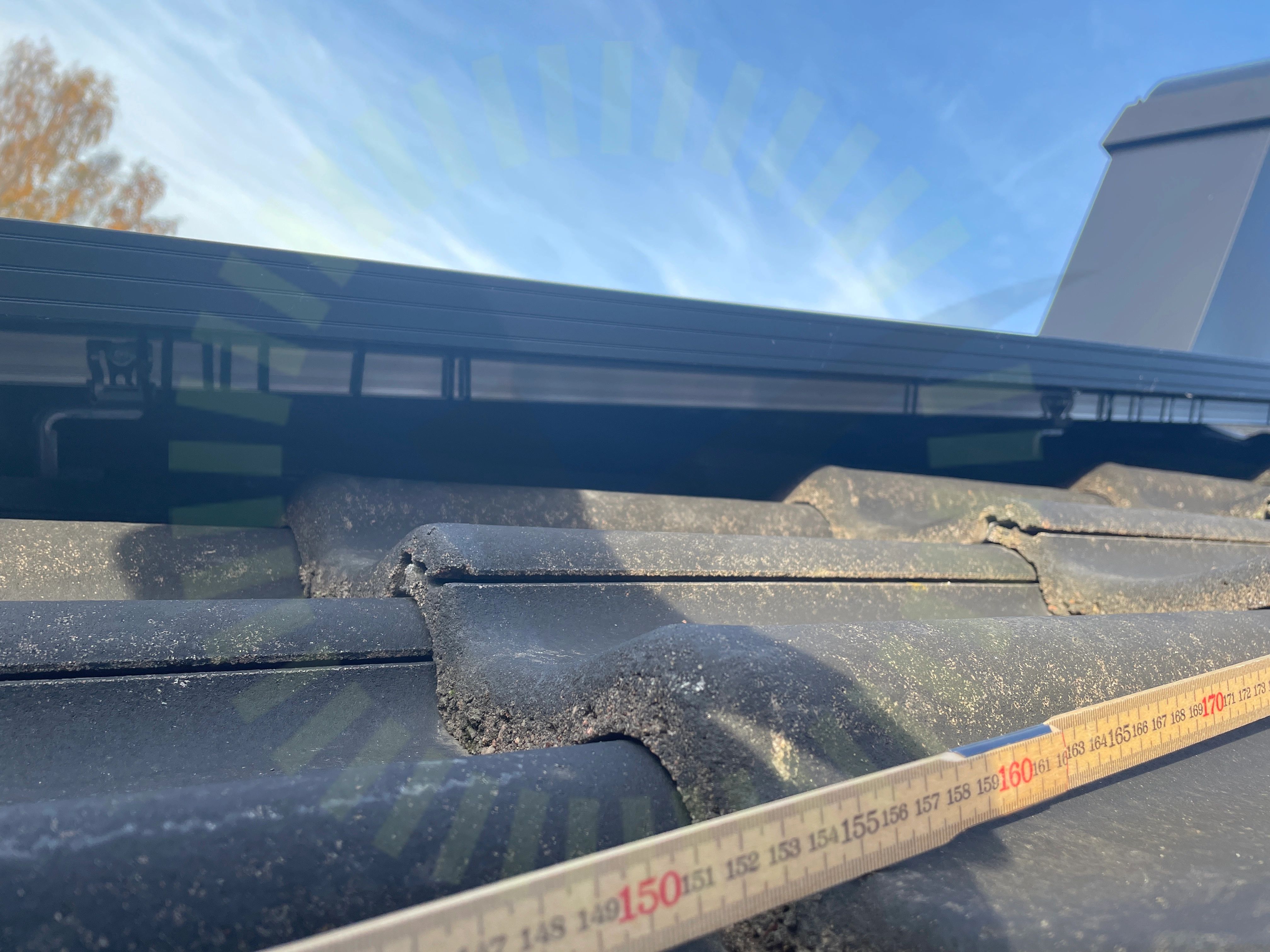

2.2 CC mått
Inte godkänd
Beräkning från Weland men använt system är Esdec. Beräkning från Esdec saknas. Verkligt mått ca 1 meter
2.3 Snö- och Vindlastberäkning
Inte godkänd
Beräkning från Esdec saknas, levererad beräkning är från Weland

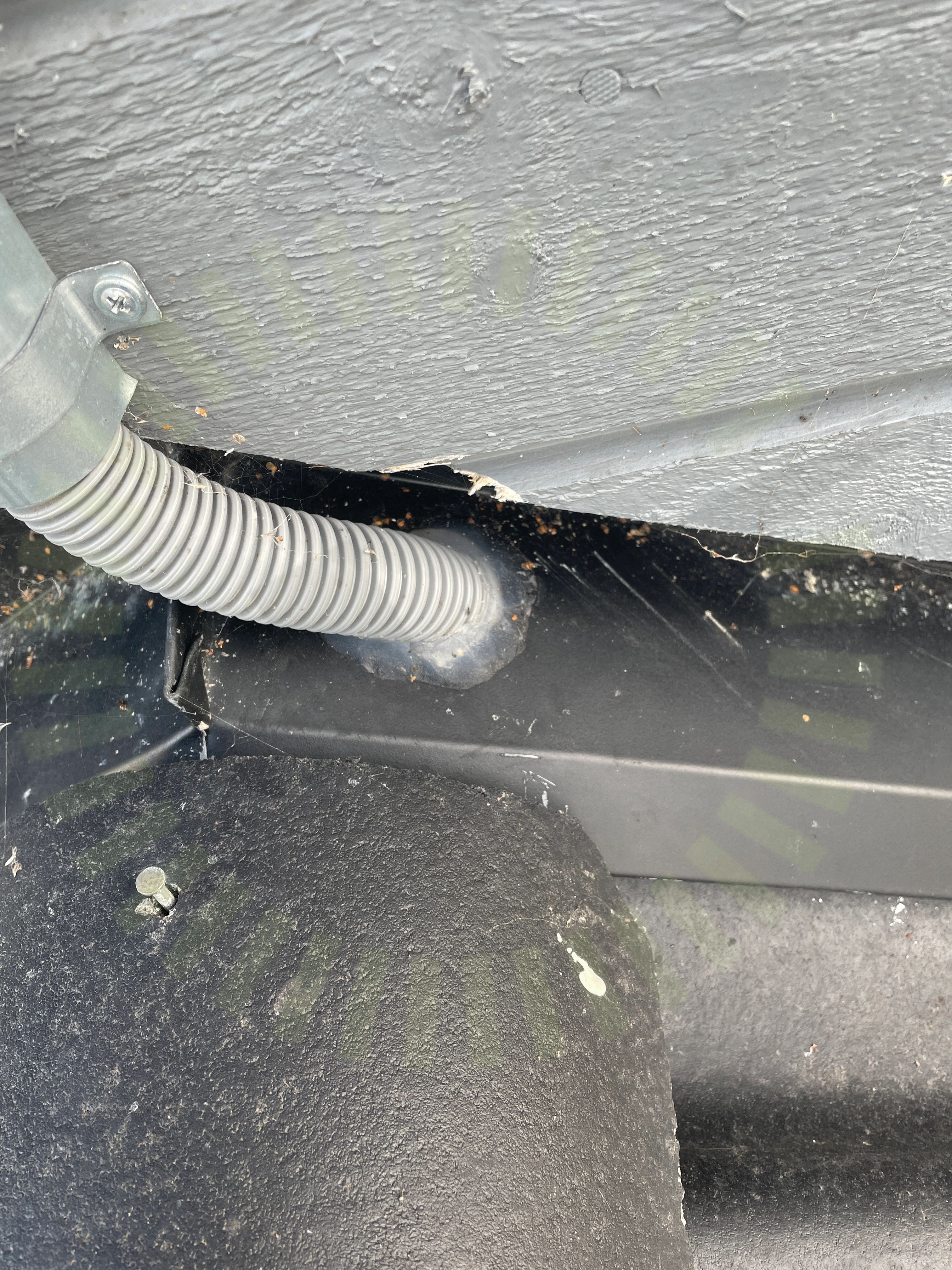

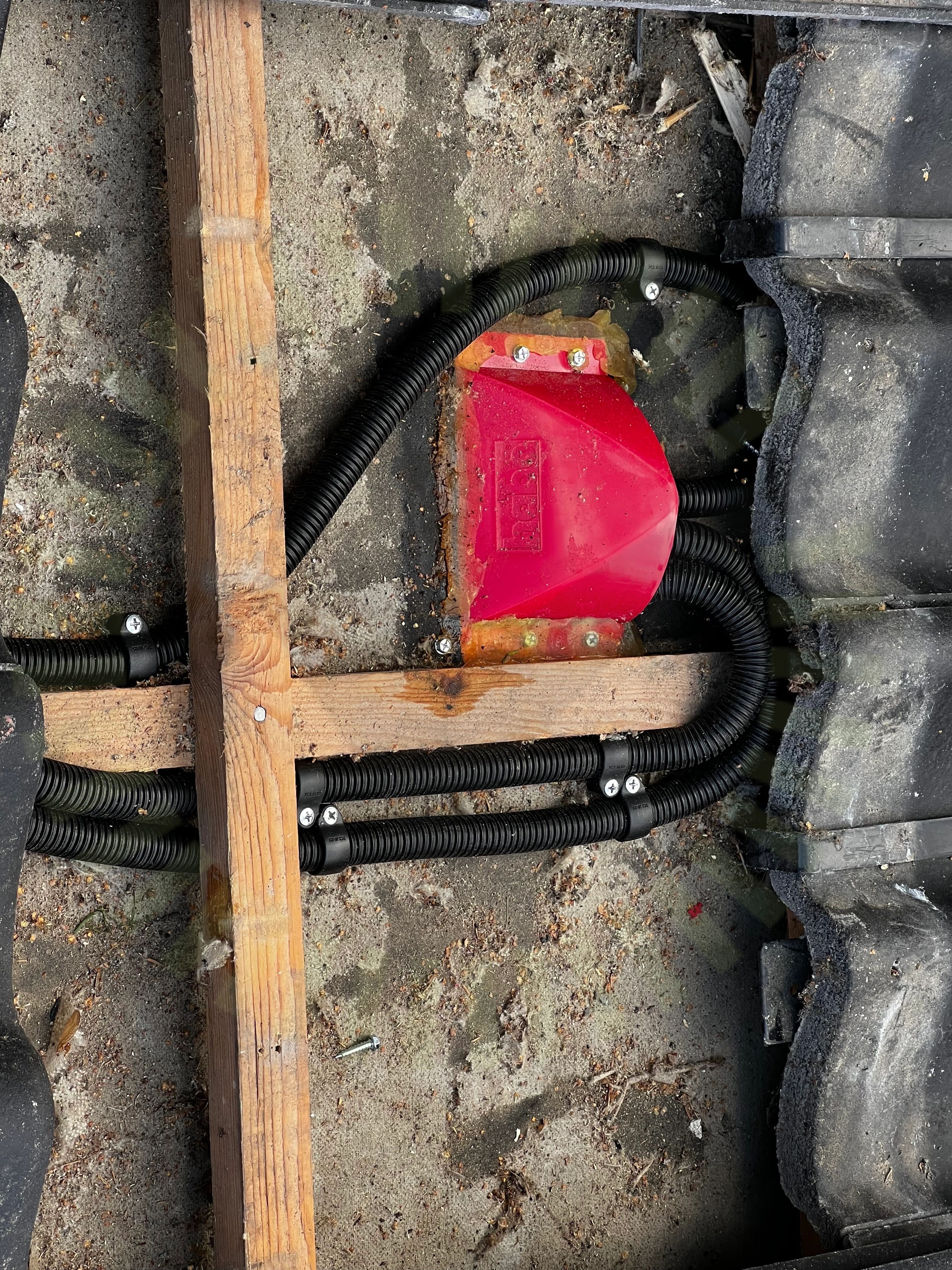

2.4 Takgenomföring
Inte godkänd
Klammer skruvade igenom takpapp utan tätning. Tätning runt kabelgenomföring tätad med produkt med egenskaper misstänkt lik badrumsscilicon för inomhusbruk avsedd för glas/keramik. Produkt sitter ej fast mot takpapp, släpp förekommer .

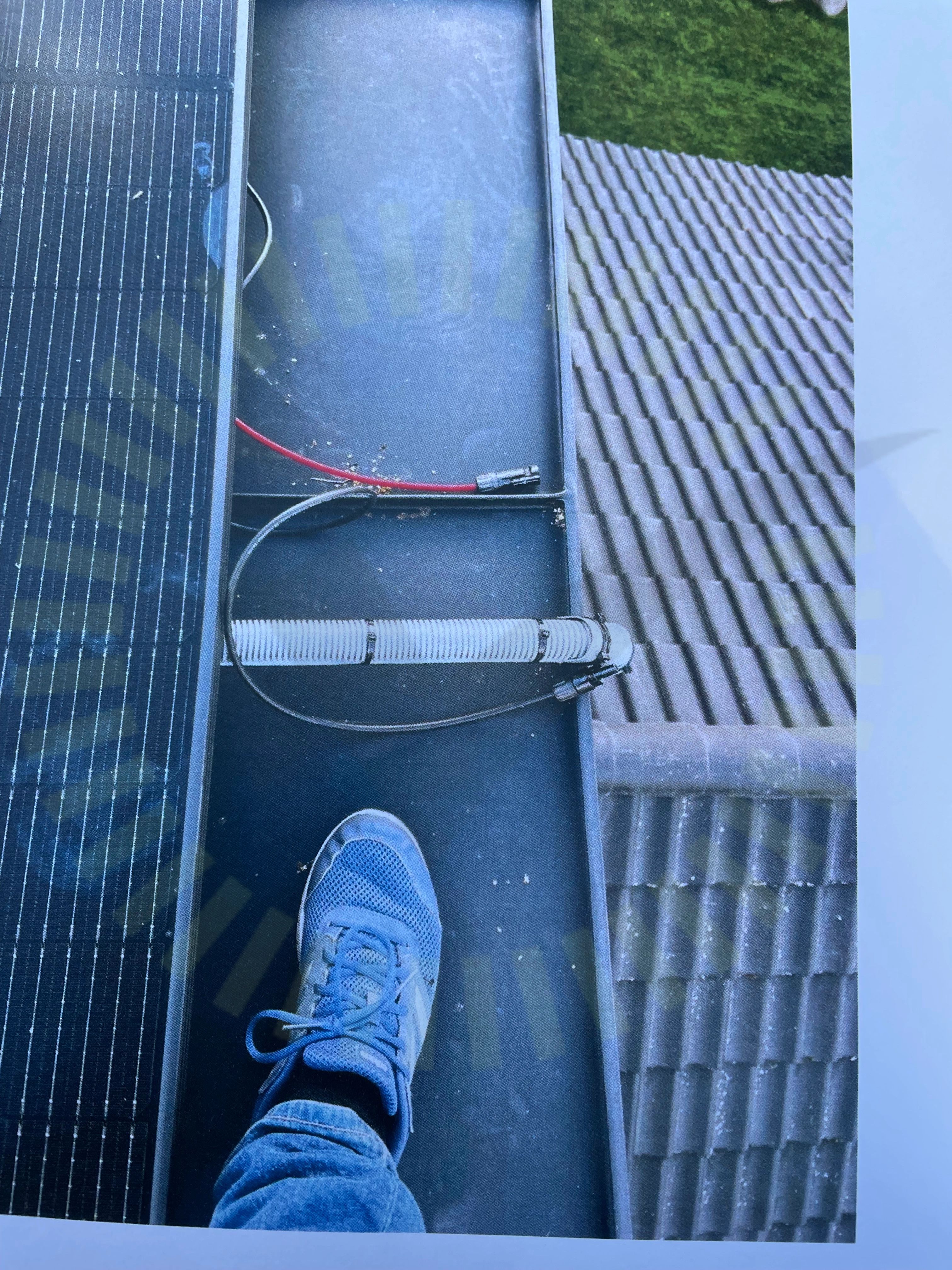

2.5 Väderbeständigt material
Inte godkänd
Ej UV-skyddad flexslang. Tätningsmassa sannolikt inte för utomhusbruk. Vidare undersökning krävs.
Godkända kontrollpunkter
19/24
Plåttak, DMEGC: DM(XXX)M10-72HBB/-V
Anmärkningar
4/12
3.1 Dragavlastade
Inte godkänd
Kopplingsdosor under panelerna ej dragavlastade
3.2 Fästens placering
Inte godkänd
Klämzoner på kortsidan för panel DM(XXX)M10-72HBB/-V saknas i monteringsanvisningen. Panelen har måtten 2278x1134x35mm. Garantivillkor ej uppfyllda.

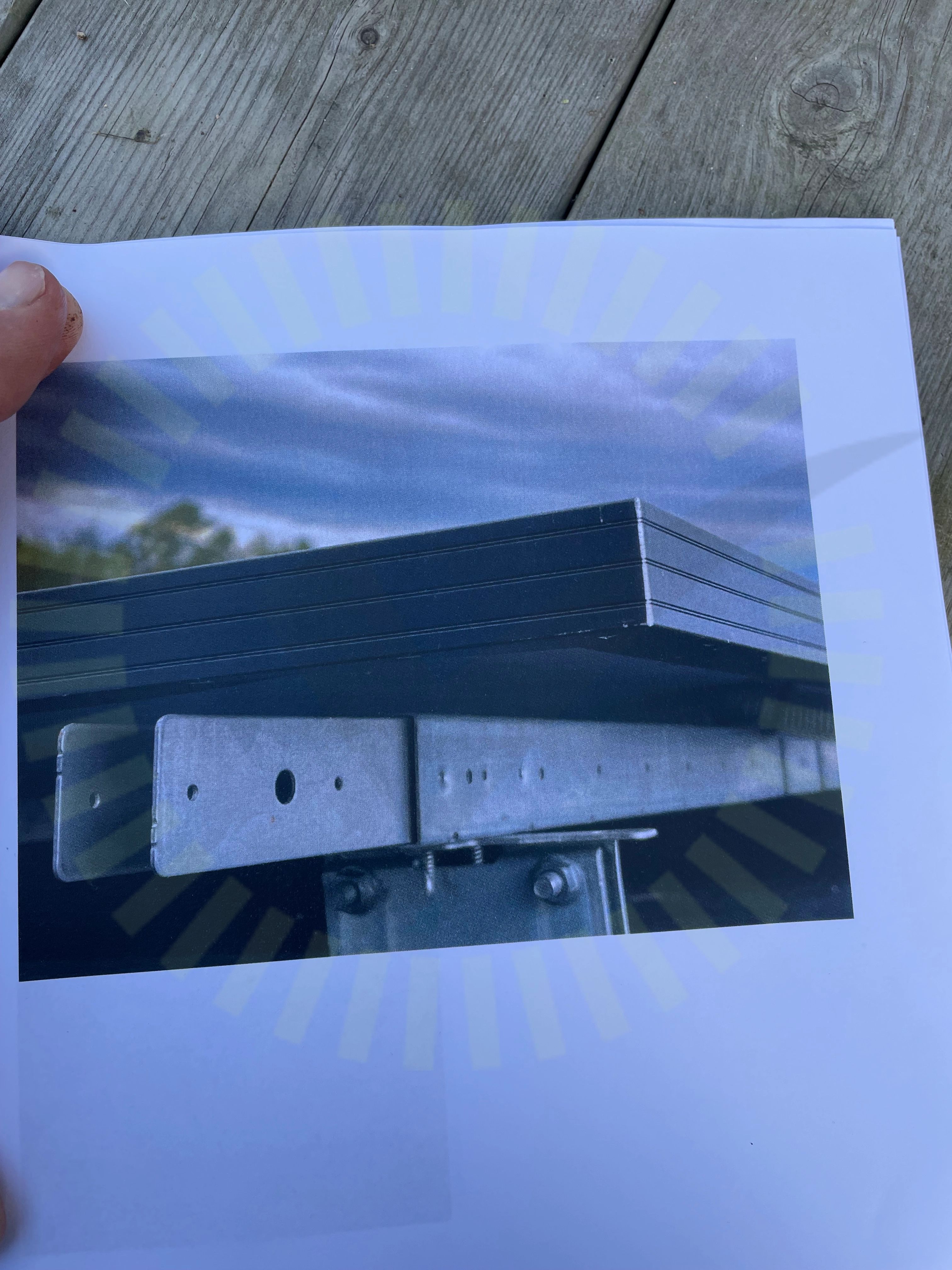

3.3 Föremål Bakstycke
Inte godkänd
Slang som går mellan skena och panelens understycke lyfter panelen ca 1-2 cm. Trycktes ned och fästes vilket ger hårt tryck mot undersidan. Enligt bild svävar panelen i luften pga slang som syns till höger i bild.
3.4 Skador
Inte godkänd
Kund har observerat montörerna gå över panelerna efter installation då de felsöker en slinga. De gick ståendes och försökte sätta fötterna på fästena.
Godkända kontrollpunkter
6/12
Ej tillgängligt vid besiktning
2/12
Plåttak, Weland Stål: Falsfäste
Anmärkningar
4/14
4.1 Infästningar CC
Inte godkänd
Kontrollera mot uppdaterad beräkning. Uppmätt falsavstånd 60 cm. Två yttersta falserna sedan varannan, dvs 120 cc enligt nuvarande, felaktiga beräkning.
4.2 Skenskarv
Inte godkänd
Skenskarv monterad med en skruv från varje håll. Totalt två skruv per skarv. Anvisning kräver 2+2 skruvar per skarv.
4.3 Snö- och Vindlastberäkning
Inte godkänd
Paneler ej förlagda enligt beräkning. Ytterligare paneler har dessutom tillkommit.
4.4 Väderbeständigt material
Inte godkänd
Ej uvsäker flexislang
Godkända kontrollpunkter
9/14
Ej tillgängligt vid besiktning
1/14
Varselmärkning
Anmärkningar
3/4

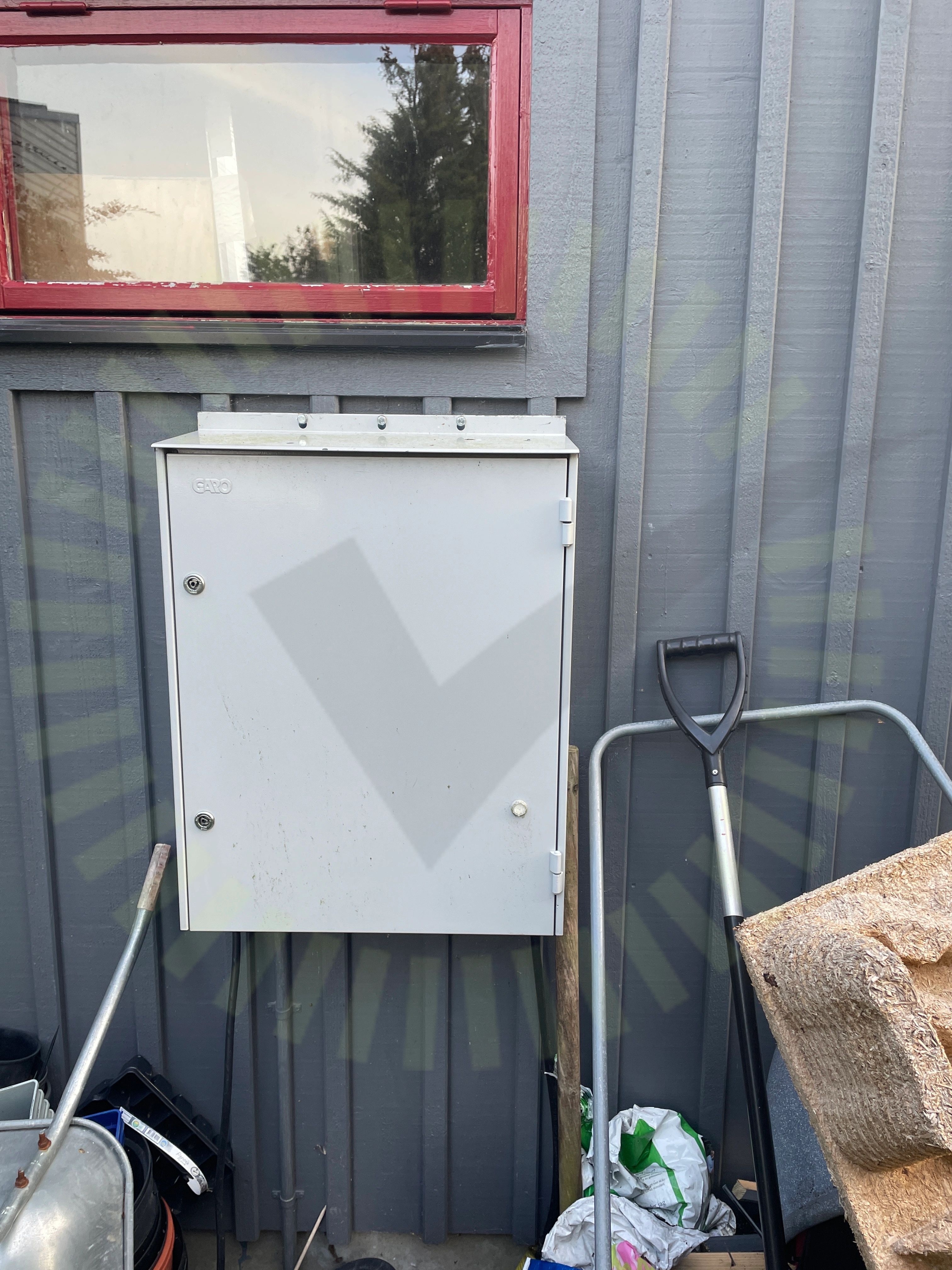

5.1 Informering av solceller
Inte godkänd
Korrekt märkning saknas
5.2 Varning för backspänning
Inte godkänd
Märkning saknas.
5.3 Varning för likström
Inte godkänd
Märkning saknas.
Godkända kontrollpunkter
1/4
Växelriktare
Anmärkningar
6/25

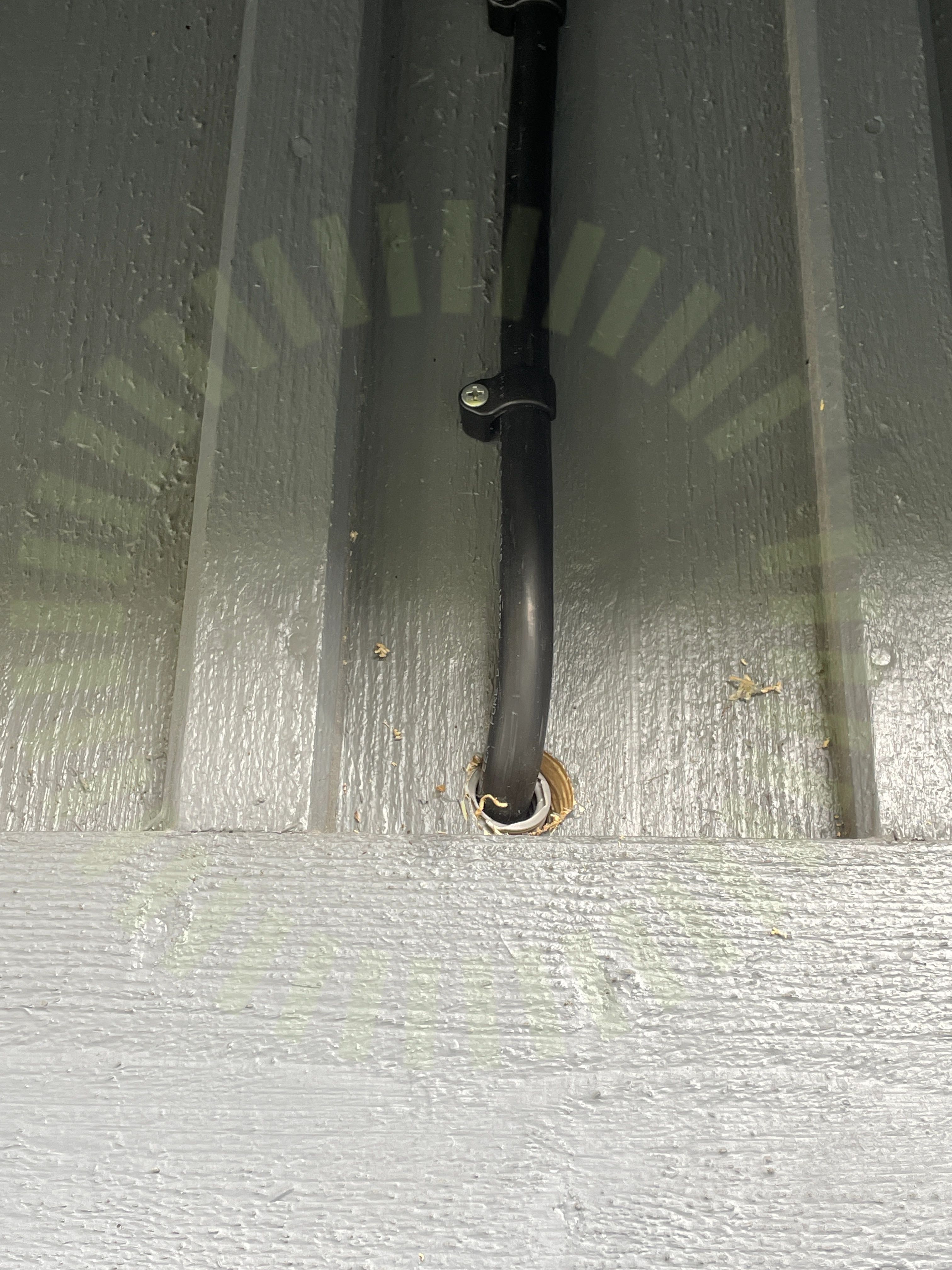

6.1 AC Genomföringar
Inte godkänd
Genomföring ej tätad
6.2 DC Genomföringar
Inte godkänd
Tätningsprodukt bedöms inte tillräcklig för anläggningens livstid.
6.3 Dokumentation Växelriktare
Inte godkänd
Projektering saknas.

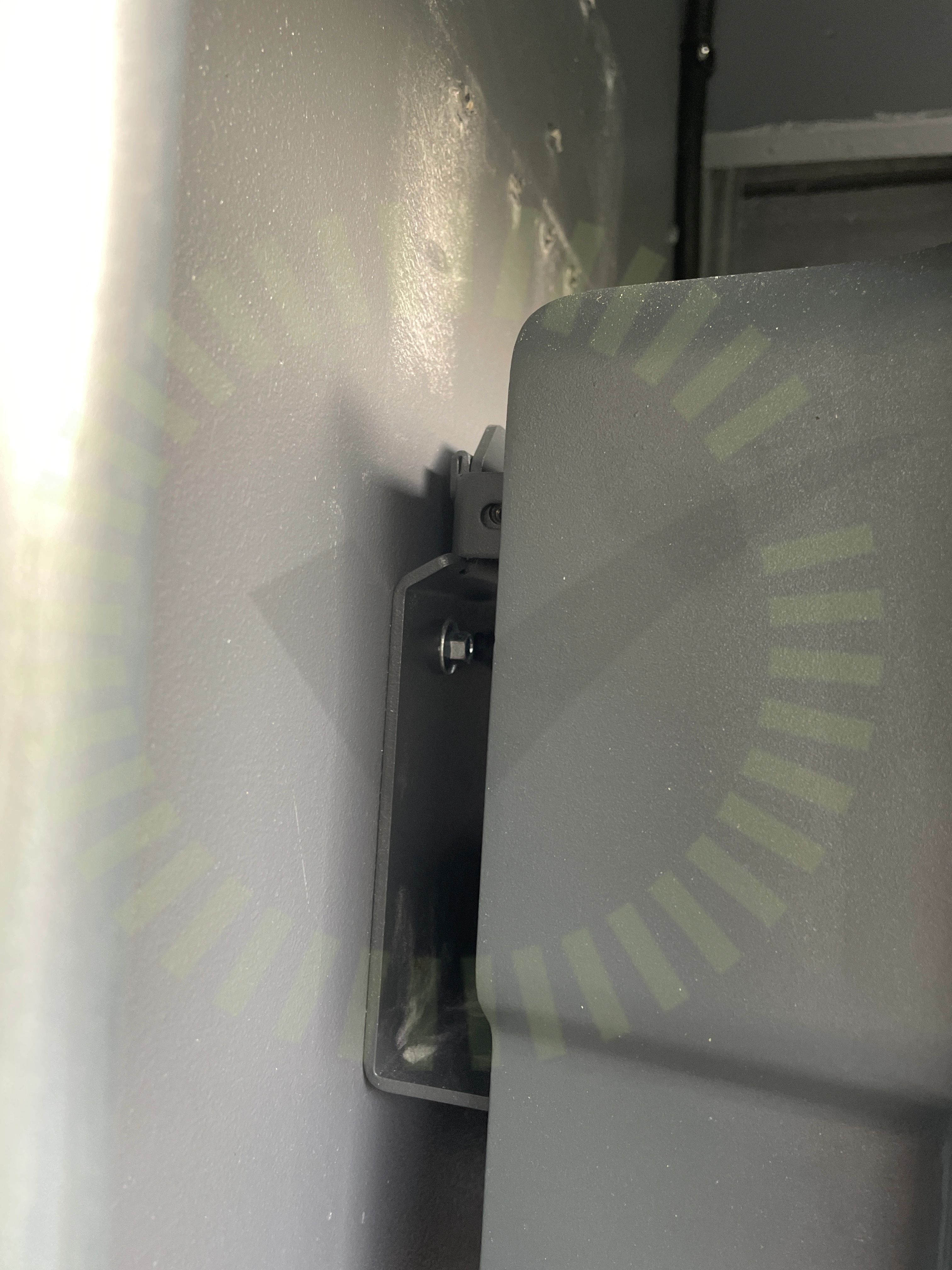

6.4 Fastsäkring av produkt
Inte godkänd
Växelriktaren är ej installerad enligt tillverkarensanvisningar.

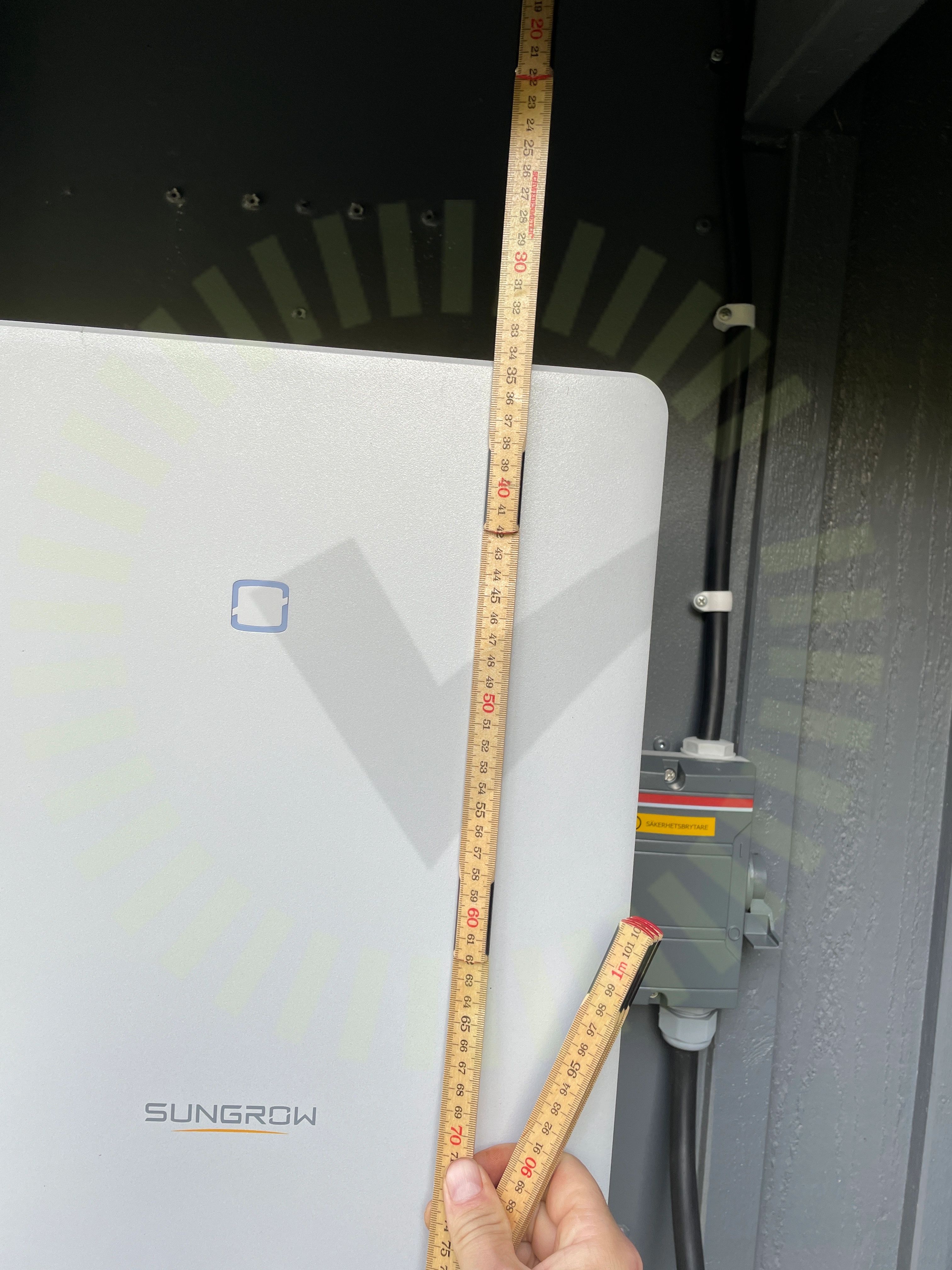

6.5 Placering Avstånd
Inte godkänd
Fästen ej placerade inom tillverkarens angivna zon.
6.6 Huvudsäkring
Inte godkänd
Uppgift om begränsning av växelriktare saknas. Växelriktare kan producera mer än vad huvudsäkringen klarar.
Godkända kontrollpunkter
18/25
Ej tillgängligt vid besiktning
1/25
