Besiktningsrapport

9.7

Installation genom

Raymond

Datum

9 februari 2024

Ort

Onsala, Hallands län

Skenans utstick för klämma

Skador

Kabeldragning mellan takytor

+ 5

89% godkända

11% ej godkända

Om installationen

Paneler

Raymond/Sverigepanelen: Doubleglass 410W

Montagesystem

K2: SingleRail: Single Hook 3S

Växelriktare

Huawei: SUN2000 (12-20KTL)-M2

Tillbehör

Undercentral

Installerad av Raymond som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, K2: SingleRail: Single Hook 3S (31)Tak 1, Raymond/Sverigepanelen: Doubleglass 410W (19)Undercentral (8)Varselmärkning (4)Växelriktare (39)

Allmänt

Anmärkningar

1/3

1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal. Annan växelriktare än offererad. Växelriktare levererad utan batteri-utgång.

Avtal

Godkända kontrollpunkter

2/3

Mätprotokoll DC

Strängschema

Tak 1, K2: SingleRail: Single Hook 3S

Anmärkningar

3/25

2.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

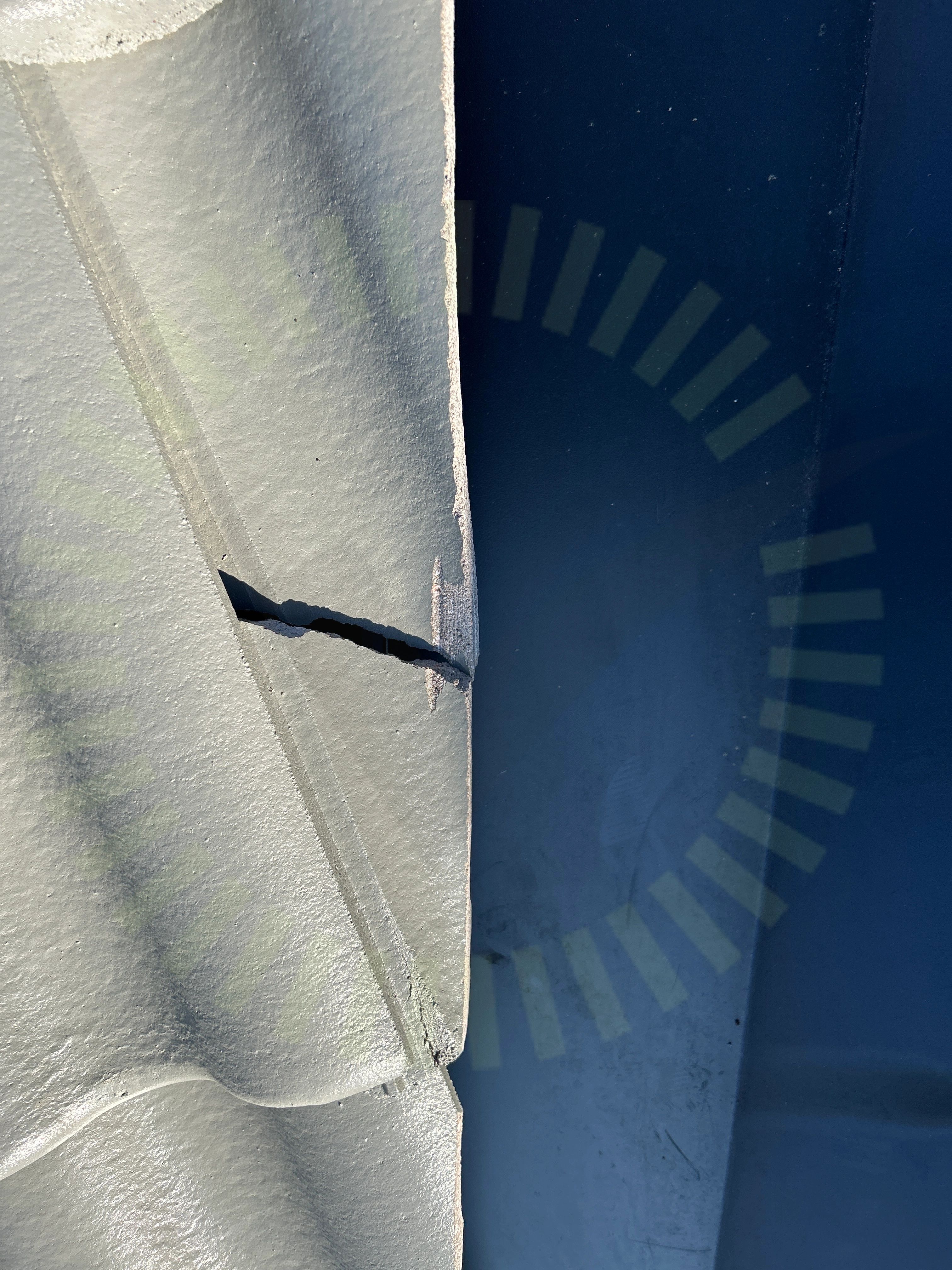

2.2 Skador

Inte godkänd

Enstaka takpannor trasiga.

2.3 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panelramen för klämman. Ska vara minst 50 mm.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 18

Godkända kontrollpunkter

22/25

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästning utanför takstol

Infästningar

Kabeluppfästning

Klämmans placering i skena

Mittklämmor

Placering

Skenornas infästning

Skenornas överhäng

Skenskarvar

Skruvar korrekt

Snö- och Vindlastberäkning

Takets lutning

Takgenomföring

Takkrokarnas CC

Takstolsinfästning

Tvådelad takkrok

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Tak 1, Raymond/Sverigepanelen: Doubleglass 410W

Anmärkningar

5/19

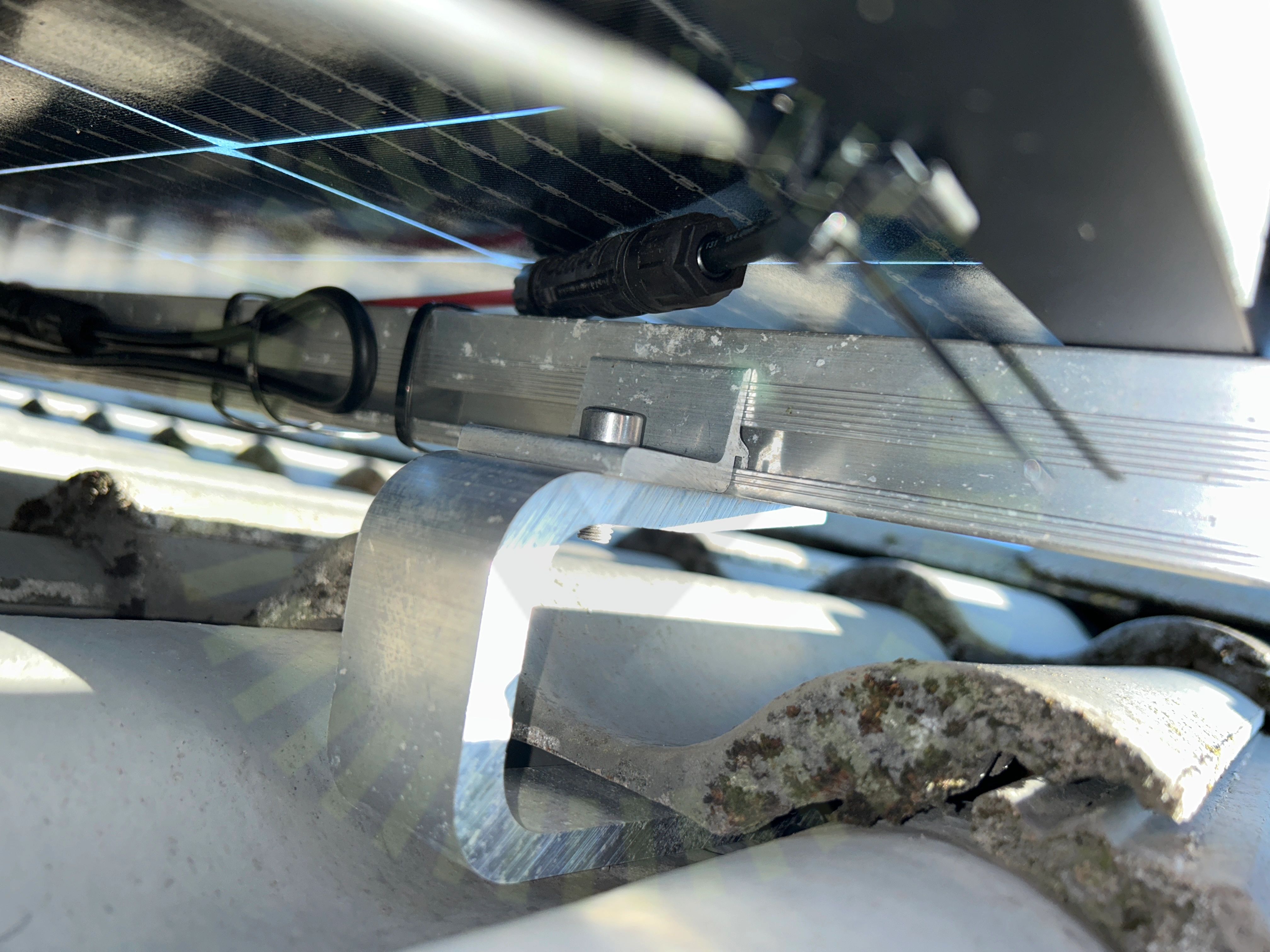

3.1 Föremål mot bakstycke

Inte godkänd

Föremål skaver mot panelens undersida.

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Uppdaterade infästningsinstruktioner Svergiepanelen

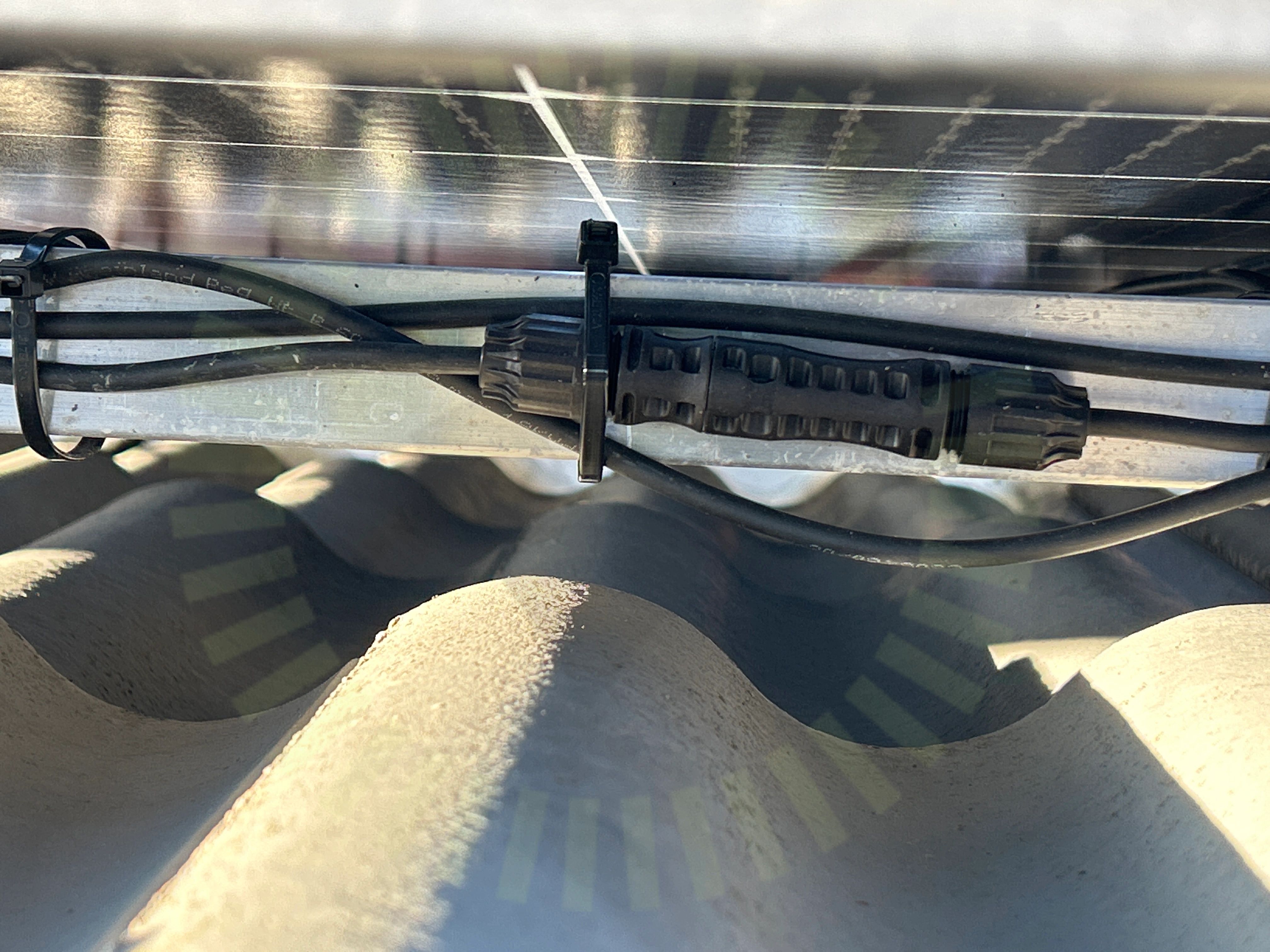

3.3 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

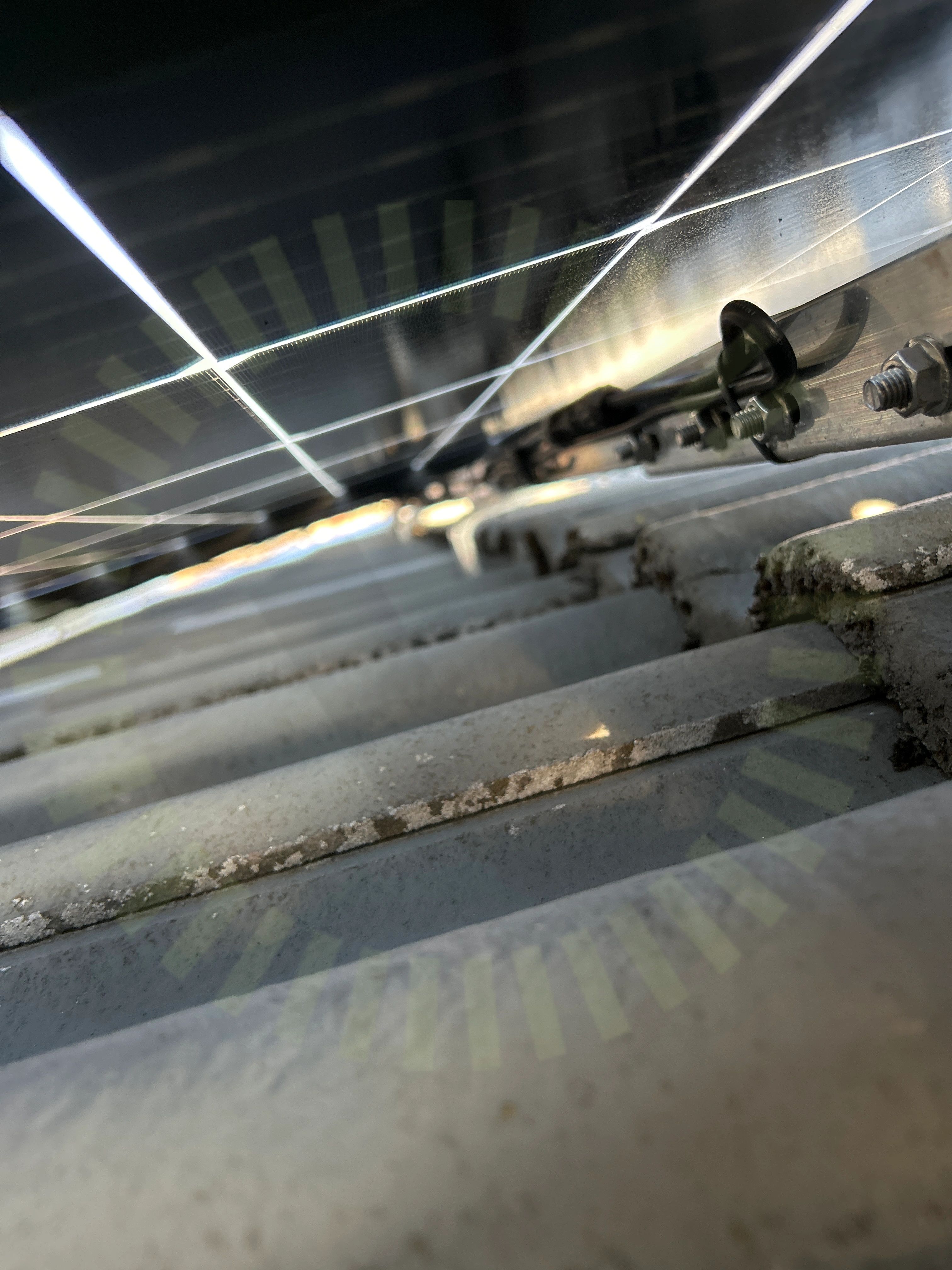

3.4 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

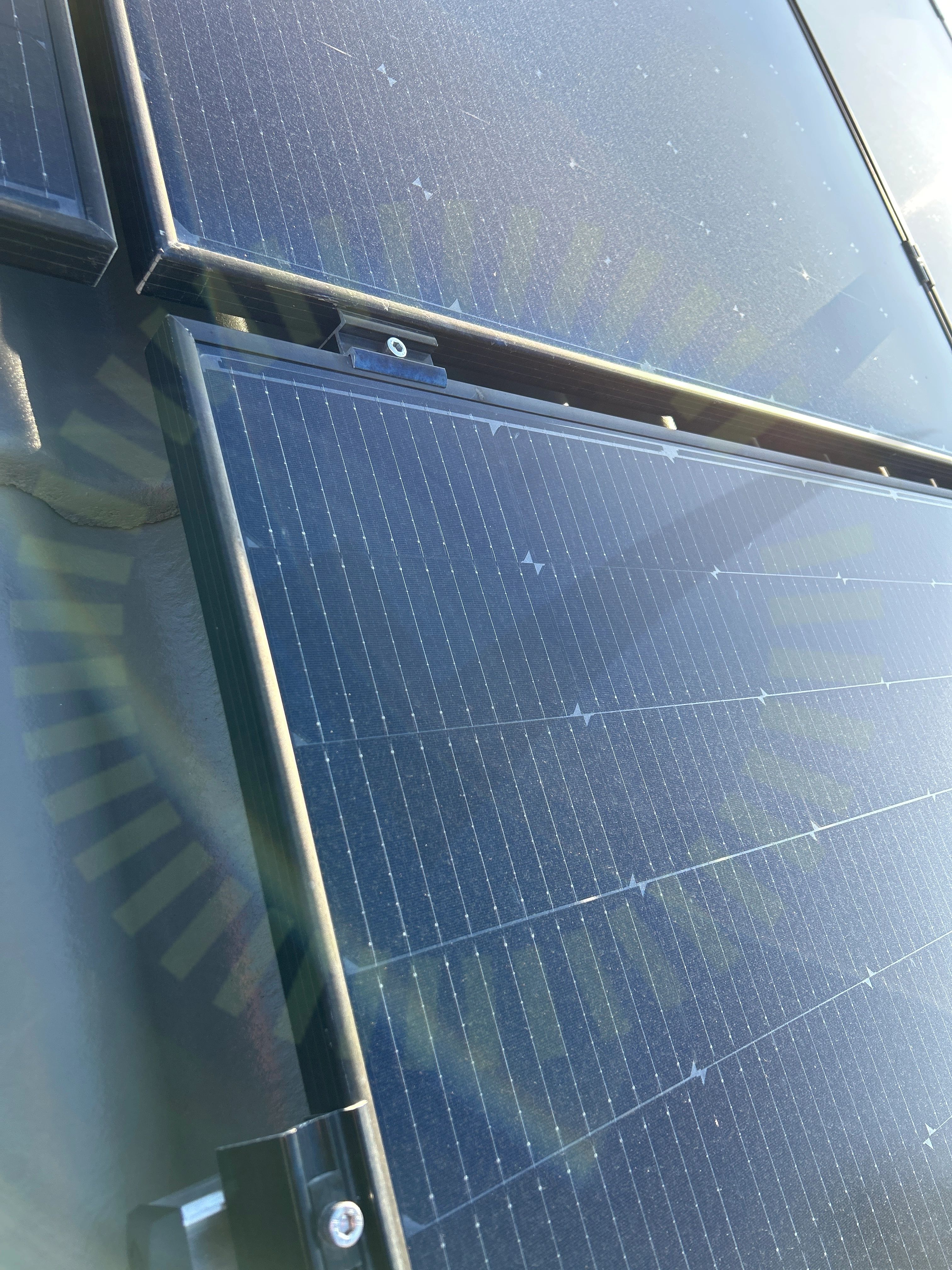

3.5 Panelramar separerade

Inte godkänd

Mittklämmor bör ej användas som distanser då panelramen expanderar vid värmeväxling.

Godkända kontrollpunkter

13/19

Avsaknat underlag

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Klämmornas storlek

Klämmornas överlappning

Kopplingslåda böjradie

Lutning

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/19

Strängförläggning

Undercentral

Godkända kontrollpunkter

7/7

Fasskena

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/4

5.1 Missvisande varselmärkning

Inte godkänd

Märkning är missvisande. Optimerare är ej installerade på anläggningen.

Godkända kontrollpunkter

3/4

Informering av solceller

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

37/37

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter förskruvning

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
