Besiktningsrapport

7.6

Installation genom

Sun4Energy

Datum

7 februari 2023

Ort

Värmdö, Stockholms län

Kabeluppfästning

Infästning skena

Skena överhäng

+ 10

72% godkända

28% ej godkända

Om installationen

Paneler

Tiger Neo N-type 54HL4-B

Optimerare

Tigo: TS4-A-O

Montagesystem

ESDEC Lutande tegeltak

Växelriktare

MOD 3-15KTL3-XH

Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Varselmärkning (4)Växelriktare (27)roof 1, ESDEC Lutande tegeltak (28)roof 1, Tiger Neo N-type 54HL4-B (13)

Varselmärkning

Anmärkningar

1/4

1.1 Varning för likspänning

Inte godkänd

Märkning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

6/27

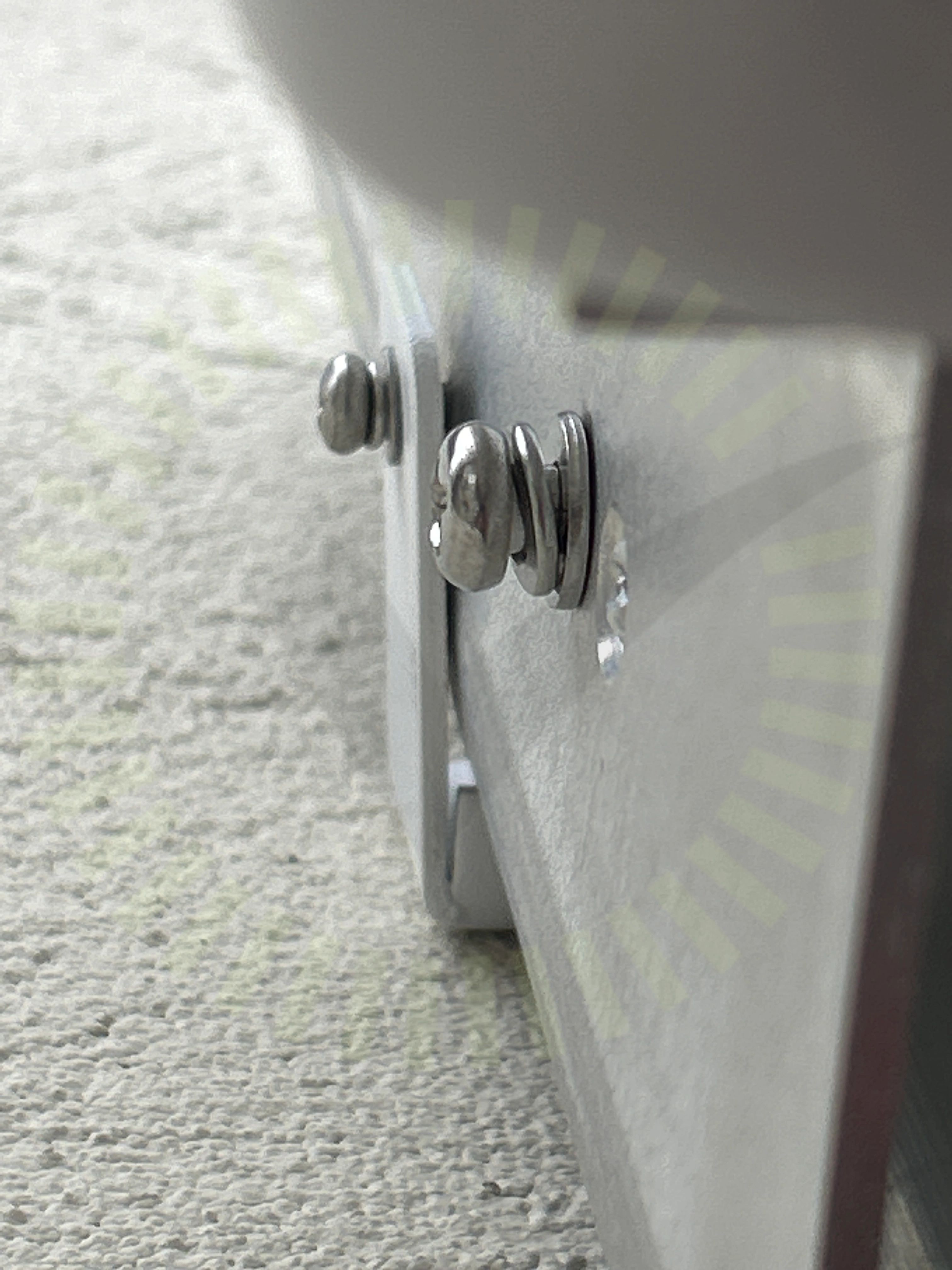

2.1 Fastsäkring av produkt

Inte godkänd

Växelriktaren sitter löst. Skruven är inte åtdragen.

GroWatt Installations Manual, 2022-1-18, Sida 15

2.2 Huvudsäkring

Rekommendation

Huvudsäkring klarar ej toppeffekt av växelriktare.

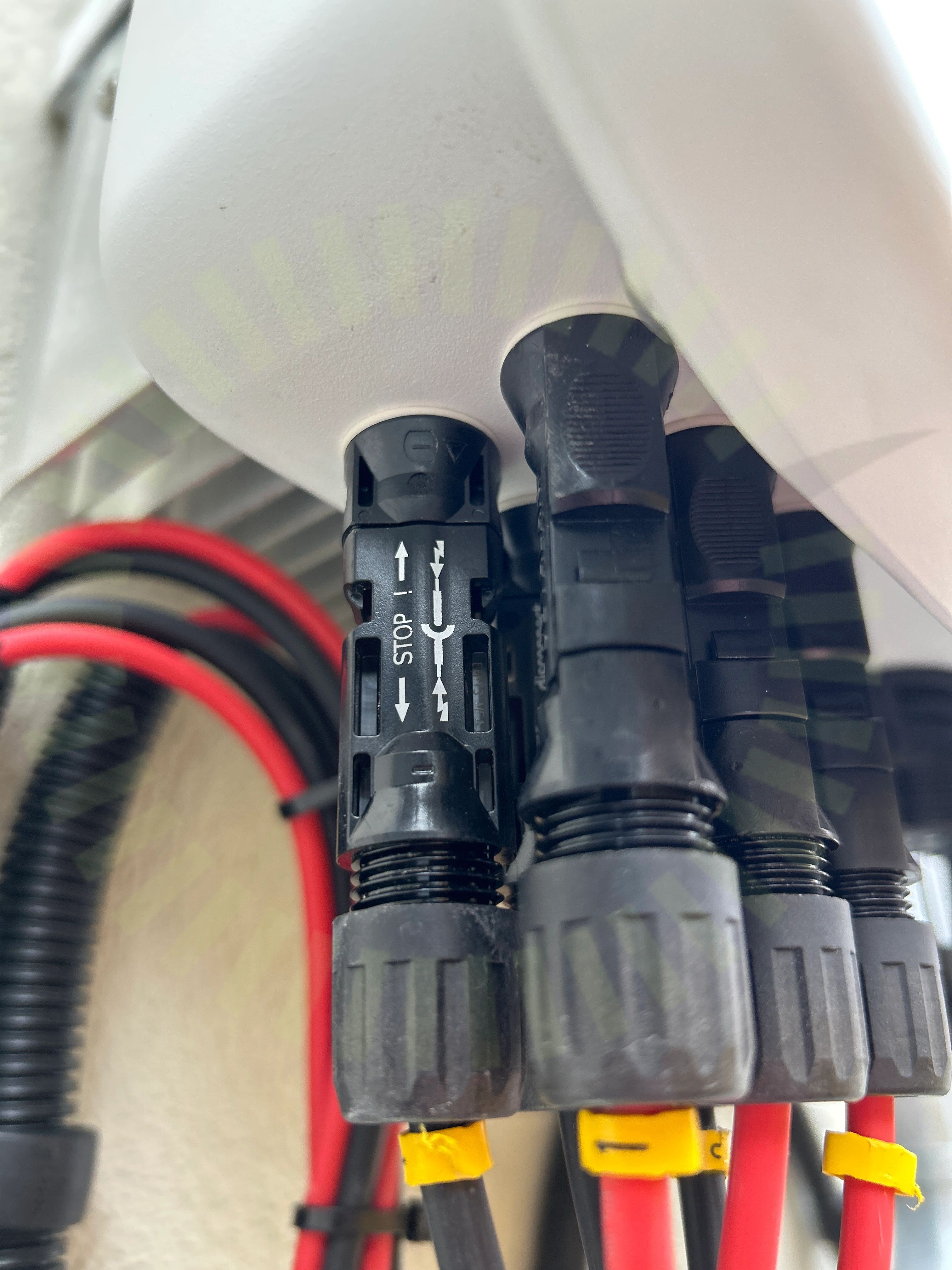

2.3 Kontakter

Inte godkänd

Kontakterna på dc kablage har annat fabrikat än växelriktaren.

GroWatt Installations Manual, 2022-1-18, Sida 21

2.4 Mätprotokoll DC

Inte godkänd

Dokument saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

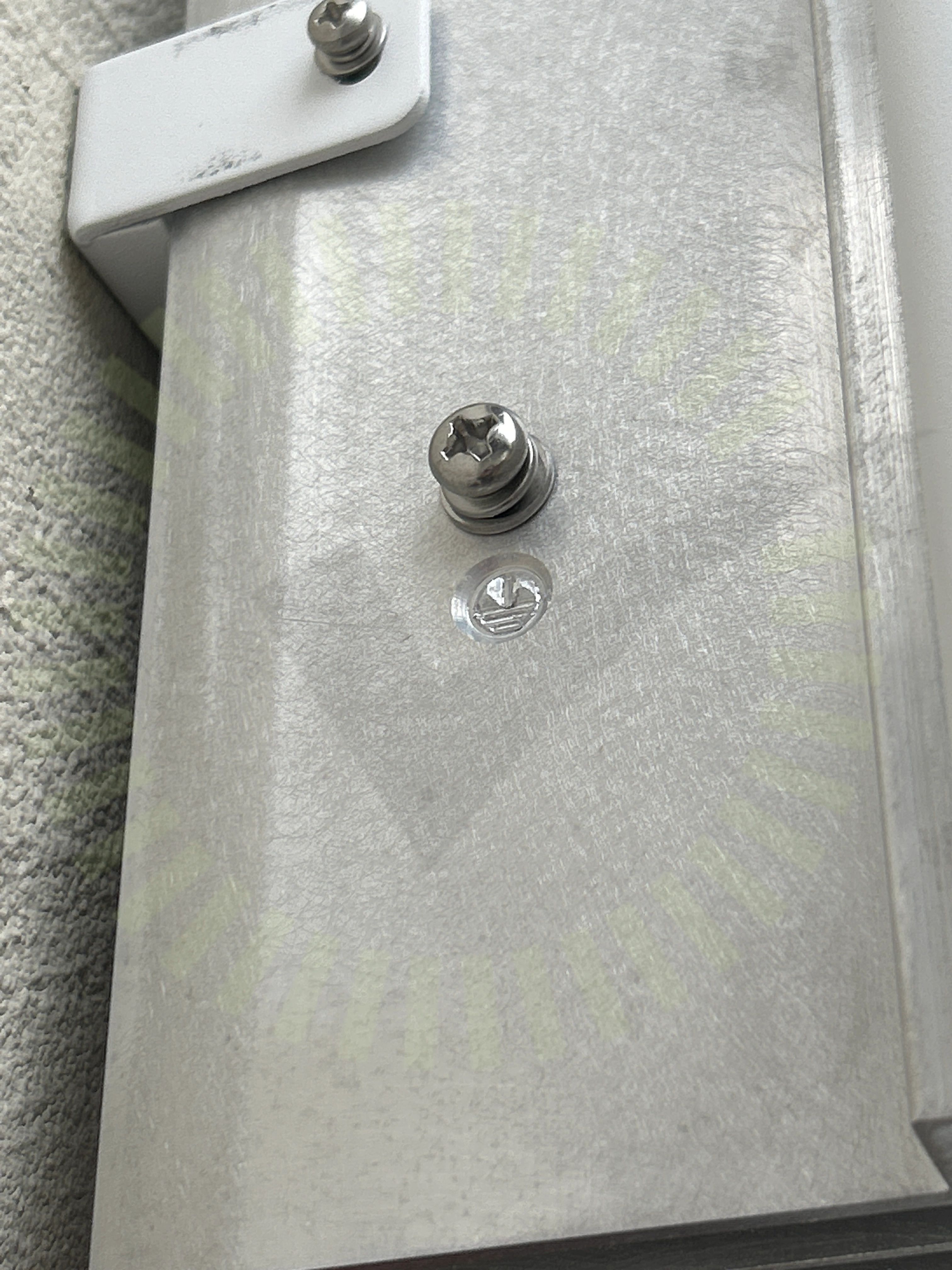

2.5 PE

Inte godkänd

Växelriktarens saknar extern PE anslutning.

GroWatt Installations Manual, 2022-1-18, Sida 23

2.6 Strängschema

Inte godkänd

Dokument saknas

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

21/27

AC Böjradie

AC Förläggning

AC Genomföringar

AC kabel skarp kant

AC Skador på kabel

Anslutning

Avstånd

DC Förläggning

DC Genomföringar

DC Kablage egenskaper

DC Skador på kabel

DC Yttre påverkan

Direkt solljus

Förskruvning

Infästning

Kabel

Ledare fastspända

Märkning

Säkring

Vinkel

Väderskydd

roof 1, ESDEC Lutande tegeltak

Anmärkningar

7/26

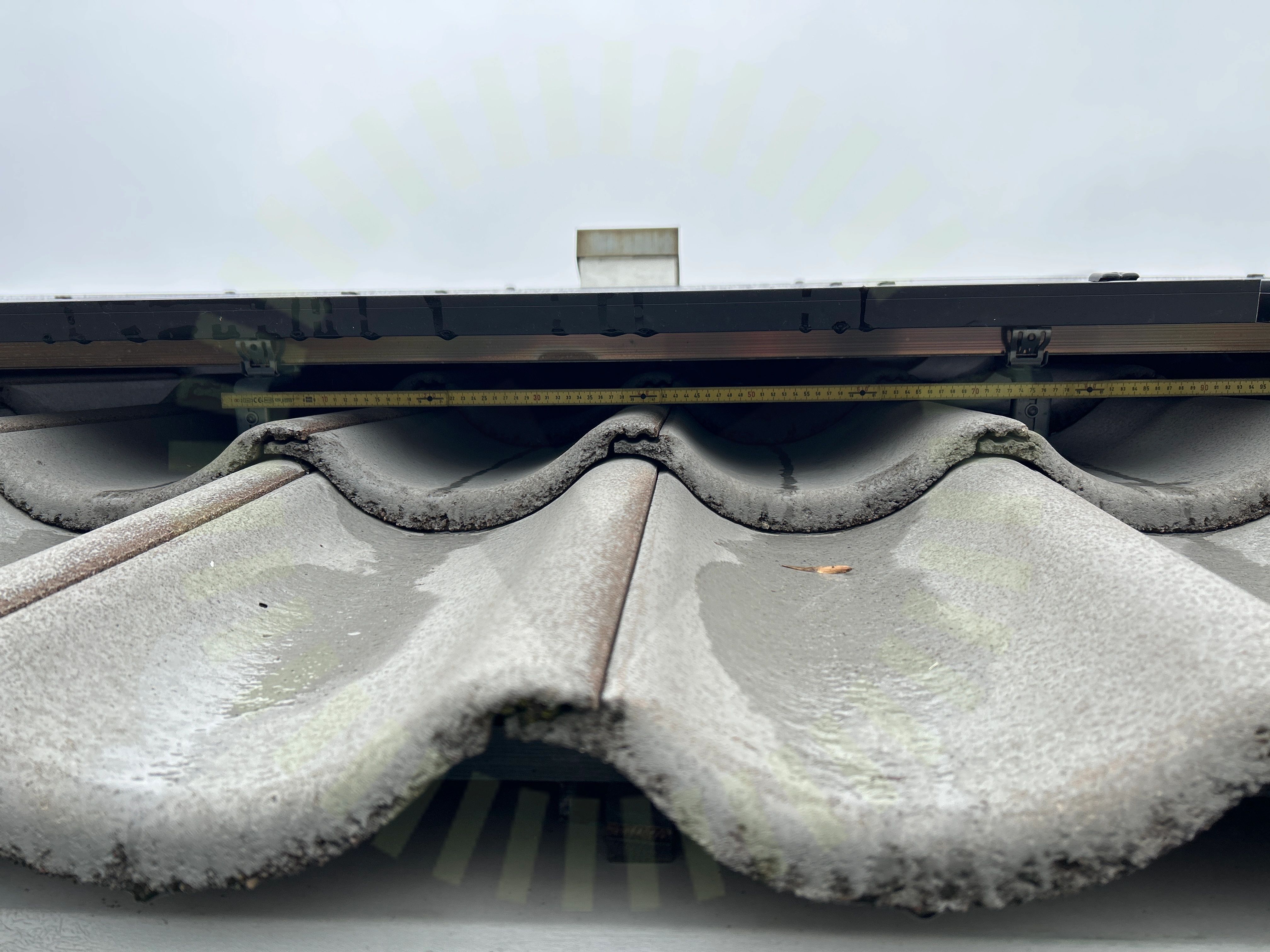

3.1 Avstånd mellan takkrokar

Inte godkänd

Infästningarnas cc mått överskrider lastberäkningingen gränser.

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17

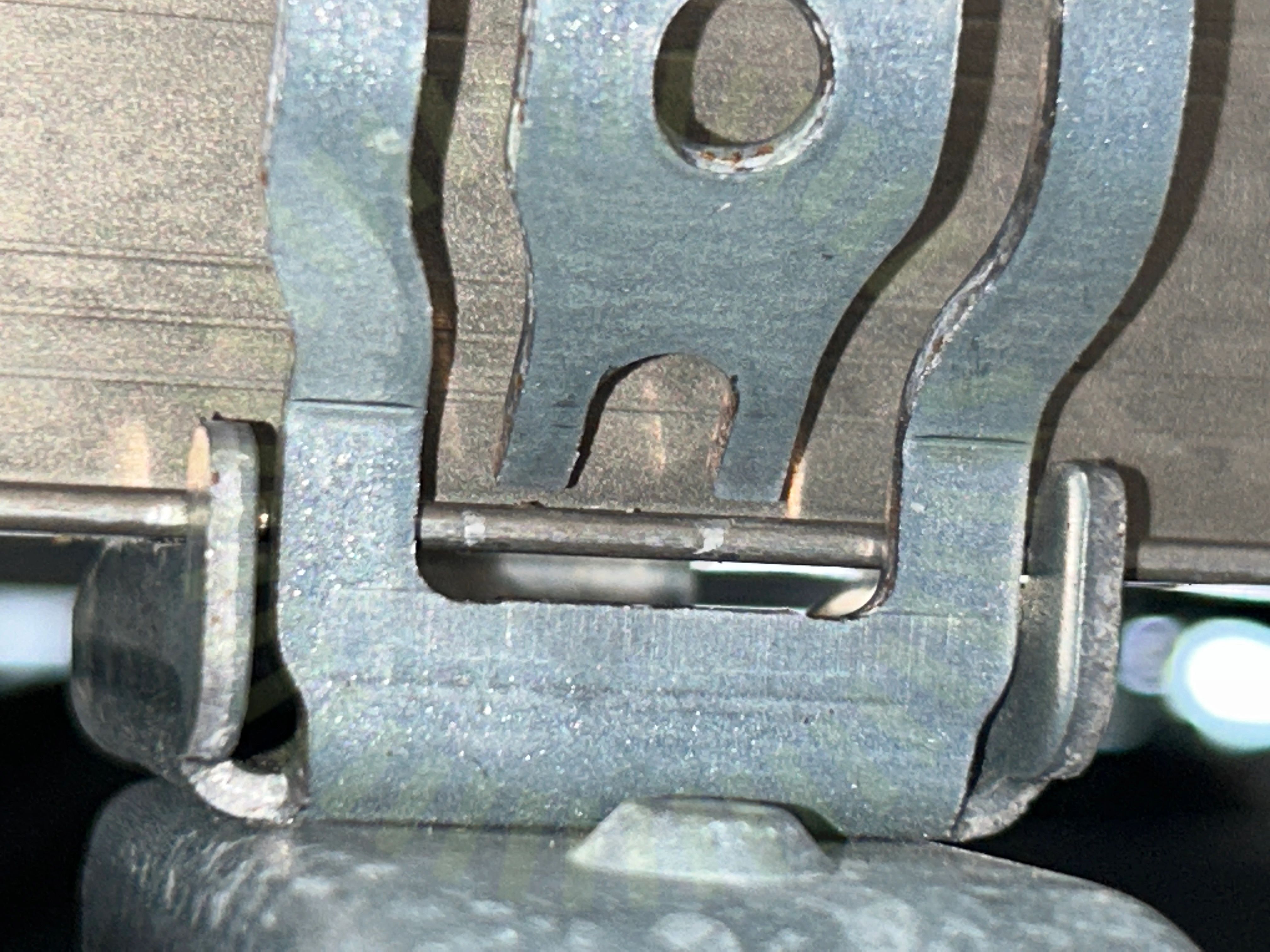

3.2 Infästning skena

Inte godkänd

Skenan är inte korrekt monterad i takkroken.

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

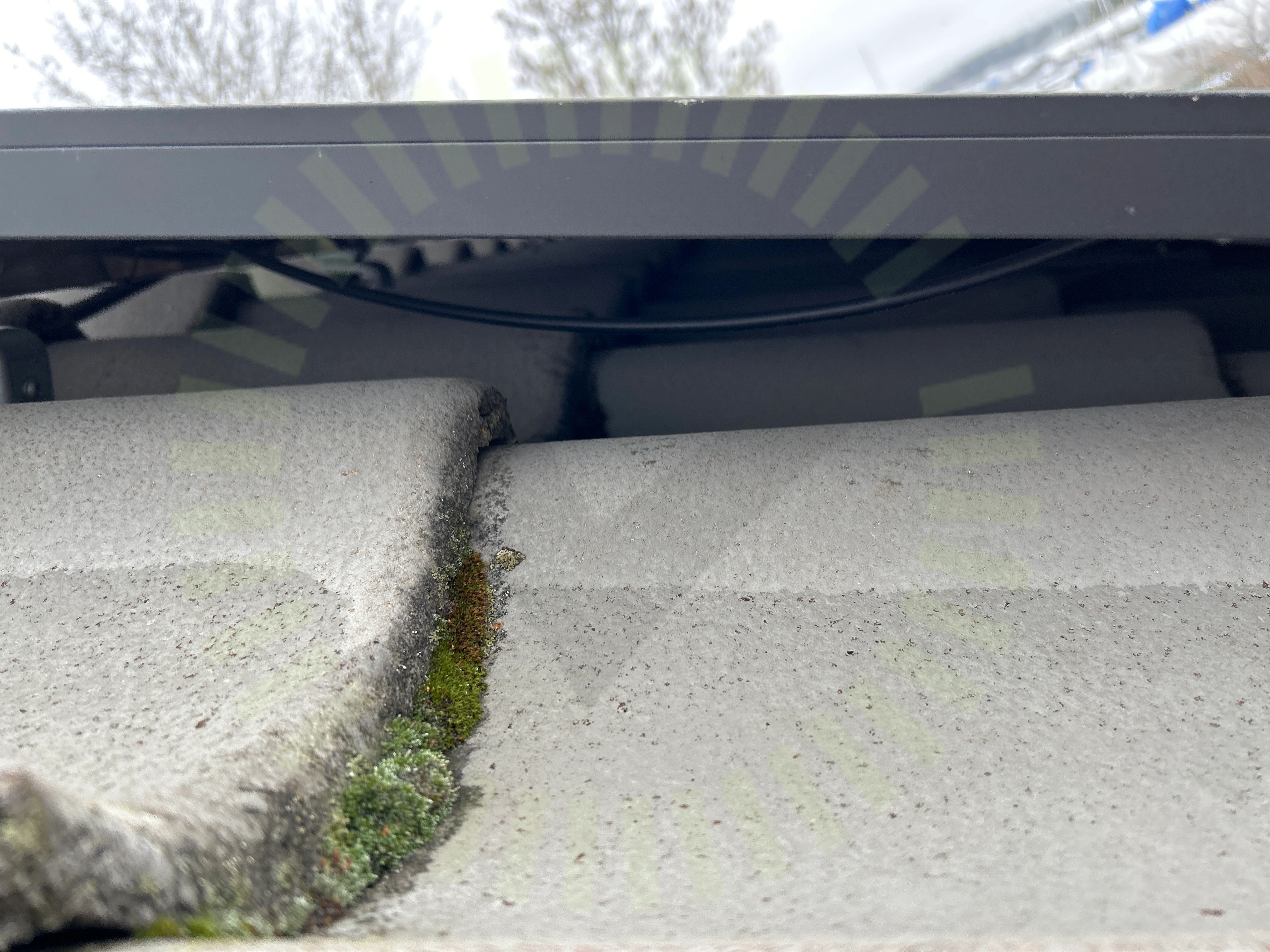

3.3 Kabeluppfästning

Inte godkänd

Kablar saknar tillförlitligt uppfästning.

SS 436 40 00 (712.521.101 och 522.8.4)

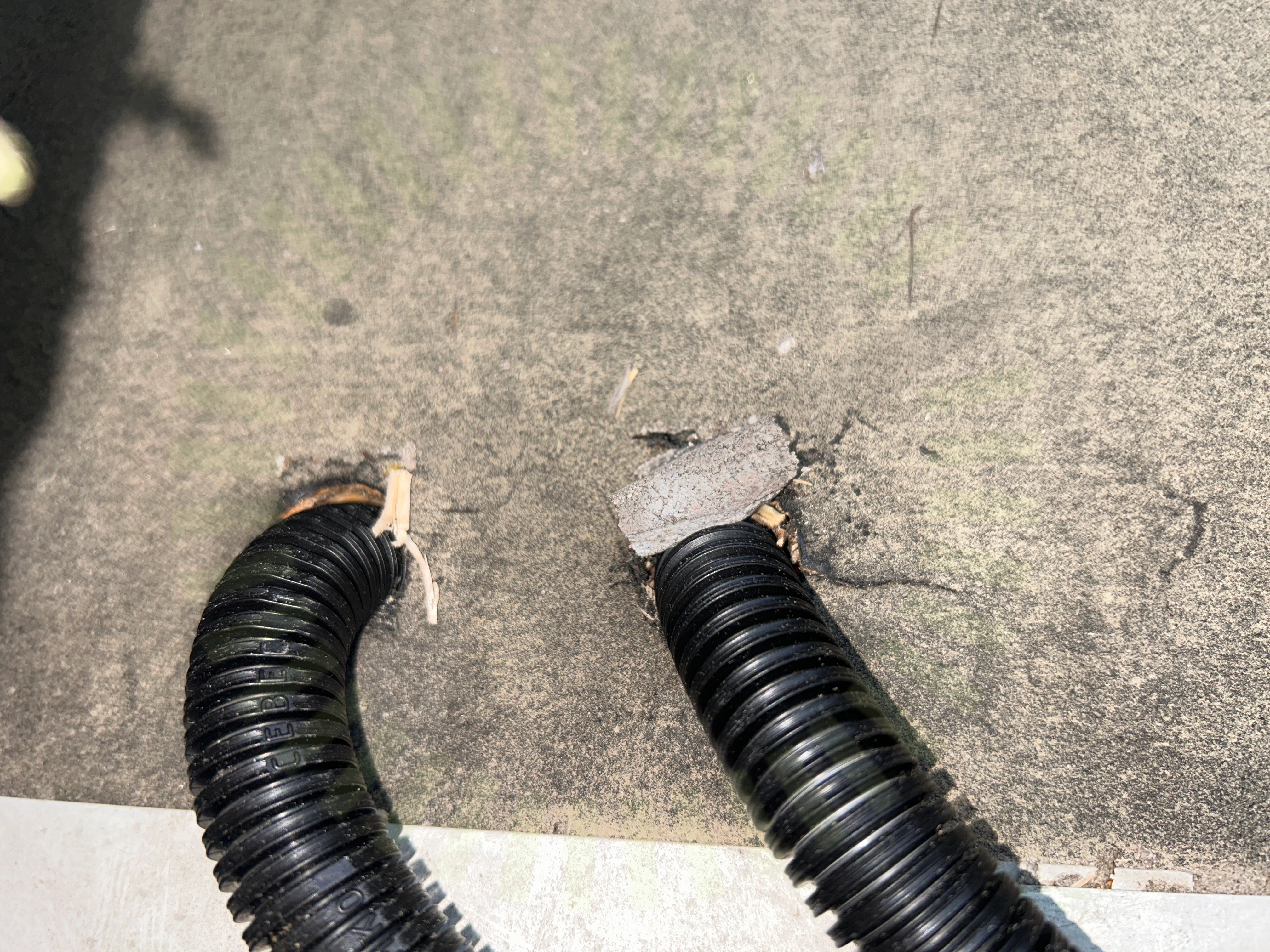

3.4 Takgenomföring

Inte godkänd

Takgenomföringar är inte tätade.

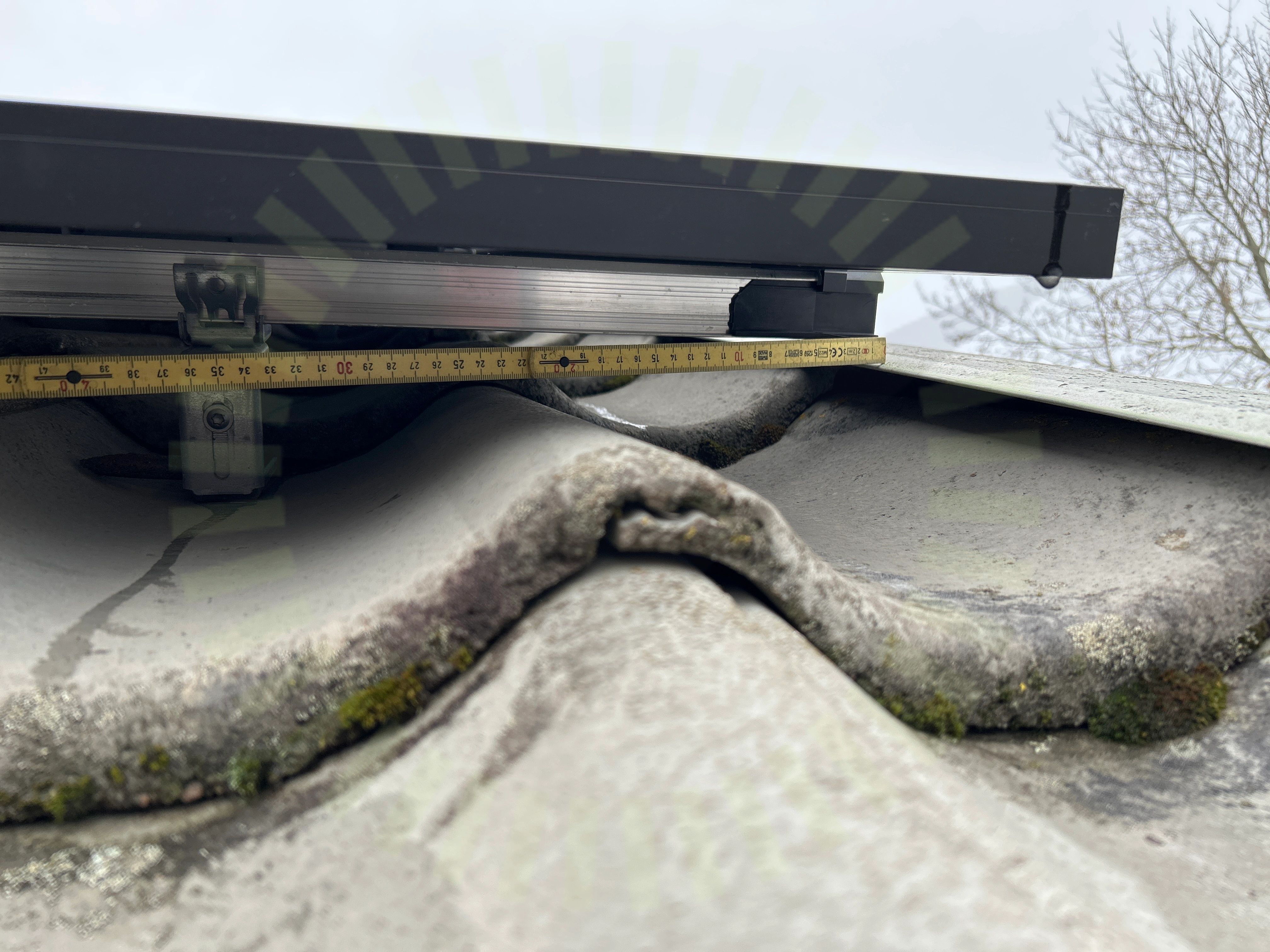

3.5 Skena överhäng

Inte godkänd

Skenans överhäng överskrider tillverkarens gränser.

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

3.6 Snö- och Vindlastberäkning

Inte godkänd

Panelfälten/paneltyp stämmer inte överens med verkligheten.

Tillverkarens montageanvisningar

3.7 Säkerhetsavstånd

Inte godkänd

Panelerna är inte monterade enligt tillverkarens anvisningar

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter

Godkända kontrollpunkter

19/26

Anpassade takpannor

Bärläkt

Främmande material

Klämräckvidd för ställbart fäste

Mittklämmor

Montering av takkrokar

Panelens ramhöjd

Panelstorlek

Shims

Skador

Skarp kant

Skarvning av skena

Skydd

Takkrok infästning

Takkrokens orientering

Taklutning

Väderbeständigt material

Ändfästen

Ändklämmor

roof 1, Tiger Neo N-type 54HL4-B

Anmärkningar

5/11

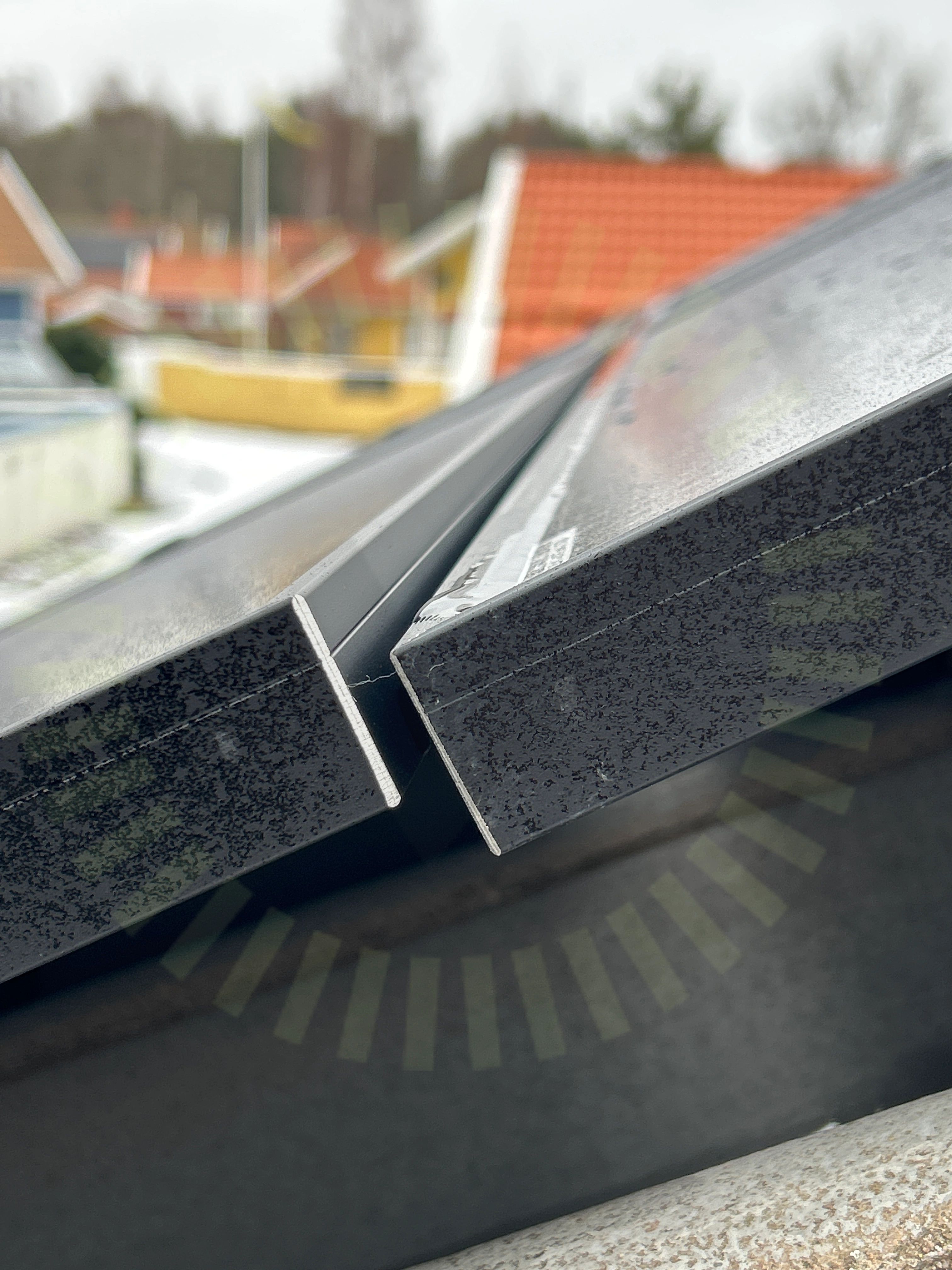

4.1 Höjdskillnad

Rekommendation

Panelerna är inte monterade i samma höjd.

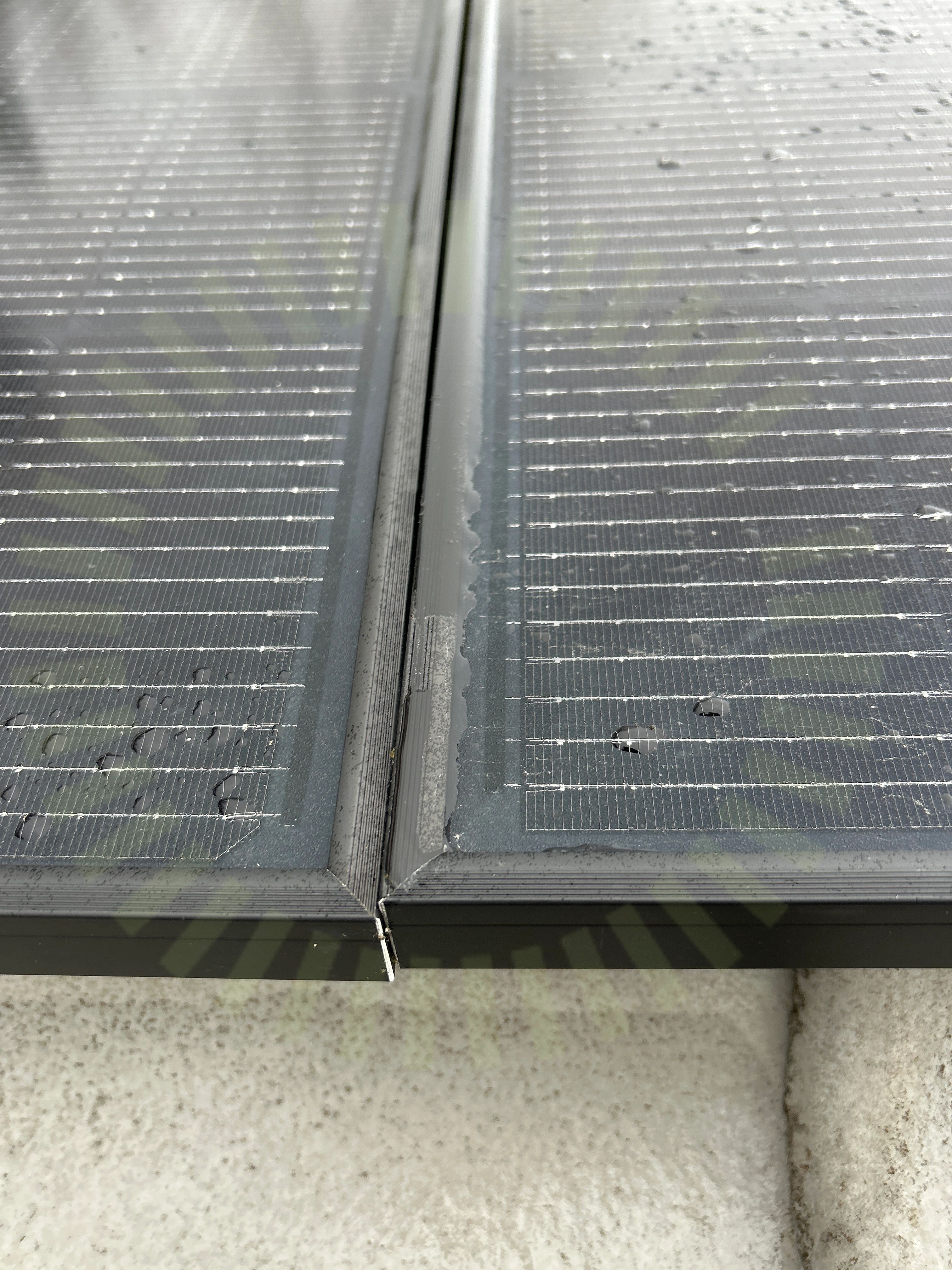

4.2 Panelramar separerade

Inte godkänd

Panelramar är inte separerade.

Tillverkarens anvisningar

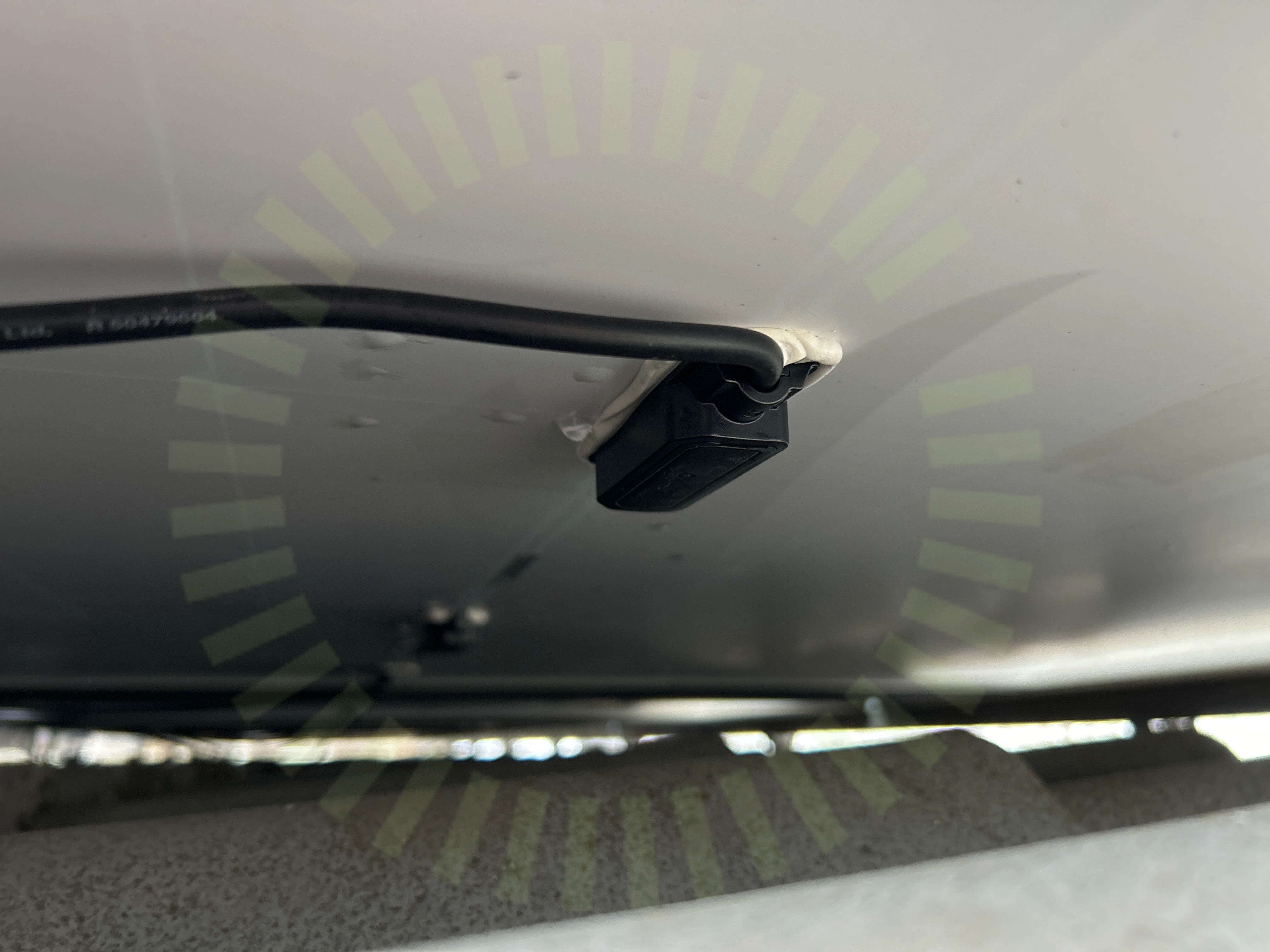

4.3 Dragavlastade

Inte godkänd

Kablage utsätts för dragbelastning

SS 436 40 00 (522.8.3)

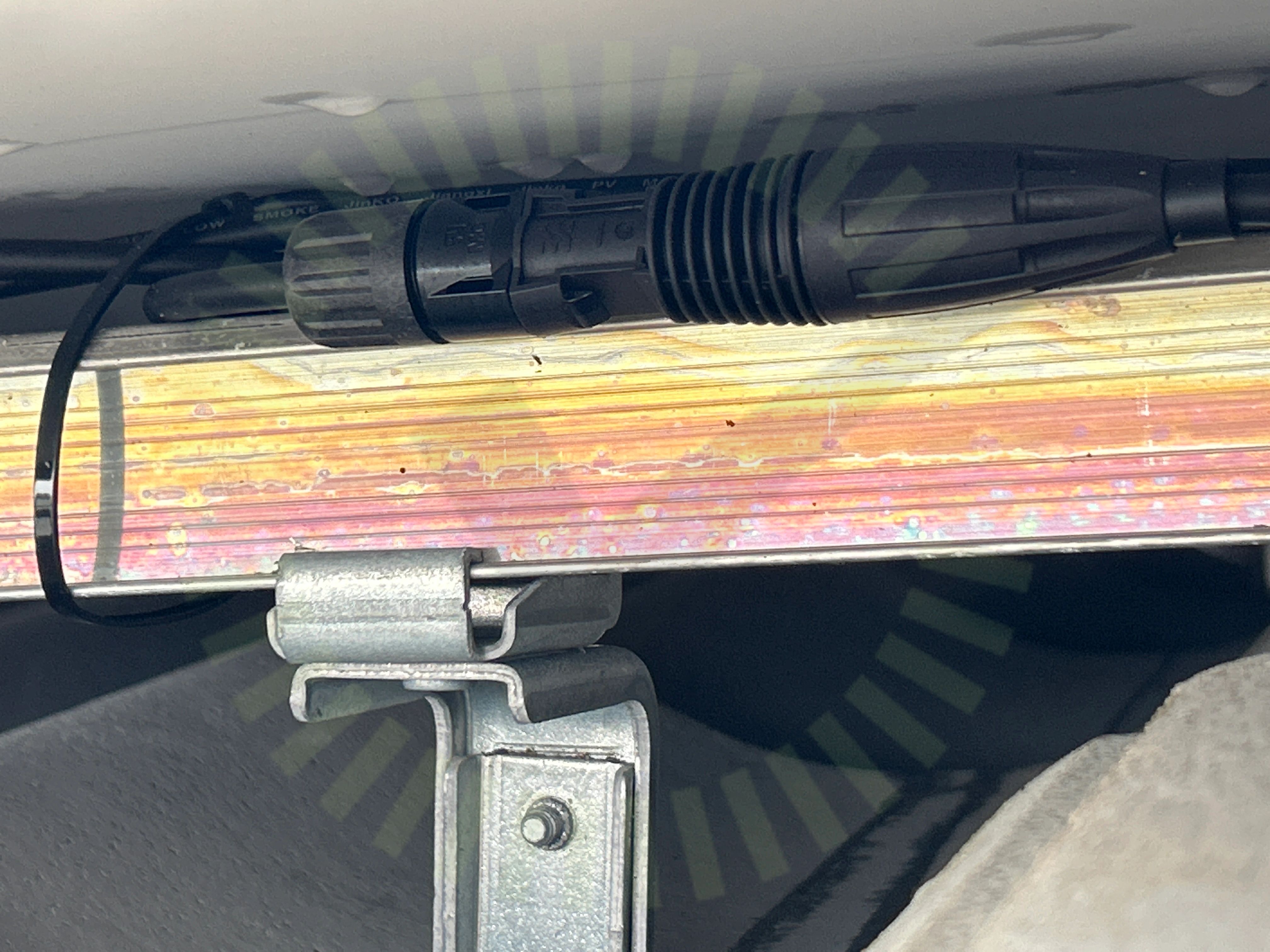

4.4 Förbindelse av kontakter

Inte godkänd

Olika fabrikat på kontakterna.

SS 436 40 00 (712.526.1)

4.5 Klämmornas placering

Inte godkänd

Klämmorna är inte placerade inom tillverkarens gränser.

Godkända kontrollpunkter

5/11

Böjradie kablage

Dräneringshål

Föremål Bakstycke

Skador

Skugga

Ej tillgängligt vid besiktning

1/11

Strängförläggning
