Besiktningsrapport

8.7

Installation genom

Svenskt ByggMontage AB

Datum

17 maj 2023

Ort

Kävlinge, Skåne län

Föremål mot bakstycke

Panelkablagets böjradie

Stress på kontakter

+ 6

86% godkända

14% ej godkända

Om installationen

Paneler

Denim U M3 450 BB 120H

Montagesystem

ESDEC Lutande Panntak

Växelriktare

Fronius: Symo 10-20 kW

Installerad av Svenskt ByggMontage AB som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, Denim U M3 450 BB 120H (13)Tak 1, ESDEC Lutande Panntak (29)Varselmärkning (5)Växelriktare (29)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Tak 1, Denim U M3 450 BB 120H

Anmärkningar

4/13

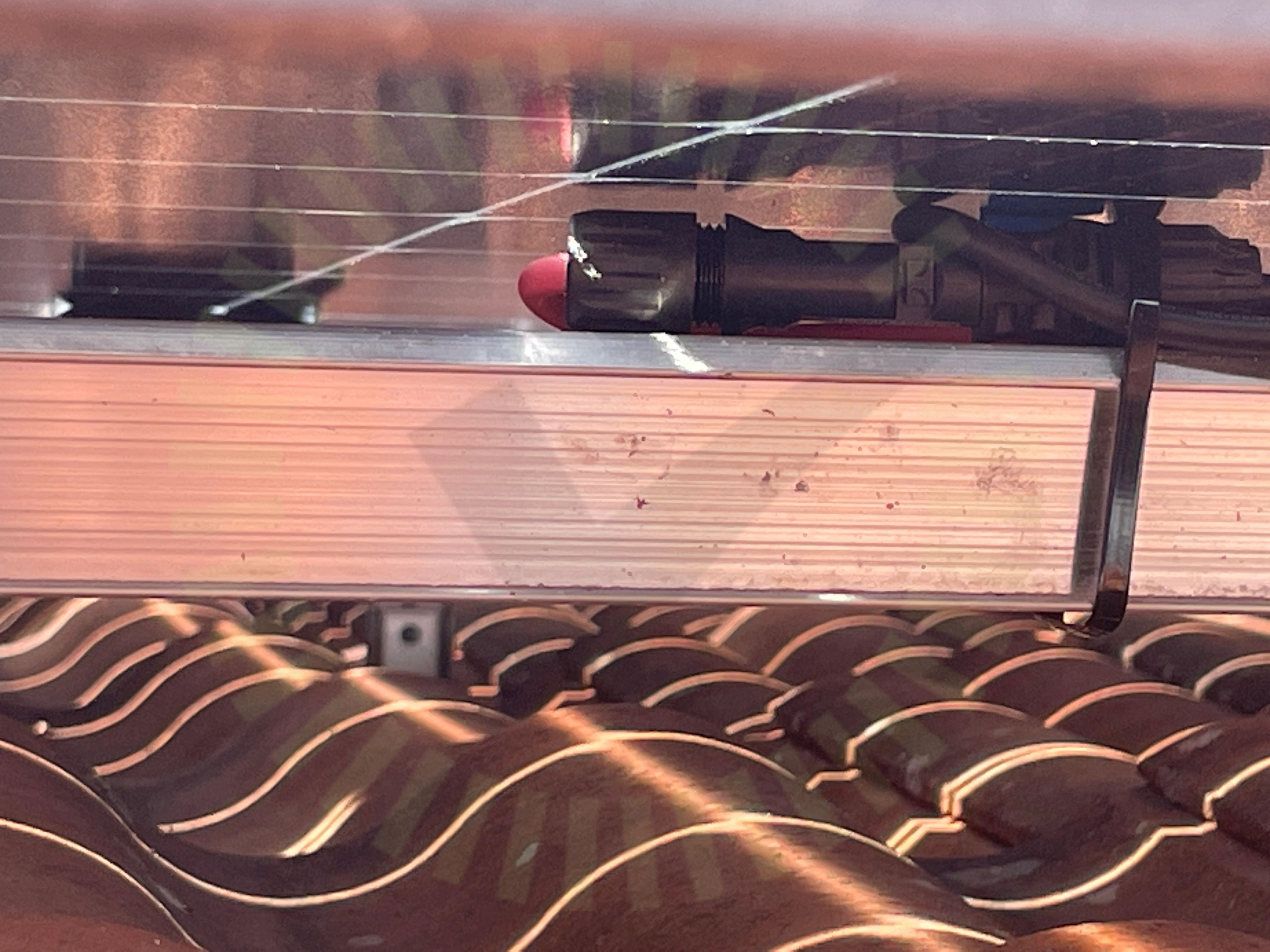

2.1 Föremål mot bakstycke

Inte godkänd

Kontakt trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Denim-installation-manual-BB-BW-20220829, Sida 5

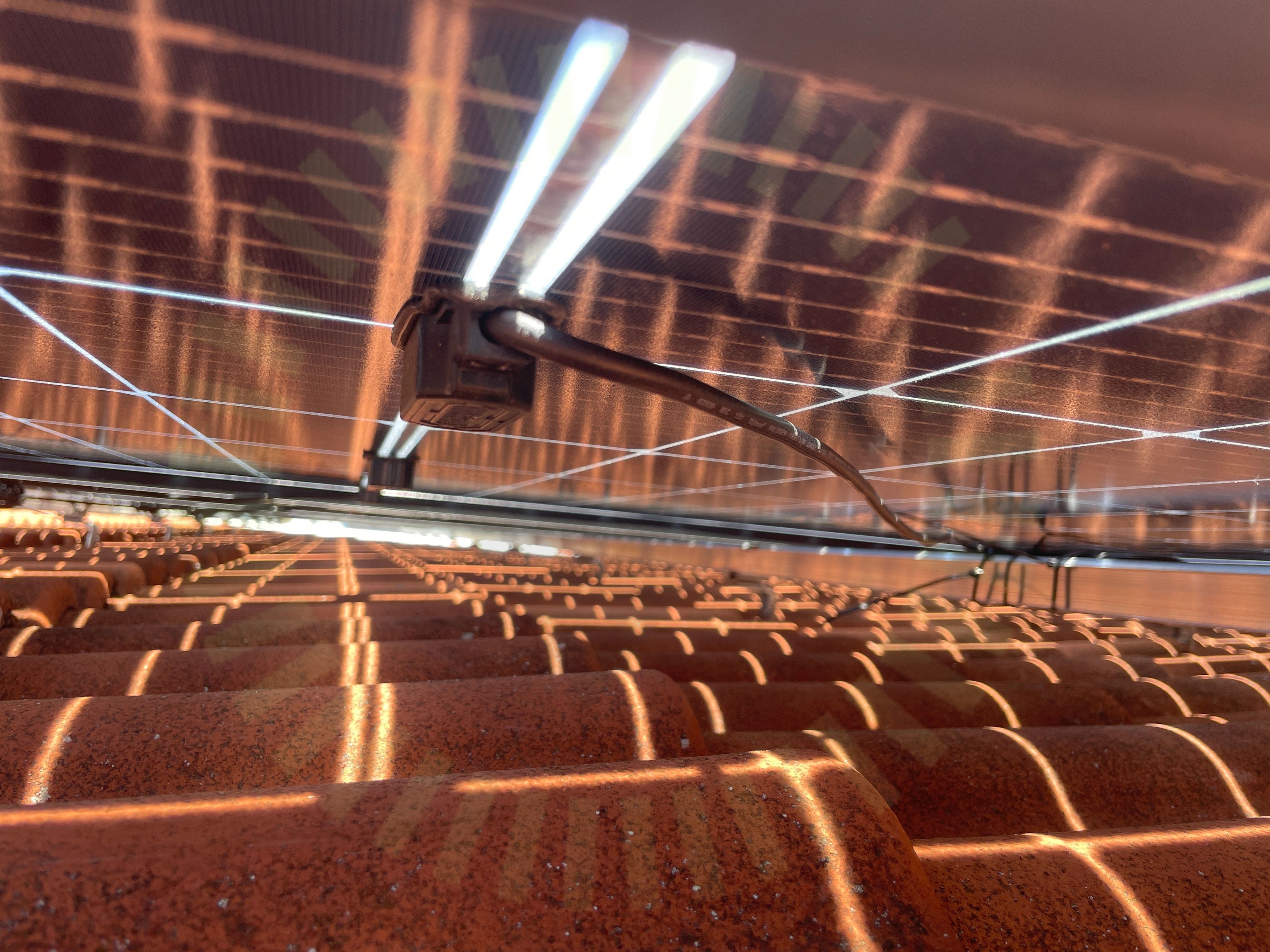

2.2 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

2.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

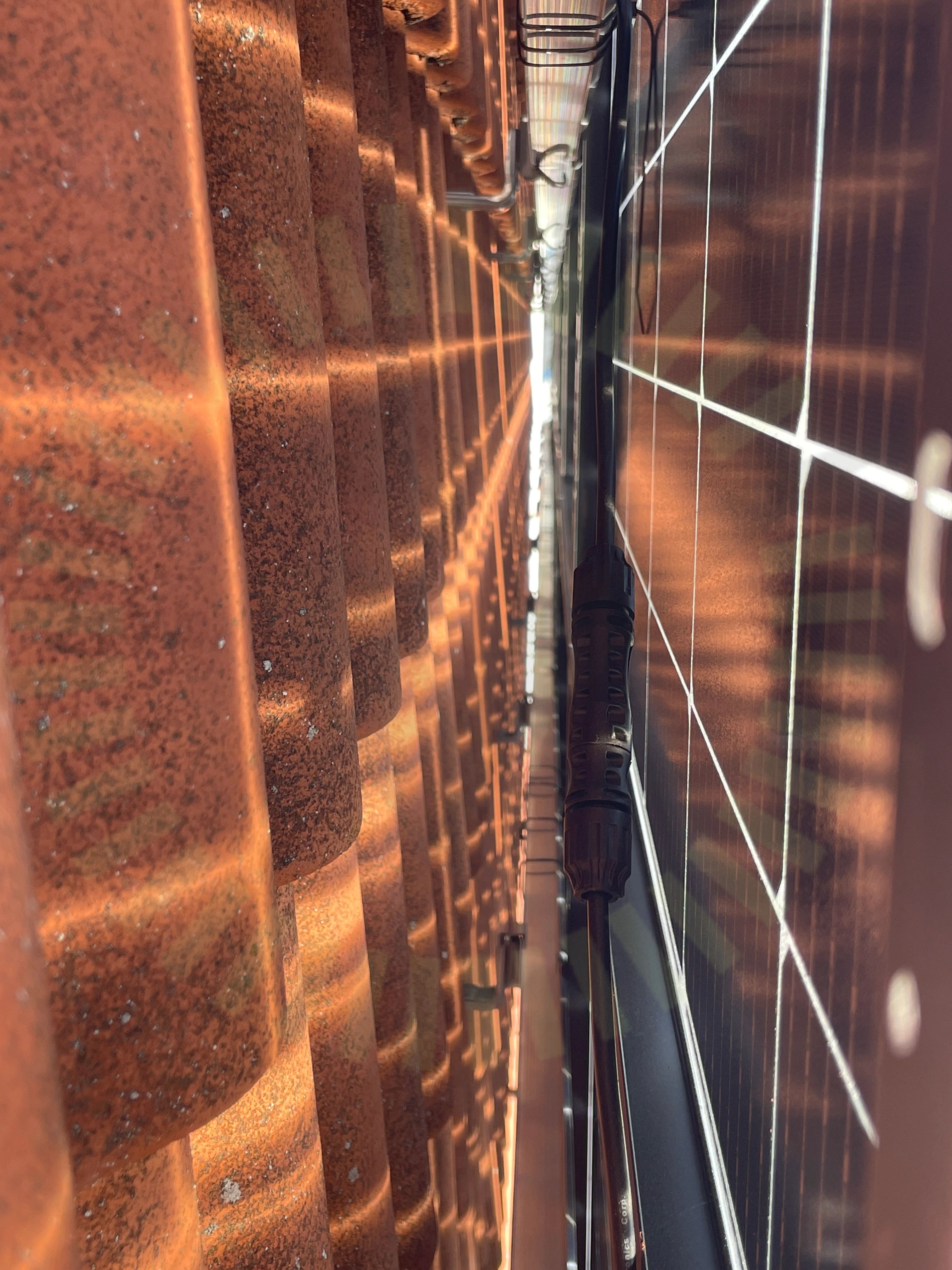

2.4 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

Godkända kontrollpunkter

9/13

Dräneringshål

Förbindelse av kontakter

Klämmornas placering

Klämmornas överlappning

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Strängförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

5/27

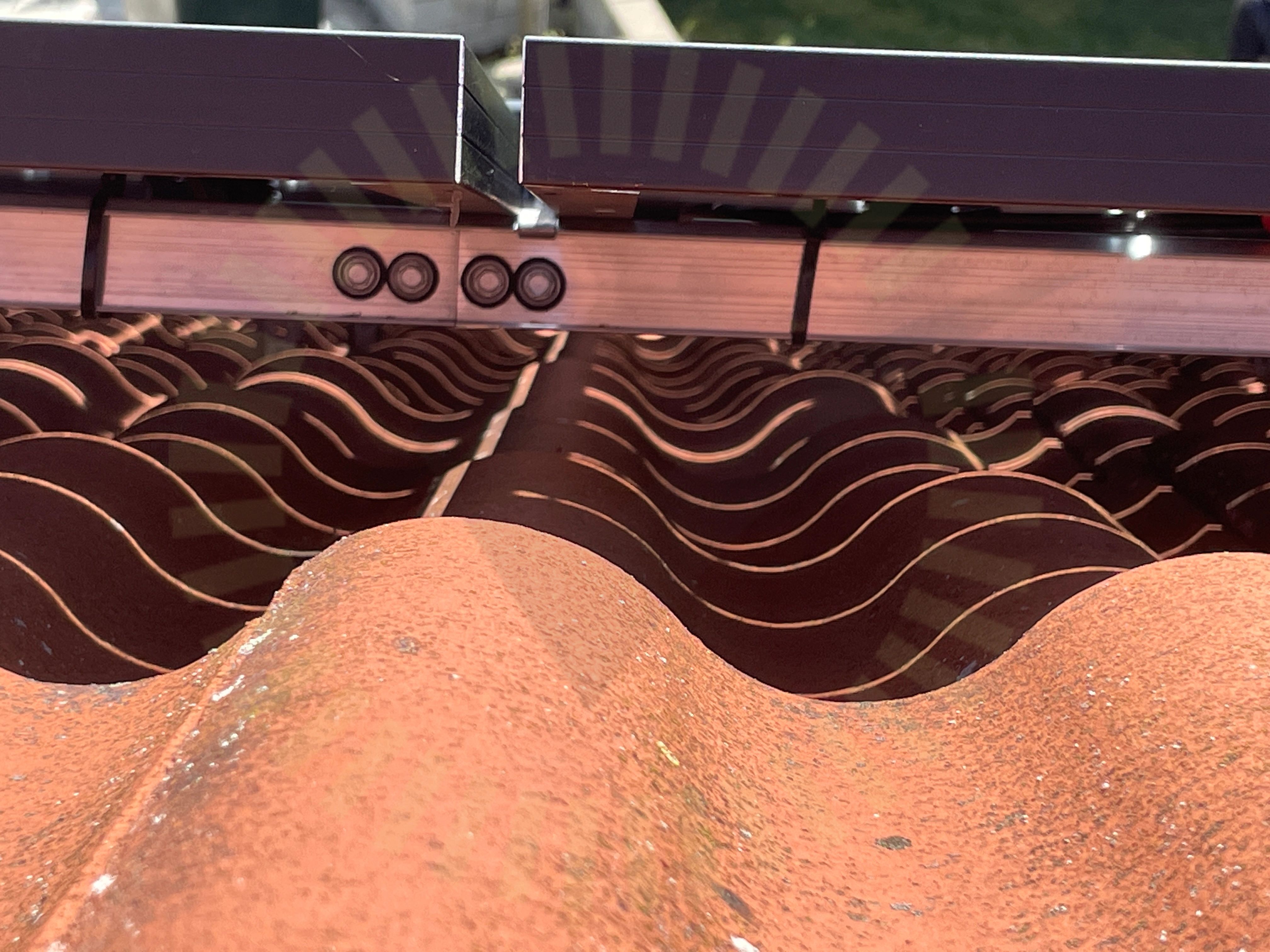

3.1 Främmande material

Inte godkänd

Material som inte är från tillverkaren av montagesystemet är inte tillåtet att använda vid montering. Använda skruvar vid skarven är inte från ESDEC.

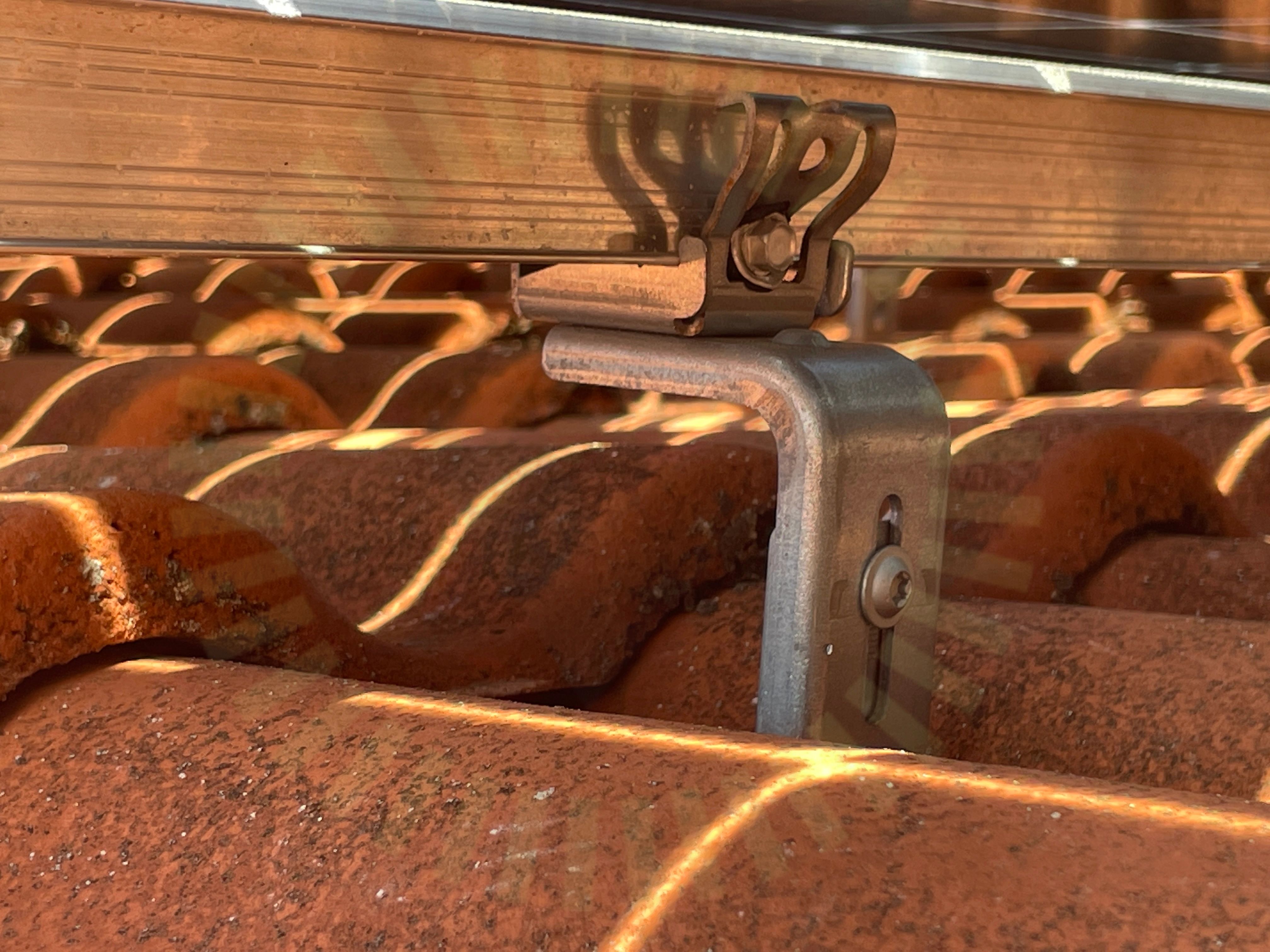

3.2 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv är felplacerad. Skruven ska sitta i hålet som nu är två cm över skruven.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

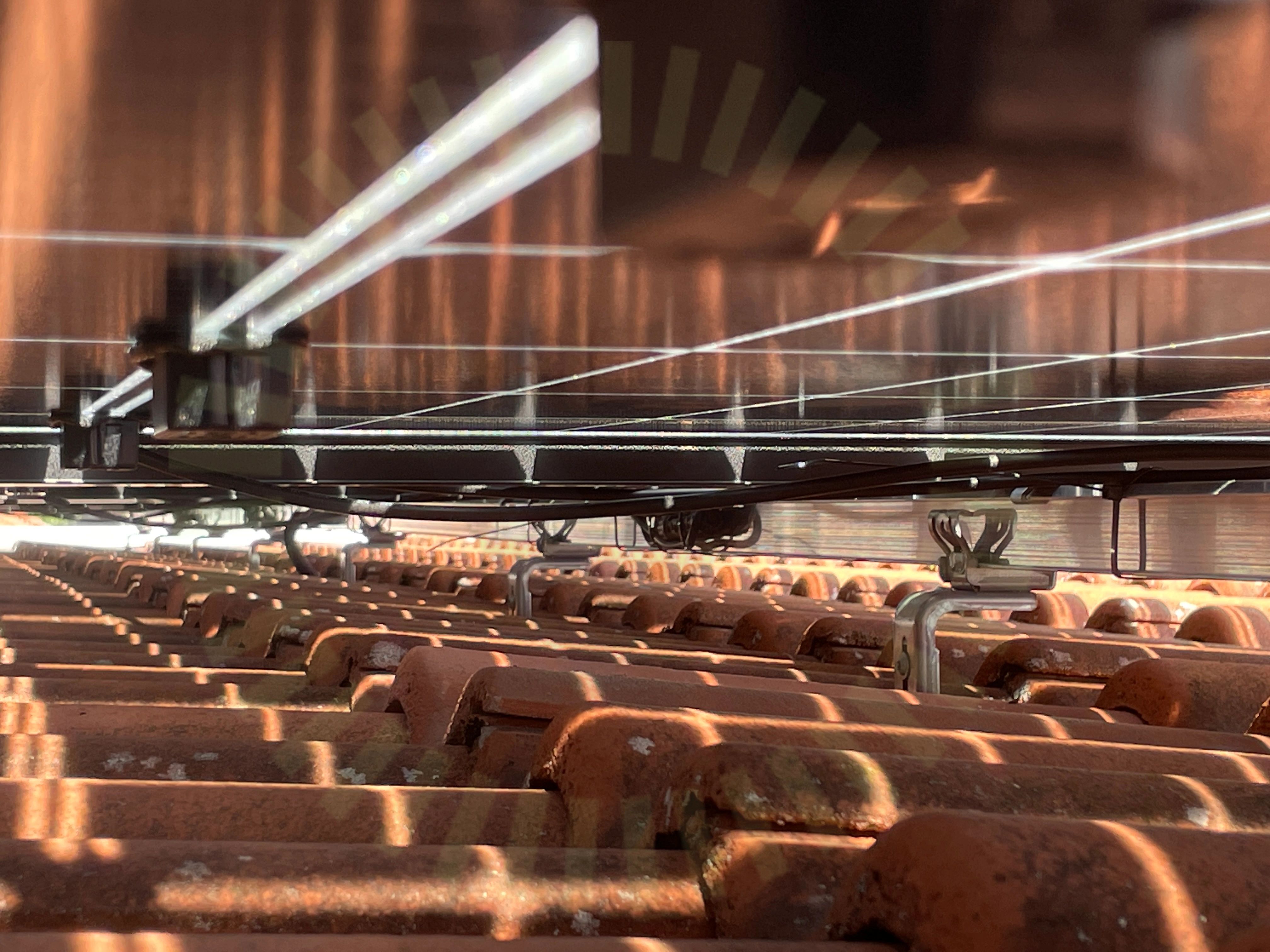

3.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.521.101 och 522.8.4)

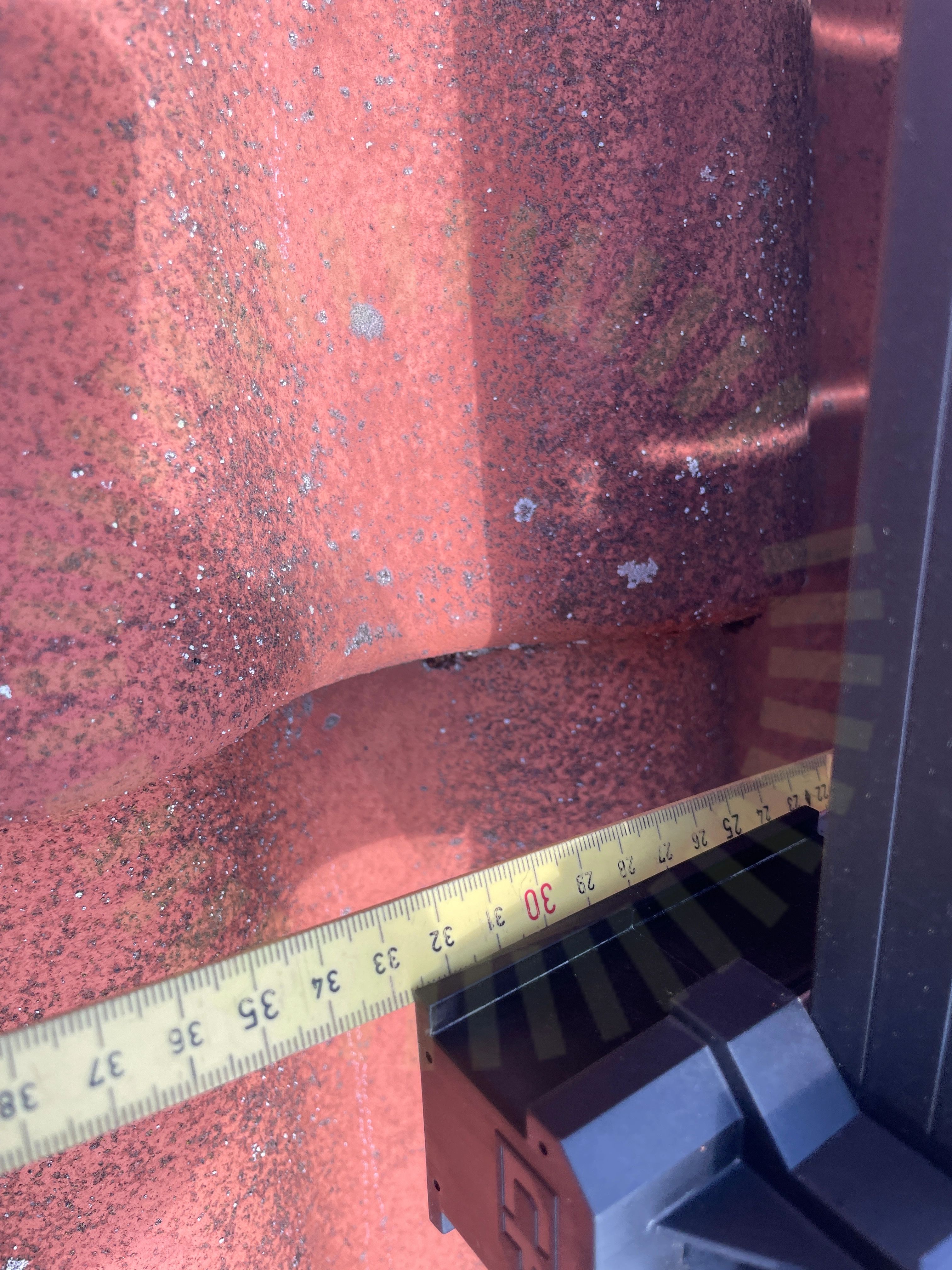

3.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

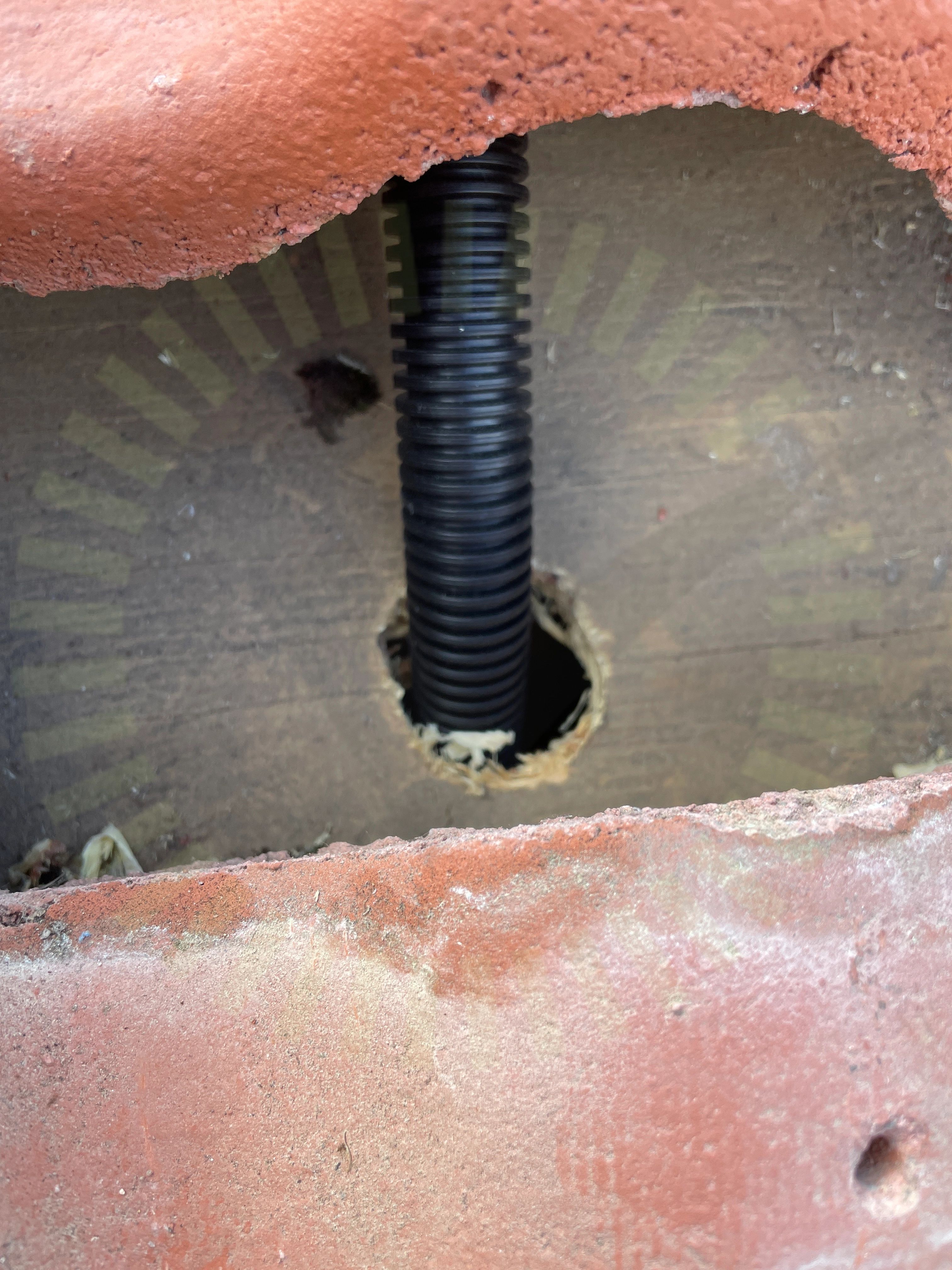

3.5 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

22/27

DC kabel förläggning

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans dräneringskanal

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Panelstorlek

Skador

Skenans utstick för klämma

Skenornas infästning

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takets lutning

Takkrokarnas CC

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Varselmärkning

Anmärkningar

1/5

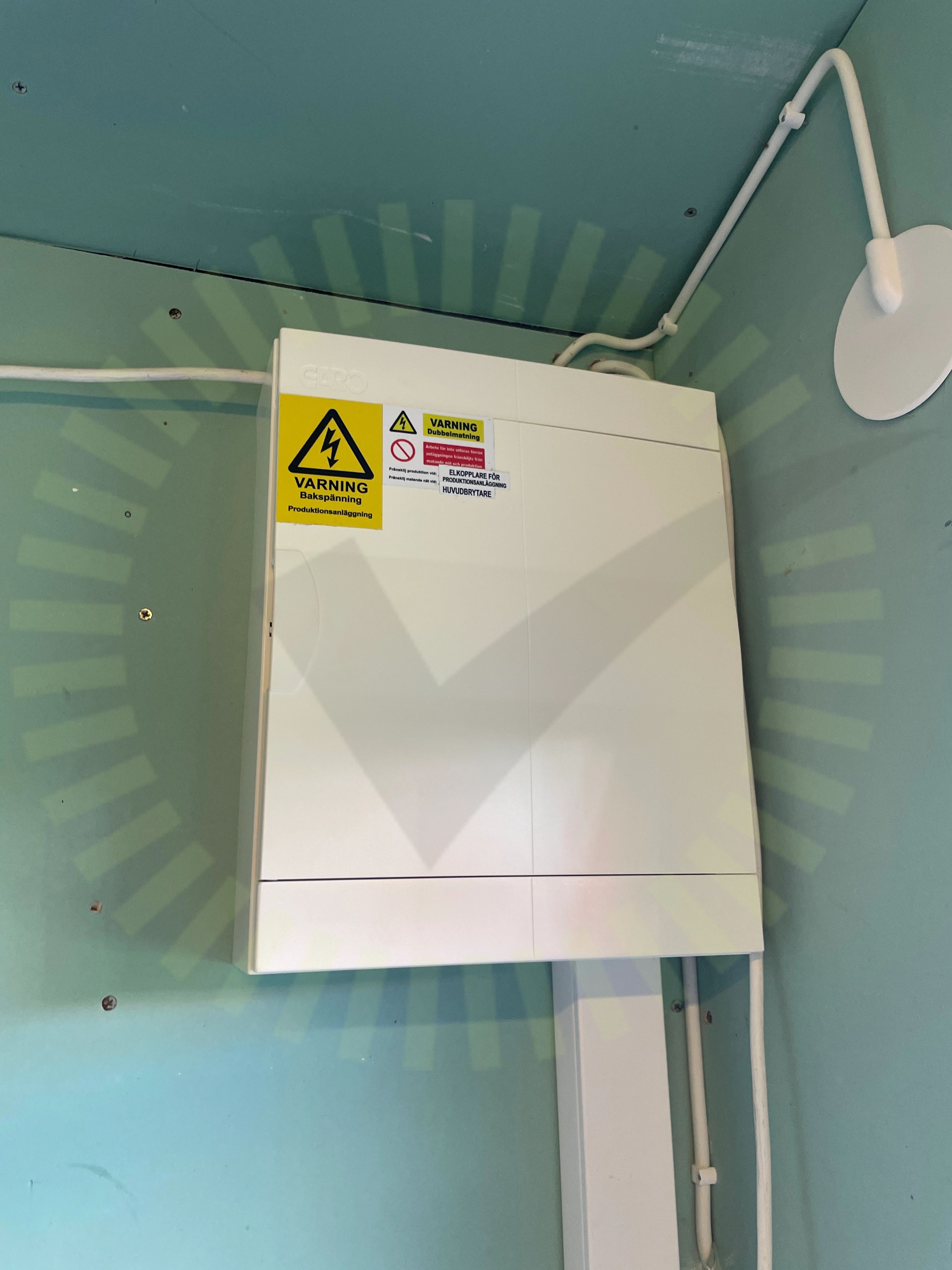

4.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid elcentral där växelriktare är ansluten till

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

4/5

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

29/29

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Avstånd

DC anslutning

DC kablage

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

Direkt solljus

Genomföringar

Huvudsäkring

Infästning

Kabeldimensionering

Ledare Fastspända

Likspänningskomponenter

Märkning

Skadat kablage

Strängdesign

Säkringsdimension

Uppskalad ledare

Utrymme

Ventilation

Vinkel

Väderbeständigt material
