Besiktningsrapport

9.5

Installation av

Svea Solar

Datum

17 oktober 2023

Ort

Floda, Västra Götalands län

Väderbeständigt material

Fastsäkring av produkt

Skador

+ 1

94% godkända

6% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

Huawei: SUN2000-12-25KTL-M5

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, CC90- UNUM Betongpannor (27)Tak 1, Longi: LR5-54HPB (17)Varselmärkning (5)Växelriktare (38)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

2/25

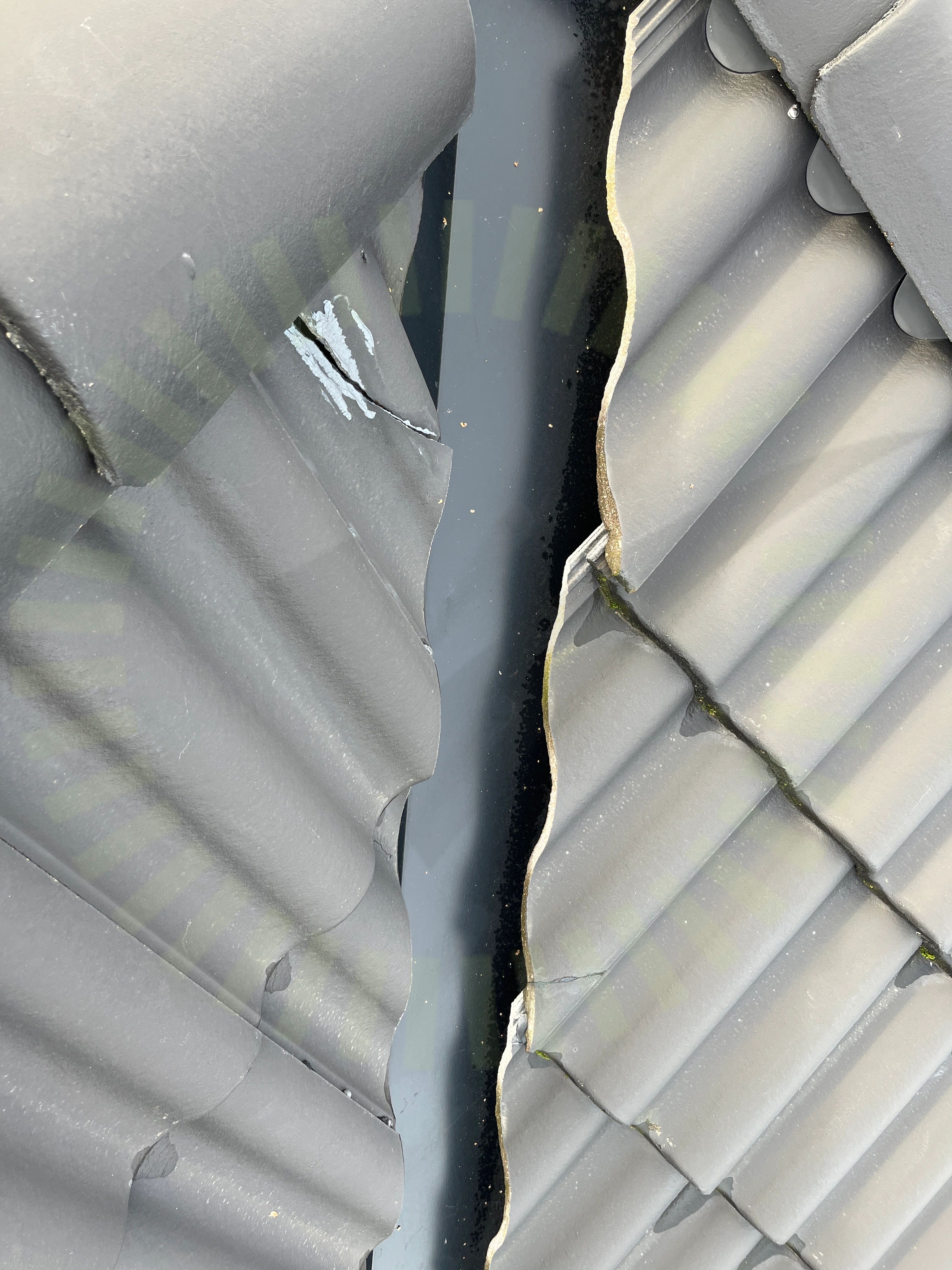

2.1 Skador

Inte godkänd

Skador noterade på taket runt installationen.

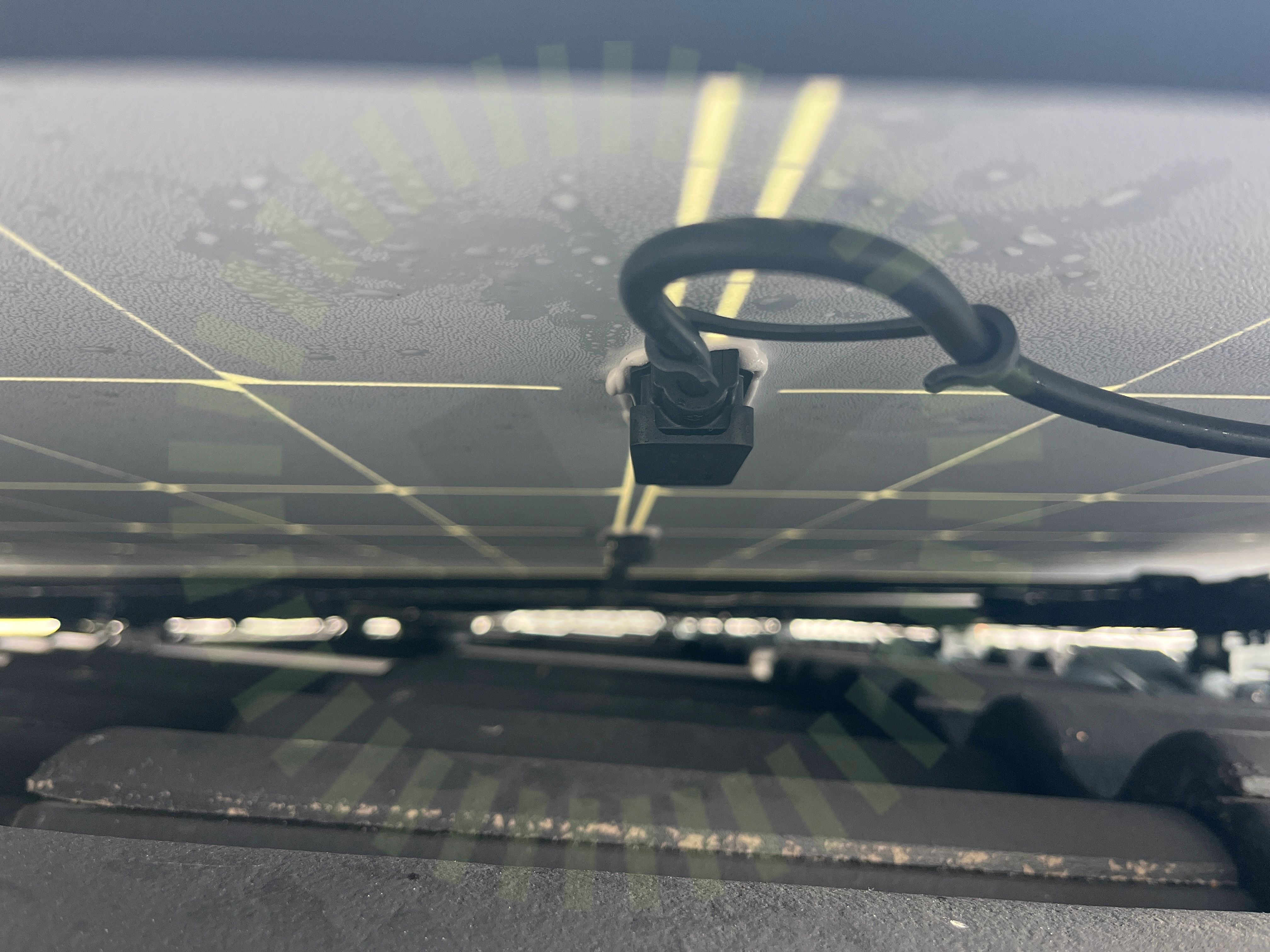

2.2 Väderbeständigt material

Inte godkänd

Använt material är inte väderbeständigt.

SS 436 40 00 (522.11)

Godkända kontrollpunkter

23/25

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans orientering

Klämmans placering i skena

Läktinfästning

Mittklämmor skruv

Optimerarfäste

Skada på klämmor

Skenans utstick för klämma

Skenornas infästning

Skenornas infästning skruvade

Skenornas överhäng

Skenskarvar

Säkerhetsavstånd

Takgenomföring

Takkrokarnas CC

Takkrokarnas CC skenstart

Takkrokstyper

Termisk brytpunkt skenor

Ändklämmor

Tak 1, Longi: LR5-54HPB

Godkända kontrollpunkter

16/17

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Kontaktdon

Mellanrum

Panelkablaget generell böjradie

Panelkablagets böjradie

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Överlappning

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

3/37

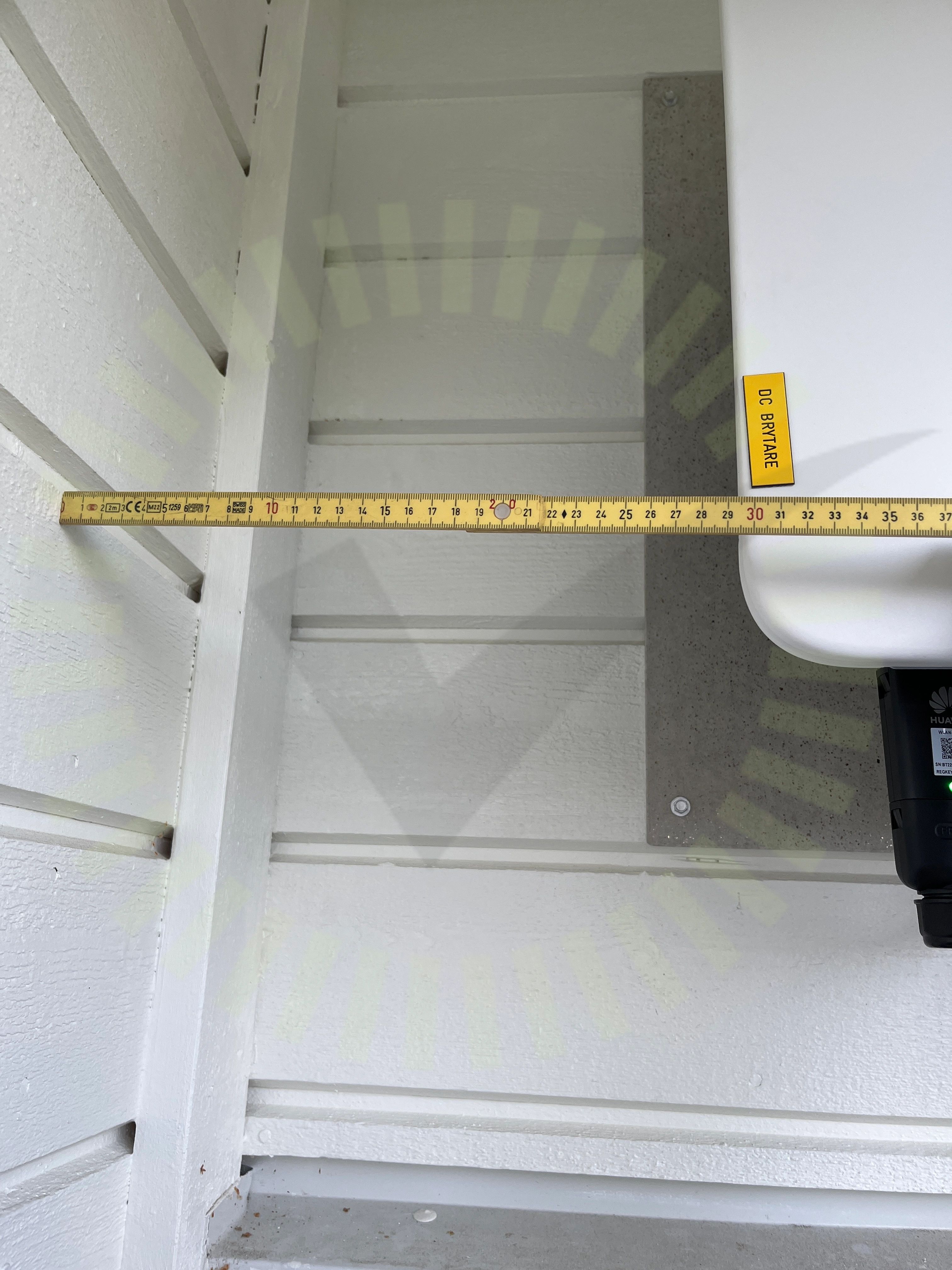

5.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(12KTL-25KTL)-M5 Series User Manual, 2023-04-12, sid 26

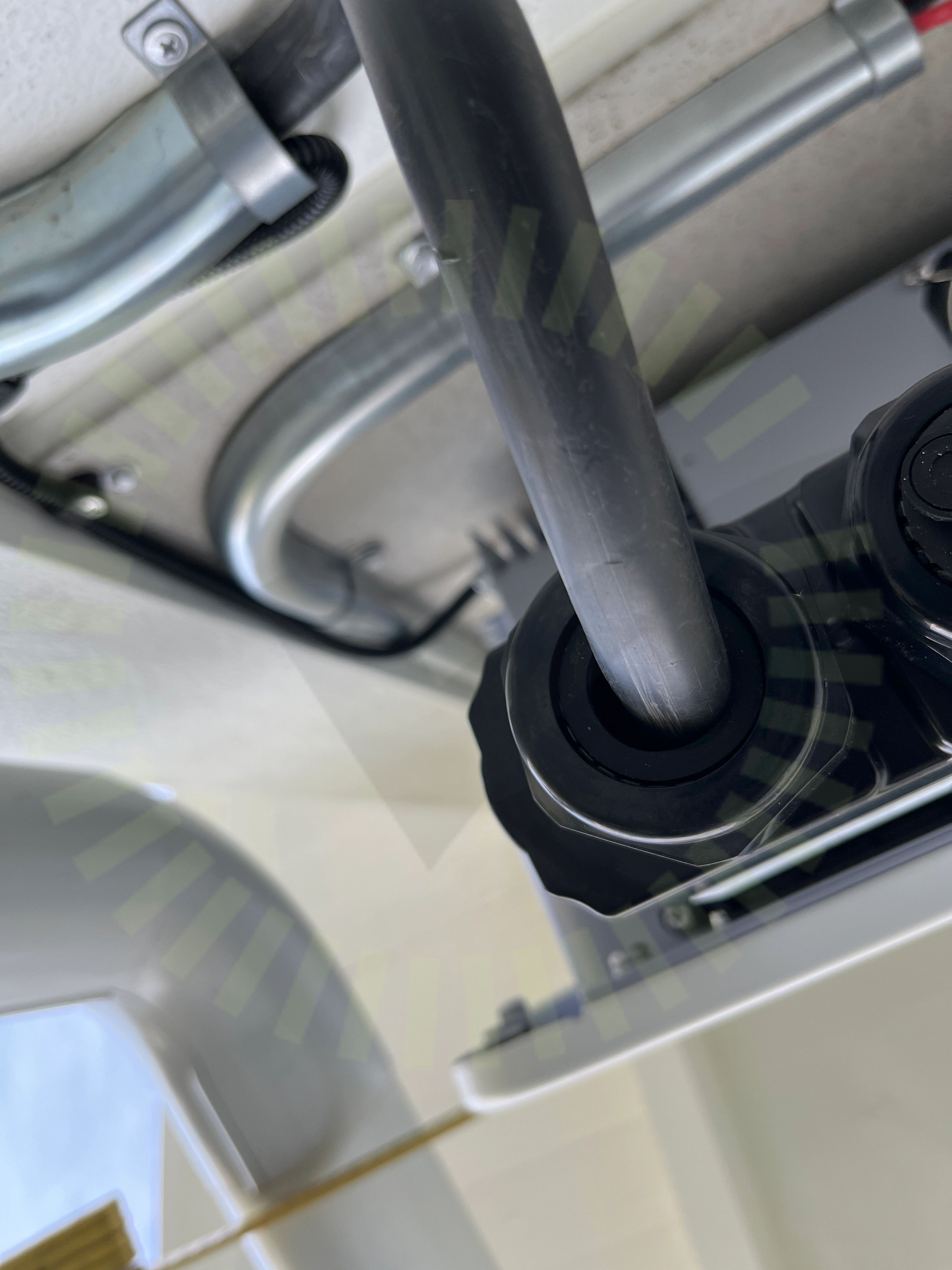

5.2 Förskruvning

Inte godkänd

Förskruvningen ska hålla tätt.

SUN2000-(12KTL-25KTL)-M5 Series User Manual, 2023-04-12, sid 43

5.3 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt. Skruven saknas på båda sidorna.

SUN2000-(12KTL-25KTL)-M5 Series User Manual, 2023-04-12, sid 29

Godkända kontrollpunkter

34/37

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
