Besiktningsrapport

8.5

Installation av

1KOMMA5°

Datum

13 juli 2023

Ort

Hallstahammar, Västmanlands län

Fästens placering

Skenornas infästning

Kabeluppfästning

+ 1

87% godkända

13% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-66HBB/-V

Montagesystem

K2 SingleRail med MAFI infästning

Växelriktare

Huawei: SUN2000-(3KTL-10KTL)-M1

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Elmaterial: Kapsling

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (1)Kapsling (9)Säkerhetsbrytare AC (6)Tak, DMEGC: DM(XXX)M10-66HBB/-V (16)Tak, K2 SingleRail med MAFI infästning (21)Varselmärkning (4)Växelriktare (29)

Allmänt

Kapsling

Godkända kontrollpunkter

9/9

Brytare

Böjradie

Förskruvningar

Infästning

Installation

IP-Klassning

Placering

Termisk påverkan

Yttre påverkan

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Tak, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

2/16

4.1 Fästens placering

Inte godkänd

Klämmorna är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 8.

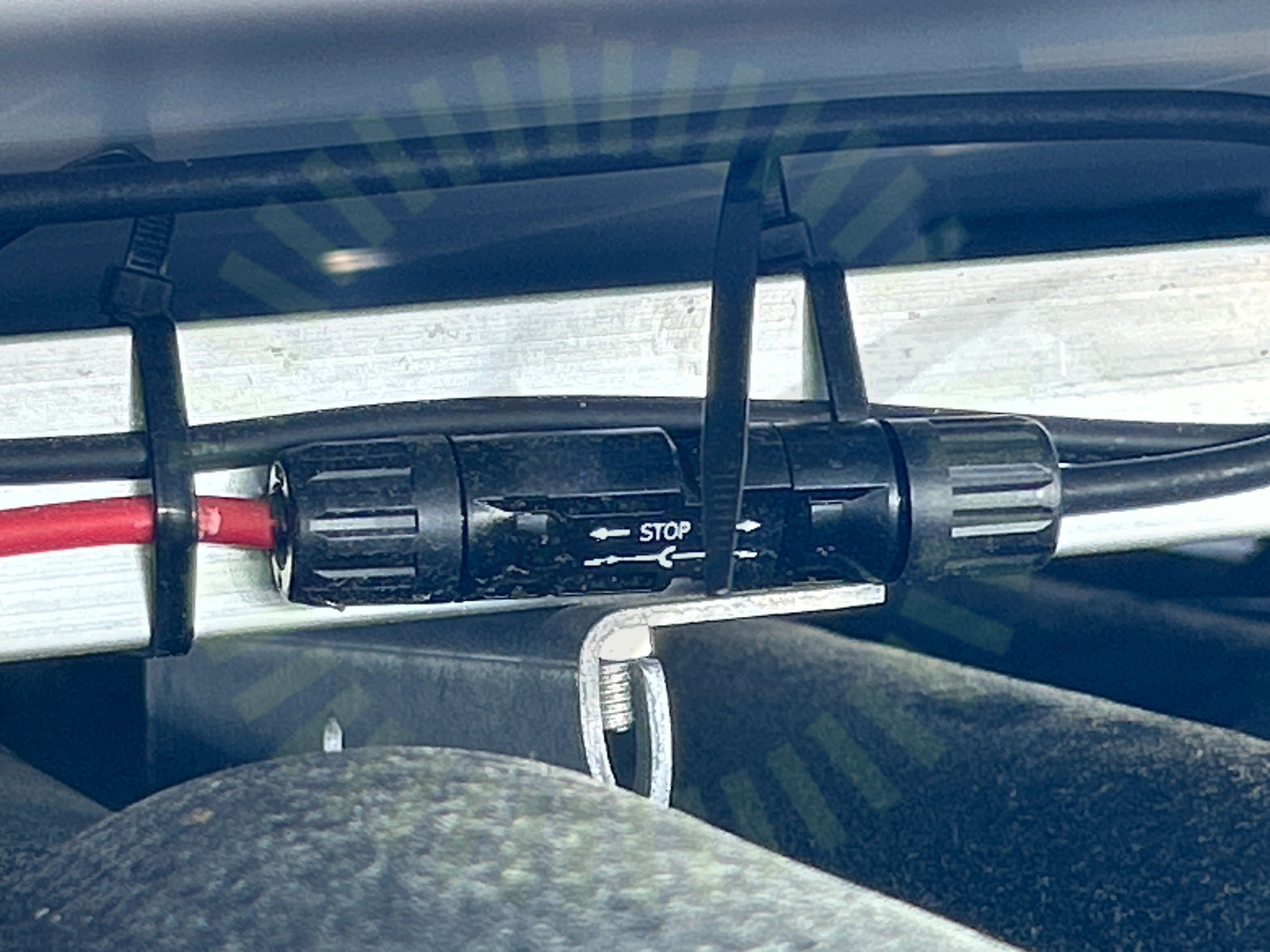

4.2 Kontakter

Inte godkänd

Kontakt är inte monterad enligt tillverkarens anvisningar. Förskruvning ska inte bottnas.

Stäubli PV_MA711. Sida 4.

Godkända kontrollpunkter

14/16

Böjradie kablage

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmans överlappning

Klämmornas storlek

Kopplingslåda

Mellanrum

Punktbelastning

Skador

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak, K2 SingleRail med MAFI infästning

Anmärkningar

8/20

5.1 CC mått

Inte godkänd

Lastberäkning saknas. Kontroll av infästningarnas cc mått ej möjlig. Uppmätt 90cm.

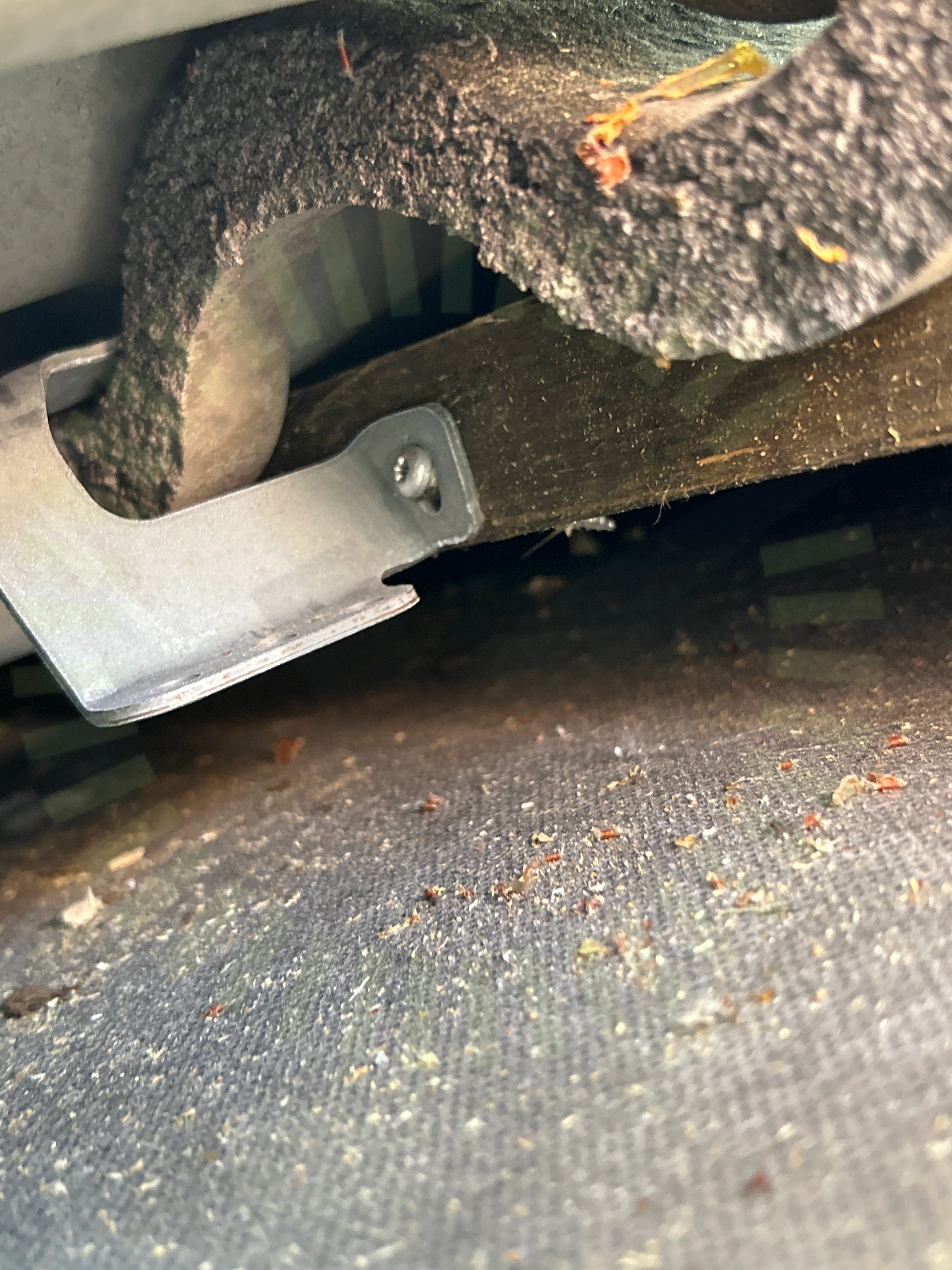

5.2 Infästning läkt

Inte godkänd

Änvänd skruv avviker från tillverkarens anvisningar

Mounting Description MAFI Solar, Sida 3/7, 2022

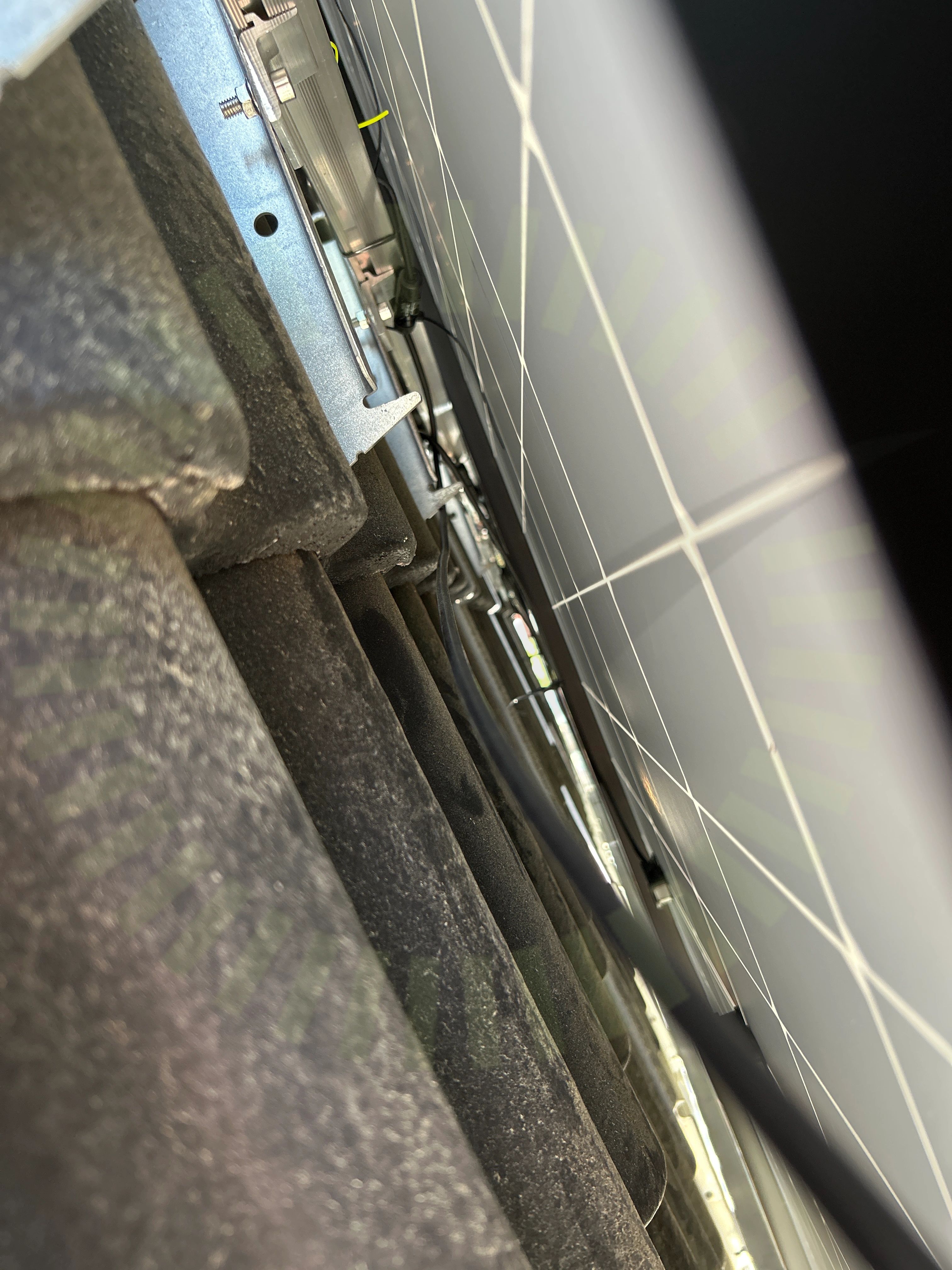

5.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning bristfälligt utförd.

SS 436 40 00 (712.521.101 och 522.8.4)

5.4 Främmande material

Inte godkänd

K2 skena blandat med MAFI krokar. Detta påverkar garantier, samt är en korrekt snö-och vindlastberäkning inte möjlig.

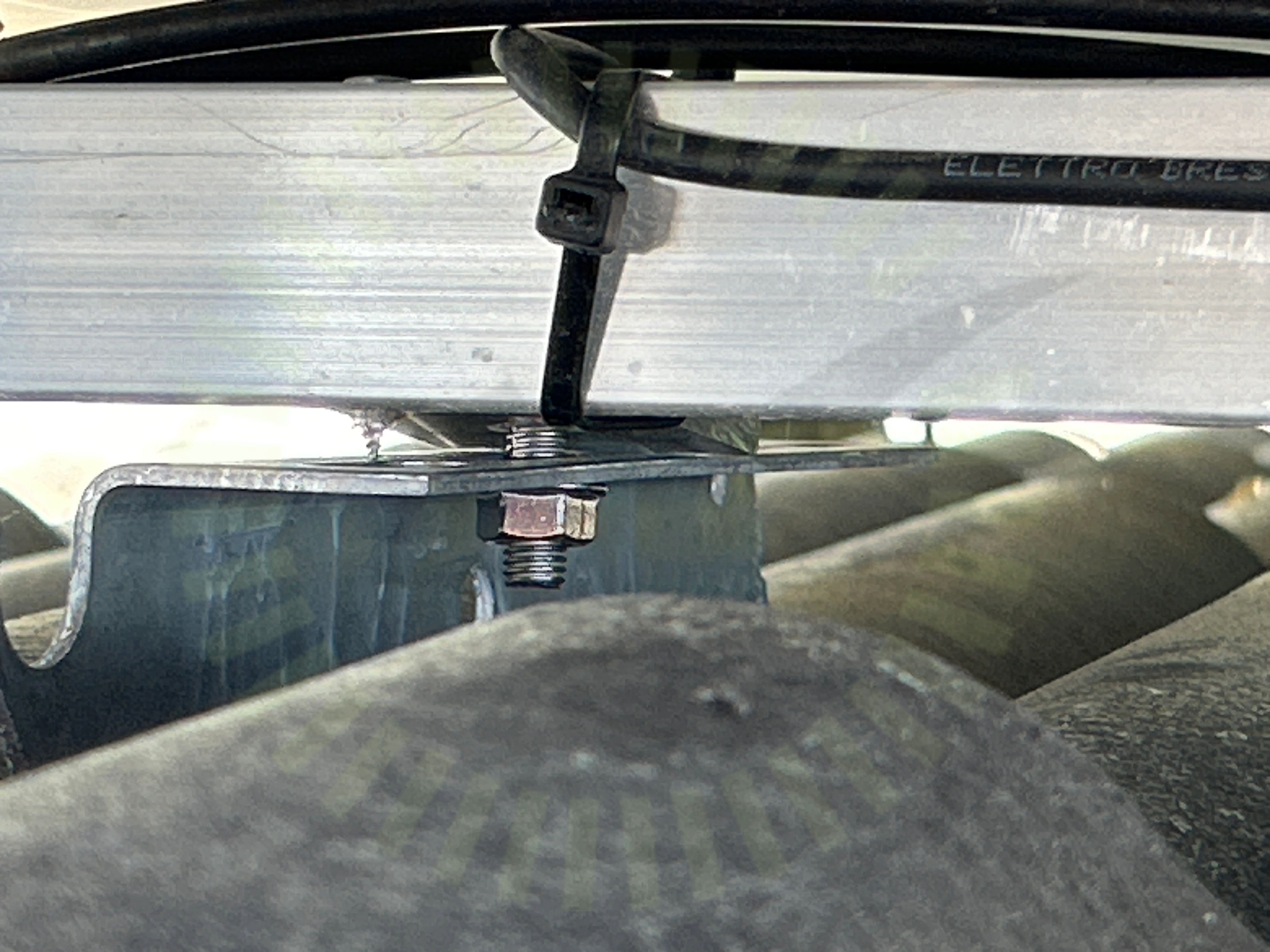

5.5 Skenornas infästning

Inte godkänd

Blandade system. Godkänd infästningsmetod mellan de båda finns ej. Infästningar har släppt eller inte spänts åt vid montering.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 10

5.6 Skenornas överhäng

Inte godkänd

Korrekt lastberäkning med överhäng saknas. Kontroll ej möjlig.

5.7 Missvisande dokumentation

Inte godkänd

Dokumentation som är överlämnad till kund kring blandade montage är missvisande. Tillverkarna står inte bakom den blandning som har gjorts och garantier för montagesystemet är inte giltiga.

5.8 Snö- och Vindlastberäkning

Inte godkänd

Korrekt snö-och vindlastberäkning saknas.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

11/20

Läktens storlek

Mittklämmor

Shims

Skador

Skarp kant

Skenor utstick

Skenskarv

Skydd

Taklutning

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/20

Takgenomföring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/29

7.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

28/29

AC Anslutning

AC Böjradie

AC Förläggning

AC Genomföringar

AC kabel skarp kant

AC Skador på kabel

Avstånd

Avstånd till hav

Brännbart underlag

DC Förläggning

DC Genomföringar

DC Kablage egenskaper

DC Skador på kabel

DC Yttre påverkan

Fastsäkring av produkt

Huvudsäkring

Infästning

Internet

Kabel

Kontakter

Ledare fastspända

Märkning

PE Chassi

Skador

Strängschema

Säkring

Ventilation

Vinkel
