Besiktningsrapport

9.4

Installation genom

Solxperten Stockholm

Datum

13 augusti 2026

Ort

Ekerö , Stockholms län

Avstånd närliggande objekt

Varning för likspänning

Varning för backspänning

+ 1

90% godkända10% ej godkända

Om installationen

VäxelriktareSolaX: X3-Hybrid G4 5.0-15.0kW

VäxelriktareSolaX: X3-Hybrid G2 5.0-10.0kW

BatteriSolaX: T-BAT H 3.0-12.0

BatteriSolaX: T-BAT H 5.8

Installerad av Solxperten Stockholm som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

1/13

1.1 Avstånd närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

T-BAT H 3.0-12.0 User Manual Version 05 29.08.2023, Sida 22-24

Godkända kontrollpunkter

12/13

Batteri PEDC anslutning batterikomponenterDC anslutning växelriktareFastsäkring av produktLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorTillgång till batterietUppfästning av kablageVäderskydd

Varselmärkning

Anmärkningar

4/39

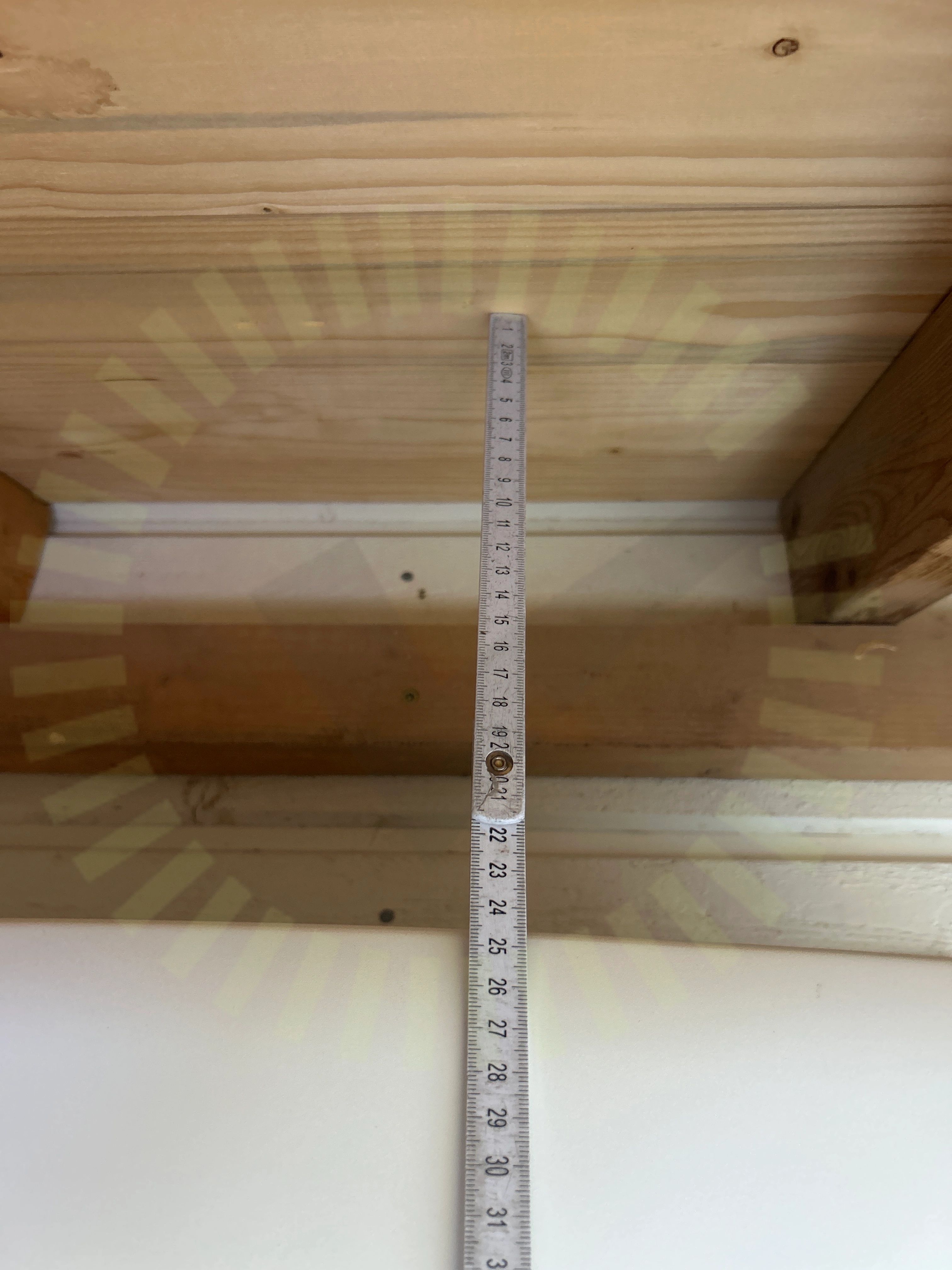

2.1 Avstånd närliggande objekt, G4

Inte godkänd

Växelriktaren är placerad för nära taket.

X3-Hybrid Series User Manual 5.0-15.0kW Version 04 26.07.2023, Sida 28

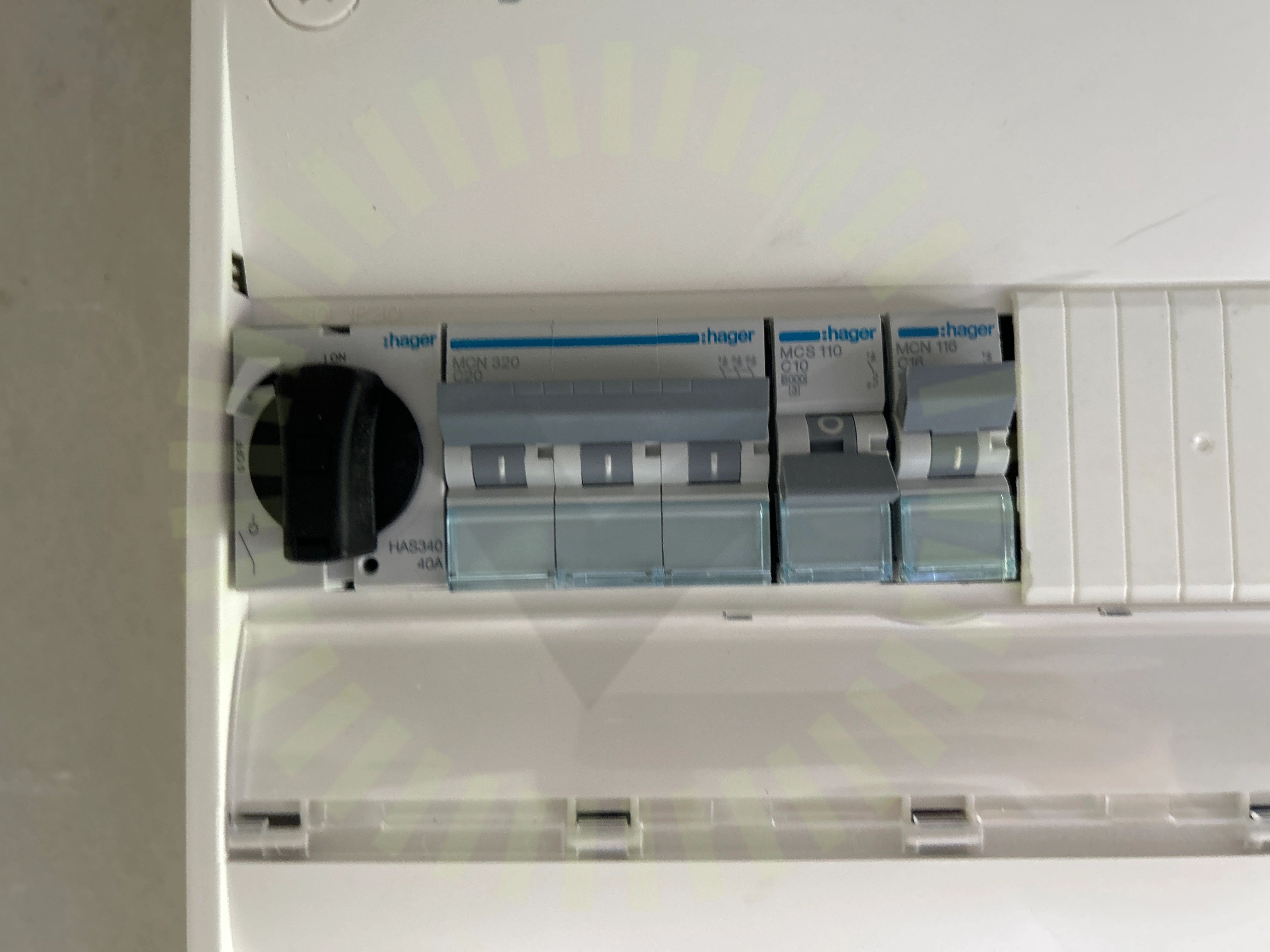

2.2 Identifiering

Inte godkänd

Märkning är inte utfört så det är tydligt vad som tillhör vad.

SS 436 40 00 (514.1)

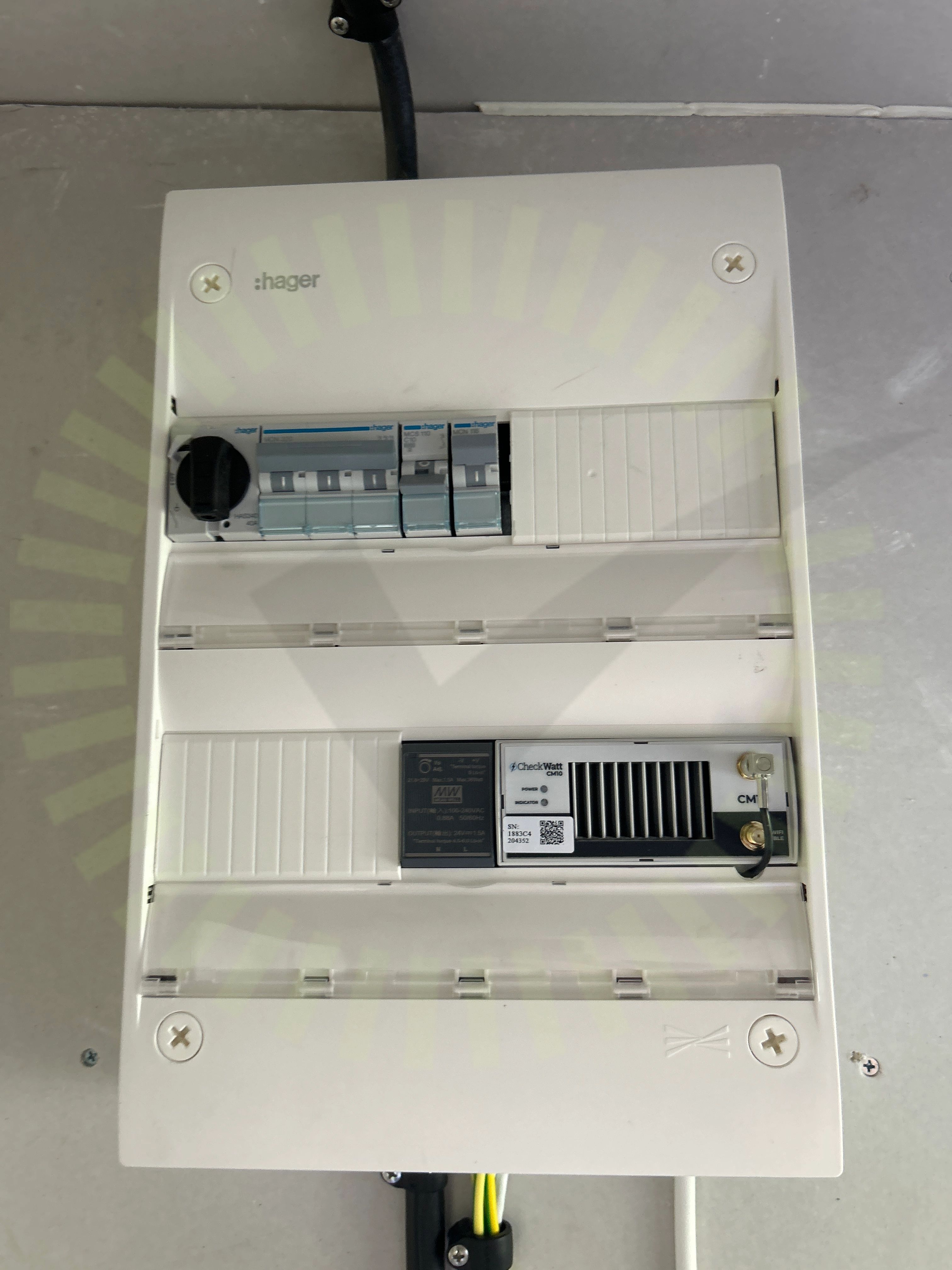

2.3 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

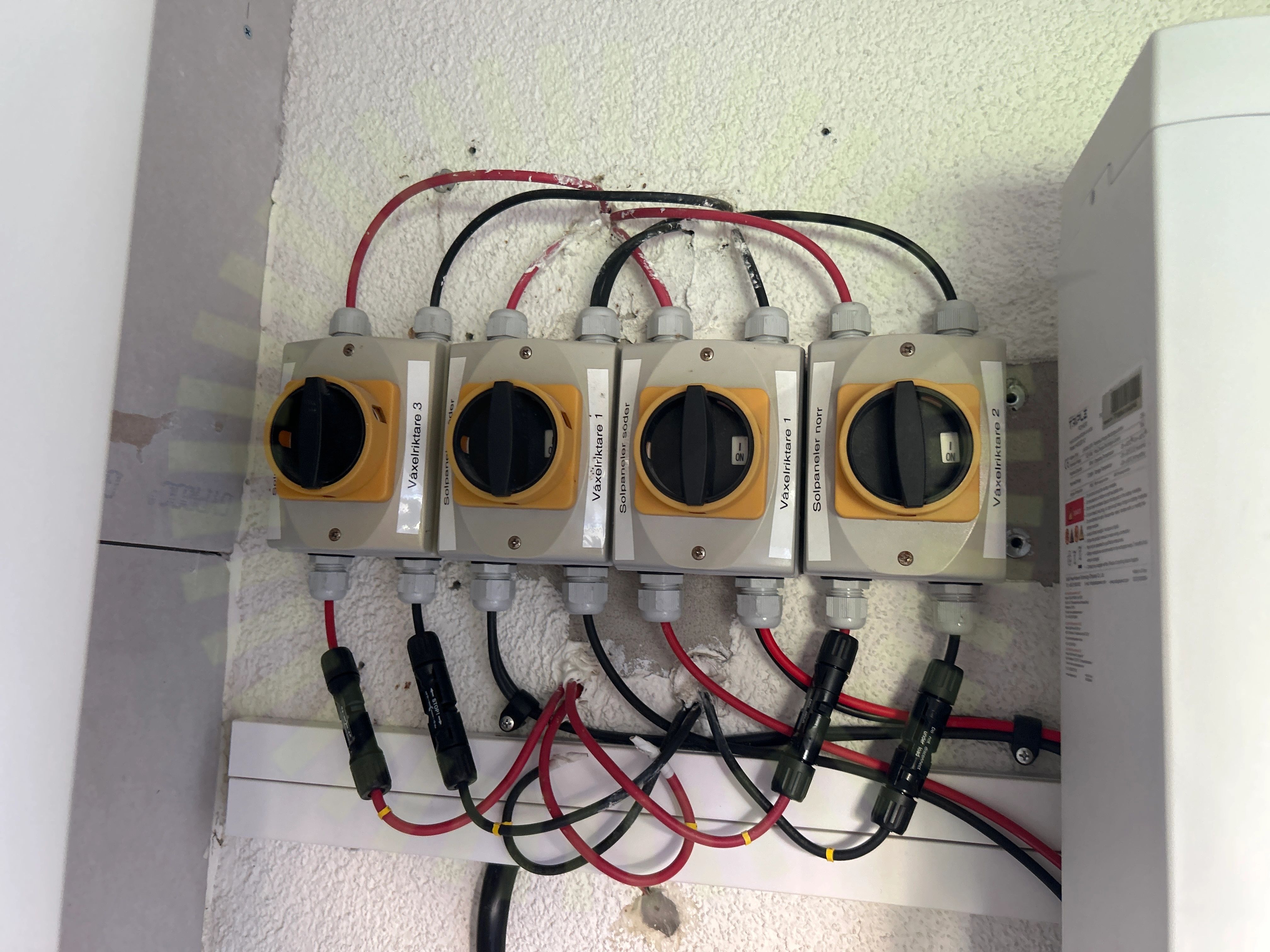

2.4 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid brytare, åtkomliga kontakter samt växelriktare.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

31/39

AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

4/39

DC Max SpänningDC Max StrömDC Min SpänningSträngdesign
