Besiktningsrapport

9.2

Installation av

Veosol Energi AB

Datum

12 oktober 2023

Ort

Örebro, Örebro län

Skenskarvar

Skenans utstick för klämma

Säkerhetsavstånd

+ 9

89% godkända

11% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-66HBB/-V

Paneler

DMEGC: DM(XXX)M10-66HBB/-V

Montagesystem

CC90 UNUM Plåttak

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

GroWatt: MOD 10-15KTL3-X

Tillbehör

Säkerhetsbrytare AC

Installerad av Veosol Energi AB som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Plåttak, CC90 UNUM Plåttak (21)Plåttak, DMEGC: DM(XXX)M10-66HBB/-V (16)Säkerhetsbrytare AC (8)Tak 2, CC90- UNUM Betongpannor (27)Tak 2, DMEGC: DM(XXX)M10-66HBB/-V (16)Varselmärkning (5)Växelriktare (36)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Plåttak, CC90 UNUM Plåttak

Anmärkningar

2/19

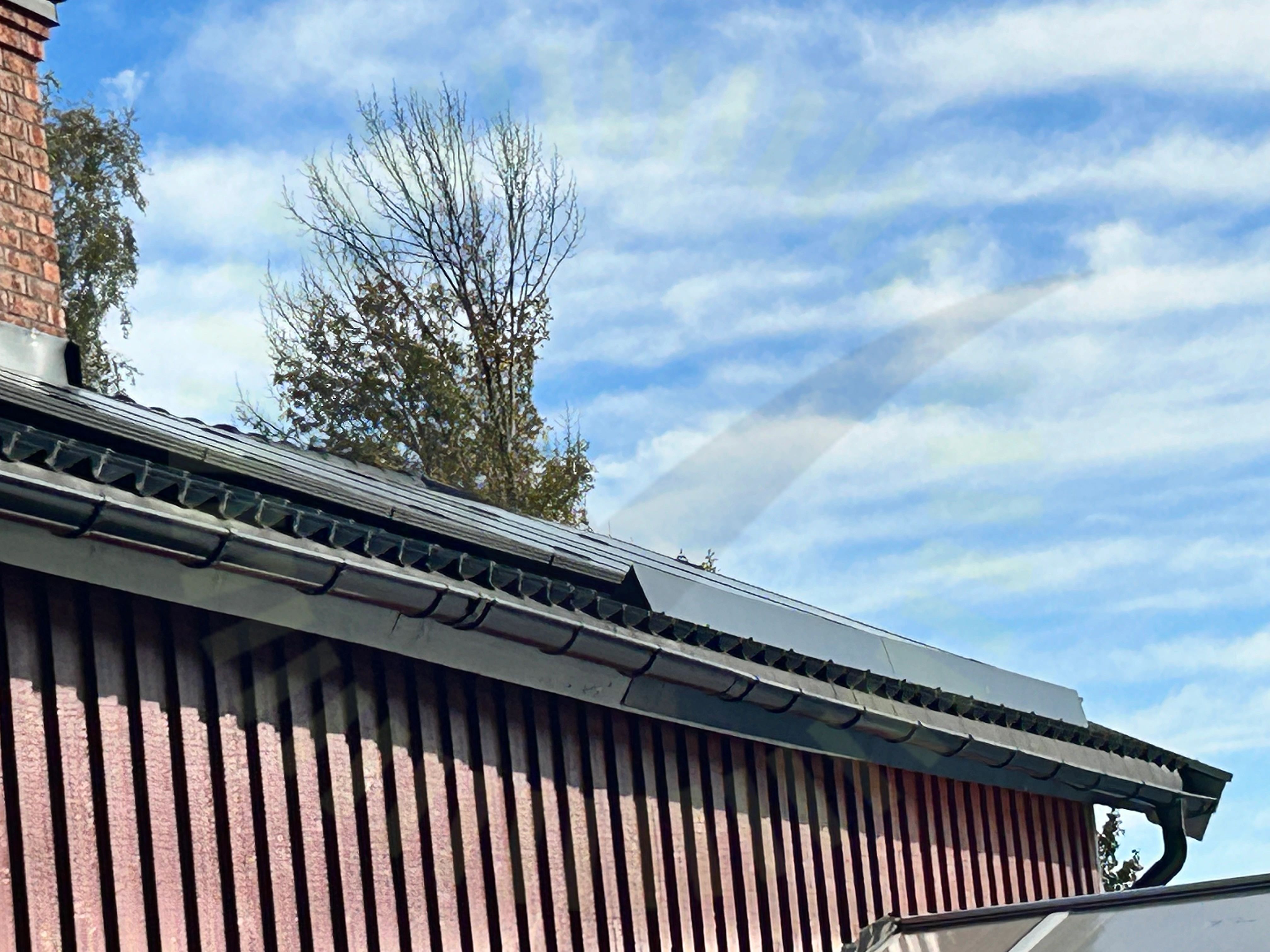

2.1 Snörasskydd

Inte godkänd

Solpaneler är placerade för nära snörasskydd, vilket innebär att snörasskydd förlorar sin funktion.

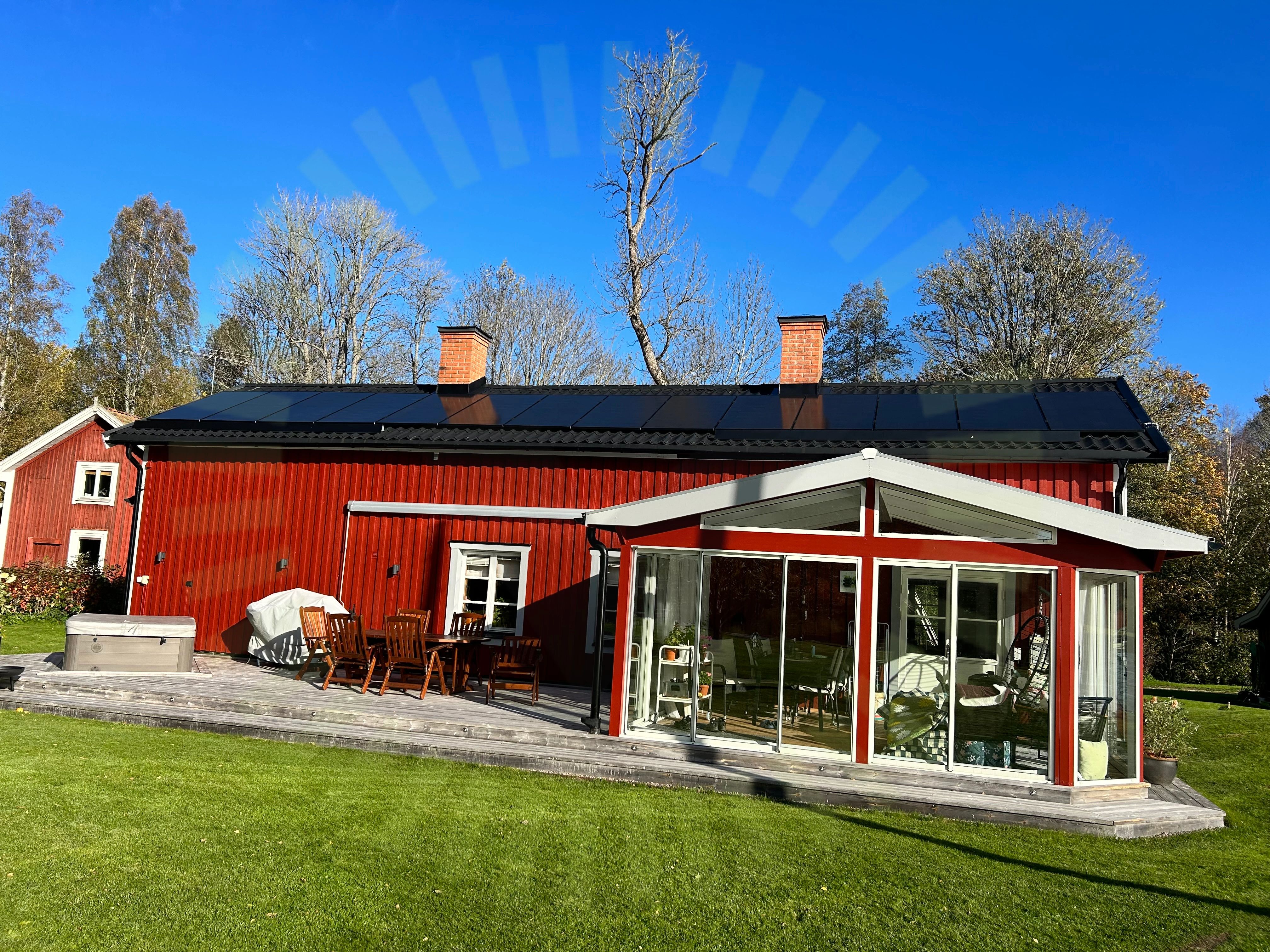

2.2 Termisk brytpunkt

Inte godkänd

Termiskt brytpunkt saknas efter tillverkarens krav.

Montageinstruktion CC90 UNUM Plåttak, Sida 4

Godkända kontrollpunkter

17/19

CC mått

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästning

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Mittklämmor

Panelmått

Skador

Skenans utstick för klämma

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Väderbeständigt material

Ändklämmor

Plåttak, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

1/15

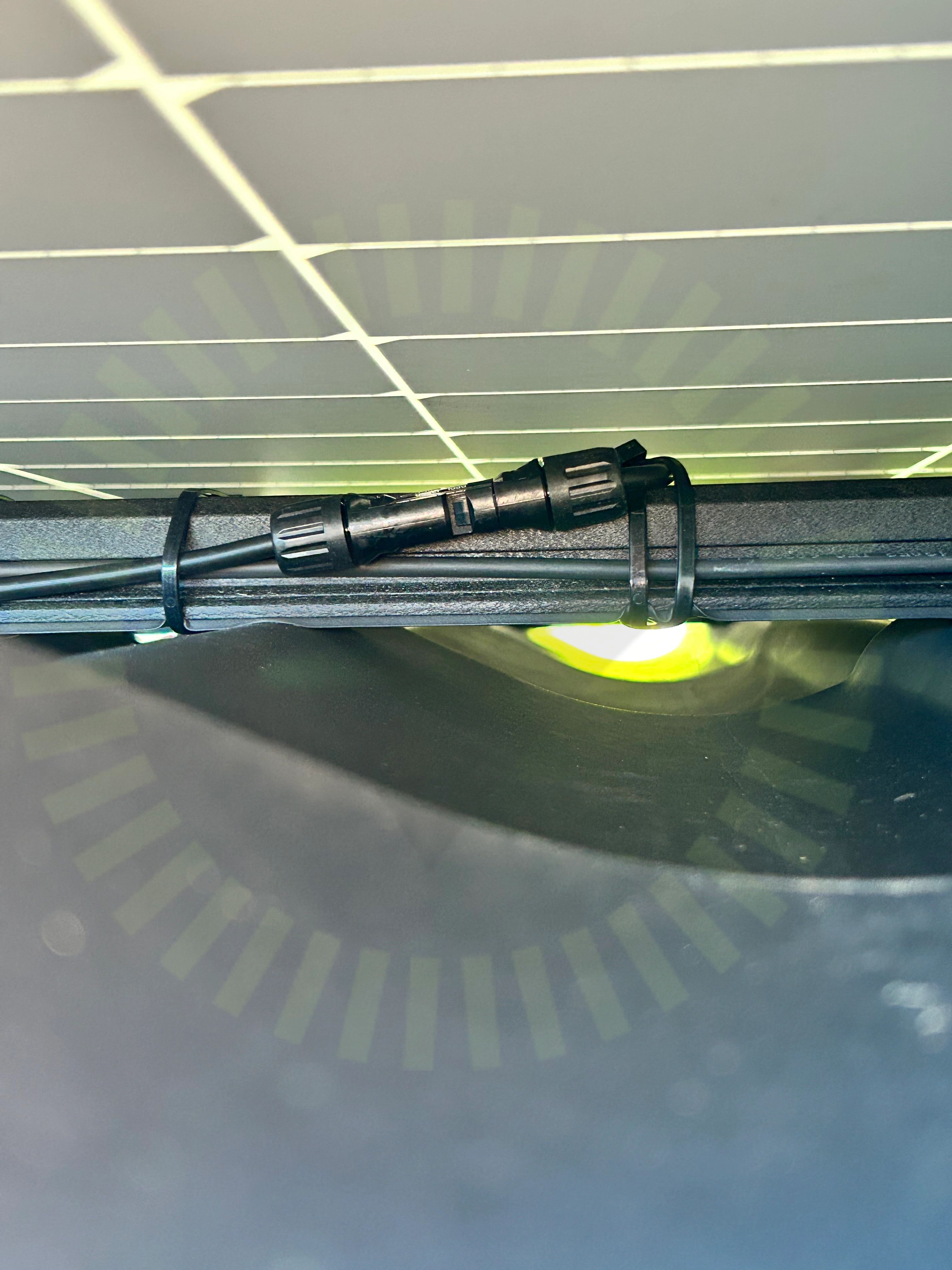

3.1 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

14/15

Dräneringshål

Fästens placering

Förbindelse av kontakter

Föremål mot bakstycke

Klämmans överlappning

Klämmornas storlek

Kontaktdon

Panelkablagets böjradie

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8

Anslutning

Böjradie

Egenskaper

Förskruvningar

Identifiering

Infästning

Placering

Yttre påverkan

Tak 2, CC90- UNUM Betongpannor

Anmärkningar

5/24

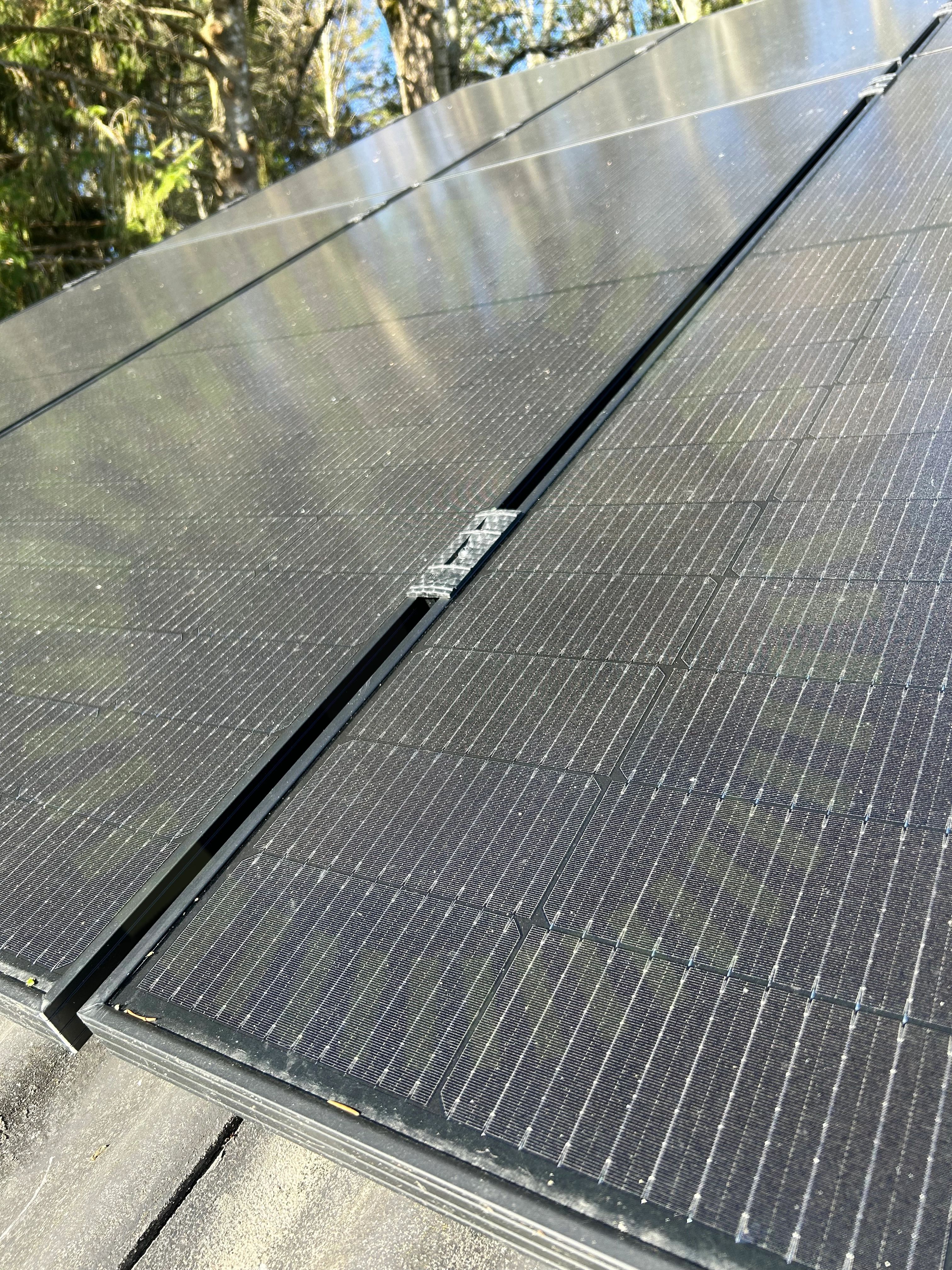

5.1 Klämmans orientering

Inte godkänd

Klämmor är felvända.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

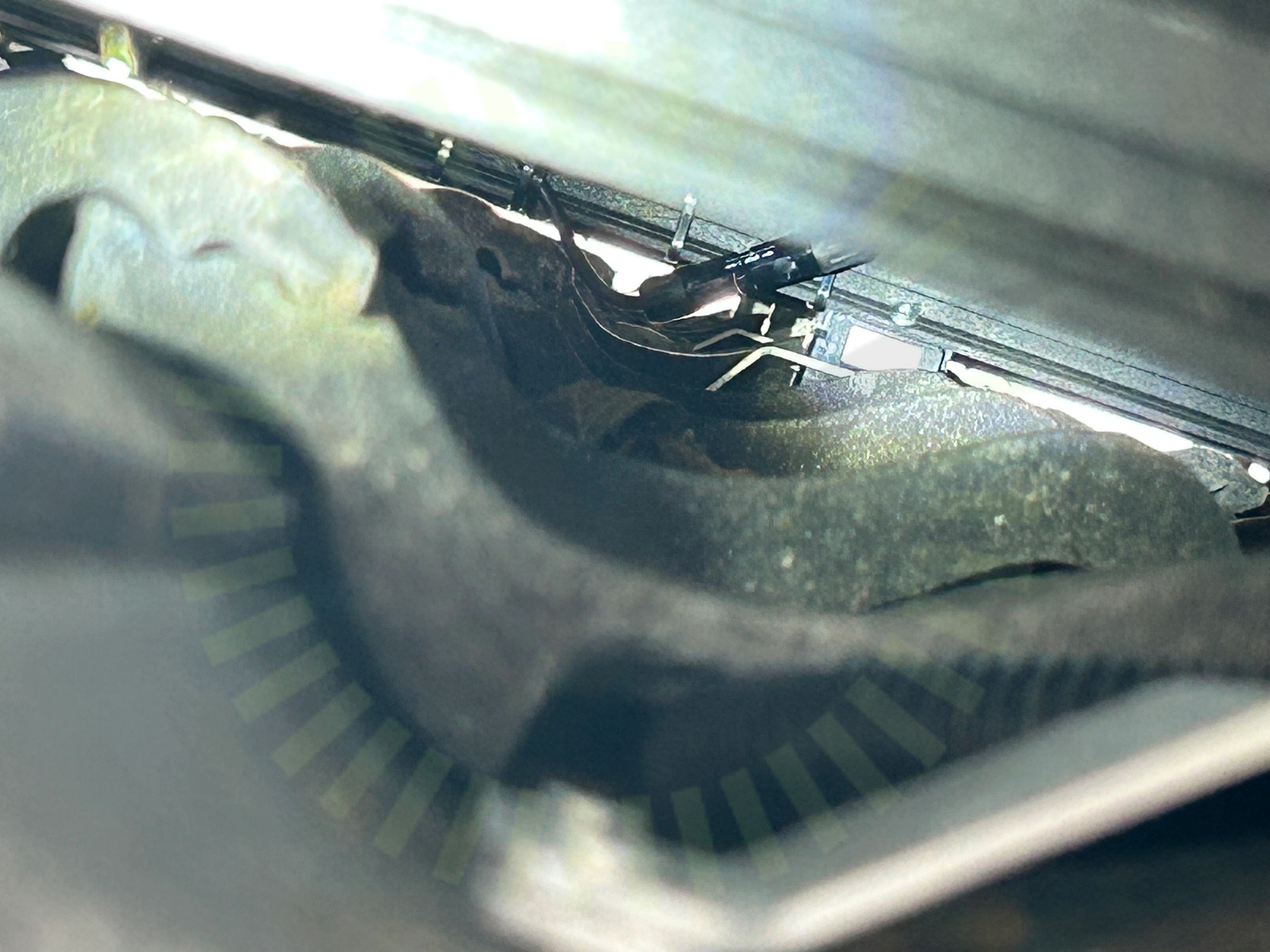

5.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

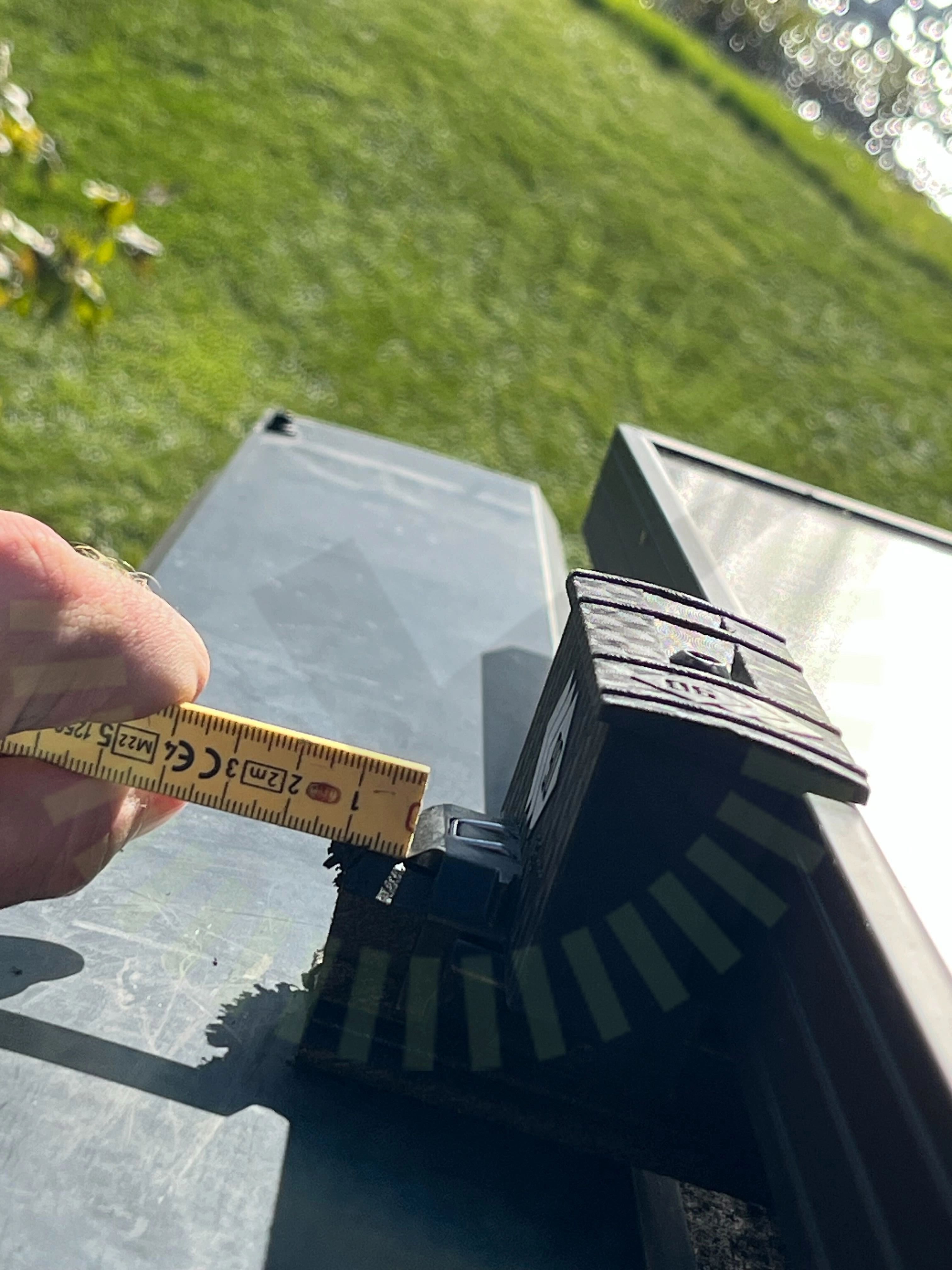

5.3 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt för ändklämman.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

5.4 Skenskarvar

Inte godkänd

Skenskarv placerad mer än 250 mm från närmsta stödpunkt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 4-5

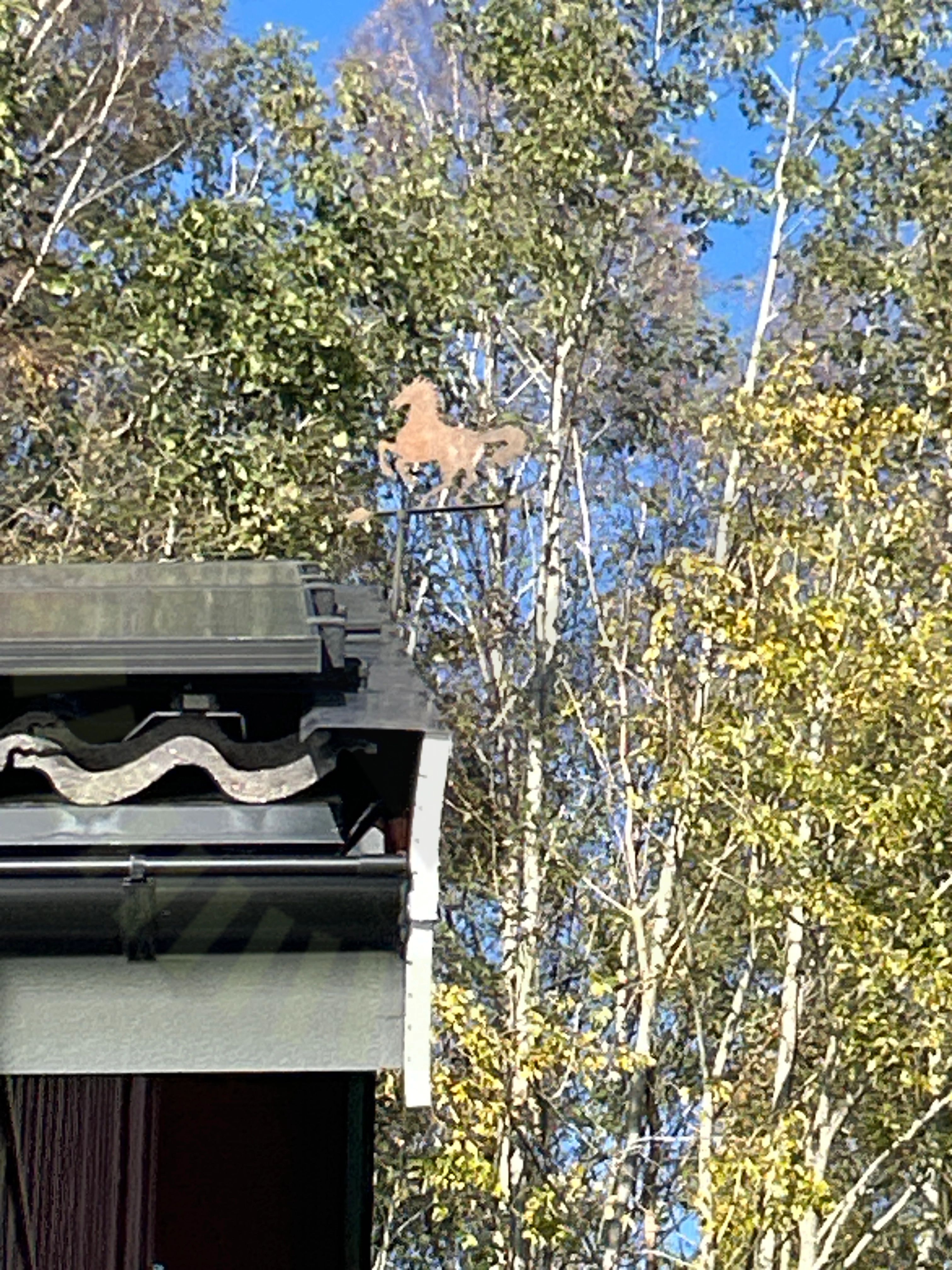

5.5 Säkerhetsavstånd

Inte godkänd

Panelerna är placerade för nära takets kant.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

Godkända kontrollpunkter

17/24

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Mittklämmor skruv

Skada på klämmor

Skador

Skenornas infästning

Skenornas infästning skruvade

Skenornas överhäng

Snö- och Vindlastberäkning

Takkrokarnas CC

Takkrokarnas CC skenstart

Takkrokstyper

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

2/24

Läktinfästning

Takgenomföring

Tak 2, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

2/16

6.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.

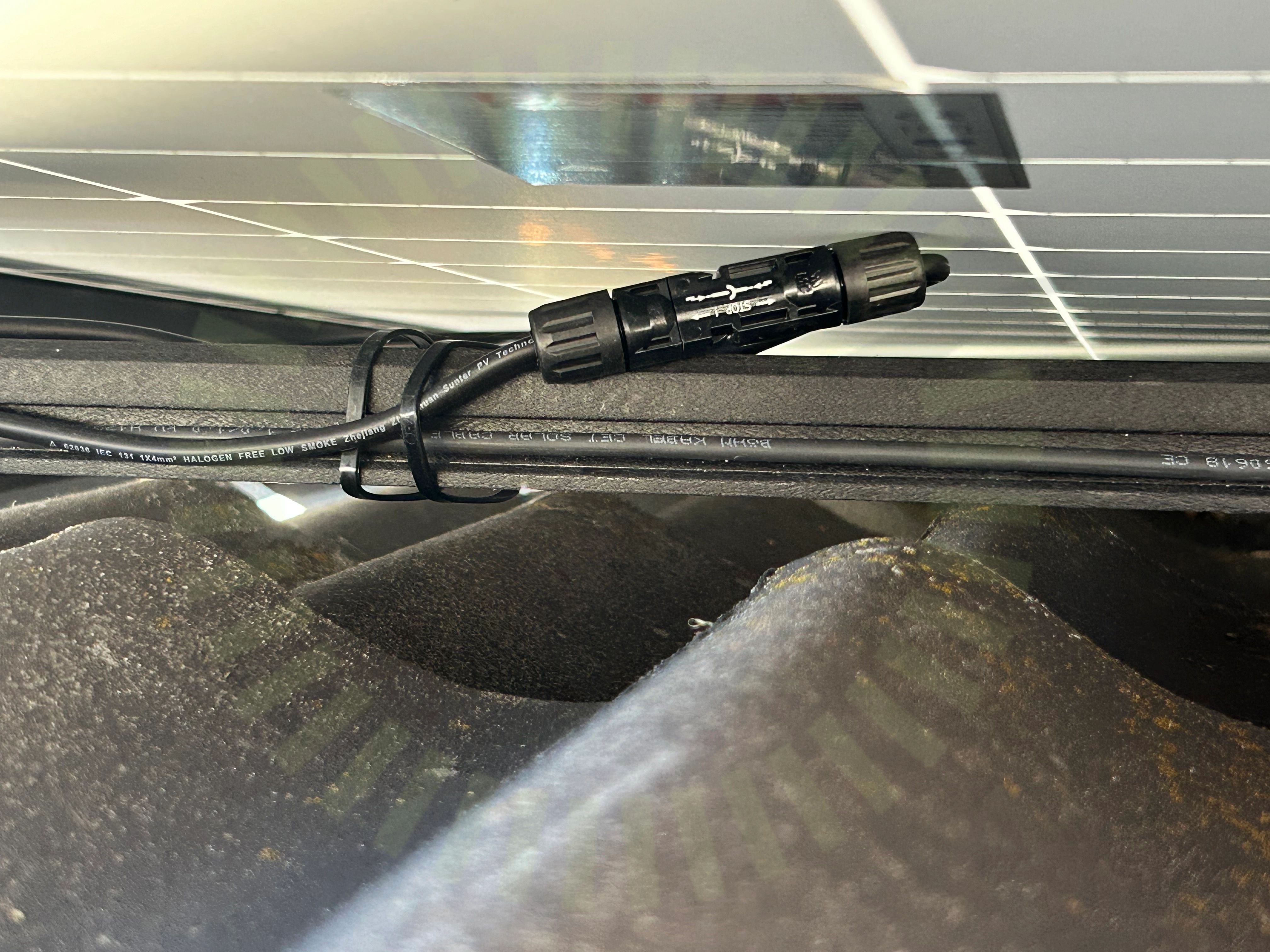

6.2 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

13/16

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmans överlappning

Klämmornas storlek

Kontaktdon

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

3/35

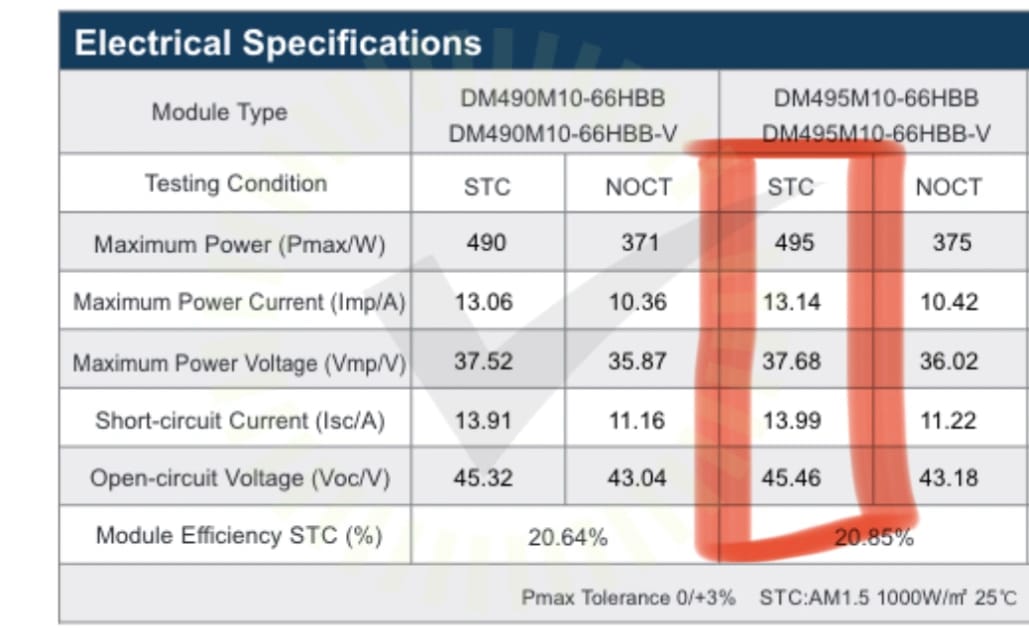

8.1 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

MOD 3-15KTL3-X user manual-English 2021-12-01, Sida 52-59

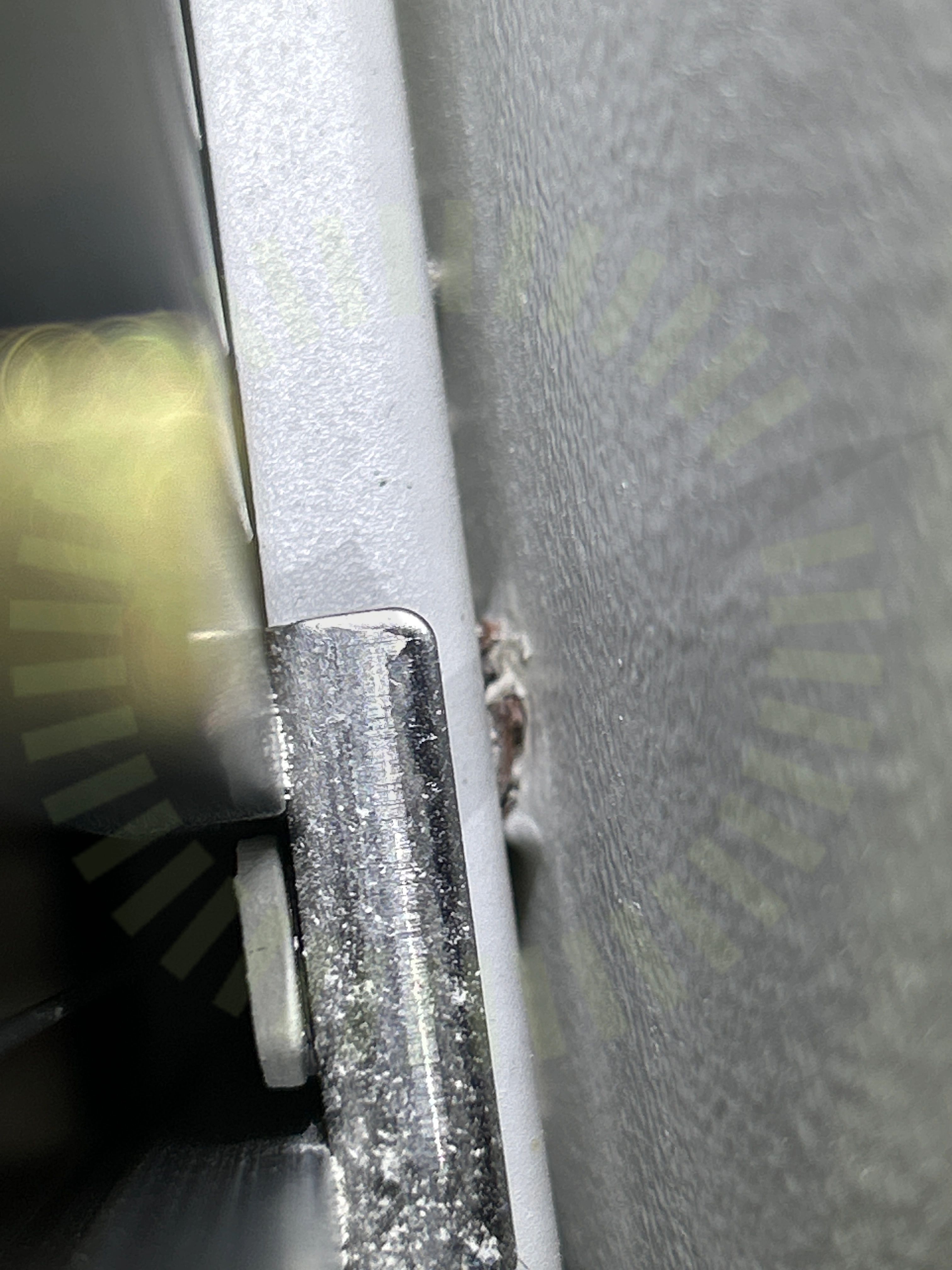

8.2 Infästning

Inte godkänd

Växelriktaren ska sitta tillförlitligt fäst och enligt tillverkarens anvisningar. Infästning i vägg känns inte stabil.

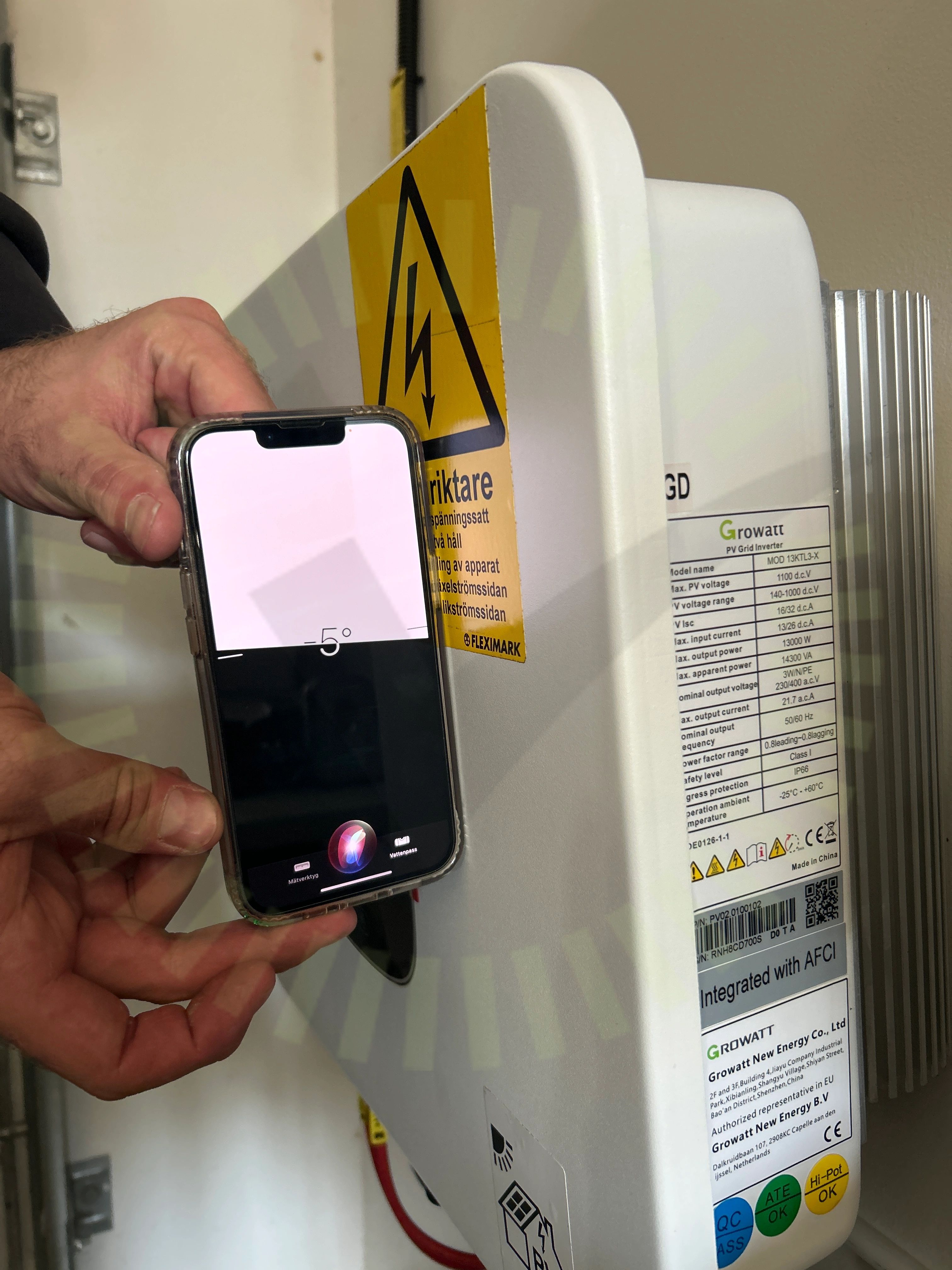

8.3 Placering

Inte godkänd

Växelriktarens placering följer inte tillverkarens anvisningar, lutar framåt.

MOD 3-15KTL3-X user manual-English 2021-12-01, Sida 12

Godkända kontrollpunkter

32/35

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd
