Besiktningsrapport

9.0

Installation av

Söderens

Datum

18 mars 2024

Ort

Floda, Västra Götalands län

Växelriktarens IP klassning

Bakomliggande material

Jordning av chassi

+ 5

88% godkända

12% ej godkända

Om installationen

Paneler

Trina: TSM-NEG9RC.27

Montagesystem

TJB: Solentra Krokfäste för råspont/bärläkt

Växelriktare

SunGrow: SG5-12RT

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, TJB: Solentra Krokfäste för råspont/bärläkt (26)Tak 1, Trina: TSM-NEG9RC.27 (15)Varselmärkning (4)Växelriktare (36)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Tak 1, TJB: Solentra Krokfäste för råspont/bärläkt

Godkända kontrollpunkter

22/22

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Höjdjustering

Kabeldragning mellan takytor

Kabeluppfästning

Klickfäste

Klämmans placering i skena

Mittklämmor

Råspontsinfästning

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takgenomföring

Takkrokarnas CC

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Tak 1, Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

14/15

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Varselmärkning

Anmärkningar

3/4

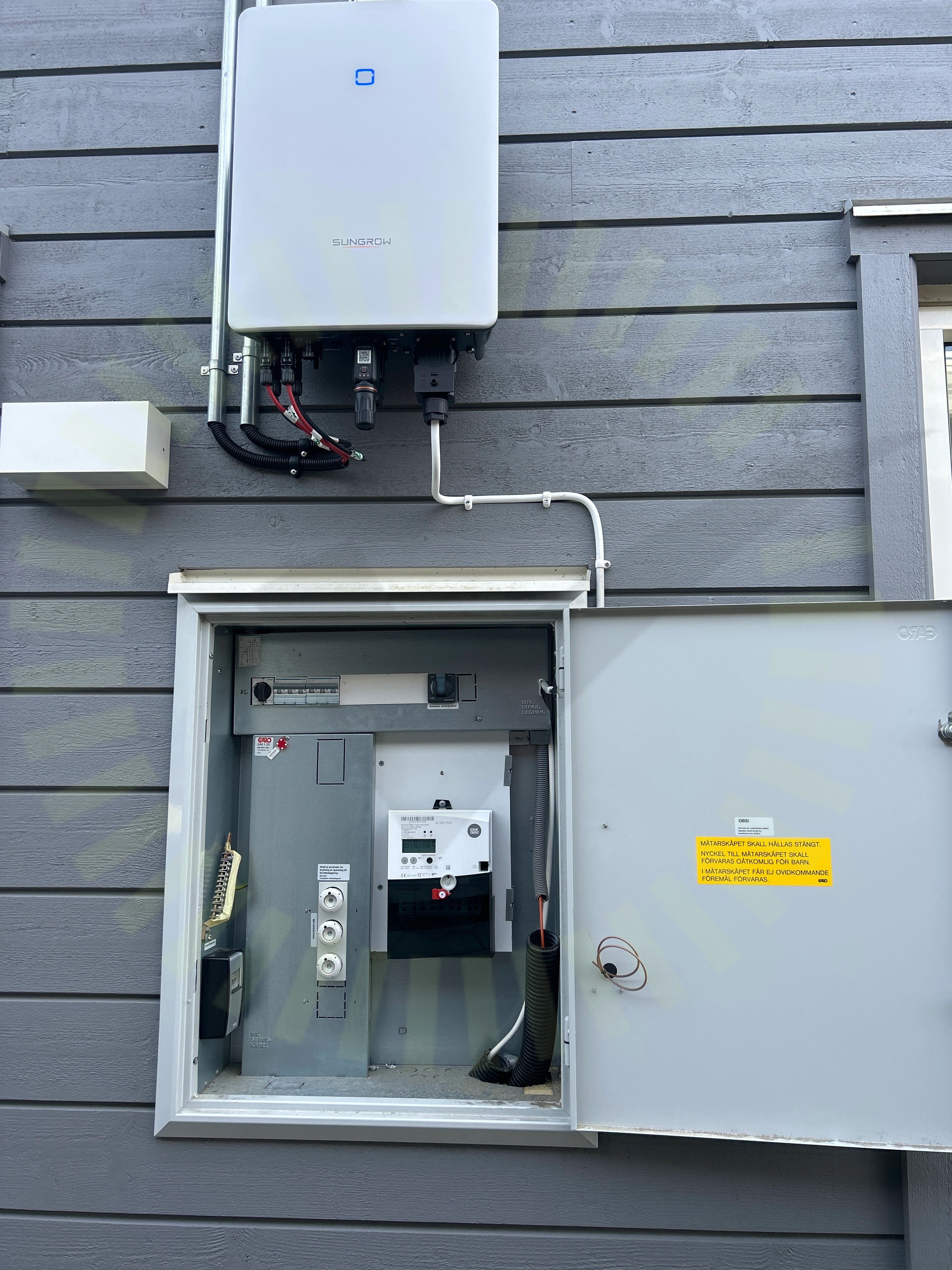

4.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

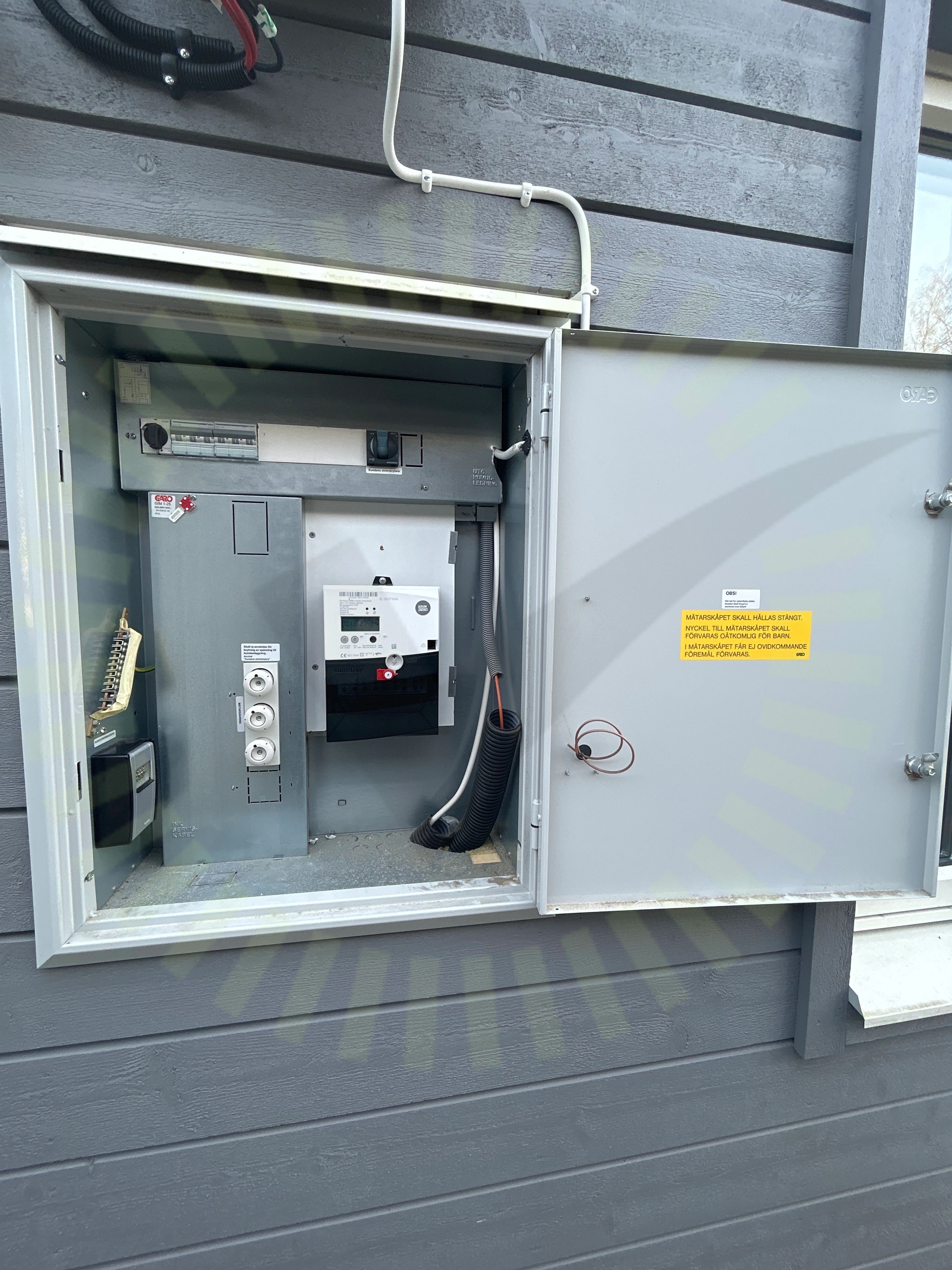

4.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

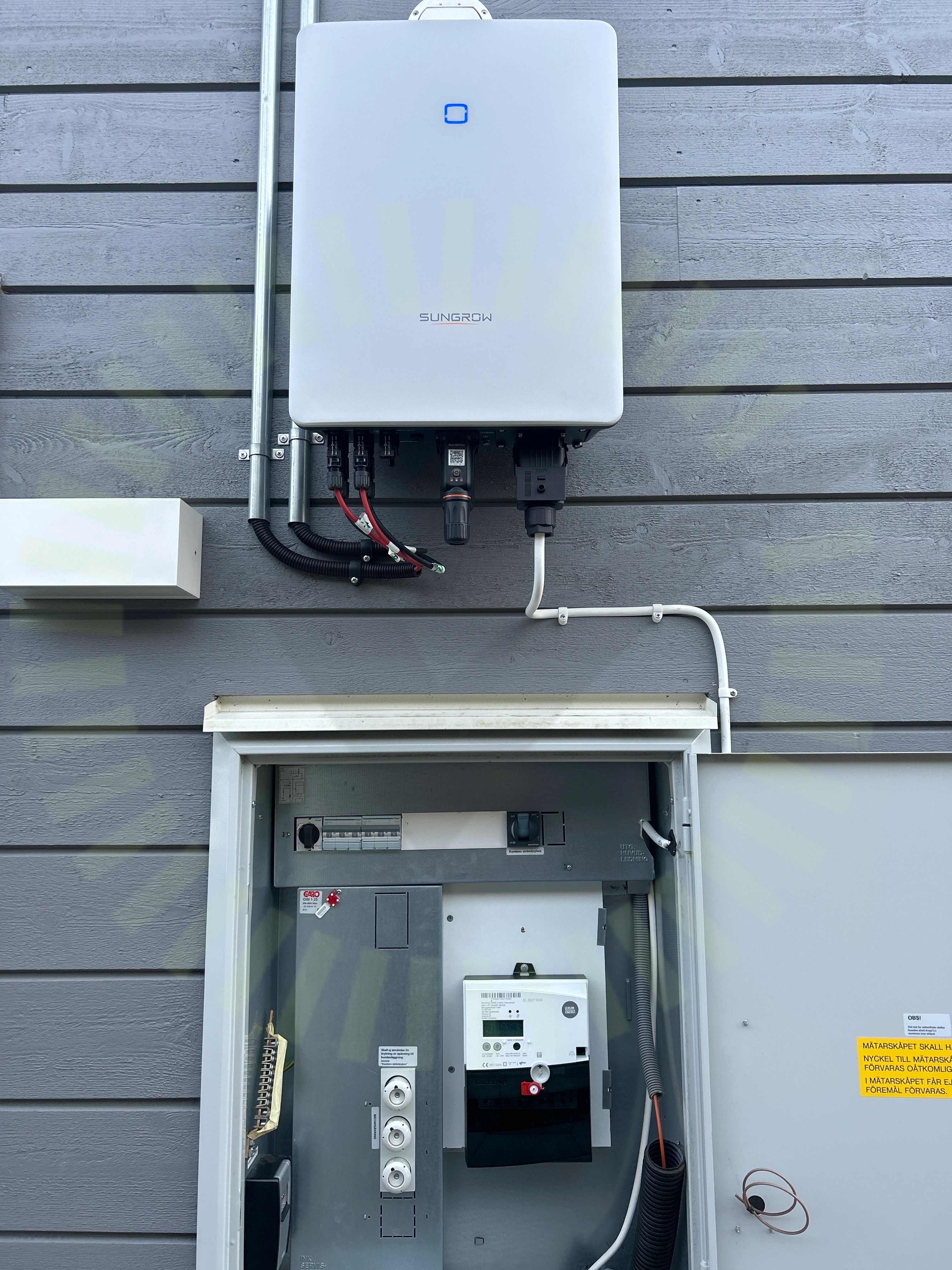

4.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/4

Missvisande varselmärkning

Växelriktare

Anmärkningar

6/35

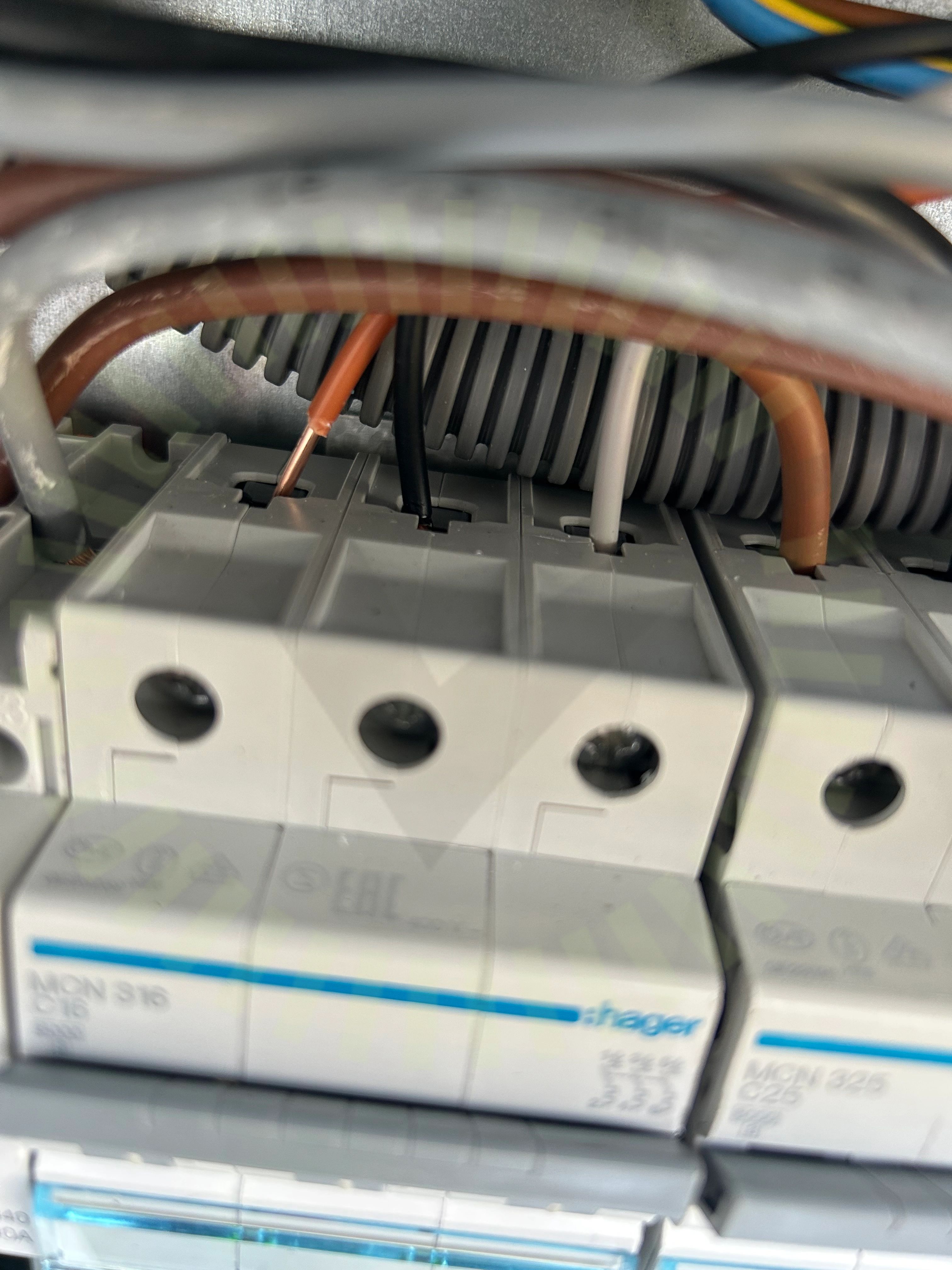

5.1 Anslutning av ledare

Inte godkänd

Ledare är uppskalade onödigt långt.

SS 436 40 00 (134.1.4)

5.2 Bakomliggande material

Inte godkänd

Bakomliggande material uppfyller inte tillverkarens krav.

SG3.0-20RT-UEN-Ver18-202212, Sida 21

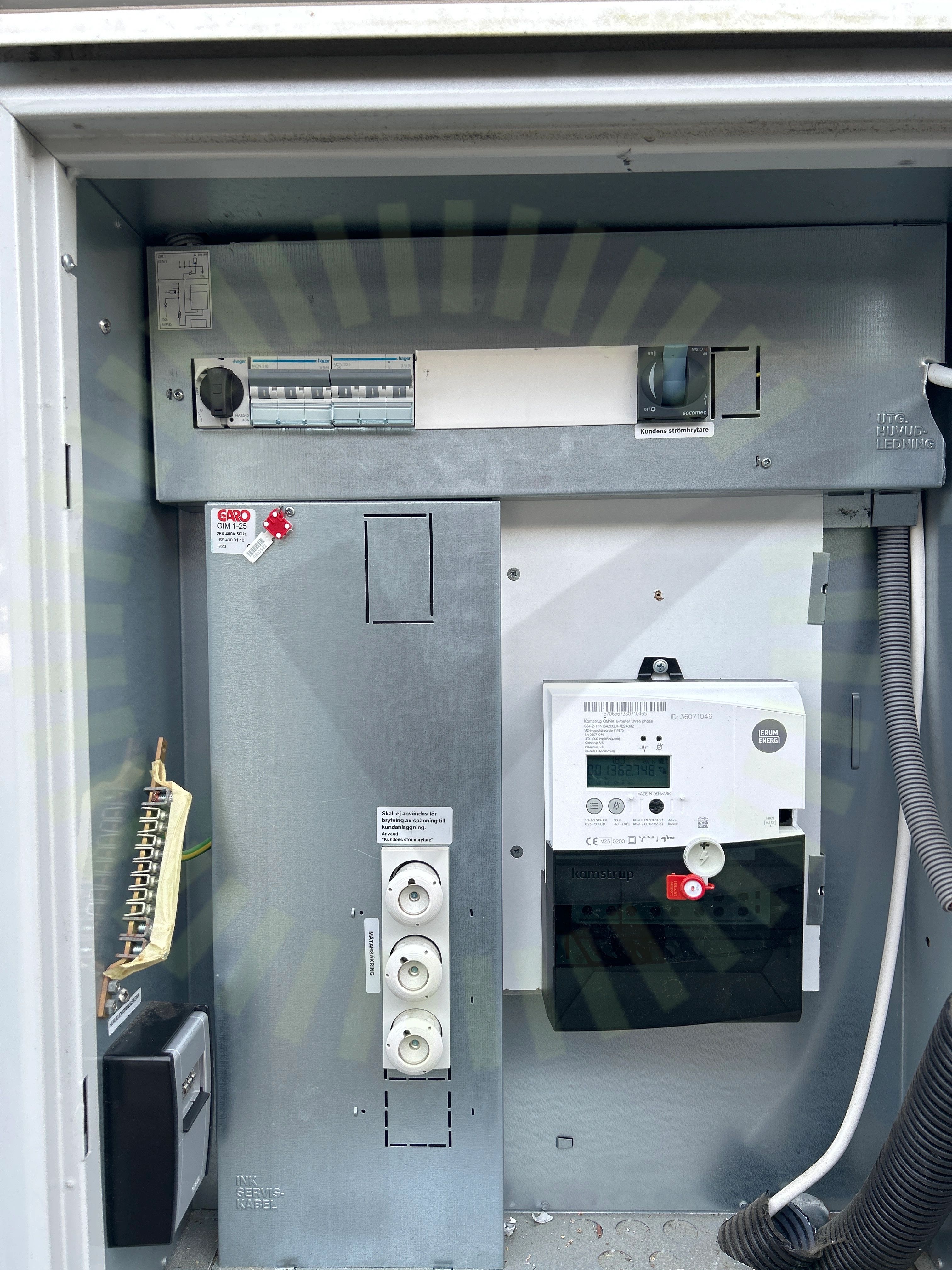

5.3 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)

5.4 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

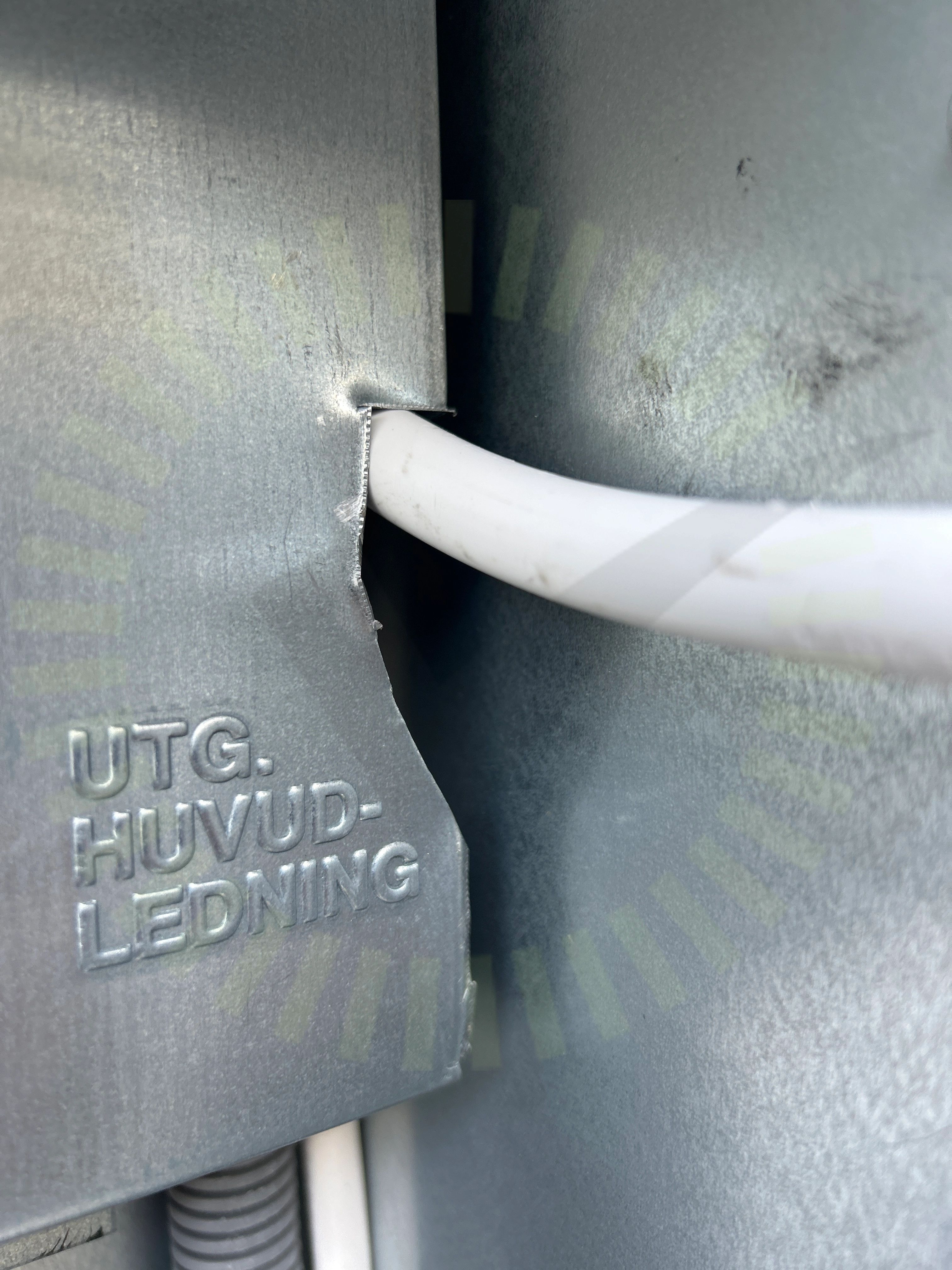

5.5 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

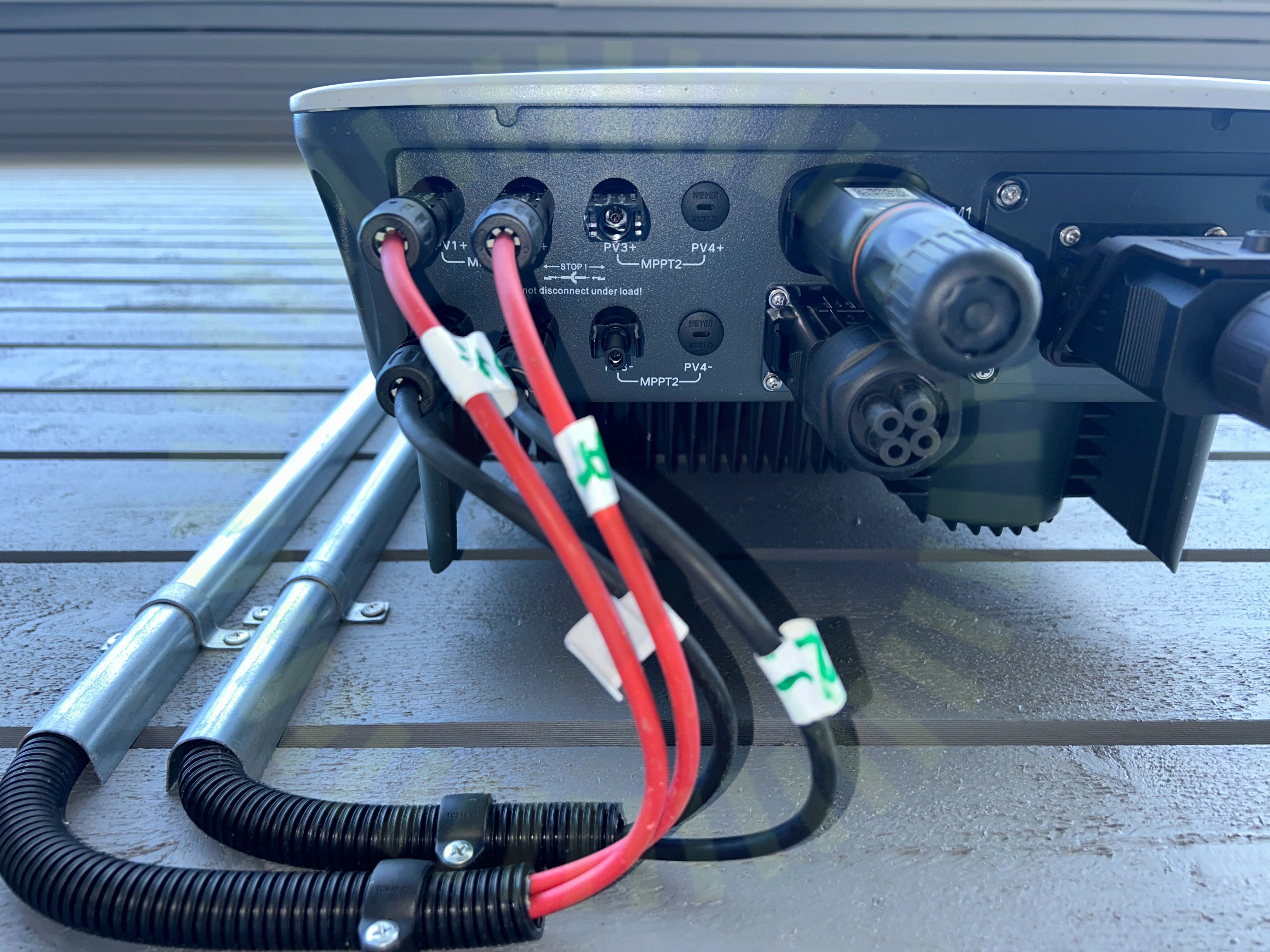

5.6 Växelriktarens IP klassning

Inte godkänd

Oanvända ingångar är ej tätade.

Godkända kontrollpunkter

29/35

AC kablage förläggning

AC Kablage förläggning

Anslutning av växelriktare

Avstånd närliggande objekt

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material
