Besiktningsrapport

8.6

Installation av

E.ON

Datum

24 juli 2024

Ort

Höllviken, Skåne län

Skador på panel

Föremål mot bakstycke

Spänningar i ram

+ 2

89% godkända

11% ej godkända

Om installationen

Paneler

JA Solar: JAM54S31 xxx/MR

Optimerare

SolarEdge: S-Serie

Montagesystem

Renusol: VS+

Växelriktare

SolarEdge: SE3K-10K

Tillbehör

Säkerhetsbrytare AC

Installerad av E.ON som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (7)Tak 1, JA Solar: JAM54S31 xxx/MR (16)Tak 1, Renusol: VS+ (28)Tak 1, SolarEdge: S-Serie (6)Varselmärkning (4)Växelriktare (32)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, JA Solar: JAM54S31 xxx/MR

Anmärkningar

5/16

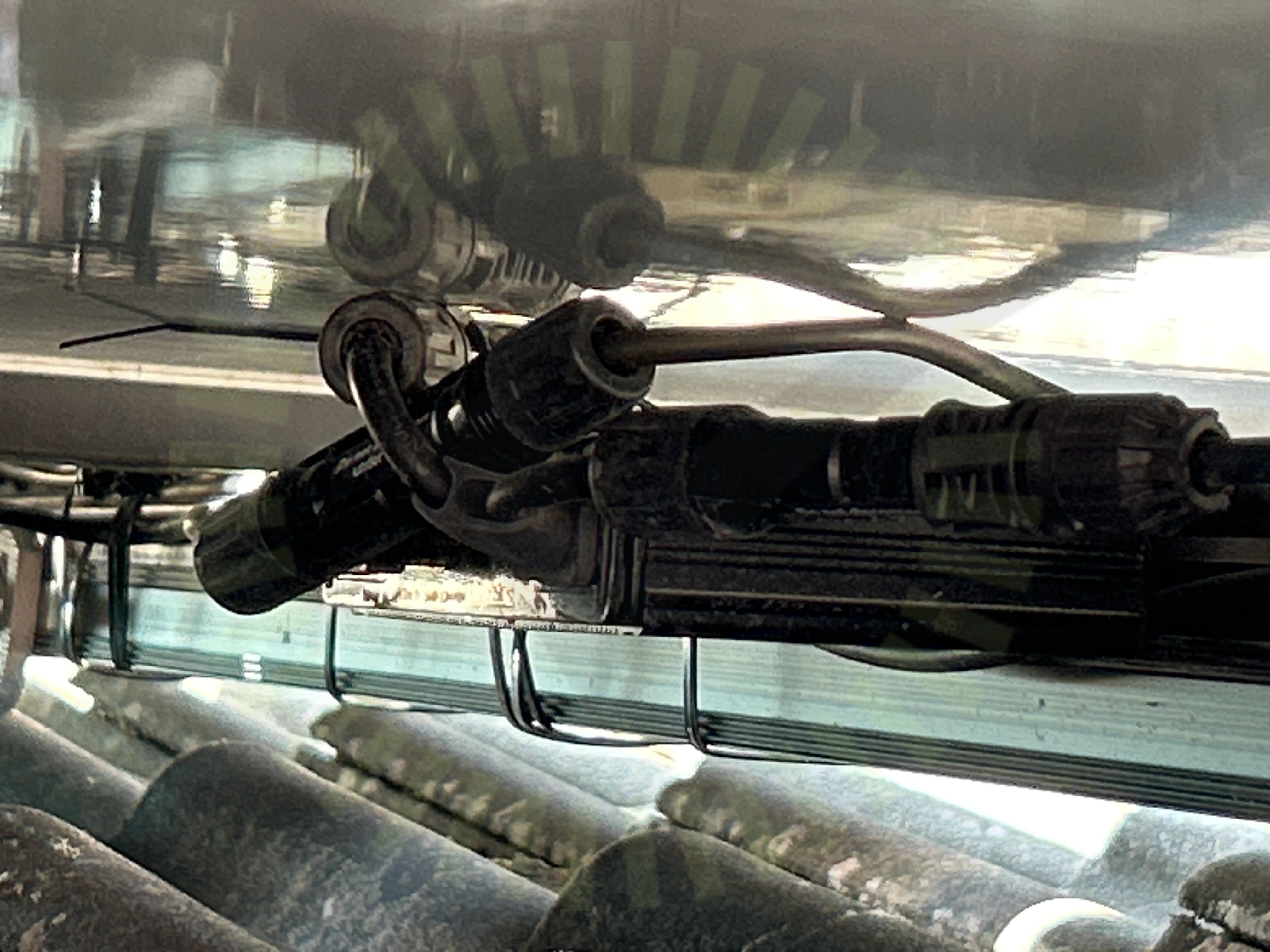

3.1 Föremål mot bakstycke

Inte godkänd

Kontakter ligger i kläm mellan skena och panelens bakstycke.

JA SOLAR PV MODULES INSTALLATION MANUAL Version no. A/22, sida 5

3.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie. Bild ej möjligt pga dåligt ljus.

JA SOLAR PV MODULES INSTALLATION MANUAL Version no. A/22, sida 10

3.3 Skador på panel

Inte godkänd

Bultarna som tidigare tryckte mot panelernas baksida har lämnat skador på bakstycket.

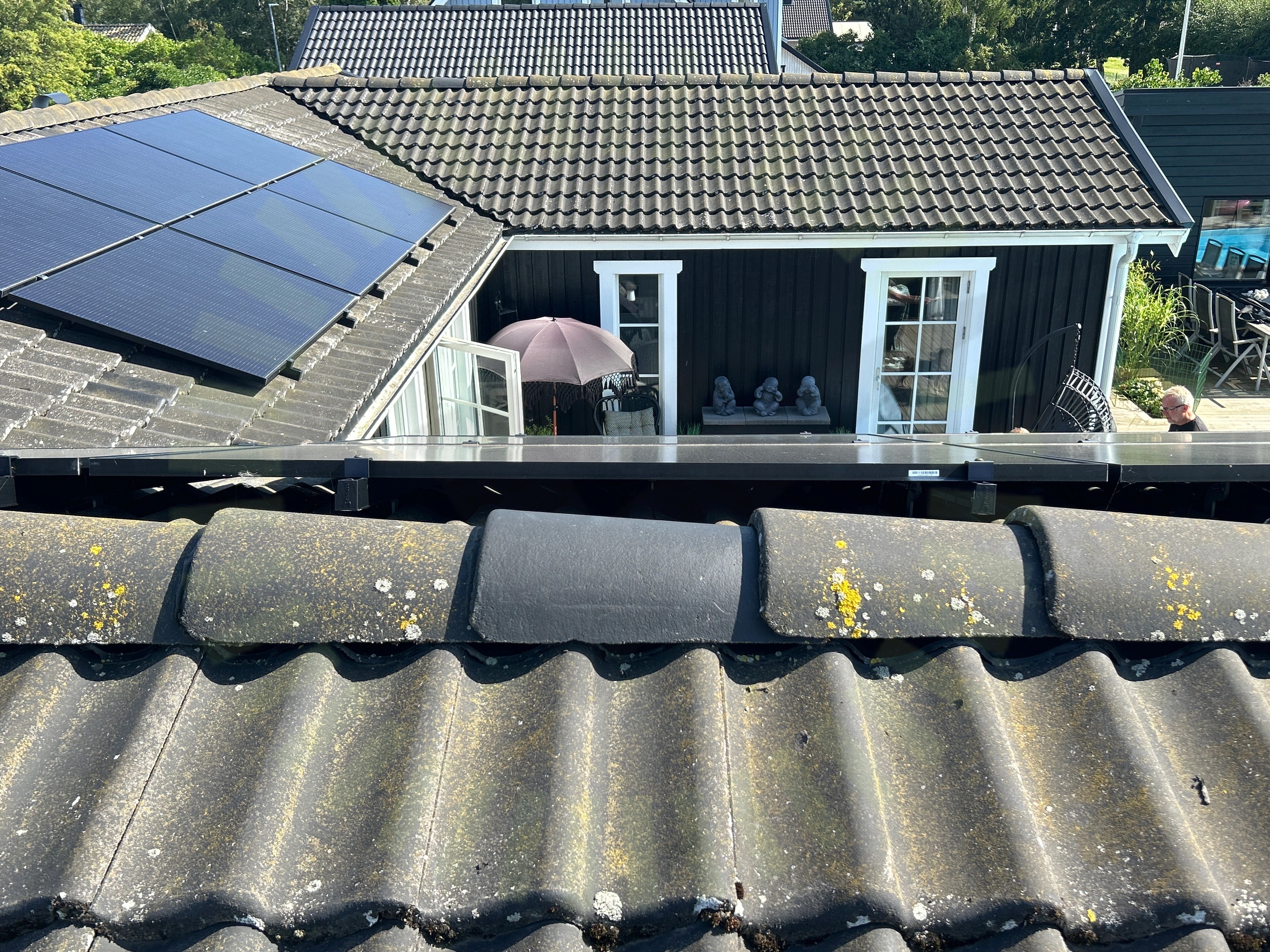

3.4 Spänningar i ram

Inte godkänd

Panelernas ram är monterade så spänningar skapas i ramen.

3.5 Stress på kontakter

Inte godkänd

Kablage är fortsatt spänt med skarpa börjar som drar i kablarna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

11/16

Avstånd till havet

Dräneringshål

Förbindelse av kontakter

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelramar separerade

Punktbelastning

Skugga

Strängförläggning

Tak 1, Renusol: VS+

Anmärkningar

1/22

4.1 Skador

Överenskommelse

Notering från första besiktning - "Nockpannor har inte återmonterats korrekt, de är inte fastskruvade. Leverantör har limmat nockpannor med Black Seal. Underlag som styrker vald metod saknas." - Kund kommer på egen hand åtgärda skadorna mot ersättning enligt överenskommelse.

Godkända kontrollpunkter

20/22

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Mittklämmor

Placering

Råspontsinfästning

Skenans utstick för klämma

Skenornas höjdjustering

Skenornas infästning

Skenornas överhäng

Snö- och Vindlastberäkning

Takets lutning

Takgenomföring

Takkrokarnas CC

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/22

Takstolsinfästning

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5

5.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas utgångar.

Godkända kontrollpunkter

4/5

Fastsäkring av produkt

Kompatibilitet

Kontakter

Placering

Varselmärkning

Anmärkningar

1/4

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/32

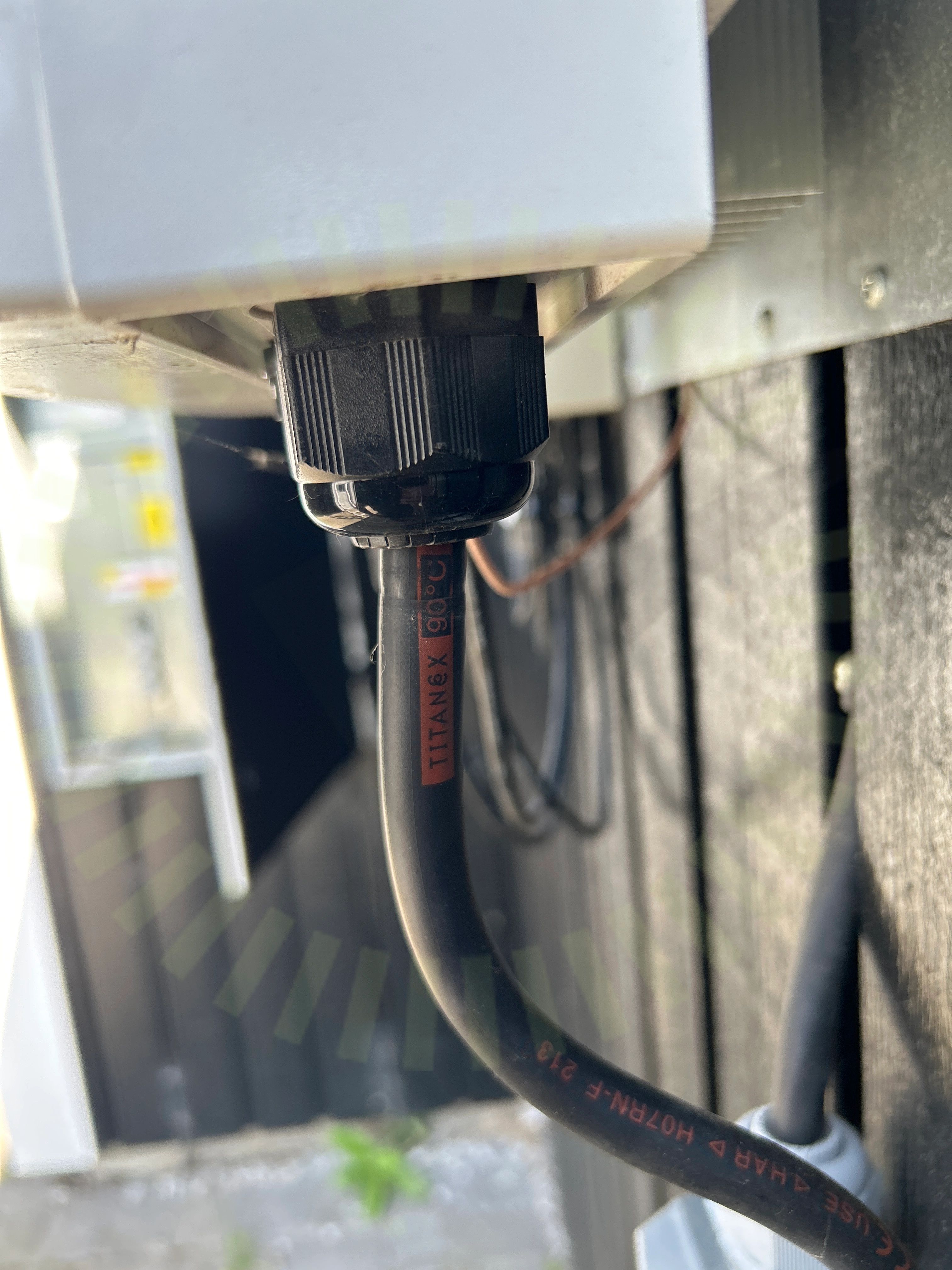

7.1 Förskruvning

Inte godkänd

Förskruvning håller inte kabeln på plats. Går att dra ut och in.

Solaredge: Installation Guide Three Phase System with SetApp Configuration For Europe Version 1.7, Sida 30

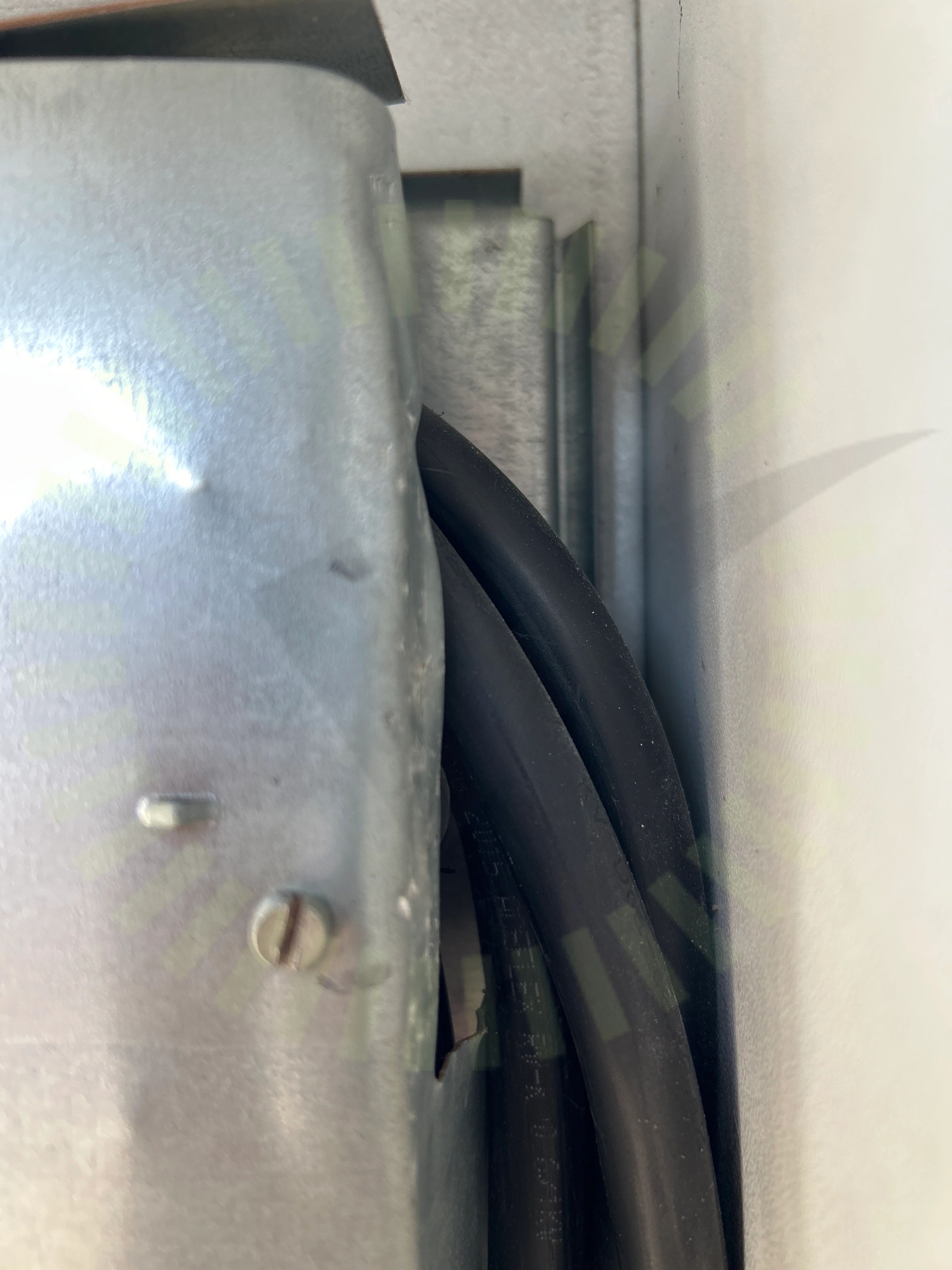

7.2 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

30/32

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Avstånd till havet

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Tätningsinsatts

Vinkel

Väderbeständigt material

Växelriktarens IP klassning

Växelriktarens kontakter
