Besiktningsrapport

Besiktningens betyg

6.9

/10
Installation av
Energihem
Datum
22 juni 2022
Ort
Tävesås, Hallands län

Infästning

Infästning

Kabeluppfästning

Kabeluppfästning

Avstånd

Avstånd

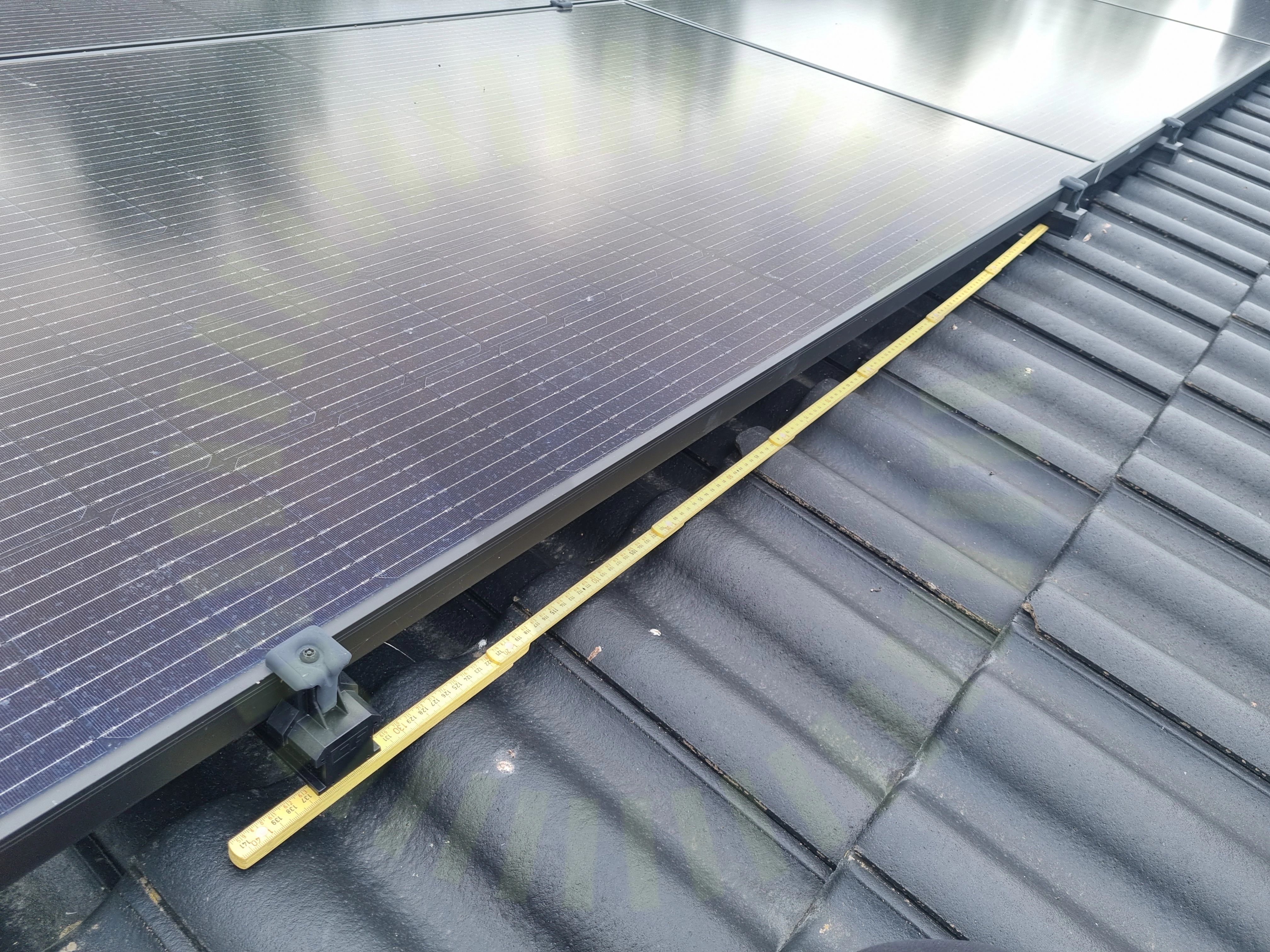

+ 6

+ 6
73% godkända
27% ej godkända

Om installationen

Paneler

Longi: LR4-60HPB

Montagesystem

ESDEC: ClickFit EVO Universal Hook

Växelriktare

SunGrow: SG15-20RT

Energihem

Installerad av Energihem som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt

Anmärkningar
1/1
Skada

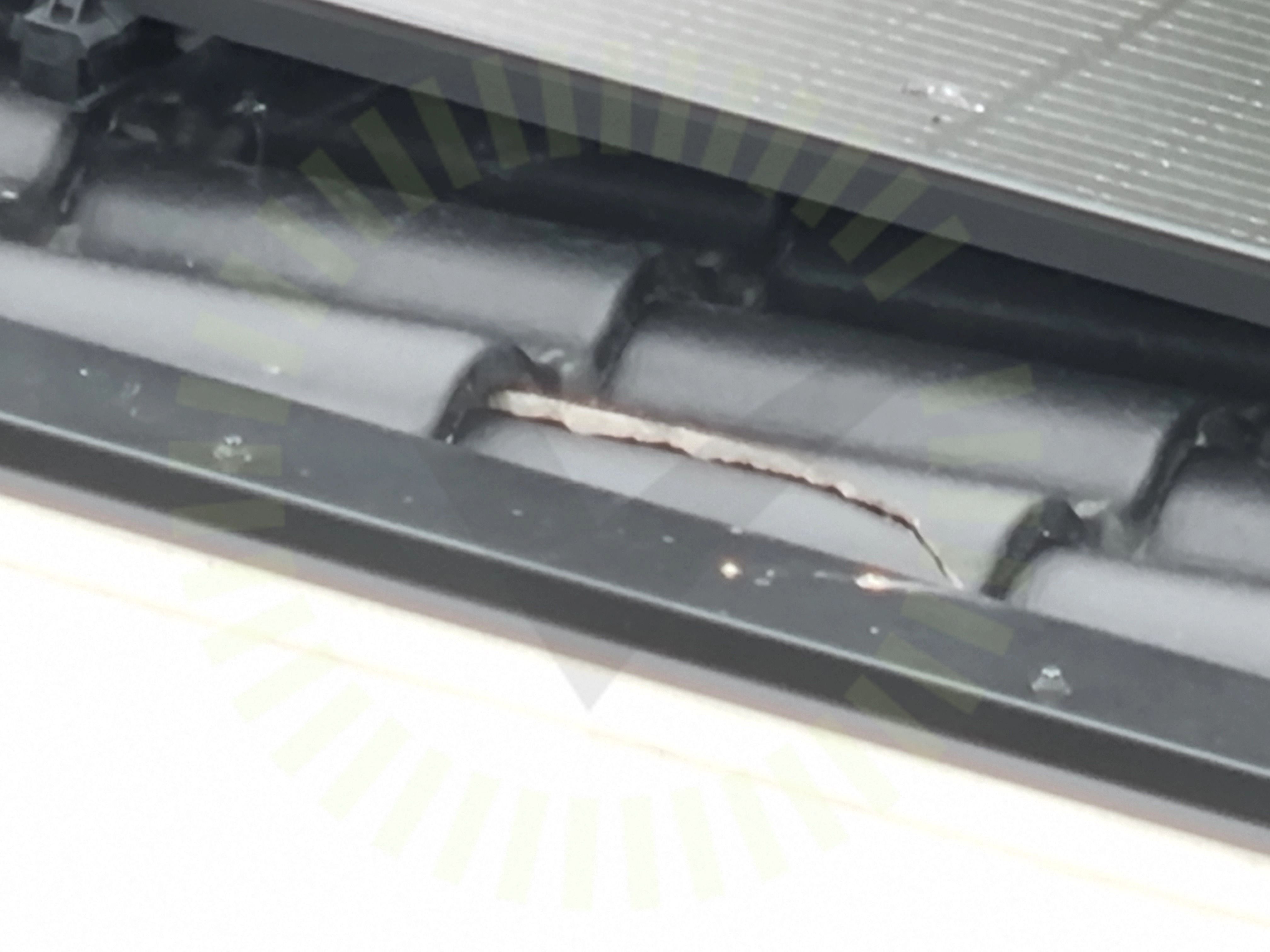

1.1 Skada

Inte godkänd

Takpannor skadade.


Varselmärkning

Anmärkningar
2/5
2.1 Märkning

Inte godkänd

Märkning saknas för dvärgbrytare.

2.2 Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514) / (134.1.7)
Godkända kontrollpunkter
2/5
Informering av solceller
Varning för backspänning
Ej tillgängligt vid besiktning
1/5
Tillförlitligt fäst

Villa, ESDEC: ClickFit EVO Universal Hook

Anmärkningar
8/23
Avstånd
3.1 Avstånd

Inte godkänd

Lastberäkning för projektet saknas. Mått kontrolleras mot överlämnad lastberäkning.

Tillverkarens anvisningar
3.2 CC mått

Inte godkänd

Lastberäkning saknas för projektet. Mått kontrolleras mot överlämnad lastberäkning.

Tillverkarens anvisningar
Infästning

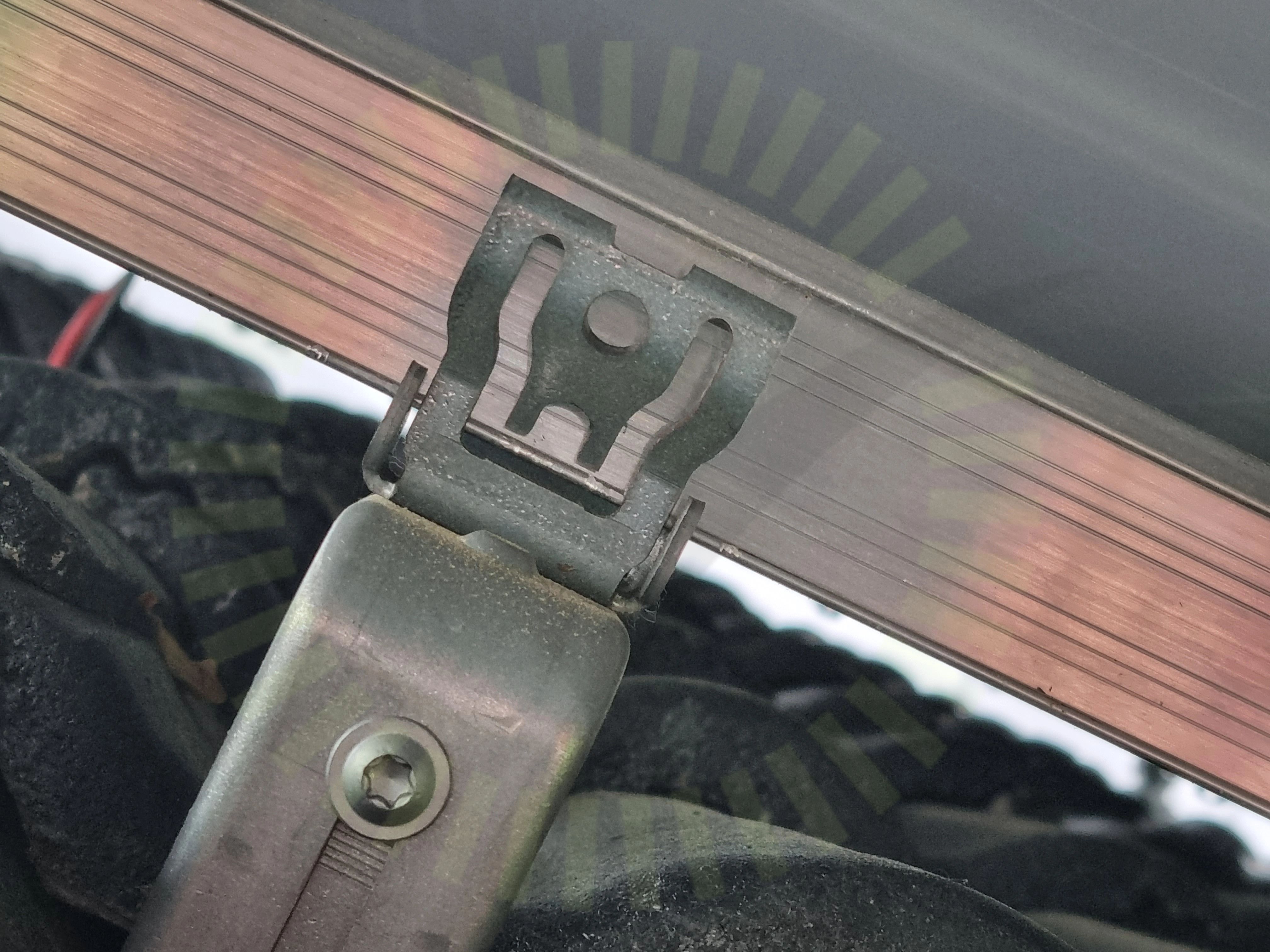

3.3 Infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual.

Tillverkarens anvisningar
Kabeluppfästning

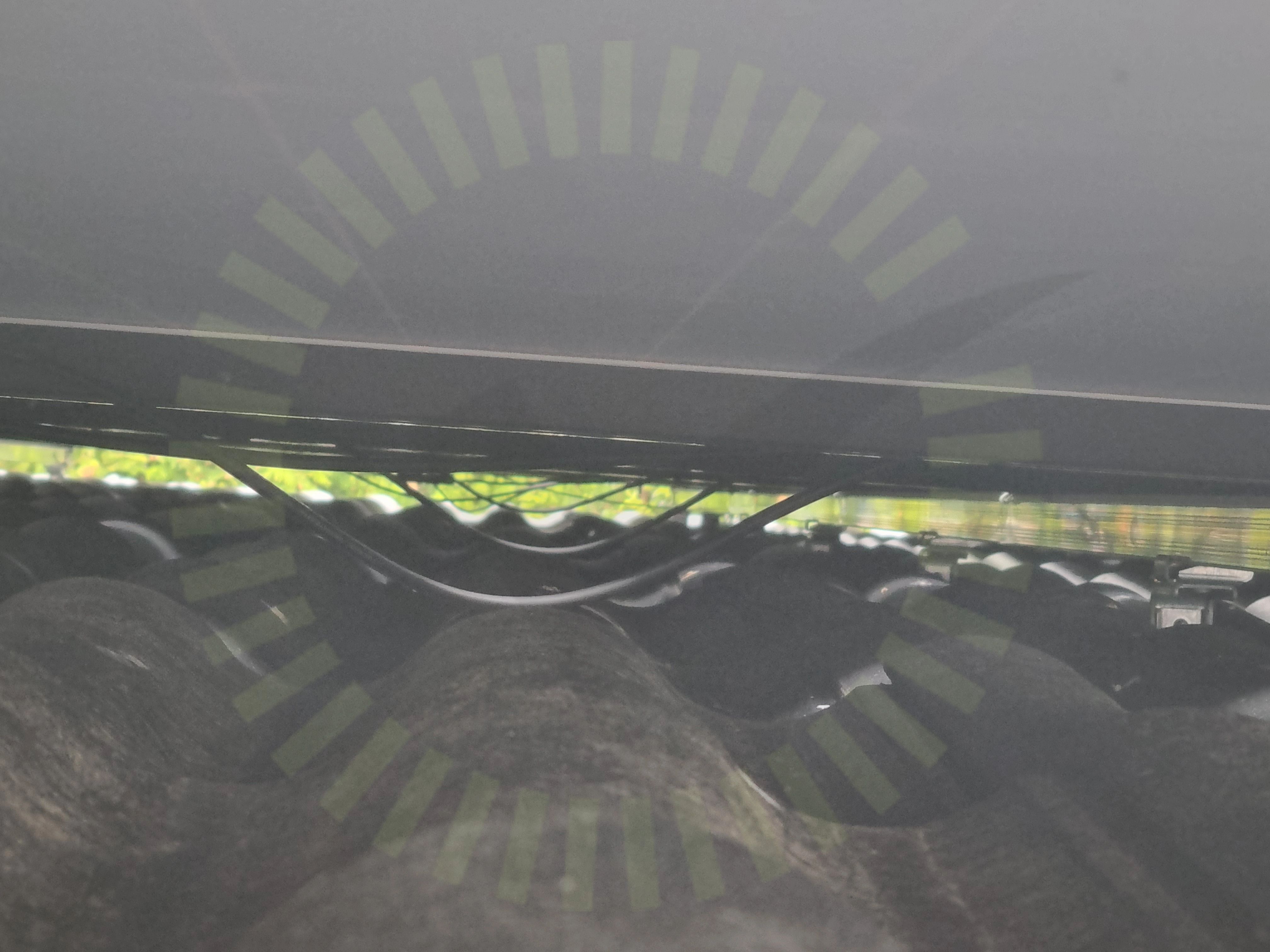

3.4 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)
Skydd

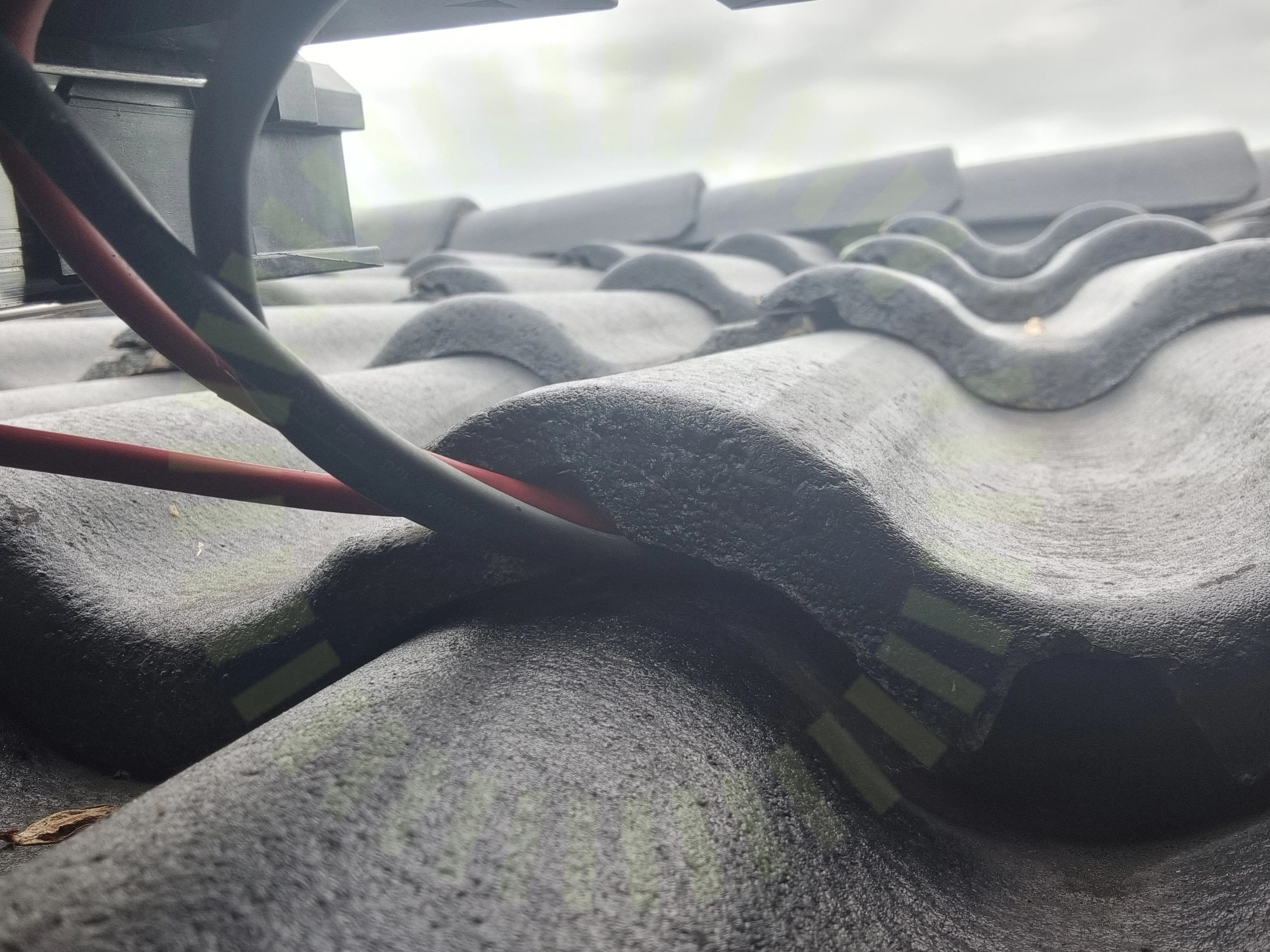

3.5 Skydd

Inte godkänd

Kablage ligger utan skydd mot skarp kant.

ELSÄK-FS 2008:1
Skenornas överhäng

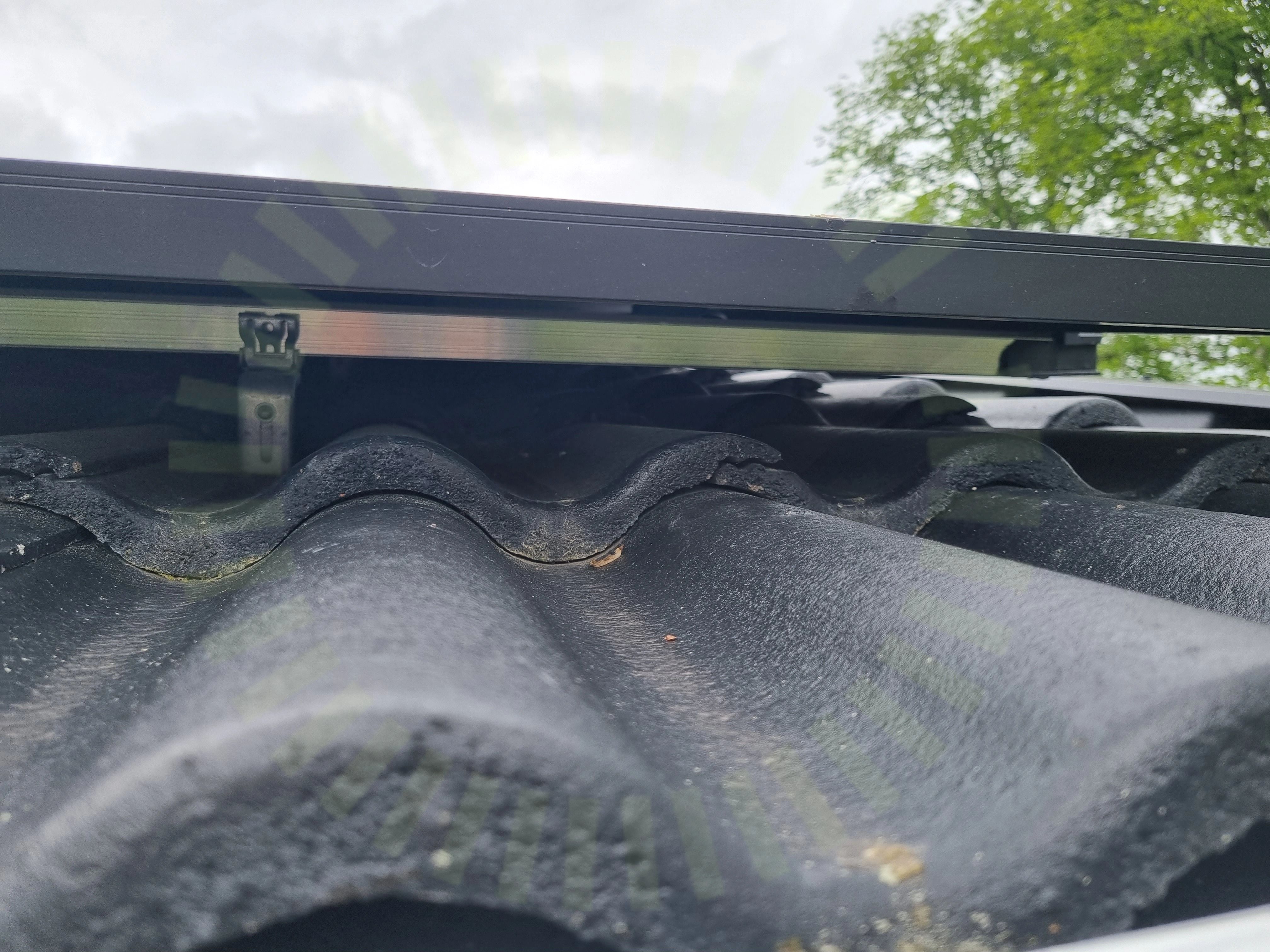

3.6 Skenornas överhäng

Inte godkänd

Överhänget stämmer inte överens tillverkarens anvisningar. Max överhäng 250 mm.

Tillverkarens anvisningar
Slutfäste

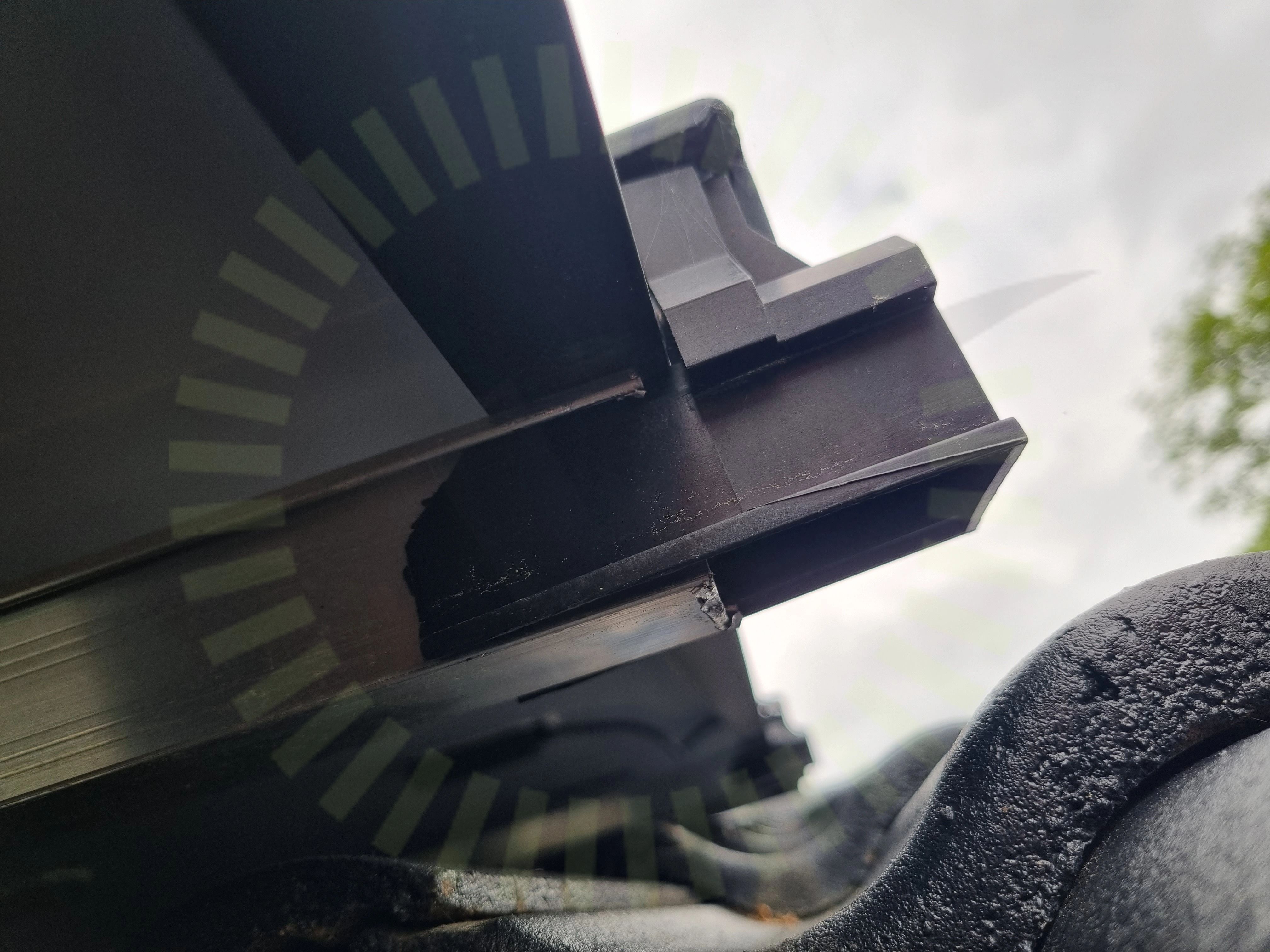

3.7 Slutfäste

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar. Skenan måste sticka ut minst 20 mm från panelens slut.

Tillverkarens anvisningar
3.8 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas för projektet

Tillverkarens montageanvisningar
Godkända kontrollpunkter
15/23
Bärläkt
Belastning
Främmande material
Höjdjustering
Klämmans omfång
Mittfäste
Panelramens tjocklek
Säkerhetsavstånd
Shims
Skador
Skenornas skarv
Takhöjd
Taklutning
Urspårning
Väderbeständigt material

Villa, Longi: LR4-60HPB

Anmärkningar
2/12
Solpaneler: Fästen: Överlappning

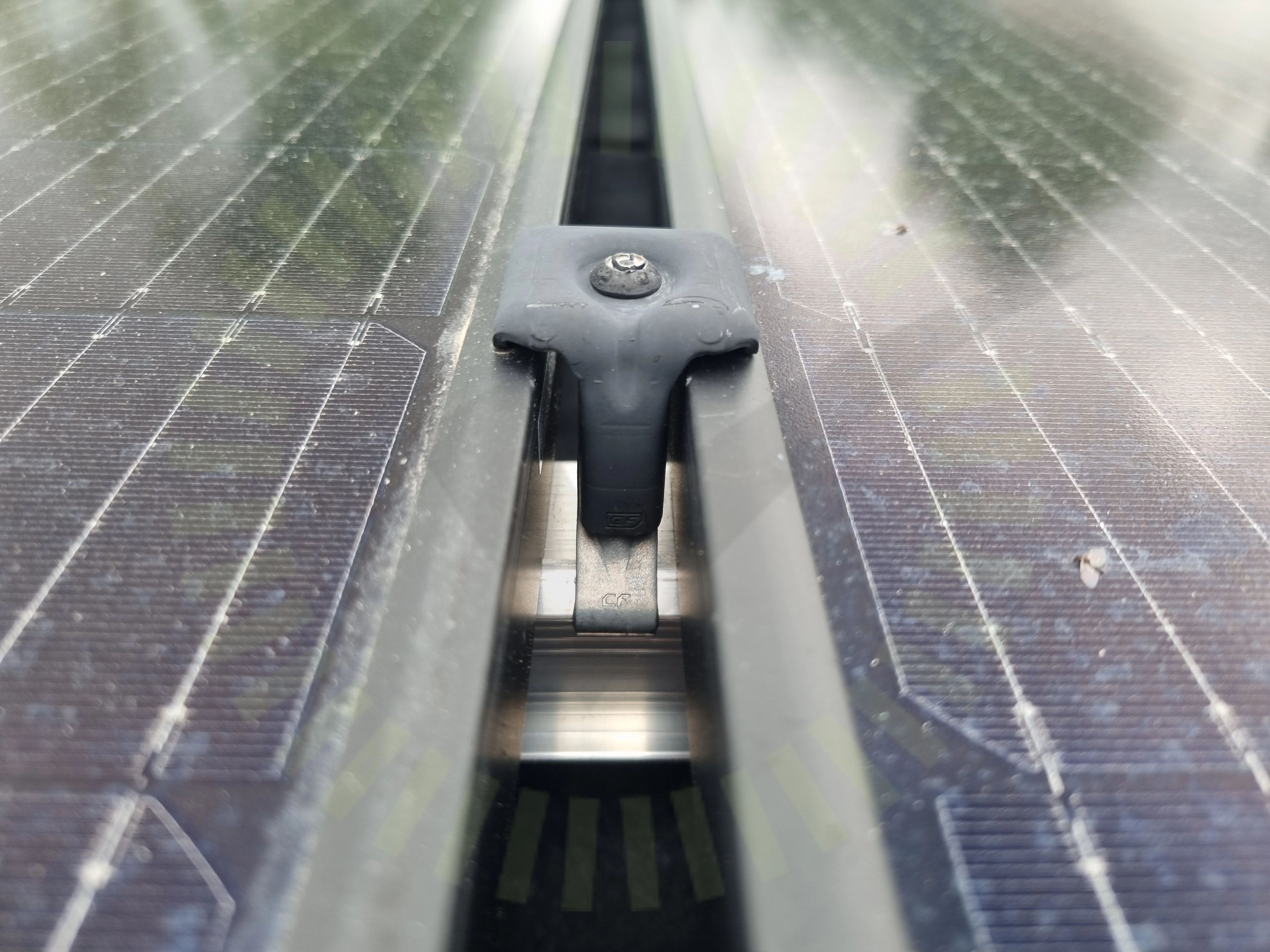

4.1 Solpaneler: Fästen: Överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Tillverkarens anvisningar
Solpaneler: Fästen: Placering

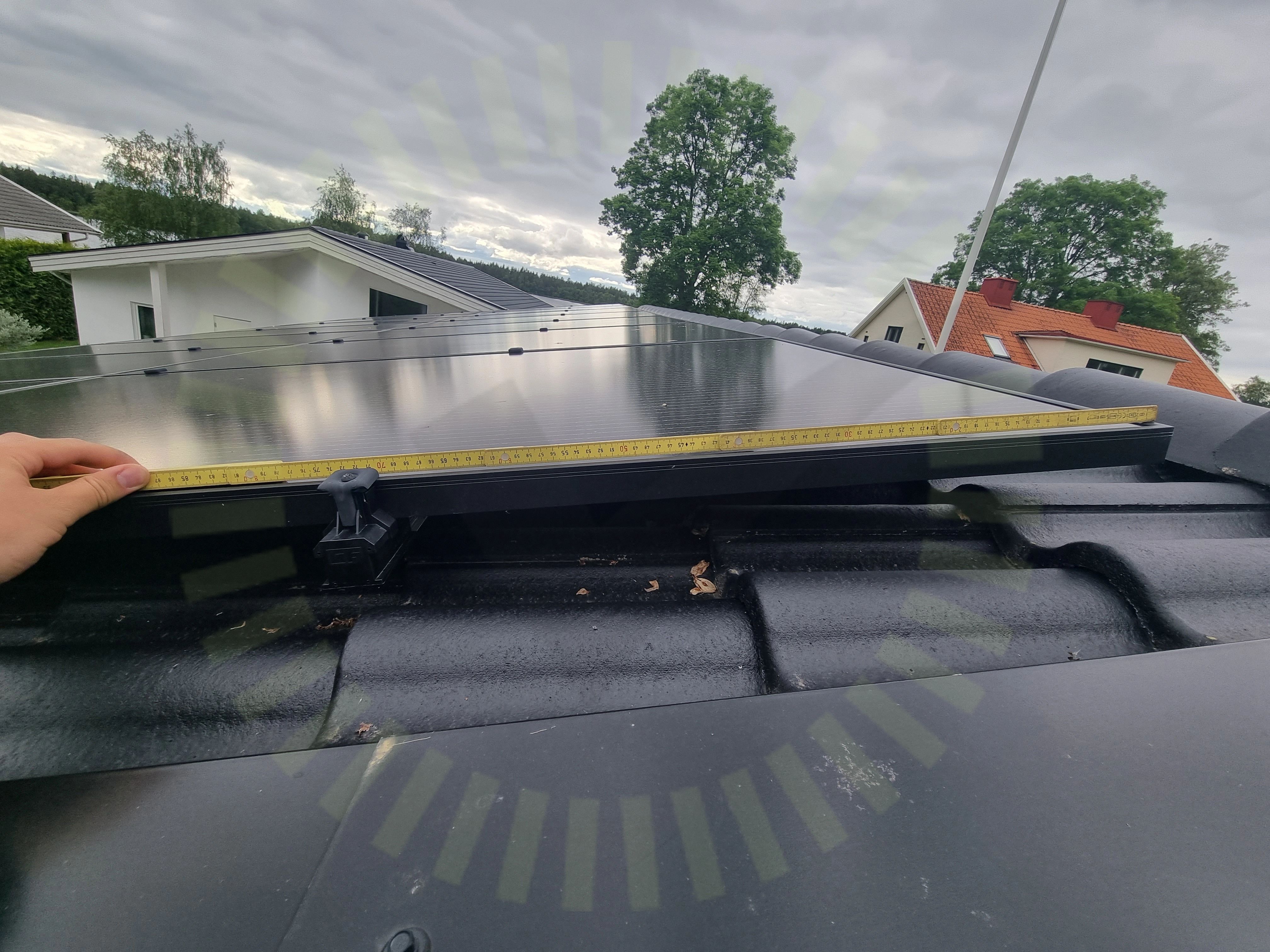

4.2 Solpaneler: Fästen: Placering

Inte godkänd

Fästen är placerade 70 cm in från panelens kortsida.

Tillverkarens anvisningar
Godkända kontrollpunkter
8/12
Höjdskillnad
Skador
Skugga
Solpaneler: Avstånd till tak
Solpaneler: Bakstycke: Föremål
Solpaneler: Dräneringshål
Solpaneler: Kablar: Dragavlastade
Solpaneler: Mellanrum
Ej tillgängligt vid besiktning
2/12
Förbindelse av kontakter
Strängförläggning

Växelriktare

Anmärkningar
3/22
5.1 Dokumentation Växelriktare

Inte godkänd

Resultatrapporten från projektering av växelriktaren saknas.

DC Yttre påverkan

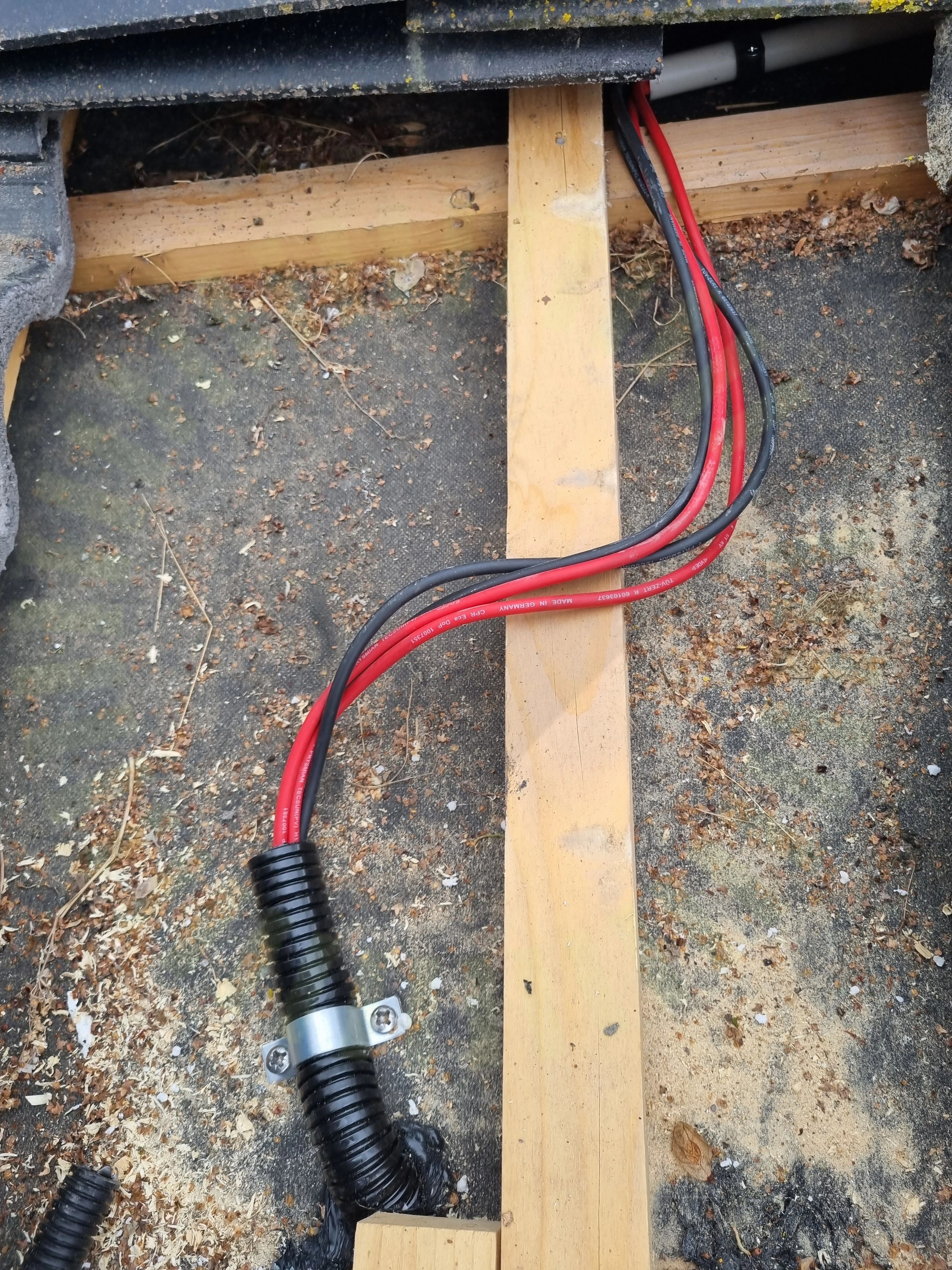

5.2 DC Yttre påverkan

Inte godkänd

Kablaget är förlagt utan hänsyn till den yttre påverkan. Kablage ligger över bärläkten och skaver mot takpannorna.

SS 436 40 00 (132.5)
5.3 Placering: Vinkel

Inte godkänd

Växelriktaren sitter snett.

Tillverkarens anvisningar
Godkända kontrollpunkter
19/22
AC Böjradie
AC Genomföringar
AC Skador på kabel
AC Uppfästning
Anslutning
DC Genomföringar
DC Kablage dubbelisolerad
DC Skador på kabel
DC Uppfästning
Kabel
Placering: Avstånd
Placering: Infästning
Säkring
Växelriktare: El: Förskruvning
Växelriktare: El: Kontakter
Växelriktare: El: PE
Växelriktare: Placering: Fastsäkring av produkt
Växelriktare: Placering: Utrymme
Växelriktare: Skador
