Besiktningsrapport

9.5

Installation av

1KOMMA5°

Datum

7 juni 2023

Ort

Tyresö, Stockholms län

Takstolsinfästning

Fästens placering

Infästning

+ 1

93% godkända

7% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-66HBB/-V

Montagesystem

K2: SingleRail: CrossHook 3S

Växelriktare

Huawei: SUN2000 (12-20KTL)-M2

Tillbehör

Elmaterial: Kapsling

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Kapsling (9)Tak 1, DMEGC: DM(XXX)M10-66HBB/-V (14)Tak 1, K2: SingleRail: CrossHook 3S (34)Varselmärkning (5)Växelriktare (37)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Kapsling

Godkända kontrollpunkter

9/9

Brytare

Böjradie

Förskruvningar

Infästning

Installation

IP-Klassning

Placering

Termisk påverkan

Yttre påverkan

Tak 1, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

1/14

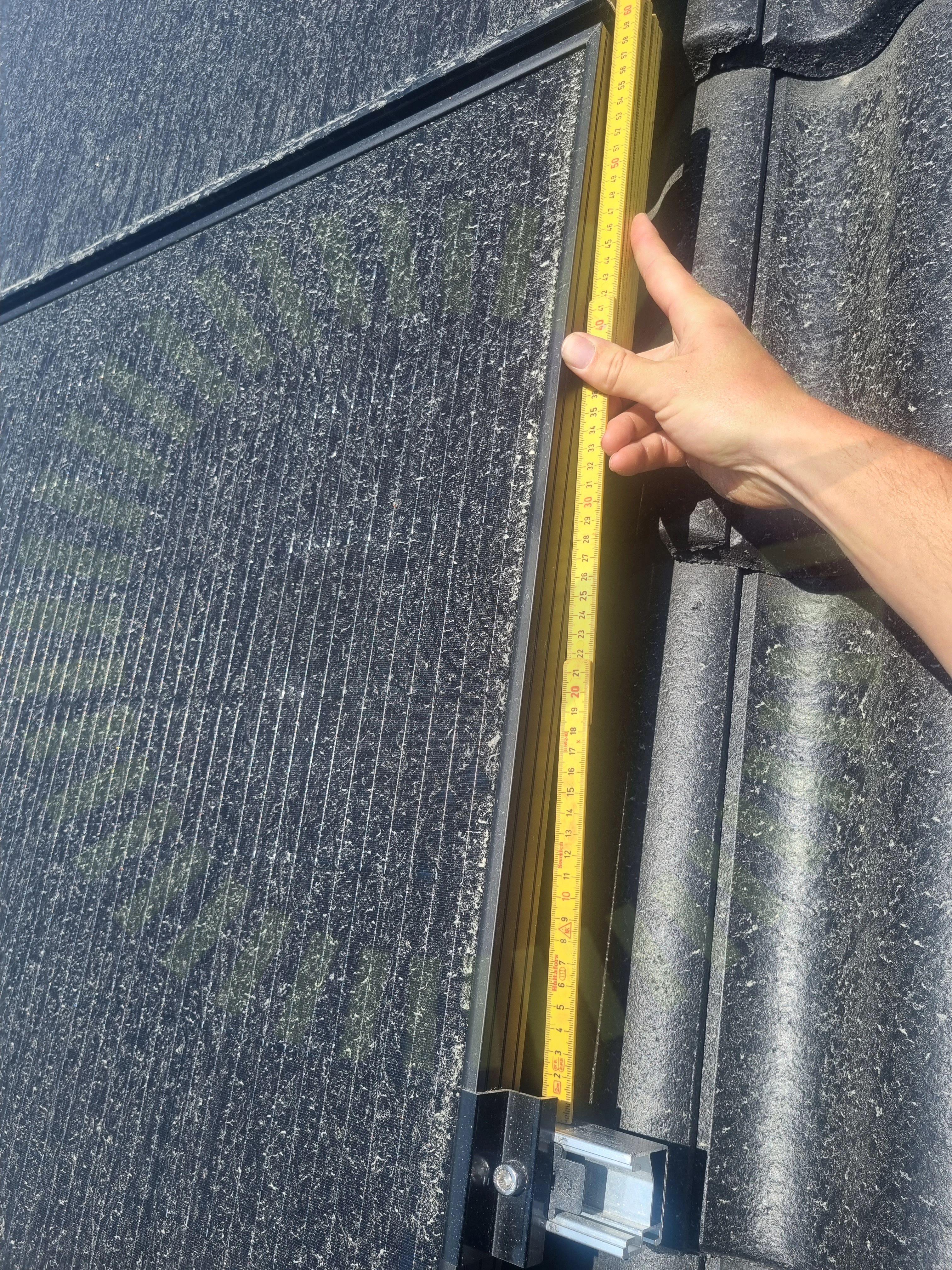

3.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. 580mm från klämma till panelramens kant. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.

Godkända kontrollpunkter

12/14

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmans överlappning

Klämmornas storlek

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

2/29

4.1 Takstolsinfästning

Inte godkänd

Takstolsinfästningen är felaktigt utförd. Skruv har dels missat men är också för korta för att nå tillräckligt djup i takstolarna.

K2 Roof hook with Heco Fastening Topix-plus screws, Sida 7

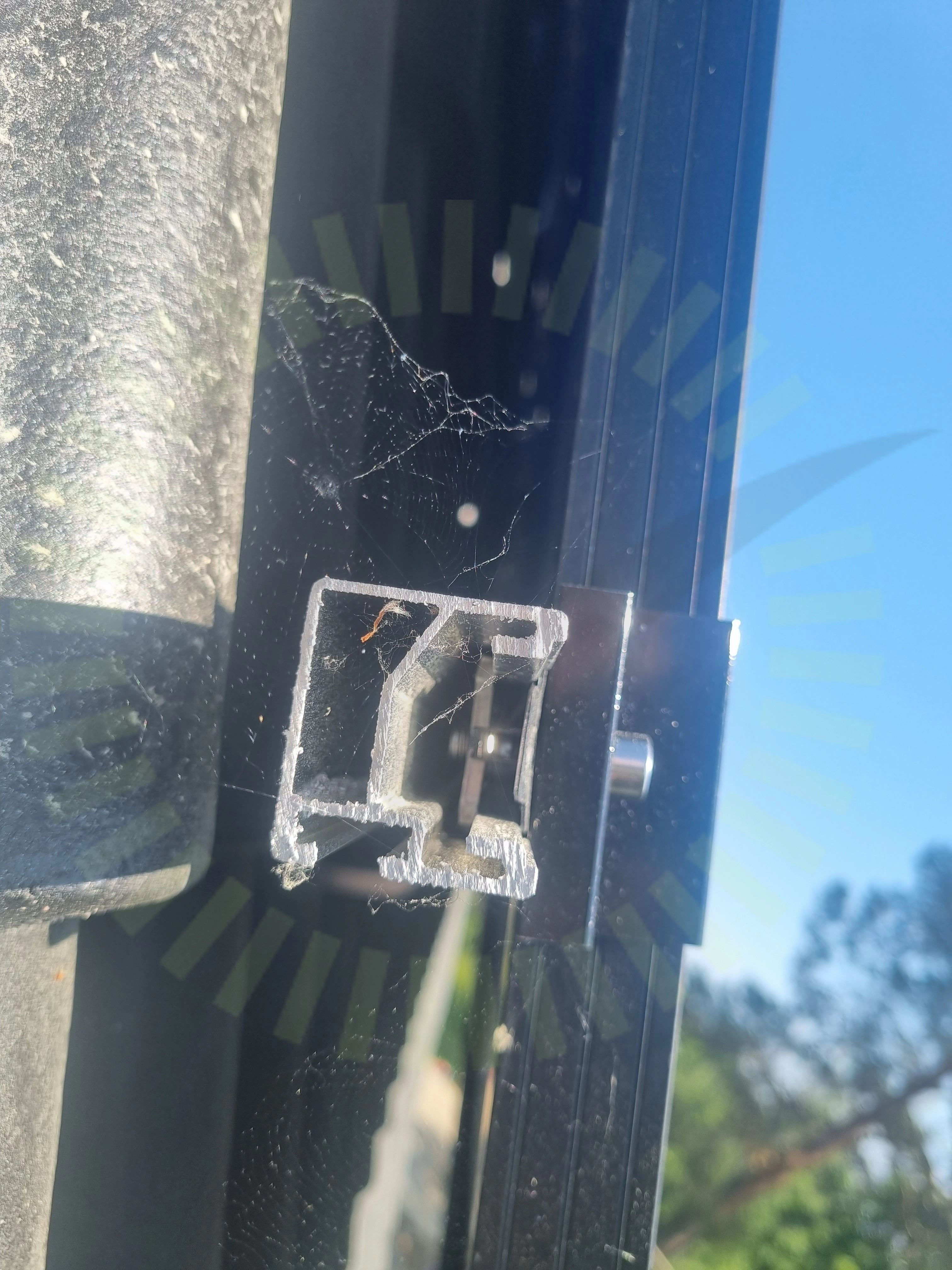

4.2 Ändkåpor

Kundkommentar

Ändkåpor saknas på alla skenor

Godkända kontrollpunkter

25/29

Använd skruv för klämma

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästning utanför takstol

Infästningar

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Mittklämmor

Panelramens höjd

Placering

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Takets lutning

Takgenomföring

Takkrokarnas CC

Takstolsbredd

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

2/29

Skruvar korrekt

Tvådelad takkrok

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

3/35

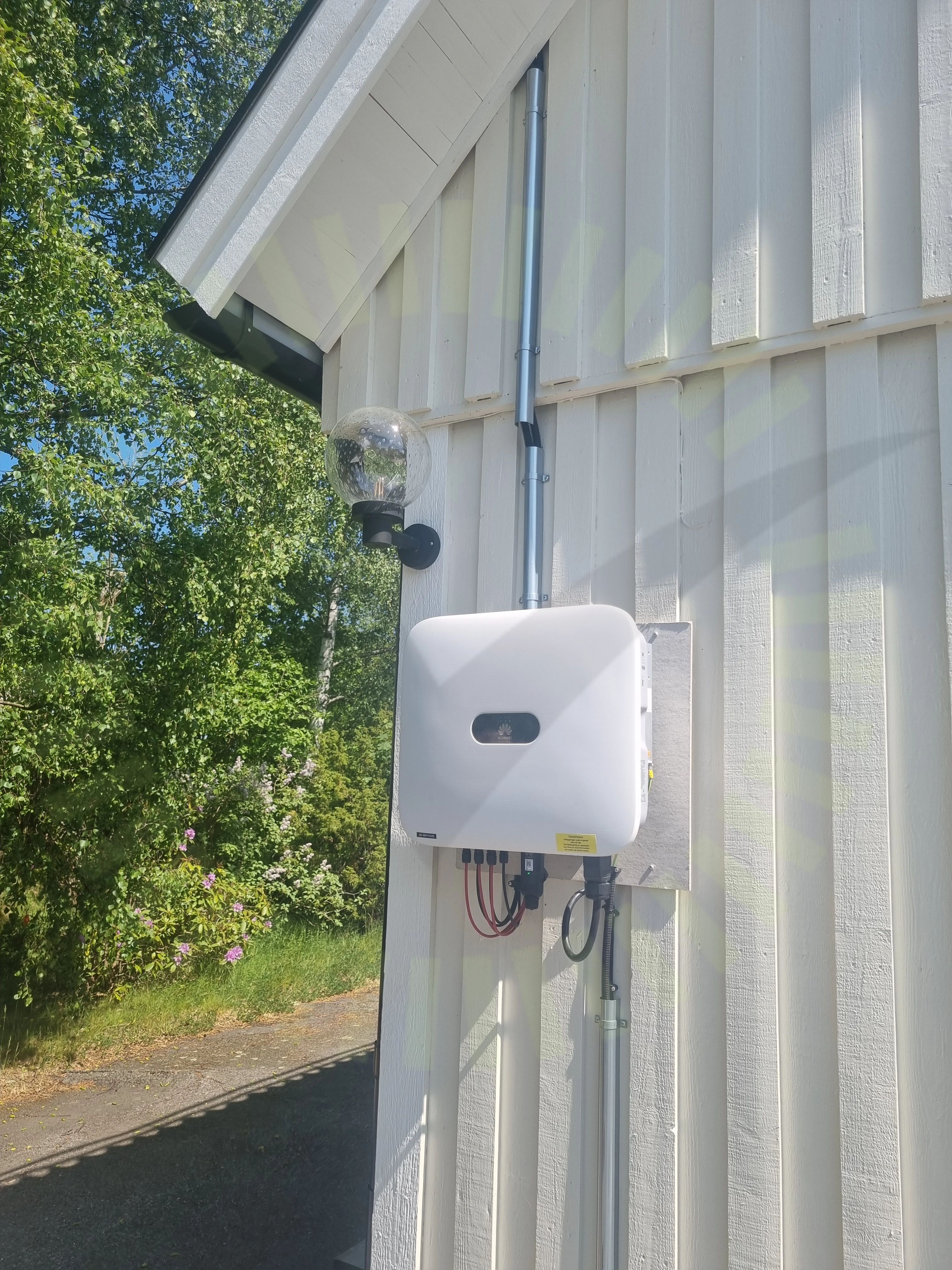

6.1 Infästning

Inte godkänd

Växelriktaren är inte fastsäkrad i väggen korrekt.

6.2 Kabeldimensionering

Inte godkänd

Kabel till hus är inte dimensionerad för den sammanlagda effekten av inkommande och växelriktaren.

6.3 Väderskydd

Rekommendation

Tillverkaren rekommenderar inte att växelriktaren placeras i direkt solljus. Är direkt placerad i solljus från kl 13

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/14e4a216/environment-requirements

Godkända kontrollpunkter

32/35

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Kontakter förskruvning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Förskruvning

Genomföringar

Huvudsäkring

Jordning av chassi

Ledare Fastspända

Likspänningskomponenter

Märkning

Skadat kablage

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Växelriktarens IP klassning
