Besiktningsrapport

9.2

Installation av

GoSol Energi

Datum

21 mars 2023

Ort

Rydebäck, Skåne län

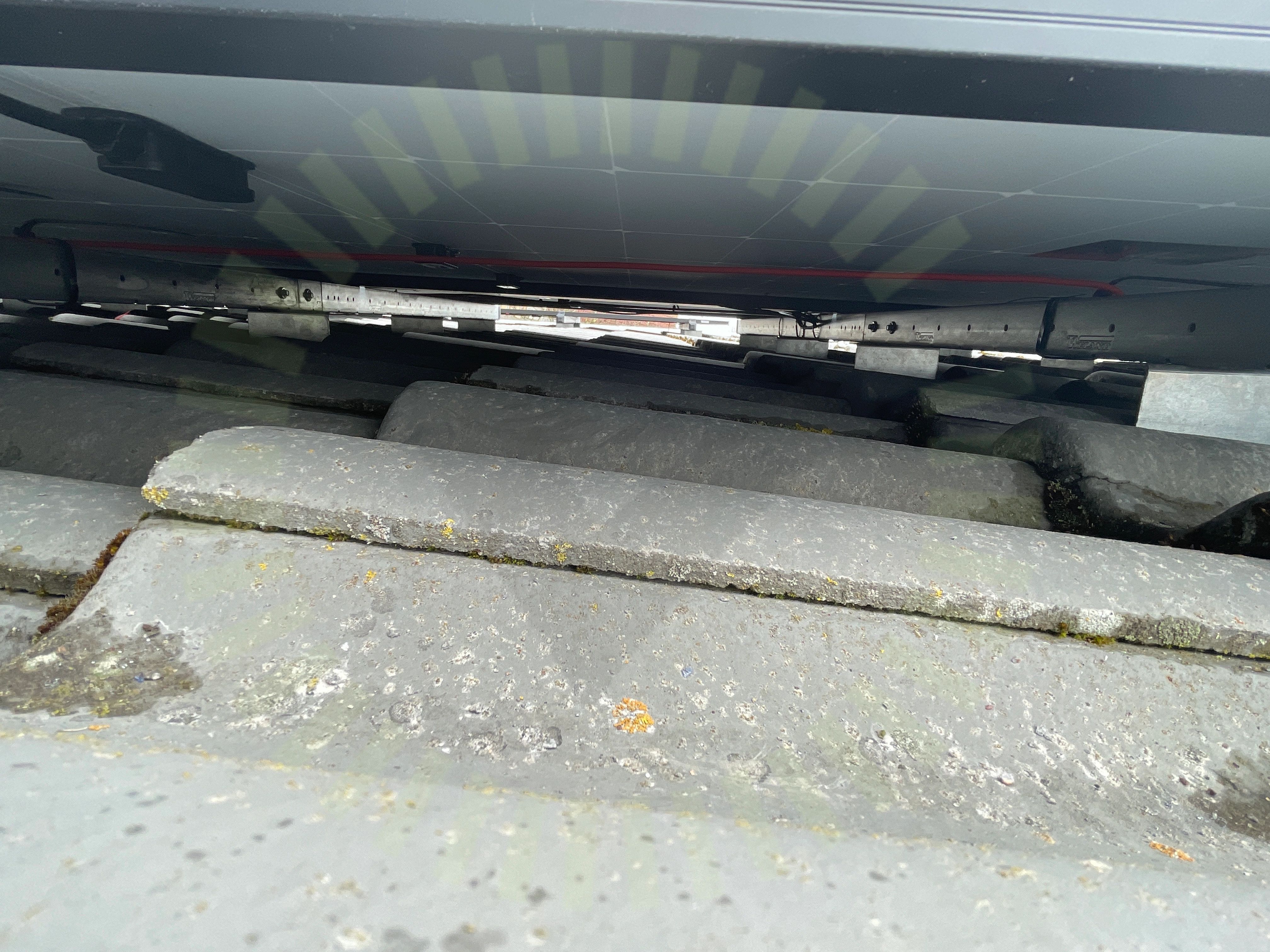

Fästens placering

Stress på kontakter

Kabeluppfästning

+ 2

93% godkända

7% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-54HBB/-V

Montagesystem

Weland Stål: Läktfästen

Växelriktare

GroWatt: MOD 3-10KTL3-XH

Tillbehör

Säkerhetsbrytare AC

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (4)Säkerhetsbrytare AC (6)Tak 1, DMEGC: DM(XXX)M10-54HBB/-V (16)Tak 1, Weland Stål: Läktfästen (24)Varselmärkning (4)Växelriktare (30)

Allmänt

Anmärkningar

1/4

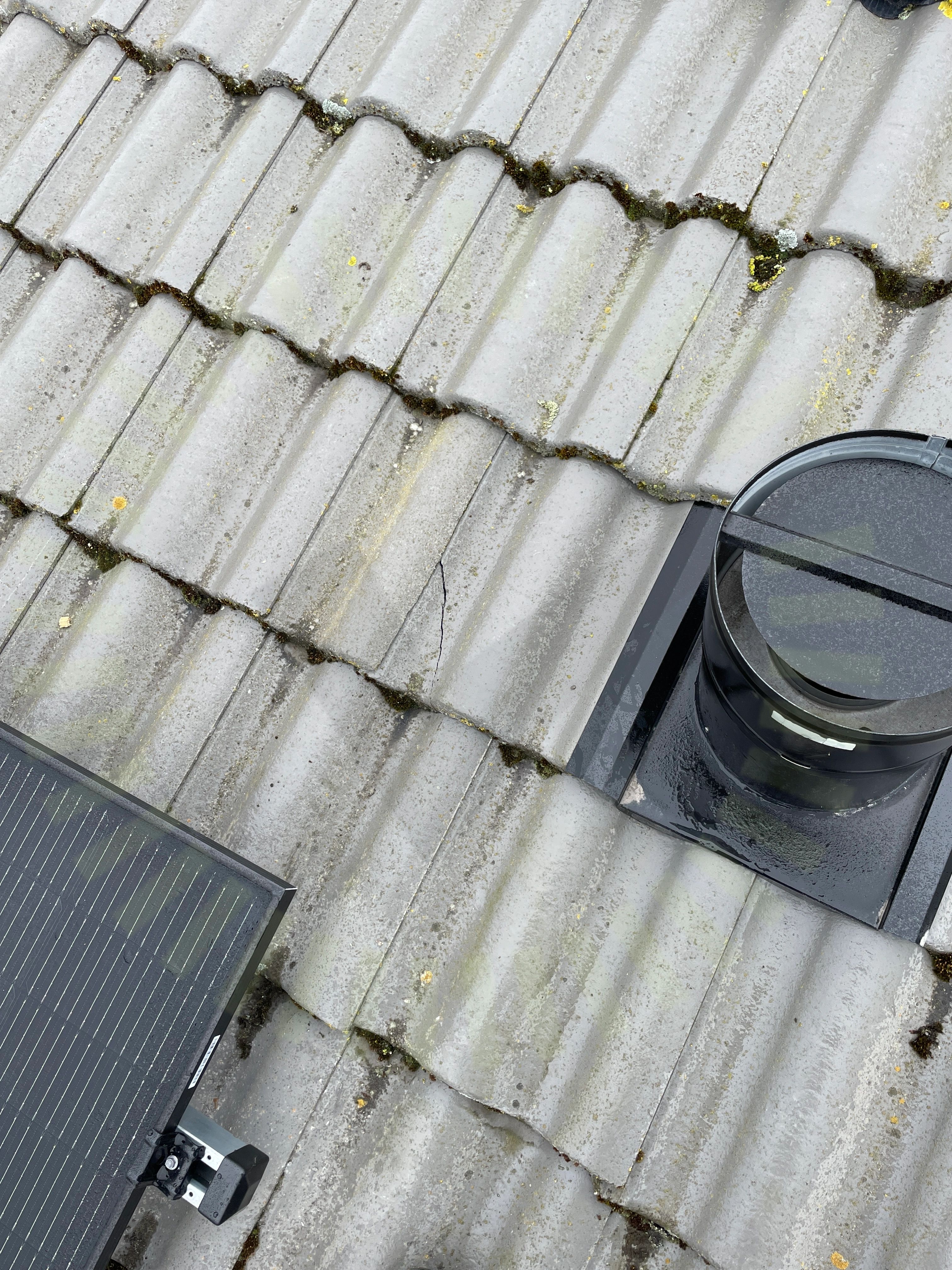

1.1 Skador

Rekommendation

Skada hittad på takpanna

Godkända kontrollpunkter

3/4

Avtal

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

2/16

3.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 11

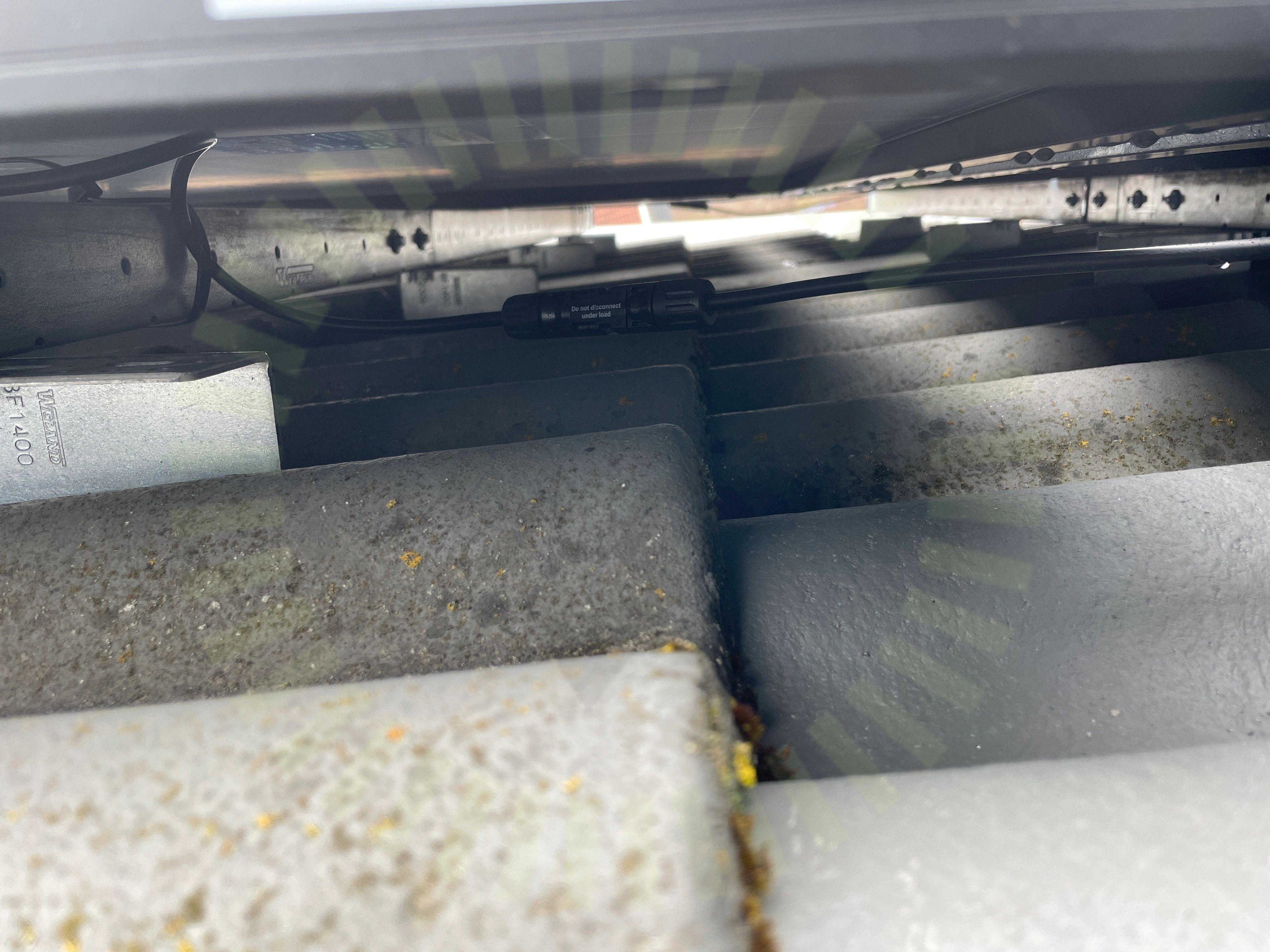

3.2 Stress på kontakter

Inte godkänd

Kontakt hänger fritt utan uppfästning bildar stress på kontakten

Godkända kontrollpunkter

14/16

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmans överlappning

Klämmornas storlek

Kontakter

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador

Skugga

Spänningar i ram

Strängförläggning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

2/21

4.1 Kabeluppfästning

Inte godkänd

Kablage ej uppfäst med tillräckligt stöd, draget mellan två skenor utan någon fästpunkt

SS 436 40 00 (712.521.101 och 522.8.4)

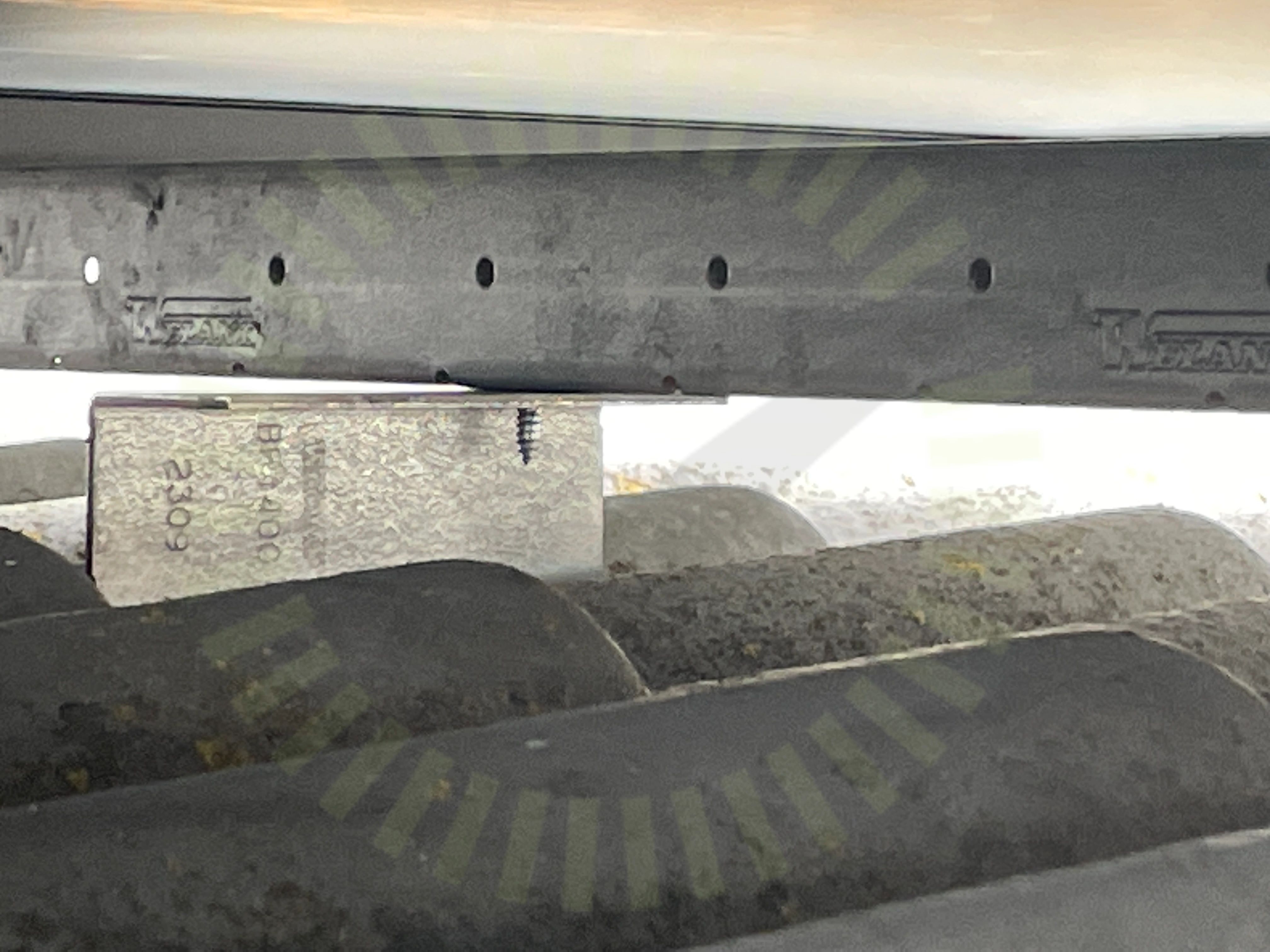

4.2 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Enbart en skruv

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

19/21

Främmande material

Klämmor rätt förläggning

Läktinfästning

Mittklämma skruv

Mittklämmor

Shims

Skarp kant

Skenornas överhäng

Skenskarvar

Skydd

Snö- och Vindlastberäkning

Takgenomföring

Takkrokarnas CC

Tvådelad Takkrok

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/30

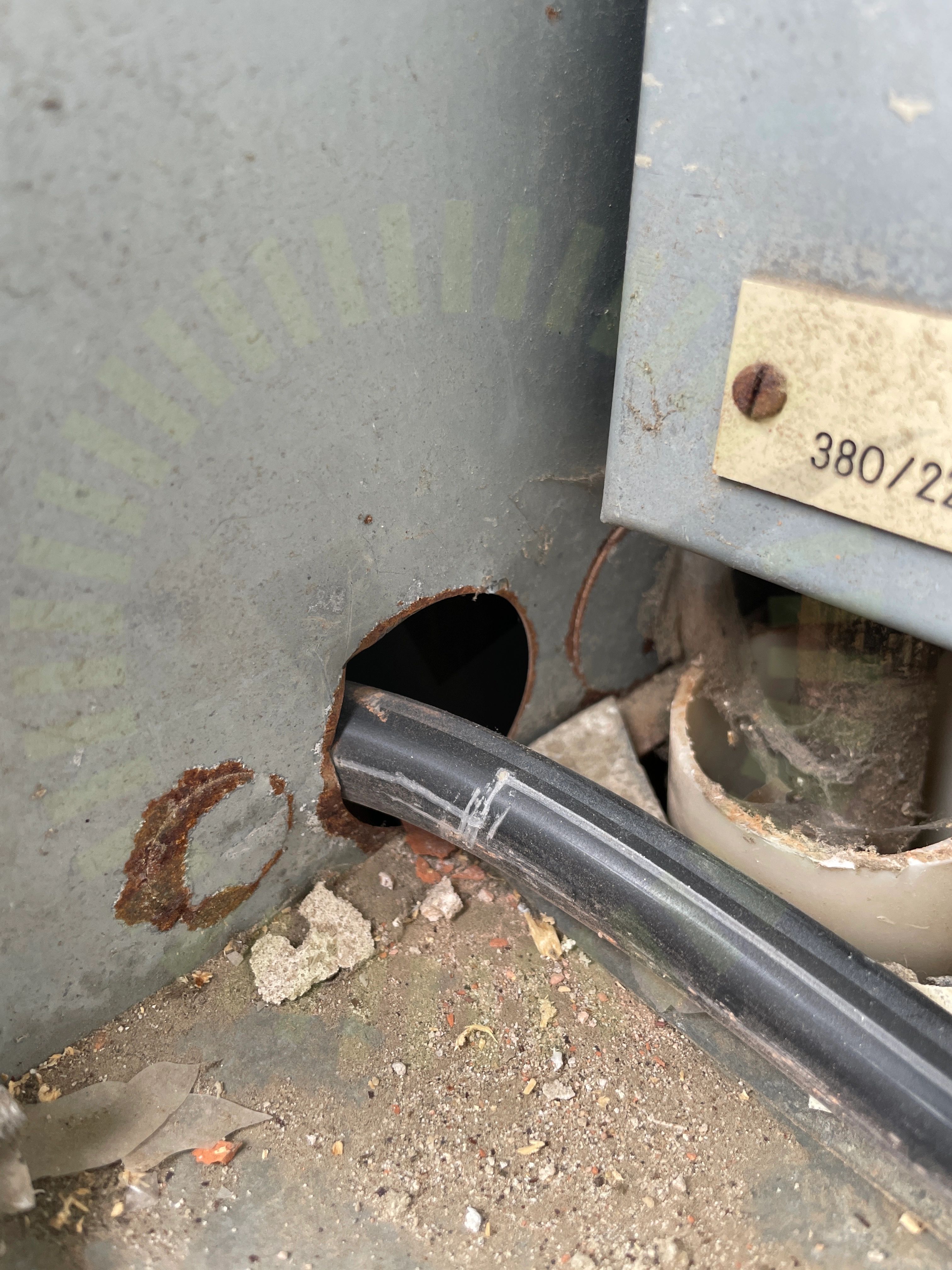

6.1 AC kablage skarp kant

Inte godkänd

Kabel ligger mot skarp kant.

Godkända kontrollpunkter

29/30

AC Anslutning Växelriktare

AC Böjradie

AC Genomföringar

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

Avstånd närliggande objekt

Bakomliggande material

DC Genomföringar

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Infästning

Jordning av chassi

Ledare Fastspända

Märkning

Säkringsdimension

Ventilation

Väderskydd

Växelriktarens IP klassning
