Besiktningsrapport

9.7

Installation genom

Nova Solar

Datum

5 mars 2025

Ort

Halmstad, Hallands län

Kabeluppfästning

Anslutning av ledare

Genomföringar

+ 1

96% godkända

4% ej godkända

Om installationen

Paneler

Trina: TSM-NEG9RC.27

Montagesystem

Nordmount Panntak: Bärläkt

Växelriktare

SAJ: H2-(5-10)K-T2

Batteri

SAJ: B2-(5.1-25.6)-HV1

Tillbehör

Säkerhetsbrytare AC

Tillbehör

CHINT: DTSU666

Tillbehör

Undercentral

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (13)Smartmätare (5)Säkerhetsbrytare AC (7)Tak 1, Nordmount Panntak: Bärläkt (27)Tak 1, Trina: TSM-NEG9RC.27 (13)Undercentral (6)Varselmärkning (4)Växelriktare (35)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Godkända kontrollpunkter

13/13

Anslutning till växelriktare

Avstånd närliggande objekt

Batteri PE

Batterikåpor

DC anslutning batteri

Fastsäkring av produkt

Lutning

Sammansättning av komponenter

Signalkabel batteri

Skador

Tillgång till batteriet

Uppfästning av kablage

Väderskydd

Smartmätare

Godkända kontrollpunkter

5/5

Anslutning av CT klämmor

Matning till smartmätare

Placering av CT klämmor

Signalkabel till växelriktaren

Skador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

1/27

5.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

20/27

Använd skruv

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Klämmornas överlappning

Liggande skenor

Mittklämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takkrokarnas CC

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

6/27

Blandning av infästningar

Bärläktens dimension

Läktinfästning

Råspontsinfästning metod 1

Råspontsinfästning metod 2

Takgenomföring

Tak 1, Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

11/13

Dräneringshål

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Ej tillgängligt vid besiktning

2/13

Förbindelse av kontakter

Strängförläggning

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

4/35

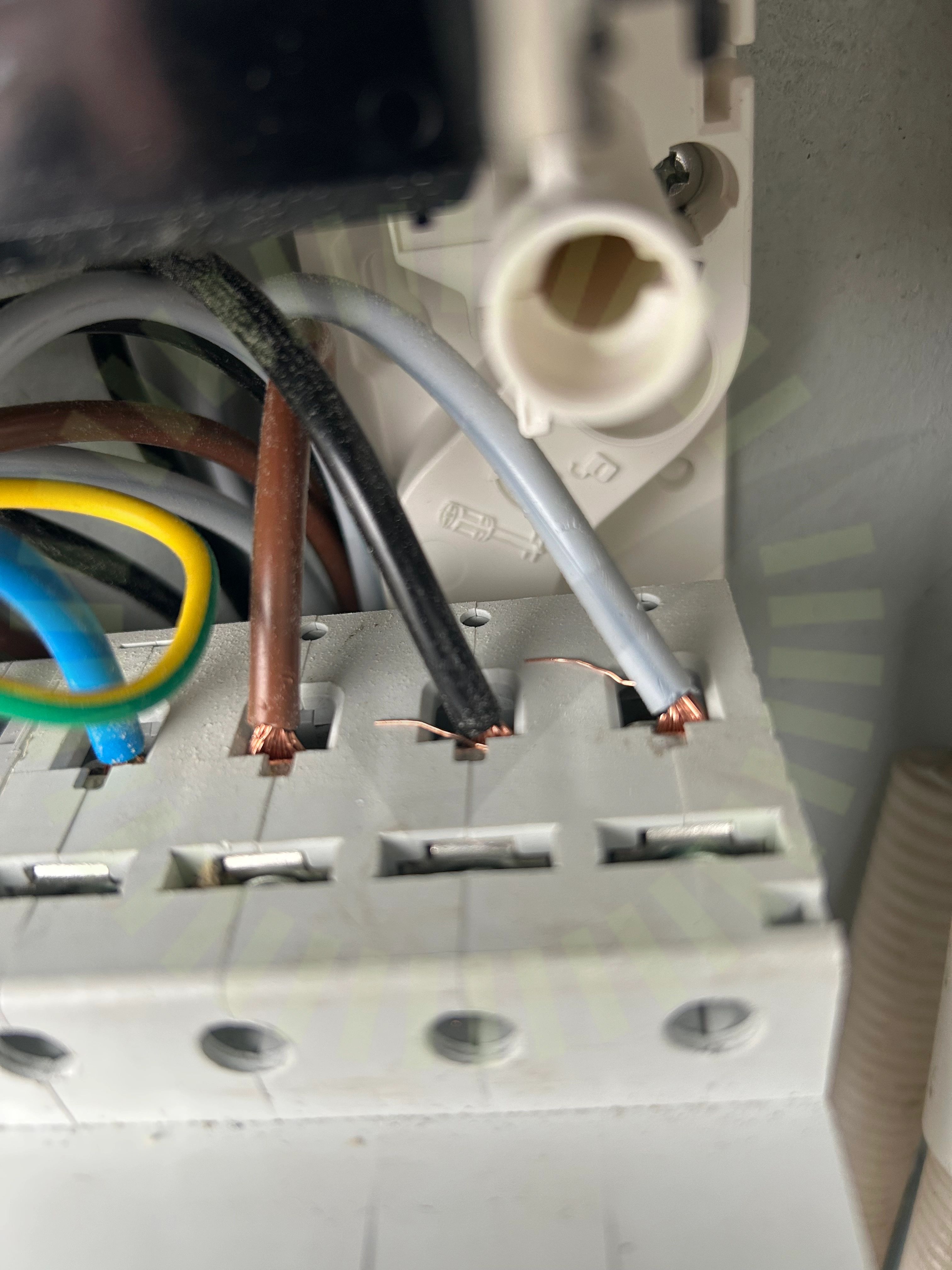

9.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint. Gäller på flera ställen i undercentralen.

SS 436 40 00 (134.1.4)

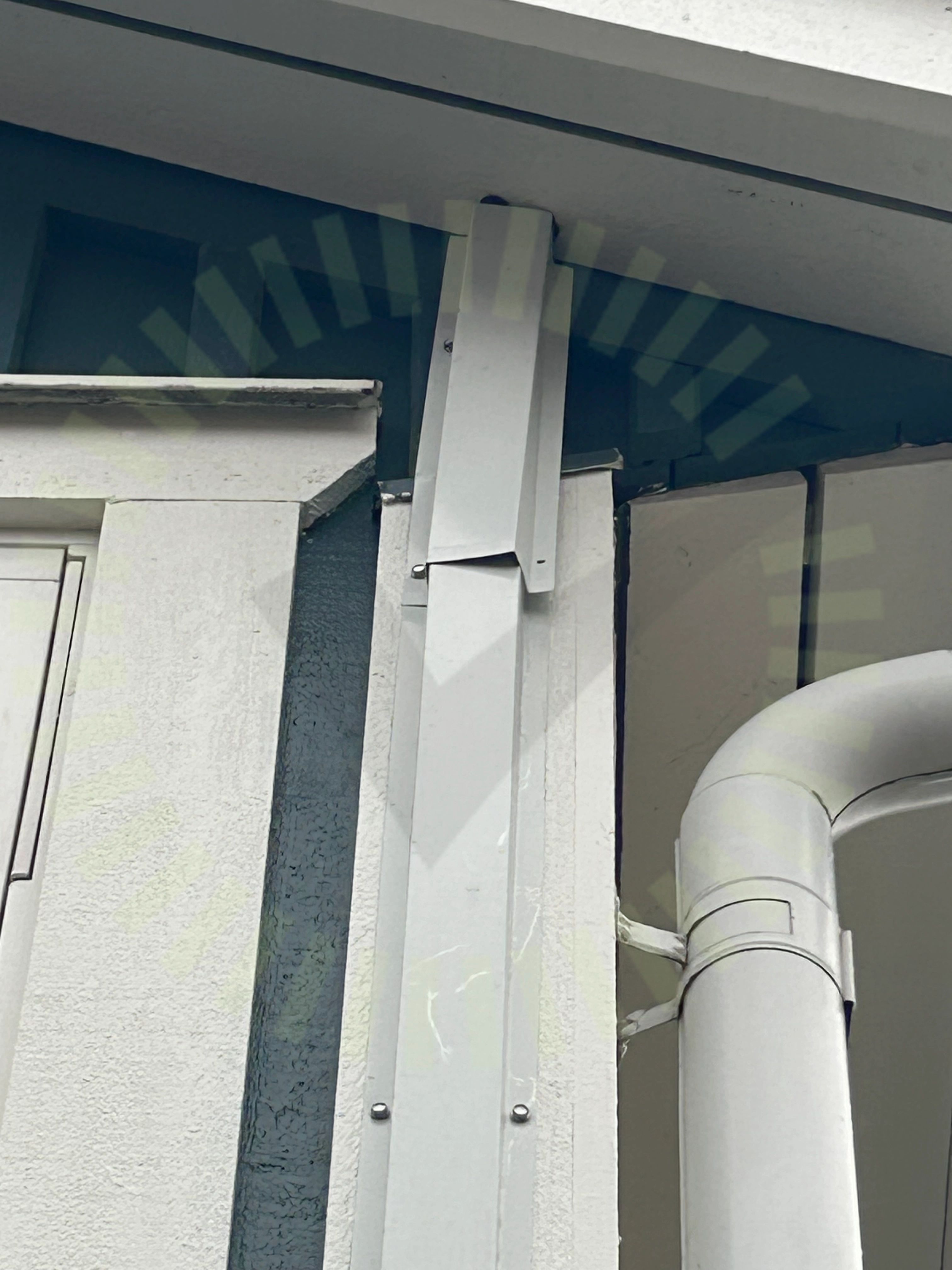

9.2 DC Kablage förläggning

Inte godkänd

Kabelskydd är inte lämpligt fastsatt.

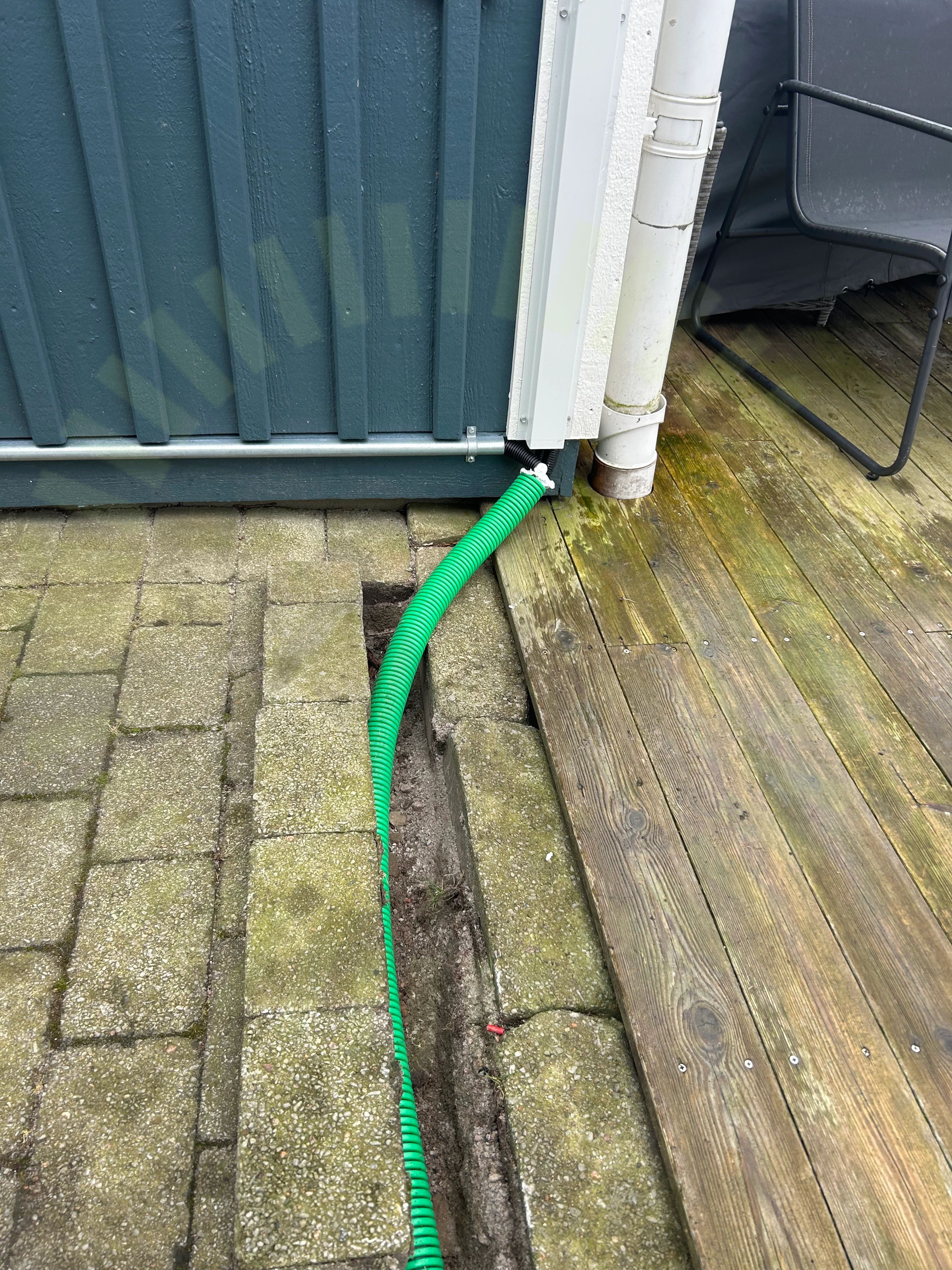

9.3 DC Kablage skydd

Inte godkänd

Enligt överenskommelse mellan installatör och kund skulle kunden gräva igen markslangen efter montage. Slangen är dock för kort och kunden kan inte gräva igen kabeldiket.

9.4 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

31/35

AC kablage förläggning

AC Kablage förläggning

Anslutning av växelriktare

Avstånd närliggande objekt

DC Kablage egenskaper

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Identifiering

Infästning

Jordfelsbrytare

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning
