Besiktningsrapport

9.3

Installation av

Solcellskompaniet Väst

Datum

6 mars 2024

Ort

Landvetter, Västra Götalands län

Klämmornas placering

Takgenomföring

Takkrokarnas CC

+ 3

92% godkända

8% ej godkända

Om installationen

Paneler

Jinko: Tiger Neo N-type 54HL4R-B

Optimerare

SolarEdge: S-Serie

Montagesystem

Nordmount Panntak: Bärläkt

Växelriktare

SolarEdge: SE12.5K-SE20K

Tillbehör

Undercentral

Tillbehör

Säkerhetsbrytare AC

Installerad av Solcellskompaniet Väst som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Optimerare (5)Säkerhetsbrytare AC (7)Tak 1, Jinko: Tiger Neo N-type 54HL4R-B (17)Tak 1, Nordmount Panntak: Bärläkt (26)Undercentral (9)Varselmärkning (4)Växelriktare (32)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Optimerare

Godkända kontrollpunkter

5/5

Dragavlastade

Fastsäkring av produkt

Kompatibilitet

Kontakter

Placering

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, Jinko: Tiger Neo N-type 54HL4R-B

Anmärkningar

2/17

4.1 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Installation Manual Jinko IEC updated version 2023.07.20, sida 12

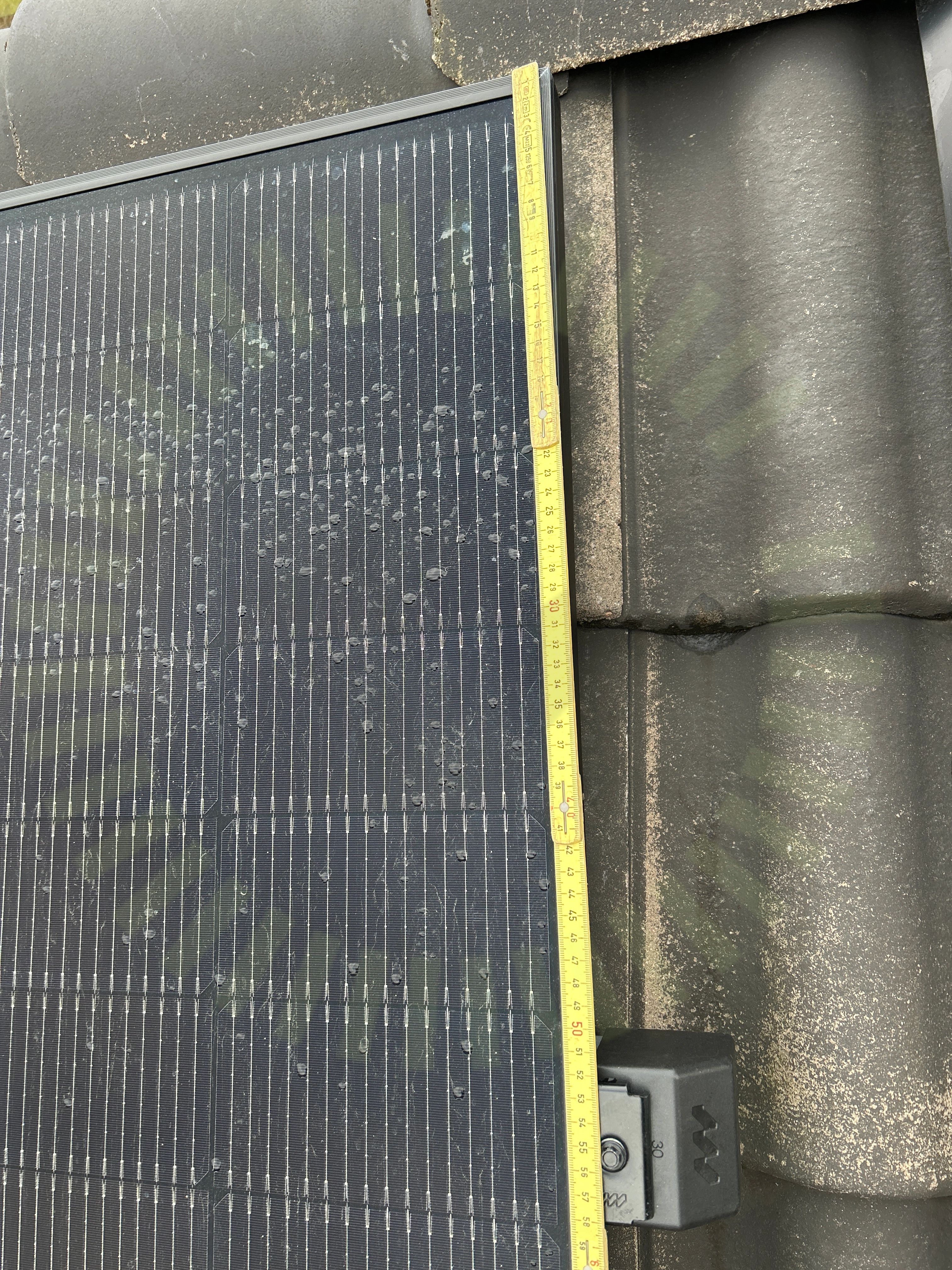

4.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual Jinko IEC updated version 2023.07.20, sida 14-15

Godkända kontrollpunkter

14/17

Avstånd till hav

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas storlek

Kontaktdon

Kopplingslåda böjradie

Panelkablaget böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

3/22

5.1 DC kabel förläggning

Inte godkänd

Kablage är olämpligt uppfäst, dc kablage ligger på taket.

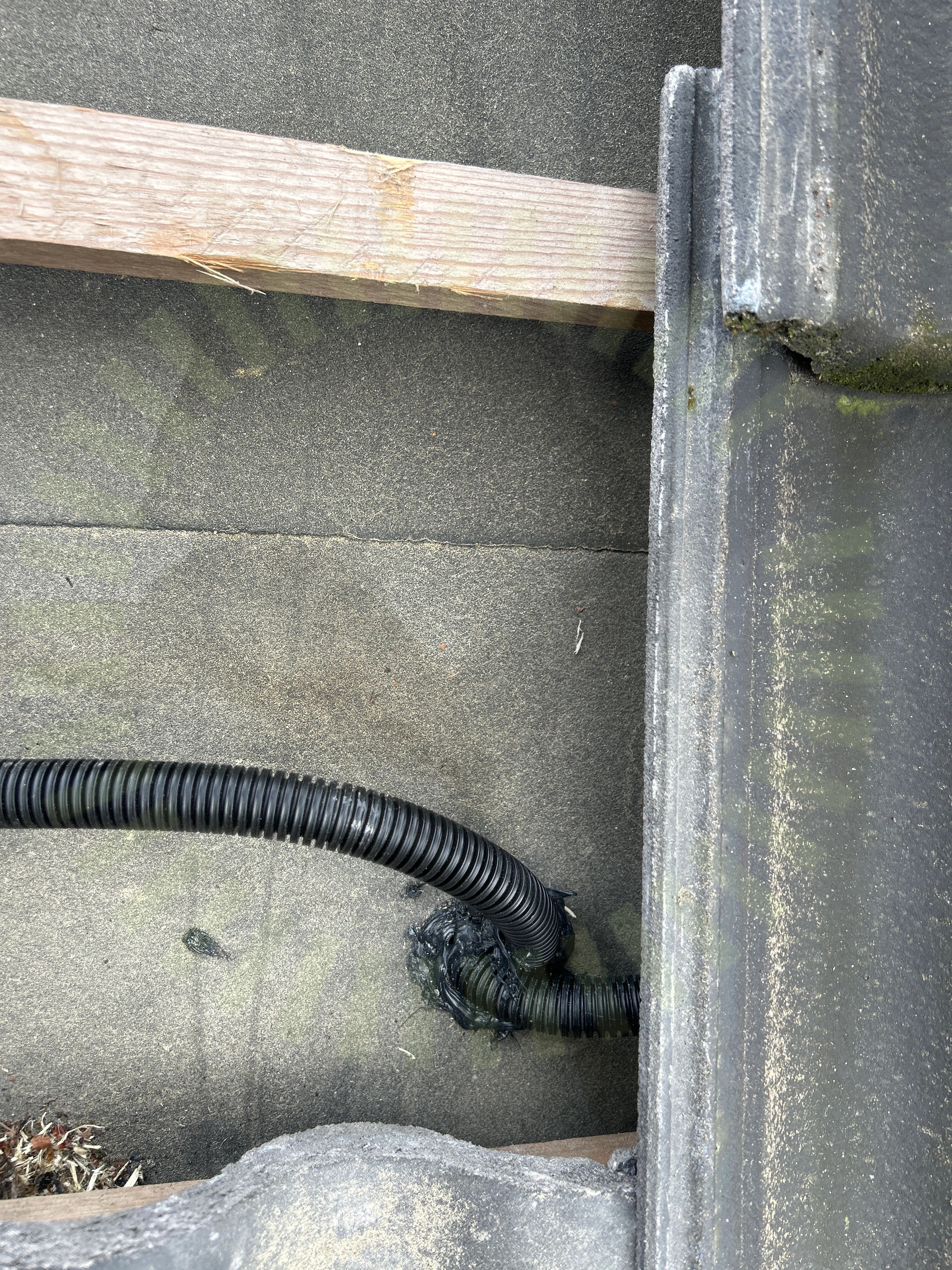

5.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

5.3 Takkrokarnas CC

Inte godkänd

Infästning är inte monterad med korrekt CC mått. Avståndet överstiger snö- och vindlastberäkningens maximala avstånd.

Snö- och vindlastberäkning

Godkända kontrollpunkter

19/22

Bärläktens dimension

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Klämmornas överlappning

Läktinfästning

Mittklämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Undercentral

Anmärkningar

1/8

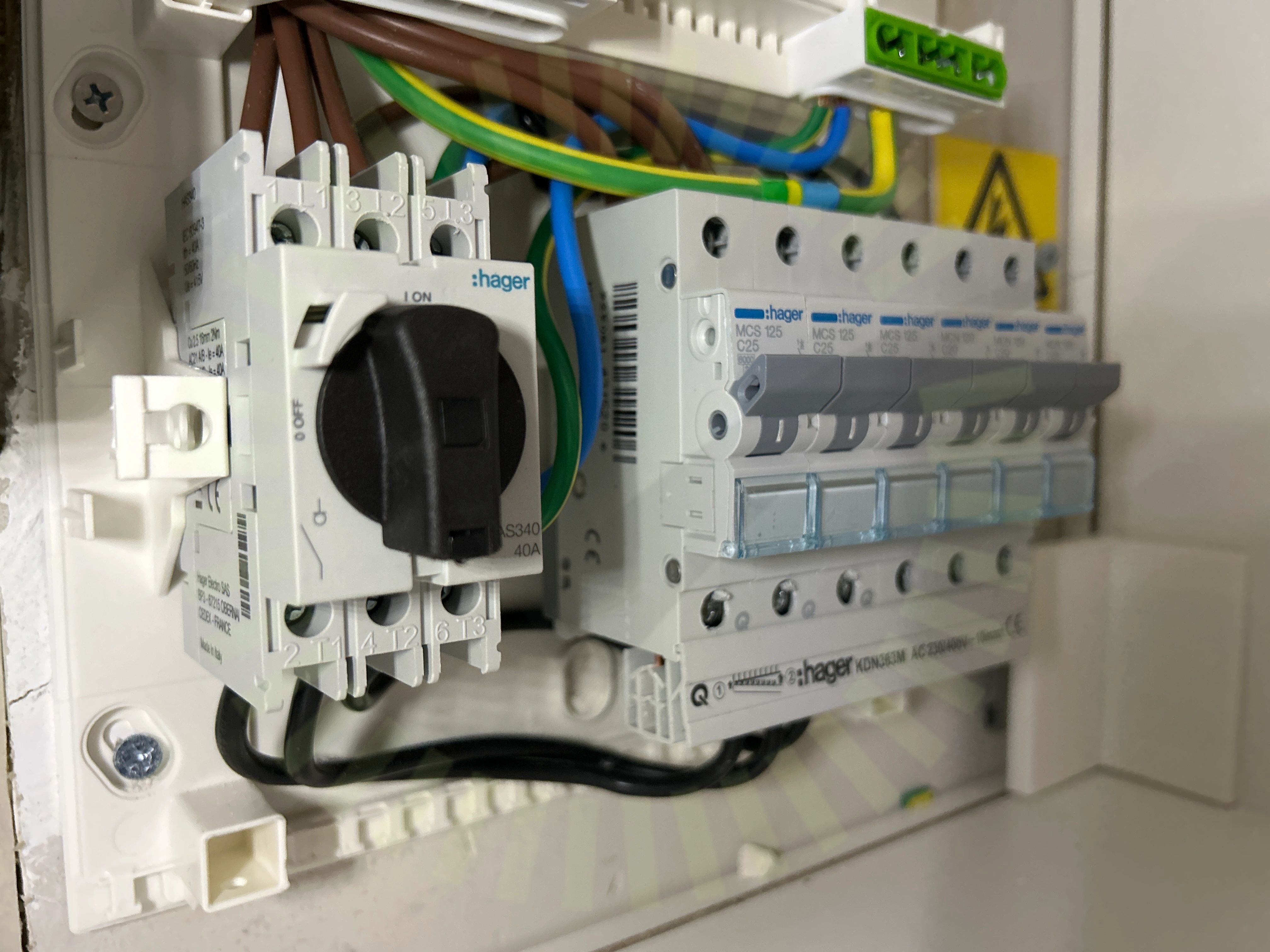

6.1 Ändskydd fasskena

Inte godkänd

Fasskena saknar ändskydd.

Godkända kontrollpunkter

7/8

Fasskena

Infästning

IP-Klassning

Kabelinföringar

PEN-ledare

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/4

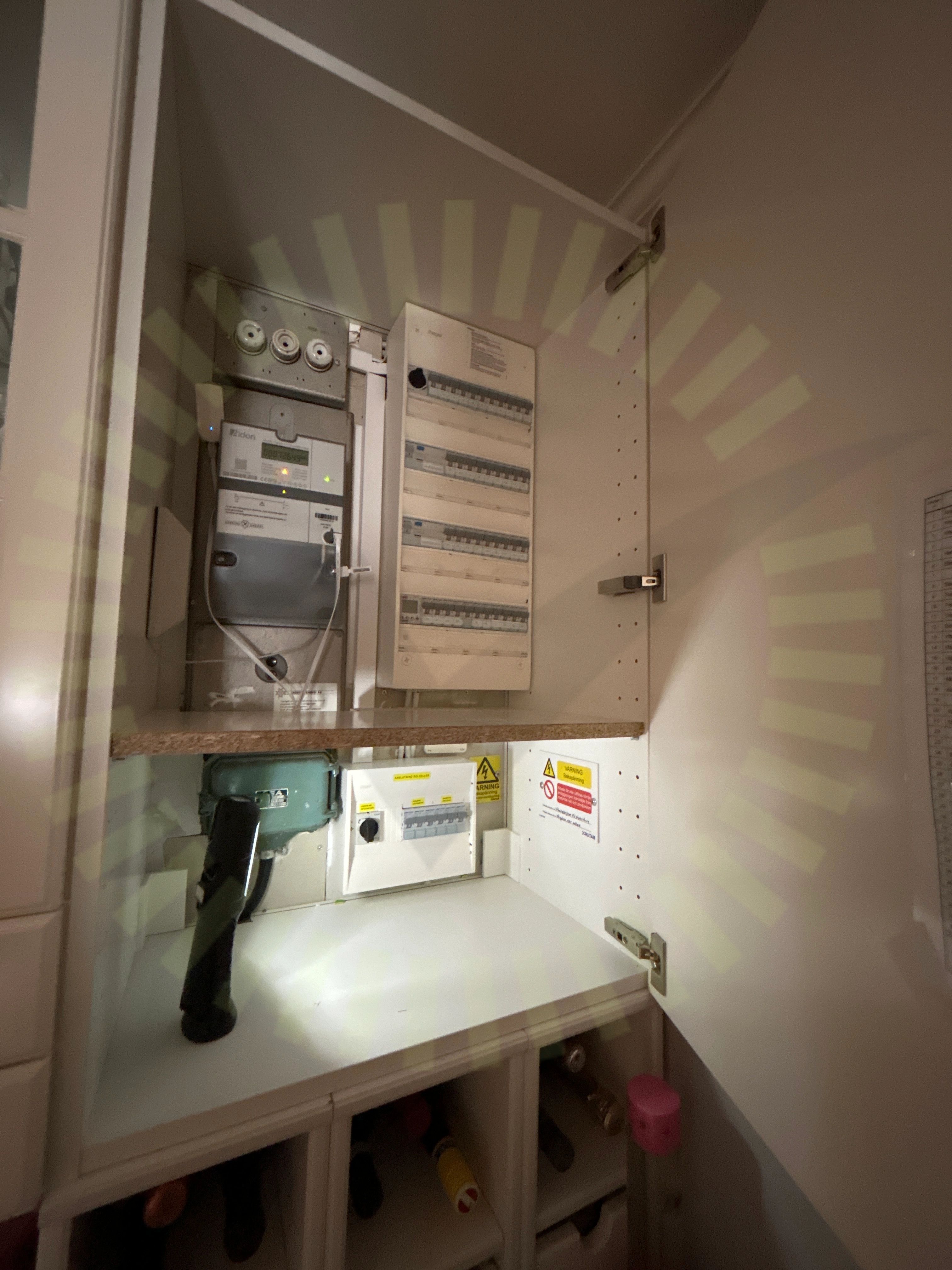

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

32/32

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Avstånd till havet

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

Dubbel matning

Enkelisolerade ledare

Fastsäkring av växelriktare

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Tätningsinsats

Vinkel

Väderbeständigt material

Växelriktarens IP klassning

Växelriktarens kontakter
