Besiktningsrapport

7.7

Installation av

CellSolar

Datum

22 februari 2022

Ort

Vänersborg, Västra Götalands län

Likströmskabel: Uppfästning

Skenor: Överhäng

Skenor: Skarv

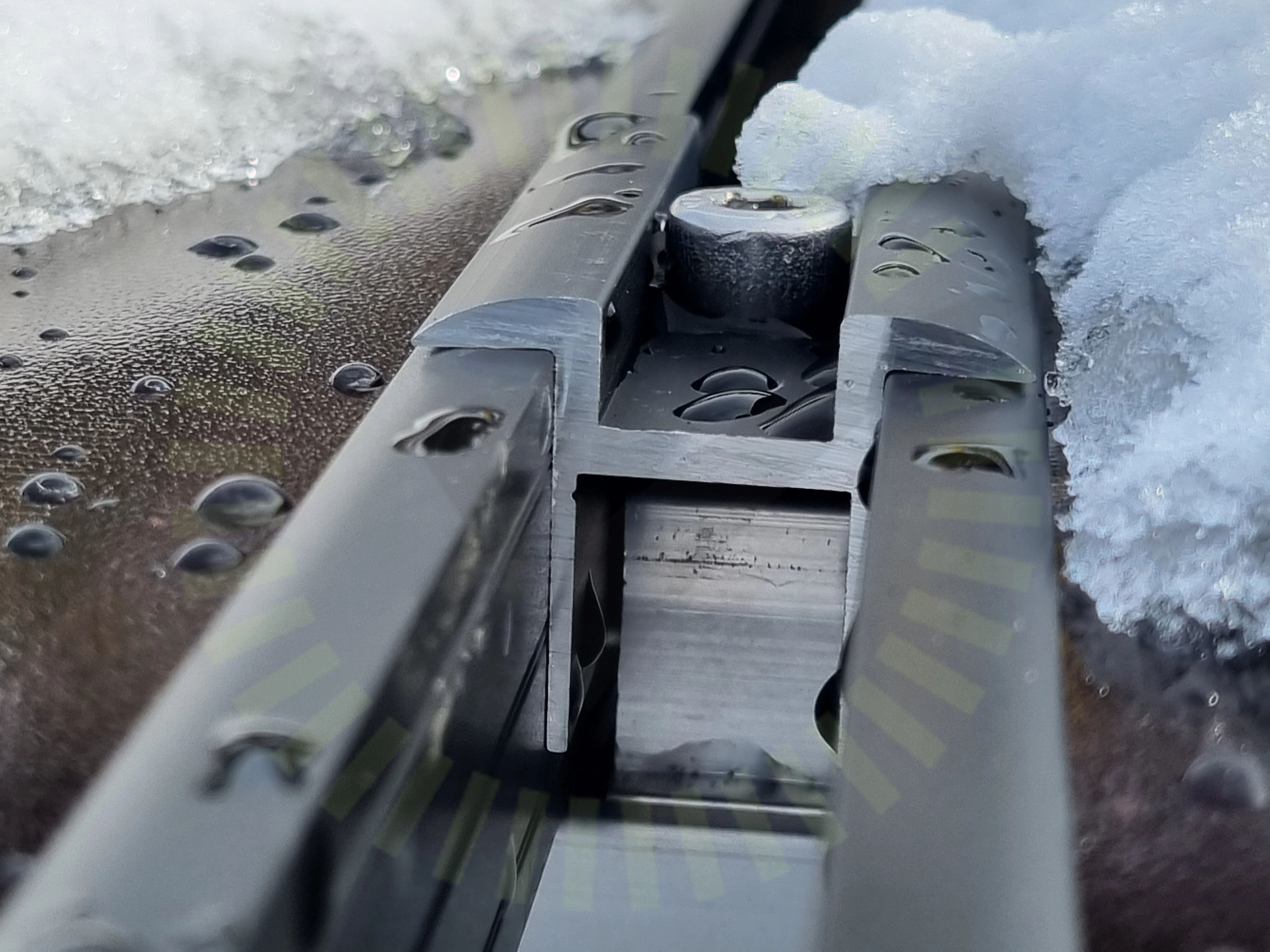

+ 1

84% godkända

16% ej godkända

Om installationen

Paneler

HiE-S(XXX)VG (BF+BB)

Montagesystem

Single Rail: CrossHook 4S

Växelriktare

SUN2000 (12-17KTL)-M2

Tillbehör

Arbetsbrytare

Installerad av CellSolar som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (5)Dokumentation (7)Elektriskt (27)Tak: Villa (34)Växelriktare: SUN2000 (12-17KTL)-M2 (11)

Allmänt

Godkända kontrollpunkter

2/3

Skada

Skräp

Ej tillgängligt vid besiktning

1/3

Synpunkter från beställare

Dokumentation

Anmärkningar

5/5

2.1 Dokumentation: Drift och underhåll

Rekommendation

Drift och underhållsinformation kring solcellsanläggningen saknas.

2.2 Dokumentation: Flashlista

Rekommendation

Flashlista för panelerna saknas.

2.3 Dokumentation: Strängschema

Rekommendation

Strängschemat behövs för att visa var kablarna går på taket och vilka paneler det är som är sammankopplade.

2.4 Dokumentation: Växelriktare

Rekommendation

Resultatrapporten från projektering av växelriktaren saknas.

2.5 Dokumentation: Snö- och Vindlastberäkning

Inte godkänd

Tillverkarens montageanvisningar

Elektriskt

Godkända kontrollpunkter

24/25

Elektriskt: Basskydd

Elektriskt: Förläggning

Elektriskt: Kabeldimension

Elektriskt: Säkringar

Elektriskt: Val av material

Elektriskt: Åtkomlighet

Märkning

Säkerhetsbrytare: Böjradie

Säkerhetsbrytare: Egenskaper

Säkerhetsbrytare: Förskruvningar

Säkerhetsbrytare: Infästning

Säkerhetsbrytare: Placering

Säkerhetsbrytare: Rakt monterad

Transportsträckor AC: Genomföringar

Transportsträckor AC: Skador på kabel

Transportsträckor AC: Uppfästning

Transportsträckor AC: Yttre påverkan

Transportsträckor DC: Skador på kabel

Transportsträckor DC: Uppfästning

Transportsträckor DC: Yttre påverkan

Varselmärkning: Informering av solceller

Varselmärkning: Tillförlitligt fäst

Varselmärkning: Varning för backspänning

Varselmärkning: Varning för likström

Ej tillgängligt vid besiktning

1/25

Transportsträckor DC: Genomföringar

Tak: Villa

Anmärkningar

6/30

4.1 Infästning: CC mått

Inte godkänd

Infästningen är inte monterad med korrekt CC mått.

Tillverkarens anvisningar

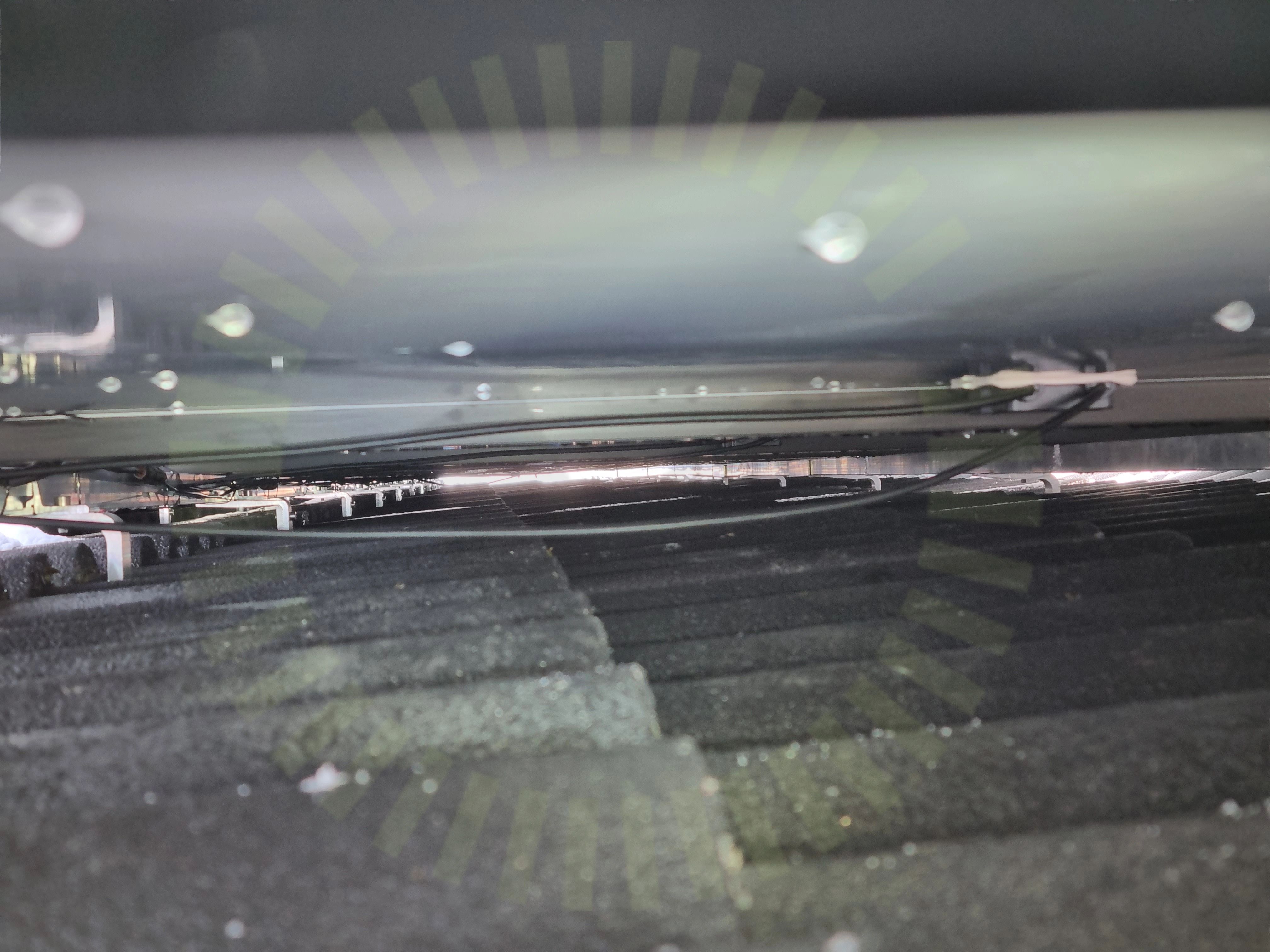

4.2 Likströmskabel: Uppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

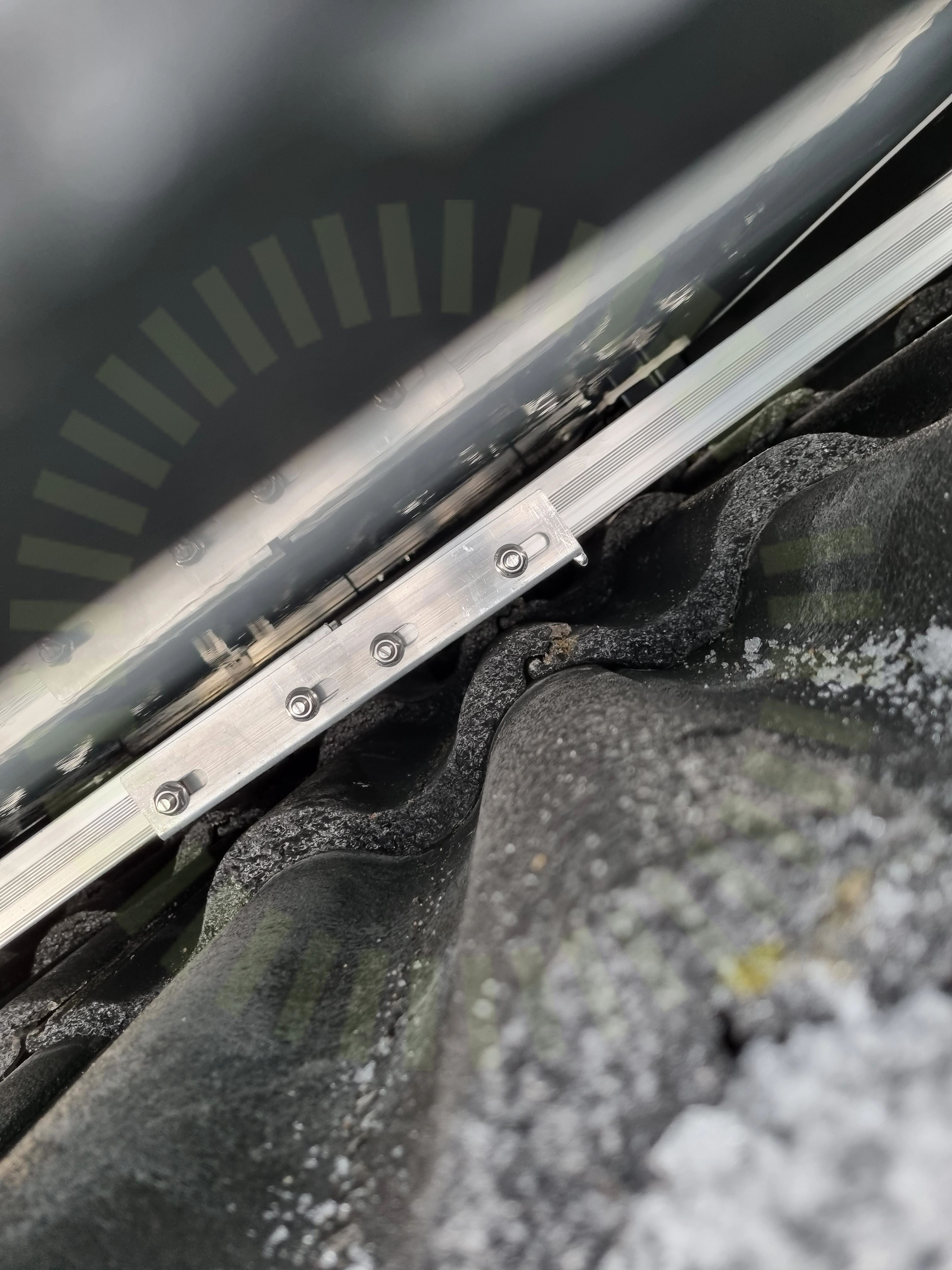

4.3 Skenor: Skarv

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat.

Tillverkarens anvisningar

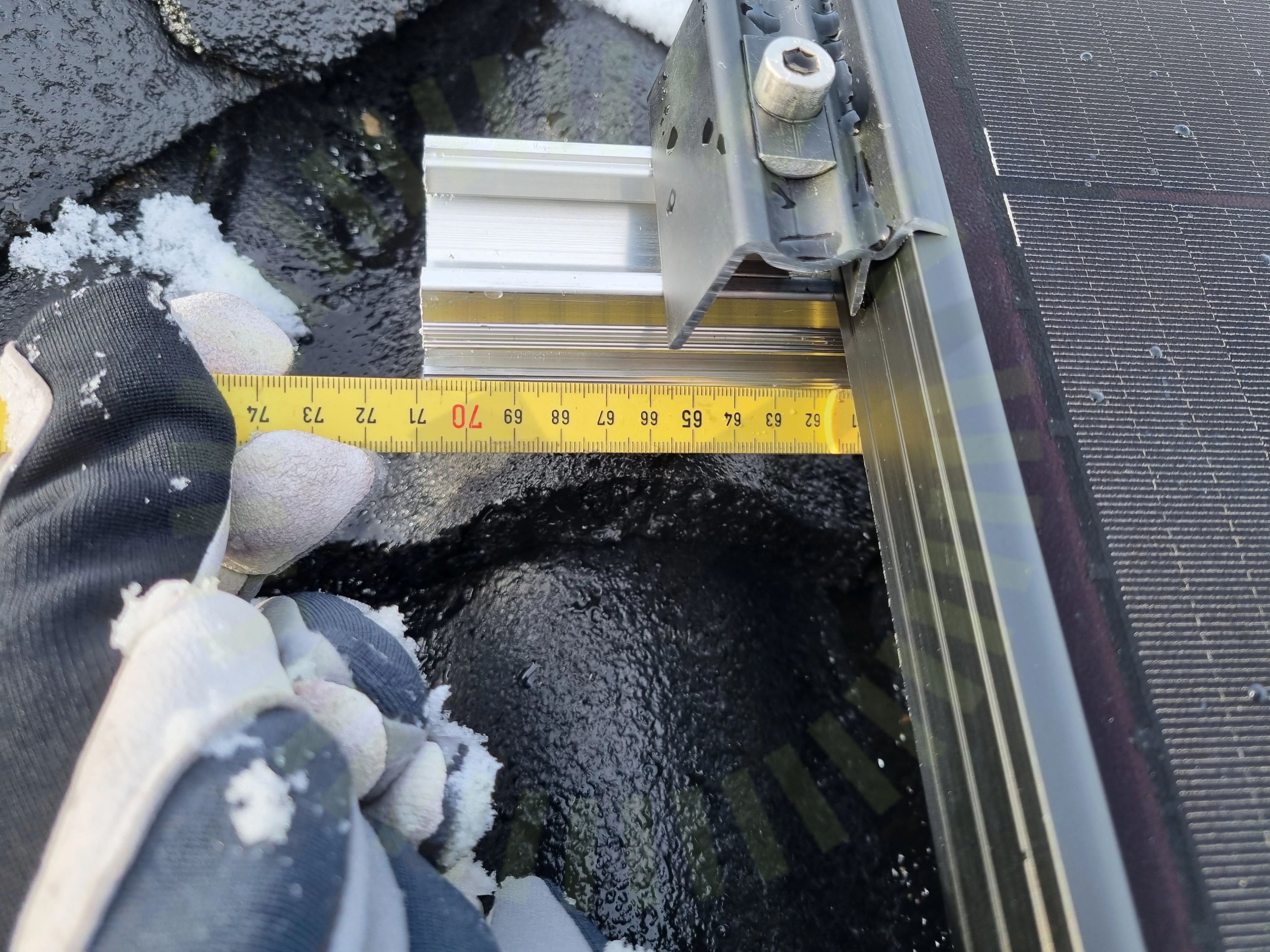

4.4 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med lastberäkningen eller tillverkarens anvisningar.

Tillverkarens anvisningar

4.5 Solpaneler: Fästen: Överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Tillverkarens anvisningar

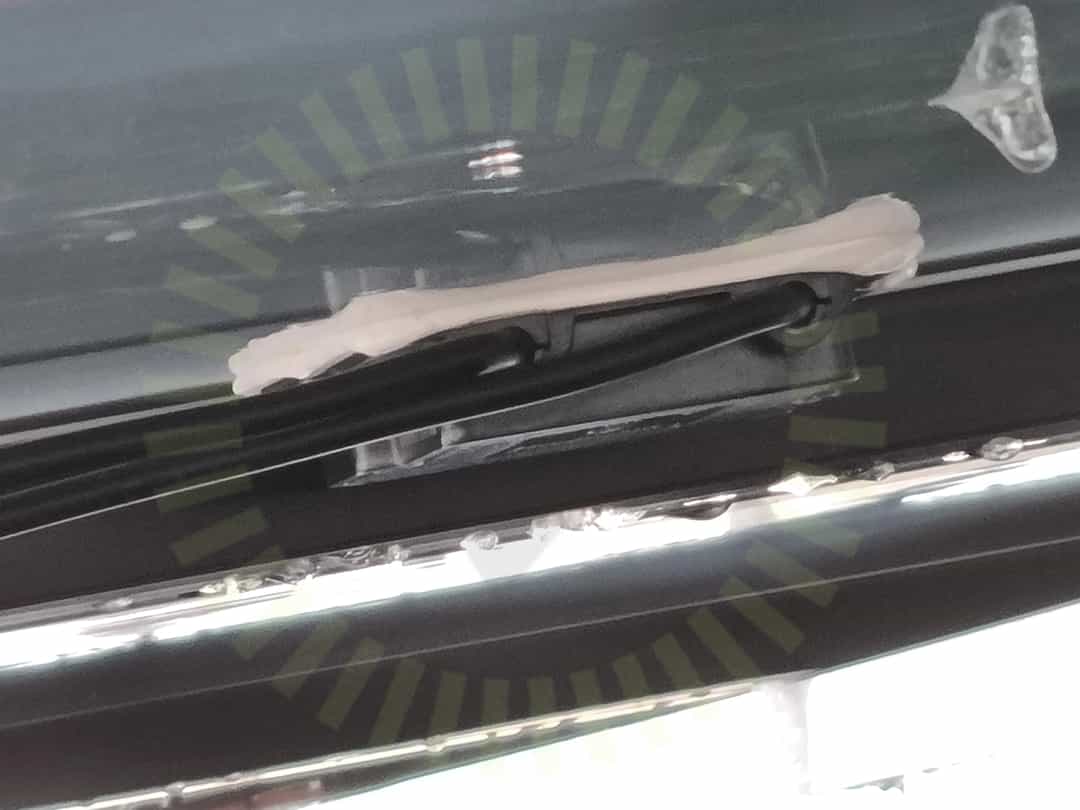

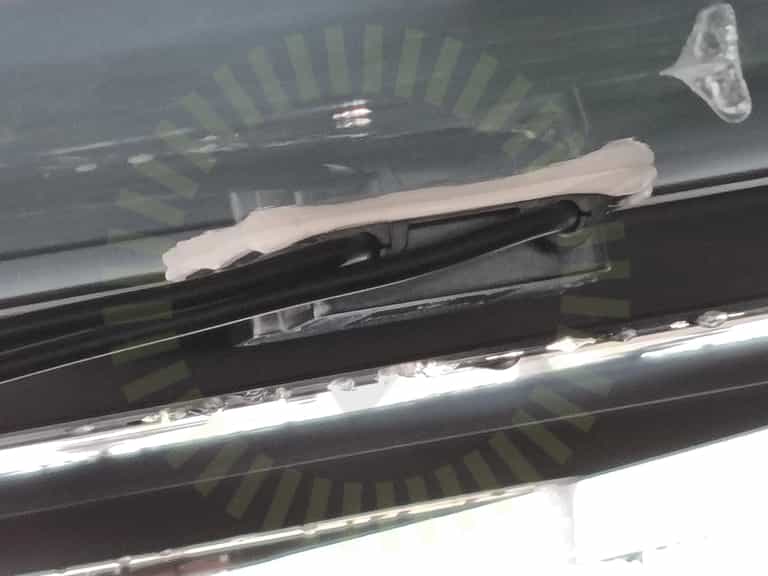

4.6 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

22/30

DC: EMC

Fästen: Slutfäste

Infästning: Infästning Takstol

Infästning: Urspårning

Likströmskabel: Skarp kant

Likströmskabel: Skydd

Likströmskabel: Väderbeständigt material

Montagesystem: Distans

Montagesystem: Skador

Montagesystem: Taklutning

Skenor: Infästning

Solpaneler: Avstånd till tak

Solpaneler: Bakstycke: Föremål

Solpaneler: Dräneringshål

Solpaneler: Fästen: Placering

Solpaneler: Fästen: Storlek

Solpaneler: Höjdskillnad

Solpaneler: Kablar: Kontakter

Solpaneler: Lutning (Rek.)

Solpaneler: Mellanrum

Solpaneler: Skador

Solpaneler: Skugga

Ej tillgängligt vid besiktning

2/30

Infästning: Avstånd panna

Infästning: Infästning Råspont

Växelriktare: SUN2000 (12-17KTL)-M2

Godkända kontrollpunkter

11/11

Placering: Avstånd

Placering: Infästning

Placering: Vinkel

Växelriktare: El: Förskruvning

Växelriktare: El: Ingångar

Växelriktare: El: Kontakter

Växelriktare: El: PE

Växelriktare: Placering: Brännbart underlag

Växelriktare: Placering: Direkt solljus

Växelriktare: Placering: Fastsäkring av produkt

Växelriktare: Placering: Utrymme
