Besiktningsrapport

9.1

Installation av

Sesol

Datum

26 april 2024

Ort

Gånghester, Västra Götalands län

Takkrokarnas CC

Skador

Skydd mot beröring

+ 4

92% godkända

8% ej godkända

Om installationen

Paneler

Longi: LR5-54HIB

Montagesystem

Nordmount Panntak: Bärläkt

Växelriktare

SunGrow: SH5-10RT

Batteri

SunGrow: SBR(XXX)

Tillbehör

Undercentral

Tillbehör

CHINT: Sungrow DTSU666

Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (16)Smartmätare (4)Tak 1, Longi: LR5-54HIB (16)Tak 1, Nordmount Panntak: Bärläkt (32)Undercentral (8)Varselmärkning (4)Växelriktare (36)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Godkända kontrollpunkter

16/16

Batteri PE

Batterimodul

Combiner box

DC anslutning

Fastsäkring av produkt

Lock och sidoskydd

Närliggande objekt

Rakt stående

Sammansättning av komponenter

Signalkabel batteri

Skador

Smartmätare

Tillgång till batteriet

Uppfästning av kablage

Utrymme

Väderskydd

Smartmätare

Godkända kontrollpunkter

4/4

Anslutning av smartmätare

Fastsäkring av produkt

Signalkabel till växelriktaren

Skador signalkablage

Tak 1, Longi: LR5-54HIB

Anmärkningar

1/16

4.1 Föremål mot bakstycke

Inte godkänd

Föremål skaver mot panelens undersida.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

Godkända kontrollpunkter

15/16

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Förläggning DC kontakter

Klämmornas placering

Kontaktdon

Kopplingslåda böjradie

Mellanrum

Panelkablagets böjradie

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Överlappning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

2/24

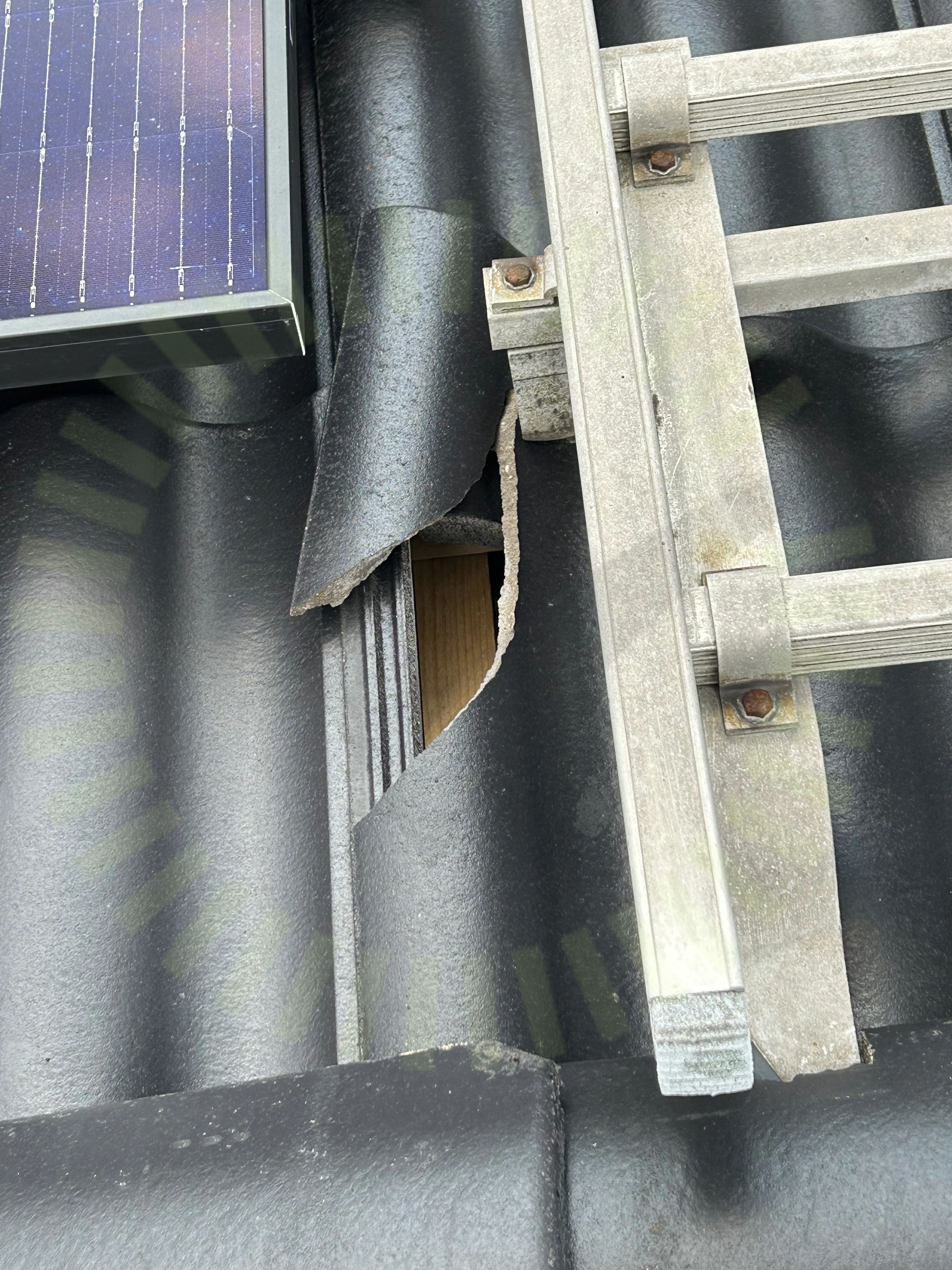

5.1 Skador

Inte godkänd

Skador noterade på taket; trasiga pannor på flera ställen.

5.2 Takkrokarnas CC

Inte godkänd

Infästning är inte monterad med korrekt CC mått. Avståndet överstiger snö- och vindlastberäkningens maximala avstånd.

Snö- och vindlastberäkning

Godkända kontrollpunkter

19/24

Använd skruv

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Klämmornas överlappning

Mittklämmor

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

3/24

Blandning av infästningar

Läktinfästning

Takgenomföring

Undercentral

Anmärkningar

2/6

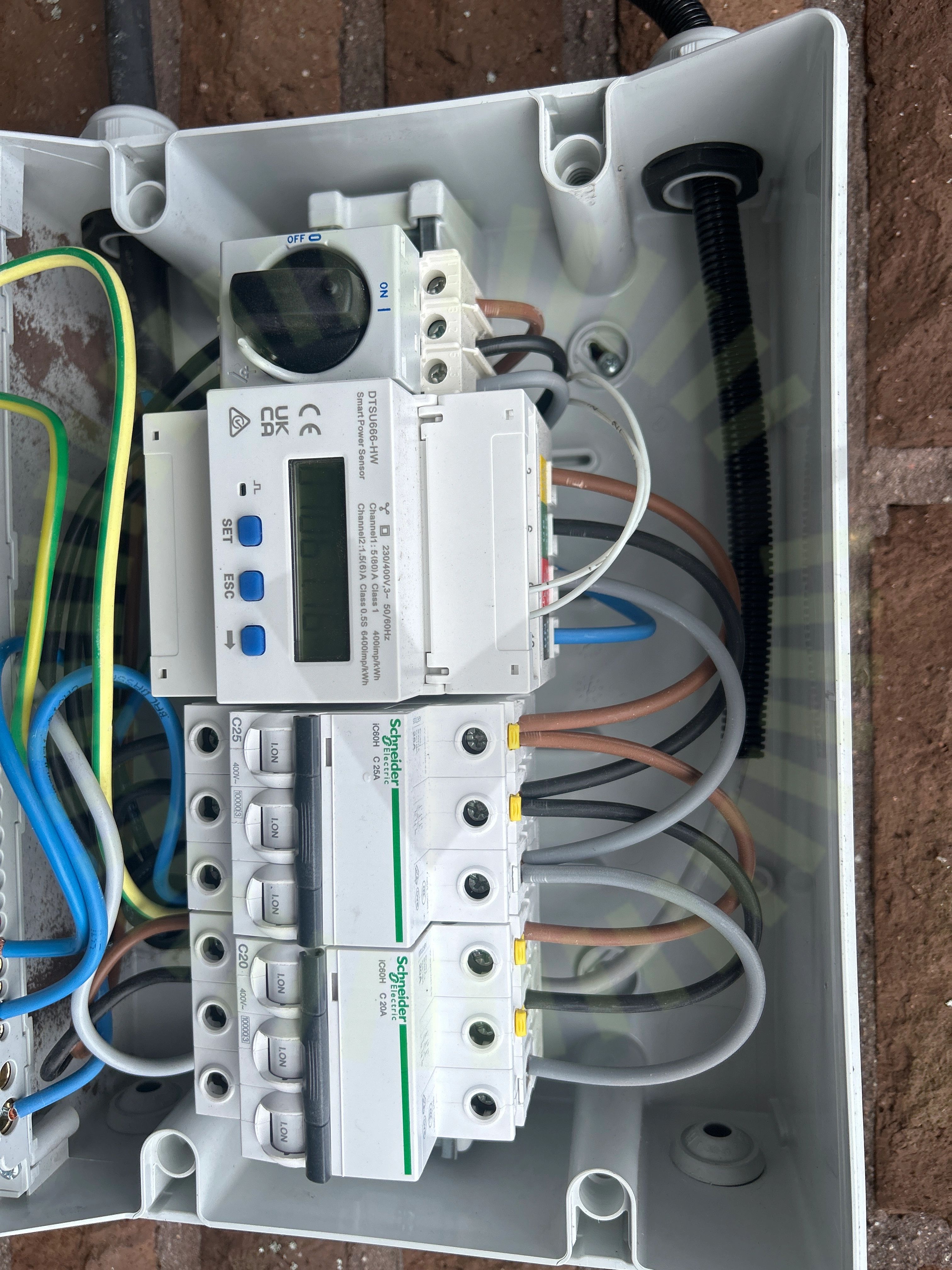

6.1 IP-Klassning

Inte godkänd

Kapslingens IP klassning har påverkats negativt vid installation. Skruvhål saknar tätning/plugg vid infästning.

6.2 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. Täcklock saknas.

SS 436 40 00 (412.2.2)

Godkända kontrollpunkter

4/6

Femledarsystem

Infästning

Kabelinföringar

Placering

Varselmärkning

Anmärkningar

1/4

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/36

8.1 AC kablage förläggning

Inte godkänd

Kablage drar in mot väggen och påfrestar växelriktarens anslutning.

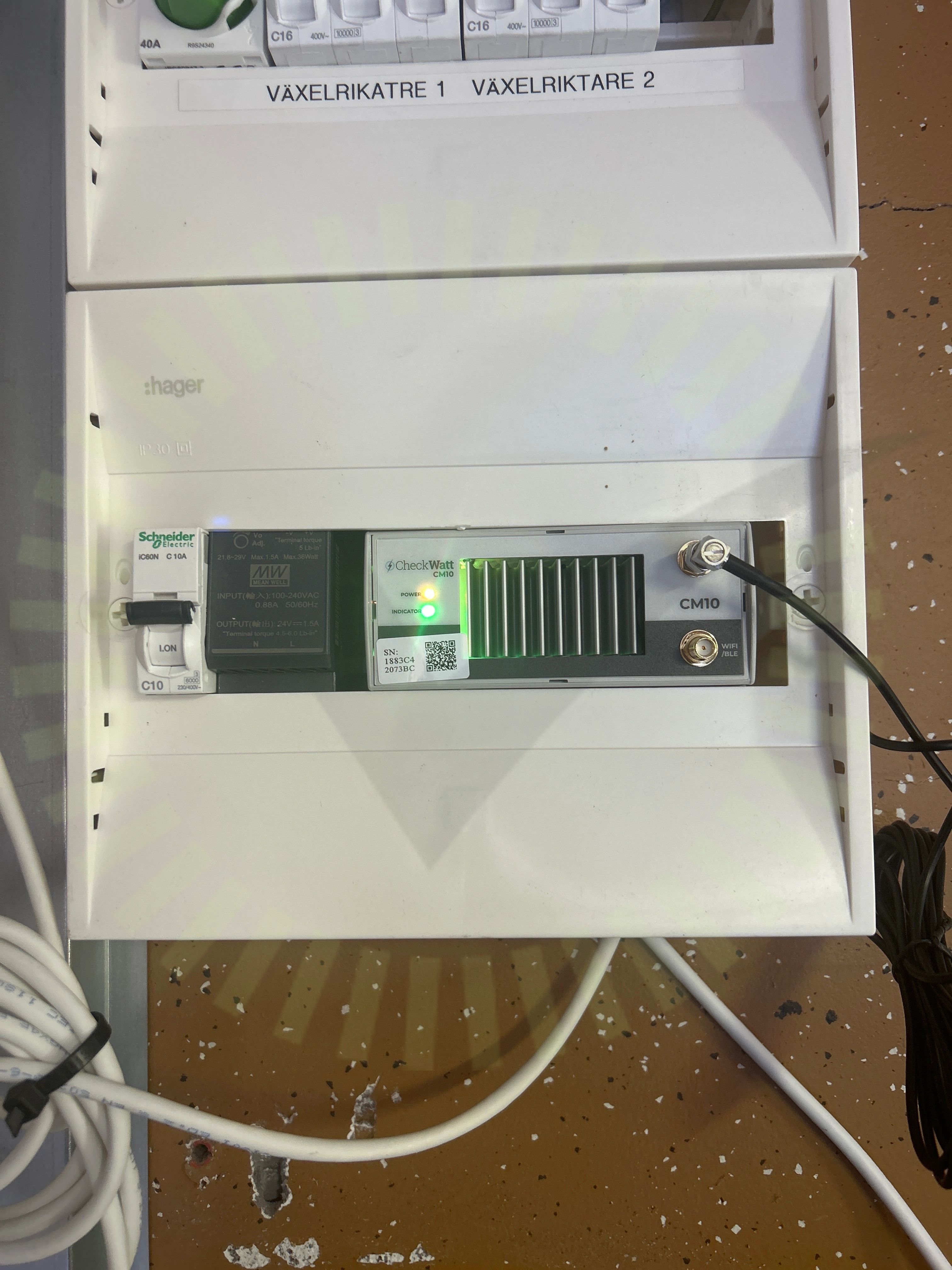

8.2 Identifiering

Inte godkänd

Märkning är inte utfört så det är tydligt vad som tillhör vad.

SS 436 40 00 (514.1)

Godkända kontrollpunkter

33/36

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

1/36

Dubbel matning
