Besiktningsrapport

8.7

Installation av

Svea Solar

Datum

28 februari 2024

Ort

Fjälkinge, Skåne län

Skenornas överhäng

Takgenomföring

Placering

94% godkända

6% ej godkända

Om installationen

Paneler

Risen: RSM40-8

Optimerare

SolarEdge: S-Serie

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

SolarEdge: SE25k-27.6k

Batteri

Sonnen ECO

Batteri

Sonnen ECO

Tillbehör

Solaredge Smartmätare

Tillbehör

Undercentral

Tillbehör

Säkerhetsbrytare DC

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (19)Säkerhetsbrytare DC (8)Tak 1, CC90- UNUM Betongpannor (28)Tak 1, Risen: RSM40-8 (18)Tak 1, SolarEdge: S-Serie (5)Undercentral (10)Varselmärkning (5)Växelriktare (36)

Allmänt

Anmärkningar

1/3

1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal. Felaktigt antal paneler är levererat.

Avtal

Godkända kontrollpunkter

2/3

Mätprotokoll DC

Strängschema

Batteri

Godkända kontrollpunkter

18/18

Anslutning batteri

CT klämmor

Fastsäkring av produkt

Fritt avstånd runt batteri

Jordfelsbrytare

Kablage

Kommunikation

Rakt stående

Skarp kant

Utrymme

Säkerhetsbrytare DC

Godkända kontrollpunkter

8/8

Böjradie

Egenskaper

Förskruvningar

Förskruvningar på ovansidan

Infästning

Placering

Rakt monterad

Yttre påverkan

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

2/23

4.1 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. CC90 har skrivit ett dokument där dem säger att de inte godkänner avsteg från manualen, felet kvarstår. Dokumentet nämner att CC90 är okej med att SveaSolar övertar garantier.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

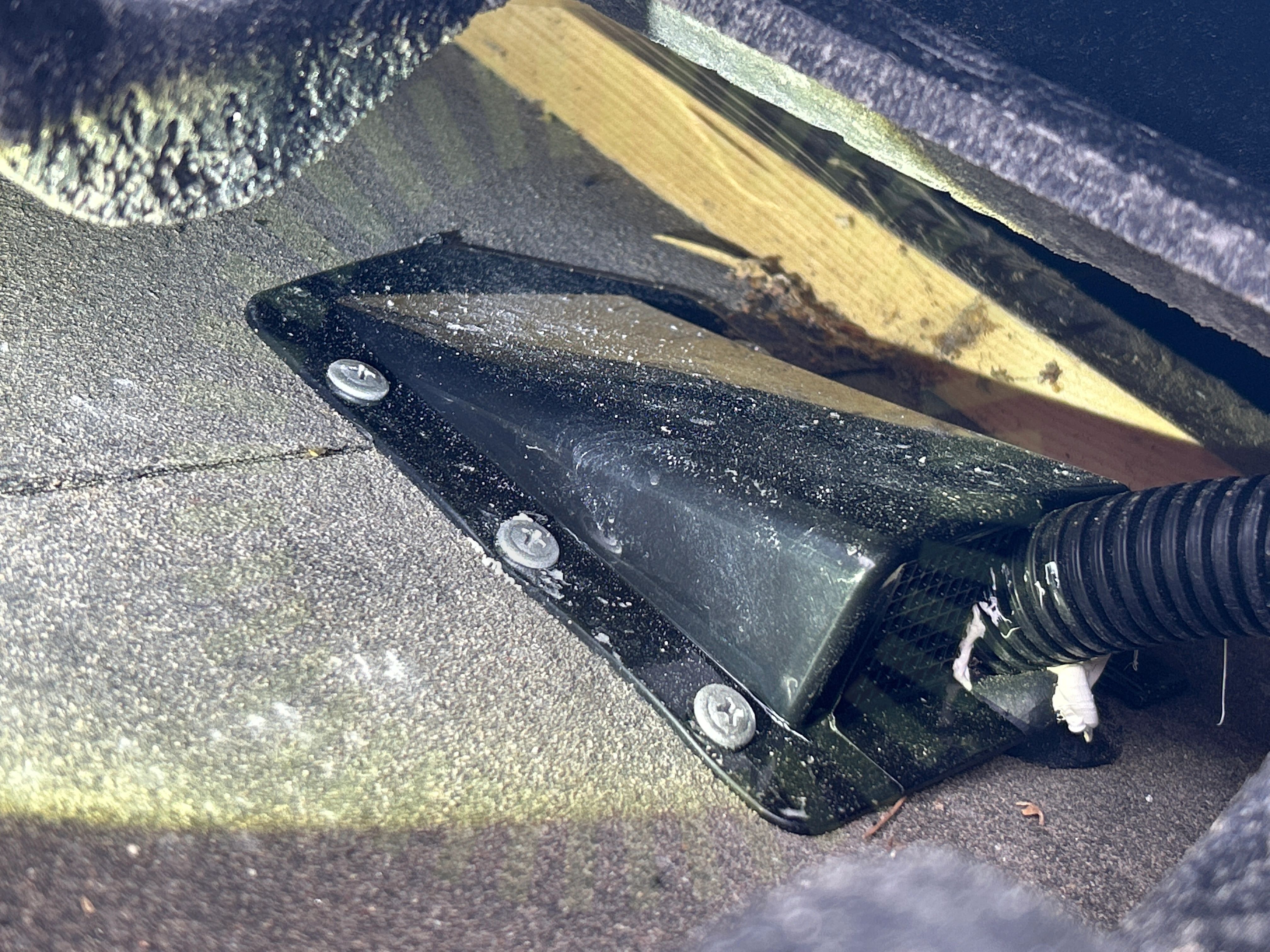

4.2 Takgenomföring

Inte godkänd

Mögelstopper är inte korrekt monterad.

Godkända kontrollpunkter

21/23

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans orientering

Klämmans placering i skena

Mittklämmor skruv

Panelramens höjd

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas infästning skruvade

Skenskarvar

Säkerhetsavstånd

Takkrokarnas CC

Takkrokarnas CC skenstart

Takkrokstyper

Väderbeständigt material

Ändklämmor

Tak 1, Risen: RSM40-8

Godkända kontrollpunkter

18/18

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas storlek

Klämmornas överlappning

Kontaktdon

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5

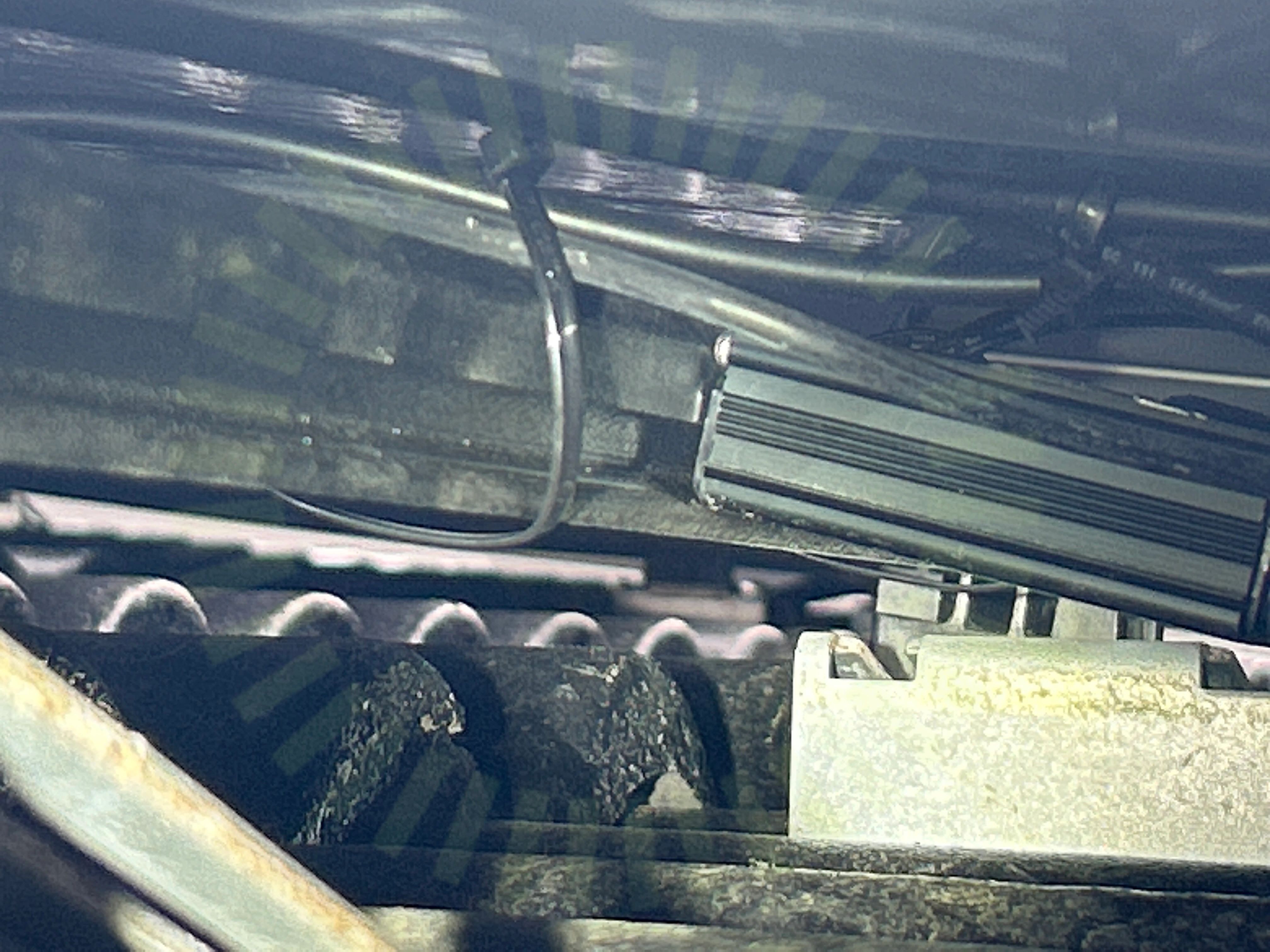

6.1 Placering

Inte godkänd

Optimerare är inte korrekt placerade. Ska ha avstånd från skenan.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5

Dragavlastade

Fastsäkring av produkt

Kompatibilitet

Kontakter

Undercentral

Godkända kontrollpunkter

7/7

Böjradie

Femledarsystem

Infästning

IP-Klassning

PEN-ledare

Skydd mot beröring

Tillgänglighet

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

3/36

9.1 Genomföringar

Inte godkänd

Genomföring inte tätad tillräckligt. Ett drag känns igenom.

9.2 Markrör

Inte godkänd

Markrör är inte förlagda på korrekt djup.

9.3 Underlag nya centraler

Inte godkänd

Ritningen som är gjord för elinstallation saknar delar av installationen.

Godkända kontrollpunkter

33/36

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till havet

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Max Spänning

DC Max Ström

Dubbel matning

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Infästning

Kabeldimensionering

Likspänningskomponenter

Max total effekt

Märkning

Skadat kablage

Skarp kant

Smartmätare

Stress på kontakter

Strängdesign

Säkringsdimension

Tätningsinsatts

Ventilation

Vinkel

Väderbeständigt material

Växelriktare direkt solljus

Växelriktarens IP klassning

Växelriktarens kontakter
