Besiktningsrapport

8.3

Installation av
Nordpolen Energi
Datum
4 september 2023
Ort
Hisings Kärra, Västra Götalands län

Kopplingslåda

Kopplingslåda

Kontaktdon

Kontaktdon

Klämmornas överlappning

Klämmornas överlappning

+ 12

+ 12
82% godkända
18% ej godkända

Om installationen

Paneler

Denim U M3B 410 BTG 108H

Optimerare

SolarEdge: S-Serie

Montagesystem

K2: SingleRail: CrossHook 3S

Växelriktare

SolarEdge: SE3K-10K

Tillbehör

Undercentral

Nordpolen Energi

Installerad av Nordpolen Energi som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt

Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema

Tak 1, Denim U M3B 410 BTG 108H

Anmärkningar
6/15

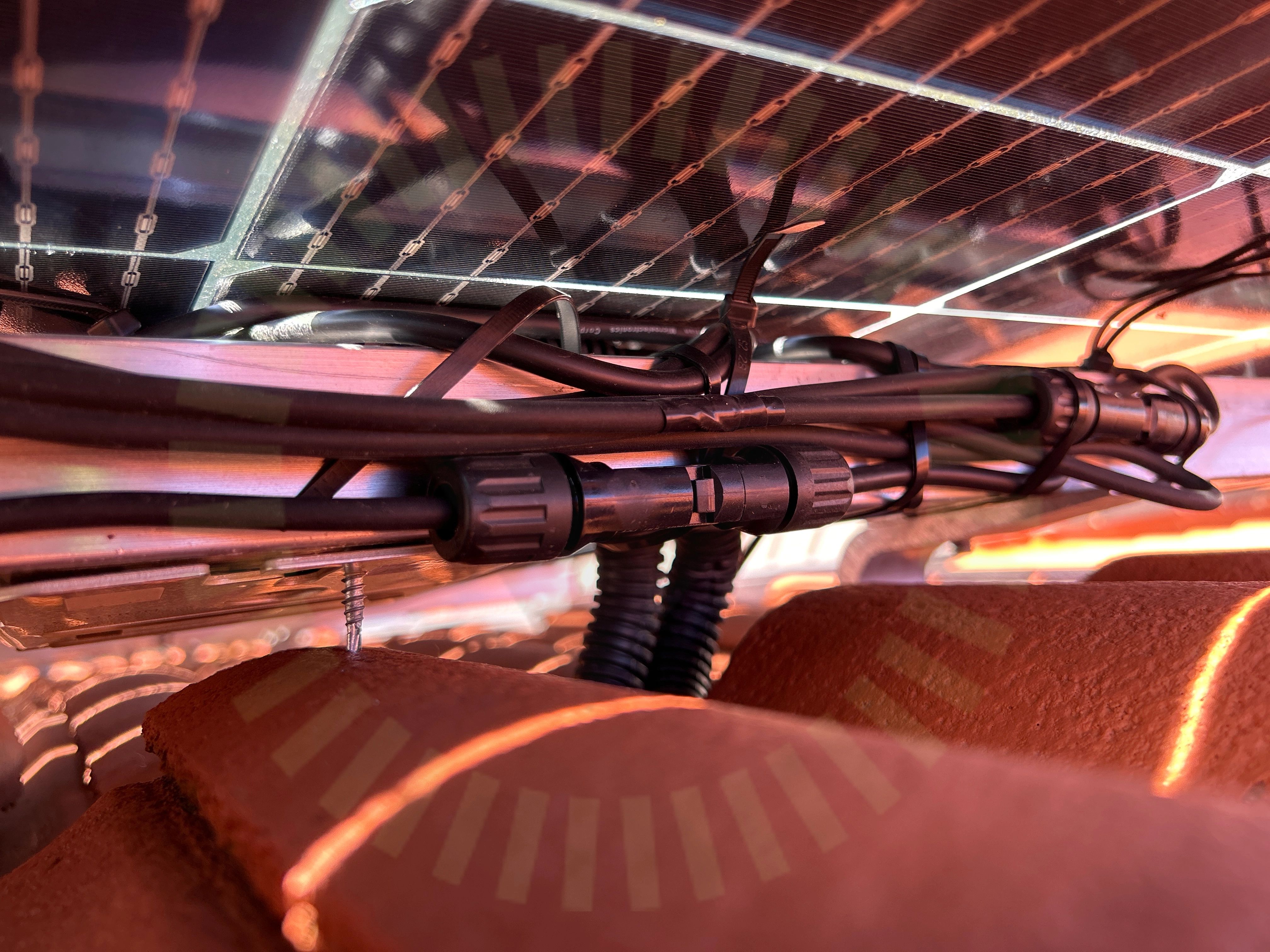

Föremål mot bakstycke
2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Denim Installation for double glass modules manual, Sida 5
Klämmornas placering
2.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Denim Installation for double glass modules manual, Sida 8-9
Klämmornas överlappning
2.3 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Denim Installation for double glass modules manual, Sida 7
Kontaktdon
2.4 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Kopplingslåda
2.5 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

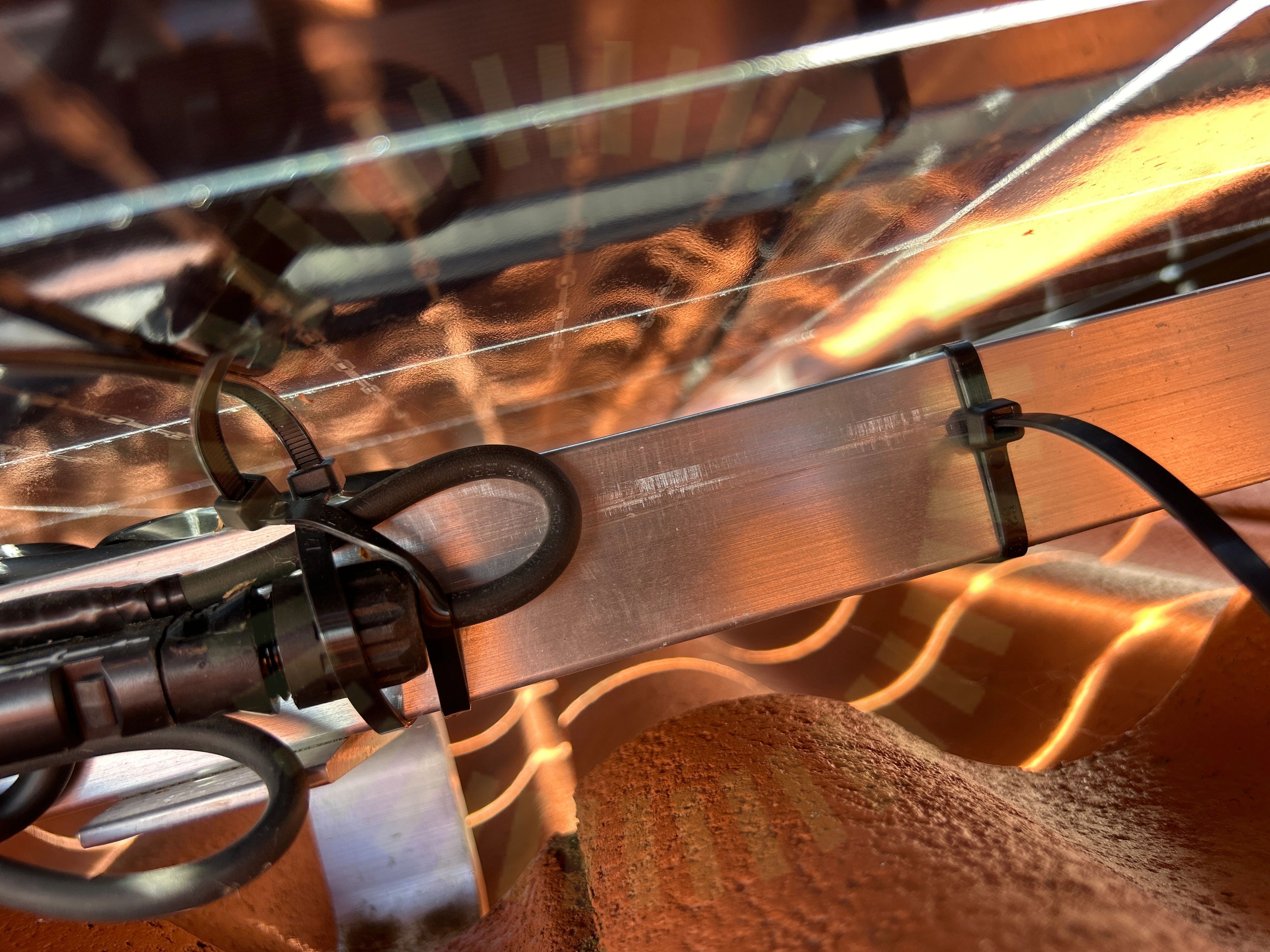

Panelkablagets böjradie
2.6 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter
7/15
Dräneringshål
Panelramar separerade
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
2/15
Förbindelse av kontakter
Strängförläggning

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar
5/27
Infästning utanför takstol
3.1 Infästning utanför takstol

Inte godkänd

Kroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19
Kabeluppfästning
3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

Klämmans placering i skena
3.3 Klämmans placering i skena

Inte godkänd

Mittklämma felaktigt placerad i skenan.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 15

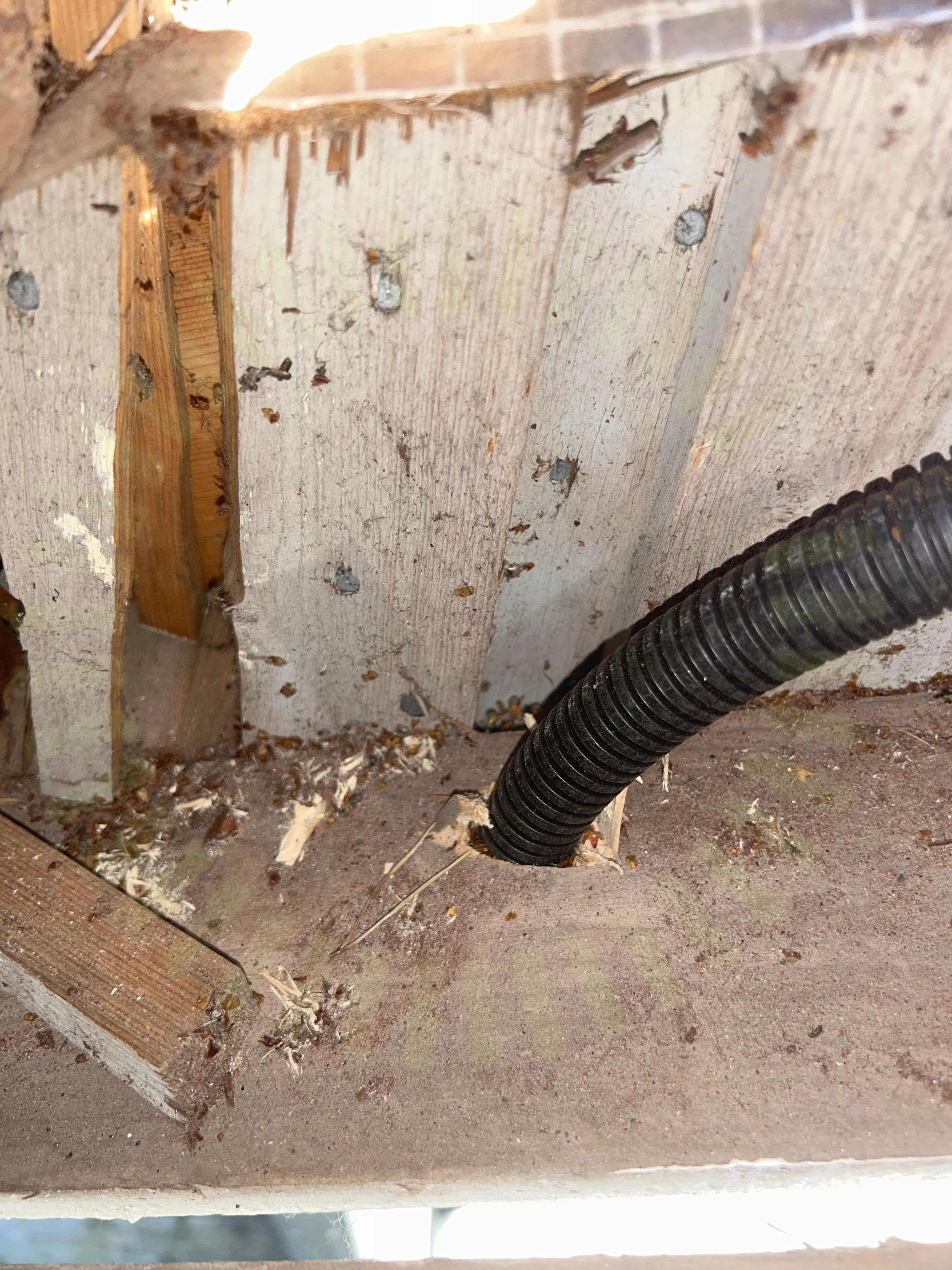

Takgenomföring
3.4 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

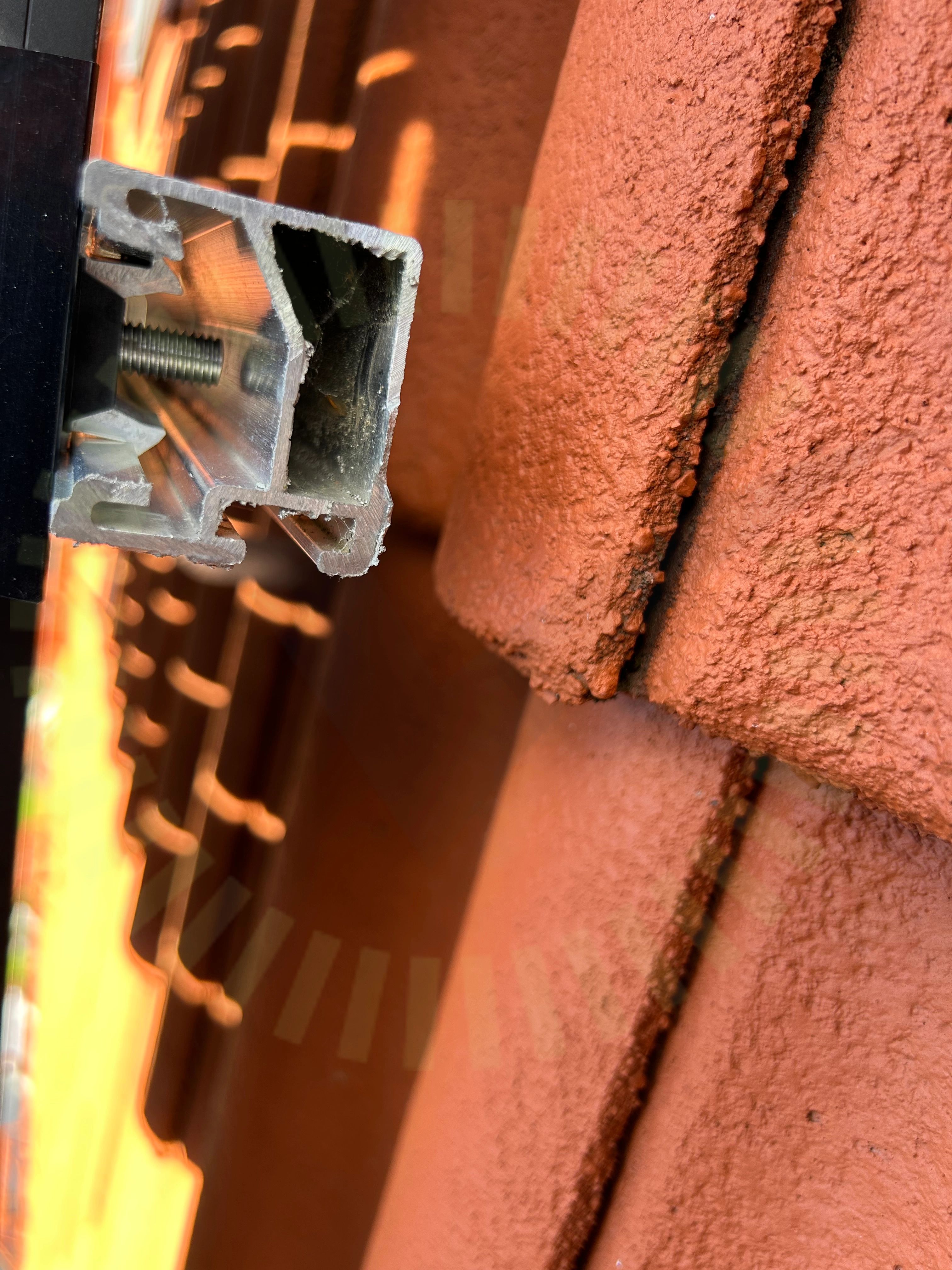

Ändklämmor
3.5 Ändklämmor

Inte godkänd

Ändklämmor är inte monterade efter tillverkans anvisningar. Ändklämma sitter inte korrekt i spåren på skenan.

Godkända kontrollpunkter
21/27
Använd skruv för klämma
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Infästningar
Kabeldragning mellan takytor
Mittklämmor
Panelramens höjd
Placering
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Skruvar korrekt
Snö- och Vindlastberäkning
Takets lutning
Takkrokarnas CC
Tvådelad takkrok
Underliggande takpanna
Väderbeständigt material
Ej tillgängligt vid besiktning
1/27
Takstolsinfästning

Tak 1, SolarEdge: S-Serie

Anmärkningar
1/5

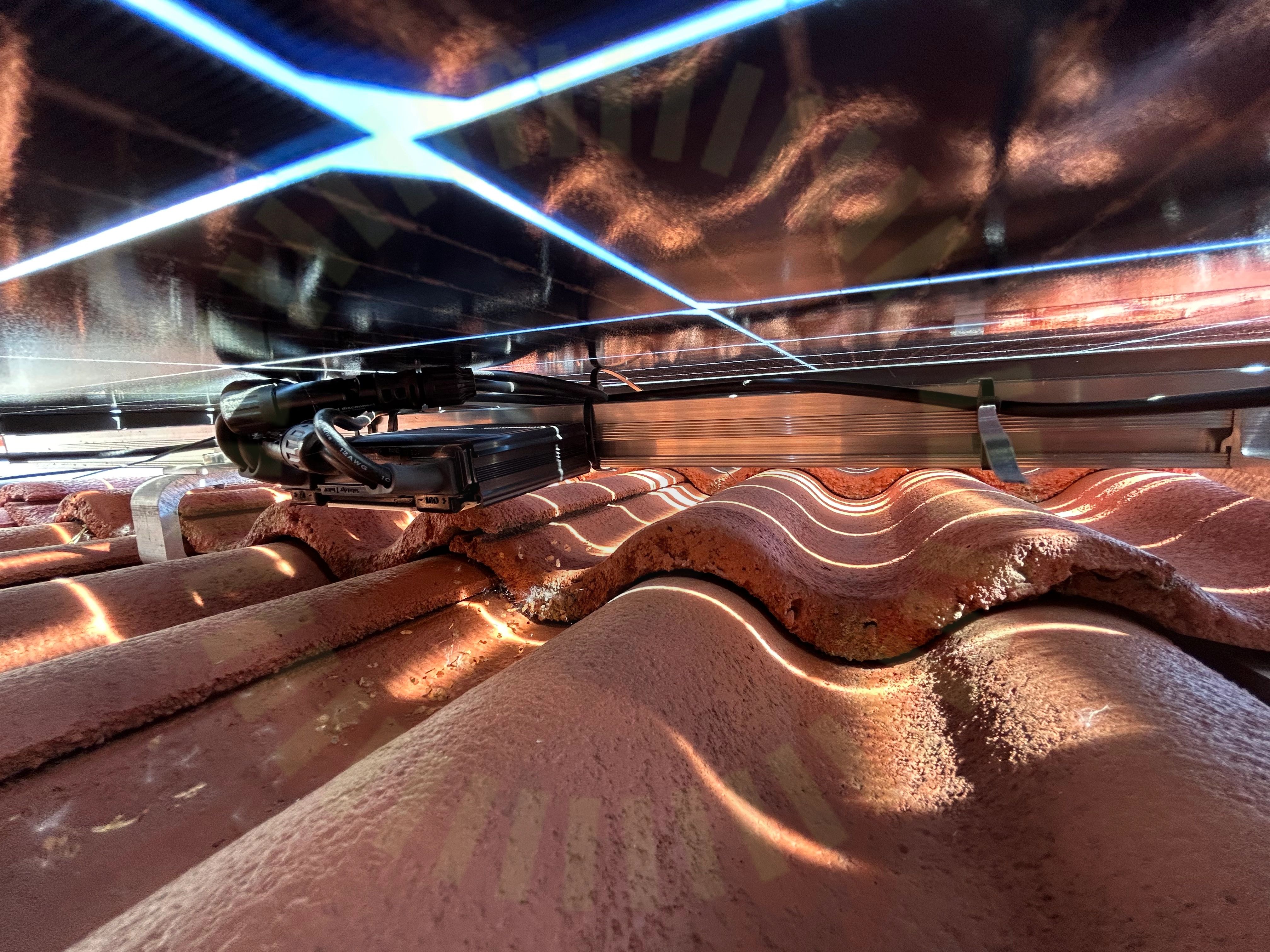

Dragavlastade
4.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas utgångar.

Godkända kontrollpunkter
4/5
Fastsäkring av produkt
Kompatibilitet
Kontakter
Placering

Undercentral

Godkända kontrollpunkter
8/8
Brytare
Böjradie
Femledarsystem
Förskruvningar
Infästning
IP-Klassning
Placering
Skydd mot beröring

Varselmärkning

Anmärkningar
1/5

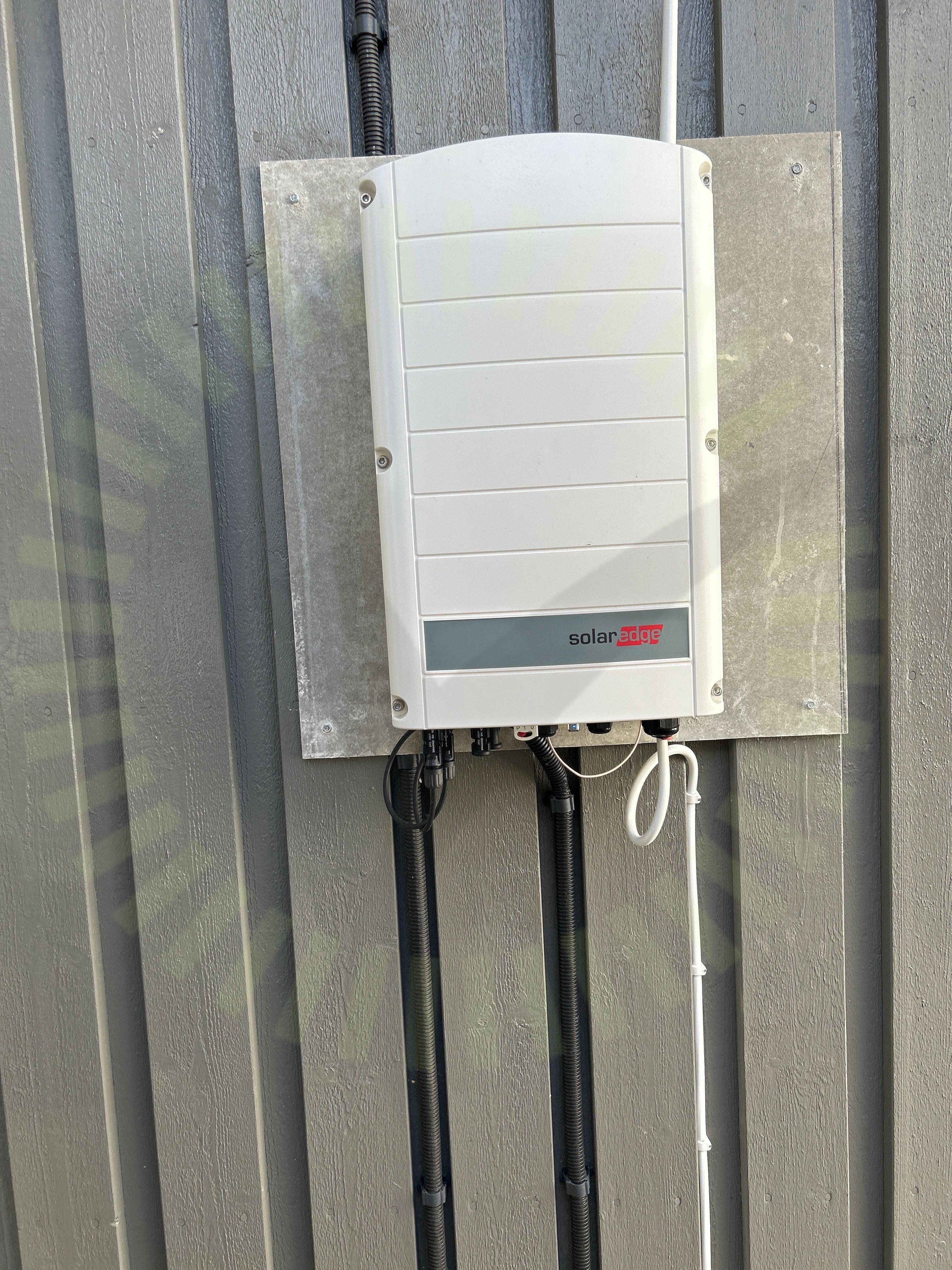

Varning för likspänning
6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
4/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning

Växelriktare

Anmärkningar
3/30

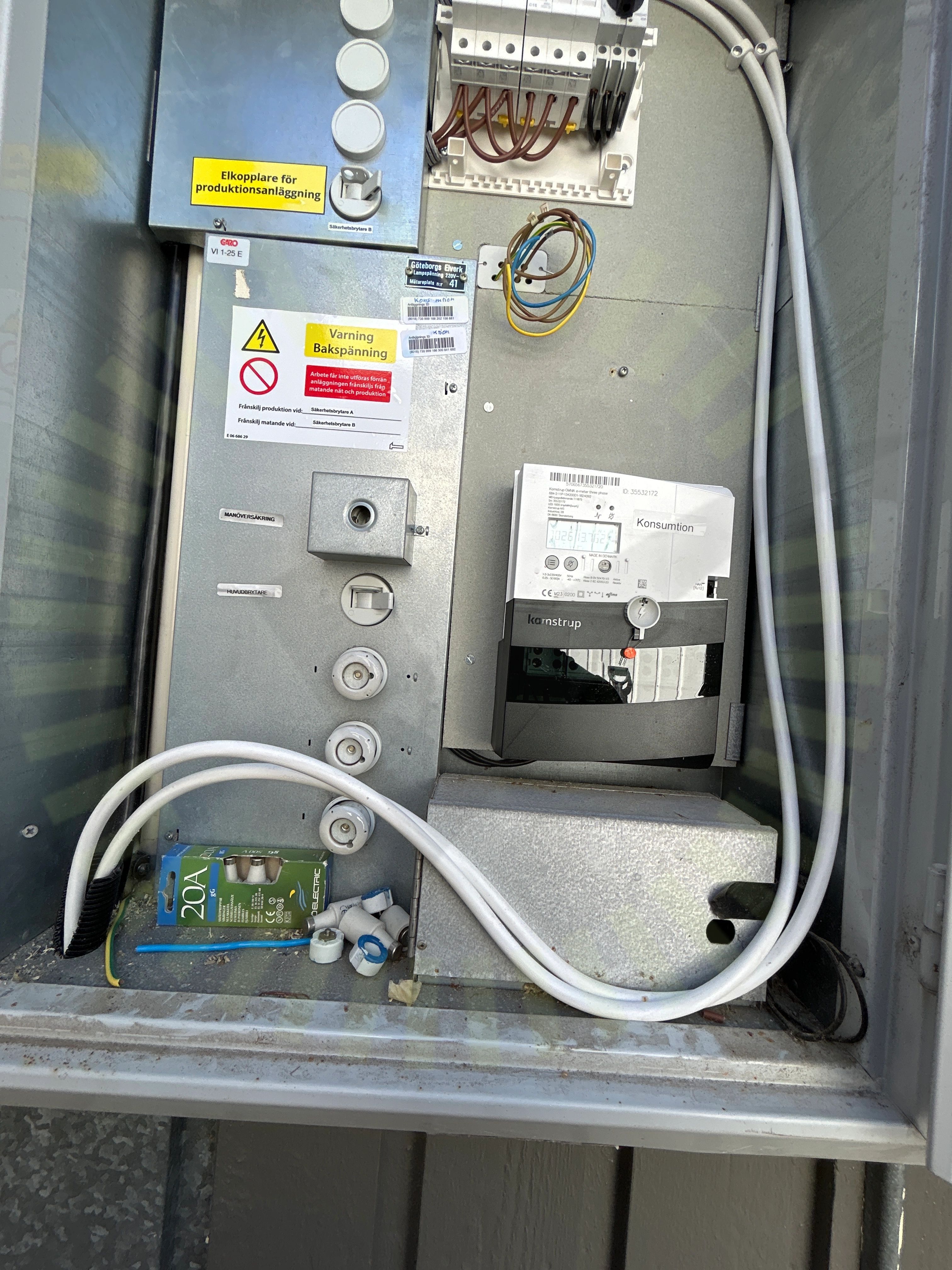

AC Kablage förläggning
7.1 AC Kablage förläggning

Inte godkänd

AC kablage är inte lämpligt uppfäst i fasadmätarskåp.

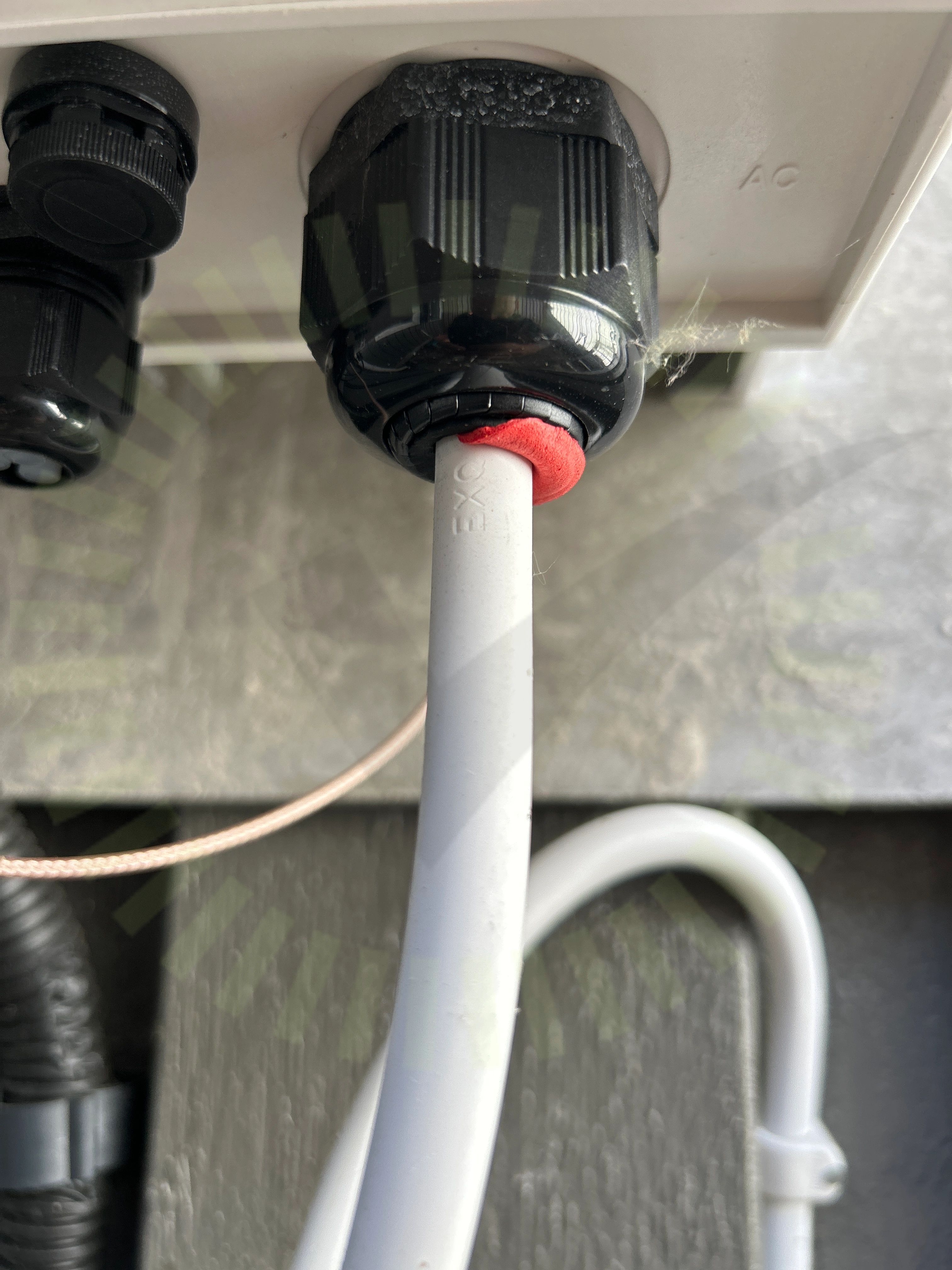

Förskruvning
7.2 Förskruvning

Inte godkänd

Förskruvningen sitter inte korrekt.

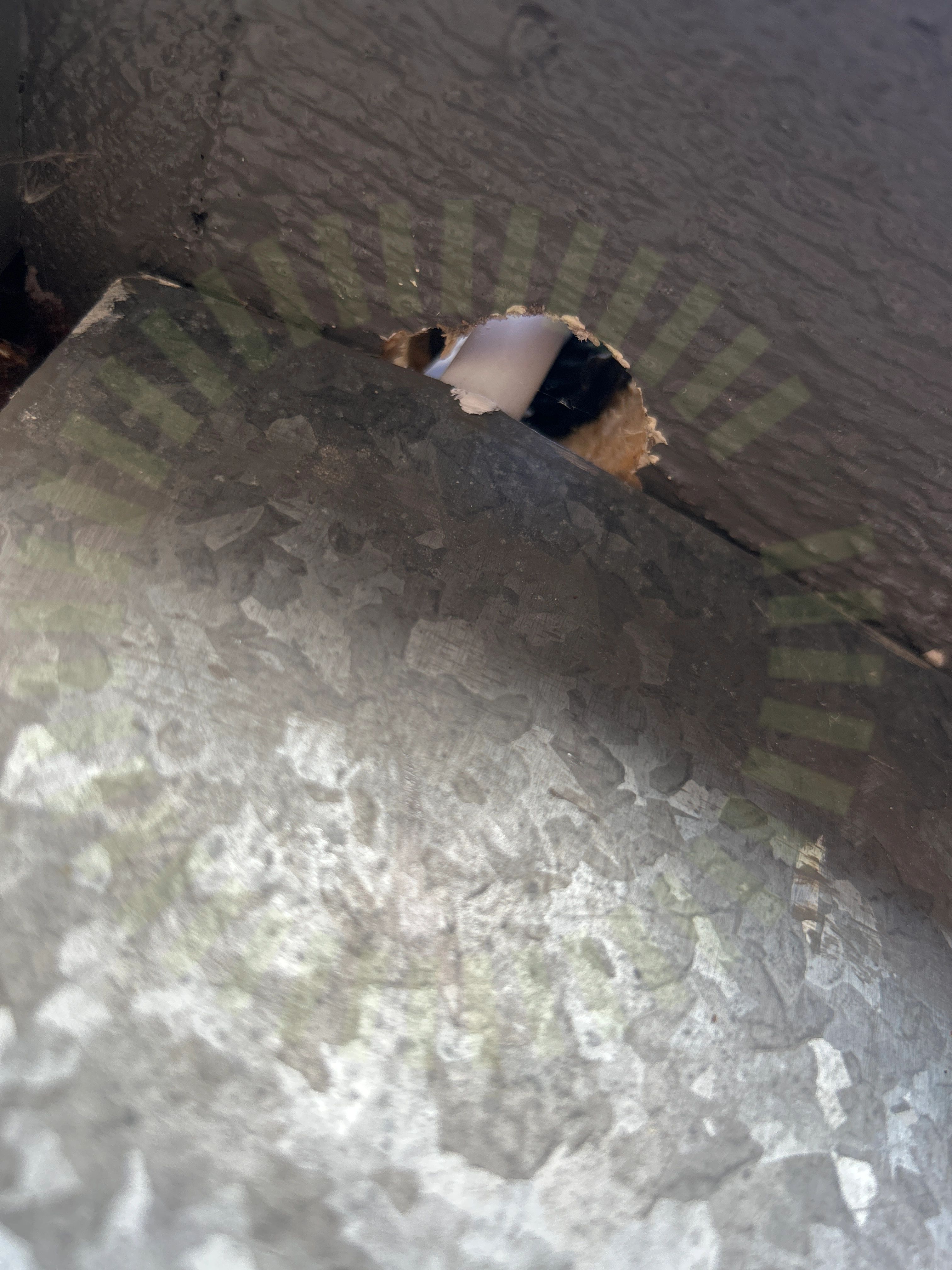

Genomföringar
7.3 Genomföringar

Inte godkänd

Genomföring inte tätad.

Godkända kontrollpunkter
27/30
AC Anslutning Växelriktare
AC Böjradie
Avstånd
Avstånd till havet
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
Dubbel matning
Fastsäkring av växelriktare
Huvudsäkring
Infästning
Kabeldimensionering
Ledare anslutna
Likspänningskomponenter
Märkning
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tätningsinsatts
Uppskalad ledare
Ventilation
Vinkel
Väderbeständigt material
Växelriktare direkt solljus
Växelriktarens kontakter
