Besiktningsrapport

7.8

Installation av

1KOMMA5°

Datum

2 februari 2023

Ort

Eskilstuna, Södermanlands län

Dragavlastade

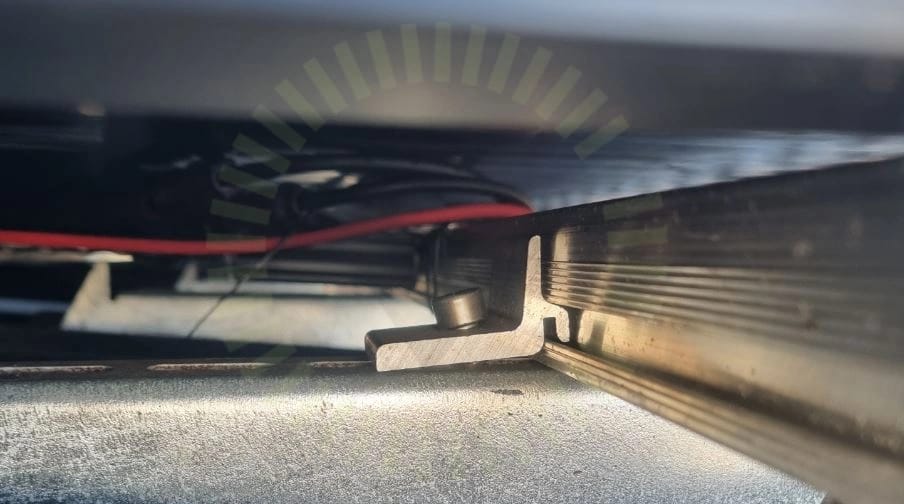

Skenornas infästning

Infästning läkt

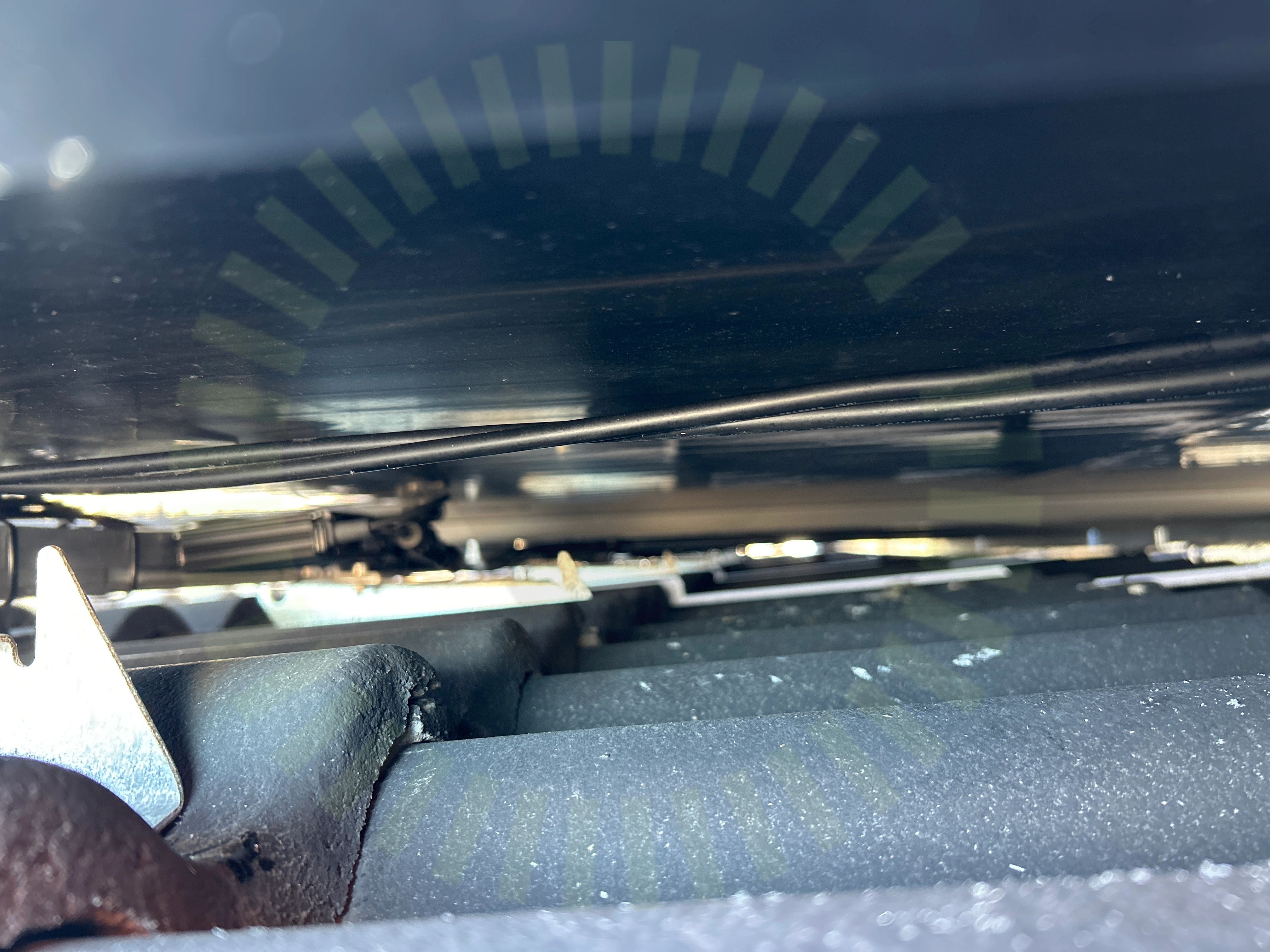

+ 1

87% godkända

13% ej godkända

Om installationen

Paneler

Hyundai: HiE-S(XXX)VG (BF+BB)

Optimerare

SolarEdge: S-Serie

Montagesystem

K2 SingleRail med MAFI infästning

Växelriktare

SolarEdge: SE3K-10K

Tillbehör

Säkerhetsbrytare AC

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Kapsling (9)Säkerhetsbrytare AC (6)Tak 1, Hyundai: HiE-S(XXX)VG (BF+BB) (13)Tak 1, K2 SingleRail med MAFI infästning (20)Tak 1, SolarEdge: S-Serie (5)Varselmärkning (4)Växelriktare (26)

Kapsling

Godkända kontrollpunkter

9/9

Brytare

Böjradie

Förskruvningar

Infästning

Installation

IP-Klassning

Placering

Termisk påverkan

Yttre påverkan

Säkerhetsbrytare AC

Anmärkningar

1/6

2.1 Förskruvningar

Inte godkänd

Förskruvning sitter inte korrekt monterad. Packningen har inte kontakt med brytaren.

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

5/6

Böjradie

Egenskaper

Infästning

Placering

Rakt monterad

Tak 1, Hyundai: HiE-S(XXX)VG (BF+BB)

Anmärkningar

1/13

3.1 Dragavlastade

Inte godkänd

Kabel utsätts för dragbelastning

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

12/13

Avstånd till tak

Dräneringshål

Fästenas placering

Fästenas storlek

Fästenas överlappning

Förbindelse av kontakter

Föremål mot bakstycke

Höjdskillnad

Mellanrum panelram

Skador

Skugga

Strängförläggning

Tak 1, K2 SingleRail med MAFI infästning

Anmärkningar

7/19

4.1 CC mått

Inte godkänd

Snö- vindlast anger Crosshook krok ska användas. Uppmätt cc mått 90-120cm. MAFI Läktfästen

4.2 Infästning läkt

Inte godkänd

Fel skruv vid infästning i läkt.

Mounting Description MAFI Solar, Sida 3/7, 2022

4.3 Kabeluppfästning

Inte godkänd

Kablaget är inte tillförlitligt uppfäst.

SS 436 40 00 (712.521.101 och 522.8.4)

4.4 Främmande material

Inte godkänd

K2 skena blandat med MAFI krokar

4.5 Skenornas infästning

Inte godkänd

Felaktig infästning

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 10

4.6 Skenornas överhäng

Inte godkänd

Uppmätt överhäng 24cm.

4.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning finns bara för k2

Tillverkarens montageanvisningar

Godkända kontrollpunkter

12/19

Läktens storlek

Mittklämmor

Shims

Skador

Skarp kant

Skenor utstick

Skenskarv

Skydd

Takgenomföring

Taklutning

Väderbeständigt material

Ändklämmor

Tak 1, SolarEdge: S-Serie

Godkända kontrollpunkter

5/5

Dragavlastade

Fastsäkring av produkt

Kompatibilitet

Kontakter

Placering

Varselmärkning

Anmärkningar

1/4

6.1 Informering av solceller

Inte godkänd

Märkning saknas vid anslutningspunkten.

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/26

7.1 Mätprotokoll DC

Inte godkänd

Dokument saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

7.2 Strängschema

Inte godkänd

Dokument saknas.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

24/26

Infästning

AC Böjradie

AC Förläggning

AC Genomföringar

AC kabel skarp kant

AC Skador på kabel

Anslutning

Avstånd

DC Förläggning

DC Genomföringar

DC Kablage egenskaper

DC Skador på kabel

DC Yttre påverkan

Förskruvning

Huvudsäkring

Kabel

Kontakter

Ledare fastspända

Märkning

Säkring

Utrymme

Ventilation

Vinkel

Värmeutveckling
