Besiktningsrapport

9.2

Installation genom

Svenskt ByggMontage AB

Datum

23 mars 2023

Ort

Barsebäcks Fiskläge 1:105, Skåne län

Föremål Bakstycke

Dragavlastade

Takkrok infästning

Spända kontakter.

92% godkända

8% ej godkända

Om installationen

Paneler

DENIM: U - M1

Paneler

DENIM: U - M1

Montagesystem

ESDEC Lutande tegeltak

Montagesystem

Schletter: Stockskruv

Växelriktare

Huawei: SUN2000-(3KTL-10KTL)-M1

Installerad av Svenskt ByggMontage AB som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

1, DENIM: U - M1 (11)1, ESDEC Lutande tegeltak (28)2, Schletter: Stockskruv (25)Varselmärkning (4)Växelriktare (31)

1, DENIM: U - M1

Anmärkningar

3/11

1.1 Dragavlastade

Inte godkänd

Kablar är ej dragavlastade.

SS 436 40 00 (522.8.3)

1.2 Fästens placering

Inte godkänd

Klämzoner uppfylls ej - Uppmätt mått 135mm.

Denim Installationsmanual. Version 2021-1. Sida 9.

1.3 Föremål Bakstycke

Inte godkänd

Kontakter trycker på baksidan av panelerna samt att skenor trycker på panelernas kopplingslåda.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

8/11

Dräneringshål

Förbindelse av kontakter

Höjdskillnad

Panelramar separerade

Skada

Skador

Skugga

Strängförläggning

1, ESDEC Lutande tegeltak

Anmärkningar

1/23

2.1 Takkrok infästning

Inte godkänd

Krok belastar inte underliggande panna korrekt. Flyter i luften.

Tillverkarens anvisningar

Godkända kontrollpunkter

22/23

Avstånd mellan takkrokar

Främmande material

Infästning skena

Kabeluppfästning

Klämräckvidd för ställbart fäste

Mittfäste

Montering av takkrokar

Panelens ramhöjd

Shims

Skador

Skarp kant

Skarvning av skena

Skena överhäng

Skydd

Slutfäste

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takgenomföring

Takkrokens orientering

Taklutning

Väderbeständigt material

Ändfästen

2, Schletter: Stockskruv

Anmärkningar

1/17

3.1 Skenornas infästning

Inte godkänd

Montage ej gjort enligt tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

15/17

Främmande material

Infästning stockskruv

Kabeluppfästning

Mittfäste

Rakt monterade

Shims

Skador

Skenornas avstånd

Skenornas överhäng

Slutfäste

Snö- och Vindlastberäkning

Stockskruvarnas placering

Tätning stockskruvar

Väderbeständigt material

Yttre påverkan

Ej tillgängligt vid besiktning

1/17

Skenskarvar

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Varning för likström

Växelriktare

Anmärkningar

2/31

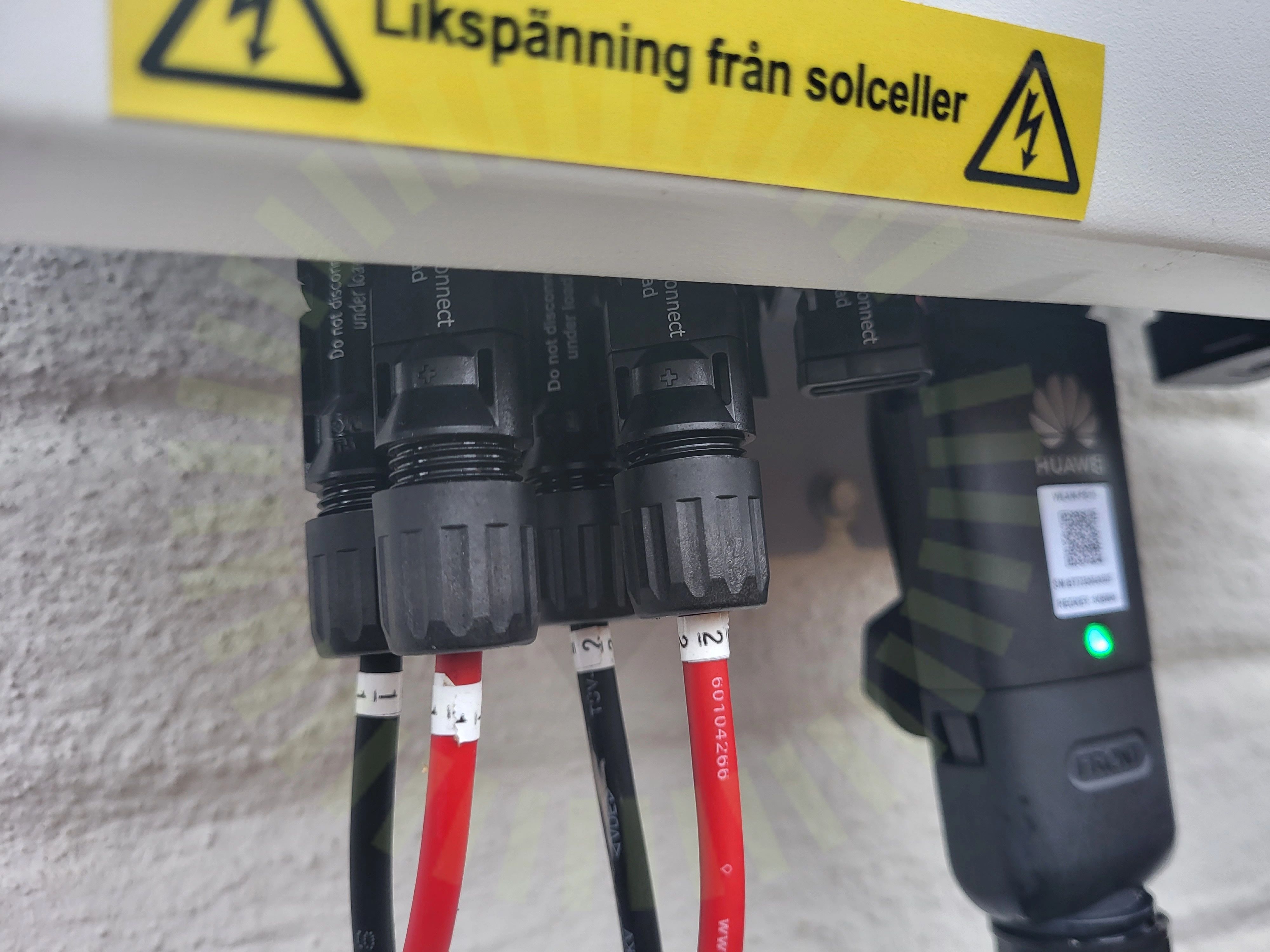

5.1 Spända kontakter.

Inte godkänd

Kontakter är ej tillräckligt spända.

5.2 Utrymme

Inte godkänd

Växelriktaren är placerad utomhus ca 150m från havet.

Tillverkarens anvisningar

Godkända kontrollpunkter

29/31

AC Böjradie

AC Förläggning

AC Genomföringar

AC kabel skarp kant

AC Skador på kabel

Anslutning

Avstånd

Brännbart underlag

DC Förläggning

DC Genomföringar

DC Kablage egenskaper

DC Skador på kabel

DC Yttre påverkan

Direkt solljus

Dokumentation Växelriktare

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Infästning

Internet

Kabel

Kontakter

Ledare fastspända

Märkning

Skador

Säkring

Ventilation

Vinkel
