Besiktningsrapport | Nova Solar | Torslanda, Västra Götalands län | utförd 4 augusti 2025 | Solenergikvalitet
Installation genom
Nova Solar
Datum
4 augusti 2025
Ort
Torslanda, Västra Götalands län
Kabeluppfästning
Kabelarea
98% godkända2% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-B60HBB
MontagesystemNordmount Panntak: Bärläkt
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörUndercentral
TillbehörEastron: Sigen Sensor TP-CT120-DH
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
AvtalMätprotokoll DCSträngschema
Batteri
Anmärkningar
1/46

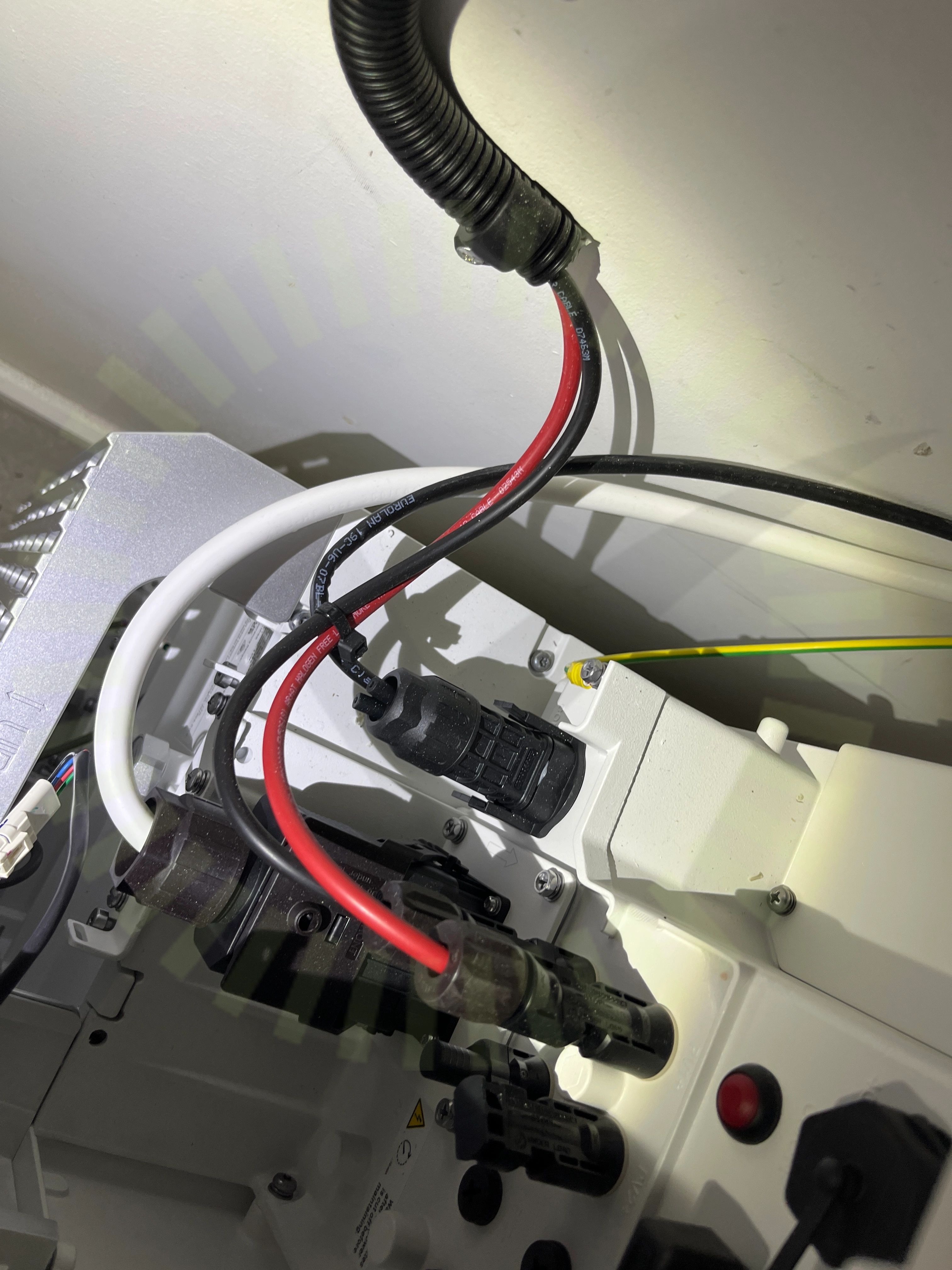

2.1 Kabelarea
Inte godkänd
Kablaget har inte rätt area enligt tillverkarens anvisningar.
SigenStor-(5T–15T) Series Installation Guide, version 04, sid 4
Godkända kontrollpunkter
45/46
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min Spänning
Smartmätare
Godkända kontrollpunkter
6/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Tak 1: DMEGC: DM(XXX)M10RT-B60HBB
Godkända kontrollpunkter
18/19
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradie
Tak 1: Nordmount Panntak: Bärläkt
Anmärkningar
1/25
5.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
24/25
Använd skruvBärläktens dimension
Undercentral
Godkända kontrollpunkter
6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
