Besiktningsrapport | Järfälla Energi | VÄLLINGBY , Stockholms län | utförd 22 augusti 2025 | Solenergikvalitet
Installation genom
Järfälla Energi
Datum
22 augusti 2025
Ort
VÄLLINGBY , Stockholms län
Avstånd till yta
Kontaktdon
Takgenomföring
99% godkända1% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-B60HBB
MontagesystemNordmount Panntak: Bärläkt
MontagesystemNordmount: Plåttak
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörEastron: Sigen Sensor TP-CT120-DH
TillbehörUndercentral
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
AvtalMätprotokoll DCSträngschema
Panntak: Nordmount Panntak: Bärläkt
Godkända kontrollpunkter
23/24
Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLiggande skenorLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästning
Ej tillgängligt vid besiktning
1/24
Takgenomföring
Plåttak: DMEGC: DM(XXX)M10RT-B60HBB
Anmärkningar
2/38
3.1 Avstånd till yta
Inte godkänd
Panelernas avstånd till taket uppfyller inte tillverkarens krav. Tillverkaren har utfärdat ett intyg som godkänner detta men avsäger sig ansvar vid eventuella skador som uppstår till följd av undermålig ventilation och överhettning. Övriga garantier förblir giltiga.
DMEGC Photovoltaic Modules Installation Manual Ver: 202502, Sida 8 / statement about the reliable ventilation to aprilice 20250314
Plåttak: Nordmount: Plåttak
Anmärkningar
1/19

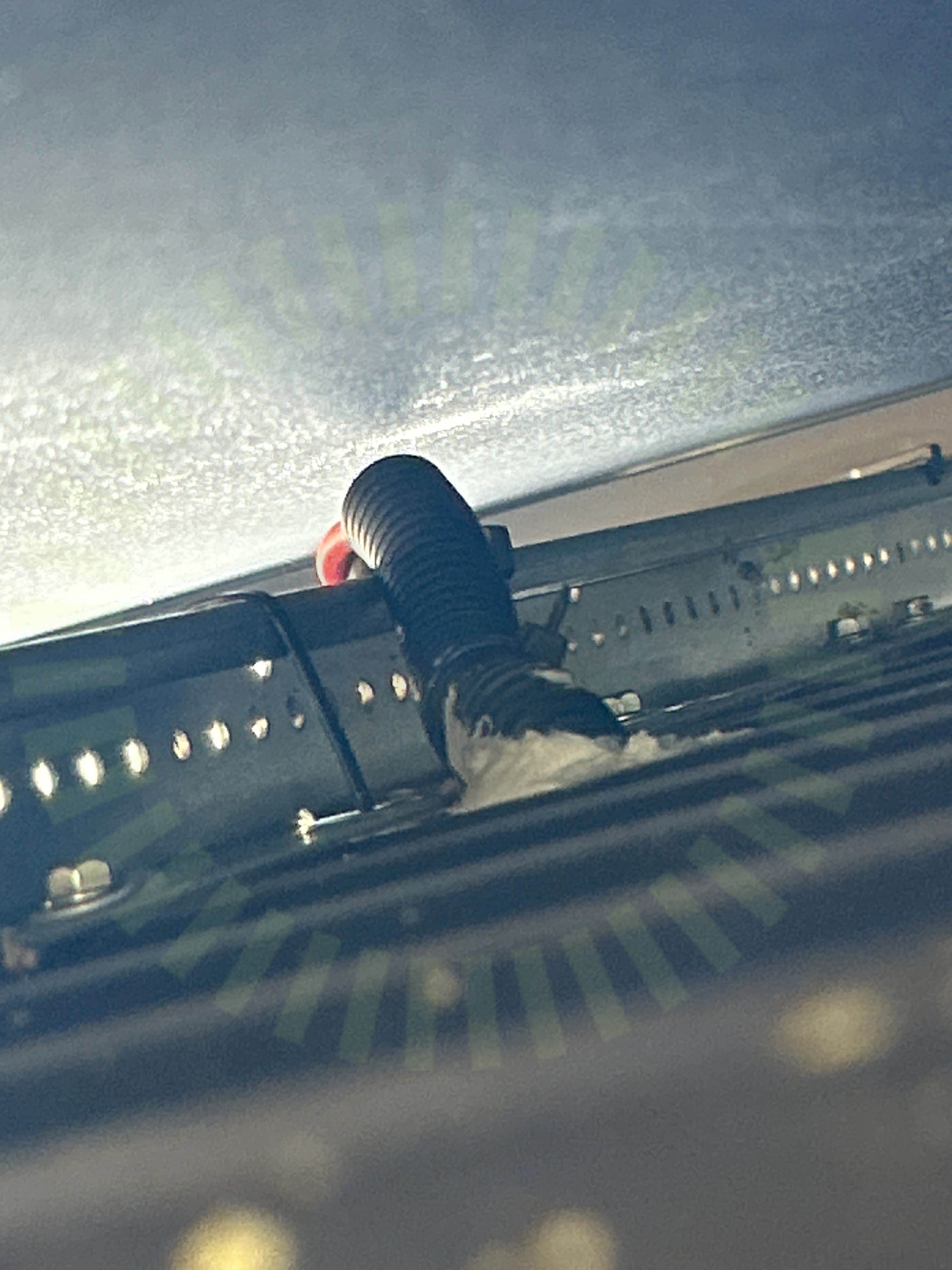

4.1 Takgenomföring
Överenskommelse
Dokumentation som styrker vald metod för takgenomföring saknas. Kund och leverantör överens och OK med avvikelse.
Godkända kontrollpunkter
18/19
CC mått InfästningDC kabel förläggningFrämmande material
Smartmätare
Godkända kontrollpunkter
5/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage
Ej tillgängligt vid besiktning
1/6
Placering av CT klämmor
Undercentral
Godkända kontrollpunkter
6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
39/40
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min Spänning
Besiktningsrapport
9.8
x
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Ändklämmor

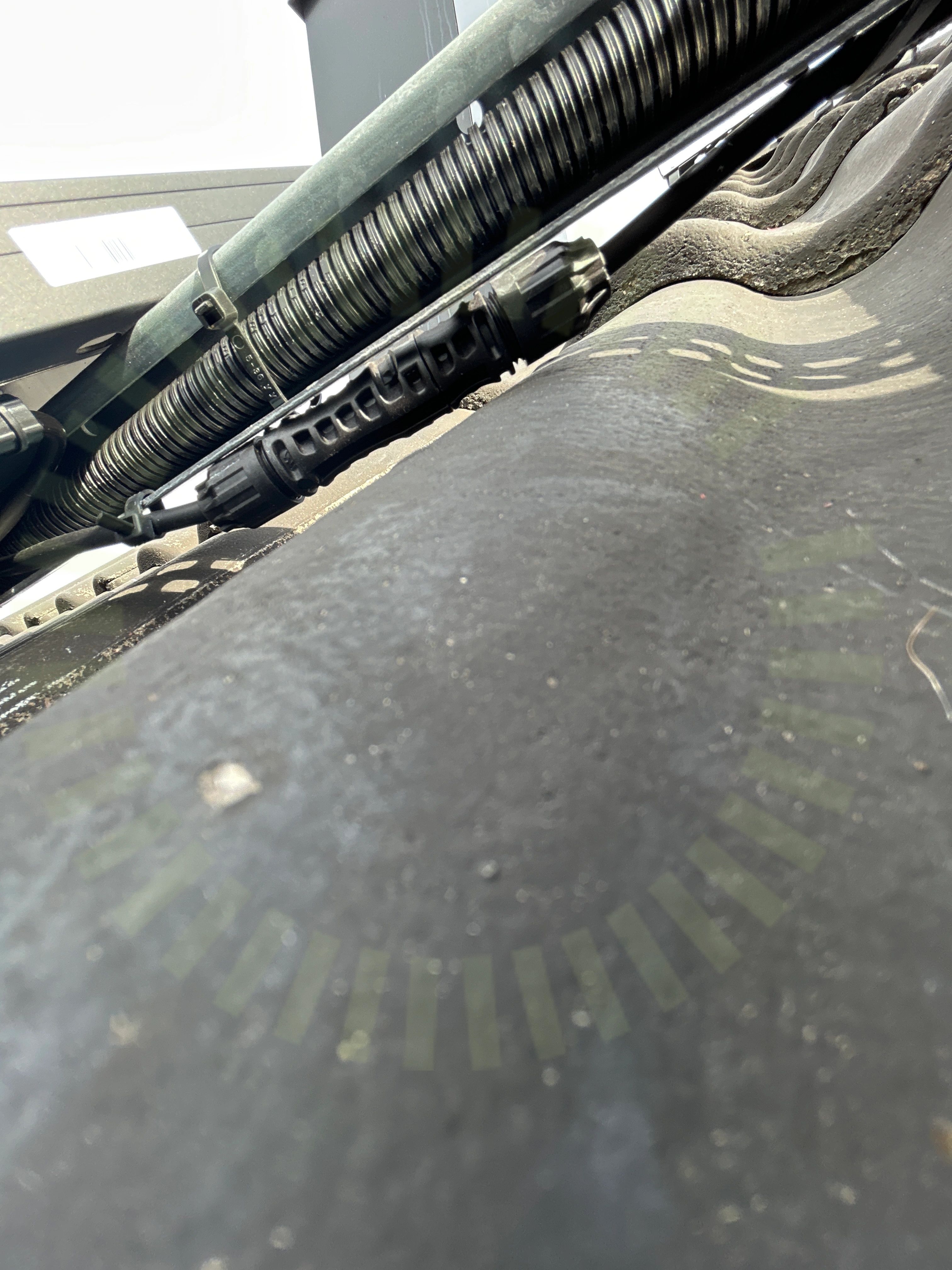

3.2 Kontaktdon
Inte godkänd
Kontaktdon mellan panelfält ligger utsatt för snö.
Stäubli MA711 sid 4
Godkända kontrollpunkter
36/38
Avstånd till havAvstånd till havAvstånd till ytaDräneringshålDräneringshålFörbindelse av kontakterFörbindelse av kontakterFöremål mot bakstyckeFöremål mot bakstyckeFörläggning DC kontakterFörläggning DC kontakterKlämmornas placeringKlämmornas placeringKlämmornas storlekKlämmornas storlekKlämmornas överlappningKlämmornas överlappningKontaktdonKopplingslåda böjradieKopplingslåda böjradieLutningLutningPanelkablagets böjradiePanelkablagets böjradiePanelramar separeradePanelramar separeradeSkador på panelSkador på panelSkuggaSkuggaSpänningar i ramSpänningar i ramStress på kontakterStress på kontakterSträngförläggningSträngförläggning
