Besiktningsrapport

8.8

Installation av

Stockholm Solenergi

Datum

5 februari 2024

Ort

Järfälla, Stockholms län

Kopplingslåda böjradie

Förstärkningsskruv

Kabeluppfästning

+ 3

92% godkända

8% ej godkända

Om installationen

Paneler

Denim: U M3 XXX BB 120H

Montagesystem

ESDEC Lutande Panntak

Växelriktare

GoodWe: GW5-10KN-ET

Batteri

GoodWe: Lynx Home F Plus+ Series

Tillbehör

GoodWe: GM series

Installerad av Stockholm Solenergi som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (12)Smartmätare (4)Tak 1, Denim: U M3 XXX BB 120H (16)Tak 1, ESDEC Lutande Panntak (28)Varselmärkning (4)Växelriktare (39)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Batteri

Anmärkningar

1/12

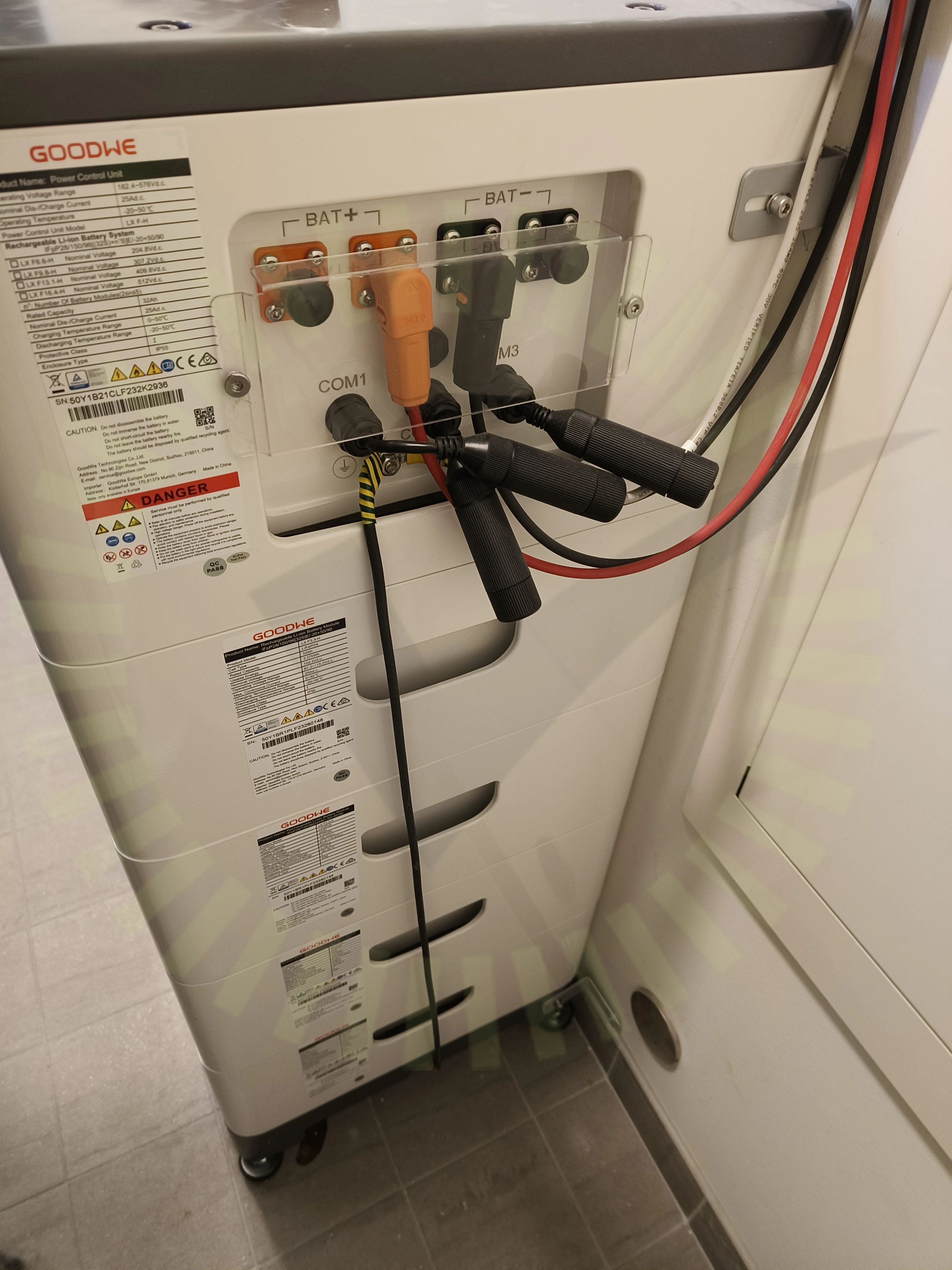

2.1 Batteri PE

Inte godkänd

Batteriets jordkabel är olämpligt placerad och utsätts för risk för mekanisk påfrestning.

GoodWe: Lynx Home F Series (HV) User Manual V1.9-2023-04-30, Sida 23-24

Godkända kontrollpunkter

11/12

Avstånd närliggande objekt

Bakomliggande material

DC anslutning

Fastsäkring av produkt

Lutning

Signalkabel batteri

Skador

Tillgång till batteriet

Uppfästning av kablage

Utrymme

Väderskydd

Smartmätare

Godkända kontrollpunkter

2/4

Kommunikationskabel

Smartmätare matning

Ej tillgängligt vid besiktning

2/4

CT Klämmor

Placering av klämmor

Tak 1, Denim: U M3 XXX BB 120H

Anmärkningar

2/16

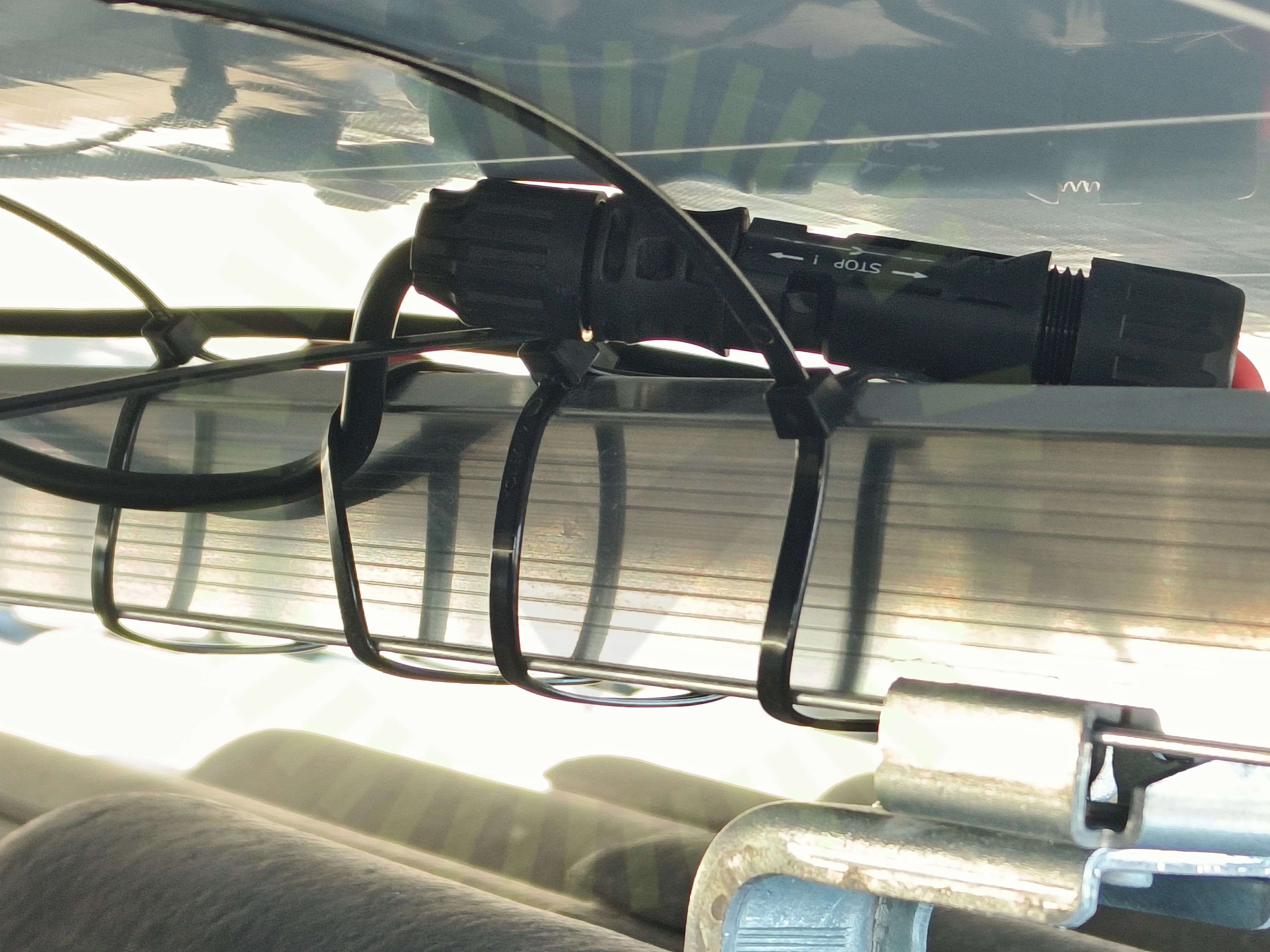

4.1 Panelkablaget böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie. Ur kontakt.

SS 436 40 00 (522.8.3)

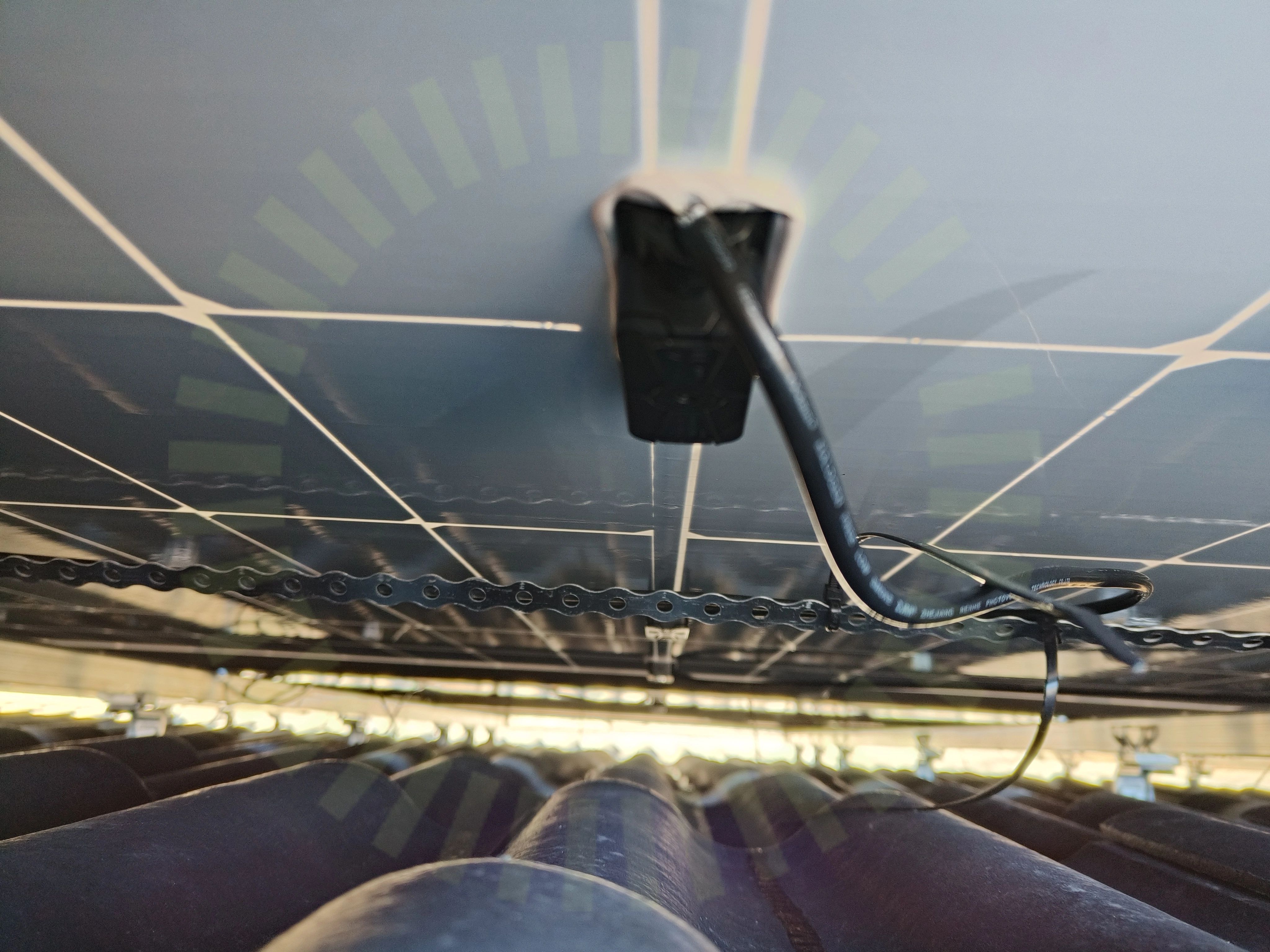

4.2 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

14/16

Avstånd till hav

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

2/25

5.1 Förstärkningsskruv

Inte godkänd

För få förstärkningsskruvar är använda. Saknas på nedersta takkrok.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

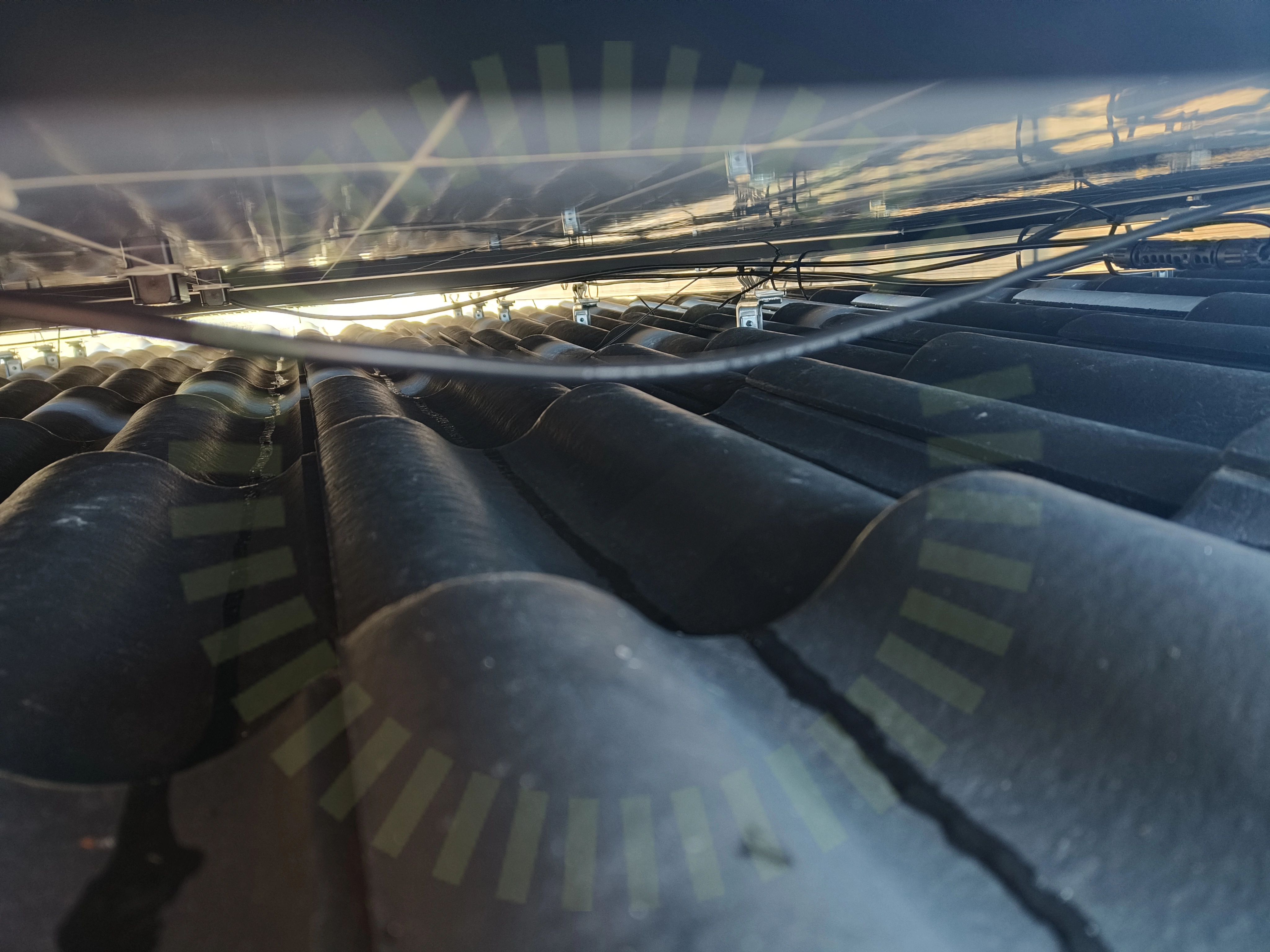

5.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

22/25

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelstorlek

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takets lutning

Takkrokarnas CC

Takkrokens höjdjustering

Termisk brytpunkt skenor

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ej tillgängligt vid besiktning

1/25

Takgenomföring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/38

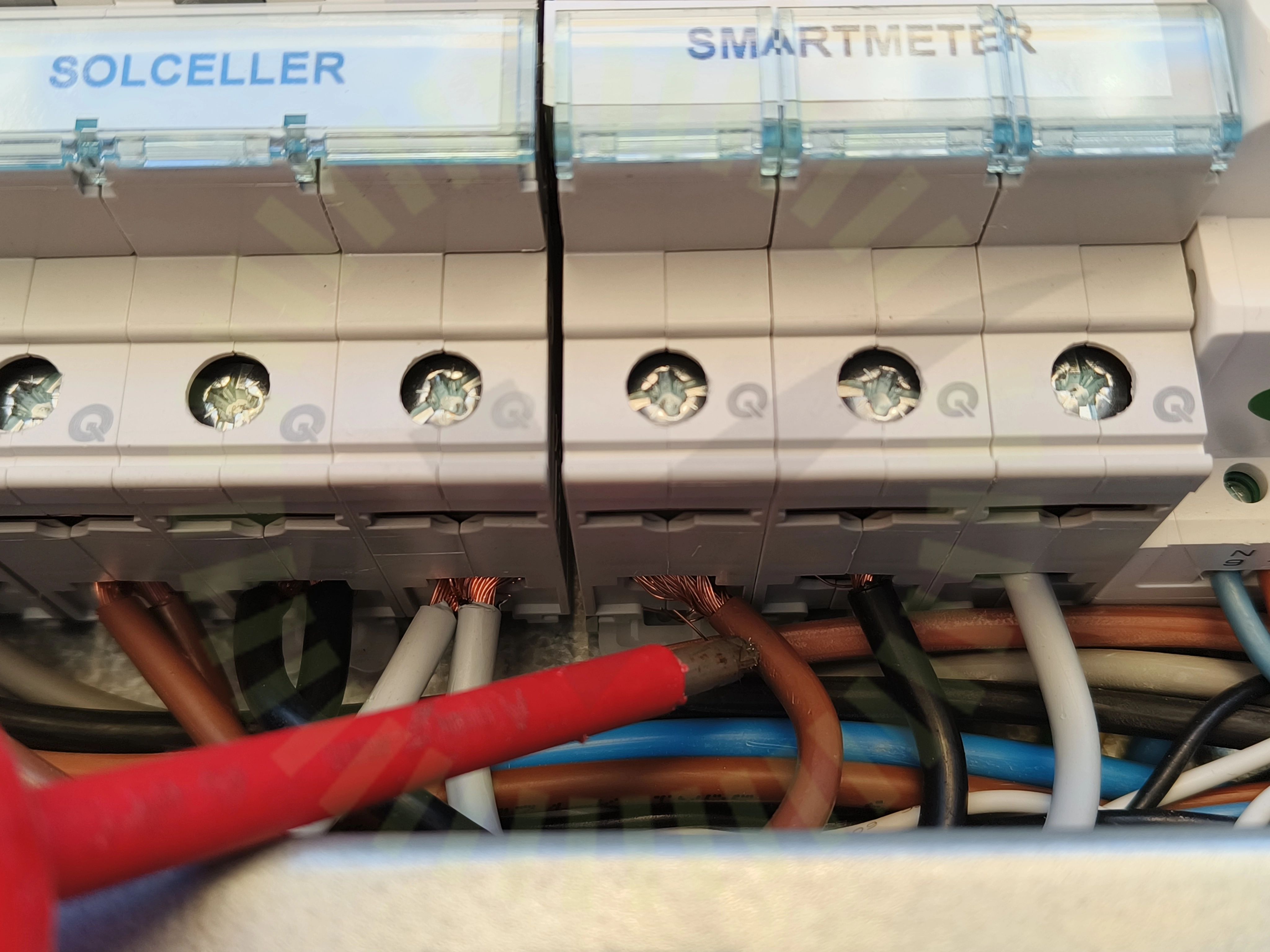

7.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint och ledaren sitter löst, risk att den lossnar.

SS 436 40 00 (134.1.4)

7.2 Jordning av chassi

Inte godkänd

Växelriktaren är inte jordad med rätt färgval på kabel. Jordledare skall vara gul/grön efter hela sin längd.

User Manual ET Series / ET Plus Series 5.0-10.0kW V1.3-2024-01-05, Sida 32

Godkända kontrollpunkter

36/38

AC kablage förläggning

AC Kablage förläggning

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Utrymme

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
