Besiktningsrapport

9.8

Installation av

Elians

Datum

7 februari 2023

Ort

Kalmar, Kalmar län

Skydd

Avstånd panna

Varning för likspänning

+ 1

91% godkända

9% ej godkända

Om installationen

Paneler

Longi: LR4-60HPH

Montagesystem

Weland Stål: Läktfästen

Växelriktare

Fronius: Symo GEN24 6.0-10.0 Plus

Installerad av Elians som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Tak 1, Longi: LR4-60HPH 350-380M (14)Tak 1, Weland Stål: Läktfästen (21)Varselmärkning (4)Växelriktare (31)

Tak 1, Longi: LR4-60HPH 350-380M

Godkända kontrollpunkter

12/14

Avstånd till tak

Böjradie kablage

Dragavlastade

Dräneringshål

Fästenas placering

Föremål mot bakstycke

Höjdskillnad

Mellanrum

Skador

Skugga

Strängförläggning

Överlappning

Ej tillgängligt vid besiktning

2/14

Förbindelse av kontakter

Skador

Tak 1, Weland Stål: Läktfästen

Anmärkningar

3/20

2.1 Avstånd panna

Inte godkänd

mellanrum mellan fäste och underliggande panna skall vara 2-3 mm

MA5104 Sid 1 (1) | Version 4 - 221101

2.2 Kabeluppfästning

Rekommendation

Frihänger 51 cm mellan flertalet kopplingsboxar och underliggande skena

SS 436 40 00 (712.521.101 och 522.8.4)

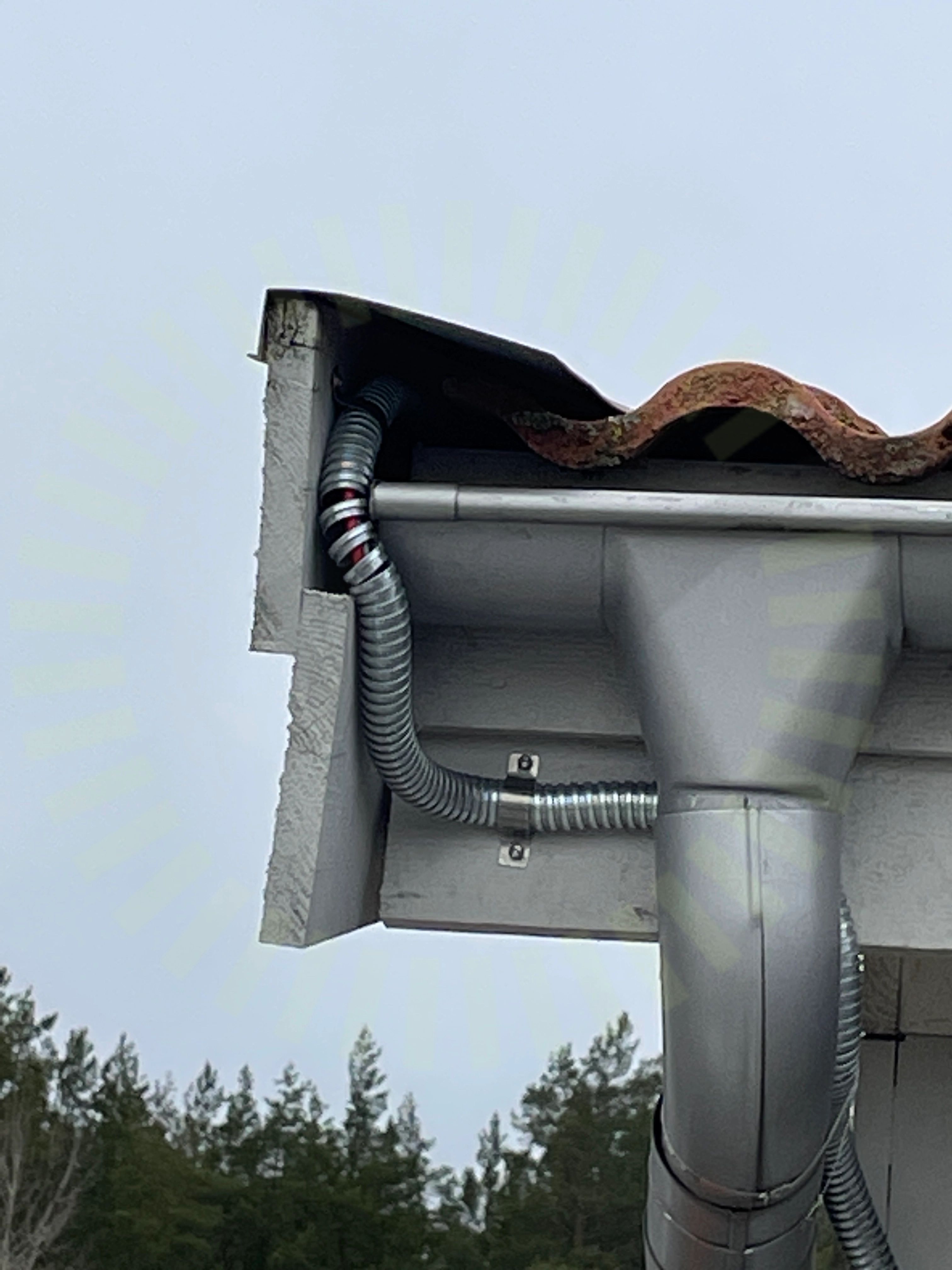

2.3 Skydd

Inte godkänd

Skyddsslang trasig

Godkända kontrollpunkter

16/20

Avstånd

Bärläkt

CC mått

Främmande material

Mittklämma rätt förläggning

Mittklämma skruv

Mittklämmor

Shims

Skador

Skenornas infästning

Skenskarv

Snö- och Vindlastberäkning

Väderbeständigt material

Ändklämmor rätt förläggning

Ändklämmor skena

Ändklämmor skruv

Ej tillgängligt vid besiktning

1/20

Skarp kant

Varselmärkning

Anmärkningar

1/4

3.1 Varning för likspänning

Inte godkänd

Saknas vid växelriktaren

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

2/27

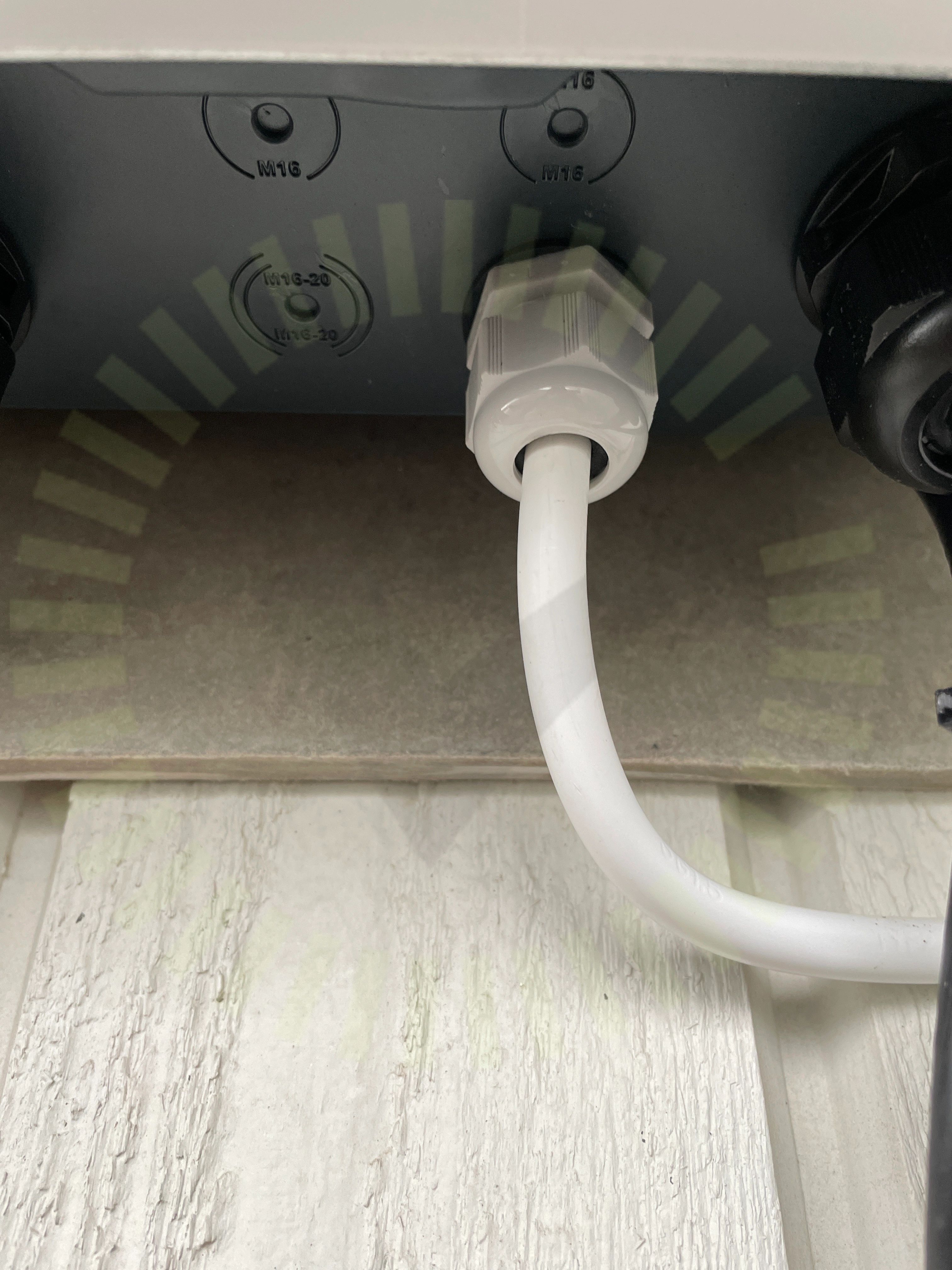

4.1 Förskruvning

Inte godkänd

Ej förskruvad

Tillverkarens anvisningar

4.2 Säkring

Rekommendation

Rekommenderas 32A på gen 24, 10 kW. Ansluten till 16A säkring

Tillverkarens anvisningar

Godkända kontrollpunkter

25/27

AC Böjradie

AC Förläggning

AC kabel skarp kant

AC Skador på kabel

Anslutning

Brännbart underlag

DC Förläggning

DC Kablage egenskaper

DC Skador på kabel

DC Yttre påverkan

Dimensionering

Direkt solljus

Fastsäkring av produkt

Huvudsäkring

Infästning

Kabel

Ledare fastspända

Märkning

Mätprotokoll DC

Strängschema

Tätningsinsatts

Utrymme

Varselmärkning

Varselmärkning nödströmsförsörjning

Vinkel
