Besiktningsrapport

9.8

Installation genom

Skandica Solar

Datum

24 januari 2024

Ort

Mölndal, Västra Götalands län

Avstånd närliggande objekt

Klämmornas överlappning

98% godkända2% ej godkända

Om installationen

PanelerJinko: Tiger Neo N-type 54HL4R-B

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareGroWatt: MID (11-30)KTL3-XH

BatteriGrowatt: APX HV Battery System S2

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

TillbehörCHINT: DTSU666

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Allmänt

Anmärkningar

1/1

2.1 Genomgång av anläggning.

Kundkommentar

Kund saknar genomgång utav anläggningen.

CHINT: DTSU666

Godkända kontrollpunkter

5/5

Anslutning av CT klämmorMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Growatt: APX HV Battery System S2

Anmärkningar

1/15

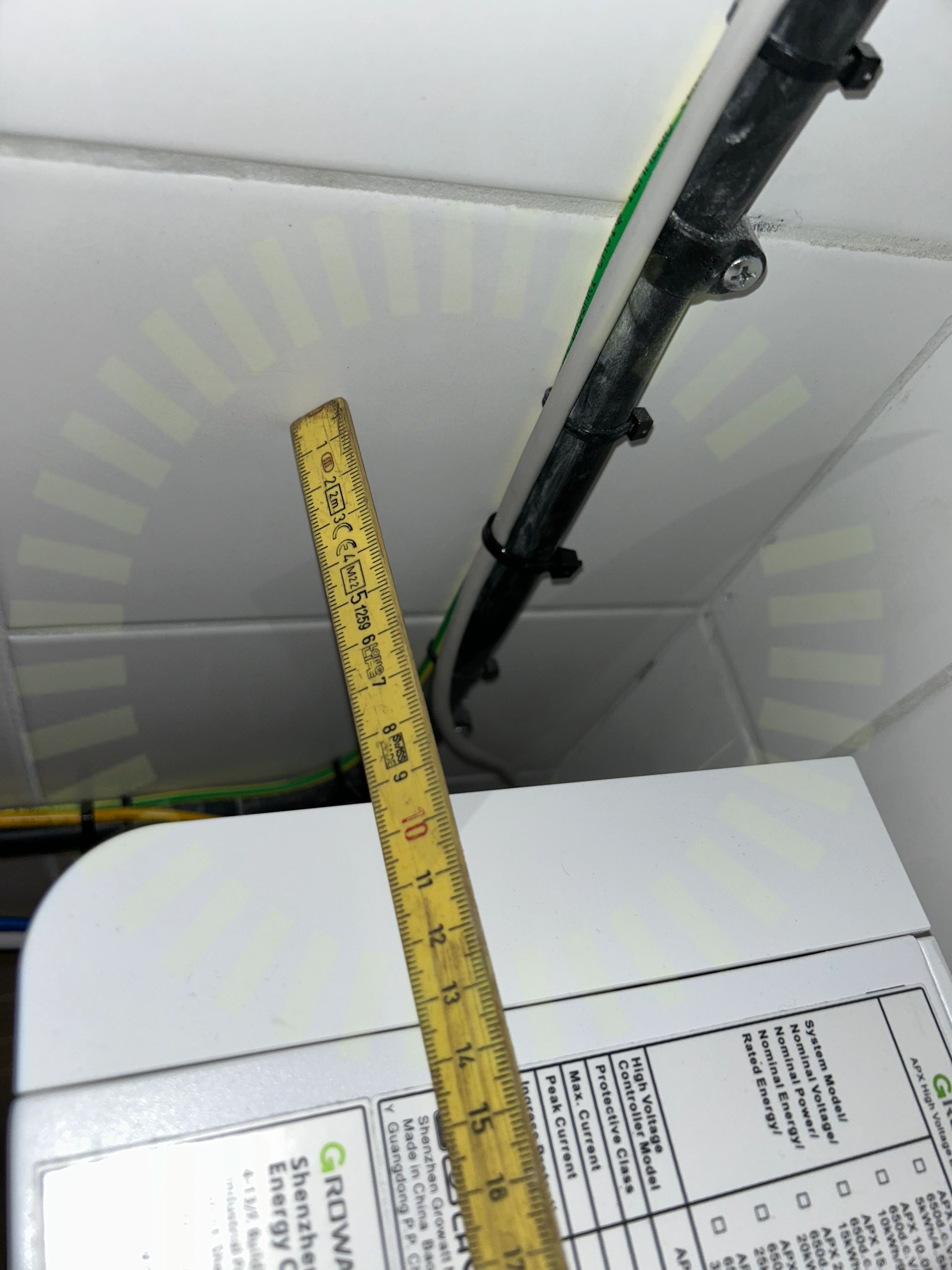

4.1 Avstånd närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 11-12

Godkända kontrollpunkter

14/15

GroWatt: MID (11-30)KTL3-XH

Godkända kontrollpunkter

40/40

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matning

Jinko: Tiger Neo N-type 54HL4R-B

Anmärkningar

1/17

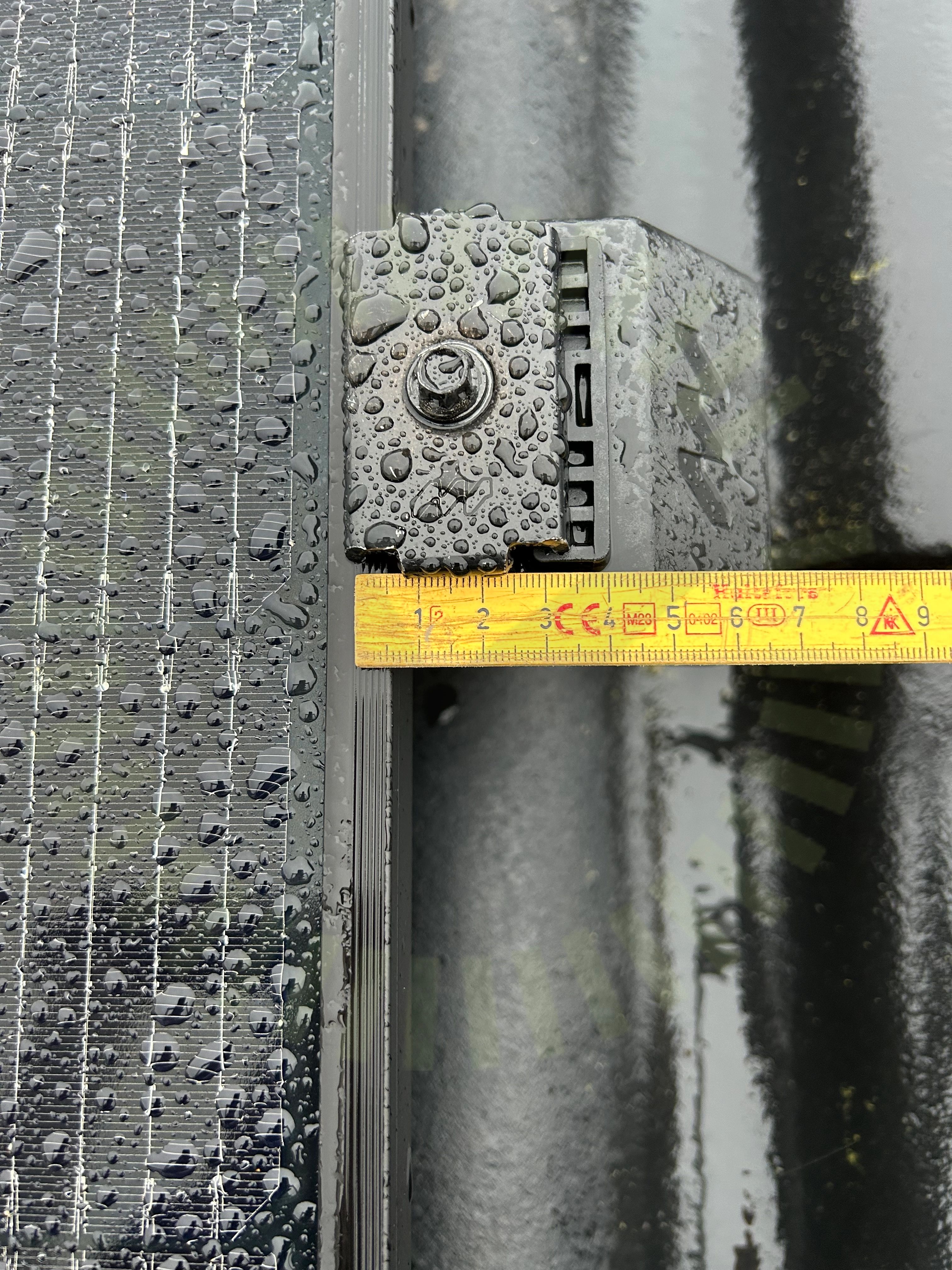

6.1 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Installation Manual Jinko IEC updated version 2023.07.20, sida 12

Godkända kontrollpunkter

15/17

Avstånd till hav

Nordmount Panntak: Bärläkt

Godkända kontrollpunkter

22/23

Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämma

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
