Besiktningsrapport

9.1

Installation av

Revolt Powercharge AB

Datum

24 oktober 2023

Ort

Bålsta, Uppsala län

Varning för likspänning

Väderskydd

Förskruvning

+ 2

89% godkända

11% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB

Montagesystem

ESDEC Lutande Panntak

Växelriktare

Solplanet: ASW08-12KH-T1

Tillbehör

Undercentral

Installerad av Revolt Powercharge AB som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, ESDEC Lutande Panntak (29)Tak 1, Longi: LR5-54HPB (17)Undercentral (9)Varselmärkning (5)Växelriktare (35)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Tak 1, ESDEC Lutande Panntak

Anmärkningar

2/25

2.1 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

2.2 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt. Uppmätt cirka 700mm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

22/25

DC kabel förläggning

Dräneringskanal

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelstorlek

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Säkerhetsavstånd

Takets lutning

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/25

Takgenomföring

Tak 1, Longi: LR5-54HPB

Godkända kontrollpunkter

17/17

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Kontaktdon

Mellanrum

Panelkablaget generell böjradie

Panelkablagets böjradie

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Överlappning

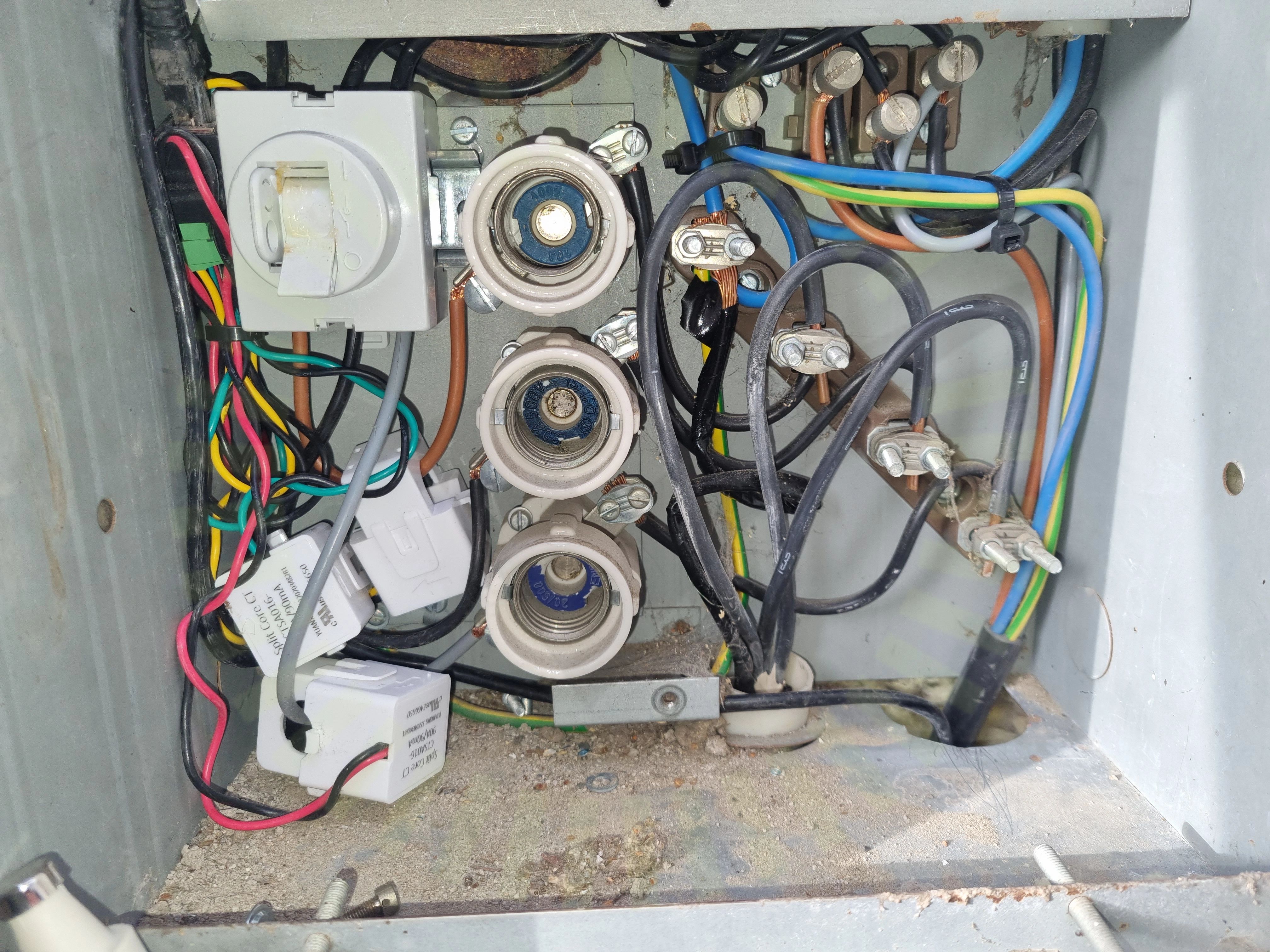

Undercentral

Godkända kontrollpunkter

7/7

Böjradie

Femledarsystem

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/5

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

5/35

6.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

6.2 Förskruvning

Inte godkänd

Förskruvning håller ej fast kablaget. Förskruvning sluter ej helt tätt runt kabel, går att röra in och ut.

Solplanet: ASW08-23KH-T1 User Manual, Sida 25

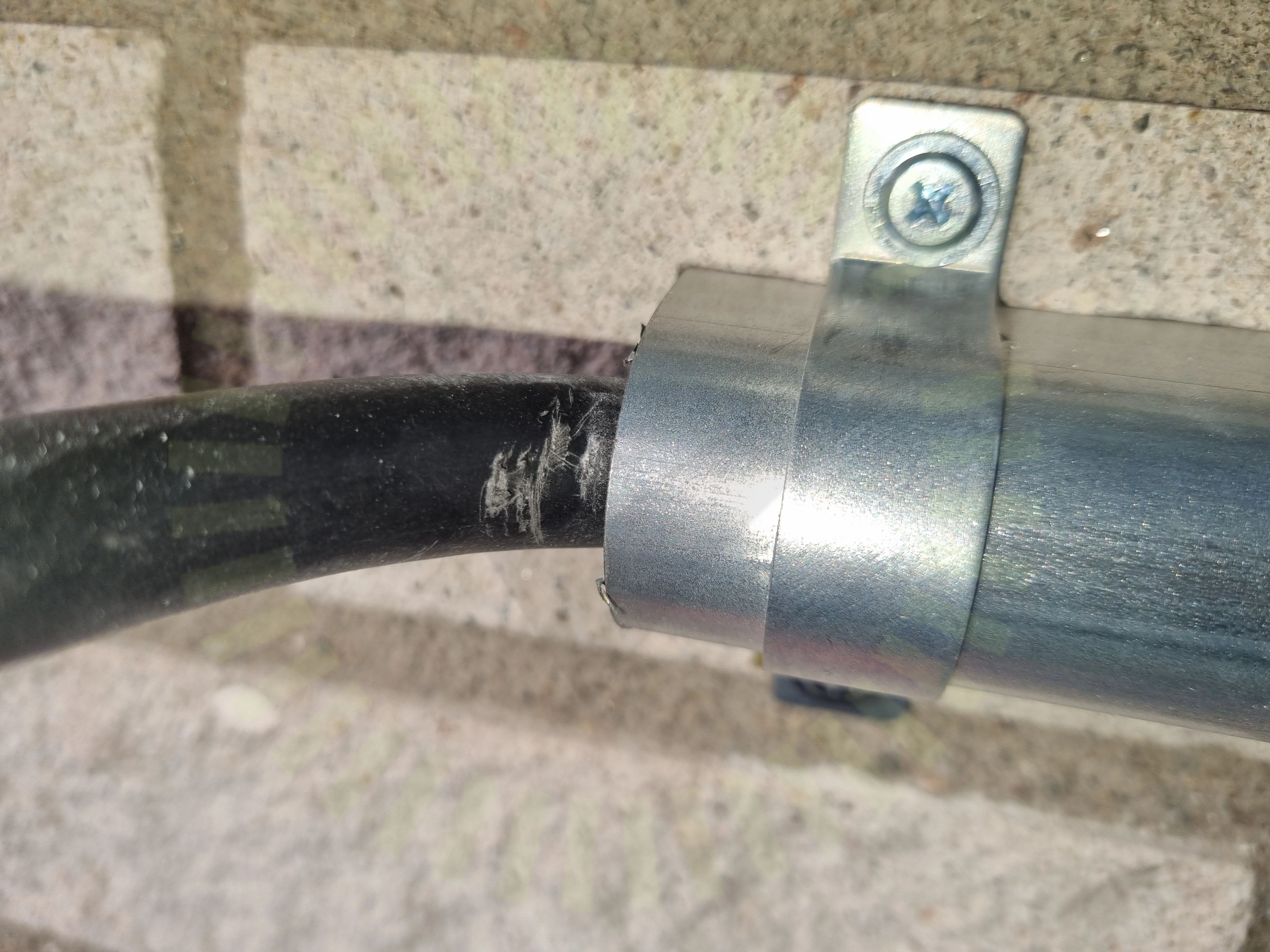

6.3 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

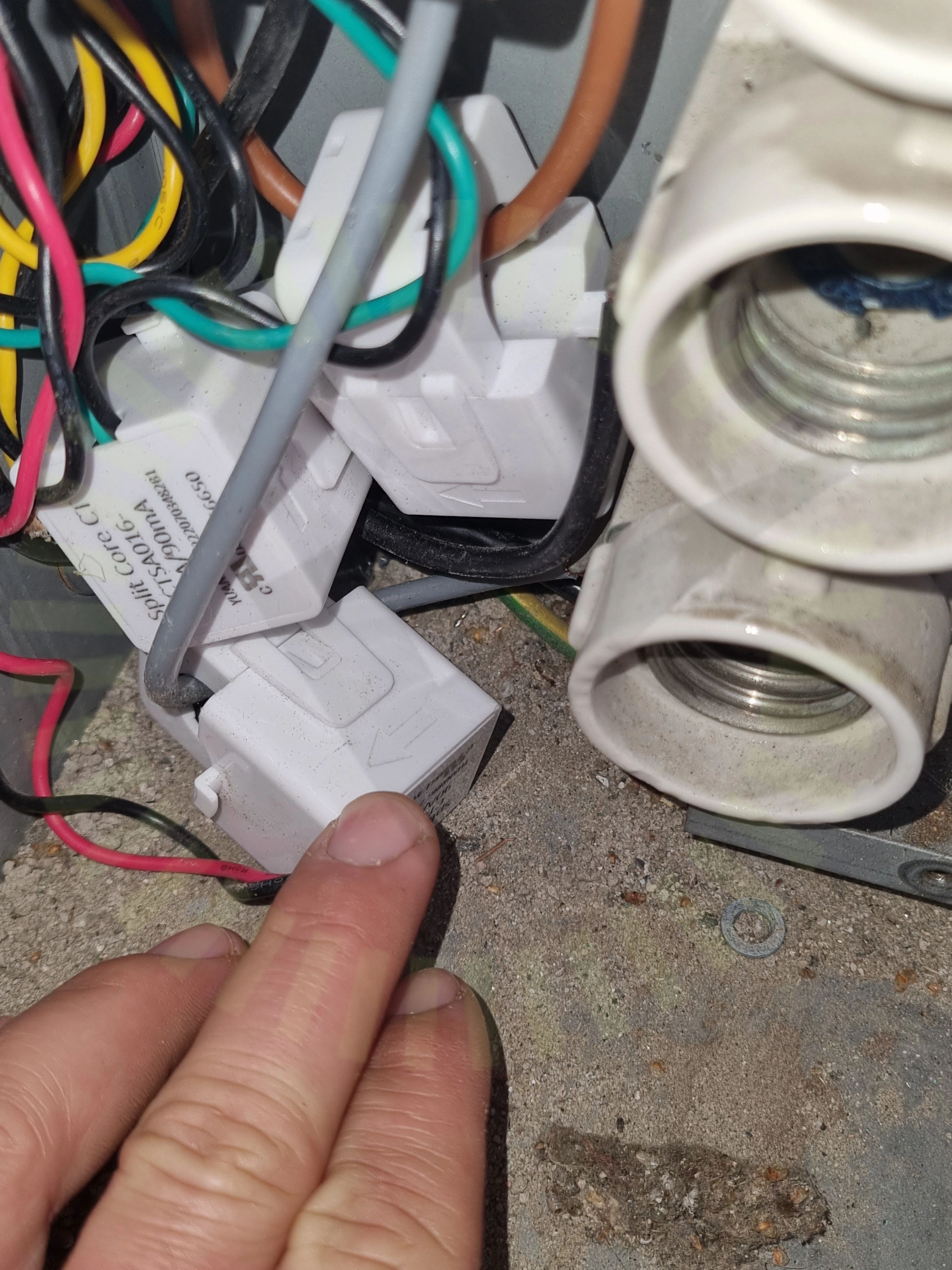

6.4 Smartmätare - CT

Inte godkänd

Strömtänger är placerade i fel riktning, ska placeras så pilen pekar mot inkommande.

Solplanet: ASW08-23KH-T1 User Manual, Sida 25-26

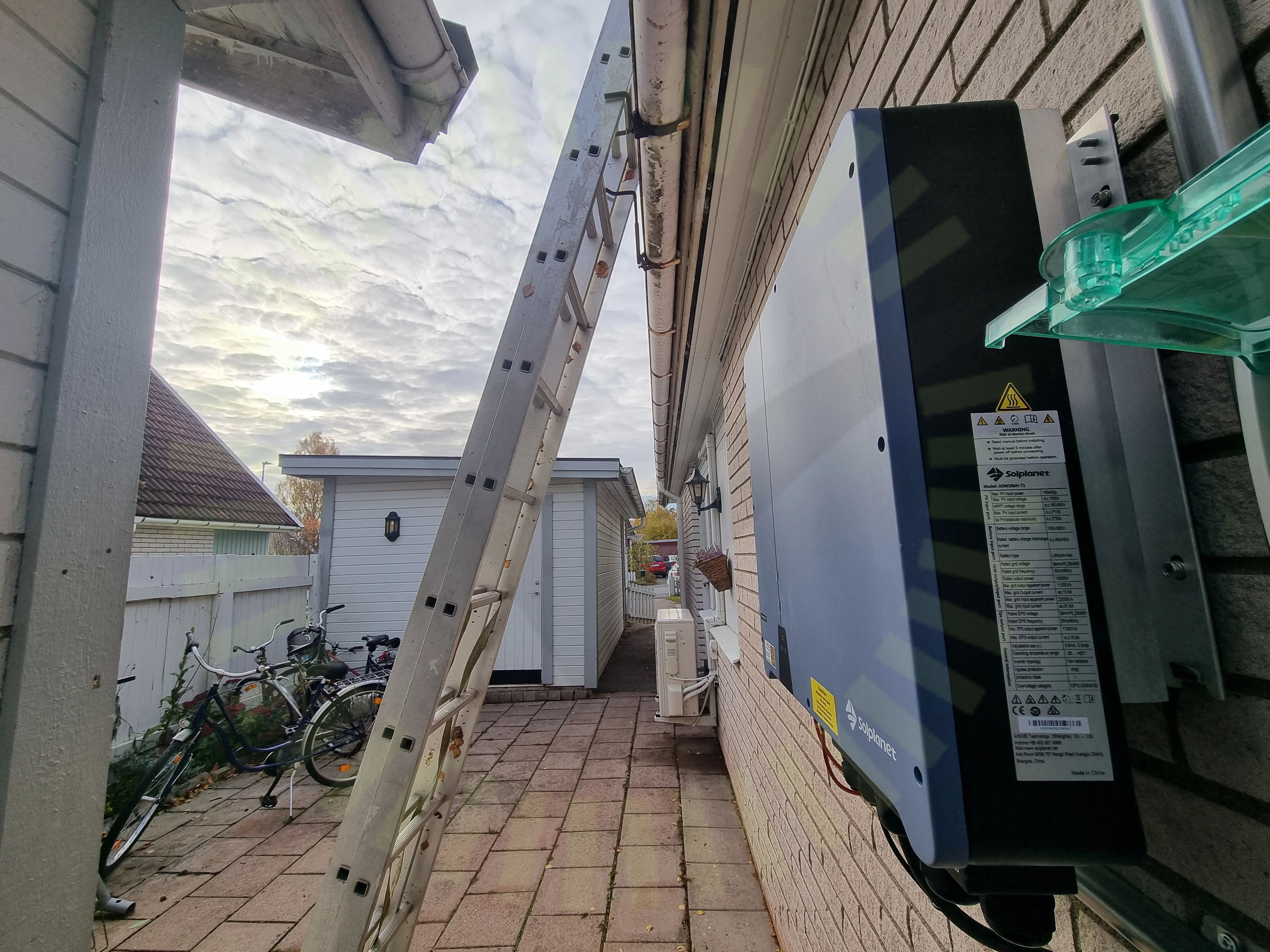

6.5 Väderskydd

Inte godkänd

Tillverkaren tillåter inte att växelriktaren placeras i direkt solljus, regn eller snö. Vr är placerad så att den får direkt sol på sig.

Solplanet: ASW08-12KH-T1 User Manual, Sida 18

Godkända kontrollpunkter

29/35

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Enkelisolerade ledare

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Placering

Skadat kablage

Stress på kontakter

Säkring dimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

1/35

Strängdesign
