Besiktningsrapport

8.6

Installation av

1KOMMA5°

Datum

27 juni 2024

Ort

Bara, Skåne län

Dräneringskanal

Kabeluppfästning

Skenornas infästning

+ 2

89% godkända

11% ej godkända

Om installationen

Paneler

Hyundai: HiE-S(xxx)VG

Optimerare

SolarEdge: S-Serie

Montagesystem

ESDEC Lutande Panntak

Växelriktare

SolarEdge: SE3K-10K

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, ESDEC Lutande Panntak (29)Tak 1, Hyundai: HiE-S(xxx)VG (15)Tak 1, SolarEdge: S-Serie (5)Varselmärkning (4)Växelriktare (32)

Allmänt

Anmärkningar

2/3

1.1 Avtal

Inte godkänd

I avtalet står det att leverantör ska montera ett K2 system på taket. I verkligheten sitter Esdec montagesystem. Kund är inte informerad kring ändringen.

Avtal

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Mätprotokoll DC

Tak 1, ESDEC Lutande Panntak

Anmärkningar

4/25

2.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar

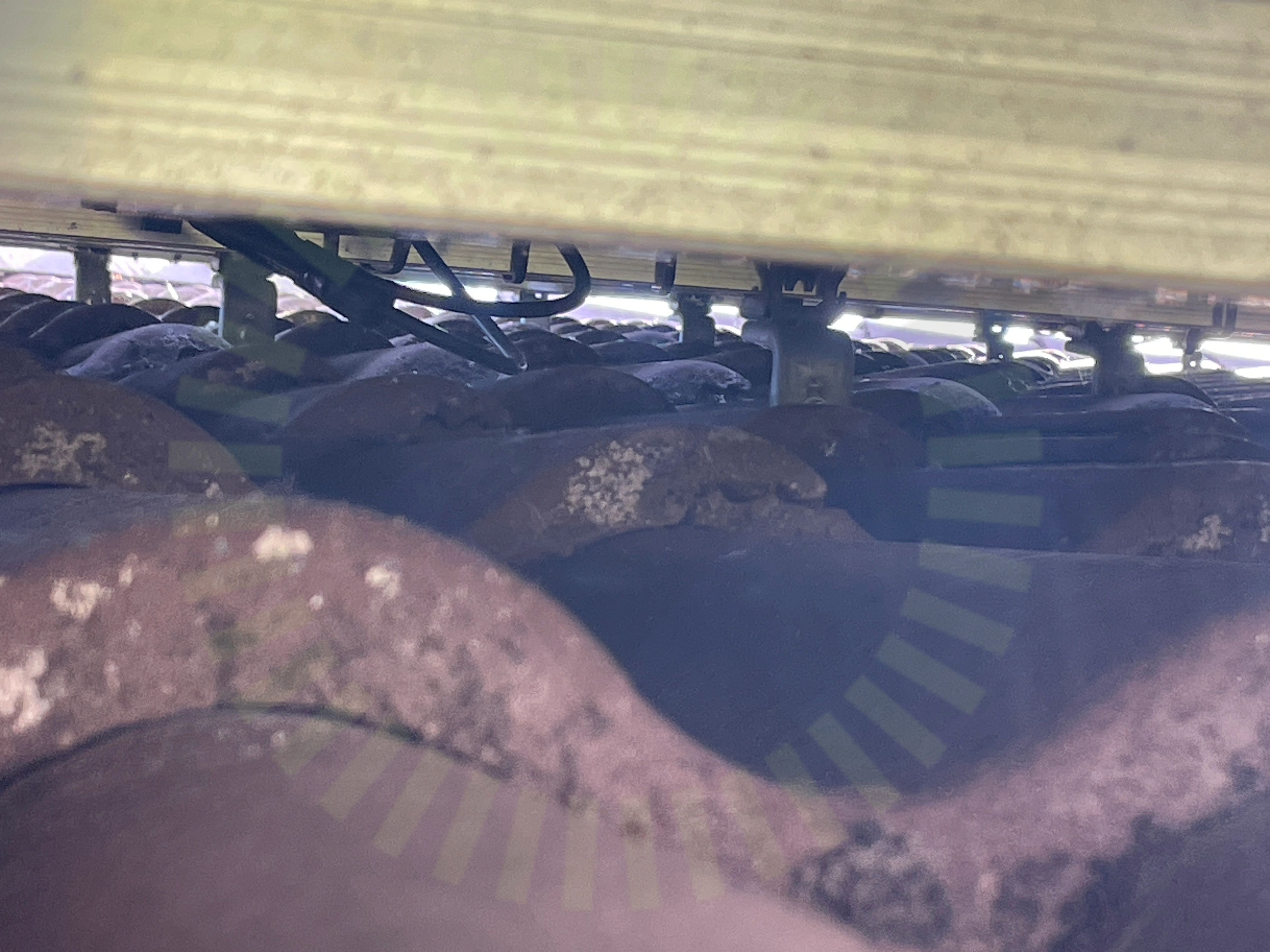

2.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd vid flertalet ställen under samtliga panelfält.

SS 436 40 00 (712.522.101)

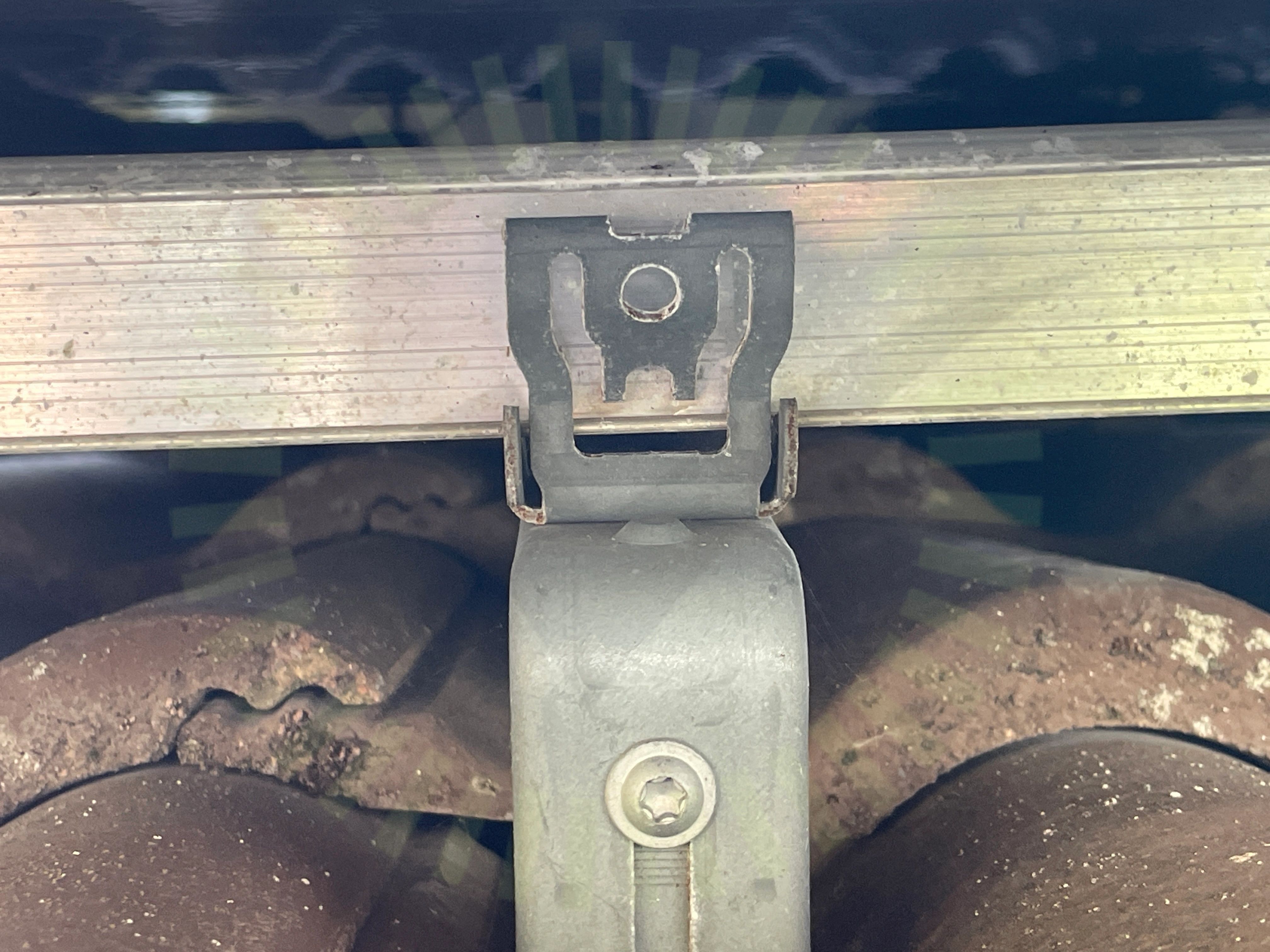

2.3 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenans botten, flyter en bit ovanför generellt under samtliga panelfält.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 18

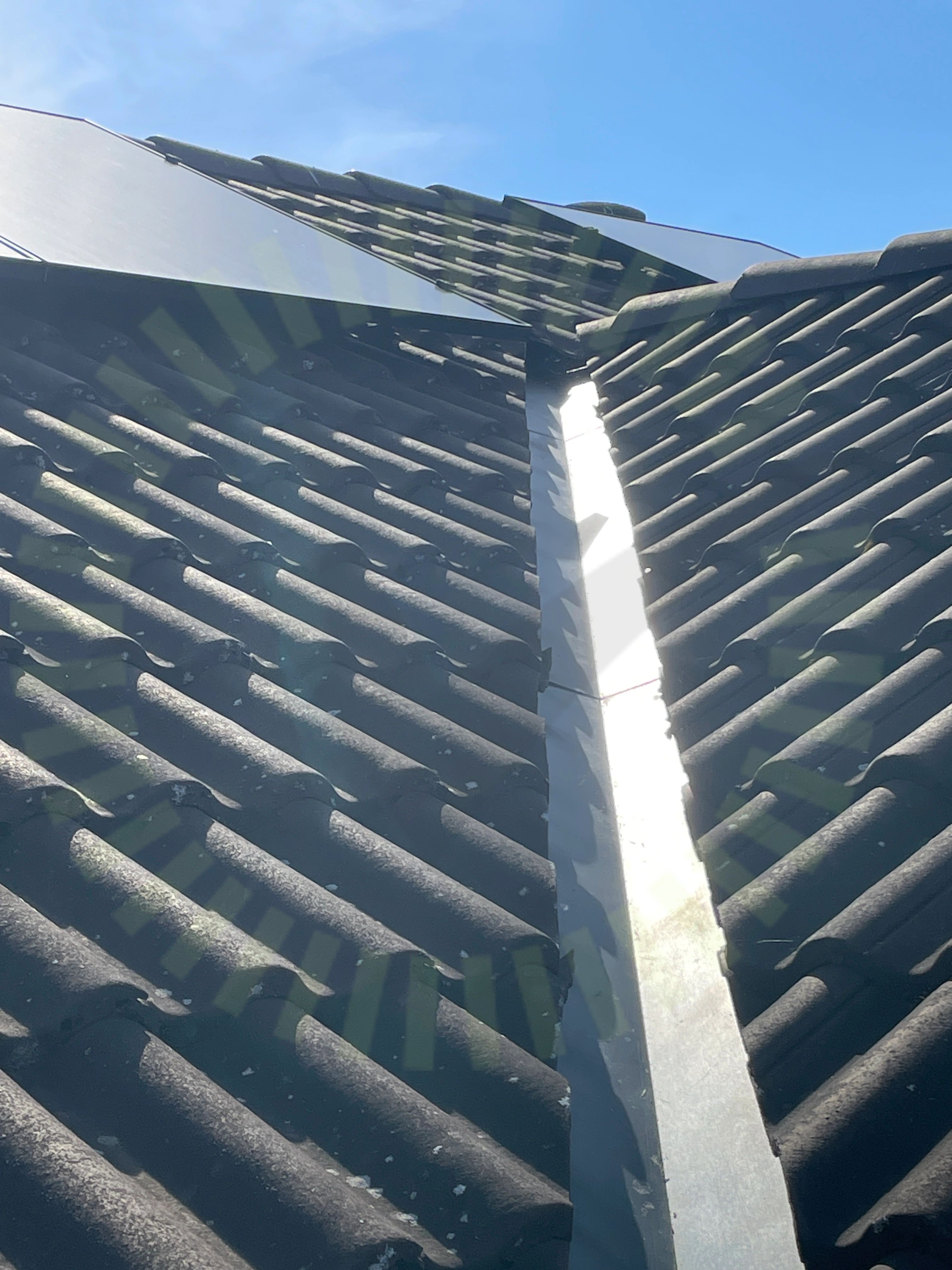

2.4 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

Godkända kontrollpunkter

21/25

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelstorlek

Skador

Skenans utstick för klämma

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Takets lutning

Takgenomföring

Takkrokarnas CC

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Tak 1, Hyundai: HiE-S(xxx)VG

Anmärkningar

1/14

3.1 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

13/14

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablaget böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5

4.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas utgångar, generellt under samtliga panelfält.

Godkända kontrollpunkter

4/5

Fastsäkring av produkt

Kompatibilitet

Kontakter

Placering

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/32

6.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

Godkända kontrollpunkter

30/32

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Avstånd till havet

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Tätningsinsatts

Vinkel

Väderbeständigt material

Växelriktarens IP klassning

Växelriktarens kontakter

Ej tillgängligt vid besiktning

1/32

Strängdesign
