Besiktningsrapport

9.3

Installation av

Photonic Power Systems Sweden

Datum

14 maj 2024

Ort

Sollentuna, Stockholms län

Kabeluppfästning

Förbindelse av kontakter

Kopplingslåda böjradie

+ 8

92% godkända

8% ej godkända

Om installationen

Paneler

QCells: Q.PEAK DUO BLK M-G11S

Paneler

Sunpro Power: SPxxx-108M10

Montagesystem

Nordmount Panntak: Bärläkt

Växelriktare

GroWatt: MOD 3-10KTL3-XH

Växelriktare

GroWatt: MID (11-30)KTL3-XH

Batteri

Growatt: APX HV Battery System S2

Tillbehör

Säkerhetsbrytare AC

Tillbehör

CHINT: Growatt DTSU666

Installerad av Photonic Power Systems Sweden som har ett medelhögt snittbetyg på 8.3 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (15)Smartmätare (6)Säkerhetsbrytare AC (7)Tak 1, Nordmount Panntak: Bärläkt (33)Tak 1, QCells: Q.PEAK DUO BLK M-G11S (16)Tak 1, Sunpro Power: SPxxx-108M10 (16)Varselmärkning (8)Växelriktare (70)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Batteri

Anmärkningar

1/15

2.1 Avstånd närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 11-12

Godkända kontrollpunkter

14/15

Batteri PE

DC anslutning batterimodul

DC anslutning växelriktare

Fastsäkring av produkt

Lutning

Sammansättning av komponenter

Signalkabel batterikomponenter

Signalkabel växelriktare

Skador

Smartmätare

Tillgång till batteriet

Uppfästning av kablage

Utrymme

Väderskydd

Smartmätare

Godkända kontrollpunkter

4/6

Fastsäkring av produkt

Matning till smartmätare

Signalkabel till växelriktaren

Skador signalkablage

Ej tillgängligt vid besiktning

2/6

Anslutning av CT klämmor

Placering av CT klämmor

Säkerhetsbrytare AC

Anmärkningar

1/7

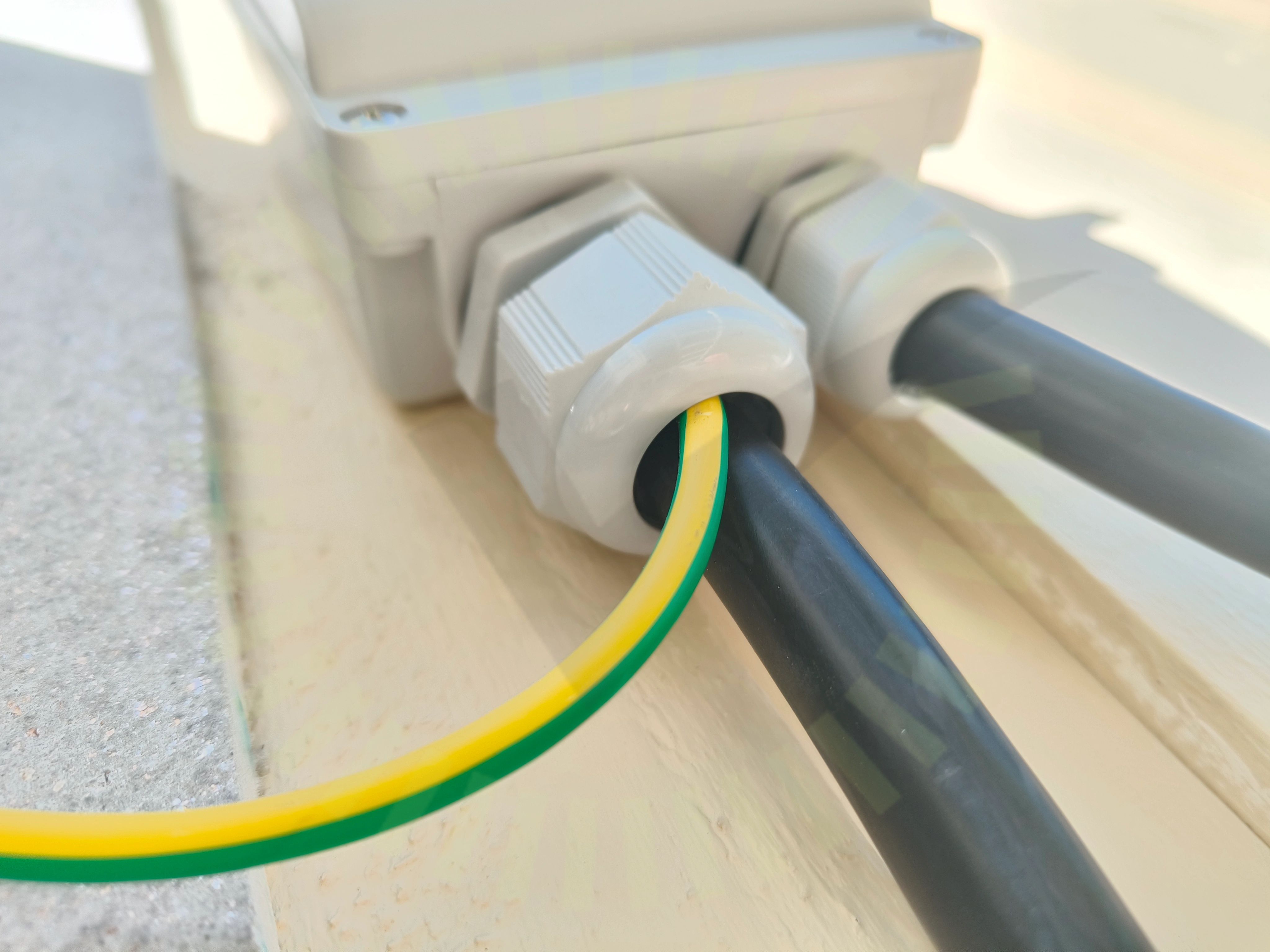

4.1 Kabelinföringar

Inte godkänd

Förskruvning avsedd för en kabel har två kablar i sig.

Godkända kontrollpunkter

6/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

1/23

5.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

22/23

Använd skruv

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Klämmornas överlappning

Läktinfästning

Mittklämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takgenomföring

Takkrokarnas CC

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Tak 1, QCells: Q.PEAK DUO BLK M-G11S

Anmärkningar

2/16

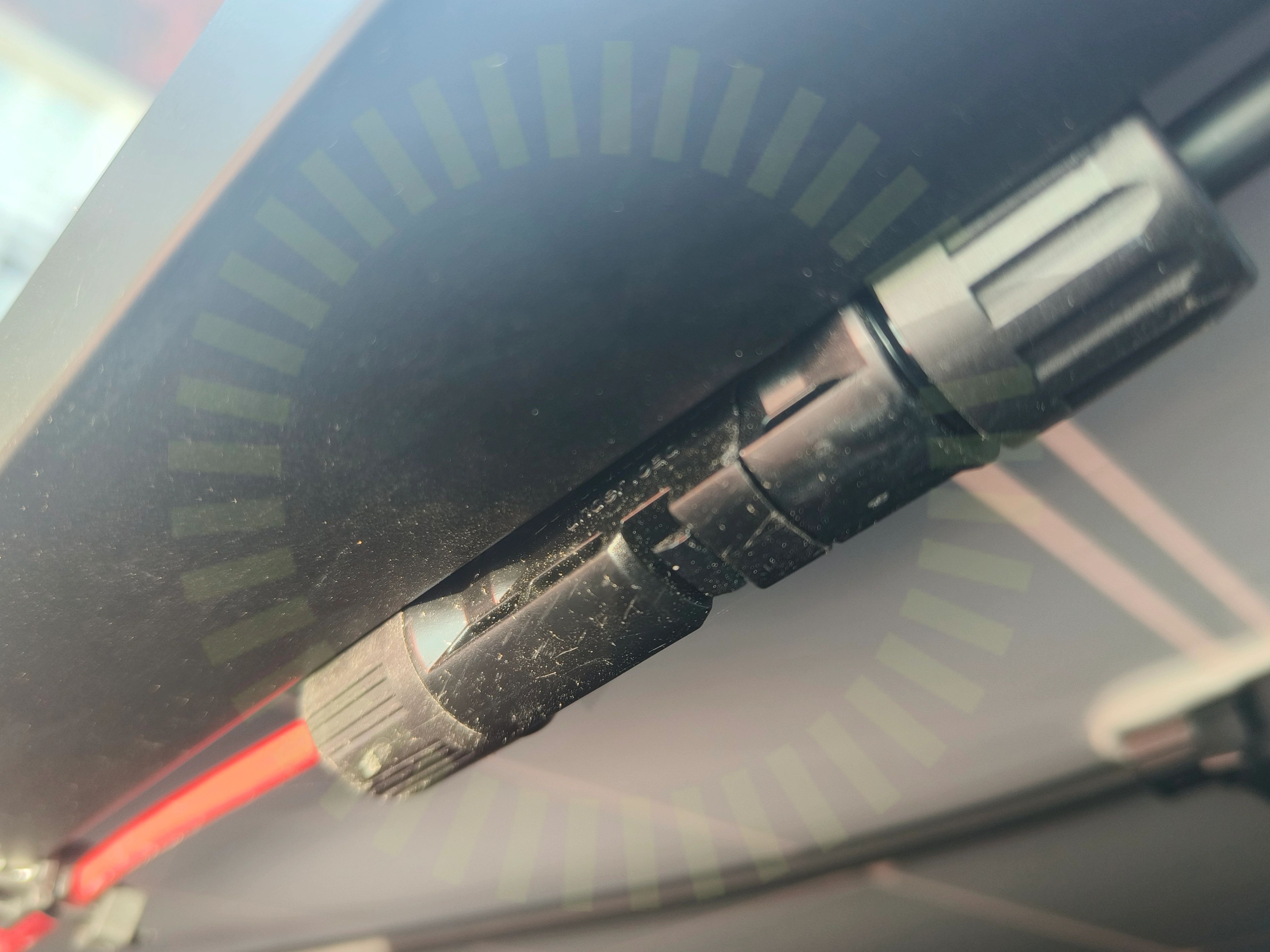

6.1 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

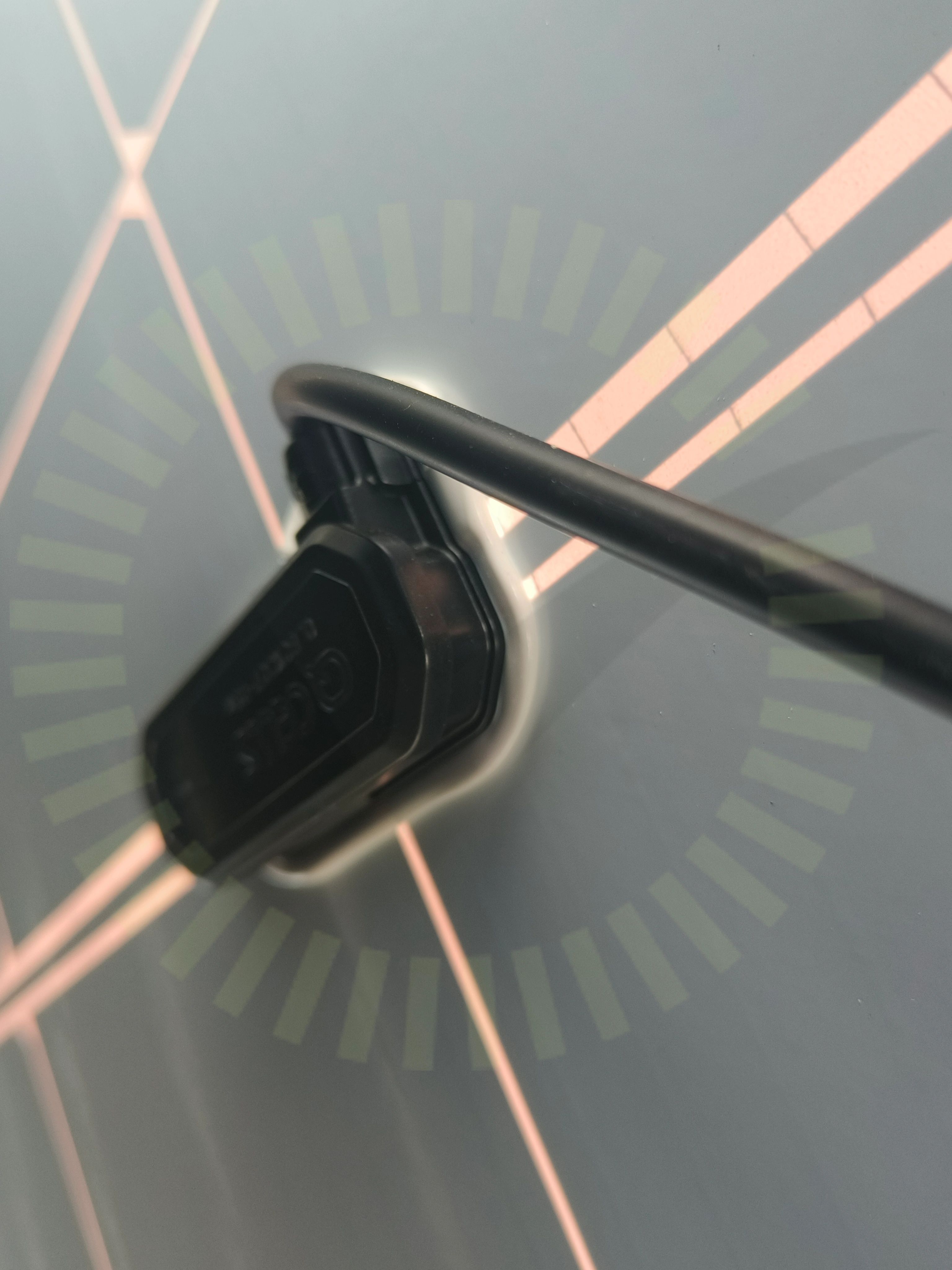

6.2 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

14/16

Dräneringshål

Föremål mot bakstycke

Klämmornas placering

Klämmornas storlek

Klämmornas överlappning

Kontaktdon

Lutning

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, Sunpro Power: SPxxx-108M10

Anmärkningar

3/16

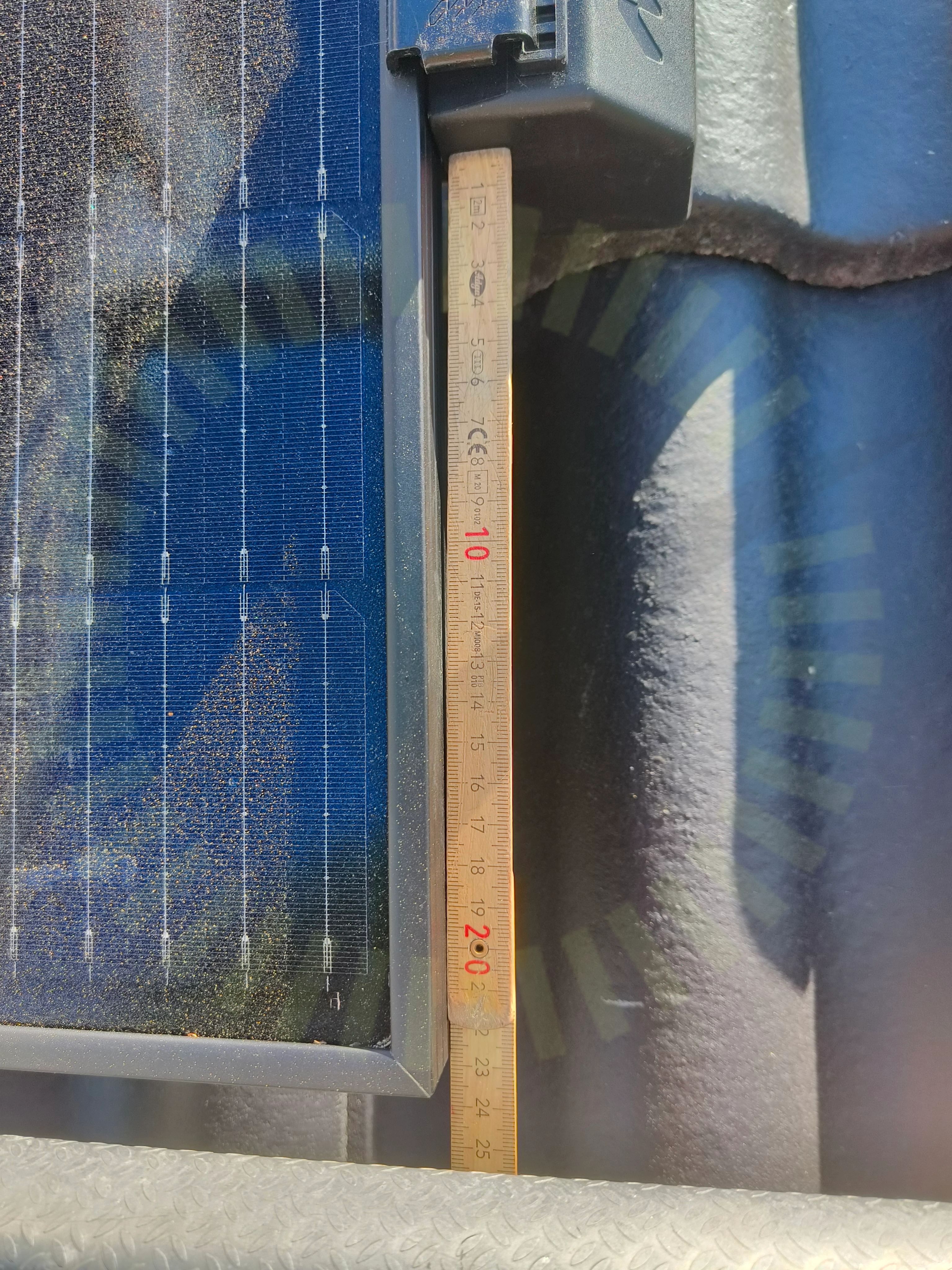

7.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Sunpro Power: SP-WI-JS-010 Installation Manual, Sida 26

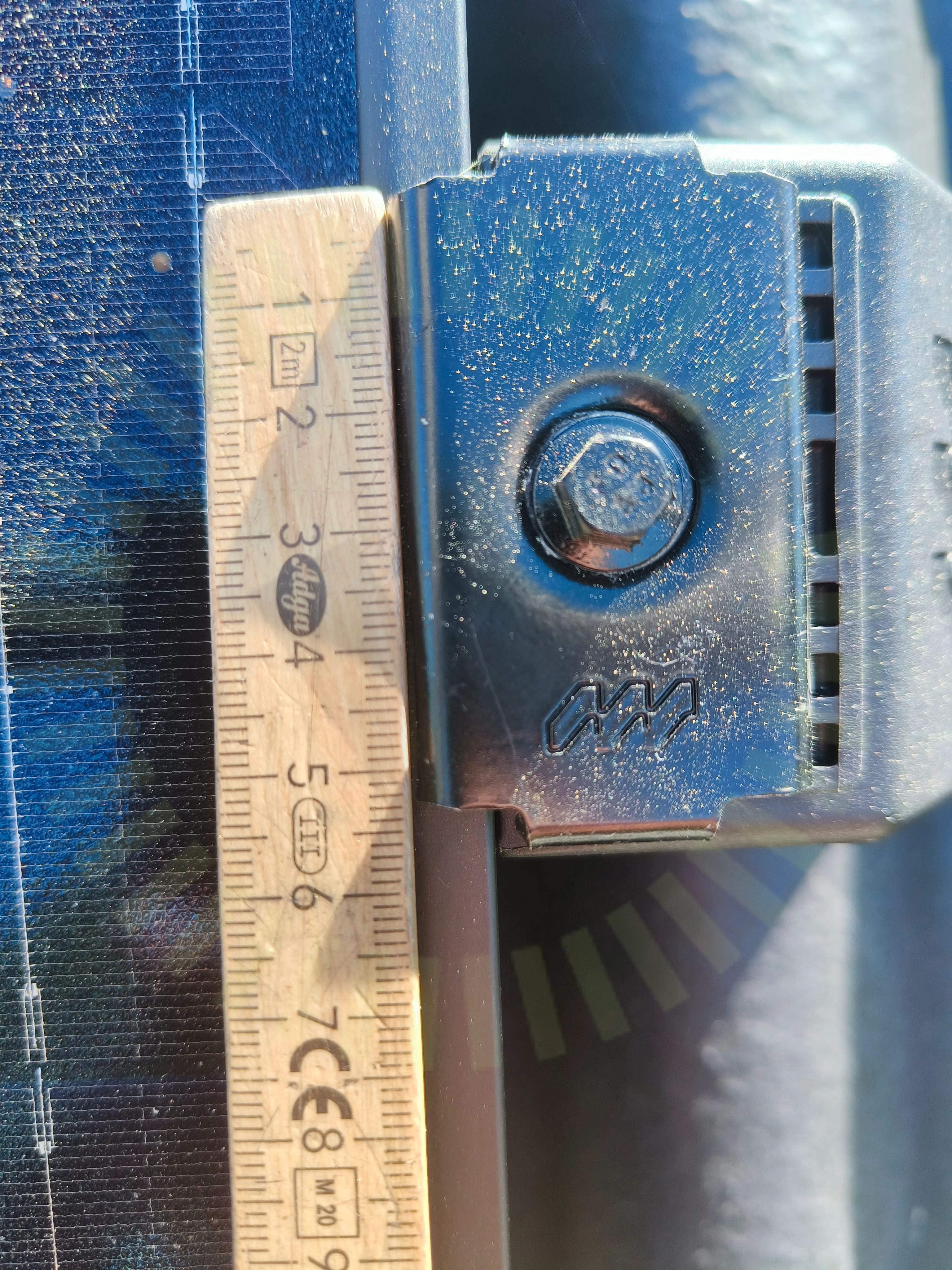

7.2 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små och följer inte tillverkarens anvisningar kring fästenas storlek.

Sunpro Power: SP-WI-JS-010 Installation Manual, sida 24-25

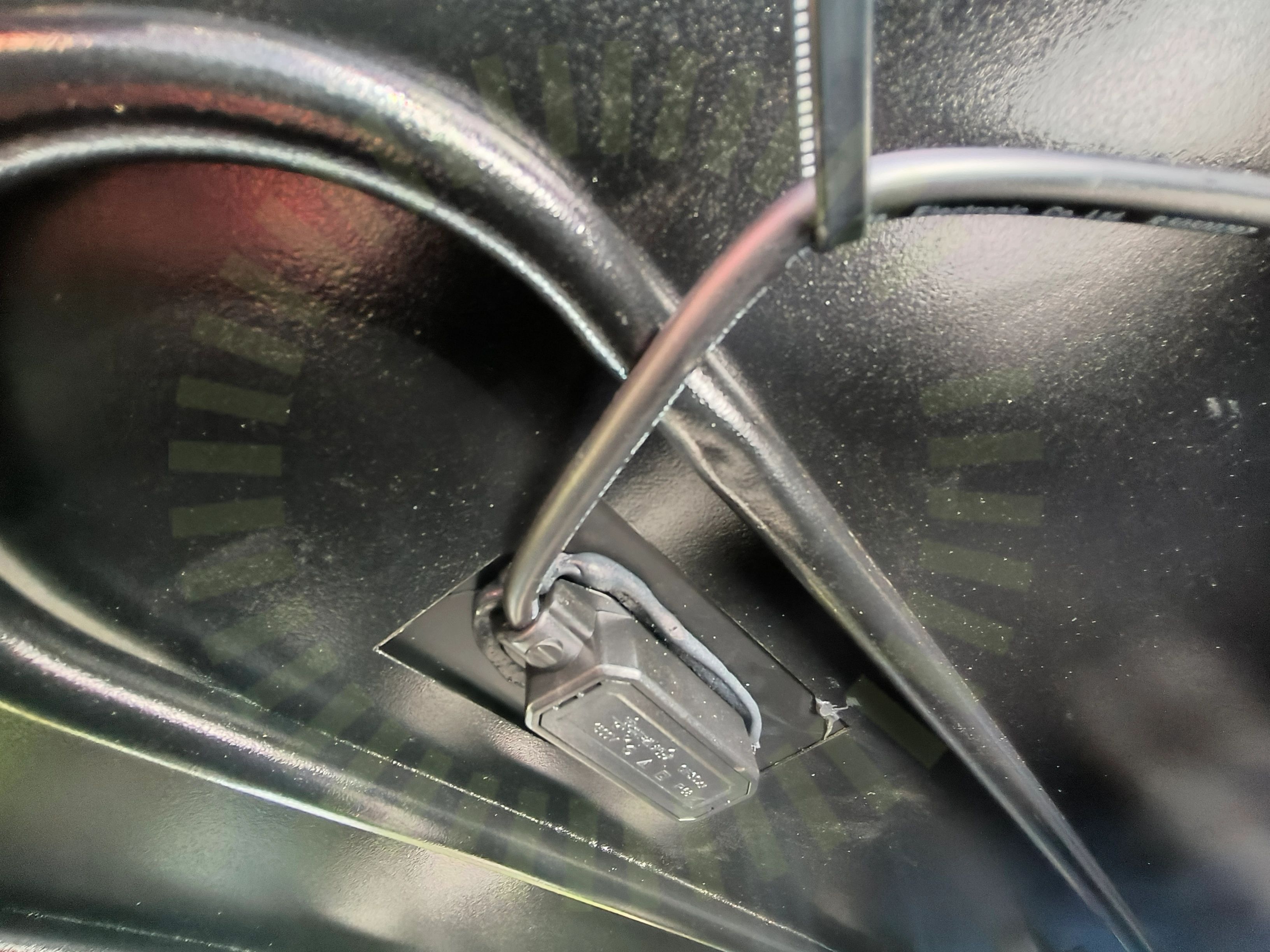

7.3 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp. Hårt spänd kabel.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

12/16

Dräneringshål

Föremål mot bakstycke

Klämmornas överlappning

Kontaktdon

Lutning

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Ej tillgängligt vid besiktning

1/16

Förbindelse av kontakter

Varselmärkning

Godkända kontrollpunkter

8/8

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

4/70

9.1 DC Kontakter

Inte godkänd

Kontakter i förbindelse med växelriktare är från olika tillverkare.

SS 436 40 00 (712.526)

9.2 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

9.3 Väderskydd

Överenskommelse

Växelriktaren är placerad i direkt solljus.

Growatt: MID 11-30KTL3-XH User Manual EN 202307, Sida 13

9.4 Väderskydd

Överenskommelse

Tillverkaren rekommenderar inte att växelriktaren placeras utan väderskydd.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 13

Godkända kontrollpunkter

66/70

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning
