Besiktningsrapport

9.4

Installation genom

Nova Solar

Datum

17 augusti 2026

Ort

Åsa, Hallands län

Skenans utstick för klämma

Batteri PE

Dubbel matning

Nätverksutrustning

95% godkända5% ej godkända

Om installationen

PanelerDMxxxG12RT-G54HBB

OptimerareFerroAmp: SSO 8kW

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareFerroAmp: EnergyHub Wall 14kVA

BatteriPYLONTECH: FORCE-H3

TillbehörFerroAmp: ESO

TillbehörUndercentral

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

1/11

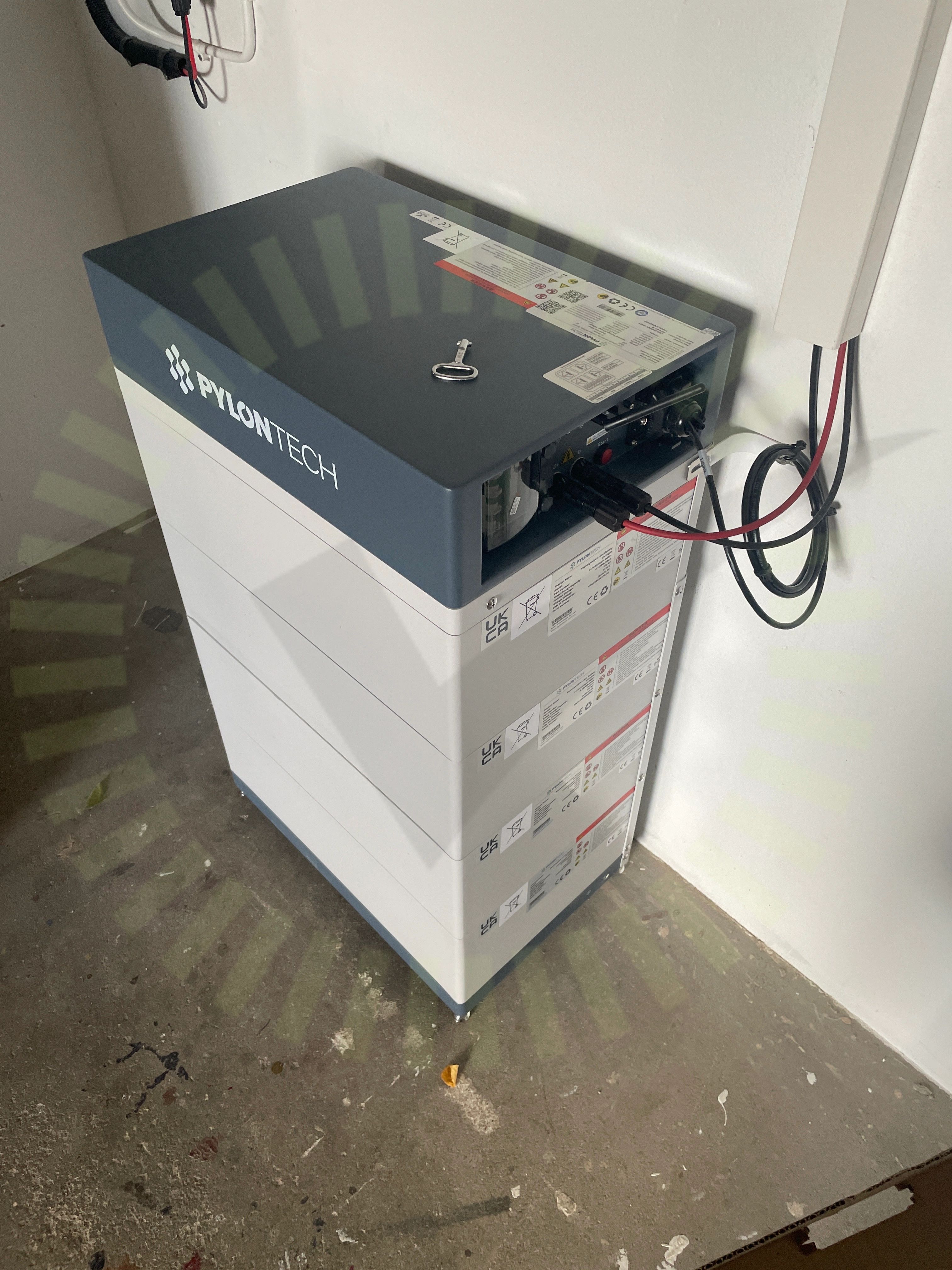

2.1 Batteri PE

Inte godkänd

Batteriet saknar jordanslutning.

Force-H3 Operation Manual Information Version: V1.05PMPA08-00200, Sida 38

Godkända kontrollpunkter

10/11

Avstånd närliggande objektDC anslutning Placering av batteriSammansättning av komponenterSignalkabel batteriSkadorTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Optimerare

Godkända kontrollpunkter

11/11

Avstånd närliggande objektDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningKabeldimensioneringMax total effektPlaceringVäderskydd

Tak 1: DMxxxG12RT-G54HBB

Godkända kontrollpunkter

18/18

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1: Nordmount Panntak: Bärläkt

Anmärkningar

1/1

5.1 Skenans orientering

Inte godkänd

Skenorna är inte vända korrekt enligt tillverkarens anvisningar.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 2.0, Sida 3

Tak 1: Nordmount Panntak: Bärläkt

Anmärkningar

1/23

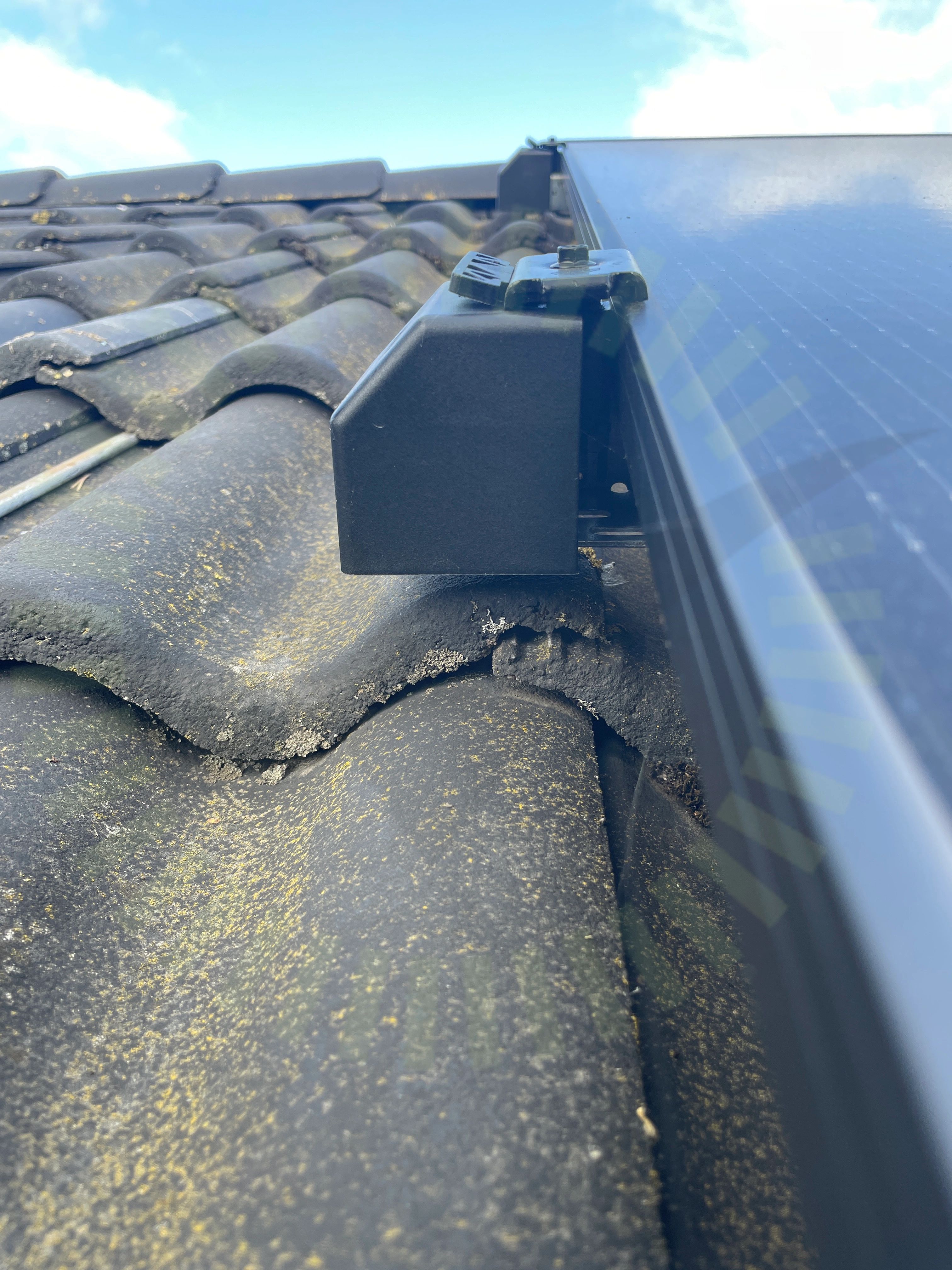

6.1 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för långt för ändlocket.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 2.0, Sida 6

Godkända kontrollpunkter

22/23

Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Växelriktare

Anmärkningar

1/1

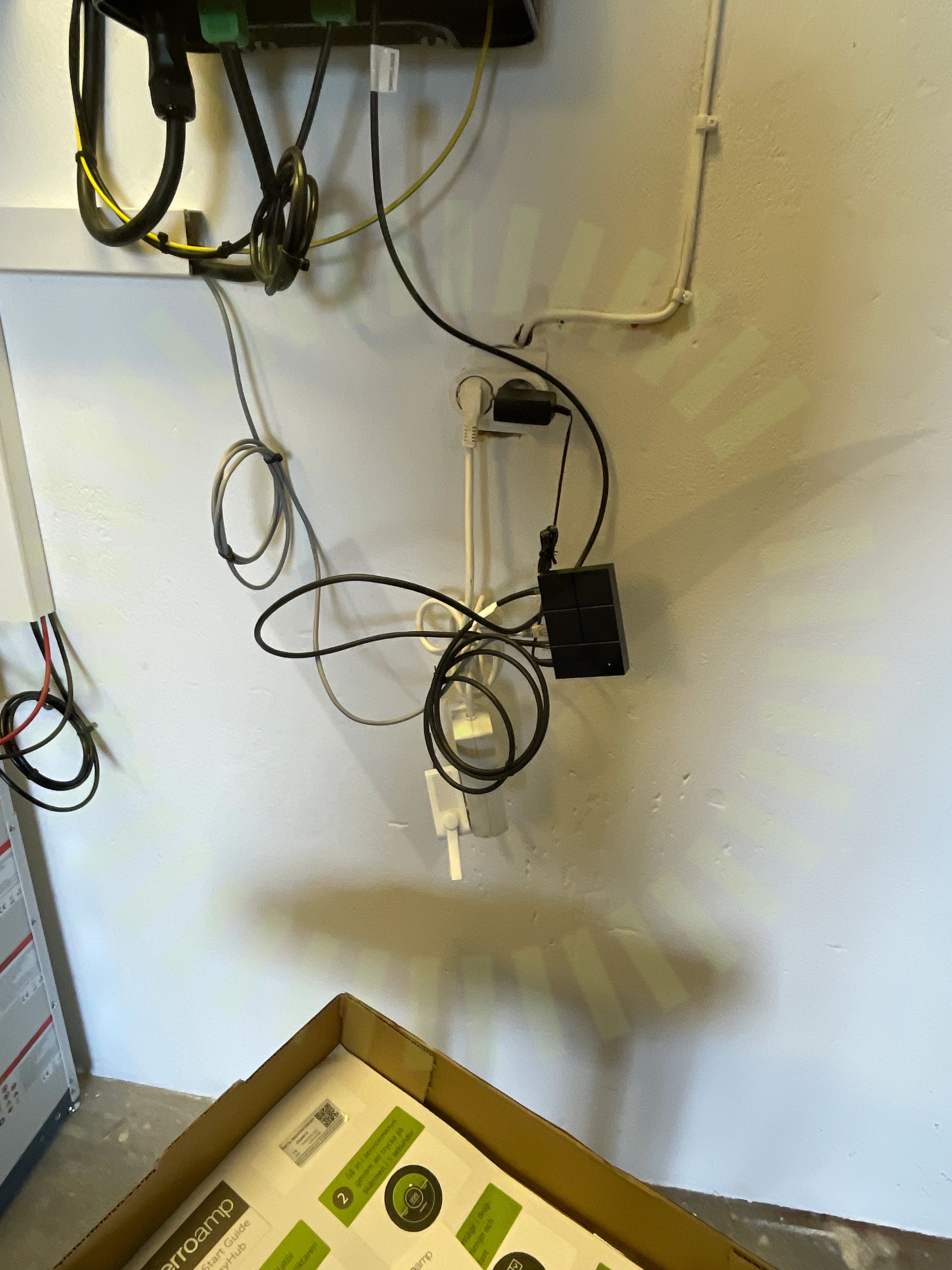

8.1 Nätverksutrustning

Inte godkänd

Nätverksutrustningen är bristfälligt uppsatt.

Växelriktare

Anmärkningar

2/39

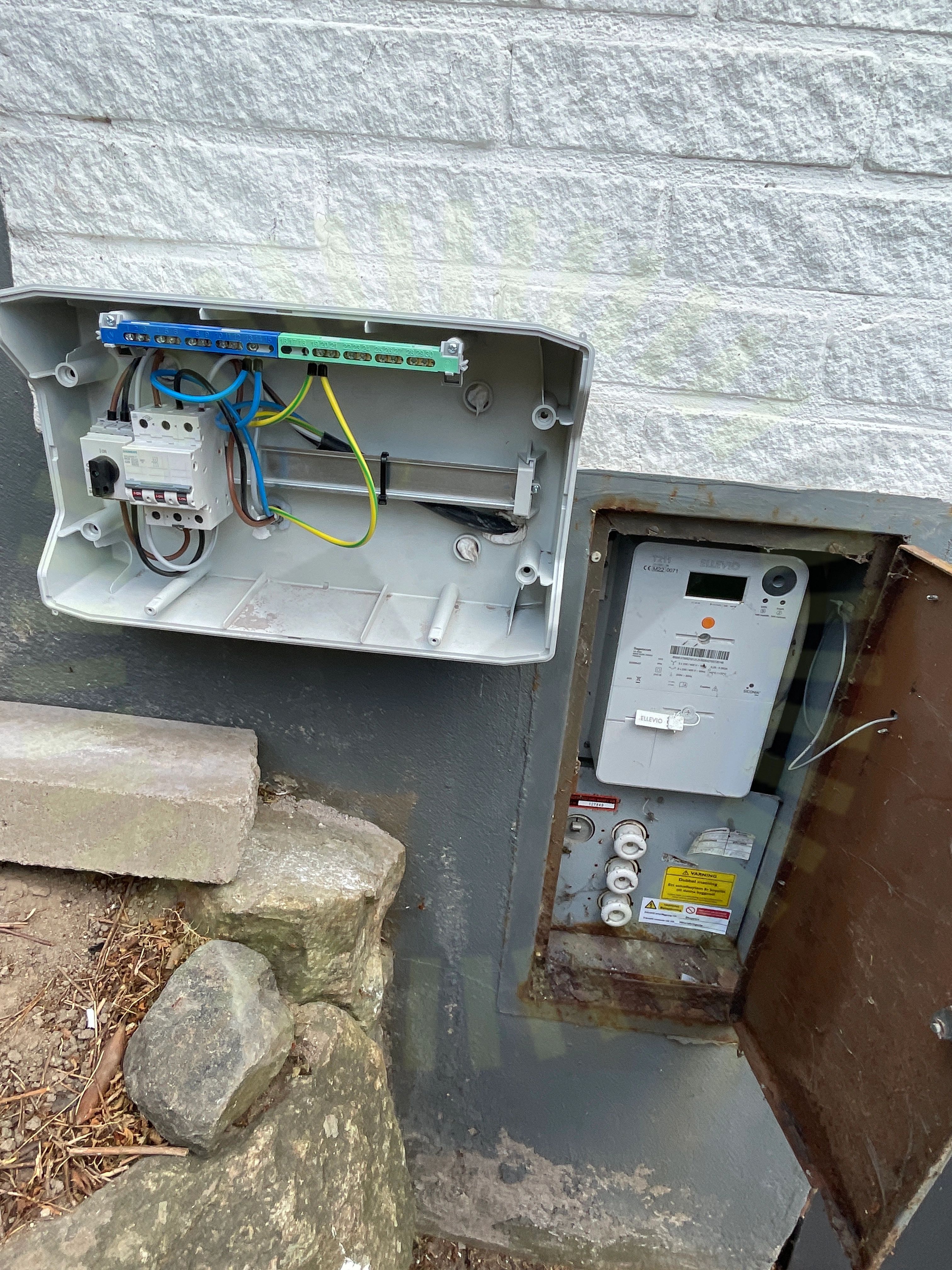

9.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)

9.2 Funktionsjord

Inte godkänd

Funktionsjord för isolationsövervakning saknas.

SS 436 40 00, 712.542.103

Godkända kontrollpunkter

36/39

AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAnslutning till Power Distribution boxAvstånd närliggande objektDC Kablage förläggningDC Kablage skyddDC KontaktEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifiering
