Besiktningsrapport

9.3

Installation av

Sesol

Datum

25 april 2024

Ort

Kungsbacka, Hallands län

Föremål mot bakstycke

Klämmornas placering

DC Kontakter förskruvning

+ 5

91% godkända

9% ej godkända

Om installationen

Paneler

Longi LR5-66HPH

Montagesystem

Nordmount Panntak: Bärläkt

Växelriktare

Huawei: SUN2000-12-25KTL-M5

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Undercentral

Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (7)Tak 1, Longi LR5-66HPH (18)Tak 1, Nordmount Panntak: Bärläkt (32)Undercentral (8)Varselmärkning (4)Växelriktare (39)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, Longi LR5-66HPH

Anmärkningar

4/18

3.1 Föremål mot bakstycke

Inte godkänd

Föremål skaver mot panelens undersida.

Installation Manual for LONGi Solar PV Modules V18, Sida 11

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules V18, Sida 14-15 / : Statement for the mechanical loads of LONGi Modules

3.3 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Installation Manual for LONGi Solar PV Modules V18, Sida 11

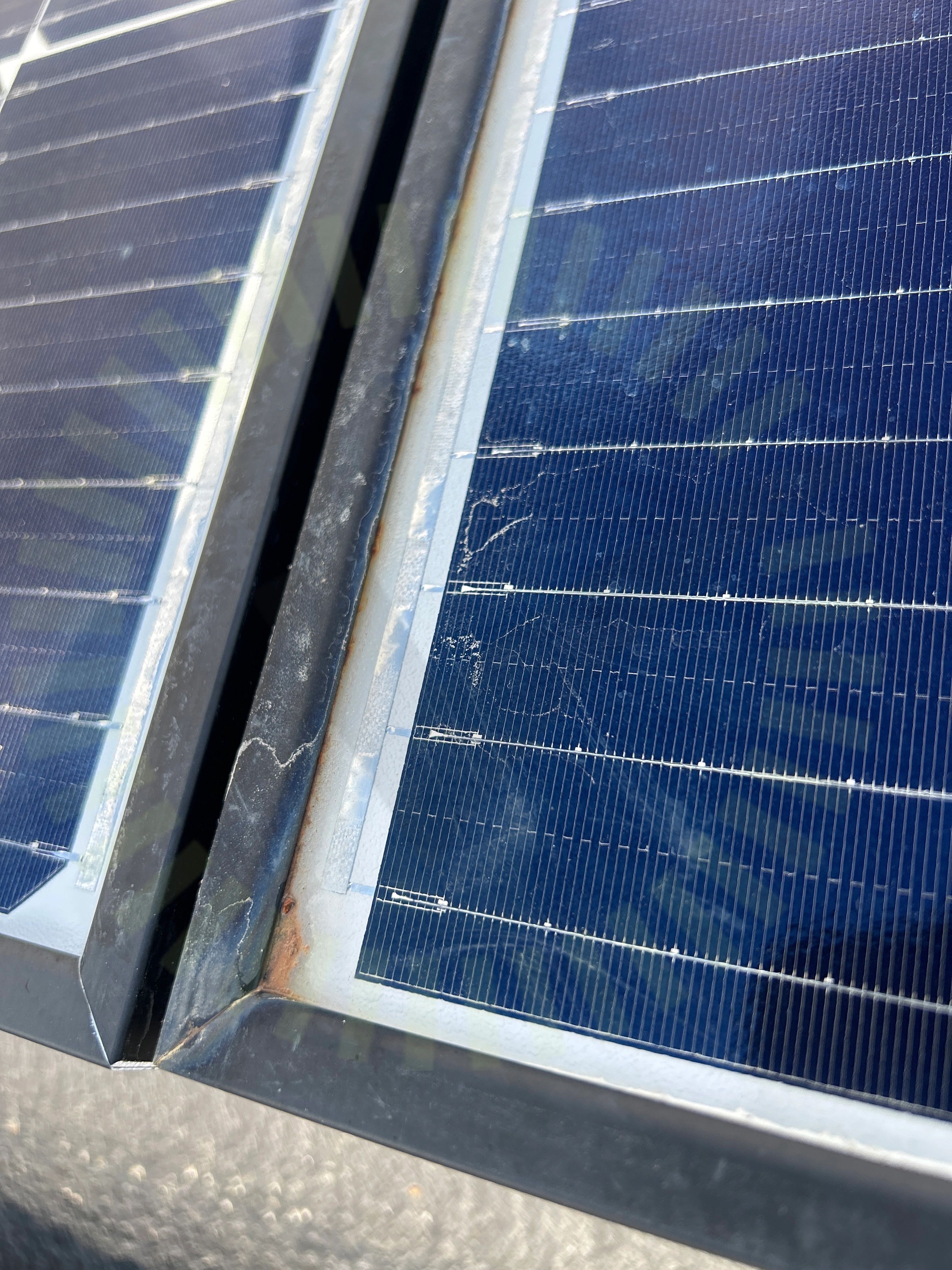

3.4 Skador på panel

Inte godkänd

Någon form utav rost finns runt vissa panelramar.

Godkända kontrollpunkter

14/18

Avstånd till hav

Avstånd till tak

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Förläggning DC kontakter

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

3/24

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

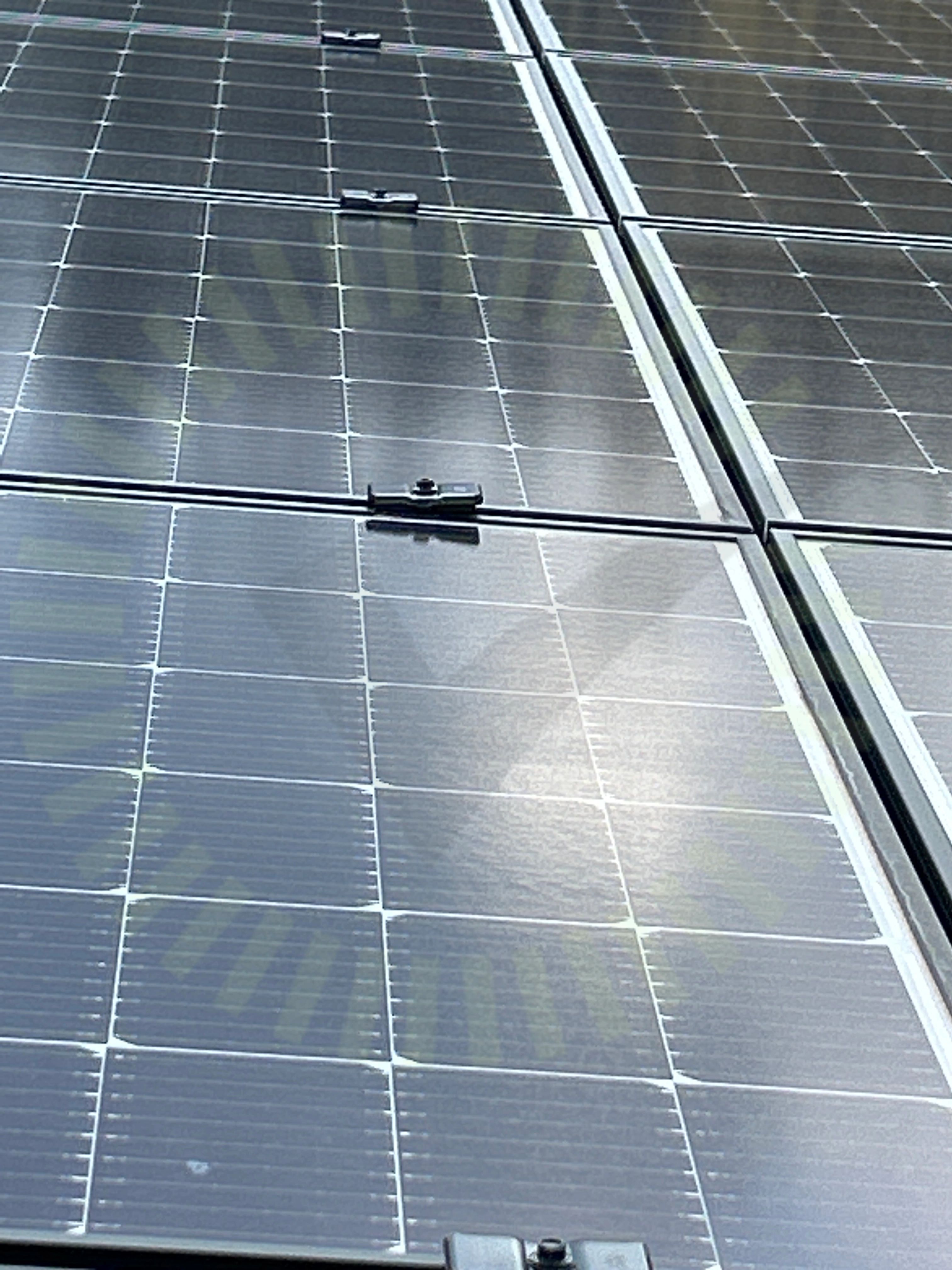

4.2 Mittklämmor

Inte godkänd

Mittfäste är inte korrekt monterat.

4.3 Ändklämmor

Inte godkänd

Ändklämma ligger inte emot panelens ram. Ändlocket ej fastsatt.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6-7

Godkända kontrollpunkter

20/24

Använd skruv

Blandning av infästningar

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Klämmornas överlappning

Läktinfästning

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takkrokarnas CC

Underliggande takpanna

Väderbeständigt material

Ej tillgängligt vid besiktning

1/24

Takgenomföring

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/4

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/38

7.1 DC Kontakter förskruvning

Inte godkänd

Kontakternas förskruvning är bottnade och har skadat packningen.

MA231 (de_en) Assembly instructions, Sida 10

Godkända kontrollpunkter

37/38

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Utrymme

Väderbeständigt material

Växelriktarens IP klassning
