Besiktningsrapport

9.2

Installation genom

GoSol Energi

Datum

17 mars 2023

Ort

Västra Ingelstad, Skåne län

Ändklämmor

Skenornas infästning

Kabeluppfästning

+ 2

94% godkända

6% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-54HBB/-V

Paneler

DMEGC: DM(XXX)M10-54HBB/-V

Optimerare

FerroAmp: SSO 8kW

Montagesystem

TreeSystem

Montagesystem

Weland Stål: Råspont

Växelriktare

FerroAmp: FerroAmp 14kVA

Tillbehör

Distributionsbox

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Distributionsbox (2)Elektriskt: Kapsling (1)Kapsling (7)Markstativ, DMEGC: DM(XXX)M10-54HBB/-V (16)Markstativ, TreeSystem (14)Optimerare (9)Panntak, DMEGC: DM(XXX)M10-54HBB/-V (16)Panntak, Weland Stål: Råspont (25)Varselmärkning (4)Växelriktare (26)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Distributionsbox

Elektriskt: Kapsling

Kapsling

Godkända kontrollpunkter

6/6

Brytare

Böjradie

Förskruvningar

Placering

Termisk påverkan

Yttre påverkan

Markstativ, DMEGC: DM(XXX)M10-54HBB/-V

Godkända kontrollpunkter

15/15

Dräneringshål

Fästens placering

Förbindelse av kontakter

Föremål mot bakstycke

Klämmans överlappning

Klämmornas storlek

Kontakter

Kopplingslåda

Panelkablagets böjradie

Punktbelastning

Skador

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Markstativ, TreeSystem

Anmärkningar

2/13

6.1 Skenornas skarv

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Skenor ligger dikt an varandra i skarvarna.

Tillverkarens anvisningar

6.2 Ändklämmor

Inte godkänd

Ändklämma skadad. Ska ersättas.

Tillverkarens anvisningar

Godkända kontrollpunkter

11/13

Främmande material

Kabeluppfästning

Markinfästning

Mittfäste

Shims

Skador

Skarp kant

Skenornas överhäng

Skydd

Snö- och Vindlastberäkning

Väderbeständigt material

Optimerare

Godkända kontrollpunkter

9/9

Direkt solljus

Dragavlastade

Fastsäkring av produkt

Kabel

Kontakter

Placering

Skada

Ventilering

Värmeutveckling

Panntak, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

1/16

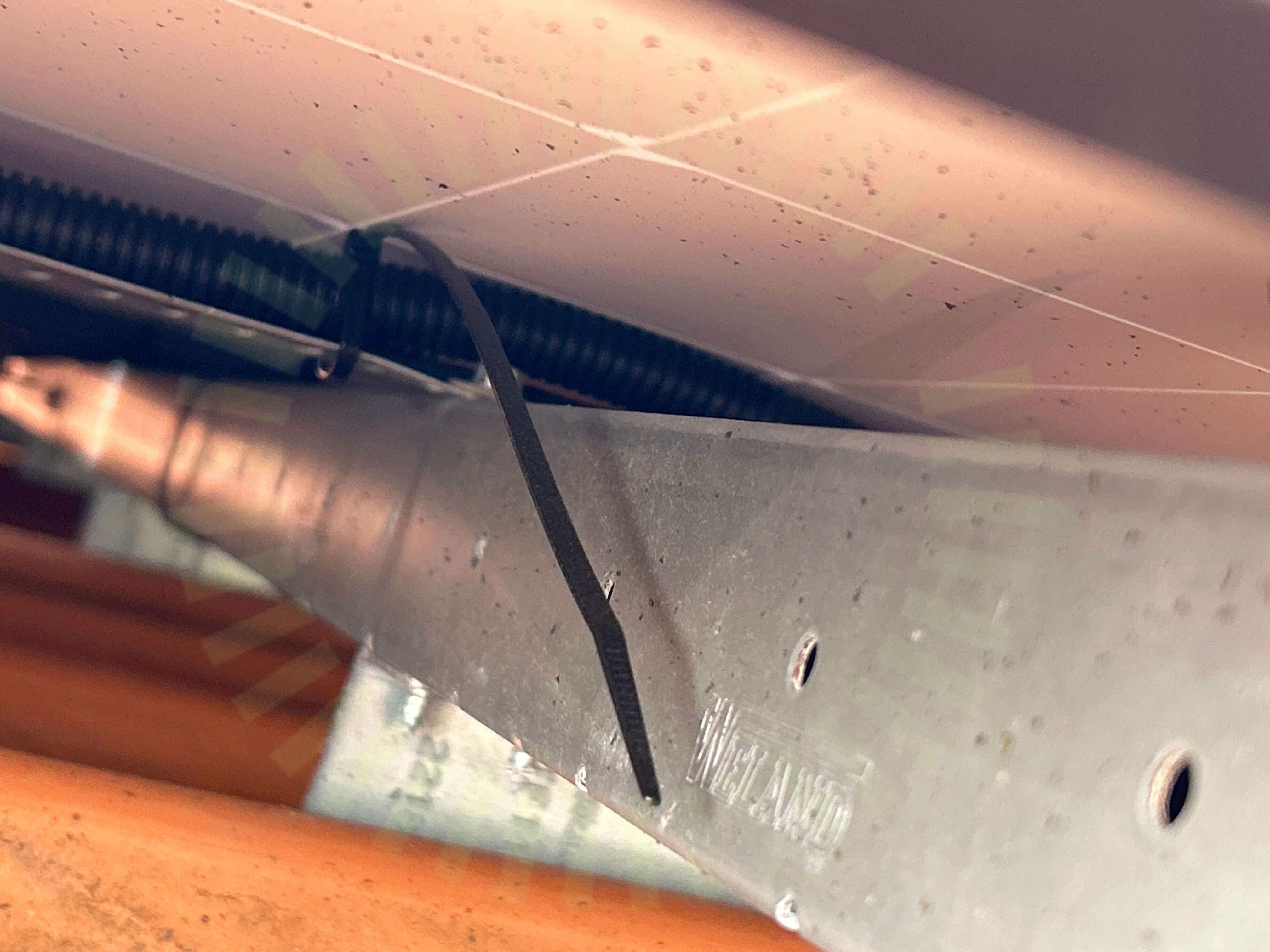

8.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 4

Godkända kontrollpunkter

15/16

Dräneringshål

Fästens placering

Förbindelse av kontakter

Klämmans överlappning

Klämmornas storlek

Kontakter

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Panntak, Weland Stål: Råspont

Anmärkningar

3/22

9.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

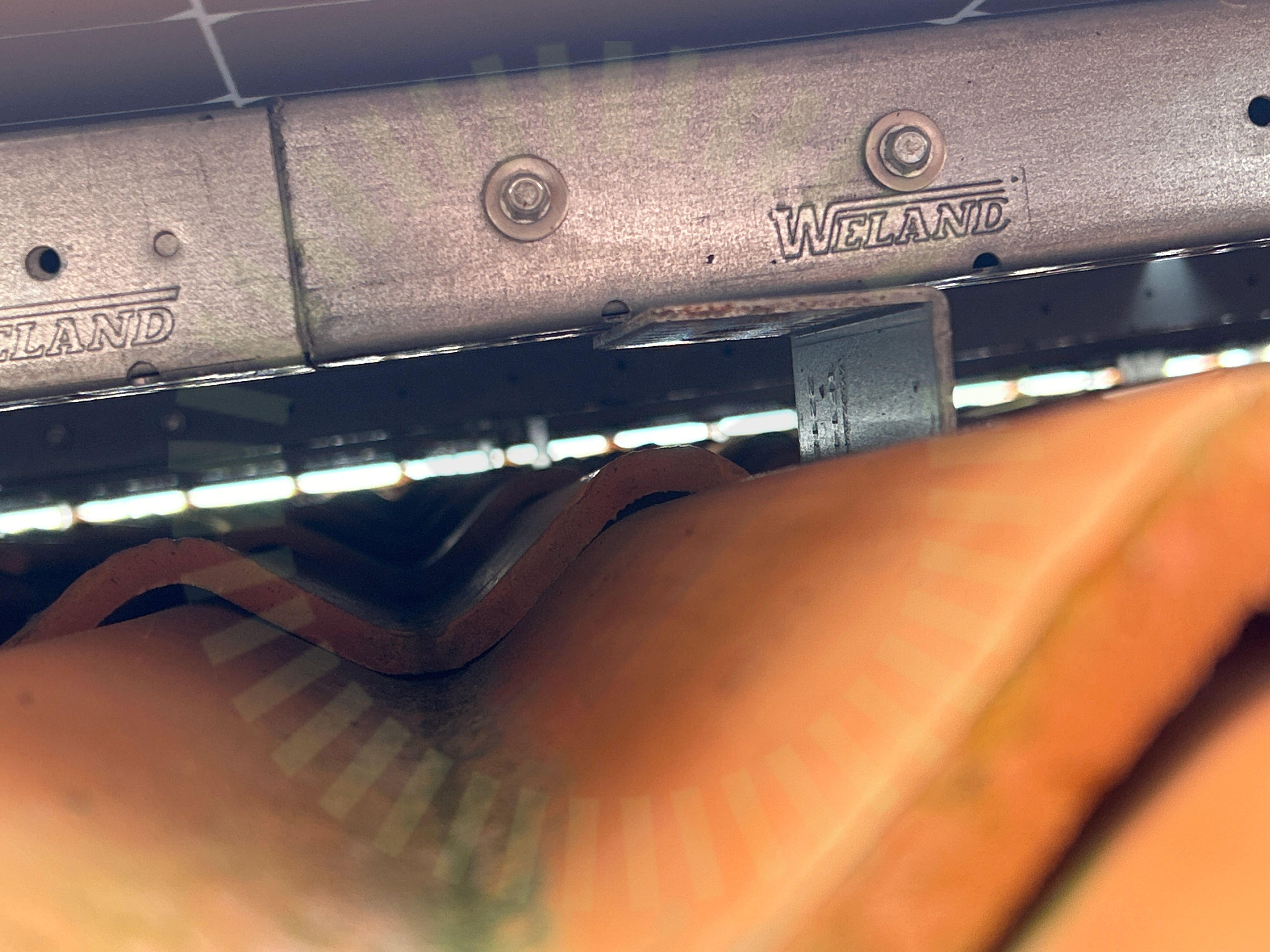

9.2 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruv saknas för infästning. Infästning med bara en skruv och infästning utan skruv.

MA5102 Sid 1 (1) | Version 3 - 221101

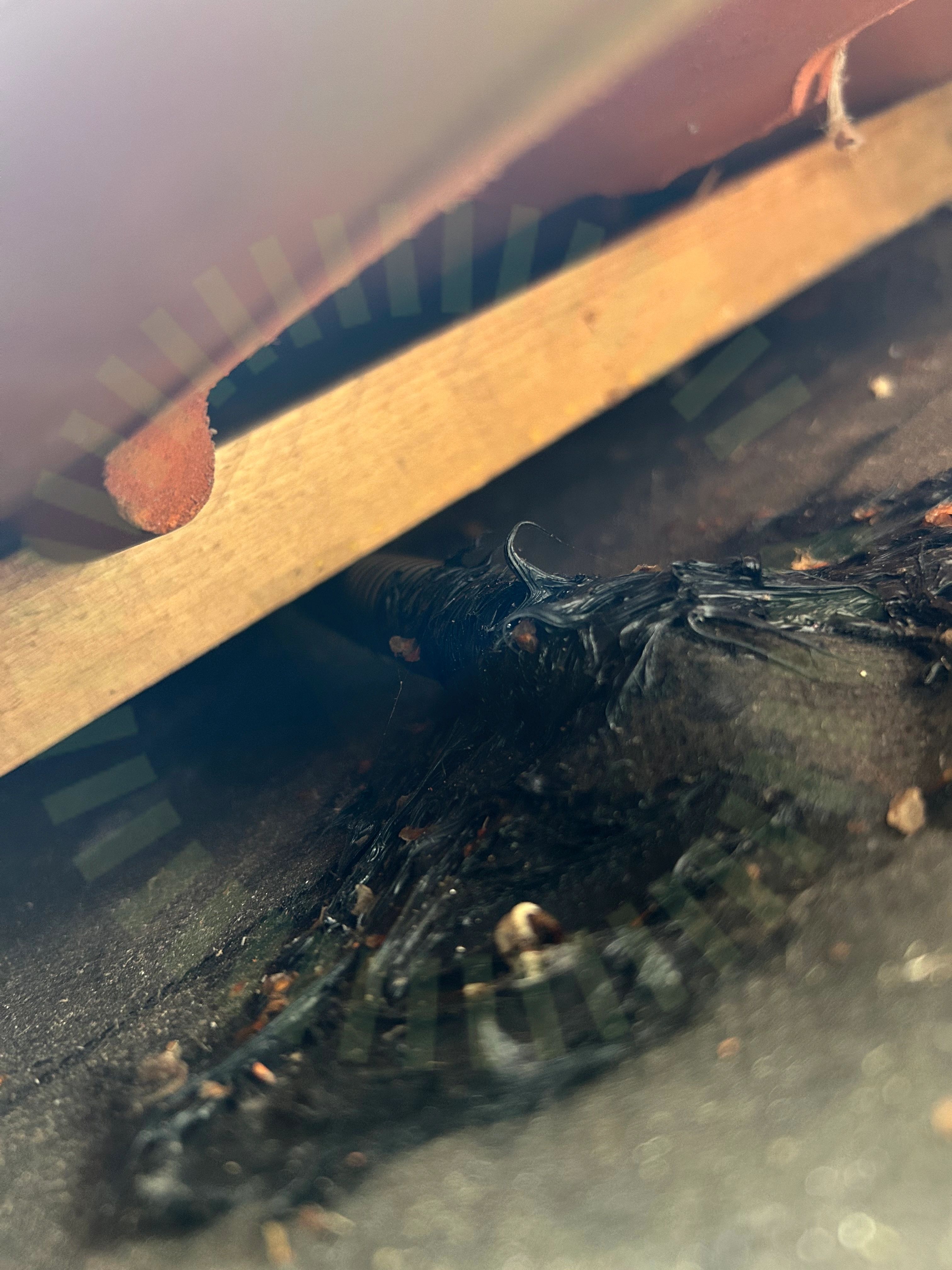

9.3 Takgenomföring

Inte godkänd

Takgenomföring är inte tillfredställande utförd.

Godkända kontrollpunkter

17/22

Främmande material

Klämmor rätt förläggning

Mittklämma skruv

Mittklämmor

Shims

Skador

Skarp kant

Skenornas överhäng

Skenskarvar

Skydd

Snö- och Vindlastberäkning

Takkrokarnas CC

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Ej tillgängligt vid besiktning

2/22

Råspontsinfästning

Tvådelad Takkrok

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/26

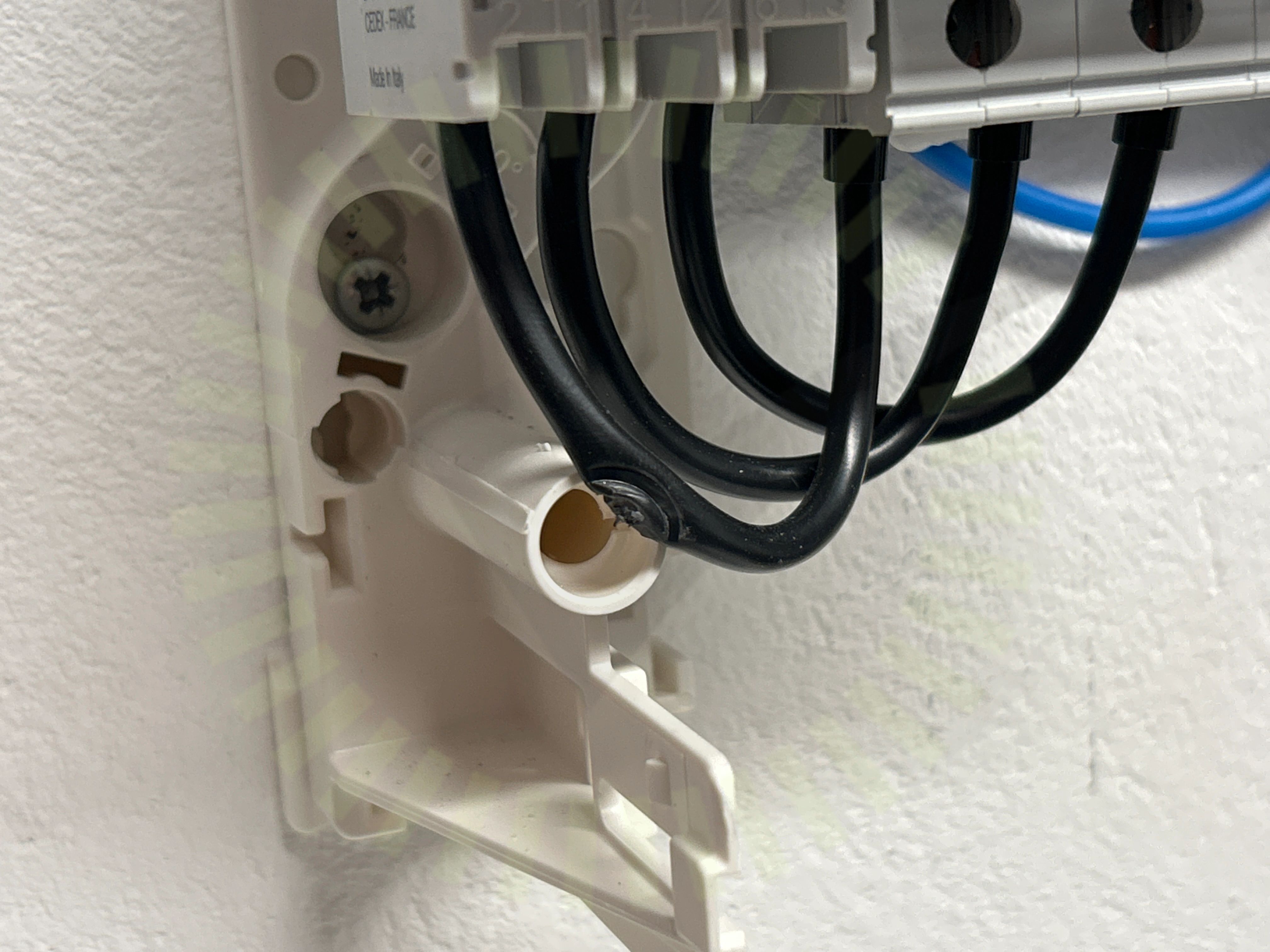

11.1 AC kablage skada

Inte godkänd

AC kabel skadad. Även neutralledare i fasadskåp är skadad efter installation av solceller.

Godkända kontrollpunkter

25/26

AC Anslutning Växelriktare

AC Böjradie

AC Genomföringar

AC Kablage förläggning

AC kablage skarp kant

Avstånd

DC Genomföringar

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

Fastsäkring av produkt

Huvudsäkring

Infästning

Internet

Kabel

Ledare Fastspända

Märkning

Strömtransformatorer

Säkring

Ventilation

Vinkel

Värmeutveckling
